Предохранители и реле Ford Ka 2016-2020
Схемы относятся к указанным годам и вариантам Ford Ka 2016-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
В этой статье рассмотрен Ford KA+ третьего поколения после рестайлинга, выпускавшийся в 2018–2020 годах. Здесь вы найдёте схемы блоков предохранителей Ford KA+ 2018, 2019 и 2020, информацию об их расположении в автомобиле и назначении каждого предохранителя.
Схемы предохранителей Ford KA+ 2018-2020…
Содержание
Блок предохранителей в салоне

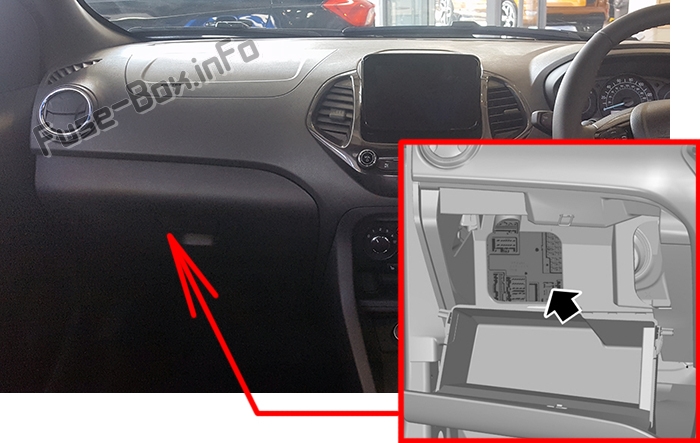

Расположение блока предохранителей
Этот блок расположен за перчаточным ящиком: откройте бардачок, выньте его содержимое, сожмите боковины внутрь и опустите ящик вниз.

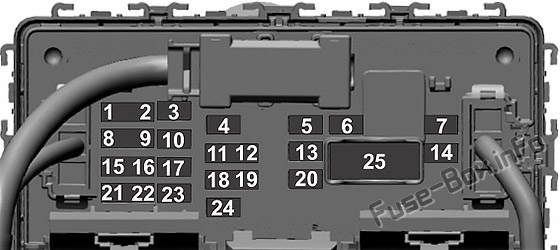

Схема блока предохранителей
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| 1 | 5A | Модуль управления удерживающими системами. |
| 2 | 5A | Датчик температуры в салоне. |
| 3 | 10A | Система помощи при парковке сзади. |
| 4 | 10A | Выключатель зажигания. Кнопка запуска двигателя. Система Auto Start-Stop (LHD). |
| 5 | 20A | Центральный замок. |
| 6 | 10A | Электропривод зеркал. |
| 7 | 30A | Не используется. |
| 8 | 5A | Не используется. |
| 9 | 5A | Электрохромное зеркало. Индикатор отключения подушки безопасности пассажира. |
| 10 | 10A | Диагностический разъём. |
| 11 | 5A | Не используется. |
| 12 | 5A | Комбинированный датчик движения (LHD). |
| 13 | 15A | Не используется. |
| 14 | 30A | Не используется. |
| 15 | 15A | Не используется. |
| 16 | 15A | Не используется. |
| 17 | 15A | Система SYNC 3. |
| 18 | 7.5A | Электропривод зеркал. Электростеклоподъёмники. |
| 19 | 7.5A | Не используется. |
| 20 | 10A | Не используется. |
| 21 | 7.5A | Модуль климат-контроля. |
| 22 | 7.5A | Диагностический разъём комбинации приборов. |
| 23 | 20A | Радио. |
| 24 | 20A | Диагностический разъём. |
| 25 | 30A | Электростеклоподъёмники. |
Блок предохранителей в моторном отсеке

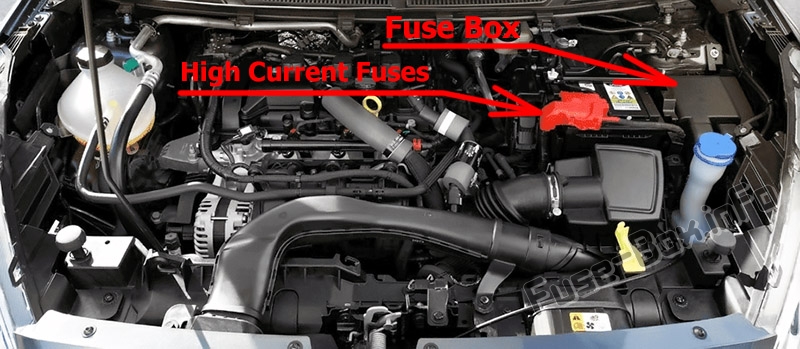

Расположение блока предохранителей
Блок предохранителей расположен рядом с аккумулятором. Блок высокотоковых предохранителей закреплён на положительной клемме аккумулятора.

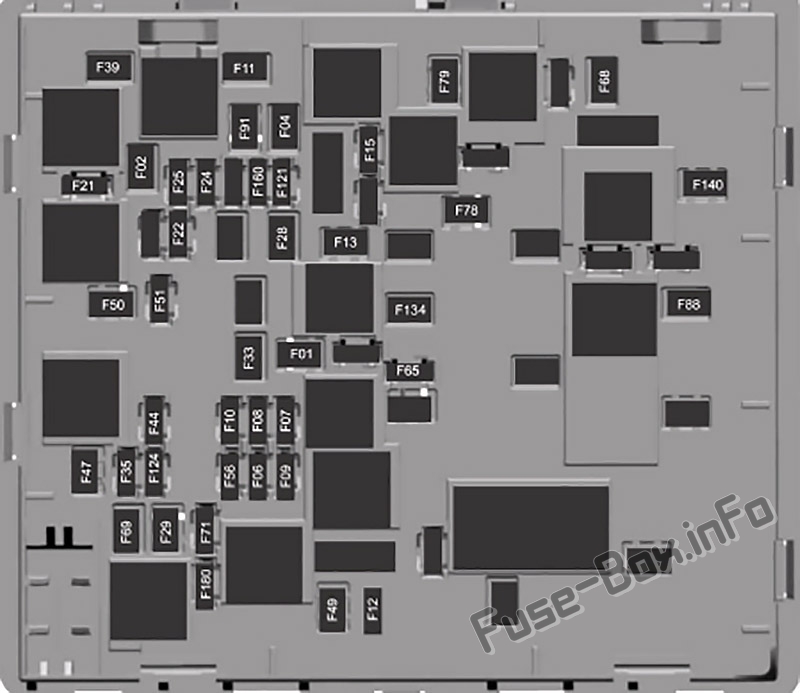

Схема блока предохранителей
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| F01 | 40A | Модуль управления кузовом — питание от аккумулятора 2. |
| F02 | 30A | Модуль управления кузовом, шина Run/Start. |
| F04 | 20A | Топливный насос. |
| F06 | 20A | Линия питания 1. |
| F07 | 15A | Линия питания 2. |
| F08 | 10A | Линия питания 3. |
| F09 | 20A | Линия питания 4. |
| F10 | 10A | Линия питания 5. |
| F11 | 30A | Стартер. |
| F12 | 10A | Муфта кондиционера. |
| F13 | 40A | Вентилятор климатической установки. |
| F15 | 10A | Звуковой сигнал. |
| F21 | 5A | Корректор фар. |
| F22 | 5A | Электроусилитель рулевого управления. |
| F24 | 10A | Модуль управления силовым агрегатом. |
| F25 | 7.5 A | Камера заднего вида. Сжатый природный газ. |
| F28 | 30A | Система электронной стабилизации. Клапан антиблокировочной тормозной системы. |
| F29 | 50A | Система электронной стабилизации. Насос антиблокировочной тормозной системы. |
| F33 | 20A | Розетка питания. |
| F35 | 10A | Насос омывателя. |
| F39 | 30A | Сиденье с подогревом. |
| F44 | 10A | Катушка реле топливного насоса BOO/FOX или Dragon. |
| F47 | 30A | Охлаждающий вентилятор. |
| F49 | 50A | Охлаждающий вентилятор. |
| F50 | 30A | Подогреваемое заднее окно. |
| F51 | 5A | Подогреваемые зеркала. |
| F56 | 20A | Линия питания 6. |
| F65 | 5A | Катушка реле топливного насоса Dragon. |
| F68 | 20A | Замок электрической рулевой колонны. |
| F69 | 20A | Мотор переднего стеклоочистителя. |
| F71 | 15A | Мотор заднего стеклоочистителя. |
| F78 | 40A | Левый контур обогрева лобового стекла. |
| F79 | 40A | Левый контур обогрева заднего стекла. |
| F88 | 20A | Второй звуковой сигнал. |
| F91 | 40A | Электрооборудование прицепа 2. |
| F121 | 20A | Подогрев топлива дизельного двигателя. |
| F124 | 5A | Датчик дождя. |
| F134 | 20A | Электрооборудование прицепа 1. |
| F140 | 60A | Свечи накаливания. |
| F160 | 10A | Распределённый впрыск топлива. |
| F180 | 10A | Питание реле розетки питания. |

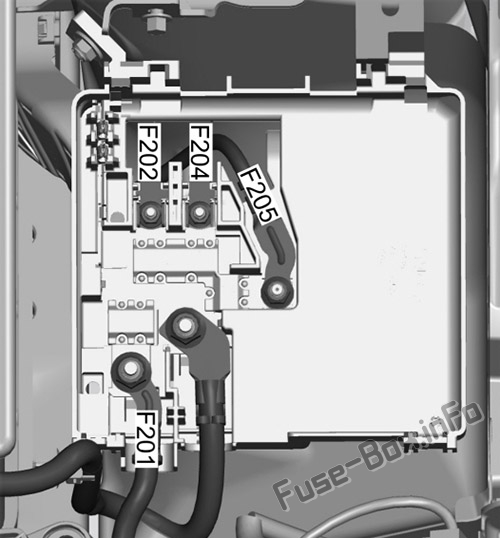

Высокотоковые предохранители
| № | Номинал (А) | Защищаемые цепи |
|---|---|---|
| F201 | 275A | Генератор. |
| F202 | 125A | Модуль управления кузовом — питание от аккумулятора. |
| F204 | 60A | Электродвигатель электроусилителя рулевого управления. |
| F205 | 70A | Гидравлический блок управления. |
