Предохранители и реле Ford Mustang 2024-2026

Схемы относятся к указанным годам и вариантам Ford Mustang 2024-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.



В этой статье рассматривается Ford Mustang седьмого поколения, выпускаемый с 2024 года. Здесь вы найдете схемы блоков предохранителей Ford Mustang 2024, 2025 и 2026 годов, информацию о расположении блоков предохранителей в автомобиле, а также назначение каждого предохранителя.

Схема предохранителей Ford Mustang 2024-2026

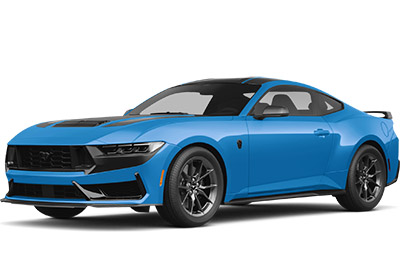

Ford Mustang (2024-2026)

Расположение блоков предохранителей

Блок предохранителей в моторном отсеке

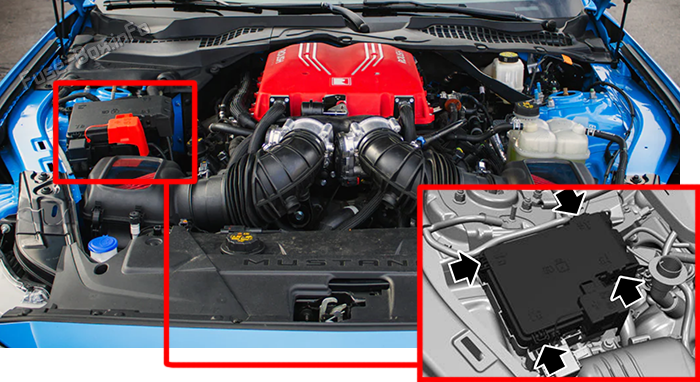

Location of the fuses in the engine compartment: Ford Mustang (2024-2026)

Блок предохранителей в салоне

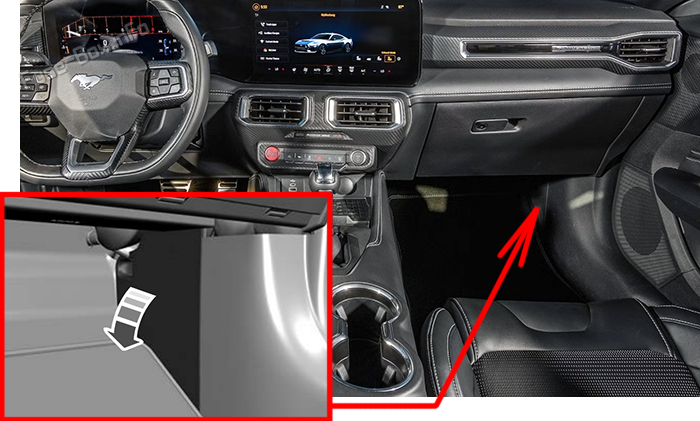

Location of the fuses in the passenger compartment: Ford Mustang (2024-2026)

Схемы блоков предохранителей

2024

Блок предохранителей в моторном отсеке

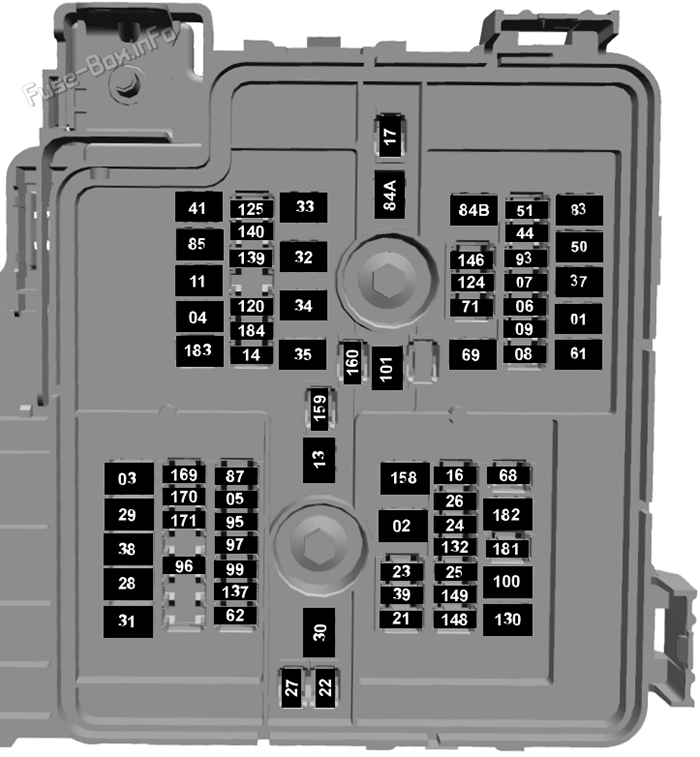

Under-hood fuse box diagram: Ford Mustang (2024)

Назначение предохранителей в моторном отсеке (2024)
№АЗащищаемая цепь
140AМодуль управления кузовным оборудованием 1.
230AНе используется (резерв).
330AМодуль управления кузовным оборудованием 2.
440AТопливный насос.
55AНе используется (резерв).
615AПитание систем автомобиля 1.
730AПитание систем автомобиля 2.
815AПитание систем автомобиля 3.
920AПитание систем автомобиля 4.
1130AСтартер.
1340AЭлектродвигатель вентилятора отопителя.
145AНе используется (резерв).
1610AЭлектропривод отпирания крышки багажника.
175AНе используется (резерв).
2110AНе используется (резерв).
225AНе используется (резерв).
2310AМодуль ABS.
2410AМодуль управления силовым агрегатом.
Электроусилитель рулевого управления.
2510AНе используется (резерв).
2610AНе используется (резерв).
275AНе используется (резерв).
2840AКлапан ABS.
2960AНасос ABS.
3040AЭлектропривод сиденья водителя.
Модуль сиденья водителя.
3130AЭлектропривод сиденья пассажира.
3220AРозетка электропитания 1.
3320AРозетка электропитания 2.
3420AНе используется (резерв).
3530AНе используется (резерв).
3720AЭлектродвигатель складной крыши — левая сторона.
3830AСиденье с климат-контролем.
3920AНе используется (резерв).
4120AЭлектродвигатель складной крыши — правая сторона.
4410AНе используется (резерв).
5040AОбогрев заднего стекла.
5110AОбогрев наружного зеркала.
6130AНе используется (резерв).
6210AНе используется (резерв).
6820AЭлектронная блокировка рулевой колонки.
6930AЭлектродвигатель стеклоочистителя.
7120AНе используется (резерв).
8315AНе используется (резерв).
84A60AНе используется (резерв).
84B30AНе используется (резерв).
8540AНе используется (резерв).
8715AНе используется (резерв).
9310AНе используется (резерв).
9510AНе используется (резерв).
9610AНе используется (резерв).
9720AНе используется (резерв).
9910AНе используется (резерв).
10015AЛевые фары.
10115AПравые фары.
12015AТопливные форсунки.
1245AДатчик дождя.
1255AНе используется (резерв).
13020AНасос дифференциала.
13215AНе используется (резерв).
13710AМодуль систем помощи водителю.
1395AЗарядный порт USB 2.
1405AНе используется (резерв).
1465AНе используется (резерв).
1485AЛевый задний фонарь.
1495AПравый задний фонарь.
15820AНасос трансмиссионной жидкости.
1595AНе используется (резерв).
16010AДиагностический разъем.
Шлюзовой модуль.
16910AНе используется (резерв).
17010AНе используется (резерв).
17110AНе используется (резерв).
1815AМодуль управления фарами.
18230AМодуль управления кузовным оборудованием.
18330AНе используется (резерв).
1847.5AМодуль беспроводной зарядки аксессуаров.

Блок предохранителей в салоне

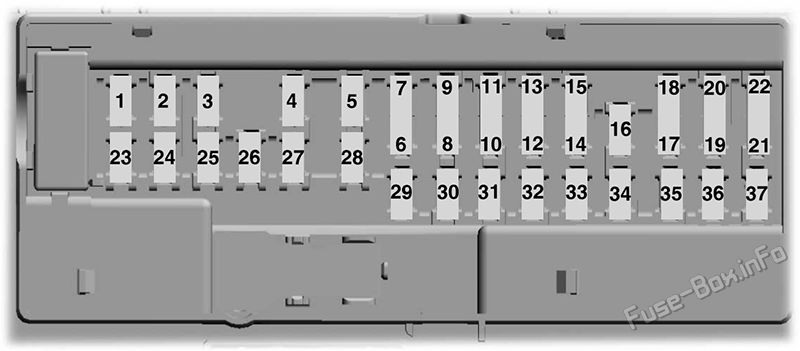

Interior fuse box diagram: Ford Mustang (2024)

Назначение предохранителей в модуле управления кузовным оборудованием (2024)
№АЗащищаемая цепь
1-Не используется.
210AЭлектростеклоподъемники.
37.5AНе используется (резерв).
420AУсилитель.
5-Не используется.
610AНе используется (резерв).
710AДополнительный модуль кузовного оборудования.
85AМодуль блока управления телематикой.
95AМодуль датчиков проникновения.
Высокопроизводительный EPB.
10-Не используется.
11-Не используется.
127.5AМодуль климат-контроля.
137.5AМодуль управления рулевой колонкой.
Дисплей комбинации приборов.
1415AНе используется.
1515ASYNC.
16-Не используется (резерв).
177.5AНе используется (резерв).
187.5AНе используется (резерв).
195AПереключатель фар.
205AКнопка запуска двигателя.
215AНе используется.
225AМодуль управления динамикой автомобиля.
2330AМодуль двери водителя.
Стеклоподъемник двери водителя.
2430AМодуль управления динамикой автомобиля.
2520AУсилитель.
2630AМодуль двери пассажира.
Стеклоподъемник двери пассажира.
2730AЭлектропривод левого заднего стекла (кабриолет).
2830AЭлектропривод правого заднего стекла (кабриолет).
2915AМодуль комбинации приборов.
305AНе используется (резерв).
3110AДисплей SYNC.
Встроенная панель управления.
Шлюзовой модуль.
Система дистанционного доступа без ключа.
3220AАудиосистема.
33-Не используется.
3430AРеле зажигания/запуска.
355AДополнительный модуль кузовного оборудования.
3615AНе используется (резерв).
3720AСалонное зеркало с автоматическим затемнением.
Обогрев рулевого колеса.

2025, 2026

Блок предохранителей в моторном отсеке

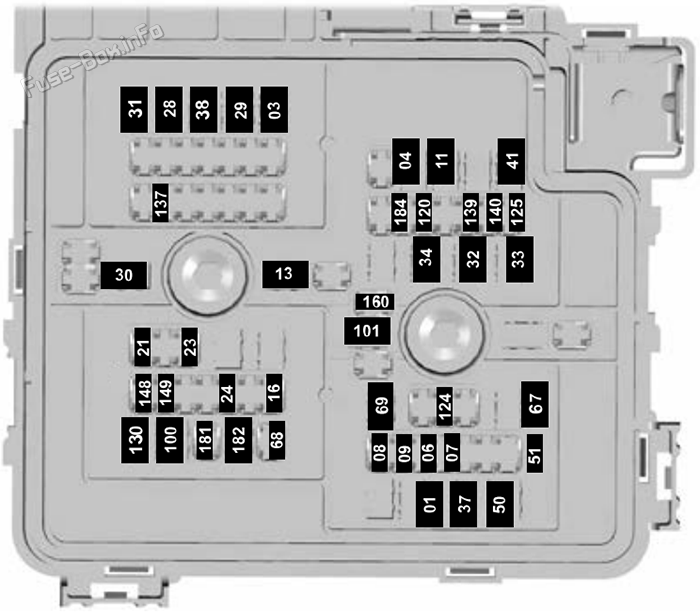

Under-hood fuse box diagram: Ford Mustang (2025-2026)

Назначение предохранителей в моторном отсеке (2025-2026)
№АЗащищаемая цепь
140AМодуль управления кузовным оборудованием 1.
330AМодуль управления кузовным оборудованием 2.
440AТопливный насос.
615AПитание систем автомобиля 1.
730AПитание систем автомобиля 2.
815AПитание систем автомобиля 3.
920AПитание систем автомобиля 4.
1130AСтартер.
1340AЭлектродвигатель вентилятора отопителя.
1610AЭлектропривод отпирания крышки багажника.
2110AНе используется (резерв).
2310AМодуль ABS.
2410AМодуль управления силовым агрегатом.
Электроусилитель рулевого управления.
2840AКлапан ABS.
2960AНасос ABS.
3040AЭлектропривод сиденья водителя.
Модуль сиденья водителя.
3130AЭлектропривод сиденья пассажира.
3220AРозетка электропитания 1.
3320AРозетка электропитания 2.
3420AНе используется (резерв).
3530AНе используется (резерв).
3720AЭлектродвигатель складной крыши — левая сторона.
3830AСиденье с климат-контролем.
4120AЭлектродвигатель складной крыши — правая сторона.
5040AОбогрев заднего стекла.
5110AОбогрев наружного зеркала.
6720AНасос трансмиссионной жидкости.
6820AЭлектронная блокировка рулевой колонки.
6930AЭлектродвигатель стеклоочистителя.
10015AЛевые фары.
10115AПравые фары.
12015AТопливные форсунки.
1245AДатчик дождя.
1255AНе используется (резерв).
13020AНасос дифференциала.
13710AМодуль систем помощи водителю.
1395AЗарядный порт USB 2.
14010AНе используется (резерв).
14810AЛевый задний фонарь.
1495AПравый задний фонарь.
16010AДиагностический разъем.
Шлюзовой модуль.
1815AМодуль управления фарами.
18230AМодуль управления кузовным оборудованием.
1847.5AМодуль беспроводной зарядки аксессуаров.

Блок предохранителей в салоне

Interior fuse box diagram: Ford Mustang (2024-2026)

Назначение предохранителей в модуле управления кузовным оборудованием (2025-2026)
№АЗащищаемая цепь
1-Не используется.
210AЭлектростеклоподъемники.
37.5AНе используется (резерв).
420AУсилитель.
5-Не используется.
610AНе используется (резерв).
710AДополнительный модуль кузовного оборудования.
85AМодуль блока управления телематикой.
95AМодуль датчиков проникновения.
Высокопроизводительный EPB.
10-Не используется.
11-Не используется.
127.5AМодуль климат-контроля.
137.5AМодуль управления рулевой колонкой.
Дисплей комбинации приборов.
1415AНе используется (резерв).
1515ASYNC.
16-Не используется.
177.5AНе используется (резерв).
187.5AНе используется (резерв).
195AПереключатель фар.
205AКнопка запуска двигателя.
215AНе используется (резерв).
225AМодуль управления динамикой автомобиля.
2330AМодуль двери водителя.
Стеклоподъемник двери водителя.
2430AМодуль управления динамикой автомобиля.
2520AУсилитель.
2630AМодуль двери пассажира.
Стеклоподъемник двери пассажира.
2730AЭлектропривод левого заднего стекла (кабриолет).
2830AЭлектропривод правого заднего стекла (кабриолет).
2915AМодуль комбинации приборов.
305AНе используется (резерв).
3110AДисплей SYNC.
Встроенная панель управления.
Шлюзовой модуль.
Система дистанционного доступа без ключа.
3220AАудиосистема.
33-Не используется.
3430AРеле зажигания/запуска.
355AДополнительный модуль кузовного оборудования.
3615AНе используется (резерв).
3720AСалонное зеркало с автоматическим затемнением.
Обогрев рулевого колеса.

Дополнительная информация: Ford Mustang 2024-2026

Справочный материал по предохранителям и реле Ford Mustang (2024-2026). В черновике сохранены расположение блоков, позиции и исходные служебные обозначения. Перед публикацией данные необходимо сверить с руководством производителя.
