Предохранители и реле Ford Ranger 2024-2026

Схемы относятся к указанным годам и вариантам Ford Ranger 2024-2026. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.



В этой статье вы найдете схемы блоков предохранителей Ford Ranger 2024, 2025 и 2026, узнаете о расположении панелей предохранителей в автомобиле и назначении каждого предохранителя.

Схема предохранителей Ford Ranger 2024-2026

Ford Ranger (2024-2026)

Блок предохранителей в моторном отсеке

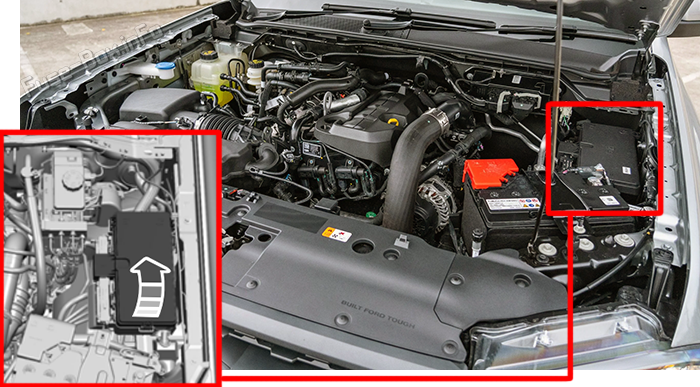

Расположение блока предохранителей

Location of the fuses in the engine compartment: Ford Ranger (2024-2026)

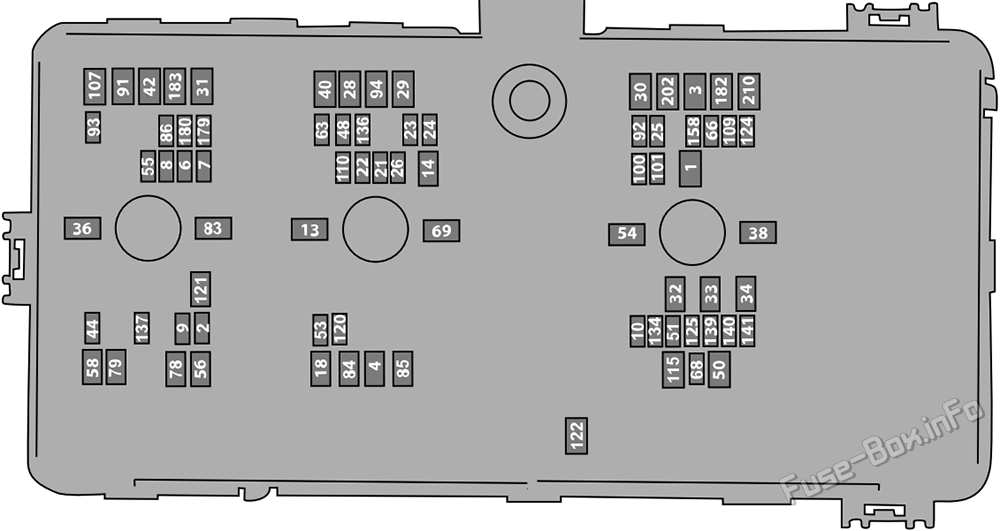

Схема блока предохранителей

Under-hood fuse box diagram: Ford Ranger (2024-2026)

Назначение предохранителей в моторном отсеке
№НоминалЗащищаемая цепь
130AМодуль управления кузовным оборудованием 1
220A2024-2025: Обогреватель вентиляции картера (2.0L, 3.0L дизель).
330AМодуль управления кузовным оборудованием 2
430AТопливный насос
5-Не используется
625AПитание модуля управления силовым агрегатом
730AПерепускной клапан рециркуляции отработавших газов (3.0L дизель).
Вакуумный электромагнитный клапан (2.0L).
820AКлапан обогревателя принудительной вентиляции картера (3.0L дизель).
Регулируемый масляный насос (3.0L дизель).
Электродвигатель активных жалюзи решетки радиатора.
Реле вентиляторов охлаждения.
Соленоид муфты A/C.
Дополнительный водяной насос.
Управление аспирационным клапаном.
920AМодуль управления свечами накаливания (дизель).
Датчик твердых частиц (дизель).
Датчик оксидов азота (дизель).
Катушка реле 4x4.
1020AКлапан регулирования подачи топлива (3.0L дизель).
Модуль управления коробкой передач.
11-Не используется
12-Не используется
1340AМотор переднего вентилятора
1420AНасос жидкости автоматической коробки передач(дизель)
15-Не используется
16-Не используется
17-Не используется
1830AСтартер
19-Не используется
20-Не используется
2110AАвтоматический корректор фар
22-Не используется
2310AМодуль антиблокировочной тормозной системы
2410AМодуль управления силовым агрегатом.
Модуль управления свечами накаливания (2.0L.3.0L дизель)
Электроусилитель рулевого управления.
2520AМодуль управления трансмиссией.
Задняя камера.
2615AМодуль управления коробкой передач.
Масляный насос коробки передач.
Насос рабочей жидкости автоматической коробки передач (дизель).
27-Не используется
2860AКлапаны антиблокировочной тормозной системы
2960AНасос антиблокировочной тормозной системы
3040AЛевое сиденье с электроприводом
3140AПравое сиденье с электроприводом
3220AТочка питания - первый ряд
3320AТочка питания - задняя консоль
3420AЗадняя грузовая розетка - розетка для кровати
35-Не используется
3660AИнвертор
37-Не используется
3840AМодуль управления подогревом сидений
39-Не используется
4030A2026: Электропривод подножек.
41-Не используется
4230A2026: Модуль тормозной системы прицепа.
43-Не используется
4410AТормозной переключатель
45-Не используется
46-Не используется
47-Не используется
4830AНе используется (запасной)
49-Не используется
5040AПодсветка с подогревом
5115A2026: Обогрев зеркал.
52-Не используется
5315A2024-2025: Электронная блокировка заднего дифференциала.
5440AМодуль управления трансмиссией
5530AСтояночный фонарь для буксировки прицепа
5620A2026: Правый стоп-сигнал/указатель поворота прицепа.
57-Не используется
5815AРезервная лампа для буксировки прицепа
59-Не используется
60-Не используется
61-Не используется
62-Не используется
6320A2026: Левый стоп-сигнал/указатель поворота прицепа.
64-Не используется
65-Не используется
6610AНе используется (запасной)
67-Не используется
6820AНе используется (запасной)
6930AМотор стеклоочистителя
70-Не используется
71-Не используется
72-Не используется
73-Не используется
74-Не используется
75-Не используется
76-Не используется
77-Не используется
78-Не используется
79-Не используется
80-Не используется
81-Не используется
82-Не используется
8350AНе используется (запасной)
8450AНе используется (запасной)
8550AНе используется (запасной)
8615A2024-2025: Нагреватель 2 системы селективного каталитического восстановления (2.0L, 3.0L дизель).
87-Не используется
88-Не используется
89-Не используется
90-Не используется
9140AМодуль прицепа прицепа
9210AАксессуар
935AНе используется (запасной)
9420AНе используется (запасной)
95-Не используется
96-Не используется
97-Не используется
98-Не используется
99-Не используется
10020AЛевые фары
10120AПравая фара
102-Не используется
103-Не используется
104-Не используется
105-Не используется
106-Не используется
10730AМодуль прицепа - зарядное устройство
108-Не используется
10920A2026: Усилитель.
11030AВспомогательное устройство для буксировки прицепа
111-Не используется
112-Не используется
113-Не используется
114-Не используется
11530AРольставни с электроприводом
116-Не используется
117-Не используется
118-Не используется
119-Не используется
12010AТопливные форсунки(2.7L)
12140A2024-2025: Нагреватель воды в топливе (дизель).
12230AМодуль управления раздаточной коробкой
123-Не используется
1245AДатчик дождя
12510A2026: USB 1.
126-Не используется
127-Не используется
128-Не используется
129-Не используется
130-Не используется
131-Не используется
132-Не используется
133-Не используется
13425AНе используется (запасной)
135-Не используется
136-Не используется
13720AУсовершенствованная система помощи водителю
138-Не используется
1395A2026: USB 2.
1405AUSB интеллектуальный порт зарядки - задняя консоль
1415AUSB интеллектуальный порт зарядки - вершина
142-Не используется
143-Не используется
145-Не используется
146-Не используется
147-Не используется
148-Не используется
149-Не используется
150-Не используется
151-Не используется
152-Не используется
153-Не используется
154-Не используется
155-Не используется
156-Не используется
157-Не используется
158-Не используется.
159-Не используется
160-Не используется
161-Не используется
162-Не используется
163-Не используется
164-Не используется
165-Не используется
166-Не используется
167-Не используется
168-Не используется
169-Не используется
170-Не используется
171-Не используется
172-Не используется
173-Не используется
174-Не используется
175-Не используется
176-Не используется
177-Не используется
178-Не используется
17915A2024-2025: Нагреватель 1 системы селективного каталитического восстановления (дизель).
18015A2024-2025: Нагреватель 3 системы селективного каталитического восстановления (дизель).
181-Не используется
18260AМодуль приводной двери
18360AМодуль пассажирской двери
192-Не используется
20260AМодуль управления кузовным оборудованием B+.
21030AМодуль управления кузовным оборудованием старт-стоп

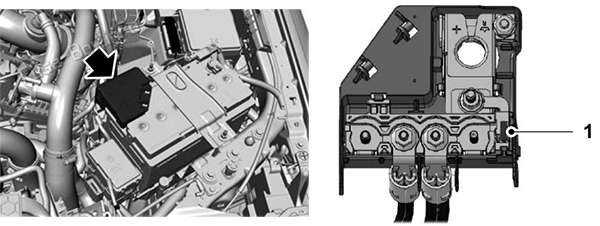

Предохранитель системы контроля аккумулятора (3A)

Battery monitoring system fuse: Ford Ranger (2024-2026)

Блок предохранителей в салоне

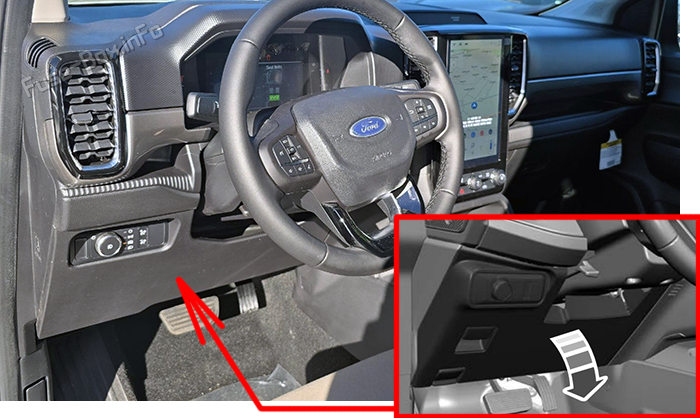

Расположение блока предохранителей

Location of the fuses in the passenger compartment: Ford Ranger (2024-2026)

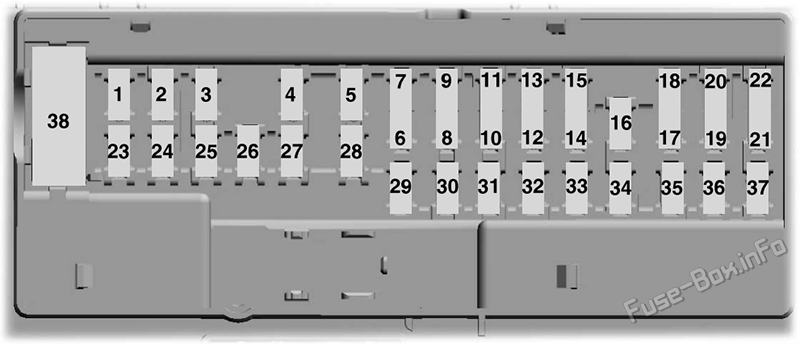

Схема блока предохранителей

Instrument panel fuse box diagram: Ford Ranger (2024-2026)

Назначение предохранителей в салонном блоке
№НоминалЗащищаемая цепь
1-Не используется
210AИнвертор.
Выключатель дверного замка.
Выключатель стеклоподъемника.
37.5AМодуль беспроводной зарядки аксессуаров
4-Не используется
5-Не используется
610AСирена сигнализации.
Сирена с резервным аккумулятором.
710AНе используется (запасной)
85AТелематический модем
9-Не используется
10-Не используется
11-Не используется
127.5AМодуль климат-контроля.
Модуль переключения передач.
Расширенный модуль центрального шлюза.
137.5AМодуль управления рулевой колонкой.
Панель приборов.
1415AНе используется (запасной).
1515AБортовой диагностический разъем.
SYNC.
16-Не используется
177.5A2024-2025:
Модуль адаптивного переднего освещения.

2026:
Модуль адаптивного переднего освещения.
Встроенный выключатель тормозов прицепа.
187.5AВспомогательный переключатель
195AБлок переключателей фар
205AЗамок зажигания.
Кнопочный выключатель.
21-Не используется.
22-Не используется.
23-Не используется.
2430A2024-2025: Люк в крыше.
25-Не используется.
26-Не используется.
27-Не используется.
28-Не используется.
2915AОтображать
30-Не используется
3110AПереключатель системы управления режимами движения.
Встроенный модуль управления.
Модуль радиочастотного приемника.
3220AМодуль управления аудиосистемой
33-Не используется
3430A2026: Реле работы/запуска.
35-Не используется
3615AМодуль помощи при парковке
3720AЭлектрохромное зеркало.
Модуль управления рулевого колеса.
3830A2026: Электростеклоподъемники с управлением одним касанием.

Дополнительная информация: Ford Ranger 2024-2026

Справочный материал по предохранителям и реле Ford Ranger (2024-2026). В черновике сохранены расположение блоков, позиции и исходные служебные обозначения. Перед публикацией данные необходимо сверить с руководством производителя.
