Предохранители и реле Ford Taurus (2010-2012)

Схемы относятся к указанным годам и вариантам Ford Taurus (2010-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Форд Таурус 2010-2012 гг.

Расположение предохранителей Форд Таурус 2010-2012 гг.

Предохранители прикуривателя (розетка) являются предохранители № 6 (прикуриватель), № 19 (разъем питания приборной панели) и № 21 (разъем питания консоли) в блоке предохранителей моторного отсека.

Расположение блока предохранителей

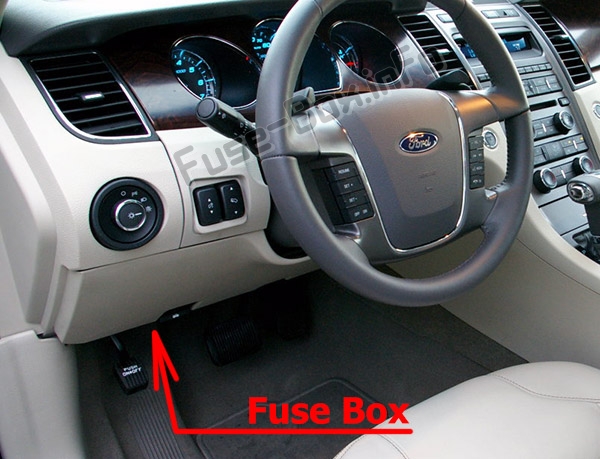

Пассажирский салон

Панель предохранителей расположена под панелью приборов слева от рулевого колеса.Пассажирский салон

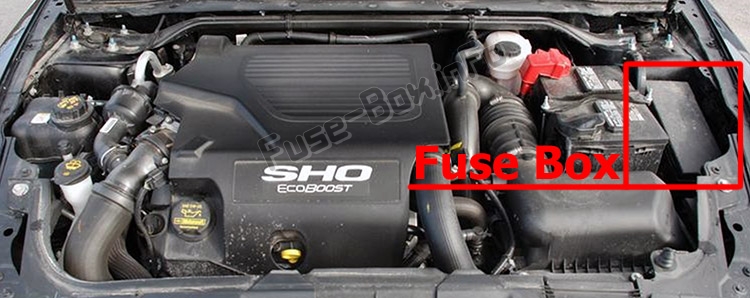

Моторного отсека

Распределительная коробка расположена в моторном отсеке.Моторного отсека

Схемы блока предохранителей

2010

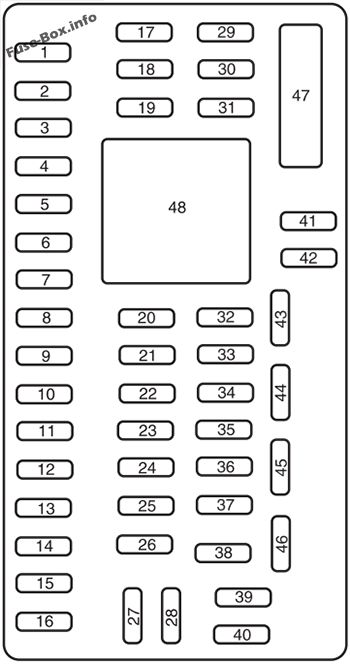

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2010 г.)
№Номинал, АмперЗащищенные цепи
130AЛевый передний электростеклоподъемник, Smart стеклоподъемник
215AВыключатель тормоза
315AВодительское сиденье с электроприводом
430AПравый передний электростеклоподъемник, Smart стеклоподъемник
510AСоленоид переключения передач, бесключевая клавиатура
620AПоворотники, аварийка
710AФары ближнего света (левые)
810AФары ближнего света (правые)
915AВнутреннее освещение, Багажное освещение
1015AВыключатель освещения, лампы для луж
1110AМодуль полного привода (AWD)
127.5AМодуль пассивного входа/пассивного запуска (PEPS)
135AСиденья с памятью, зеркала, клавиатура, приемник PEPS, модуль двери водителя
1410AДисплей навигации, Сиденье с памятью, SYNC®, Центральный информационный дисплей, GPS, Сиденье водителя
1510AКлимат-контроль
1615AЭлектронная панель отделки, Окружающее освещение
1720AОткрывание багажника, Люк в крыше, Умные окна, LockAinlock
1820AЗадние сиденья с подогревом
1925AАудиоусилитель
2015AДиагностический разъем (OBDII), регулируемый двигатель педали
2115AУправление дневными ходовыми огнями (ДХО)
2215AПарковочные фонари, Освещение номерного знака, Дополнительные фонари
2315AФары дальнего света
2420AHorn
2510AОсвещение по требованию (экономия заряда батареи)
2610AКомбинация приборов, проекционный дисплей
2720AЗамок зажигания, PEPS, Передние дворники, Интегрированный запуск в одно касание (OTIS)
285AПусковое реле/отключение звука
295AКомбинация приборов, проекционный дисплей
305AНе используется (запасной)
3110AНе используется (запасной)
3210AМодуль подушки безопасности
3310AНе используется (запасной)
345AАнтиблокировочная тормозная система (ABS), Электронный усилитель руля
3510AПодогрев задних сидений, Полный привод, Система помощи при парковке сзади, Датчик угла поворота руля, Система информации о слепых зонах, Мультиконтурные сиденья
365AПассивная противоугонная система (PATS)
3710AНе используется (запасной)
3820AСабвуфер, Усилитель динамика
3920AРадио/навигация
4020AНе используется (запасной)
4115AОтложенная подача аксессуаров
4210AНе используется (запасной)
4310AОбогрев заднего стекла, Передние дворники, Автоматический контроллер дальнего света, Датчик дождя
4410AНе используется (запасной)
455AРеле переднего стеклоочистителя, реле электровентилятора
467.5AДатчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI)
47Автоматический выключатель 30АЭлектростеклоподъемник переднего пассажира, Электростеклоподъемники сзади
48—Дополнительное реле с задержкой

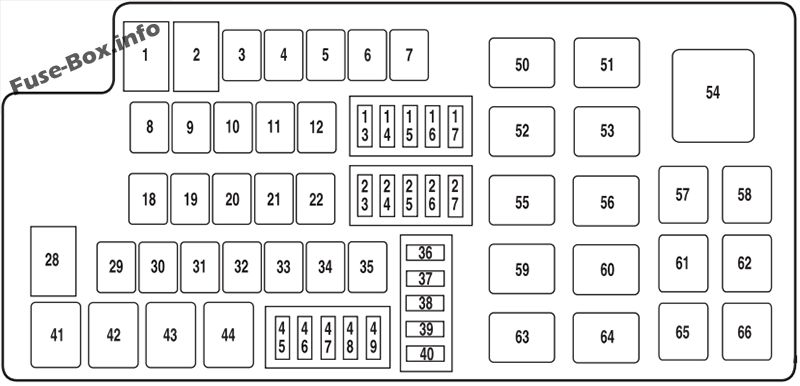

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2010 г.)
№Номинал, АмперЦепи питания
180А**Питание панели предохранителей в салоне
280А**Питание панели предохранителей в салоне
3—Не используется
430А**Передний стеклоочиститель
530А**Пассажирское место
620А**Зажигалка
7—Не используется
830А**Лунная крыша
940А**Насос антиблокировочной тормозной системы (ABS)
1030А**Реле стартера
1130А**Реле модуля управления силовым агрегатом (PCM)
1220А**клапан АБС
1315 А*Адаптивный круиз-контроль
14—Не используется
15—Не используется
1620A*Левая фара
1710 А*Генератор
18—Не используется
1920А**Точка питания приборной панели
2040А**Обогрев заднего стекла
2120А**Консольная точка питания
2230А**Передние сиденья с подогревом или подогревом/охлаждением
237,5 А*Модуль управления трансмиссией (PCM) (поддержка питания), вентиляция адсорбера
2410 А*Муфта кондиционера
2520A*Правая фара
2610 А*Резервное реле
2725A*Топливный насос
2880А**Вентилятор охлаждения двигателя
29—Не используется
30—Не используется
31—Не используется
3230А**Сиденье водителя
3330А**Пассивный вход/пассивный старт (PEPS)
34—Не используется
3540А**Вентилятор переднего отопителя
3620A*Панель предохранителей в салоне пуск/старт
3710 А*Реле ПКМ
385A*Аксессуар с задержкой
39ДиодТопливный диод (только iVCT)
40ДиодВстроенный диод запуска одним касанием (OTIS)
41Реле Г8ВАМуфта кондиционера
42Реле Г8ВАТопливный насос
43Реле Г8ВАРезервные лампы
44—Не используется
45—Не используется
4615 А*Мощность автомобиля 2 (PCM), Мощность автомобиля 3 (PCM)
4720A*Мощность автомобиля 1 (PCM)
4820A*Мощность автомобиля 4 (катушки зажигания)
4915 А*Зеркала с подогревом
50Половинное реле ISOРеле электровентилятора
51Половинное реле ISOВертикальный стоп-сигнал с реле ACCM
52Половинное реле ISOРеле стартера
53Половинное реле ISOРеле питания ПКМ
54—Не используется
55Половинное реле ISOРеле переднего стеклоочистителя
56Половинное реле ISOРеле обогревателя заднего стекла
57—Не используется
58—Не используется
59Половинное реле ISOРеле левой галогенной фары
60Половинное реле ISOРеле правой галогенной фары
61—Не используется
62—Не используется
63Половинное реле ISOДневные ходовые огни (ДХО) 1 реле
64Половинное реле ISOРеле управления дальним светом DRL 2
65Реле Г8ВАРеле запуска/пуска (PEPS)
66—Не используется
* Мини предохранитель
** Картриджный предохранитель

2011, 2012

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2011, 2012)
№Номинал, АмперЗащищенные цепи
130AЛевый передний электростеклоподъемник, Smart стеклоподъемник
215AВыключатель тормоза
315AВодительское сиденье с электроприводом
430AПравый передний электростеклоподъемник, Smart стеклоподъемник
510AСоленоид переключения передач, бесключевая клавиатура
620AПоворотники, аварийка
710AФары ближнего света (левые)
810AФары ближнего света (правые)
915AВнутреннее освещение, Багажное освещение
1015AВыключатель освещения, лампы для луж
1110AМодуль полного привода (AWD)
127.5AМодуль интеллектуального доступа (LA)
135AСиденья с памятью, Зеркала, Клавиатура, IA-ресивер, Модуль двери водителя
1410AНавигационный дисплей, Сиденье с памятью, SYNC®, Центральный информационный дисплей, GPS, Сиденье водителя
1510AКлимат-контроль
1615AЭлектронная панель отделки, Окружающее освещение
1720AОткрытие багажника, Люк, Умные окна, Блокировка/разблокировка
1820AЗадние сиденья с подогревом
1925AАудиоусилитель
2015AДиагностический разъем (OBDII), регулируемый двигатель педали
2115AУправление дневными ходовыми огнями (ДХО)
2215AПарковочные фонари, Освещение номерного знака, Дополнительные фонари
2315AФары дальнего света
2420 AHorn
2510AОсвещение по требованию (экономия заряда батареи)
2610AКомбинация приборов, проекционный дисплей
2720 AЗамок зажигания, IA, Передние дворники, Интегрированный запуск в одно касание (OTIS)
285AПусковое реле/отключение звука
295AКомбинация приборов, проекционный дисплей
305AНе используется (запасной)
3110AНе используется (запасной)
3210AМодуль подушки безопасности
3310AНе используется (запасной)
345AАнтиблокировочная тормозная система (ABS), Электронный усилитель руля
3510AПодогрев задних сидений, Полный привод, Система помощи при парковке сзади, Датчик угла поворота руля, Система информации о слепых зонах, Мультиконтурные сиденья
365AПассивная противоугонная система (PATS)
3710AНе используется (запасной)
3820 AСабвуфер, Усилитель динамика
3920 AРадио/навигация
4020 AНе используется (запасной)
4115AОтложенная подача аксессуаров
4210AНе используется (запасной)
4310AОбогрев заднего стекла, Передние дворники, Автоматический контроллер дальнего света, Датчик дождя
4410AНе используется (запасной)
455AРеле переднего стеклоочистителя, реле электровентилятора
467.5AДатчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI)
47Автоматический выключатель 30АЭлектростеклоподъемник переднего пассажира, Электростеклоподъемники сзади
48—Дополнительное реле с задержкой

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2011, 2012)
№Номинал, АмперЦепи питания
180А**Питание панели предохранителей в салоне
280А**Питание панели предохранителей в салоне
3—Не используется
430А**Передний стеклоочиститель
530А**Пассажирское место
620А**Зажигалка
760А**Вентилятор охлаждения двигателя (двигатель без SHO)
830А**Лунная крыша
940 А**Насос антиблокировочной тормозной системы (ABS)
1030А**Реле стартера
1130А**Реле модуля управления силовым агрегатом (PCM)
1220А**клапан АБС
1315A*Адаптивный круиз-контроль
14—Не используется
15—Не используется
1620A*Левая фара
1710 А*Генератор
18—Не используется
1920А**Точка питания приборной панели
2040А**Обогрев заднего стекла
2120А**Консольная точка питания
2230А**Передние сиденья с подогревом или подогревом/охлаждением
237,5 А*Модуль управления трансмиссией (PCM) (поддержка питания), вентиляция адсорбера
2410 А*Муфта кондиционера
2520A*Правая фара
2610 А*Резервное реле
2725A*Топливный насос
2880А**Вентилятор охлаждения двигателя (двигатель ШО)
29—Не используется
30—Не используется
31—Не используется
3230А**Сиденье водителя
3330А**Интеллектуальный доступ (LA)
34—Не используется
3540А**Вентилятор переднего отопителя
3620A*Панель предохранителей в салоне пуск/старт
3710 А*Реле ПКМ
385A*Аксессуар с задержкой
39ДиодТопливный диод (только iVCT)
40ДиодВстроенный диод запуска одним касанием (OTIS)
41Реле Г8ВАМуфта кондиционера
42Реле Г8ВАТопливный насос
43Реле Г8ВАРезервные лампы
44—Не используется
45—Не используется
4615A*Мощность автомобиля 2 (PCM), Мощность автомобиля 3 (PCM)
4720 А*Мощность автомобиля 1 (PCM)
4820 А*Мощность автомобиля 4 (катушки зажигания)
4915A*Зеркала с подогревом
50Половинное реле ISOРеле электровентилятора
51Половинное реле ISOВертикальный стоп-сигнал с реле ACCM
52Половинное реле ISOРеле стартера
53Половинное реле ISOРеле питания ПКМ
54—Не используется
55Половинное реле ISOРеле переднего стеклоочистителя
56Половинное реле ISOРеле обогревателя заднего стекла
57—Не используется
58—Не используется
59Половинное реле ISOРеле левой галогенной фары
60Половинное реле ISOРеле правой галогенной фары
61—Не используется
62—Не используется
63Половинное реле ISOДневные ходовые огни (ДХО) 1 реле
64Половинное реле ISOРеле управления дальним светом DRL 2
65Реле Г8ВАРеле запуска/пуска (IA)
66—Не используется
* Мини предохранитель
** Картриджный предохранитель
