Предохранители и реле Ford Taurus (2013-2019)
Схемы относятся к указанным годам и вариантам Ford Taurus (2013-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

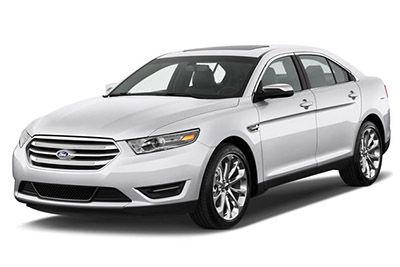

Расположение предохранителей Форд Таурус 2013-2019
Предохранители прикуривателя (розетка) Это предохранители № 9 (разъем питания второго ряда), № 20 (разъем питания багажного отсека) и № 27 (прикуриватель) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

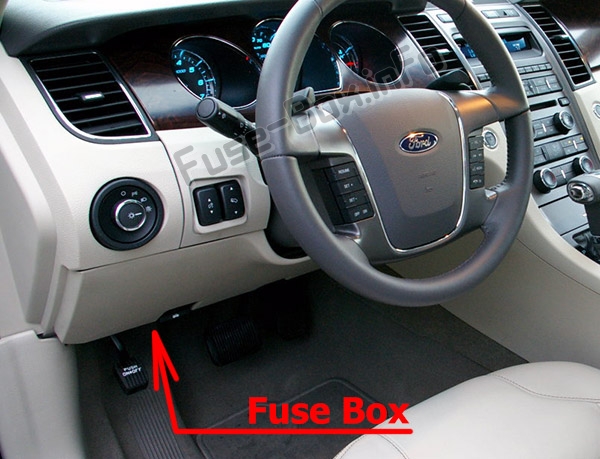

Пассажирский салон
Панель предохранителей расположена под панелью приборов слева от рулевого колеса.

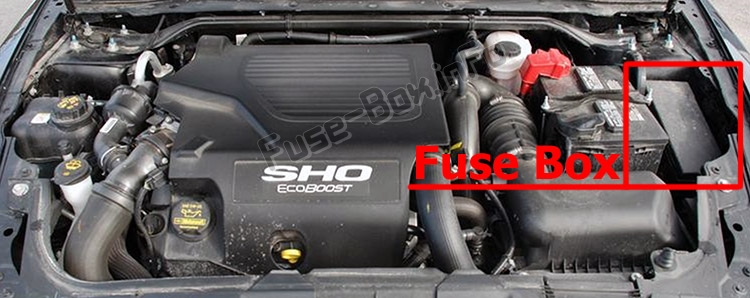

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2013

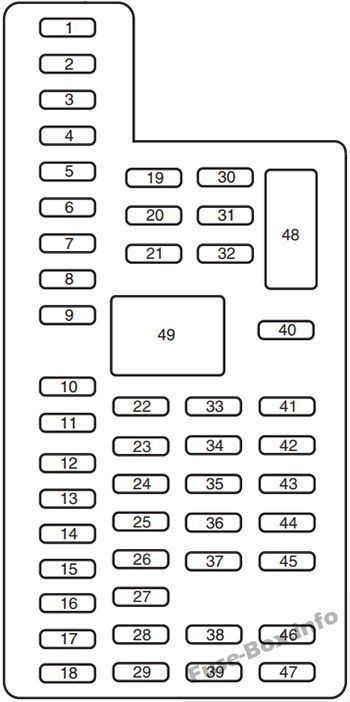

Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Левый передний и правый задний интеллектуальные стеклоподъемники |
| 2 | 15A | Электропитание переключателя сиденья водителя |
| 3 | 30A | Мотор умного стеклоподъемника правого переднего окна |
| 4 | 10A | Реле и катушка энергосбережения ламп Demand |
| 5 | 20A | Аудио усилители |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Логика модуля сиденья водителя, Модуль зоны левой передней двери, Клавиатура |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Модуль SYNC®, Многофункциональные дисплеи, Электронная отделочная панель, Модуль радиочастотного приемопередатчика |
| 10 | 10A | Реле дополнительного оборудования |
| 11 | 10A | Интеллектуальная логика модуля доступа, проекционный дисплей |
| 12 | 15A | Лампа-лужа, Светодиодная подсветка, Внутреннее освещение |
| 13 | 15A | Правый передний поворот, правый задний поворот |
| 14 | 15A | Левый передний поворот, левый задний поворот |
| 15 | 15A | Стоп-сигнал, резервный фонарь |
| 16 | 10A | Правый передний ближний свет |
| 17 | 10A | Левый передний ближний свет |
| 18 | 10A | Кнопка запуска, подсветка клавиатуры, блокировка переключения тормозов, пробуждение модуля управления силовым агрегатом, модуль приемопередатчика иммобилайзера |
| 19 | 20A | Аудиоусилитель |
| 20 | 20A | Реле электродвигателя блокировки, реле электродвигателя блокировки водителя |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Логика модуля управления на рулевом колесе, Комбинация приборов |
| 24 | 15A | Модуль управления рулевым колесом, Datalink |
| 25 | 15A | Реле открывания крышки багажника |
| 26 | 5A | Замок зажигания или кнопка запуска |
| 27 | 20A | Мощность модуля интеллектуального доступа |
| 28 | 15A | Не используется (запасной) |
| 29 | 20A | Радио, Модуль глобальной системы позиционирования |
| 30 | 15A | Передние парковочные фонари |
| 31 | 5A | Не используется (запасной) |
| 32 | 15A | Умные стеклоподъемники, главный переключатель стеклоподъемников и зеркал, модуль солнцезащитного козырька заднего стекла, подсветка переключателя блокировки |
| 33 | 10A | Не используется (запасной) |
| 34 | 10A | Модуль помощи при парковке задним ходом, модуль автоматического управления дальним светом и выездом из полосы движения, модуль обогрева заднего сиденья, модуль контроля слепых зон, задняя видеокамера |
| 35 | 5A | Моторизованный датчик влажности, проекционный дисплей, переключатель контроля тяги |
| 36 | 10A | Рулевое колесо с подогревом |
| 37 | 10A | Не используется (запасной) |
| 38 | 10A | Зеркало с автоматическим затемнением (без модуля автоматического управления дальним светом и выездом из полосы), модуль люка и переключатель |
| 39 | 15A | Дальний свет |
| 40 | 10A | Задние парковочные фонари |
| 41 | 7.5A | Датчик классификации пассажиров, модуль управления системой пассивной безопасности |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Реле противотуманных фар |
| 48 | Автоматический выключатель 30А | Электростеклоподъемник переднего пассажира, Электростеклоподъемники сзади |

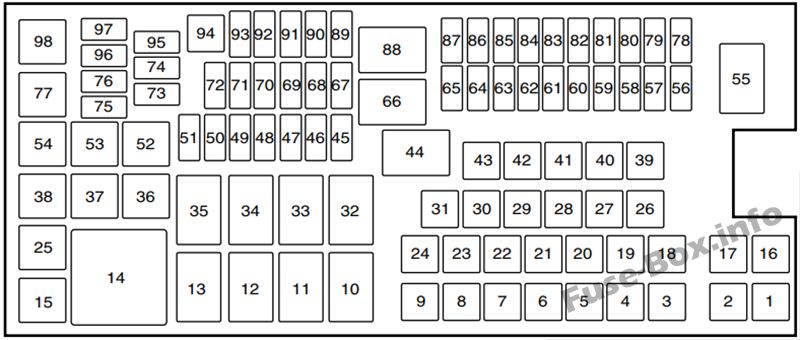

Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30А** | Реле двигателя стеклоочистителя |
| 5 | 50А** | Насос антиблокировочной тормозной системы |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 20А** | Люк, Солнцезащитный козырек с электроприводом |
| 9 | 20А** | Powerpoint второго ряда |
| 10 | — | Не используется |
| 11 | — | Реле обогрева заднего стекла |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 40А** | Реле электродвигателя переднего вентилятора |
| 19 | 30А** | Реле стартера |
| 20 | 20А** | Корзина для хранения |
| 21 | 20А** | Модуль заднего сиденья с подогревом |
| 22 | — | Не используется |
| 23 | 30А** | Сиденье водителя с электроприводом, модуль памяти |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 40А** | Реле обогрева заднего стекла |
| 27 | 20А** | Зажигалка |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | 40А** | Реле электровентилятора 1 |
| 30 | 40А** | Реле электровентилятора 2 |
| 31 | 25А** | Реле электровентилятора 3 |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское сиденье с электроприводом |
| 43 | 20А** | Клапаны антиблокировочной тормозной системы |
| 44 | — | Не используется |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15 А* | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | — | Не используется |
| 57 | 20A* | Левая газоразрядная фара высокой интенсивности |
| 58 | 10 А* | Генератор |
| 59 | 10 А* | Выключатель тормоза |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | 10 А* | Реле муфты кондиционера |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | 30A* | Реле топливного насоса, топливные форсунки |
| 66 | — | Реле модуля управления силовым агрегатом |
| 67 | 20A* | Нагреватель кислородного датчика, датчик массового расхода воздуха, электромагнитный клапан изменения фаз газораспределения, соленоид вентиляции адсорбера, соленоид продувки адсорбера |
| 68 | 20A* | Катушки зажигания |
| 69 | 20A* | Мощность автомобиля №1 (модуль управления силовым агрегатом) |
| 70 | 15 А* | Муфта кондиционера, катушки реле управления вентилятором (1-3), регулируемый компрессор кондиционера, прогрев вспомогательной трансмиссии, управление перепускным клапаном турбонаддува, электронный перепускной клапан компрессора, модуль полного привода, обогреватель принудительной вентиляции картера |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Не используется |
| 76 | — | Не используется |
| 77 | — | Не используется |
| 78 | 20A* | Правая газоразрядная фара высокой интенсивности |
| 79 | 5A* | Модуль адаптивного круиз-контроля |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Не используется |
| 86 | 7,5 А* | Поддерживающее питание и реле модуля управления силовым агрегатом, соленоид вентиляции адсорбера |
| 87 | 5A* | Реле запуска/запуска |
| 88 | — | Реле запуска/запуска |
| 89 | 5A* | Катушка реле переднего вентилятора, модуль рулевого управления с электроусилителем |
| 90 | 10 А* | Запуск/запуск модуля управления силовым агрегатом |
| 91 | 10 А* | Модуль адаптивного круиз-контроля |
| 92 | 10 А* | Модуль антиблокировочной системы тормозов, модуль адаптивного головного света |
| 93 | 5A* | Реле обогревателя заднего стекла |
| 94 | 30А** | Панель предохранителей в салоне пуск/старт |
| 95 | — | Не используется |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
2014
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Левый передний и правый задний интеллектуальные стеклоподъемники |
| 2 | 15A | Электропитание переключателя сиденья водителя |
| 3 | 30A | Мотор умного стеклоподъемника правого переднего окна |
| 4 | 10A | Реле и катушка энергосбережения для ламп Demand |
| 5 | 20A | Аудио усилители |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Логика модуля сиденья водителя, Модуль зоны левой передней двери, Клавиатура |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Модуль SYNC, Многофункциональные дисплеи, Электронная отделочная панель, Модуль радиочастотного приемопередатчика |
| 10 | 10A | Реле дополнительного оборудования |
| 11 | 10A | Интеллектуальная логика модуля доступа, проекционный дисплей |
| 12 | 15A | Лампа-лужа, Светодиодная подсветка, Внутреннее освещение |
| 13 | 15A | Правый передний поворот, правый задний поворот |
| 14 | 15A | Левый передний поворот, левый задний поворот |
| 15 | 15A | Стоп-сигнал, резервный фонарь |
| 16 | 10A | Правый передний ближний свет |
| 17 | 10A | Левый передний ближний свет |
| 18 | 10A | Кнопка запуска, подсветка клавиатуры, блокировка переключения тормозов, пробуждение модуля управления силовым агрегатом, модуль приемопередатчика иммобилайзера |
| 19 | 20A | Аудиоусилитель |
| 20 | 20A | Реле электродвигателя блокировки, реле электродвигателя блокировки водителя |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Логика модуля управления на рулевом колесе, Комбинация приборов |
| 24 | 15A | Модуль управления рулевым колесом, Datalink |
| 25 | 15A | Реле открывания крышки багажника |
| 26 | 5A | Замок зажигания или кнопка запуска |
| 27 | 20A | Мощность модуля интеллектуального доступа |
| 28 | 15A | Не используется (запасной) |
| 29 | 20A | Радио, Модуль глобальной системы позиционирования |
| 30 | 15A | Передние парковочные фонари |
| 31 | 5A | Не используется (запасной) |
| 32 | 15A | Умные стеклоподъемники, главный переключатель стеклоподъемников и зеркал, модуль солнцезащитного козырька заднего стекла, подсветка переключателя блокировки |
| 33 | 10A | Не используется (запасной) |
| 34 | 10A | Модуль помощи при парковке задним ходом, Модуль автоматического управления дальним светом и выездом из полосы движения, Модуль обогрева заднего сиденья, Модуль контроля слепых зон, Задняя видеокамера |
| 35 | 5A | Моторизованный датчик влажности, проекционный дисплей, переключатель контроля тяги |
| 36 | 10A | Рулевое колесо с подогревом |
| 37 | 10A | Не используется (запасной) |
| 38 | 10A | Зеркало с автоматическим затемнением (без модуля автоматического управления дальним светом и выездом из полосы), модуль люка и переключатель |
| 39 | 15A | Дальний свет |
| 40 | 10A | Задние парковочные фонари |
| 41 | 7.5A | Датчик классификации пассажиров, модуль управления системой пассивной безопасности |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Реле противотуманных фар |
| 48 | Автоматический выключатель 30А | Электростеклоподъемник переднего пассажира, Электростеклоподъемники сзади |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30А** | Реле двигателя стеклоочистителя |
| 5 | 50А** | Насос антиблокировочной тормозной системы |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 20А** | Люк, Солнцезащитный козырек с электроприводом |
| 9 | 20А** | Powerpoint второго ряда |
| 10 | — | Не используется |
| 11 | — | Реле обогрева заднего стекла |
| 12 | — | Не используется |
| 13 | — | Сильноточное реле стартера |
| 14 | — | Реле левого вентилятора охлаждения №2 |
| 15 | — | Ультрареле топливного насоса |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 40А** | Реле электродвигателя переднего вентилятора |
| 19 | 30А** | Реле стартера |
| 20 | 20А** | Корзина для хранения |
| 21 | 20А** | Модуль заднего сиденья с подогревом |
| 22 | — | Не используется |
| 23 | 30А** | Сиденье водителя с электроприводом, модуль памяти |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 40А** | Реле обогрева заднего стекла |
| 27 | 20А** | Зажигалка |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | 40А** | Реле электровентилятора 1 |
| 30 | 40А** | Реле электровентилятора 2 |
| 31 | 25А** | Реле электровентилятора 3 |
| 32 | — | Не используется |
| 33 | — | Реле правого вентилятора охлаждения |
| 34 | — | Сильноточное реле электродвигателя вентилятора |
| 35 | — | Реле левого вентилятора охлаждения №1 |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское сиденье с электроприводом |
| 43 | 20А** | Клапаны антиблокировочной тормозной системы |
| 44 | — | Не используется |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15 А* | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | — | Не используется |
| 57 | 20A* | Левая газоразрядная фара высокой интенсивности |
| 58 | 10 А* | Генератор |
| 59 | 10 А* | Выключатель тормоза |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | 10 А* | Реле муфты кондиционера |
| 63 | — | Не используется |
| 64 | — | Не используется |
| 65 | 30A* | Реле топливного насоса, топливные форсунки |
| 66 | — | Реле модуля управления силовым агрегатом |
| 67 | 20A* | Нагреватель кислородного датчика, датчик массового расхода воздуха, электромагнитный клапан изменения фаз газораспределения, соленоид вентиляции адсорбера, соленоид продувки адсорбера |
| 68 | 20A* | Катушки зажигания |
| 69 | 20A* | Мощность автомобиля №1 (модуль управления силовым агрегатом) |
| 70 | 15 А* | Муфта кондиционера, катушки реле управления вентилятором (1-3), регулируемый компрессор кондиционера, прогрев вспомогательной трансмиссии, управление перепускным клапаном турбонаддува, электронный перепускной клапан компрессора, модуль полного привода, обогреватель принудительной вентиляции картера |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Не используется |
| 76 | — | Не используется |
| 77 | — | Не используется |
| 78 | 20A* | Правая газоразрядная фара высокой интенсивности |
| 79 | 5A* | Модуль адаптивного круиз-контроля |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Не используется |
| 86 | 7,5 А* | Поддерживающее питание и реле модуля управления силовым агрегатом, соленоид вентиляции адсорбера |
| 87 | 5A* | Реле запуска/запуска |
| 88 | — | Реле запуска/запуска |
| 89 | 5A* | Катушка реле переднего вентилятора, модуль рулевого управления с электроусилителем |
| 90 | 10 А* | Запуск/запуск модуля управления силовым агрегатом |
| 91 | 10 А* | Модуль адаптивного круиз-контроля |
| 92 | 10 А* | Модуль антиблокировочной системы тормозов, модуль адаптивного головного света |
| 93 | 5A* | Реле обогревателя заднего стекла |
| 94 | 30А** | Панель предохранителей в салоне пуск/старт |
| 95 | — | Не используется |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
2015
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Левый передний и правый задний интеллектуальные стеклоподъемники |
| 2 | 15A | Электропитание переключателя сиденья водителя |
| 3 | 30A | Мотор умного стеклоподъемника правого переднего окна |
| 4 | 10A | Реле и катушка энергосбережения ламп Demand |
| 5 | 20A | Аудио усилители |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Логика модуля сиденья водителя, Модуль зоны левой передней двери, Клавиатура |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Модуль SYNC, Многофункциональные дисплеи, Электронная отделочная панель, Модуль радиочастотного приемопередатчика |
| 10 | 10A | Реле дополнительного оборудования |
| 11 | 10A | Интеллектуальная логика модуля доступа, проекционный дисплей |
| 12 | 15A | Лампа-лужа, Светодиодная подсветка, Внутреннее освещение |
| 13 | 15A | Правый передний поворот, правый задний поворот |
| 14 | 15A | Левый передний поворот, левый задний поворот |
| 15 | 15A | Стоп-сигнал, резервный фонарь |
| 16 | 10A | Правый передний ближний свет |
| 17 | 10A | Левый передний ближний свет |
| 18 | 10A | Кнопка запуска, подсветка клавиатуры, блокировка переключения тормозов, пробуждение модуля управления силовым агрегатом, модуль приемопередатчика иммобилайзера |
| 19 | 20A | Аудиоусилитель |
| 20 | 20A | Реле электродвигателя блокировки, реле электродвигателя блокировки водителя |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Логика модуля управления на рулевом колесе, Комбинация приборов |
| 24 | 15A | Модуль управления рулевым колесом, Datalink |
| 25 | 15A | Реле открывания крышки багажника |
| 26 | 5A | Замок зажигания или кнопка запуска |
| 27 | 20A | Мощность модуля интеллектуального доступа |
| 28 | 15A | Не используется (запасной) |
| 29 | 20A | Радио, Модуль глобальной системы позиционирования |
| 30 | 15A | Передние парковочные фонари |
| 31 | 5A | Не используется (запасной) |
| 32 | 15A | Умные стеклоподъемники, главный переключатель стеклоподъемников и зеркал, модуль солнцезащитного козырька заднего стекла, подсветка переключателя блокировки |
| 33 | 10A | Не используется (запасной) |
| 34 | 10A | Модуль помощи при парковке задним ходом, модуль автоматического управления дальним светом и выездом из полосы движения, модуль обогрева заднего сиденья, модуль контроля слепых зон, задняя видеокамера |
| 35 | 5A | Моторизованный датчик влажности, проекционный дисплей, переключатель контроля тяги |
| 36 | 10A | Рулевое колесо с подогревом |
| 37 | 10A | Не используется (запасной) |
| 38 | 10A | Зеркало с автоматическим затемнением (без модуля автоматического управления дальним светом и выездом из полосы), модуль люка и переключатель |
| 39 | 15A | Дальний свет |
| 40 | 10A | Задние парковочные фонари |
| 41 | 7.5A | Датчик классификации пассажиров, модуль управления системой пассивной безопасности |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Реле противотуманных фар |
| 48 | Автоматический выключатель 30А | Электростеклоподъемник переднего пассажира, Электростеклоподъемники сзади |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30А** | Реле двигателя стеклоочистителя |
| 5 | 50А** | Насос антиблокировочной тормозной системы |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 20А** | Люк, Солнцезащитный козырек с электроприводом |
| 9 | 20А** | Powerpoint второго ряда |
| 10 | — | Не используется |
| 11 | — | Реле обогрева заднего стекла |
| 12 | — | Не используется |
| 13 | — | Сильноточное реле стартера |
| 14 | — | Реле левого вентилятора охлаждения №2 |
| 15 | — | Ультрареле топливного насоса |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | 40А** | Реле электродвигателя переднего вентилятора |
| 19 | 30А** | Реле стартера |
| 20 | 20А** | Корзина для хранения |
| 21 | 20А** | Модуль заднего сиденья с подогревом |
| 22 | — | Реле управления массажем сидений |
| 23 | 30А** | Сиденье водителя с электроприводом, модуль памяти |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 40А** | Реле обогрева заднего стекла |
| 27 | 20А** | Зажигалка |
| 28 | 30А** | Сиденья с климат-контролем |
| 29 | 40А** | Реле электровентилятора 1 |
| 30 | 40А** | Реле электровентилятора 2 |
| 31 | 25А** | Реле электровентилятора 3 |
| 32 | — | Реле сиденья с электроприводом |
| 33 | — | Реле правого вентилятора охлаждения |
| 34 | — | Сильноточное реле электродвигателя вентилятора |
| 35 | — | Реле левого вентилятора охлаждения №1 |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское сиденье с электроприводом |
| 43 | 20А** | Клапаны антиблокировочной тормозной системы |
| 44 | — | Не используется |
| 45 | 5A* | Датчик дождя |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | 15 А* | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле стеклоочистителя |
| 56 | — | Не используется |
| 57 | 20A* | Левая газоразрядная фара высокой интенсивности |
| 58 | 10 А* | Генератор |
| 59 | 10 А* | Выключатель тормоза |
| 60 | — | Не используется |
| 61 | — | Не используется |
| 62 | 10 А* | Реле муфты кондиционера |
| 63 | — | Не используется |
| 64 | 15 А* | Сиденья с массажным управлением |
| 65 | 30A* | Реле топливного насоса, топливные форсунки |
| 66 | — | Реле модуля управления силовым агрегатом |
| 67 | 20A* | Нагреватель кислородного датчика, датчик массового расхода воздуха, электромагнитный клапан изменения фаз газораспределения, соленоид вентиляции адсорбера, соленоид продувки адсорбера |
| 68 | 20A* | Катушки зажигания |
| 69 | 20A* | Мощность автомобиля №1 (модуль управления силовым агрегатом) |
| 70 | 15 А* | Муфта кондиционера, катушки реле управления вентилятором (1-3), регулируемый компрессор кондиционера, прогрев вспомогательной трансмиссии, управление перепускным клапаном турбонаддува, электронный перепускной клапан компрессора, модуль полного привода, обогреватель принудительной вентиляции картера |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Не используется |
| 76 | — | Не используется |
| 77 | — | Не используется |
| 78 | 20 А* | Правая газоразрядная фара высокой интенсивности |
| 79 | — | Не используется |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | — | Не используется |
| 83 | — | Не используется |
| 84 | — | Не используется |
| 85 | — | Не используется |
| 86 | 7,5 А* | Поддерживающее питание и реле модуля управления силовым агрегатом, соленоид вентиляции адсорбера |
| 87 | 5A* | Реле запуска/запуска |
| 88 | — | Реле запуска/запуска |
| 89 | 5A* | Катушка реле переднего вентилятора, модуль рулевого управления с электроусилителем |
| 90 | 10 А* | Запуск/запуск модуля управления силовым агрегатом |
| 91 | 10 А* | Модуль адаптивного круиз-контроля |
| 92 | 10 А* | Модуль антиблокировочной системы тормозов, модуль адаптивного головного света |
| 93 | 5A* | Реле обогревателя заднего стекла |
| 94 | 30А** | Панель предохранителей в салоне пуск/старт |
| 95 | — | Не используется |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
2016, 2017, 2018, 2019
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Левый передний и правый задний привод умных стеклоподъемников. |
| 2 | 15A | Переключатель сиденья водителя. |
| 3 | 30A | Мотор стеклоподъемника правого переднего стекла. |
| 4 | 10A | Реле энергосбережения ламп Demand. |
| 5 | 20A | Аудио усилитель. |
| 6 | 5A | Не использовался (запасной). |
| 7 | 7,5 А | Логика модуля сиденья водителя. Зональный модуль левой передней двери. Клавиатура. |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | модуль синхронизации. Многофункциональные дисплеи. Электронная финишная панель. Модуль радиочастотного приемопередатчика. |
| 10 | 10A | Запустите вспомогательное реле. |
| 11 | 10A | Логика модуля интеллектуального доступа. Проекционный дисплей. |
| 12 | 15A | Лужайная лампа. Светодиодная подсветка. Внутреннее освещение. |
| 13 | 15A | Указатели правого поворота. |
| 14 | 15A | Указатели левого поворота. |
| 15 | 15A | Стоп-сигнал. Резервная лампа. |
| 16 | 10A | Правый передний ближний свет. |
| 17 | 10A | Левый передний ближний свет. |
| 18 | 10A | Кнопка Пуск. Подсветка клавиатуры. Блокировка переключения тормозов. Пробуждение модуля управления силовым агрегатом. Модуль приемопередатчика иммобилайзера. |
| 19 | 20A | Аудиоусилители. |
| 20 | 20A | Все реле двигателя блокировки и катушка. Реле двигателя блокировки водителя и катушка. |
| 21 | 10A | Расширенный силовой модуль. |
| 22 | 20A | Реле звукового сигнала. |
| 23 | 15A | Логика модуля управления на рулевом колесе Комбинация приборов. |
| 24 | 15A | Модуль управления на руле. Канал передачи данных. |
| 25 | 15A | Выпуск деклида. |
| 26 | 5A | Выключатель зажигания. Кнопочный выключатель зажигания. |
| 27 | 20A | Мощность модуля интеллектуального доступа. |
| 28 | 15A | Не использовался (запасной). |
| 29 | 20A | Радио. Модуль глобальной системы позиционирования. |
| 30 | 15A | Передние парковочные фонари. |
| 31 | 5A | Не использовался (запасной). |
| 32 | 15A | Умные стеклоподъемники. Выключатель главного окна и зеркала. Модуль солнцезащитной шторки заднего стекла. Подсветка переключателя блокировки. |
| 33 | 10A | Не использовался (запасной). |
| 34 | 10A | Модуль помощи при парковке задним ходом. Автоматический модуль дальнего света и выезда из полосы движения. Модуль обогрева заднего сиденья. Модуль контроля слепых зон. Задняя видеокамера. |
| 35 | 5A | Моторизованный датчик влажности. Проекционный дисплей. Переключатель контроля тяги. |
| 36 | 10A | Подогрев руля. |
| 37 | 10A | Не использовался (запасной). |
| 38 | 10A | Зеркало с автоматическим затемнением (без модуля автоматического управления дальним светом и выездом из полосы движения). Модуль люка и переключатель. |
| 39 | 15A | Высокие лучи. |
| 40 | 10A | Задние парковочные фонари. |
| 41 | 7,5 А | Расширенный силовой модуль. |
| 42 | 5A | Не использовался (запасной). |
| 43 | 10A | Не использовался (запасной). |
| 44 | 10A | Не использовался (запасной). |
| 45 | 5A | Не использовался (запасной). |
| 46 | 10A | Модуль климат-контроля. |
| 47 | 15A | Не использовался (запасной). |
| 48 | Автоматический выключатель 30А | Электростеклоподъемник переднего пассажира. Задние электростеклоподъемники. |
| 49 | Реле | Аксессуар с задержкой. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | - | Не используется. |
| 2 | - | Не используется. |
| 3 | - | Не используется. |
| 4 | 30A | Реле мотора стеклоочистителя. |
| 5 | 50A | Насос антиблокировочной тормозной системы. |
| 6 | - | Не используется. |
| 7 | - | Не используется. |
| 8 | 20A | Люк. Мощный солнцезащитный козырек. |
| 9 | 20A | Точка питания второго ряда. |
| 10 | - | Не используется. |
| 11 | Реле | Реле обогрева заднего стекла. |
| 12 | - | Не используется. |
| 13 | Реле | Реле стартера. |
| 14 | Реле | Реле левого вентилятора охлаждения номер 2. |
| 15 | Реле | Реле топливного насоса. |
| 16 | - | Не используется. |
| 17 | - | Не используется. |
| 18 | 40A | Реле электродвигателя переднего вентилятора. |
| 19 | 30A | Реле стартера. |
| 20 | 20A | Точка питания бункера для хранения. |
| 21 | 20A | Модуль обогрева заднего сиденья. |
| 22 | - | Не используется. |
| 23 | 30A | Водительское сиденье с электроприводом. Модуль памяти. |
| 24 | - | Не используется. |
| 25 | - | Не используется. |
| 26 | 40A | Реле обогрева заднего стекла. |
| 27 | 20A | Зажигалка. |
| 28 | 30A | Сиденья с климат-контролем. |
| 29 | 40A | Реле электровентилятора 1. |
| 30 | 40A | Реле электровентилятора 2. |
| 31 | 25 A | Реле электровентилятора 3. |
| 32 | Реле | Реле управления массажем сиденья. |
| 33 | Реле | Реле правого вентилятора охлаждения. |
| 34 | Реле | Реле мотора вентилятора. |
| 35 | Реле | Реле левого вентилятора охлаждения номер 1. |
| 36 | - | Не используется. |
| 37 | - | Не используется. |
| 38 | - | Не используется. |
| 39 | - | Не используется. |
| 40 | - | Не используется. |
| 41 | - | Не используется. |
| 42 | 30A | Пассажирское сиденье с электроприводом. |
| 43 | 20A | Клапаны антиблокировочной тормозной системы. |
| 44 | - | Не используется. |
| 45 | 5A | Датчик дождя. |
| 46 | - | Не используется. |
| 47 | - | Не используется. |
| 48 | - | Не используется. |
| 49 | - | Не используется. |
| 50 | 15A | Подогрев зеркал. |
| 51 | - | Не используется. |
| 52 | - | Не используется. |
| 53 | - | Не используется. |
| 54 | - | Не используется. |
| 55 | Реле | Реле стеклоочистителя. |
| 56 | - | Не используется. |
| 57 | 20A | Левая фара с мощным разрядом. |
| 58 | 10A | Генератор A-line. |
| 59 | 10A | Включатель/выключатель тормоза. |
| 60 | - | Не используется. |
| 61 | - | Не используется. |
| 62 | 10A | Реле муфты кондиционера. |
| 63 | - | Не используется. |
| 64 | 15A | Сиденья с массажным управлением. |
| 65 | 30A | Реле топливного насоса. Топливные форсунки. |
| 66 | Реле | Реле модуля управления силовым агрегатом. |
| 67 | 20A | Подогрев кислородного датчика. Датчик массы воздушного потока. Электромагнитный клапан изменения фаз газораспределения. Соленоид вентиляции адсорбера. Соленоид продувки адсорбера. |
| 68 | 20A | Катушки зажигания. |
| 69 | 20A | Мощность автомобиля 1 (модуль управления силовым агрегатом). |
| 70 | 15A | Муфта кондиционера. Катушки реле управления вентилятором 1-3. Регулируемый компрессор кондиционера. Прогрев вспомогательной трансмиссии. Управление перепускным клапаном турбонаддува. Электронный перепускной клапан компрессора. Модуль полного привода. Нагреватель принудительной вентиляции картера. |
| 71 | - | Не используется. |
| 72 | - | Не используется. |
| 73 | - | Не используется. |
| 74 | - | Не используется. |
| 75 | - | Не используется. |
| 76 | - | Не используется. |
| 77 | - | Не используется. |
| 78 | 20A | Правая газоразрядная фара высокой интенсивности. |
| 79 | - | Не используется. |
| 80 | - | Не используется. |
| 81 | - | Не используется. |
| 82 | - | Не используется. |
| 83 | - | Не используется. |
| 84 | - | Не используется. |
| 85 | - | Не используется. |
| 86 | 7.5A | Модуль управления силовым агрегатом. Поддерживайте питание и реле. Соленоид вентиляции адсорбера. |
| 87 | 5A | Реле запуска/запуска. |
| 88 | Реле | Реле запуска/запуска. |
| 89 | 5A | Катушка реле переднего вентилятора. Модуль рулевого управления с электроусилителем. |
| 90 | 10A | Работа/запуск модуля управления силовым агрегатом. |
| 91 | 10A | Модуль адаптивного круиз-контроля. |
| 92 | 10A | Модуль антиблокировочной тормозной системы. |
| 93 | 5A | Реле обогревателя заднего стекла. |
| 94 | 30A | Панель предохранителей в салоне пуск/запуск. |
| 95 | - | Не используется. |
| 96 | - | Не используется. |
| 97 | - | Не используется. |
| 98 | Реле | Реле муфты кондиционера. |
