Предохранители и реле Ford Taurus X (2008-2009)
Схемы относятся к указанным годам и вариантам Ford Taurus X (2008-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Taurus X 2008-2009 гг.
Предохранители прикуривателя (розетки) в Ford Taurus X Это предохранители №13 (разъем питания — панель приборов), №14 (разъем питания — 2-й ряд), №15 (разъем питания — 3-й ряд) и №16 (разъем питания — консоль) в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

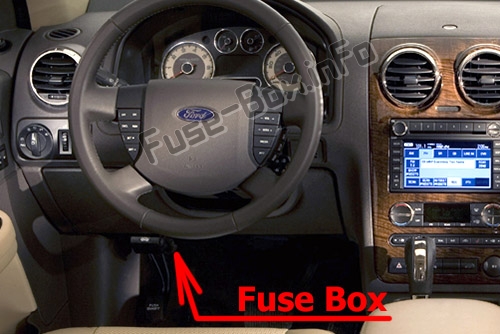

Расположение блока предохранителей
Он расположен слева под панелью приборов.

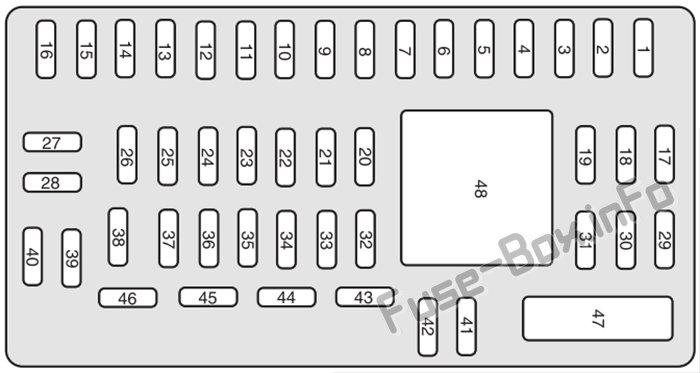

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Умный стеклоподъемник |
| 2 | 15A | Выключатель тормоза, верхний стоп-сигнал |
| 3 | 15A | SDARS, Bluetooth, семейная развлекательная система (FES)/управление задними сиденьями |
| 4 | 30A | Не используется (запасной) |
| 5 | 10A | Логическая мощность SPDJB |
| 6 | 20 A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение, Багажное освещение |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Полный привод |
| 12 | 7.5A | Переключатели сиденья/зеркала с памятью, модуль памяти |
| 13 | 5A | модуль ФЭПС |
| 14 | 10A | Модуль задней двери с электроприводом |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Подача всех электродвигателей блокировки, отпирание задней подъемной двери |
| 18 | 20A | 2-й ряд сидений с электроприводом |
| 19 | 25A | Лунная крыша |
| 20 | 15A | разъем OBD-II |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари, Фонари номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Реле звукового сигнала |
| 25 | 10A | Лампы спроса/Внутренние лампы |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Регулируемый педальный переключатель |
| 28 | 5A | Радио, Стартовый сигнал радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Переключатель отмены овердрайва |
| 31 | 10A | 2008: Компас, зеркало заднего вида с автоматическим затемнением 2009: Не используется (запасной) |
| 32 | 10A | 2008: Модуль управления системой пассивной безопасности 2009: Не используется (запасной) |
| 33 | 10A | 2008: Не используется (запасной) 2009: Модуль управления системой пассивной безопасности |
| 34 | 5A | Модуль полного привода |
| 35 | 10A | Датчик поворота руля, FEPS, Система помощи при парковке сзади, Подогрев сидений |
| 36 | 5A | модуль ПАТС |
| 37 | 10A | Климат-контроль |
| 38 | 20A | Сабвуфер (аудиофильское радио) |
| 39 | 20A | Радио |
| 40 | 20A | Запасной |
| 41 | 15A | Зеркало с микрофоном, Люк в крыше, Переключатели блокировки передних дверей, Радио |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Катушки реле: PDB, вспомогательный кондиционер, передние и задние стеклоочистители, электродвигатель переднего вентилятора |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 47 | 30A | Электрические стеклоподъемники (автоматический выключатель) |
| 48 | — | Дополнительное реле с задержкой |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

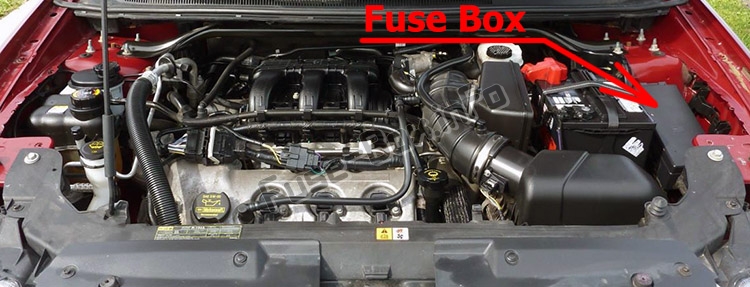

Расположение блока предохранителей

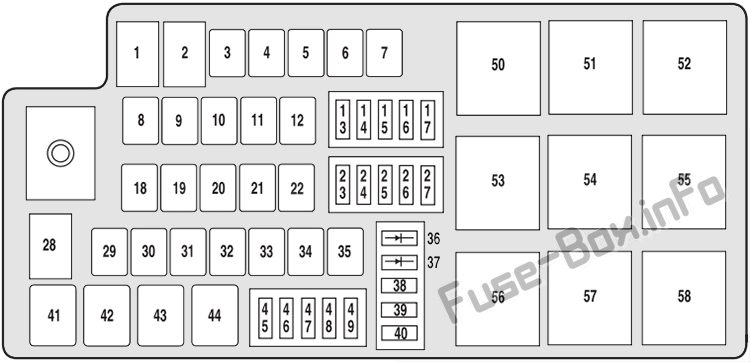

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 80A | мощность СПДЖБ |
| 2 | 80A | мощность СПДЖБ |
| 3 | 30A | Передние дворники |
| 4 | — | Не используется |
| 5 | 20A | Модуль заднего сиденья с подогревом |
| 6 | — | Не используется |
| 7 | 50A | Вентилятор охлаждения двигателя |
| 8 | — | Не используется |
| 9 | 40A | Антиблокировочная тормозная система (ABS)/насос AdvanceTrac |
| 10 | 30A | Стартер |
| 11 | 50A | Реле модуля управления силовым агрегатом (PCM) |
| 12 | 20A | Клапан ABS/Advance Trac |
| 13 | 20A | Розетка (приборная панель) |
| 14 | 20A | Точка питания (2-й ряд) |
| 15 | 20A | Точка питания (3-й ряд) |
| 16 | 20A | Power Point (консоль) |
| 17 | 10A | Генератор |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | 40A | Задний антиобледенитель |
| 21 | 30A | Электродвигатели сидений (пассажирские) |
| 22 | 20A | Модуль обогрева сиденья |
| 23 | 10A | PCM Keep live power, вентиляция канистры |
| 24 | 10A | Реле муфты кондиционера |
| 25 | 25A | Задний стеклоочиститель |
| 26 | 20A | Резервное реле |
| 27 | 15A | Топливное реле (модуль привода топливного насоса, топливный насос) |
| 28 | — | Не используется |
| 29 | 30A | Задняя дверь с электроприводом |
| 30 | — | Не используется |
| 31 | 30A | Реле дополнительного вентилятора |
| 32 | 30A | Моторы сиденья водителя, модуль памяти |
| 33 | 20A | Замок зажигания (к SJB) |
| 34 | — | Не используется |
| 35 | 40A | Двигатель переднего вентилятора кондиционера |
| 36 | 1А диод | Запуск в одно касание |
| 37 | 1А диод | Топливный насос |
| 38 | 10A | IVD, датчик скорости рыскания |
| 39 | 10A | Топливный диод, PCM |
| 40 | 10A | Вспомогательный насос охлаждающей жидкости |
| 41 | Реле Г8ВА | Муфта кондиционера |
| 42 | Реле Г8ВА | Топливный насос |
| 43 | Реле Г8ВА | Резервное копирование |
| 44 | Реле Г8ВА | Задний стеклоочиститель |
| 45 | 10A | Переключатель деактивации управления скоростью, датчик массового расхода воздуха, встроенный модуль VPWR2 |
| 46 | 10A | Реле муфты кондиционера, VPWR3 |
| 47 | 15A | ПКМ VPWR1 |
| 48 | 15A | ПКМ VPWR4 |
| 49 | 15A | Зеркала с подогревом |
| 50 | Полное реле ISO | Реле ПКМ |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | Полное реле ISO | Реле оттайки сзади |
| 54 | Полное реле ISO | Реле электровентилятора |
| 55 | Полное реле ISO | Реле стартера |
| 56 | — | Не используется |
| 57 | Полное реле ISO | Реле переднего стеклоочистителя |
| 58 | — | Не используется |
