Предохранители и реле Ford Territory (2011-2016)
Схемы относятся к указанным годам и вариантам Ford Territory (2011-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

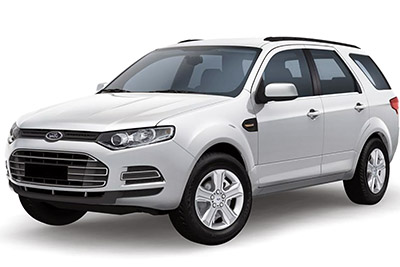

Расположение предохранителей Ford Territory 2011-2016
Предохранители прикуривателя (розетка) на территории Форда Это предохранители №13 и №15 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

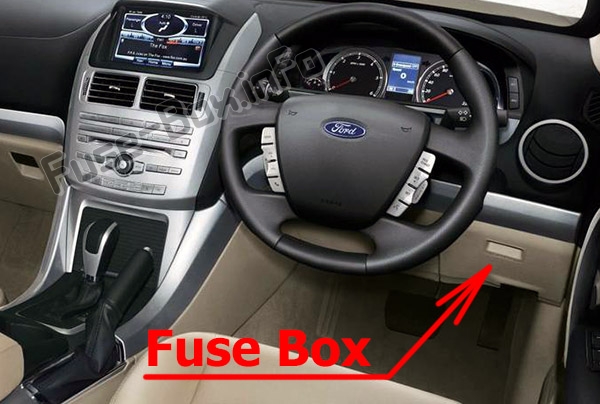

Расположение блока предохранителей
Он расположен за панелью со стороны водителя.

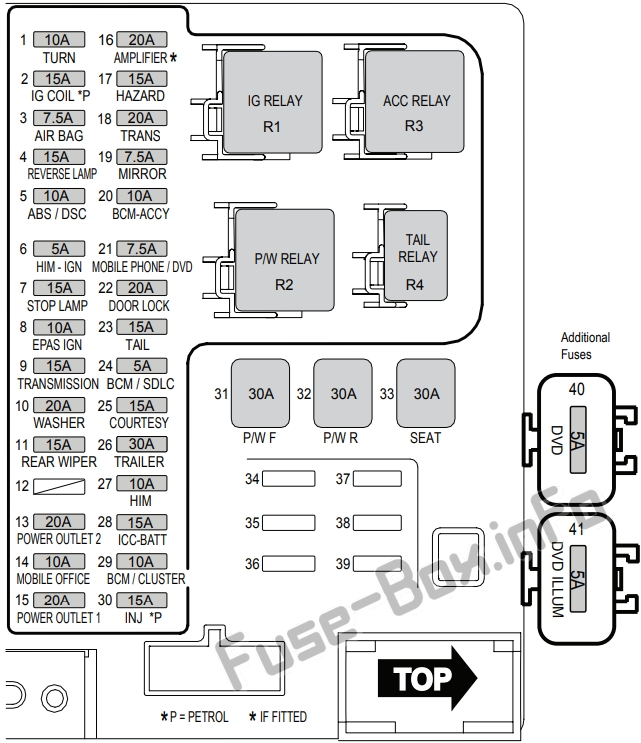

Схема блока предохранителей
| № | Amps | Цвет | Схемы защищены | Type |
|---|---|---|---|---|
| 1 | 10 | Red | Переключатель сигнала поворота | Зажигание |
| 2 | 15 | Blue | Драйвер катушки (бензиновый двигатель) | Зажигание |
| 3 | 7.5 | Коричневый | Воздушная подушка | Зажигание |
| 4 | 15 | Blue | Фонари заднего хода, помощь при парковке | Зажигание |
| 5 | 10 | Red | АБС/ДСК | Зажигание |
| 6 | 5 | Tan | HIM | Зажигание |
| 7 | 15 | Blue | Стоп-сигналы, (PCM) | Зажигание |
| 8 | 10 | Red | EPAS | Зажигание |
| 9 | 15 | Blue | Трансмиссия, полный привод (дизельный двигатель) | Зажигание |
| 10 | 20 | Желтый | Насос омывателя, стеклоочиститель | Аксессуар |
| 11 | 15 | Blue | Стеклоочиститель задний | Аксессуар |
| 12 | - | - | Не используется | - |
| 13 | 20 | Желтый | Розетка 2 | Аксессуар |
| 14 | 10 | Red | Мобильный телефон | Аксессуар |
| 15 | 20 | Желтый | Розетка 1 | Аксессуар |
| 16 | 20 | Желтый | Усилитель | Батарея |
| 17 | 15 | Blue | Сигнал поворота / аварийная сигнализация | Батарея |
| 18 | 20 | Желтый | Трансмиссия, ,AWD (дизельный двигатель) | Батарея |
| 19 | 7.5 | Коричневый | Зеркала с электроприводом, реле антизапотевателя заднего стекла, электрохромное зеркало | Аксессуар |
| 20 | 10 | Red | Модуль управления кузовным оборудованием (BEM), центр управления салоном | Аксессуар |
| 21 | 7.5 | Коричневый | Мобильный телефон/DVD | Батарея |
| 22 | 20 | Желтый | Дверные замки | Батарея |
| 23 | 15 | Blue | Задние/стояночные фонари, приборная панель, центр управления салоном (предохранитель DVD 41) (при наличии) | Аккумулятор — хвостовое реле |
| 24 | 5 | Tan | Модуль управления кузовным оборудованием (BEM)/SDLC | Батарея |
| 25 | 15 | Blue | Внутреннее освещение, антенна, солнечный датчик, коробка передач (спортивная последовательная), диагностический разъем, DVD, датчик дождя | Батарея / Экономия заряда батареи |
| 26 | 30 | Зеленый | Трейлер | Батарея |
| 27 | 10 | Red | HIM | Батарея |
| 28 | 15 | Blue | Внутренний командный центр, дисплей | Батарея |
| 29 | 10 | Red | Комбинация приборов, модуль управления кузовным оборудованием (BEM), | Зажигание |
| 30 | 15 | Blue | Форсунки (бензиновый двигатель) | Зажигание |
| 31 | 30 | Pink | Передние электрические стеклоподъемники | Аккумулятор, реле стеклоподъемника BCM/BEM |
| 32 | 30 | Pink | Задние электрические стеклоподъемники | |
| 33 | 30 | Pink | Сиденья с электроприводом | Батарея |
| 34 | - | - | Не используется | - |
| 35 | - | - | Не используется | - |
| 36 | - | - | Не используется | - |
| 37 | - | - | Не используется | - |
| 38 | - | - | Не используется | - |
| 39 | - | - | Не используется | - |
| Дополнительные предохранители (расположены рядом с DVD-плеером) | ||||
| 40 | 10 / 5 | Красный / Тан | DVD (вход для аксессуаров), (вход для лампы) | Экономия заряда батареи |
| 41 | 5 | Tan | DVD (уровень освещенности) | Выключатель |
| Реле | ||||
| R1 | - | Белый | Зажигание | Зажигание |
| R2 | - | Белый | Электрические стеклоподъемники | BCM/BEM переключение |
| R3 | - | Белый | Аксессуар | Аксессуар |
| R4 | - | Черный | Задние фонари | Выключатель |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

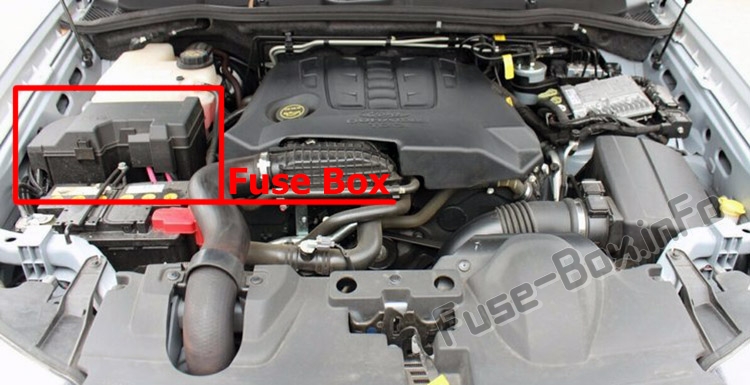

Расположение блока предохранителей
Схема блока предохранителей

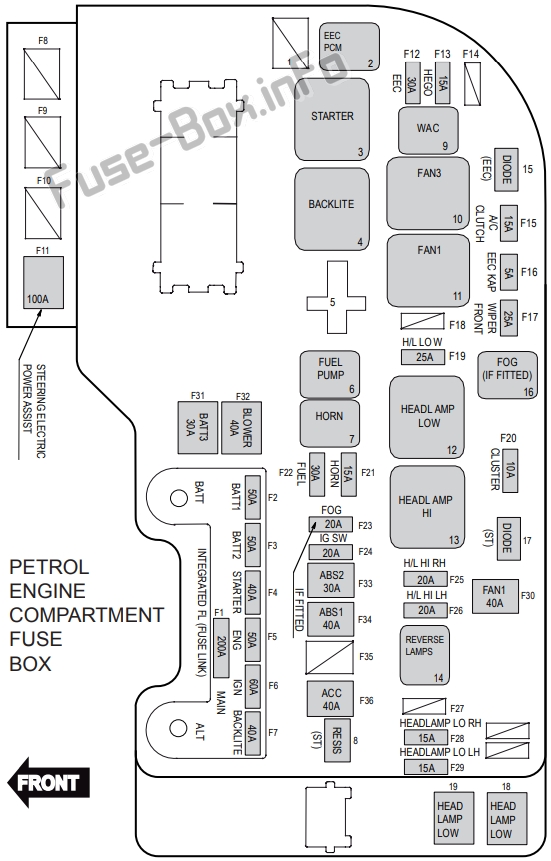

Бензин

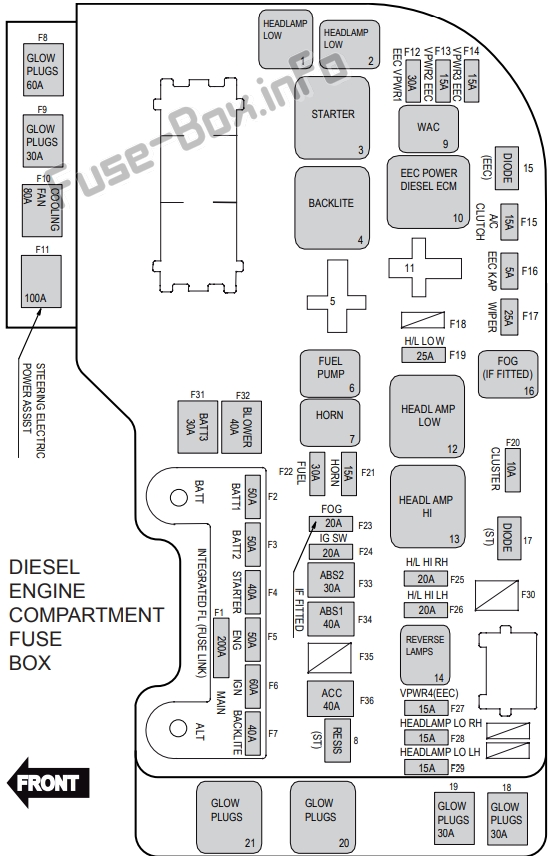

Дизель
| № | Amps | Цвет | Схемы защищены |
|---|---|---|---|
| F1 | 200 | Черный встроенный плавкий предохранитель | Main |
| F2 | 50 | Черный встроенный плавкий предохранитель | Бат 1 |
| F3 | 50 | Черный встроенный плавкий предохранитель | Бат 2 |
| F4 | 40 | Черный встроенный плавкий предохранитель | Стартер |
| F5 | 50 | Черный встроенный плавкий предохранитель | Eng |
| F6 | 60 | Черный встроенный плавкий предохранитель | Зажигание |
| F7 | 40 | Черный встроенный плавкий предохранитель | Подсветка (демистер) |
| F8 | 60 | Желтый-миди-предохранитель | Свечи накаливания 1 (Дизель) |
| F9 | 30 | Оранжево-миди-предохранитель | Свечи накаливания 2 (Дизель) |
| F10 | 80 | Белый-миди-предохранитель | Вентилятор охлаждения (дизель) |
| F11 | 100 | Синий-миди-предохранитель | Электроусилитель рулевого управления (EPAS) |
| F12 | 30 | Зеленый | Бензин: EEC (PCM) продувка адсорбера, IMCC, VCT, катушка топливного реле Дизель: VPWR1 (катушка реле топлива/WAC, ECM) |
| F13 | 20/15 | Желтый/Синий | Бензин: Хего (20А) Дизель: VPWR2 (MAF) (15А) |
| F14 | 15 | Blue | VPWR3 (PCV, VCV) (Дизель) |
| F15 | 15 | Blue | Компрессор кондиционера |
| F16 | 5 | Tan | ЕЕС (PCM/ECM) КАП |
| F17 | 25 | Естественный | Стеклоочиститель передний |
| F18 | - | - | - |
| 18 | 30 | Pink | Свечи накаливания 3 (Дизель) |
| F19 | 25 | Естественный | Выход реле ближнего света фар на предохранители F29 L и F28 R |
| 19 | 30 | Pink | Свечи накаливания 4 (Дизель) |
| F20 | 10 | Red | Кластер |
| F21 | 15 | Blue | Horn |
| F22 | 30 | Зеленый | Fuel |
| F23 | 20 | Желтый | Противотуманная фара |
| F24 | 20 | Желтый | Выключатель зажигания |
| F25 | 20 | Желтый | Фара-Высокая-Правая |
| F26 | 20 | Желтый | Фара-Высокая-Левая |
| F27 | 15 | Blue | VPWR4 (датчик воды в топливе, катушка реле свечи накаливания) (дизель) |
| F28 | 15 | Blue | Налобный фонарь-нижний-правый (лампа проектора) |
| F29 | 15 | Blue | Фара-нижний-левый (лампа проектора) |
| F30 | 40 | Зеленый | Вентилятор 1 (бензин) |
| F31 | 30 | Pink | Бат 3 |
| F32 | 40 | Зеленый | Вентилятор-климат-контроль |
| F33 | 30 | Pink | ABS2 DSC2 (DSC VR) |
| F34 | 40 | Зеленый | ABS1 DSC1 (DSC VR) |
| F35 | - | - | - |
| F36 | 40 | Зеленый | Аксессуар |
| Реле | |||
| 1 | - | Черный | Ближний свет (когда оставлен дальний) (дизель) |
| 2 | - | Черный | Бензин: ПКМ Дизель: ближний свет (когда правый дальний свет) |
| 3 | - | Белый | Стартер |
| 4 | - | Белый | Бэклайт (демистер) |
| 5 | - | - | - |
| 6 | - | Черный | Fuel |
| 7 | - | Черный | Horn |
| 9 | - | Черный | WAC (компрессор кондиционера) |
| 10 | - | Белый | Бензин: Вентилятор 3 Дизель: ECM EEC |
| 11 | - | Белый | Вентилятор 1 (бензин) |
| 12 | - | Белый | Налобный фонарь (низкий) |
| 13 | - | Белый | Фара (высокая) |
| 14 | - | Черный | Задний ход |
| 16 | - | Черный | Fog |
| 18 | - | Черный | Ближний свет фары (правый дальний свет) (бензин) |
| 19 | - | Черный | Ближний свет фары (когда оставлен дальний свет) (бензин) |
| 20 | - | Черный (сильный ток) | Свеча накаливания (дизель) |
| 21 | - | Черный (сильный ток) | Свеча накаливания (дизель) |
| Диод | |||
| 15 | - | Черный | EEC (PCM-бензин) (ECM-дизель) |
| 17 | - | Черный | Стартер |
| Резистор | |||
| 8 | - | Зеленый | Стартер |
