Предохранители и реле Ford Thunderbird (2002-2005)
Схемы относятся к указанным годам и вариантам Ford Thunderbird (2002-2005). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

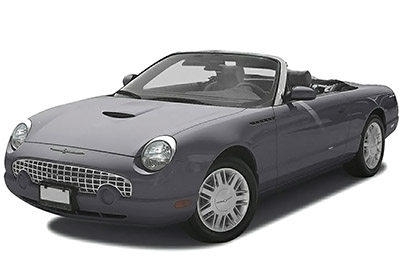

Расположение предохранителей Ford Thunderbird 2002-2005 гг.
Предохранители прикуривателя (розетка) в Ford Thunderbird Это предохранитель № 32 (прикуриватель) в блоке предохранителей панели приборов и предохранитель № 8 (разъем питания) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

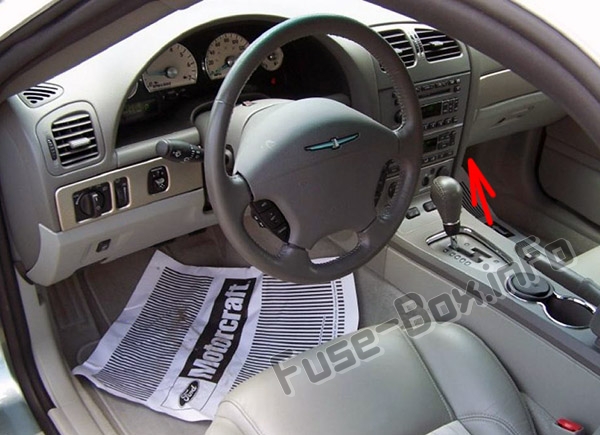

Пассажирский салон
Панель предохранителей расположена на правой боковой панели за крышкой.

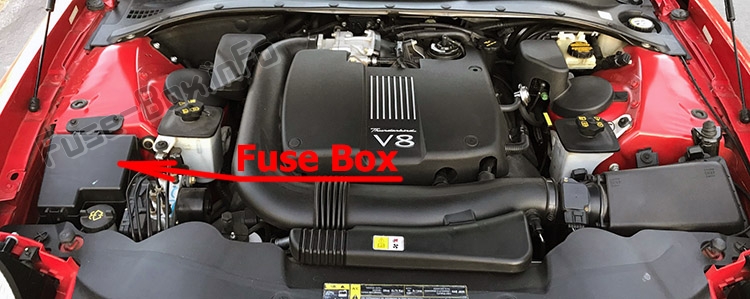

Моторного отсека
Распределительная коробка расположена в моторном отсеке.

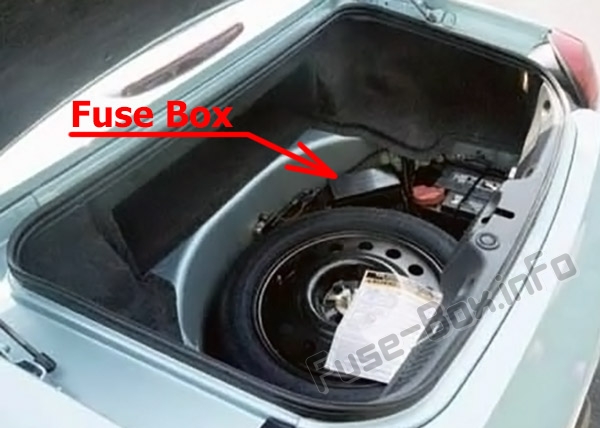

Багажное отделение
Блок предохранителей расположен с правой стороны багажника под облицовкой.
Схемы блока предохранителей
Схемы блока предохранителей
2002

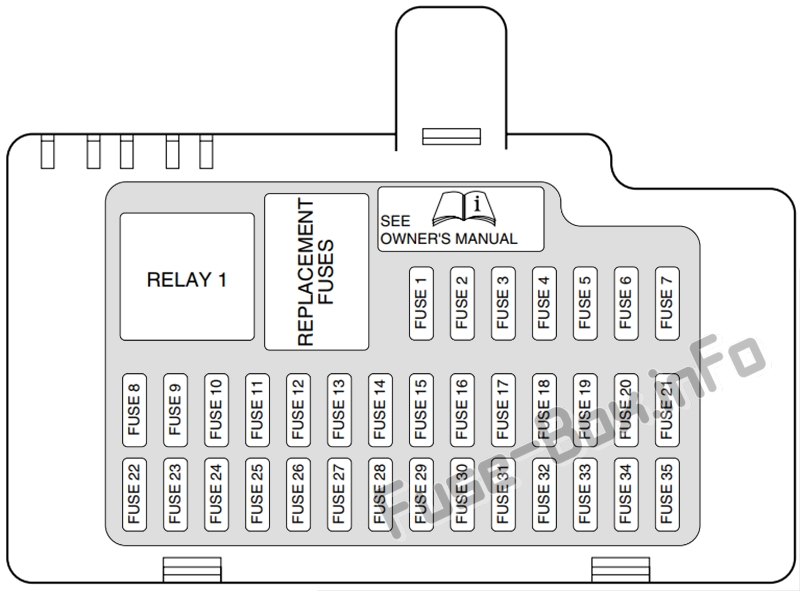

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Катушка реле стартера |
| 2 | 5A | Стартовый сигнал радио |
| 3 | 5A | Модуль АБС |
| 4 | 5A | Катушка PCM, кластер и реле топливного насоса |
| 5 | 5A | Система автоламп, FEM, Т/А переключатель |
| 6 | 10A | БД II |
| 7 | 5A | PCM, RKE, датчик солнечной нагрузки |
| 8 | 5A | Правый поворот/парковка/боковой маркер |
| 9 | 15A | Правая фара |
| 10 | 5A | Левый поворот/парковка/боковой маркер |
| 11 | 15A | Левая фара |
| 12 | 10A | Пэд переключатель |
| 13 | 5A | Кластер |
| 14 | 10A | Подушка безопасности, идентификатор автомобиля |
| 15 | 5A | Не используется (запасной) |
| 16 | 5A | Не используется (запасной) |
| 17 | 5A | Предупреждение генератора и подушки безопасности |
| 18 | 20A | Радио |
| 19 | 20A | Наклон/Теледвигатели |
| 20 | 10A | FEM, DATC, кластер |
| 21 | 10A | Не используется (запасной) |
| 22 | 10A | Не используется (запасной) |
| 23 | 10A | Не используется (запасной) |
| 24 | 5A | приемопередатчик PATS |
| 25 | 10A | Насос омывателя |
| 26 | 3A | Реле стеклоочистителя |
| 27 | 10A | Радио, Мобильный телефон |
| 28 | 10A | Не используется (запасной) |
| 29 | 5A | DATC |
| 30 | 5A | ФЭМ VBATT2 |
| 31 | 10A | Картографические фонари, Внутреннее освещение, S/JB |
| 32 | 20A | Зажигалка |
| 33 | 10A | ФЭМ, больной М. |
| 34 | 5A | Наружное зеркало |
| 35 | 5A | Выключатель педали тормоза DGB, выключатель стоп-сигнала |

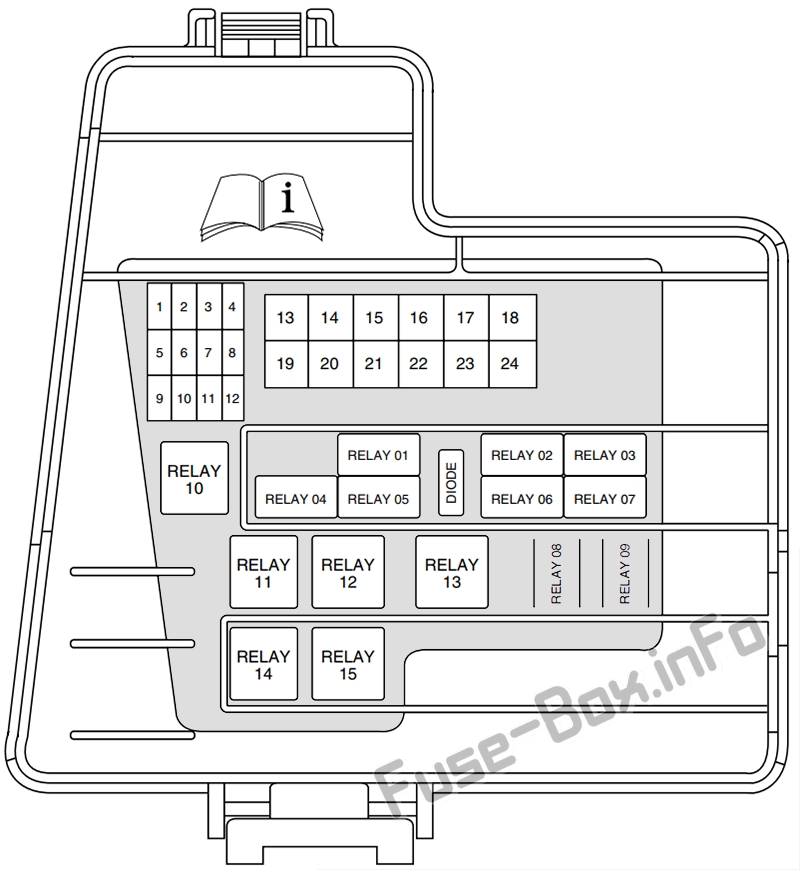

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Муфта кондиционера |
| 2 | 15A | Парк дворников с подогревом |
| 3 | 10A | Парковая лампа |
| 4 | 15A | Horn |
| 5 | 20A | Топливные форсунки |
| 6 | 15A | Соленоид коробки передач |
| 7 | — | Не используется |
| 8 | 20A | Силовая установка |
| 9 | — | Не используется |
| 10 | 15A | соленоид РХХ |
| 11 | 15A | HEGO |
| 12 | 10A | Катушка на штекере |
| 13 | — | Не используется |
| 14 | 30A | Питание модуля АБС |
| 15 | — | Не используется |
| 16 | 30 A | Двигатель вентилятора |
| 17 | — | Не используется |
| 18 | 40A | PCM |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 30 A | соленоид стартера |
| 22 | 30 A | АБС двигатель |
| 23 | — | Не используется (предохранитель) |
| 24 | 30 A | Реле стеклоочистителя |
| Реле 01 | Мини реле | Стеклоочиститель HI/LO |
| Реле 02 | Мини реле | Парк дворников |
| Реле 03 | Мини реле | Катушка на штекере и HEGO |
| Реле 04 | Мини реле | Реле парковки стеклоочистителей с подогревом |
| Реле 05 | Мини реле | Дополнительный насос охлаждающей жидкости (двигатели V8) |
| Реле 06 | Мини реле | Рога |
| Реле 07 | — | Не используется |
| Реле 08 | Мини реле | Муфта кондиционера |
| Реле 09 | — | Не используется |
| Реле 10 | Стандартное реле | Двигатель вентилятора |
| Реле 11 | Стандартное реле | Дворники |
| Реле 12 | — | Не используется |
| Реле 13 | — | Не используется |
| Реле 14 | Стандартное реле | PCM |
| Реле 15 | Стандартное реле | Пусковой двигатель |
| Диод | — | Не используется |

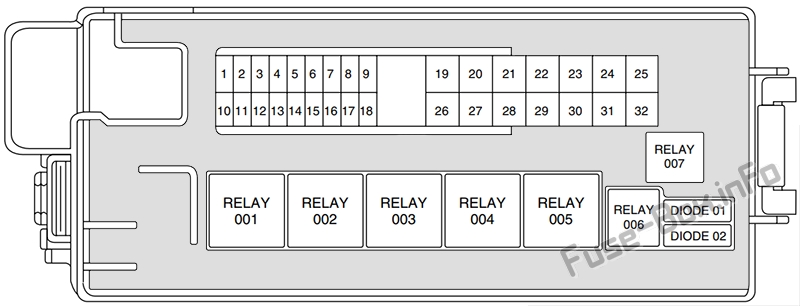

Багажное отделение
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A | Соленоид крышки багажника |
| 2 | 5A | Подсветка номерного знака |
| 3 | 10A | Левый задний поворотник и стоп-сигнал |
| 4 | 10A | Лампа багажного отделения |
| 5 | — | Не используется |
| 6 | 10A | Фонари заднего хода |
| 7 | 10A | Правый задний поворотник и стоп-сигнал |
| 8 | 5A | Центральный верхний стоп-сигнал |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | 5A | Логика REM (при наличии) |
| 13 | — | Не используется |
| 14 | 5A | Катушка реле складного верха |
| 15 | 5A | смысл генератора |
| 16 | — | Не используется |
| 17 | 15A | Топливный насос |
| 18 | 20A | Усилитель сабвуфера |
| 19 | 30A | Водительское сиденье с электроприводом |
| 20 | 30A | ФЭМ — левое переднее окно |
| 21 | — | Не используется |
| 22 | 20A | Замок зажигания |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | П-Дж/Б |
| 26 | 30A | Пассажирское сиденье с электроприводом |
| 27 | 30A | SSP1 |
| 28 | 30A | REM-Правое переднее стекло |
| 29 | 30A | Задний антиобледенитель |
| 30 | — | Не используется |
| 31 | Не используется | |
| 32 | 30A | SSP2 |
| Реле 001 | Полный ISO | SSP1 |
| Реле 002 | Полный ISO | SSP4 |
| Реле 003 | Полный ISO | Задний антиобледенитель |
| Реле 004 | Полный ISO | SSP3 |
| Реле 005 | Полный ISO | SSP2 |
| Реле 006 | — | Не используется |
| Реле 007 | 1/2 ISO | Топливный насос |
| Диод 01 | — | Не используется |
| Диод 02 | 1A | Двигатель топливного насоса |
2003
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Катушка реле стартера |
| 2 | 5A | Стартовый сигнал радио |
| 3 | 5A | Модуль АБС |
| 4 | 5A | Кластер, катушка реле PCM, инерционный переключатель, парковочный переключатель трансмиссии |
| 5 | 5A | Переключатель контроля тяги, переключатель контроля скорости |
| 6 | 10A | БД II |
| 7 | 5A | PCM, RKE, Индикатор кражи |
| 8 | 5A | Правый поворот/парковка/боковой маркер |
| 9 | 15A | Правая фара |
| 10 | 5A | Левый поворот/парковка/боковой маркер |
| 11 | 15A | Левая фара |
| 12 | 10A | Выключатель подушки безопасности пассажира |
| 13 | 5A | Кластер |
| 14 | 10A | Модуль подушки безопасности |
| 15 | 5A | Не используется (запасной) |
| 16 | 5A | Не используется (запасной) |
| 17 | 5A | Кластер |
| 18 | 20A | Радио |
| 19 | 20A | Наклон/Теледвигатели |
| 20 | 10A | FEM, DATC, кластер |
| 21 | 10A | Не используется (запасной) |
| 22 | 10A | Не используется (запасной) |
| 23 | 10A | Не используется (запасной) |
| 24 | 5A | Пассивный противоугонный приемопередатчик |
| 25 | 10A | Не используется (запасной) |
| 26 | 3A | Реле стеклоочистителя |
| 27 | 10A | Радио |
| 28 | 10A | Не используется (запасной) |
| 29 | 5A | DATC |
| 30 | 5A | FEM |
| 31 | 10A | Карта, освещение салона и перчаточного ящика |
| 32 | 20A | Зажигалка |
| 33 | 10A | Диммерные контрольные лампы |
| 34 | 5A | Наружные зеркала |
| 35 | 5A | Выключатель стоп-сигнала |
| Реле 1 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Муфта кондиционера |
| 2 | 15 A | Парк дворников с подогревом |
| 3 | 10A | Парковая лампа |
| 4 | 15 A | Horn |
| 5 | 15 A | Топливные форсунки |
| 6 | 15 A | Соленоид коробки передач |
| 7 | — | Не используется |
| 8 | 20A | Силовая установка |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 15 A | HEGO |
| 12 | 15 A | Катушка на штекере |
| 13 | — | Не используется |
| 14 | 30A | Питание модуля АБС |
| 15 | — | Не используется |
| 16 | 30A | Двигатель вентилятора |
| 17 | — | Не используется |
| 18 | 40A | PCM |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 30A | соленоид стартера |
| 22 | 40A | АБС двигатель |
| 23 | — | Не используется (предохранитель) |
| 24 | 30A | Реле стеклоочистителя |
| Реле 01 | — | Не используется |
| Реле 02 | — | Не используется |
| Реле 03 | Мини реле | Катушка на штекере и HEGO |
| Реле 04 | Мини реле | Реле парковки стеклоочистителей с подогревом |
| Реле 05 | Мини реле | Вспомогательный насос охлаждающей жидкости |
| Реле 06 | Мини реле | Horn |
| Реле 07 | — | Не используется |
| Реле 08 | Мини реле | Муфта кондиционера |
| Реле 09 | 60A | Мотор вентилятора охлаждения |
| Реле 10 | Стандартное реле | Двигатель вентилятора |
| Реле 11 | — | Не используется |
| Реле 12 | — | Не используется |
| Реле 13 | — | Не используется |
| Реле 14 | Стандартное реле | PCM |
| Реле 15 | Стандартное реле | Пусковой двигатель |
| Диод | — | Катушка реле ПКМ |
Багажное отделение
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15 A | Соленоид крышки багажника |
| 2 | 5A | Подсветка номерного знака |
| 3 | 10A | Левый задний поворотник и стоп-сигнал |
| 4 | 10A | Лампа багажного отделения |
| 5 | 5A | REM - чувство жесткого верха |
| 6 | 10A | Фонари заднего хода |
| 7 | 10A | Правый задний поворотник и стоп-сигнал |
| 8 | 5A | Центральный верхний стоп-сигнал |
| 9 | — | Не используется |
| 10 | 15 A | Комплект обогрева пассажира (при наличии) |
| 11 | 15 A | Сиденье водителя с подогревом (при наличии) |
| 12 | 5A | REM |
| 13 | — | Не используется |
| 14 | 5A | Катушка реле складного верха |
| 15 | 5A | смысл генератора |
| 16 | — | Не используется |
| 17 | 15 A | Топливный насос |
| 18 | 20A | Усилитель сабвуфера |
| 19 | 30A | Водительское сиденье с электроприводом |
| 20 | 30A | ФЭМ — левое переднее окно |
| 21 | — | Не используется |
| 22 | 20A | Замок зажигания |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | Панель предохранителей в салоне |
| 26 | 30A | Пассажирское сиденье с электроприводом |
| 27 | 30A | SSP1 |
| 28 | 30A | REM-Правое переднее стекло |
| 29 | 30A | Задний антиобледенитель |
| 30 | — | Не используется |
| 31 | 40A | двигатель с откидным верхом |
| 32 | 30A | SSP2 |
| Реле 001 | Полный ISO | SSP1 |
| Реле 002 | Полный ISO | SSP4 |
| Реле 003 | Полный ISO | Задний антиобледенитель |
| Реле 004 | Полный ISO | SSP3 |
| Реле 005 | Полный ISO | SSP2 |
| Реле 006 | — | Не используется |
| Реле 007 | 1/2 ISO | Топливный насос |
| Диод 01 | — | Не используется |
| Диод 02 | 1A | Катушка реле топливного насоса |
2004, 2005
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Катушка реле стартера |
| 2 | 5A | Стартовый сигнал радио |
| 3 | 5A | Модуль антиблокировочной тормозной системы (ABS) |
| 4 | 5A | Комбинация приборов, катушка реле модуля управления трансмиссией (PCM), инерционный переключатель, парковочный переключатель трансмиссии |
| 5 | 5A | Переключатель контроля тяги, переключатель круиз-деактивации тормоза и переключатель режима трансмиссии |
| 6 | 10A | разъем БД II |
| 7 | 5A | PCM, дистанционный вход без ключа (RKE), противоугонный индикатор |
| 8 | 5A | Правый поворот/стояночный фонарь и боковой габарит |
| 9 | 15A | Правая фара |
| 10 | 5A | Левый поворотный/стояночный фонарь и боковой габарит |
| 11 | 15A | Левая фара |
| 12 | 10A | Индикатор включения/выключения подушки безопасности пассажира |
| 13 | 5A | Кластер |
| 14 | 10A | Модуль подушки безопасности |
| 15 | 5A | Не используется (запасной) |
| 16 | 5A | Модули обогрева сидений водителя и пассажира |
| 17 | 5A | Кластер |
| 18 | 20A | Радио, Центральный усилитель изображения |
| 19 | 15A | Наклон/Теледвигатели |
| 20 | 10A | Передний электронный модуль (FEM), двойной автоматический контроль температуры (DATC), кластер |
| 21 | 10A | Не используется (запасной) |
| 22 | 10A | Не используется (запасной) |
| 23 | 10A | Не используется (запасной) |
| 24 | 5A | Пассивный противоугонный приемопередатчик |
| 25 | 10A | Не используется (запасной) |
| 26 | 3A | Модуль стеклоочистителя |
| 27 | 10A | Радио |
| 28 | 10A | Не используется (запасной) |
| 29 | 5A | DATC |
| 30 | 5A | FEM |
| 31 | 10A | Освещение перчаточного ящика и пространства для ног |
| 32 | 20A | Зажигалка |
| 33 | 10A | FEM (диммерные контрольные лампы) |
| 34 | 5A | Наружные зеркала |
| 35 | 5A | Переключатель педали тормоза |
| Реле 1 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Муфта кондиционера |
| 2 | — | Не используется |
| 3 | 10A | Парковая лампа |
| 4 | 20A | Horn |
| 5 | 15 A | Топливные форсунки |
| 6 | 15 A | Соленоиды коробки передач |
| 7 | — | Не используется |
| 8 | 20A | Силовая установка |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 15 A | Датчики кислорода в выхлопных газах с подогревом (HEGO) |
| 12 | 15 A | Катушка на штекере |
| 13 | — | Не используется |
| 14 | 30A | Питание модуля АБС |
| 15 | — | Не используется |
| 16 | 30A | Двигатель вентилятора |
| 17 | — | Не используется |
| 18 | 40A | PCM |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 30A | соленоид стартера |
| 22 | 40A | насос АБС |
| 23 | — | Не используется (предохранитель) |
| 24 | 30A | Модуль стеклоочистителя |
| Реле 01 | — | Не используется |
| Реле 02 | — | Не используется |
| Реле 03 | Реле 1/2 ISO | Катушка на штекере и HEGO |
| Реле 04 | — | Не используется |
| Реле 05 | Реле 1/2 ISO | Вспомогательный насос охлаждающей жидкости |
| Реле 06 | Реле 1/2 ISO | Horn |
| Реле 07 | — | Не используется |
| Реле 08 | Реле 1/2 ISO | Муфта кондиционера |
| 09 | 60A | Мотор вентилятора охлаждения |
| Реле 10 | Полное реле ISO | Двигатель вентилятора |
| Реле 11 | — | Не используется |
| Реле 12 | — | Не используется |
| Реле 13 | — | Не используется |
| Реле 14 | Полное реле ISO | PCM |
| Реле 15 | Полное реле ISO | Пусковой двигатель |
| Диод | — | Катушка реле ПКМ |
Багажное отделение
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15 A | Модуль электроники рева (REM) |
| 2 | 5A | Подсветка номерного знака и задние боковые габариты |
| 3 | 10A | Левый задний стоп-сигнал/поворот/задний фонарь |
| 4 | 10A | Лампа багажного отделения, плафон для карты/подсветки, передатчик Homelink |
| 5 | 5A | REM - чувство жесткого верха |
| 6 | 10A | Фонари заднего хода |
| 7 | 10A | Правый задний стоп-сигнал/поворот/задний фонарь |
| 8 | 5A | Центральный верхний стоп-сигнал |
| 9 | — | Не используется |
| 10 | 15 A | Пассажирское сиденье с подогревом |
| 11 | 15 A | Водительское сиденье с подогревом |
| 12 | 5A | REM |
| 13 | — | Не используется |
| 14 | 5A | Катушка реле складного верха |
| 15 | 5A | смысл генератора |
| 16 | — | Не используется |
| 17 | 15 A | Топливный насос |
| 18 | 20A | Усилитель сабвуфера |
| 19 | 30A | Водительское сиденье с электроприводом |
| 20 | 30A | ФЭМ — левое переднее окно |
| 21 | — | Не используется |
| 22 | 20A | Замок зажигания |
| 23 | 30A | SSP4 |
| 24 | 30A | SSP3 |
| 25 | 40A | Панель предохранителей в салоне |
| 26 | 30A | Пассажирское сиденье с электроприводом |
| 27 | 30A | SSP1 |
| 28 | 30A | REM-Правое переднее стекло |
| 29 | 30A | Задний антиобледенитель |
| 30 | — | Не используется |
| 31 | 40A | двигатель с откидным верхом |
| 32 | 30A | SSP2 |
| Реле 001 | Полный ISO | SSP1 |
| Реле 002 | Полный ISO | SSP4 |
| Реле 003 | Полный ISO | Задний антиобледенитель |
| Реле 004 | Полный ISO | SSP3 |
| Реле 005 | Полный ISO | SSP2 |
| Реле 006 | — | Не используется |
| Реле 007 | 1/2 ISO | Топливный насос |
| Диод 01 | — | Не используется |
| Диод 02 | 1A | Катушка реле топливного насоса |
