Предохранители и реле Ford Transit (2000-2006)
Схемы относятся к указанным годам и вариантам Ford Transit (2000-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

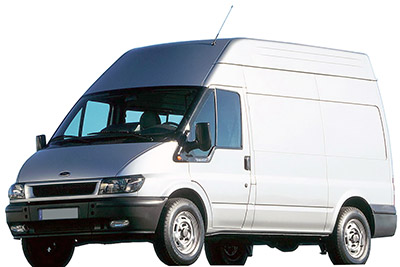

Расположение предохранителей Ford Transit/Tourneo 2000-2006 гг.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

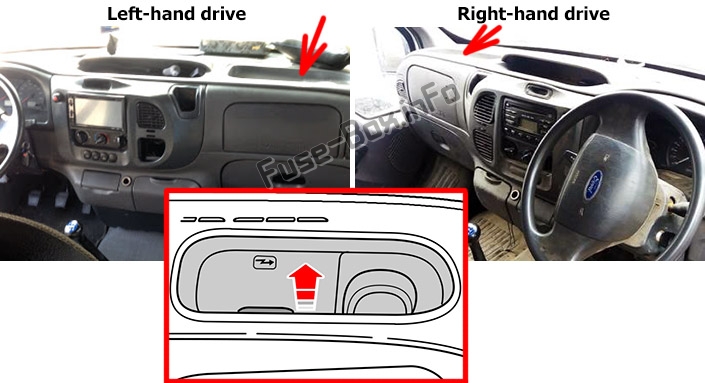

Расположение блока предохранителей
Он находится под вещевым ящиком со стороны пассажира на приборной панели (поднимите вещевой ящик за ручку).

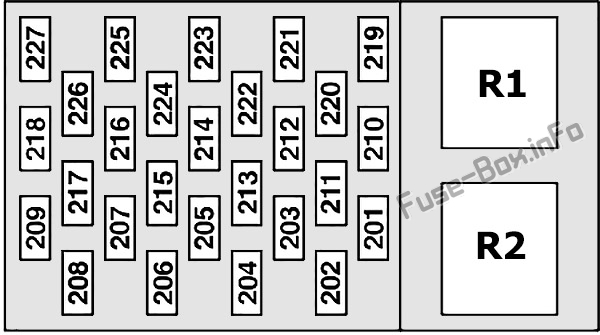

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 201 | 15А | Комбинация приборов, дворник заднего стекла, часы |
| 202 | 5A | Обогрев лобового стекла |
| 203 | 20А | Противотуманные фары |
| 204 | - | Не используется |
| 205 | 15А | Управление светом, указатели поворотов, многофункциональный рычаг, управление двигателем, зажигание |
| 206 | 5A | Подсветка номерного знака |
| 207 | 10А | Модуль подушки безопасности |
| 208 | 10А | Подсветка комбинации приборов |
| 209 | 15А | Боковые фонари |
| 210 | 15А | Тахометр, часы |
| 211 | 30А | Моторчик заднего отопителя |
| 212 | 10А | Зажигалка |
| 213 | 10А | Задний кондиционер |
| 214 | 15А | Освещение салона, электрические зеркала |
| 215 | 20А | Обогрев лобового стекла, подогрев передних сидений, дополнительный отопитель |
| 216 | 20А | Вспомогательная розетка |
| 217 | 15А | Обогрев заднего стекла, подогрев наружных зеркал |
| 218 | - | Не используется |
| 219 | 30А | Электрические окна |
| 220 | 20А | Обогрев заднего стекла |
| 221 | 15А | Выключатель стоп-сигнала |
| 222 | 15А | Радио |
| 223 | 30А | Двигатель вентилятора отопителя |
| 224 | 20А | Переключатель фар |
| 225 | 15А | Кондиционирование воздуха |
| 226 | 20А | Аварийная сигнализация, указатели поворотов |
| 227 | 5A | Радио, АБС |
| Вспомогательные предохранители (кронштейн за приборной панелью) | ||
| 230 | 15A | Центральный замок, сигнализация |
| 231 | 15A | Центральный замок, сигнализация |
| Реле | ||
| R1 | Зажигание | |
| R2 | Дворники |

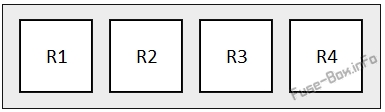

Блок реле (шасси с кабиной без системы парковки)
| № | Реле |
|---|---|
| R1 | Внутреннее освещение |
| R2 | Обогрев лобового стекла (правый) |
| R3 | Обогрев заднего стекла |
| R4 | Обогрев лобового стекла (левый) |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

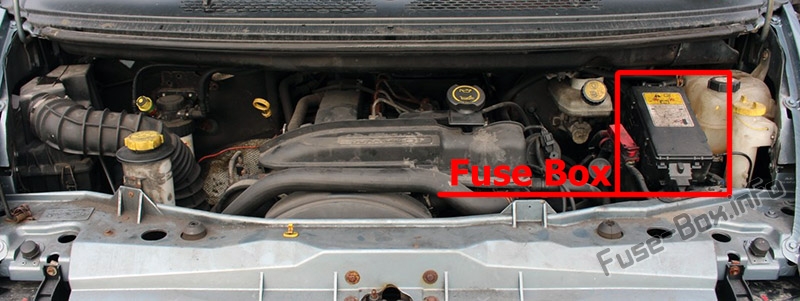

Расположение блока предохранителей

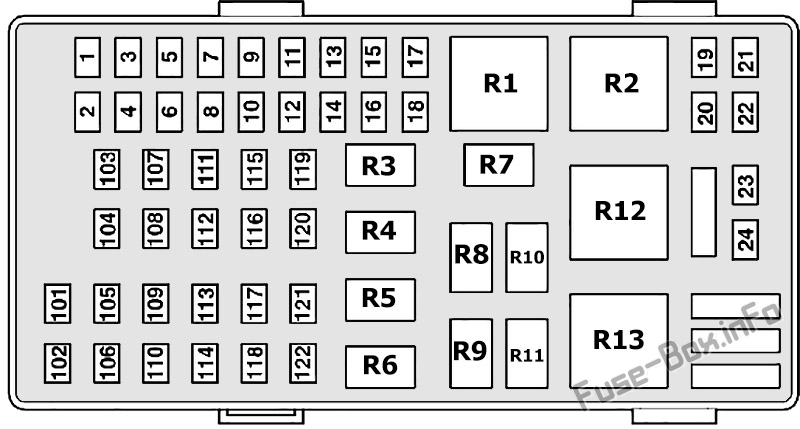

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 5A | механическая коробка передач с автоматическим переключением передач |
| 2 | - | Не используется |
| 3 | 20А | Дневные ходовые огни, ближний свет |
| 4 | 5A | Датчик напряжения аккумуляторной батареи (Дизельные двигатели) |
| 5 | 20А | Выключатель подачи топлива |
| 6 | 30А | Буксировочное оборудование |
| 7 | 15А | Рог |
| 8 | 20А | АБС |
| 9 | 20А | Дальний свет |
| 10 | 10А | Кондиционирование воздуха |
| 11 | 20А | Омыватели лобового стекла, омыватели заднего стекла |
| 12 | - | Не используется |
| 13 | 30А | Многофункциональный рычаг, стеклоочистители |
| 14 | 15А | Фонарь заднего хода |
| 15 | 5A | Модуль системы иммобилизации двигателя |
| 16 | 5A | Электронное управление двигателем |
| 17 | 30А | Буксировочное оборудование |
| 18 | - | Не используется |
| 19 | 5A | механическая коробка передач с автоматическим переключением передач |
| 20 | 15А | механическая коробка передач с автоматическим переключением передач |
| 21 | 20А | Управление двигателем |
| 22 | 20А | Топливный насос |
| 23 | 10А | Ближний свет, правая сторона |
| 24 | 10А | Ближний свет, левая сторона |
| 101 | 40А | АБС |
| 102 | 40А | Обогрев лобового стекла левая сторона |
| 103 | 50А | Основной источник питания для электрической системы |
| 104 | 50А | Основной источник питания для электрической системы |
| 105 | 40А | Вентилятор охлаждения двигателя (двигатели 2.0 Diesel и 2.3 DOHC) |
| 106 | 30А | Зажигание |
| 107 | 30А | Зажигание |
| 108 | - | Не используется |
| 109 | 40А | Вентилятор охлаждения двигателя (двигатели 2.0 Diesel и 2.3 DOHC) |
| 110 | 40А | Обогрев лобового стекла, правая сторона |
| 111 | 30А | Зажигание |
| 112 | - | Не используется |
| 113 | 40А | механическая коробка передач с автоматическим переключением передач |
| 114 -122 | - | Не используется |
| Реле | ||
| R1 | Стартер | |
| R2 | Свеча накаливания | |
| R3 | Horn | |
| R4 | Фары дальнего света | |
| R5 | Индикатор зарядки аккумулятора | |
| R6 | Фары ближнего света | |
| R7 | Управление двигателем | |
| R8 | Проверка лампы | |
| R9 | Топливный насос | |
| R10 | A/C | |
| R11 | Топливный насос | |
| R12 | Электрический вентилятор 1 | |
| R13 | Основное зажигание |
Релейная коробка
| № | Реле |
|---|---|
| R1 | Система зарядки |
| R2 | Указатель поворота (правый), прицеп |
| R3 | Не используется |
| R4 | Указатель поворота (левый), прицеп |
| R5 | Электрический вентилятор 2 |
| R6 | Активный компрессор подвески |
