Предохранители и реле Ford Transit (2007-2014)
Схемы относятся к указанным годам и вариантам Ford Transit (2007-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Transit/Tourneo 2007-2014
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

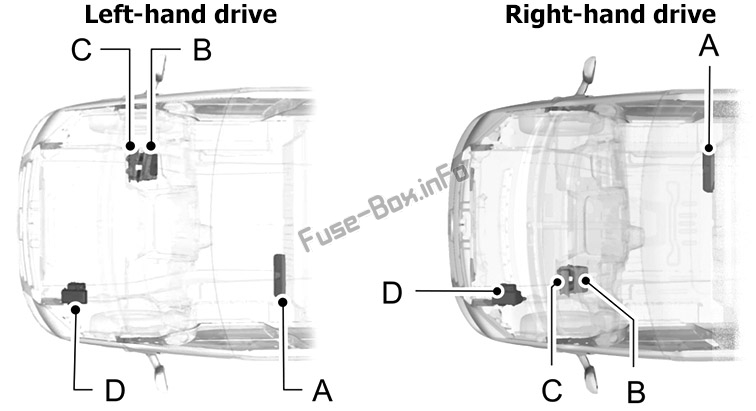

A – блок предохранителей;
B — стандартный релейный блок;
C – распределительная коробка салона;
D – Распределительная коробка моторного отсека.

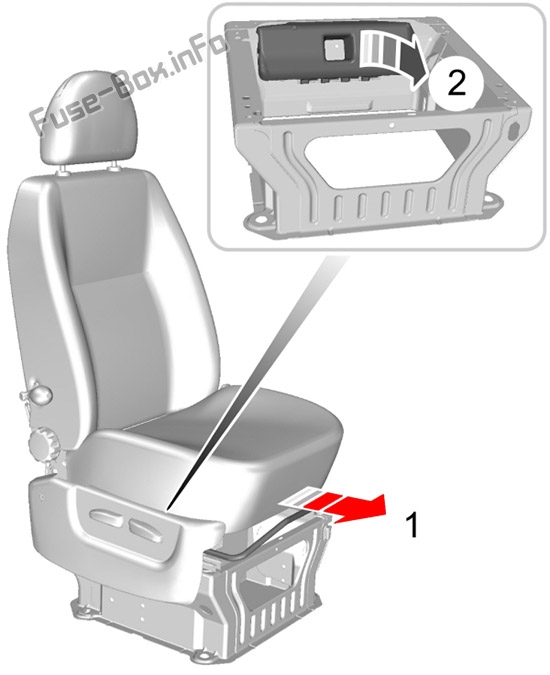

Блок предохранителей
Он находится под сиденьем водителя.
Стандартный релейный блок
Он расположен за перчаточным ящиком.

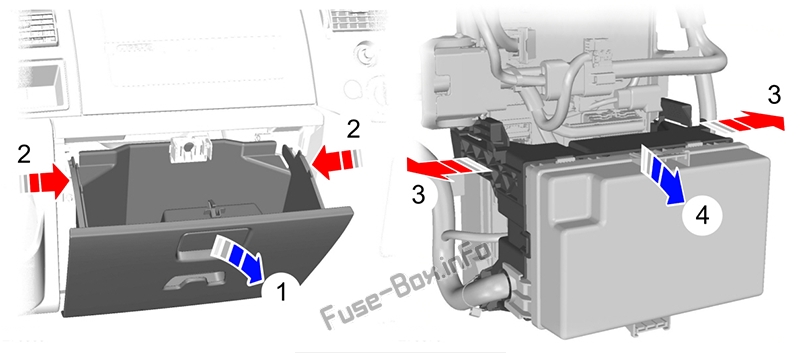

Распределительная коробка пассажира
Он расположен за перчаточным ящиком.

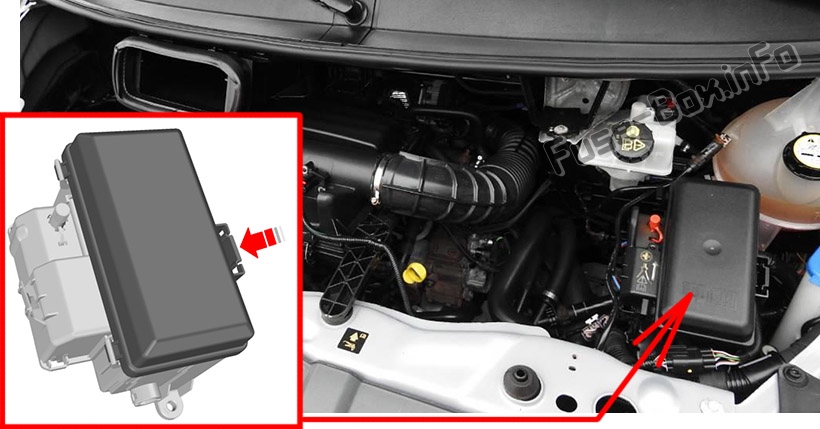

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

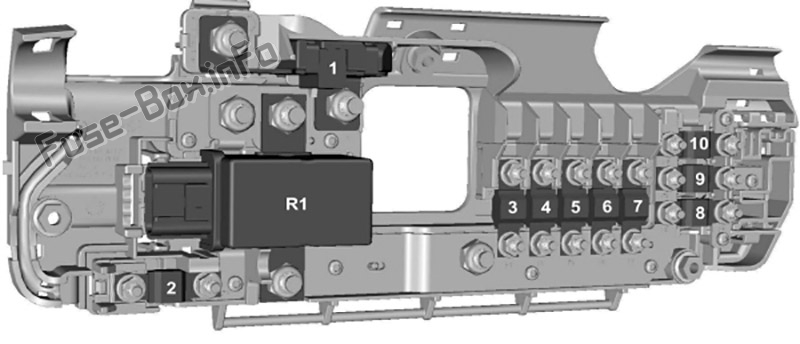

Блок предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 350А | Стартер и генератор |
| 2 | 60А | Электропитание распределительной коробки пассажира - реле запуска / распределительная коробка пассажира KL15 для Start-Stop |
| 3 | 100А | Электропитание распределительной коробки двигателя - релевантно при невозможности запуска |
| 4 | 40А | Обогрев лобового стекла справа |
| 5 | 100А | Электропитание стандартного релейного блока - релевантно при невозможности пуска |
| 6 | 40А | Обогрев лобового стекла слева |
| 7 | 60А | Электропитание распределительной коробки пассажира - релевантно при невозможности запуска |
| 8 | 60А | точка подключения клиентов |
| 9 | 60А | точка подключения клиентов |
| 10 | 60А | точка подключения клиентов |
| R1 | Реле выключателя второго аккумулятора |

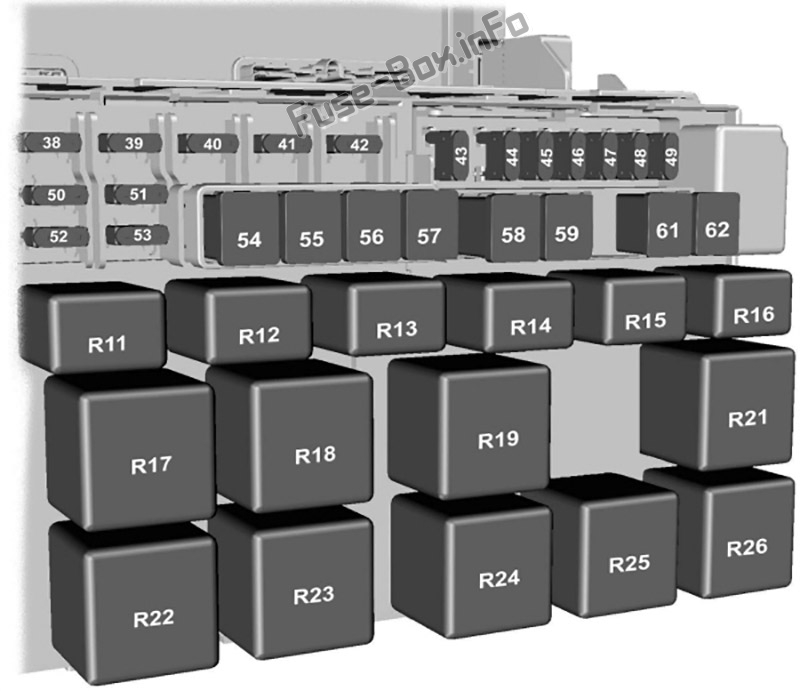

Стандартный релейный блок
| № | Amp | Описание |
|---|---|---|
| 38 | 20А | Стеклоочиститель заднего стекла |
| 39 | 10А | Управление передним и задним кондиционером |
| 40 | 5A | Не используется |
| 41 | 5A | Тахограф |
| 42 | 5A | Корректор фар, главный выключатель света (KL15) |
| 43 | 20А | Подогрев передних сидений |
| 44 | 20А | Рог |
| 45 | 20А | Вспомогательная розетка спереди |
| 46 | 10А | Обогрев наружных зеркал заднего вида, если установлен CAT 1 |
| 47 | 20А | Зажигалка |
| 48 | 5A | Питание катушек реле, зеркала с электроприводом |
| 49 | 20А | Вспомогательная розетка сзади |
| 50 | 10А | Левая сторона дальнего света |
| 51 | 10А | Дальний свет правая сторона |
| 52 | 10А | Ближний свет левая сторона |
| 53 | 10А | Ближний свет правая сторона |
| 54 | 30А | Предохранители ближнего и дальнего света, дневные ходовые огни, тахограф, вентилятор дополнительного отопителя, работающего на топливе |
| 55 | 40А | Двигатель вентилятора отопителя |
| 56 | 20А | Электрические стеклоподъемники |
| 57 | 30А | Моторчик заднего отопителя |
| 58 | 30А | Мотор переднего стеклоочистителя |
| 59 | 30А | Обогрев заднего стекла, подогрев зеркал заднего вида |
| 60 | - | Не используется |
| 61 | 60А | Реле зажигания (КЛ15 №1) |
| 62 | 60А | Реле зажигания (КЛ15 №2) |
| Реле | ||
| R11 | Ближний свет фар | |
| R12 | Обогрев наружных зеркал (если установлена сигнализация CAT 1), розетка (если сигнализация CAT 1 не установлена) | |
| R13 | Фара дальнего света | |
| R14 | Рог | |
| Р15 | Дневные ходовые огни | |
| Р16 | Программируемый отопитель на топливе | |
| Р17 | Обогрев задних стекол и наружных зеркал заднего вида (или обогрев левого заднего стекла, если установлена сигнализация категории 1) | |
| Р18 | Обогрев заднего правого стекла, если установлена сигнализация категории 1 | |
| Р19 | Силовая подача (KL15 #2) | |
| 20 р. | PJB KL15 (только Start-Stop) | |
| R21 | Силовая подача (KL15 #1) | |
| Р22 | Обогрев лобового стекла правая сторона | |
| Р23 | Стеклоочиститель ветрового стекла с высокой и низкой функцией | |
| Р24 | Стеклоочиститель заднего стекла | |
| Р25 | Функция включения и выключения стеклоочистителя | |
| Р26 | Обогрев лобового стекла левая сторона |

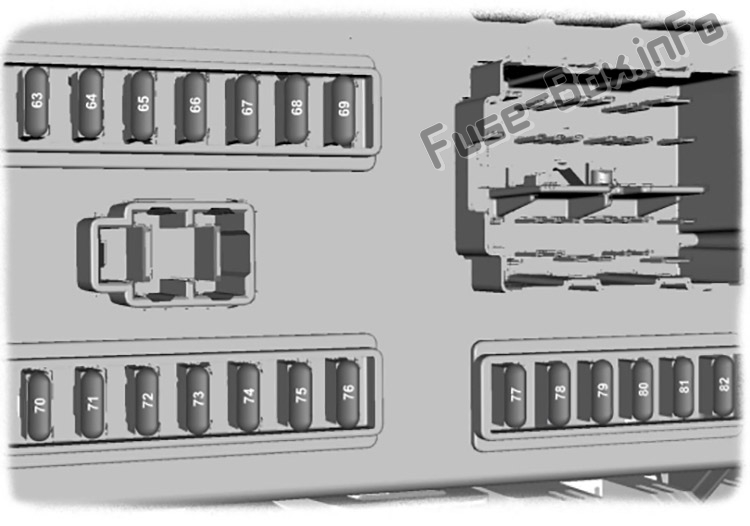

Распределительная коробка пассажира
| № | Amp | Описание |
|---|---|---|
| 63 | 5A | Задний парктроник, датчик дождя |
| 64 | 2A | Датчик потребности педали акселератора |
| 65 | 15А | Выключатель стоп-сигнала |
| 66 | 5A | Комбинация приборов, питание PATS, тахограф, подсветка выключателя панели приборов |
| 67 | 15А | Насос омывателя |
| 68 | 10А | Модуль управления удерживающими устройствами |
| 69 | 20А | Выключатель наружного освещения (KL15) |
| 70 | 20А | Звуковой оповещатель с батарейным питанием |
| 71 | 5A | Выключатель наружного освещения (KL30) |
| 72 | 10А | Энергосбережение, OBDII (KL30) |
| 73 | 15А | Радио, навигационный блок и питание телефона |
| 74 | 5A | Комбинация приборов, таймер дополнительного отопителя на топливе, дистанционный вход без ключа, датчик движения в салоне (KL30) |
| 75 | 7,5 А | Габаритные огни правая сторона |
| 76 | 7,5 А | Габаритные фонари левая сторона |
| 77 | 5A | Питание замка зажигания, питание катушек выключателя аккумулятора |
| 78 | 15А | Центральный замок |
| 79 | 7,5 А | Подсветка номерного знака, боковые габариты |
| 80 | 15А | Передние противотуманные фары |
| 81 | 10А | Задние противотуманные фары |
| 82 | 3A | Питание аудиосистемы и комбинации приборов |
| Вспомогательные предохранители | ||
| 83 | 10А | Модуль буксировки прицепа (расположение — пространство для ног слева) |
| 84 | 7,5 А | Датчик свечи накаливания DPF (расположение — под распределительной коробкой моторного отсека) |

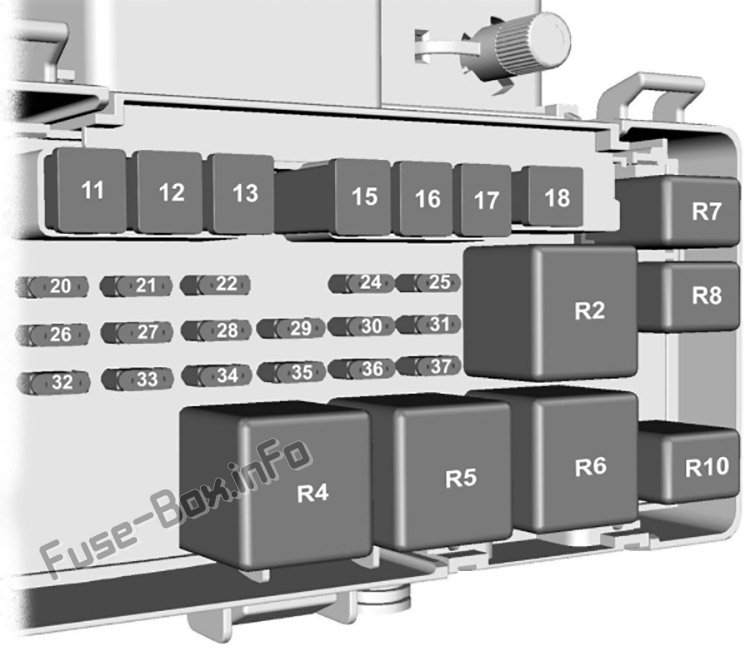

Распределительная коробка двигателя
| № | Amp | Описание |
|---|---|---|
| 11 | 60А | Вентилятор охлаждения двигателя |
| 12 | 30А | Блок питания прицепа и модуля прицепа (KL30) |
| 13 | 40А | насос ABS и ESP |
| 14 | - | Не используется |
| 15 | 60А | Свечи накаливания |
| 16 | 60А | Реле зажигания (КЛ15 №3) |
| 17 | 30А | Включить стартер |
| 18 | 40А | Питание зажигания (KL15) к распределительной коробке пассажира (автомобили без Start-Stop) |
| 18 | - | Не используется (автомобили с системой Start-Stop) |
| 19 | - | Не используется |
| 20 | 10А | ABS, ESP, датчик угла поворота рулевого колеса, питание датчика рысканья (KL30) |
| 21 | 25А | Клапаны ABS и ESP и блок управления |
| 22 | - | Не используется |
| 23 | - | Не используется |
| 24 | 5A | Топливный насос (без топливного отопителя) |
| 24 | 20А | Топливный насос (с топливным отопителем) |
| 25 | - | Не используется |
| 26 | 15А | Мощность ПКМ |
| 27 | 5A | Топливный насос (с топливным отопителем) |
| 28 | 5A | Датчик Т-MAF |
| 29 | 5A | Контроль свечей накаливания испарителя |
| 30 | 7,5 А | Звуковой продувочный клапан |
| 31 | 15А | Насос VAP/UEGO |
| 32 | 20А | Свеча накаливания испарителя |
| 33 | 10А | Фонари заднего хода |
| 34 | 20А | Прицеп KL15 Источник питания |
| 35 | - | Не используется |
| 36 | 10А | Муфта кондиционера |
| 37 | - | Не используется |
| Реле | ||
| R2 | Свечи накаливания | |
| R3 | Прицеп-буксир (KL15) | |
| R4 | Включить стартер | |
| R5 | Силовая подача (KL15 #4) | |
| R6 | Силовая подача (KL15 #3) | |
| R7 | Топливный насос | |
| R8 | Свеча накаливания испарителя | |
| R9 | Не используется | |
| R10 | Соленоид муфты кондиционера |
