Предохранители и реле Ford Transit (2015-2019)

Схемы относятся к указанным годам и вариантам Ford Transit (2015-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Схема предохранителей Форд Транзит 2015-2019

Предохранители прикуривателя (розетки) в Ford Transit являются предохранители F8 (2015-2017: Розетка переменного тока), F44 (Вспомогательные точки питания), F47 (Гнездо прикуривателя), F48 (Задние дополнительные точки питания) и F49 (Передние дополнительные точки питания) в блоке предохранителей панели приборов. .

Оглавление

Расположение блока предохранителей

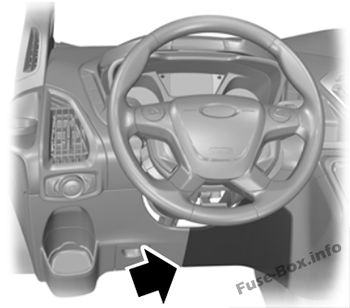

Пассажирский салон

Он расположен за съемной панелью отделки под рулевым колесом. Пассажирский салон

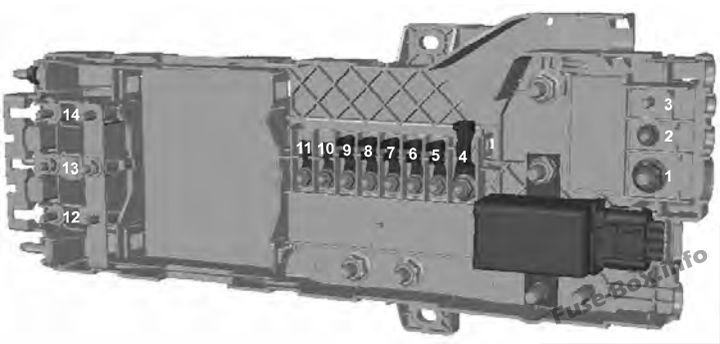

Блок предохранителей

Он находится под сиденьем водителя.

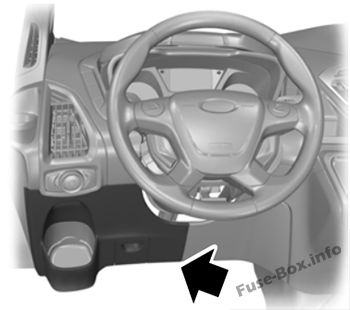

Блок предохранителей блока управления кузовным оборудованием

Он расположен за съемной панелью отделки. Блок предохранителей блока управления кузовным оборудованием

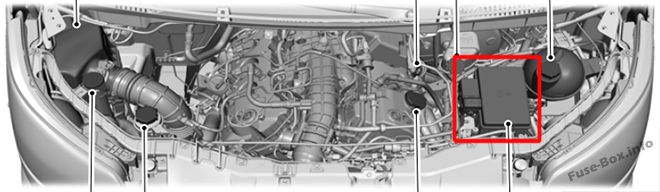

Моторного отсека

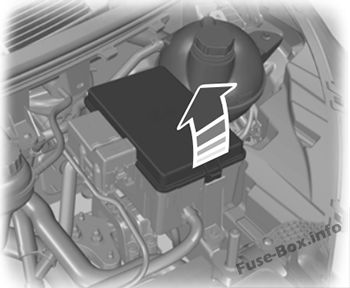

Блок предохранителей в моторном отсеке расположен в моторном отсеке. Моторного отсека

Моторного отсека

Схемы блока предохранителей

2015

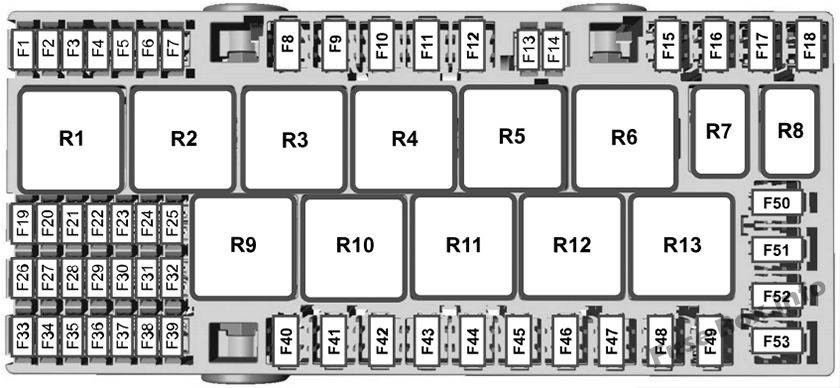

Пассажирский салон

Назначение предохранителей в салоне (2015)

№	Номинал, Ампер	Цепи защищены
F1	10A	Модуль подушки безопасности.
F2	4A	Антиблокировочная тормозная система с электронным контролем устойчивости. Стояночный тормоз.
F3	-	Не используется.
F4	10A	Реле фонаря заднего хода прицепа.
F5	20A	Разъемы корпуса в разрезе.
F6	-	Не используется.
F7	-	Не используется.
F8	40A	Розетка переменного тока.
F9	30A	Тормозной модуль прицепа.
F10	30A	Водительское сиденье с электроприводом.
F11	30A	Пассажирское сиденье с электроприводом.
F12	30A	Реле габаритных огней прицепа.
F13	25A	Антиблокировочная тормозная система с электронными клапанами контроля устойчивости.
F14	5A	Реле B+ модуля управления силовым агрегатом.
F15	40A	Реле питания модуля управления силовым агрегатом.
F16	40A	Электропитание модуля управления кузовным оборудованием.
F17	40A	Реле зажигания 3.
F18	40A	Модифицированные соединения транспортных средств.
F19	-	Не используется.
F20	5A	Реле обогрева наружных зеркал.
F21	10A	Модифицированные соединения зажигания автомобиля.
F22	15A	Панель предохранителей в салоне.
F23	7,5 А	Модуль управления кондиционером.
F24	10A	Разъемы корпуса в разрезе.
F25	7,5 А	Внутреннее освещение.
F26	10A	Обогрев наружных зеркал.
F27	20A	Обогрев заднего стекла.
F28	20A	Обогрев заднего стекла.
F29	10A	Камера заднего парковочного ассистента. Система удержания полосы движения. Электро зеркало.
F30	-	Не используется.
F31	10A	Питание зажигания тормоза прицепа.
F32	10A	Внутреннее освещение.
F33	-	Не используется.
F34	-	Не используется.
F35	5A	Зеркала с электроприводом складывания.
F36	20A	Рог.
F37	7,5 А	модуль синхронизации.
F38	5A	Двигатель вентилятора. Реле звукового сигнала. Реле стеклоочистителя.
F39	7,5 А	Удаленный вход без ключа. Батарея. Электрические стеклоподъемники. Задний обогрев, вентиляция и кондиционер.
F40	40A	Мотор переднего вентилятора.
F41	40A	Двигатель заднего вентилятора.
F42	40A	Обогрев заднего стекла.
F43	30A	Розетка прицепа.
F44	60A	Вспомогательные точки питания.
F45	40A	Подача разъемов прицепа B+.
F46	30A	Электрические стеклоподъемники.
F47	20A	Гнездо прикуривателя.
F48	20A	Задние дополнительные точки питания.
F49	20A	Передние дополнительные точки питания.
F50	60A	Реле зажигания 1
F51	60A	Реле зажигания 2.
F52	40A	Модифицированные соединения транспортных средств.
F53	40A	Модифицированные соединения транспортных средств.

Реле
R1		Не использовался (запасной).
R2		Вспомогательные точки питания.
R3		Стояночный фонарь для буксировки прицепа.
R4		Зажигание 2.
R5		Электрические стеклоподъемники.
R6		Зажигание 1.
R7		Рог.
R8		Фонарь заднего хода прицепа.
R9		Мотор переднего вентилятора.
R10		Двигатель заднего вентилятора.
R11		Обогрев заднего стекла. Обогрев наружных зеркал.
R12		Не используется.
R13		Модифицированные соединения транспортных средств.

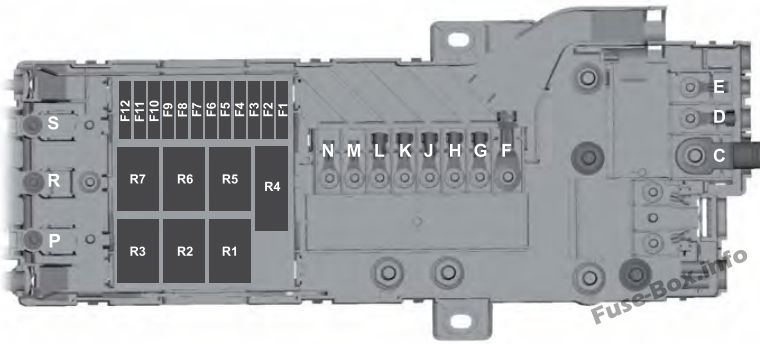

Блок предохранителей

Назначение предохранителей в блоке предохранителей (2015 г.)

№	Номинал, Ампер	Цепи защищены
F1	470A	Блок предохранителей в моторном отсеке. Пусковой двигатель. Генератор.
F2	100A	Панель предохранителей в салоне. Блок предохранителей блока управления кузовным оборудованием.
F3	40A	Модуль управления силовым агрегатом. Антиблокировочная тормозная система.
F4	200A	Панель предохранителей в салоне.
F5	100A	Панель предохранителей в салоне.
F6	80A	Нагреватель с положительным температурным коэффициентом.
F7	-	Не используется.
F8	100A	Питание распределительной коробки двигателя.
F9	100A	Панель предохранителей в салоне.
F10	60A	Питание панели предохранителей в салоне.
F11	60A	Питание панели предохранителей в салоне.
F12	60A	Вспомогательная точка питания 1.
F13	60A	Вспомогательная точка питания 2.
F14	60A	Вспомогательная точка питания 3.

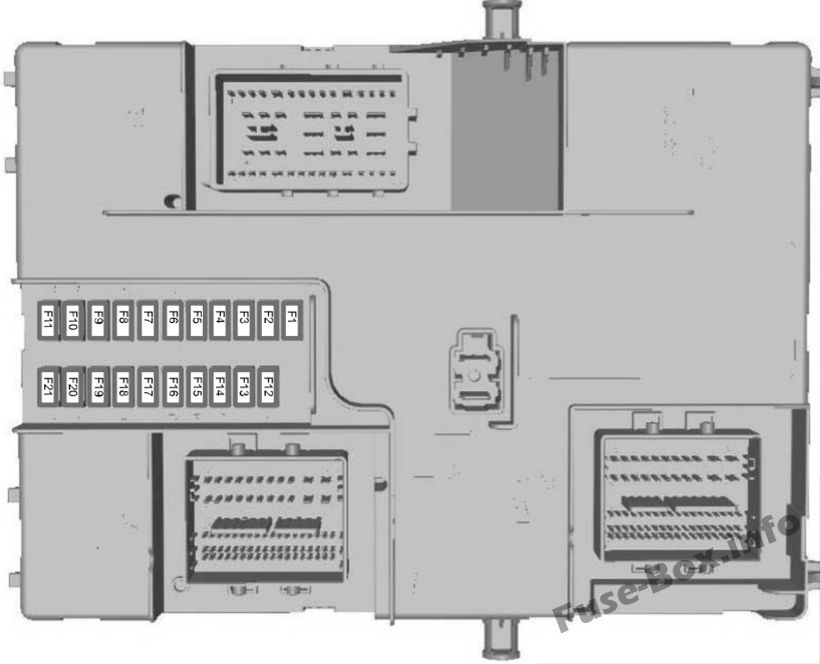

Блок предохранителей блока управления кузовным оборудованием

Назначение предохранителей в блоке предохранителей блока управления кузовным оборудованием (2015 г.)

№	Номинал, Ампер	Цепи защищены
F1	15A	Центральный замок 2.
F2	15A	Центральный замок 1.
F3	15A	Выключатель зажигания.
F4	5A	Модуль управления системой помощи при парковке. Блокировка переключения передач с тормозом.
F5	5A	Модуль датчика дождя.
F6	15A	Насос омывателя лобового стекла.
F7	-	Не используется.
F8	-	Не используется.
F9	10A	Правый дальний свет.
F10	10A	Левый дальний свет.
F11	25A	Правые наружные фонари. Левые габаритные фонари.
F12	-	Не используется.
F13	15A	Бортовая диагностика. Экономия заряда батареи.
F14	25A	Индикатор указателя поворота. Электростеклоподъемники с задержкой. Датчик выезда из полосы движения Обогрев накладки ветрового стекла.
F15	25A	Левые наружные фонари. Правые габаритные фонари. Высоко установленный стоп-сигнал.
F16	20A	Аудио блок. Блок навигации.
F17	7,5 А	Кластер панели приборов. Управление отопителем.
F18	10A	Модуль переключателя фар. Модуль рулевого колеса. Питание выключателя стоп-сигнала.
F19	5A	Передний интерфейсный модуль управления/дисплея.
F20	5A	Пассивная противоугонная система зажигания.
F21	3A	Вспомогательное реле, канал доступа клиента.

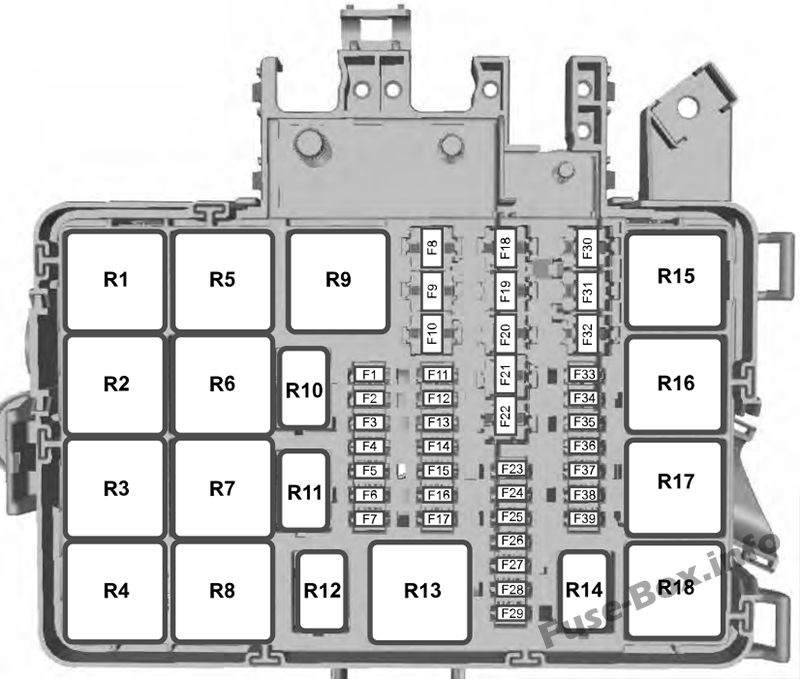

Моторного отсека

Назначение предохранителей в моторном отсеке (2015 г.)

№	Номинал, Ампер	Цепи защищены
F1	10A	Селективная каталитическая нейтрализация - Дизель.
F2	15A	Селективная каталитическая нейтрализация - Дизель.
F3	15A	Селективная каталитическая нейтрализация - Дизель.
F4	10A	Селективная каталитическая нейтрализация - Дизель.
F5	3A	Испаритель сажевого фильтра. Монитор свечей накаливания.
F6	3A	Антиблокировочная тормозная система. Помощь стабильности. Зажигание.
F7	7,5 А	Модуль управления силовым агрегатом.
F8	20A	Вентилятор охлаждения - Бензин.
F9	30A	Левый стеклоочиститель.
F10	30A	Правый стеклоочиститель.
F11	10A	Муфта кондиционера.
F12	20A	Свеча накаливания испарителя сажевого фильтра.
F13	-	Не используется.
F14	3A	Селективная каталитическая нейтрализация - зажигание - Дизель.
F15	-	Не используется.
F16	-	Не используется.
F17	-	Не используется.
F18	40A	Антиблокировочная тормозная система. Насос системы стабилизации.
F19	30A	Соленоид стартера.
F20	60A	Свечи накаливания.
F21	60A	Реле зажигания 3.
F22	40A	Питание реле селективного каталитического восстановления.
F22	40A	Электропитание реле вакуумного насоса.
F23	10A	ЗАЩИЩЕННЫЙ ПРЕДОХРАНИТЕЛЬ ЦЕПИ.
F24	10A	ТНВД - Дизель.
F24	20A	ТНВД - Бензин.
F25	15A	Блок управления дроссельной заслонкой - Дизель.
F25	10A	ПРЕДОХРАНИТЕЛЬ ЗАЩИТНОЙ ЦЕПИ - Бензин.
F26	20A	ЗАЩИЩЕННЫЙ ПРЕДОХРАНИТЕЛЬ ЦЕПИ.
F27	-	Не используется.
F28	7,5 А	Датчик картера - Дизель.
F28	10A	Мощность впрыска - Бензин 3,7л.
F29	3A	Питание зажигания - Аудио - Бензин.
F29	7,5 А	Подогреватель вентиляции картера - Дизель.
F30	60A	Один вентилятор охлаждения.
F30	40A	Двойной вентилятор охлаждения.
F31	40A	Двойной вентилятор охлаждения 2 - Бензин.
F32	30A	Мотор стеклоочистителя.
F32	60A	Двойные моторчики стеклоочистителя.
F33	20A	Вспомогательный водяной насос Start-Stop.
F34	-	Не используется.
F35	20A	Питание системы управления силовым агрегатом - Бензин.
F35	15A	Питание системы управления силовым агрегатом - Дизель.
F36	20A	Датчик массового расхода воздуха - Бензин.
F36	15A	Датчик массы воздушного потока. Датчик NOX 1,2- Дизель.
F37	7,5 А	Клапан регулировки объема.
F38	20A	Муфта кондиционера - Бензин.
F38	7,5 А	Муфта кондиционера - Дизель.
F39	10A	UEGO, VAP PUMP, EBYPASS, EDF, HEDF - Бензин.
F39	15A	UEGO, VAP PUMP, EBYPASS, EDF, HEDF - Дизель.

Реле
R1		Зажигание 3.
R2		Не используется.
R3		Не используется.
R4		Не используется.
R5		Вентилятор охлаждения - Бензин.
R6		Стеклоочиститель - включается и выключается.
R7		Стеклоочиститель - низкая и высокая скорость.
R8		Электрический вакуумный насос - Бензин.
R9		Пусковой двигатель.
R10		Муфта кондиционера.
R11		Свеча накаливания системы испарителя топлива.
R12		ТНВД.
R13		Не используется.
R14		Не используется.
R15		Вентилятор охлаждения с низкой и высокой скоростью.
R16		Селективная каталитическая нейтрализация - Дизель.
R17		Модуль управления силовым агрегатом.
R18		Высокоскоростной вентилятор охлаждения.

2016

Пассажирский салон

Назначение предохранителей в салоне (2016)

№	Номинал, Ампер	Цепи защищены
F1	10A	Модуль подушки безопасности.
F2	4A	Антиблокировочная тормозная система с электронным контролем устойчивости. Стояночный тормоз.
F3	-	Не используется.
F4	10A	Реле фонаря заднего хода прицепа.
F5	20A	Разъемы корпуса в разрезе.
F6	-	Не используется.
F7	-	Не используется.
F8	40A	Розетка переменного тока.
F9	30A	Тормозной модуль прицепа.
F10	30A	Водительское сиденье с электроприводом.
F11	30A	Пассажирское сиденье с электроприводом.
F12	30A	Реле габаритных огней прицепа.
F13	25A	Антиблокировочная тормозная система с электронными клапанами контроля устойчивости.
F14	5A	Реле B+ модуля управления силовым агрегатом.
F15	40A	Реле питания модуля управления силовым агрегатом.
F16	40A	Электропитание модуля управления кузовным оборудованием.
F17	40A	Антиблокировочная тормозная система.
F18	40A	Модифицированные соединения транспортных средств.
F19	-	Не используется.
F20	5A	Реле обогрева наружных зеркал. Обогрев заднего стекла.
F21	10A	Модифицированные соединения зажигания автомобиля.
F22	15A	Панель предохранителей в салоне (кузовной блок управления).
F23	7,5 А	Модуль управления кондиционером.
F24	10A	Разъемы корпуса в разрезе.
F25	7,5 А	Внутреннее освещение. Управление реле точки питания.
F26	10A	Обогрев наружных зеркал.
F27	20A	Обогрев заднего стекла.
F28	20A	Обогрев заднего стекла.
F29	10A	Камера заднего парковочного ассистента. Система удержания полосы движения. Электро зеркало.
F30	-	Не используется.
F31	10A	Питание зажигания тормоза прицепа.
F32	10A	Внутреннее освещение.
F33	-	Не используется.
F34	-	Не используется.
F35	5A	Зеркальный переключатель. Переключатель стеклоподъемника водителя.
F36	20A	Рог.
F37	7,5 А	модуль синхронизации. GPS-модуль.
F38	5A	Реле мотора вентилятора. Реле звукового сигнала. Реле стеклоочистителя.
F39	7,5 А	Удаленный вход без ключа. Задний обогрев, вентиляция и кондиционер. Катушка резервного реле буксировки прицепа. Катушка реле стояночных огней.
F40	40A	Мотор переднего вентилятора.
F41	40A	Двигатель заднего вентилятора.
F42	40A	Обогрев заднего стекла.
F43	30A	Розетка прицепа. Модуль буксировки прицепа.
F44	60A	Вспомогательные точки питания.
F45	40A	Подача разъемов прицепа B+. Модуль буксировки прицепа.
F46	30A	Электрические стеклоподъемники.
F47	20A	Гнездо прикуривателя.
F48	20A	Задние дополнительные точки питания.
F49	20A	Передние дополнительные точки питания.
F50	60A	Реле зажигания 1
F51	-	Не используется.
F52	40A	Модифицированные соединения транспортных средств.
F53	40A	Модифицированные соединения транспортных средств.

Реле
R1		Не использовался (запасной).
R2		Вспомогательные точки питания.
R3		Стояночный фонарь для буксировки прицепа.
R4		Не используется.
R5		Электрические стеклоподъемники.
R6		Зажигание 1.
R7		Рог.
R8		Фонарь заднего хода прицепа.
R9		Мотор переднего вентилятора.
R10		Двигатель заднего вентилятора.
R11		Обогрев заднего стекла. Обогрев наружных зеркал.
R12		Не используется.
R13		Модифицированные соединения транспортных средств.

Блок предохранителей

Назначение предохранителей в блоке предохранителей (2016 г.)

№	Номинал, Ампер	Цепи защищены
C	470A	Блок предохранителей в моторном отсеке. Пусковой двигатель. Генератор.
D	100A	Панель предохранителей в салоне. Блок предохранителей блока управления кузовным оборудованием.
E	-	Не используется.
F	200A	Панель предохранителей в салоне (SRBI BB3).
G	100A	Панель предохранителей в салоне (SRBI BB1).
H	80A	Дополнительный отопитель - Дизель.
J	80A	Модифицированные соединения транспортных средств (SRB F52 и F53).
K	100A	Питание распределительной коробки двигателя.
L	100A	Панель предохранителей в салоне.
M	60A	Питание панели предохранителей в салоне (блок управления кузовным оборудованием).
F1	-	Не используется.
F2	-	Не используется.
F3	-	Не используется.
F4	-	Не используется.
F5	20A	Реле питания R4.
F6	20A	питание реле R3.
F7	20A	питание реле R2.
F8	20A	питание реле R1.
F9	-	Не используется.
F10	-	Не используется.
F11	-	Не используется.
F12	3A	Переключите питание.

Реле
R1		Установщик 1.
R2		Апфиттер 2.
R3		Установщик 3.
R4		Установщик 4.
R5		Не используется.
R6		Не используется.
R7		Не используется.

Блок предохранителей блока управления кузовным оборудованием

Назначение предохранителей в блоке предохранителей блока управления кузовным оборудованием (2016 г.)

№	Номинал, Ампер	Цепи защищены
F1	15A	Центральный замок 2.
F2	15A	Центральный замок 1.
F3	15A	Выключатель зажигания.
F4	5A	Модуль управления системой помощи при парковке. Блокировка переключения передач с тормозом.
F5	5A	Модуль датчика дождя.
F6	15A	Насос омывателя лобового стекла.
F7	-	Не используется.
F8	-	Не используется.
F9	10A	Правый дальний свет.
F10	10A	Левый дальний свет.
F11	25A	Правые наружные фонари. Левые габаритные фонари.
F12	-	Не используется.
F13	15A	Бортовая диагностика. Экономия заряда батареи.
F14	25A	Индикатор указателя поворота. Электростеклоподъемники с задержкой. Датчик выезда из полосы движения Обогрев накладки ветрового стекла.
F15	25A	Левые наружные фонари. Правые габаритные фонари. Высоко установленный стоп-сигнал.
F16	20A	Аудио блок. Блок навигации.
F17	7,5 А	Кластер панели приборов. Управление отопителем.
F18	10A	Модуль переключателя фар. Модуль рулевого колеса. Питание выключателя стоп-сигнала.
F19	5A	Передний интерфейсный модуль управления/дисплея.
F20	5A	Пассивная противоугонная система зажигания.
F21	3A	Вспомогательное реле, канал доступа клиента.

Моторного отсека

Назначение предохранителей в моторном отсеке (2016 г.)

№	Номинал, Ампер	Цепи защищены
F1	10A	Селективная каталитическая нейтрализация - Дизель.
F2	15A	Селективная каталитическая нейтрализация - Дизель.
F3	15A	Селективная каталитическая нейтрализация - Дизель.
F4	10A	Селективная каталитическая нейтрализация - Дизель.
F5	3A	Испаритель сажевого фильтра - Дизель. Контроль свечей накаливания - Дизель.
F6	-	Не используется.
F7	7,5 А	Подача зажигания на модуль управления автоматической коробкой передач.
F8	20A	Вентилятор охлаждения - Бензин.
F9	-	Не используется.
F10	-	Не используется.
F11	10A	Муфта кондиционера.
F12	20A	Свеча накаливания испарителя сажевого фильтра - Дизель.
F13	-	Не используется.
F14	3A	Селективная каталитическая нейтрализация - зажигание - Дизель.
F15	-	Не используется.
F16	10A	Реле топливного насоса - Дизель.
F16	20A	Реле топливного насоса - Бензин.
F17	15A	Модуль АКПП (аккумуляторное питание) -Дизель.
F18	30A	Антиблокировочная тормозная система. Насос системы стабилизации - Дизель. Блок предохранителей в моторном отсеке #F16 — Бензин. Блок предохранителей в моторном отсеке #F16, #F17 - Дизель.
F19	30A	Соленоид стартера.
F20	60A	Свечи накаливания - Дизель.
F21	60A	Реле зажигания 3.
F22	40A	Питание реле селективного каталитического восстановления.
F22	40A	Электропитание реле вакуумного насоса - Бензин.
F23	10A	ЗАЩИЩЕННЫЙ ПРЕДОХРАНИТЕЛЬ ЦЕПИ.
F24	-	Не используется.
F25	-	Не используется.
F26	20A	ЗАЩИЩЕННЫЙ ПРЕДОХРАНИТЕЛЬ ЦЕПИ.
F27	-	Не используется.
F28	7,5 А	Датчик картера - Дизель.
F29	3A	Питание зажигания - Аудио - Бензин.
F29	7,5 А	Подогреватель вентиляции картера - Дизель.
F30	60A	Один вентилятор охлаждения - Дизель.
F30	40A	Двойной вентилятор охлаждения - Бензин.
F31	40A	Двойной вентилятор охлаждения 2 - Бензин.
F32	30A	Мотор стеклоочистителя.
F32	60A	Электродвигатели двойных стеклоочистителей ветрового стекла - Бензин.
F33	-	Не используется.
F34	-	Не используется.
F35	20A	Питание системы управления силовым агрегатом - Бензин.
F35	15A	Питание системы управления силовым агрегатом - Дизель.
F36	20A	Датчик массового расхода воздуха - Бензин.
F36	15A	Датчик PM - Дизель. Датчик качества мочевины - Дизель. Датчик NOX 1,2- Дизель.
F37	7,5 А	Клапан регулировки объема - Дизель.
F38	20A	Муфта кондиционера - Бензин.
F38	7,5 А	Муфта кондиционера - Дизель.
F39	10A	UEGO, VAP PUMP, EBYPASS, EDF, HEDF - Бензин.
F39	15A	UEGO, VAP PUMP, EBYPASS, EDF, HEDF - Дизель.

Реле
R1		Зажигание 3.
R2		Не используется.
R3		Не используется.
R4		Не используется.
R5		Вентилятор охлаждения - Бензин.
R6		Стеклоочиститель - включается и выключается.
R7		Стеклоочиститель - низкая и высокая скорость.
R8		Электрический вакуумный насос - Бензин.
R9		Пусковой двигатель.
R10		Муфта кондиционера.
R11		Свеча накаливания системы испарителя топлива - Дизель.
R12		ТНВД.
R13		Не используется.
R14		Не используется.
R15		Низкоскоростные и высокоскоростные вентиляторы охлаждения.
R16		Селективная каталитическая нейтрализация - Дизель.
R17		Модуль управления силовым агрегатом.
R18		Высокоскоростной вентилятор охлаждения.

2017

Пассажирский салон

Назначение предохранителей в салоне (2017)

№	Номинал, Ампер	Цепи защищены
F1	10A	Модуль подушки безопасности.
F2	4A	Антиблокировочная тормозная система с электронным контролем устойчивости. Стояночный тормоз.
F3	-	Не используется.
F4	10A	Реле фонаря заднего хода прицепа.
F5	20A	Разъемы корпуса в разрезе.
F6	-	Не используется.
F7	-	Не используется.
F8	40A	Розетка переменного тока.
F9	30A	Тормозной модуль прицепа.
F10	30A	Водительское сиденье с электроприводом.
F11	30A	Пассажирское сиденье с электроприводом.
F12	30A	Реле габаритных огней прицепа.
F13	25A	Антиблокировочная тормозная система с электронными клапанами контроля устойчивости.
F14	5A	Реле B+ модуля управления силовым агрегатом.
F15	40A	Реле питания модуля управления силовым агрегатом.
F16	40A	Электропитание модуля управления кузовным оборудованием.
F17	40A	Антиблокировочная тормозная система.
F18	40A	Модифицированные соединения транспортных средств.
F19	-	Не используется.
F20	5A	Реле обогрева наружных зеркал. Обогрев заднего стекла.
F21	10A	Модифицированные соединения зажигания автомобиля.
F22	15A	Панель предохранителей в салоне (кузовной блок управления).
F23	7,5 А	Модуль управления кондиционером.
F24	10A	Разъемы корпуса в разрезе.
F25	7,5 А	Внутреннее освещение. Управление реле точки питания.
F26	10A	Обогрев наружных зеркал.
F27	20A	Обогрев заднего стекла.
F28	20A	Обогрев заднего стекла.
F29	10A	Камера заднего парковочного ассистента. Система удержания полосы движения. Электро зеркало.
F30	-	Не используется.
F31	10A	Питание зажигания тормоза прицепа.
F32	10A	Внутреннее освещение.
F33	10A	Водительское сиденье с подогревом.
F34	10A	Пассажирское сиденье с подогревом.
F35	5A	Зеркальный переключатель. Переключатель стеклоподъемника водителя.
F36	20A	Рог.
F37	7,5 А	модуль синхронизации. GPS-модуль.
F38	5A	Реле мотора вентилятора. Реле звукового сигнала. Реле стеклоочистителя.
F39	7,5 А	Удаленный вход без ключа. Задний обогрев, вентиляция и кондиционер. Катушка резервного реле буксировки прицепа. Катушка реле стояночных огней.
F40	40A	Мотор переднего вентилятора.
F41	40A	Двигатель заднего вентилятора.
F42	40A	Обогрев заднего стекла.
F43	30A	Розетка прицепа. Модуль буксировки прицепа.
F44	60A	Вспомогательные точки питания.
F45	40A	Подача разъемов прицепа B+. Модуль буксировки прицепа.
F46	30A	Электрические стеклоподъемники.
F47	20A	Гнездо прикуривателя.
F48	20A	Задние дополнительные точки питания.
F49	20A	Передние дополнительные точки питания.
F50	60A	Реле зажигания 1
F51	30A	Подножка или подогрев сидений.
F51	60A	Электроподножки и подогрев сидений.
F52	40A	Модифицированные соединения транспортных средств.
F53	40A	Модифицированные соединения транспортных средств.

Реле
R1		Не использовался (запасной).
R2		Вспомогательные точки питания.
R3		Стояночный фонарь для буксировки прицепа.
R4		Не используется.
R5		Электрические стеклоподъемники.
R6		Зажигание 1.
R7		Рог.
R8		Фонарь заднего хода прицепа.
R9		Мотор переднего вентилятора.
R10		Двигатель заднего вентилятора.
R11		Обогрев заднего стекла. Обогрев наружных зеркал.
R12		Сиденья с подогревом.
R13		Модифицированные соединения транспортных средств.

Блок предохранителей

Назначение предохранителей в блоке предохранителей (2017 г.)

№	Номинал, Ампер	Цепи защищены
C	470A	Блок предохранителей в моторном отсеке. Пусковой двигатель. Генератор.
D	100A	Панель предохранителей в салоне. Блок предохранителей блока управления кузовным оборудованием.
E	-	Не используется.
F	200A	Панель предохранителей в салоне (SRBI BB3).
G	100A	Панель предохранителей в салоне (SRBI BB1).
H	80A	Дополнительный отопитель - Дизель.
J	80A	Модифицированные соединения транспортных средств (SRB F52 и F53).
K	100A	Питание распределительной коробки двигателя.
L	100A	Панель предохранителей в салоне.
M	60A	Питание панели предохранителей в салоне (блок управления кузовным оборудованием).
N	60A	Питание панели предохранителей в салоне (блок управления кузовным оборудованием).
P	60A	Вспомогательная точка питания 1 (точка подключения заказчика).
R	60A	Вспомогательная точка питания 2 (точка подключения заказчика).
S	60A	Вспомогательная точка питания 3 (Точка подключения заказчика).
F1	-	Не используется.
F2	-	Не используется.
F3	-	Не используется.
F4	-	Не используется.
F5	20A	Реле питания R4.
F6	20A	питание реле R3.
F7	20A	питание реле R2.
F8	20A	питание реле R1.
F9	-	Не используется.
F10	-	Не используется.
F11	-	Не используется.
F12	3A	Переключите питание.

Реле
R1		Установщик 1.
R2		Апфиттер 2.
R3		Установщик 3.
R4		Установщик 4.
R5		Не используется.
R6		Не используется.
R7		Не используется.

Блок предохранителей блока управления кузовным оборудованием

Назначение предохранителей в блоке предохранителей блока управления кузовным оборудованием (2017 г.)

№	Номинал, Ампер	Цепи защищены
F1	15A	Центральный замок 2.
F2	15A	Центральный замок 1.
F3	15A	Выключатель зажигания.
F4	5A	Модуль управления системой помощи при парковке. Блокировка переключения передач с тормозом.
F5	5A	Модуль датчика дождя.
F6	15A	Насос омывателя лобового стекла.
F7	-	Не используется.
F8	-	Не используется.
F9	10A	Правый дальний свет.
F10	10A	Левый дальний свет.
F11	25A	Правые наружные фонари. Левые габаритные фонари.
F12	-	Не используется.
F13	15A	Бортовая диагностика. Экономия заряда батареи.
F14	25A	Индикатор указателя поворота. Электростеклоподъемники с задержкой. Датчик выезда из полосы движения Обогрев накладки ветрового стекла.
F15	25A	Левые наружные фонари. Правые габаритные фонари. Высоко установленный стоп-сигнал.
F16	20A	Аудио блок. Блок навигации.
F17	7,5 А	Кластер панели приборов. Управление отопителем.
F18	10A	Модуль переключателя фар. Модуль рулевого колеса. Питание выключателя стоп-сигнала.
F19	5A	Передний интерфейсный модуль управления/дисплея.
F20	5A	Пассивная противоугонная система зажигания.
F21	3A	Вспомогательное реле, канал доступа клиента.

Моторного отсека

Назначение предохранителей в моторном отсеке (2017 г.)

№	Номинал, Ампер	Цепи защищены
F1	10A	Селективная каталитическая нейтрализация - Дизель.
F2	15A	Селективная каталитическая нейтрализация - Дизель.
F3	15A	Селективная каталитическая нейтрализация - Дизель.
F4	10A	Селективная каталитическая нейтрализация - Дизель.
F5	3A	Испаритель сажевого фильтра - Дизель. Контроль свечей накаливания - Дизель.
F6	-	Не используется.
F7	7,5 А	Подача зажигания на модуль управления автоматической коробкой передач.
F8	20A	Вентилятор охлаждения - Бензин.
F9	-	Не используется.
F10	30A	Электроподножки и подогрев сидений.
F11	10A	Муфта кондиционера.
F12	20A	Свеча накаливания испарителя сажевого фильтра - Дизель.
F13	-	Не используется.
F14	3A	Селективная каталитическая нейтрализация - зажигание - Дизель.
F15	-	Не используется.
F16	10A	Реле топливного насоса - Дизель.
F16	20A	Реле топливного насоса - Бензин.
F17	15A	Модуль АКПП (аккумуляторное питание) -Дизель.
F18	30A	Антиблокировочная тормозная система. Насос системы стабилизации - Дизель. Блок предохранителей в моторном отсеке #F16 — Бензин. Блок предохранителей в моторном отсеке #F16, #F17 - Дизель.
F19	30A	Соленоид стартера.
F20	60A	Свечи накаливания - Дизель.
F21	60A	Реле зажигания 3.
F22	40A	Питание реле селективного каталитического восстановления.
F22	40A	Электропитание реле вакуумного насоса - Бензин.
F23	10A	ЗАЩИЩЕННЫЙ ПРЕДОХРАНИТЕЛЬ ЦЕПИ.
F24	-	Не используется.
F25	10A	Не использовался (запасной).
F26	20A	ЗАЩИЩЕННЫЙ ПРЕДОХРАНИТЕЛЬ ЦЕПИ.
F27	-	Не используется.
F28	7,5 А	Датчик картера - Дизель.
F29	3A	Питание зажигания - Аудио - Бензин.
F29	7,5 А	Подогреватель вентиляции картера - Дизель.
F30	60A	Один вентилятор охлаждения - Дизель.
F30	40A	Двойной вентилятор охлаждения - Бензин.
F31	40A	Двойной вентилятор охлаждения 2 - Бензин.
F32	30A	Мотор стеклоочистителя.
F33	-	Не используется.
F34	-	Не используется.
F35	20A	Питание системы управления силовым агрегатом - Бензин.
F35	15A	Питание системы управления силовым агрегатом - Дизель.
F36	20A	Датчик массового расхода воздуха - Бензин.
F36	15A	Датчик PM - Дизель. Датчик качества мочевины - Дизель. Датчик NOX 1,2- Дизель.
F37	7,5 А	Клапан регулировки объема - Дизель.
F38	20A	Муфта кондиционера - Бензин.
F38	7,5 А	Муфта кондиционера - Дизель.
F39	7,5 А	UEGO, VAP PUMP, EBYPASS, EDF, HEDF - бензиновый двигатель 3,7 л.
F39	10A	UEGO, VAP PUMP, EBYPASS, EDF, HEDF - бензиновый двигатель 3,5 л.
F39	15A	UEGO, VAP PUMP, EBYPASS, EDF, HEDF - Дизель.

Реле
R1		Зажигание 3.
R2		Не используется.
R3		Не используется.
R4		Не используется.
R5		Вентилятор охлаждения - Бензин.
R6		Стеклоочиститель - включается и выключается.
R7		Стеклоочиститель - низкая и высокая скорость.
R8		Электрический вакуумный насос - Бензин.
R9		Пусковой двигатель.
R10		Муфта кондиционера.
R11		Свеча накаливания системы испарителя топлива - Дизель.
R12		ТНВД.
R13		Не используется.
R14		Не используется.
R15		Низкоскоростные и высокоскоростные вентиляторы охлаждения.
R16		Селективная каталитическая нейтрализация - Дизель.
R17		Модуль управления силовым агрегатом.
R18		Высокоскоростной вентилятор охлаждения.

2018, 2019

Пассажирский салон

Назначение предохранителей в салоне (2018, 2019)

№	Номинал, Ампер	Защищенный компонент
F1	10 A	Модуль управления удерживающими устройствами.
F2	4 A	Антиблокировочная тормозная система с электронным контролем устойчивости. Стояночный тормоз (дизель).
F3	7,5 А	Внутреннее освещение. Управление реле точки питания.
F4	10 A	Реле фонаря заднего хода прицепа.
F5	20 A	Модифицированные соединения транспортных средств.
F6	-	Не используется.
F7	10 A	Экономия заряда батареи.
F8	40 A	Инвертор постоянного/переменного тока.
F9	30 A	Блок управления тормозами прицепа.
F10	30 A	Водительское сиденье с электроприводом.
F11	30 A	Пассажирское сиденье с электроприводом.
F12	30 A	Лампы прицепа.
F13	25 A	Антиблокировочная тормозная система с электронным контролем устойчивости.
F14	5 A	Модуль управления силовым агрегатом.
F15	40 A	Реле модуля управления силовым агрегатом.
F16	40 A	Модуль управления кузовом.
F17	40 A	Антиблокировочная тормозная система.
F18	40 A	Модифицированные соединения транспортных средств.
F19	5 A	Модуль прицепа.
F20	5 A	Реле обогрева наружных зеркал. Обогрев заднего стекла. Инвертор постоянного/переменного тока.
F21	10 A	Модифицированные соединения транспортных средств.
F22	-	Не используется.
F23	7,5 А	Модуль управления кондиционером.
F24	10 A	Модифицированные соединения транспортных средств.
F25	15 A	Модуль управления кузовом.
F26	10 A	Обогрев наружных зеркал.
F27	20 A	Обогрев заднего стекла.
F28	20 A	Обогрев заднего стекла.
F29	10 A	Камера заднего парковочного ассистента. Система удержания полосы движения. Внутреннее зеркало заднего вида.
F30	-	Не используется.
F31	10 A	Питание зажигания тормоза прицепа.
F32	10 A	Внутреннее освещение.
F33	10 A	Водительское сиденье с подогревом.
F34	10 A	Пассажирское сиденье с подогревом.
F35	5 A	Наружные зеркала. Переключатель стеклоподъемника водительской двери.
F36	20 A	Рог.
F37	7,5 А	модуль синхронизации. Модуль глобальной системы позиционирования.
F38	5 A	Реле мотора вентилятора. Реле звукового сигнала. Реле стеклоочистителя.
F39	7,5 А	Удаленный вход без ключа. Задний обогрев, вентиляция и кондиционер. Катушка резервного реле буксировки прицепа. Парковочный фонарь.
F40	40 A	Мотор переднего вентилятора.
F41	40 A	Двигатель заднего вентилятора.
F42	40 A	Обогрев заднего стекла.
F43	30 A	Розетка прицепа. Модуль буксировки прицепа.
F44	60 A	Вспомогательные точки питания.
F45	40 A	Модуль буксировки прицепа.
F46	30 A	Электрические стеклоподъемники.
F47	20 A	Гнездо прикуривателя.
F48	20 A	Задние дополнительные точки питания.
F49	20 A	Передние дополнительные точки питания.
F50	60 A	Реле зажигания
F51	60 A	Силовой шаг. Сиденья с подогревом.
F52	40 A	Модифицированные соединения транспортных средств.
F53	40 A	Модифицированные соединения транспортных средств.

Номер реле
R1		Запасной.
R2		Вспомогательные точки питания.
R3		Лампы прицепа.
R4		Не используется.
R5		Электрические стеклоподъемники.
R6		Реле зажигания
R7		Рог.
R8		Фонарь заднего хода прицепа.
R9		Мотор переднего вентилятора.
R10		Двигатель заднего вентилятора.
R11		Обогрев заднего стекла. Обогрев наружных зеркал.
R12		Сиденья с подогревом.
R13		Модифицированные соединения транспортных средств.

Блок предохранителей блока управления кузовным оборудованием

Назначение предохранителей в блоке предохранителей блока управления кузовным оборудованием (2018, 2019)

№	Номинал, Ампер	Защищенный компонент
F1	15 A	Центральный замок.
F2	15 A	Центральный замок.
F3	15 A	Выключатель зажигания.
F4	5 A	Модуль управления системой помощи при парковке. Блокировка переключения тормозов.
F5	5 A	Модуль датчика дождя.
F6	15 A	Насос омывателя лобового стекла.
F7	7,5 А	Наружные зеркала.
F8	-	Не используется.
F9	10 A	Правый дальний свет.
F10	10 A	Левый дальний свет.
F11	25 A	Правые наружные фонари. Левая фара.
F12	-	Не используется.
F13	15 A	Дополнительный модуль бортовой диагностики A. Экономия заряда аккумулятора.
F14	25 A	Указатели направления. Электрические стеклоподъемники. Обогреваемый элемент лобового стекла.
F15	25 A	Левые наружные фонари. Правая фара. Центральный высокорасположенный стоп-сигнал.
F16	20 A	Аудио блок. Блок навигации.
F17	7,5 А	Кластер панели приборов. Модуль управления дополнительным отопителем.
F18	10 A	Переключатель фар. Модуль рулевого колеса. Выключатель стоп-сигнала.
F19	5 A	Передний интерфейсный модуль управления/дисплея.
F20	5 A	Пассивная противоугонная система зажигания.
F21	3 A	Запасной.

Моторного отсека

Назначение предохранителей в моторном отсеке (бензин) (2018, 2019)

№	Номинал, Ампер	Защищенный компонент
F1	-	Не используется.
F2	-	Не используется.
F3	-	Не используется.
F4	-	Не используется.
F5	-	Не используется.
F6	-	Не используется.
F7	7,5 А	Модуль автоматической коробки передач.
F8	30 A	Охлаждающий вентилятор.
F9	-	Не используется.
F10	30 A	Силовой шаг. Сиденья с подогревом.
F11	10 A	Муфта кондиционера.
F12	-	Не используется.
F13	-	Не используется.
F14	-	Не используется.
F15	-	Не используется.
F16	20 A	Реле топливного насоса.
F17	-	Не используется.
F18	30 A	Антиблокировочная тормозная система. Реле топливного насоса.
F19	30 A	Электромагнит стартера.
F20	-	Не используется.
F21	60 A	Реле зажигания 3.
F22	40 A	Катализатор системы селективного каталитического восстановления. Реле вакуумного насоса тормозов.
F23	10 A	Запасной.
F24	-	Не используется.
F25	10 A	Запасной.
F26	20 A	Запасной.
F27	-	Не используется.
F28	-	Не используется.
F29	3 A	Аудио блок.
F30	40 A	Охлаждающий вентилятор.
F31	40 A	Охлаждающий вентилятор.
F32	30 A	Мотор стеклоочистителя.
F33	-	Не используется.
F34	-	Не используется.
F35	20 A	Модуль управления силовым агрегатом.
F36	20 A	Датчик массы воздушного потока.
F37	-	Не используется.
F38	20 A	Муфта кондиционера.
F39	7,5 А	Датчик температуры выхлопных газов -3,7л. Топливный насос системы испарителя топлива -3,7 л. Электромагнитный клапан перепуска охлаждающей жидкости -3,7 л. Низкоскоростной вентилятор охлаждения -3,7 л. Высокоскоростной вентилятор охлаждения -3,7 л.
F39	10 A	Датчик температуры выхлопных газов - 3,5 л Ecoboost. Топливный насос системы испарителя топлива - 3,5 л Ecoboost. Электромагнитный клапан перепуска охлаждающей жидкости - 3,5 л Ecoboost. Тихоходный вентилятор охлаждения - 3,5 л Ecoboost. Высокоскоростной вентилятор охлаждения - 3,5 л Ecoboost.

Номер реле
R1		Реле зажигания 3.
R2		Не используется.
R3		Не используется.
R4		Не используется.
R5		Охлаждающий вентилятор.
R6		Реле включения/выключения стеклоочистителя.
R7		Реле высокой/низкой скорости стеклоочистителя.
R8		Тормозной вакуумный насос.
R9		Пусковой двигатель.
R10		Муфта кондиционера.
R11		Не используется.
R12		ТНВД.
R13		Не используется.
R14		Не используется.
R15		Реле малой и высокой скорости вентилятора охлаждения.
R16		Не используется.
R17		Модуль управления силовым агрегатом.
R18		Высокоскоростной вентилятор охлаждения.

Назначение предохранителей в моторном отсеке (дизель) (2018, 2019)

№	Номинал, Ампер	Защищенный компонент
F1	10 A	Система селективного каталитического восстановления.
F2	15 A	Система селективного каталитического восстановления.
F3	15 A	Система селективного каталитического восстановления.
F4	10 A	Система селективного каталитического восстановления.
F5	3 A	Испаритель сажевого фильтра. Монитор свечей накаливания.
F6	-	Не используется.
F7	7,5 А	Модуль автоматической коробки передач.
F8	-	Не используется.
F9	-	Не используется.
F10	30 A	Силовой шаг. Сиденья с подогревом.
F11	10 A	Муфта кондиционера.
F12	20 A	Свеча накаливания испарителя сажевого фильтра.
F13	-	Не используется.
F14	3 A	Система селективного каталитического восстановления.
F15	-	Не используется.
F16	10 A	Реле топливного насоса.
F17	15 A	Модуль автоматической коробки передач.
F18	30 A	Реле топливного насоса. Модуль автоматической коробки передач.
F19	30 A	Электромагнит стартера.
F20	60 A	Свечи накаливания.
F21	60 A	Реле зажигания 3.
F22	40 A	Система селективного каталитического восстановления.
F22	-	Не используется.
F23	10 A	Запасной.
F24	-	Не используется.
F25	10 A	Запасной.
F26	20 A	Запасной.
F27	-	Не используется.
F28	7,5 А	Датчик давления в картере.
F29	-	Не используется.
F29	7,5 А	Нагревательный элемент клапана принудительной вентиляции картера.
F30	60 A	Охлаждающий вентилятор.
F30	-	Не используется.
F31	-	Не используется.
F32	30 A	Мотор стеклоочистителя.
F33	-	Не используется.
F34	-	Не используется.
F35	15 A	Модуль управления силовым агрегатом.
F36	15 A	Датчик твердых частиц. Система селективного каталитического восстановления. Датчик оксидов азота.
F37	7,5 А	Клапан регулировки количества топлива.
F38	-	Не используется.
F38	7,5 А	Муфта кондиционера.
F39	15 A	Датчик температуры выхлопных газов. Топливный насос системы испарителя топлива. Электромагнитный клапан перепуска охлаждающей жидкости. Низкоскоростной вентилятор охлаждения. Высокоскоростной вентилятор охлаждения.

Номер реле
R1		Реле зажигания 3.
R2		Не используется.
R3		Не используется.
R4		Не используется.
R5		Не используется.
R6		Реле включения/выключения стеклоочистителя.
R7		Реле высокой/низкой скорости стеклоочистителя.
R8		Не используется.
R9		Пусковой двигатель.
R10		Муфта кондиционера.
R11		Свеча накаливания системы испарителя топлива.
R12		ТНВД.
R13		Не используется.
R14		Не используется.
R15		Реле малой и высокой скорости вентилятора охлаждения.
R16		Система селективного каталитического восстановления.
R17		Модуль управления силовым агрегатом.
R18		Высокоскоростной вентилятор охлаждения.
