Предохранители и реле Ford Transit (2019-2022…)
Схемы относятся к указанным годам и вариантам Ford Transit (2019-2022…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Transit 2019-2022…
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

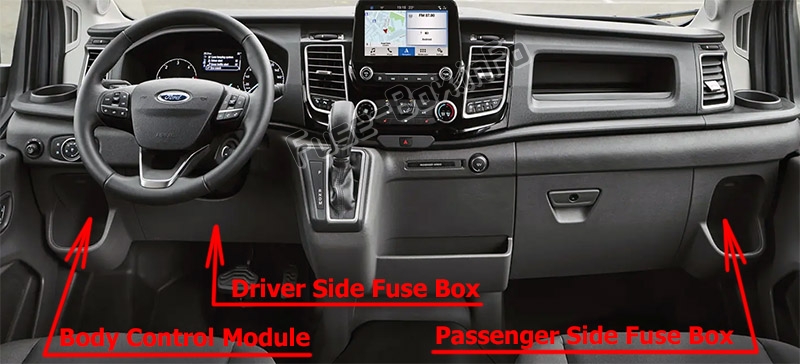

Пассажирский отсек
Есть четыре блока предохранителей:
- Блок предохранителей со стороны водителя находится за съемной панелью отделки под рулевым колесом;
- Блок предохранителей со стороны пассажира находится за крышкой в правом отсеке для хранения;
- Блок управления кузовным оборудованием находится за крышкой в левом вещевом отсеке;
- Блок предохранителей расположен под сиденьем водителя.

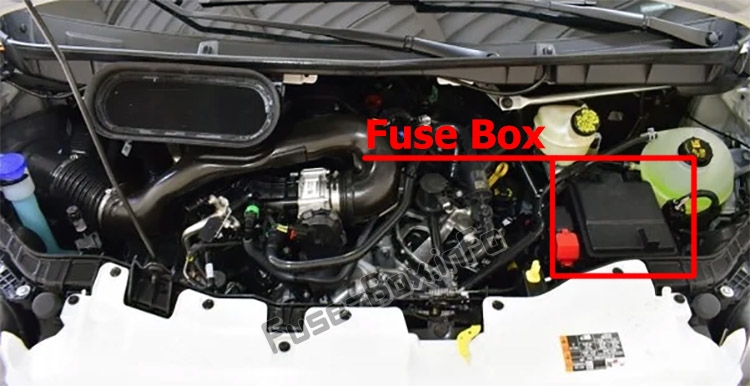

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

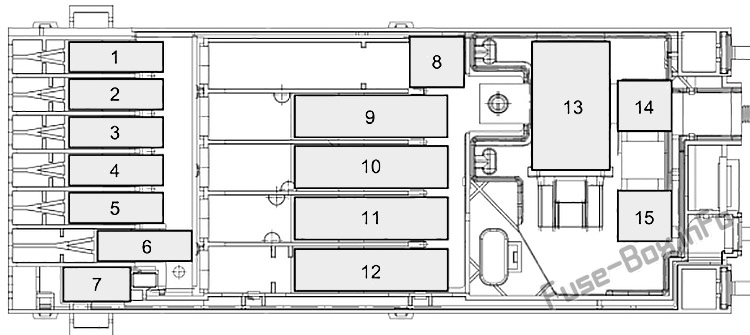

Блок предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 125А | Модуль управления кузовом. |
| 2 | 80А | Электронный усилитель руля. |
| 3 | 150А | Нагреватель с положительным температурным коэффициентом. |
| 4 | - | Не используется. |
| 5 | 60A | 2022: Вентилятор охлаждения. |
| 6 | 150А | Блок предохранителей в салоне. |
| 7 | 60А | Кемпер. |
| 8 | - | Не используется. |
| 9 | 500А | Пусковой двигатель. Генератор. |
| 10 | 300А | Блок предохранителей в моторном отсеке. |
| 11 | 250А | Двойные генераторы. |
| 12 | 150А | Блок предохранителей в салоне водителя. |
| 13 | 190А | Реле сброса нагрузки. |
| 14 | 175А | Вспомогательная точка питания 1. |
| 15 | 60А | Вспомогательная точка питания 2. |

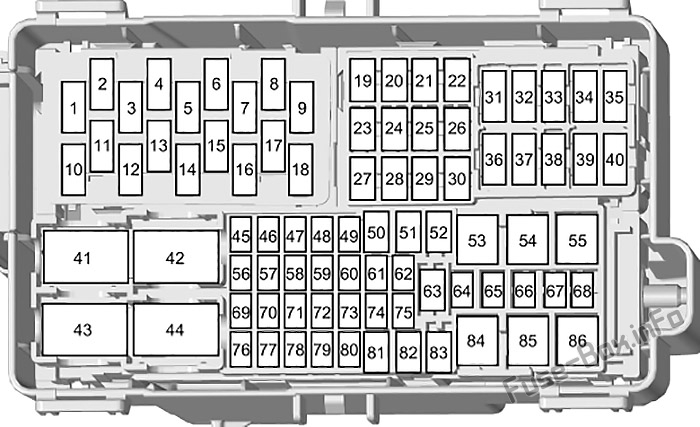

Блок предохранителей со стороны водителя
| № | Amp | Описание |
|---|---|---|
| 1 | 5A | Порт USB. |
| 2 | - | Не используется. |
| 3 | 5A | Порт USB. |
| 4 | - | Не используется. |
| 5 | - | Не используется. |
| 6 | - | Не используется. |
| 7 | - | Не используется. |
| 8 | - | Не используется. |
| 9 | 10А | Обогрев наружных зеркал. |
| 10 | 5A | Охлаждающий вентилятор. |
| 11 | - | Не используется. |
| 12 | - | Не используется. |
| 13 | - | Не используется. |
| 14 | - | Не используется. |
| 15 | - | Не используется. |
| 16 | 5A | Датчик дождя. |
| 17 | - | Не используется. |
| 18 | 20A | 2021-2022: Эстафета. |
| 19 | - | Не используется. |
| 20 | - | Не используется. |
| 21 | 20А | Обогрев заднего стекла. |
| 22 | 20А | Обогрев заднего стекла. |
| 23 | 20А | Вспомогательная точка питания. |
| 24 | 20А | Вспомогательная точка питания. |
| 25 | - | Не используется. |
| 26 | 25А | Мотор стеклоочистителя. |
| 27 | - | Не используется. |
| 28 | 30А | Модифицированные соединения транспортных средств. |
| 29 | 20А | Топливный обогреватель. |
| 30 | 30А | Подножки с электроприводом. |
| 31 | - | Не используется. |
| 32 | - | Не используется. |
| 33 | - | Не используется. |
| 34 | - | Не используется. |
| 35 | - | Не используется. |
| 36 | - | Не используется. |
| 37 | - | Не используется. |
| 38 | - | Не используется. |
| 39 | - | Не используется. |
| 40 | - | Не используется. |
| 41 | 25А | Реле сброса нагрузки. |
| 42 | 40А | Реле стартера. |
| 43 | 40А | Усовершенствованное реле. |
| 44 | 40А | Реле стартера. |
| 45 | 10А | Интерфейсный модуль Upfitter. |
| 46 | - | Не используется. |
| 47 | - | Не используется. |
| 48 | 5A | Модифицированные соединения транспортных средств. |
| 49 | 10А | Переключатель педали тормоза. |
| 50 | 30А | Пассажирское сиденье с электроприводом. |
| 51 | 40А | Модифицированные соединения транспортных средств. |
| 52 | 30А | Водительское сиденье с электроприводом. |
| 53 | 60А | Батарея. |
| 54 | 60А | Силовой инвертор. |
| 55 | 50А | Модуль управления кузовом. |
| 56 | 10А | Модифицированные соединения транспортных средств. |
| 57 | - | Не используется. |
| 58 | 10А | Разъем интерфейса кузова кемпера. Интерфейс апфиттера. Вторичная распределительная коробка. |
| 59 | 10А | Задний климат-контроль. Камера переднего вида. Камера заднего вида. Модуль адаптивного круиз-контроля. Информационная система слепых зон. |
| 60 | 10А | Блок управления тормозами прицепа. |
| 61 | - | Не используется. |
| 62 | 15А | Усовершенствованный системный модуль реле отключения. |
| 63 | 20А | Вспомогательная точка питания. |
| 64 | 40А | Модифицированные соединения транспортных средств. |
| 65 | - | Не используется. |
| 66 | 10А | Усовершенствованная система реле отключения. Кемпер. Реле сброса нагрузки. |
| 67 | - | Не используется. |
| 68 | 5A | Модуль буксировки прицепа. |
| 69 | 5A | Модуль рулевого колеса. |
| 70 | 5A | 2021-2022: Поворотные сиденья. |
| 71 | 10А | Пассажирское сиденье с подогревом. |
| 72 | 10А | Водительское сиденье с подогревом. |
| 73 | 20А | Модуль адаптивного переднего освещения. Выравнивание фар. |
| 74 | 5A | 2022: Датчик температуры |
| 75 | 20А | Блок предохранителей в моторном отсеке. |
| 76 | 10А | Выключатель управления сдвижной дверью. |
| 77 | 5A | Переключатель фар. |
| 78 | 7,5 А | Модифицированные соединения транспортных средств. |
| 79 | 5A | Реле блока предохранителей в салоне водителя. |
| 80 | 10A | 2022: Диагностический разъем |
| 81 | 40А | Модуль буксировки прицепа. |
| 82 | 30А | Сдвижная дверь с электроприводом. |
| 83 | 30А | Блок управления тормозами прицепа. |
| 84 | 50А | Модуль управления кузовом. |
| 85 | 30А | Сдвижная дверь с электроприводом. |
| 86 | 50А | Модуль управления кузовом. |

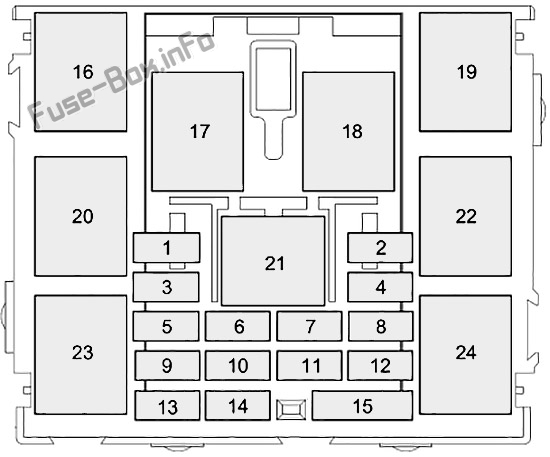

Блок предохранителей со стороны пассажира
| № | Amp | Описание |
|---|---|---|
| 1 | - | Реле 2. |
| 2 | - | Реле 3. |
| 3 | - | Реле 1. |
| 4 | - | Реле 4. |
| 5 | - | Реле 5. |
| 6 | - | Не используется. |
| 7 | - | Не используется. |
| 8 | - | Реле 7. |
| 9 | - | Реле 8. |
| 10 | - | Не используется. |
| 11 | - | Не используется. |
| 12 | - | Реле 9. |
| 13 | - | Реле 6. |
| 14 | 5A | Зажигание. |
| 15 | 5A | Источник питания. |
| 16 | - | Реле вспомогательного переключателя 3. |
| 17 | - | Реле вспомогательного переключателя 3. |
| 18 | - | Реле вспомогательного переключателя 3. |
| 19 | - | Вспомогательный выключатель 4 реле. |
| 20 | - | Вспомогательный выключатель 5 реле. |
| 21 | - | Реле дополнительного блока предохранителей. |
| 22 | - | Вспомогательный выключатель 7 реле. |
| 23 | - | Вспомогательный выключатель 8 реле. |
| 24 | - | Вспомогательный выключатель 9 реле. |

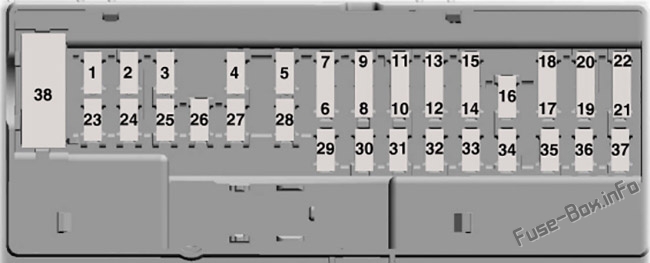

Модуль управления кузовом
| № | Amp | Описание |
|---|---|---|
| 1 | - | Не используется. |
| 2 | 10А | Силовой инвертор. |
| 3 | 7,5 А | Переключатель стеклоподъемников. Электропривод наружных зеркал. |
| 4 | 20А | Не используется. |
| 5 | - | Не используется. |
| 6 | 10А | Не используется. |
| 7 | 10А | Не используется. |
| 8 | 5A | 2019-2020: Звуковой сигнал противоугонной сигнализации. 2021-2022: Модуль блока управления телематики |
| 9 | 5A | Датчик вторжения (2019-2020). Задний кондиционер. |
| 10 | - | Не используется. |
| 11 | - | Не используется. |
| 12 | 7,5 А | Климат-контроль. |
| 13 | 7,5 А | Разъем канала передачи данных. Рулевая колонка. Приборный щиток. |
| 14 | 15А | 2019-2020: Модуль управления энергией батареи - MHEV. |
| 15 | 15А | Модуль синхронизации 3. Встроенный пульт управления (2021-2022). |
| 16 | - | Не используется. |
| 17 | 7,5 А | Не используется. |
| 18 | 7,5 А | Не используется. |
| 19 | 5A | Не используется. |
| 20 | 5A | Выключатель зажигания. |
| 21 | 5A | 2019-2020: Управление нагревателем с положительным температурным коэффициентом. |
| 22 | 5A | 2019-2020: Модуль контроля пешеходов. |
| 23 | 30А | Не используется. |
| 24 | 30А | Не используется. |
| 25 | 20А | Не используется. |
| 26 | 30А | Не используется. |
| 27 | 30А | Не используется. |
| 28 | 30А | Не используется. |
| 29 | 15А | Не используется. |
| 30 | 5A | Не используется. |
| 31 | 10А | Разъем канала передачи данных. Дистанционный приемник ключей. |
| 32 | 20А | Радио. Телематический модуль (2019-2020). |
| 33 | - | Не используется. |
| 34 | 30А | 2019-2020: Центр сообщений. Нагреватель с положительным температурным коэффициентом. Инвертор постоянного тока/переменного тока. Камера системы удержания полосы движения. Помощь при парковке. Рулевая колонка. 2021-2022: Реле работы/пуска. Помощь при парковке. Рулевая колонка. |
| 35 | 5A | Не используется. |
| 36 | 15А | Помощь при парковке. Камера системы удержания полосы движения (2019-2020). Модуль управления рулевой колонкой. |
| 37 | 20А | Не используется. |
| 38 | 30А | Электрические стеклоподъемники. |

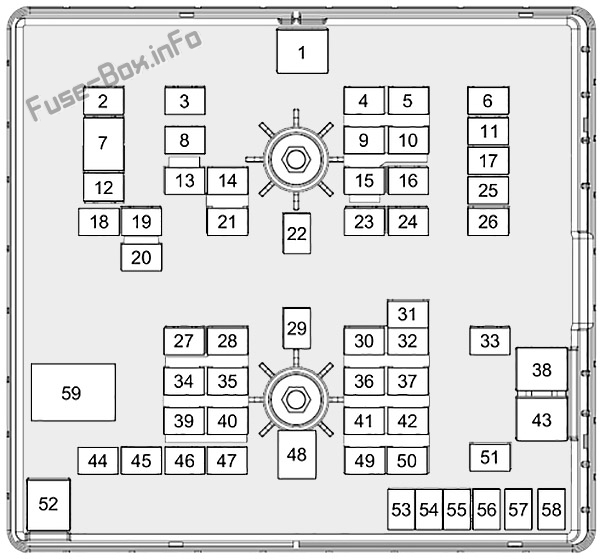

Блок предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| 1 | 50А | Дворники. |
| 2 | 40А | 2019-2020: Полный привод. |
| 3 | 40А | 2019-2020: Обогрев правого ветрового стекла. 2021: Полный привод |
| 4 | 30А | Парковочные фонари. |
| 5 | 10А | Фонарь заднего хода. |
| 6 | 15A | 2022: Электрическая блокировка рулевой колонки |
| 7 | 40А | Мотор переднего вентилятора. |
| 8 | 40А | 2019-2020: Левый обогрев лобового стекла. |
| 9 | 15А | Замок задней двери. |
| 10 | - | Не используется. |
| 11 | 40А | Вспомогательная точка питания. Порт USB. |
| 12 | 20А | Рог. |
| 13 | 10А | Система селективного каталитического восстановления. |
| 14 | 15А | 2019-2021: Мощность автомобиля 5. |
| 15 | - | Не используется. |
| 16 | - | Не используется. |
| 17 | 10А | Правые газоразрядные фары высокой интенсивности. |
| 18 | 40А | Обогрев заднего стекла. |
| 19 | 20А | 2019-2021: Передние противотуманные фары. |
| 20 | 10А | Зеркала с электроприводом складывания. |
| 21 | 15А | Мощность автомобиля 4. |
| 22 | 40А | Двигатель заднего вентилятора. |
| 23 | 20А | 2019-2021: Топливный насос. |
| 24 | 40А | Реле запуска/запуска. |
| 25 | 40А | Вспомогательные точки питания. |
| 26 | 10А | Левые газоразрядные фары высокой интенсивности. |
| 27 | - | Не используется. |
| 28 | 20А | Мощность автомобиля 1. |
| 29 | 40А | 2019-2020: Подогрев топливного фильтра. |
| 30 | 15А | 2019-2021: Насос охлаждающей жидкости. |
| 31 | 5A | Антиблокировочная тормозная система. |
| 32 | 15А | Модуль управления трансмиссией. |
| 33 | 30А | 2019-2021: Стартер. |
| 34 | 15А | Система селективного каталитического восстановления. |
| 35 | 15А | 2019-2021: Мощность автомобиля 2. |
| 36 | 5A | 2019-2021: Перепускной клапан охлаждающей жидкости двигателя. 2022: Распределительный блок питания Run/Start |
| 37 | 5A | 2019-2021: Свечи накаливания. Модуль управления силовым агрегатом. 2022: Модуль управления питанием «Пуск/Пуск». |
| 38 | 40А/60А | 2019-2020: Вентилятор охлаждения. 2021: Антиблокировочная тормозная система с электронным контролем устойчивости (кроме серии 510) / Вентилятор охлаждения (серия 510). 2022: Распределительная коробка. |
| 39 | 15А | 2019-2020: Система селективного каталитического восстановления. |
| 40 | 10А | Мощность автомобиля 3. |
| 41 | 10А | Свеча накаливания контроллера. |
| 42 | 15А | 2019-2020: Блок управления коробкой передач. 2021-2022: Вентилятор охлаждения (серия 510) |
| 43 | 60А | Насос антиблокировочной тормозной системы. |
| 44 | 25А | 2019-2020: Вентилятор охлаждения. 2021: Вентилятор охлаждения (кроме серии 510) |
| 45 | 30А | Розетка прицепа. |
| 46 | 40А | 2019-2020: Свечи накаливания. |
| 47 | 40А | 2019-2020: Свечи накаливания. |
| 48 | 40А/50А | 2019-2020: Вентилятор охлаждения. 2021: Вентилятор охлаждения (кроме серии 510) / Антиблокировочная тормозная система с электронным контролем устойчивости (серия 510, 40A). |
| 49 | 15А | Датчик оксидов азота. |
| 50 | 5A | 2019-2020: Отопитель закрытой вентиляции картера. |
| 51 | 10А | 2019-2021: Муфта кондиционера. |
| 52 | 50А/60А | 2019-2021: Вентилятор охлаждения. |
| 53 | 5A | 2022: Электронный блок управления аккумулятором. |
| 54 | 20А | Резервная сигнализация. |
| 55 | 25А/5А | 2019-2021: Насос трансмиссионного масла. 2022: DC/DC преобразователь (5А) |
| 56 | 20А | 2019-2020: Дополнительный подогреватель на топливе. |
| 57 | 25А/40А | 2019-2020: Антиблокировочная система тормозов с электронным контролем устойчивости. 2022: Клапаны антиблокировочной тормозной системы. |
| 58 | 30А | Розетка прицепа. |
| 59 | - | Реле вентилятора охлаждения. |
