Предохранители и реле Ford Transit Connect (2010-2013)
Схемы относятся к указанным годам и вариантам Ford Transit Connect (2010-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Схема предохранителей Ford Transit Connect 2010-2013
Предохранители прикуривателя (розетка) в Ford Transit Connect Это предохранители №143 (прикуриватель, передняя розетка), №169 (вторая розетка) и №174 (задняя розетка/задняя розетка на центральной консоли) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

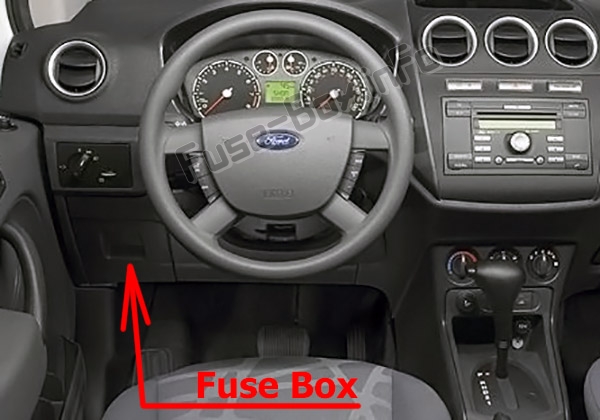

Пассажирский салон
Панель предохранителей и блок реле расположены под панелью приборов слева от руля, за крышкой слева от руля.

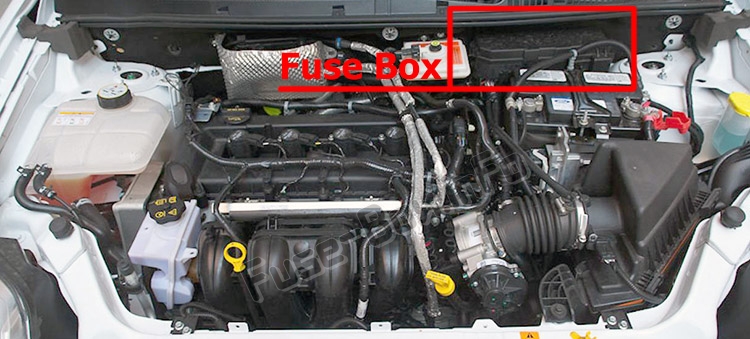

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2010
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 120 | — | Фары, реле прерывания ближнего света |
| 121 | — | Не используется |
| 122 | — | Реле обогревателя заднего стекла |
| 123 | — | Реле вентилятора отопителя |
| 124 | — | Реле освещения салона |
| 125 | — | Реле стеклоочистителей |
| 126 | — | Реле задней разблокировки |
| 130 | 15A | Аварийные мигалки |
| 131 | 5A | Зеркала с электроприводом |
| 132 | 10A | Выключатель света, наружное освещение |
| 133 | — | Не используется |
| 134 | — | Не используется |
| 135 | — | Не используется |
| 136 | 15A | Horn |
| 137 | 7.5A | Система контроля давления в шинах (TPMS), Радио, Комбинация приборов |
| 138 | — | Не используется |
| 139 | — | Не используется |
| 140 | — | Не используется |
| 141 | 10A | Задние противотуманные фары |
| 142 | 15A | Стоп-сигналы |
| 143 | 15A | Прикуриватель, передняя розетка |
| 144 | — | Не используется |
| 145 | — | Не используется |
| 146 | 20A | Стеклоочистители, переключатель стеклоочистителей |
| 147 | — | Не используется |
| 148 | 7.5A | Рециркуляция, Комбинация приборов |
| 149 | — | Не используется |
| 150 | — | Не используется |
| 151 | 15A | Радио, модуль Bluetooth®/голосового управления |
| 152 | 7.5A | Переключатель кондиционера, модуль помощи при парковке |
| 153 | 7.5A | Внутреннее освещение, Экономия заряда батареи |
| 154 | — | Не используется |
| 155 | — | Не используется |
| 156 | 7.5A | Правый стояночный фонарь/задние фонари |
| 157 | 7.5A | Освещение номерного знака |
| 158 | 10A | Выключатель |
| 159 | — | Не используется |
| 160 | — | Не используется |
| 161 | 7.5A | Антиблокировочная тормозная система (ABS)/Контроль тяги, Датчик угла поворота рулевого колеса |
| 162 | 7.5A | Модуль подушки безопасности, индикатор отключения подушки безопасности пассажира |
| 163 | 20A | Замки |
| 164 | — | Не используется |
| 165 | — | Не используется |
| 166 | 25A | Передние электрические стеклоподъемники |
| 167 | 7.5A | Выключатель обогревателя заднего стекла/обогрева зеркал |
| 168 | — | Не используется |
| 169 | 15A | Вторая точка питания |
| 170 | — | Не используется |
| 171 | — | Не используется |
| 172 | — | Не используется |
| 173 | — | Не используется |
| 174 | 15A | Задняя розетка |
| 175 | 7.5A | Левые стояночные фонари/задние фонари |
| 176 | — | Не используется |
| 177 | — | Не используется |
| 178 | 25A | Обогрев заднего стекла |
| 179 | 7.5A | Комбинация приборов, Пассивная противоугонная система (PATS), Датчик педали акселератора, TPMS |
| 180 | 20A | Омыватель переднего и заднего стекла |
| 181 | — | Не используется |
| 182 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Не используется |
| 2 | 40А** | Панель предохранителей в салоне |
| 3 | 20А** | Замок зажигания |
| 4 | 20А** | Топливный насос |
| 5 | 10 А* | Модуль управления трансмиссией (PCM) поддерживает питание, соленоид канистры |
| 6 | 15 А* | PCM, разъем канала передачи данных |
| 7 | 10 А* | Резервные лампы |
| 8 | 15 А* | Фары |
| 9 | 40А** | Панель предохранителей в салоне II |
| 10 | 30А** | Панель предохранителей в салоне III |
| 11 | 30А** | Старт блокировки |
| 12 | 30А** | Электродвигатель насоса антиблокировочной тормозной системы (ABS) |
| 13 | 30A* | Двигатель вентилятора отопителя |
| 14 | 10 А* | Реле ПКМ |
| 15 | 20А** | АБС/клапаны управления тягой |
| 16 | 30 А** | Вентилятор охлаждения - низкий |
| 17 | 50А** | Вентилятор охлаждения - высокий |
| 18 | 20А** | Дневные ходовые огни (ДХО), реле прерывания ближнего света |
| 19 | 20А** | Система контроля давления в шинах |
| 20 | — | Реле муфты кондиционера |
| 21A | — | Реле перегрузки зажигания |
| 21B | — | Не используется |
| 21C | — | Реле фар дальнего света |
| 21D | — | Реле ПКМ |
| 22 | 10 А* | PCM, Дополнительный разъем, Топливные форсунки |
| 23 | 10 А* | Правая фара ближнего света |
| 24 | 10 А* | Соленоид муфты кондиционера |
| 25 | 10 А* | Левая фара ближнего света |
| 26 | 10 А* | Датчик массового расхода воздуха, Выключатель тормоза, Реле фонарей заднего хода, Шаговый двигатель EGR, Клапан продувки адсорбера EVAP, Датчики кислорода с подогревом, Напольный переключатель, Датчик диапазона коробки передач |
| 27 | — | Не используется |
| 28 | 15 А* | Мощность автомобиля ПКМ 1 |
| 29 | 15 А* | Вспомогательный разъем, Катушка на штекерах |
| 30А, 30Б | Реле 70А | Реле высокой скорости вентилятора охлаждения |
| 30C | — | Реле низкой скорости вентилятора охлаждения |
| 30D | — | Реле блокировки запуска |
| 31A | — | Реле резервной лампы |
| 31B | — | Реле топливного насоса |
| 31C | — | Реле ДХО |
| 31D | — | Реле фар ближнего света |
| 31E | — | Не используется |
| 31F | — | Не используется |
| 32 | — | Диод вентилятора охлаждения |
| 33 | — | Диод реле топливного насоса |
| 34 | — | Диод переключателя передач |
| 35 | 10 А* | зажигание ПКМ |
| 36 | — | Не используется |
| * Мини предохранитель ** Картриджный предохранитель |
2011, 2012, 2013

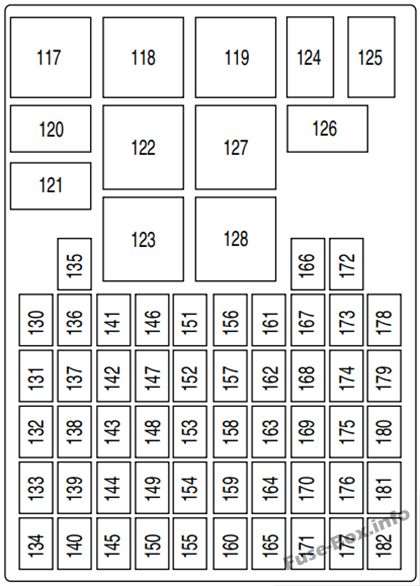

Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 117 | — | Не используется |
| 118 | — | Не используется |
| 119 | — | Не используется |
| 120 | — | Фары, реле прерывания ближнего света |
| 121 | — | Реле отключения передних противотуманных фар |
| 122 | — | Реле обогревателя заднего стекла |
| 123 | — | Реле вентилятора отопителя |
| 124 | — | Реле освещения салона |
| 125 | — | Реле стеклоочистителей |
| 126 | — | Реле задней разблокировки |
| 127 | — | Реле перегрузки зажигания |
| 128 | — | Реле энергосбережения (модифицированный автомобиль) |
| 130 | 15A | Аварийные мигалки |
| 131 | 5A | Зеркала с электроприводом |
| 132 | 10A | Выключатель света, наружное освещение |
| 133 | — | Не используется |
| 134 | — | Не используется |
| 135 | — | Не используется |
| 136 | 15A | Horn |
| 137 | 7.5A | Система контроля давления в шинах, Радио, Комбинация приборов |
| 138 | 10A | Фонарь заднего хода |
| 139 | 20A | Питание зажигания (модифицированный автомобиль) |
| 140 | — | Не используется |
| 141 | 7.5A | Передние/задние противотуманные фары |
| 142 | 15A | Стоп-сигналы |
| 143 | 20A | Прикуриватель, передняя розетка |
| 144 | 10A | Питание зажигания (модифицированный автомобиль) |
| 145 | — | Не используется |
| 146 | 20A | Стеклоочистители, переключатель стеклоочистителей |
| 147 | 15A | Передние противотуманные фары |
| 148 | 7.5A | Рециркуляция, Комбинация приборов |
| 149 | 10A | Питание зажигания/аккумулятора (модифицированный автомобиль) |
| 150 | — | Не используется |
| 151 | 15A | Радио, модуль Bluetooth/голосового управления |
| 152 | 7.5A | Переключатель кондиционера, модуль помощи при парковке |
| 153 | 7.5A | Внутреннее освещение, Экономия заряда батареи |
| 154 | 15A | Фонарь на крыше (модифицированный автомобиль) |
| 155 | 10A | Экономия заряда батареи (модифицированный автомобиль) |
| 156 | 7.5A | Правый стояночный фонарь/задние фонари |
| 157 | 7.5A | Освещение номерного знака |
| 158 | 10A | Светлый образец |
| 159 | 20A | Вентилятор заднего отопителя (модифицированный автомобиль) |
| 160 | — | Не используется |
| 161 | 7.5A | Антиблокировочная система тормозов/Контроль устойчивости к крену, Датчик угла поворота рулевого колеса |
| 162 | 7.5A | Модуль подушки безопасности, индикатор отключения подушки безопасности пассажира |
| 163 | 20A | Замки |
| 164 | 20A | Модуль системы контроля давления в шинах |
| 165 | — | Не используется |
| 166 | 25A | Передние электрические стеклоподъемники |
| 167 | 7.5A | Образец обогревателя заднего стекла/обогрева зеркал |
| 168 | — | Не используется |
| 169 | 20A | Вторая точка питания |
| 170 | — | Не используется |
| 171 | — | Не используется |
| 172 | 10A | Правый задний указатель поворота (модифицированный автомобиль) |
| 173 | 10A | Левый задний указатель поворота (модифицированный автомобиль) |
| 174 | 20A | Задняя розетка питания, задняя розетка центральной консоли (модифицированный автомобиль) |
| 175 | 7.5A | Левые стояночные фонари/задние фонари |
| 176 | — | Не используется |
| 177 | — | Не используется |
| 178 | 25A | Обогрев заднего стекла |
| 179 | 7.5A | Комбинация приборов, Пассивная противоугонная система, Датчик педали акселератора, Система контроля давления в шинах, Камера заднего вида |
| 180 | 20A | Омыватель переднего и заднего стекла |
| 181 | — | Не используется |
| 182 | — | Не используется |

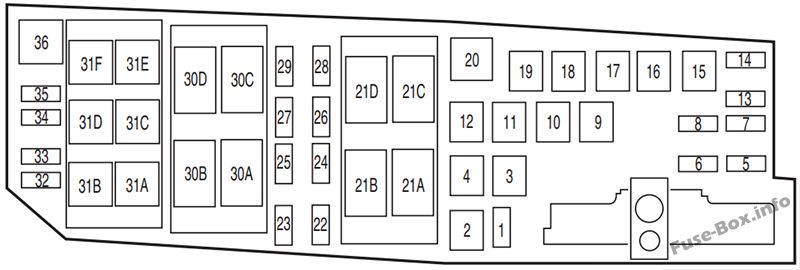

Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 7,5 А* | Обогрев лобового стекла |
| 2 | 40А** | Обогрев правого ветрового стекла, Модифицированный автомобиль - Вентилятор заднего отопителя, Питание зажигания |
| 3 | 50А** | Лобовое стекло с подогревом, Модифицированный автомобиль - Питание от аккумуляторов |
| 4 | 20А** | Топливный насос |
| 5 | 10 А* | Модуль управления силовым агрегатом поддерживает питание, соленоид канистры |
| 6 | 15 А* | Модуль управления силовым агрегатом, разъем канала передачи данных |
| 7 | 20A* | Замок зажигания |
| 8 | 15 А* | Фары |
| 9 | 40А** | Панель предохранителей в салоне II |
| 10 | 25А** | Модифицированный автомобиль - Задний указатель поворота, Питание от аккумулятора |
| 11 | 40А** | Перегрузка зажигания, блок предохранителей в салоне |
| 12 | 30А** | Антиблокировочная тормозная система / Электродвигатель насоса системы стабилизации крена |
| 13 | 30A* | Двигатель вентилятора отопителя |
| 14 | 10 А* | Реле модуля управления силовым агрегатом |
| 15 | 20А** | Антиблокировочная тормозная система / Клапаны контроля устойчивости к крену |
| 16 | 30А** | Вентилятор охлаждения - низкий |
| 17 | 50А** | Вентилятор охлаждения - высокий |
| 18 | 25А** | Дневные ходовые огни, реле прерывания ближнего света |
| 19 | 50А** | Панель предохранителей в салоне III |
| 20 | — | Реле муфты кондиционера |
| 21A | — | Реле обогрева правого ветрового стекла, Модифицированный автомобиль - Реле заднего вентилятора |
| 21B | — | Реле блокировки стартера |
| 21C | — | Реле фар дальнего света |
| 21D | — | Реле модуля управления силовым агрегатом |
| 22 | 10 А* | Модуль управления силовым агрегатом, дополнительный разъем, топливные форсунки |
| 23 | 10 А* | Правая фара ближнего света |
| 24 | 10 А* | Соленоид муфты кондиционера |
| 25 | 10 А* | Левая фара ближнего света |
| 26 | 10 А* | Датчик массового расхода воздуха, Выключатель тормоза, Реле фонарей заднего хода, Шаговый двигатель клапана рекуперации отработавших газов, Электронный клапан продувки адсорбера, Лямбда-зонды с подогревом, Напольный переключатель передач, Датчик диапазона коробки передач |
| 27 | — | Не используется |
| 28 | 15 А* | Модуль управления силовым агрегатом мощность автомобиля 1 |
| 29 | 15 А* | Вспомогательный разъем, Катушка на штекерах |
| 30А, 30Б | Реле 70А | Реле высокой скорости вентилятора охлаждения |
| 30C | — | Реле низкой скорости вентилятора охлаждения |
| 30D | — | Реле обогрева левого лобового стекла |
| 31A | — | Реле резервной лампы |
| 31B | — | Реле топливного насоса |
| 31C | — | Реле дневных ходовых огней |
| 31D | — | Реле фар ближнего света |
| 31E | — | Модифицированный автомобиль - Реле правого заднего указателя поворота |
| 31F | — | Передние противотуманные фары |
| 32 | — | Диод вентилятора охлаждения |
| 33 | — | Диод реле топливного насоса |
| 34 | — | Диод переключателя передач |
| 35 | 30A* | Реле блокировки запуска |
| 36 | — | Модифицированный автомобиль - Реле левого заднего указателя поворота |
| * Мини предохранитель ** Картриджный предохранитель |
