Предохранители и реле Ford Transit Connect (2014-2018)

Схемы относятся к указанным годам и вариантам Ford Transit Connect (2014-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Ford Transit Connect 2014-2019…

Предохранители прикуривателя (розетка) в Ford Transit Connect Это предохранители F11, F15 и F17 в блоке предохранителей моторного отсека.

Оглавление

Расположение блока предохранителей

Пассажирский салон

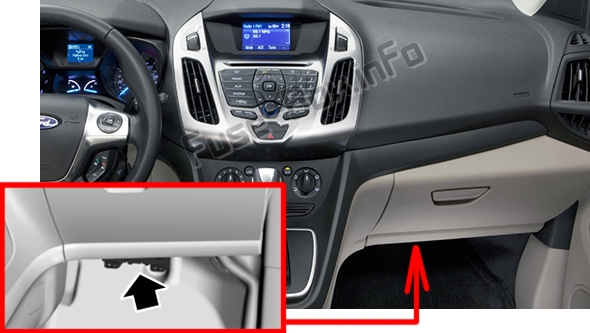

Блок предохранителей находится под перчаточным ящиком (снимите нижнюю часть перчаточного ящика). Пассажирский салон

Моторного отсека

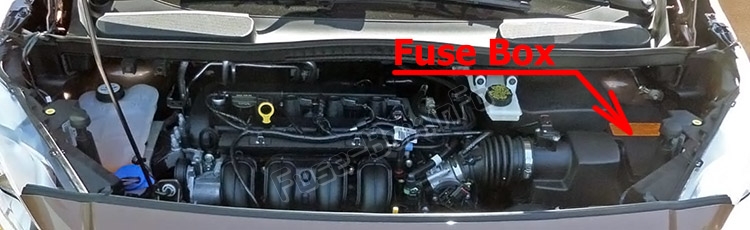

Распределительная коробка расположена в моторном отсеке. Моторного отсека

Багажное отделение

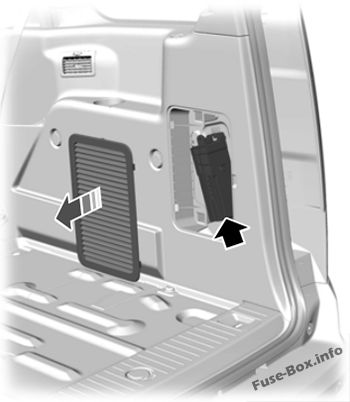

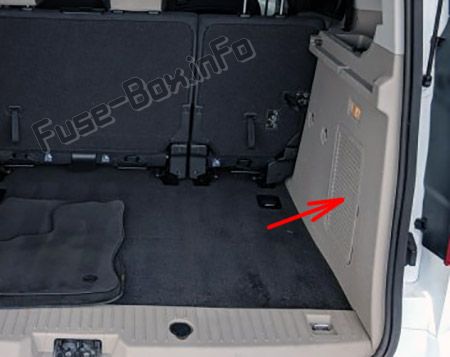

Блок предохранителей находится в багажнике с правой стороны. Багажное отделение

Багажное отделение

Схемы блока предохранителей

2014

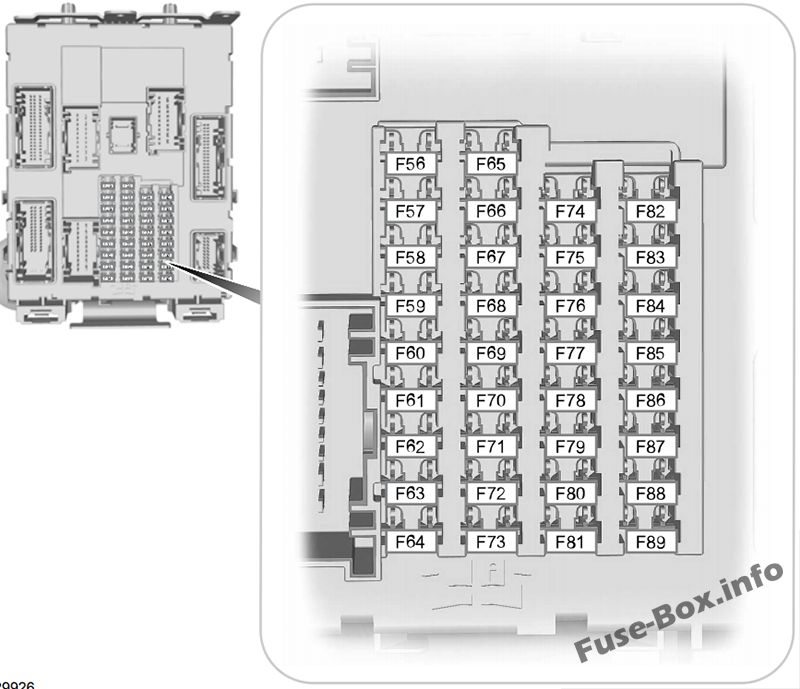

Пассажирский салон

Назначение предохранителей в салоне (2014)

№	Номинал, Ампер	Цепи защищены
F56	20A	Топливный насос
F57	-	Не используется
F58	-	Не используется
F59	5A	Приемопередатчик пассивной противоугонной системы
F60	10A	Лампа салона Блок переключателей двери водителя Лампа вещевого ящика. Группа переключателей на потолочной консоли
F61	-	Не используется
F62	5A	Автодворники Внутреннее зеркало с автоматическим затемнением
F63	-	Не используется
F64	-	Не используется
F65	10A	Разблокировка задней двери
F66	20A	Реле двойного запирания и отпирания передней двери
F67	7,5 А	SYNC Интерфейсный модуль переднего дисплея Модуль глобальной системы позиционирования
F68	-	Не используется
F69	5A	Комбинация приборов
F70	20A	Реле центрального замка
F71	10A	Головка управления отоплением (ручной кондиционер) Двойной автоматический контроль температуры
F72	7,5 А	Модуль рулевого колеса
F73	7,5 А	Разъем канала передачи данных Звуковой оповещатель с резервным аккумулятором
F74	15A	Фара дальнего света
F75	15A	Передняя противотуманная фара
F76	10A	Фонарь заднего хода
F77	20A	Насос омывателя
F78	5A	Не используется
F79	15A	Аудиоблок DVD навигационная система Сенсорный экран Переключатель аварийной сигнализации Выключатель дверного замка
F80	-	Не используется
F81	5A	Электролюк. датчик движения в салоне
F82	20A	Насос омывателя (предохранитель массы)
F83	20A	Центральный замок (предохранитель на массу)
F84	20A	Двойная блокировка (заземляющий предохранитель)
F85	7,5 А	Замок зажигания
F86	10A	Модуль подушки безопасности Система классификации пассажиров Индикатор отключения подушки безопасности пассажира
F87	-	Не используется
F88	25A	Модуль управления кузовом КЛ30 питание
F89	-	Не используется

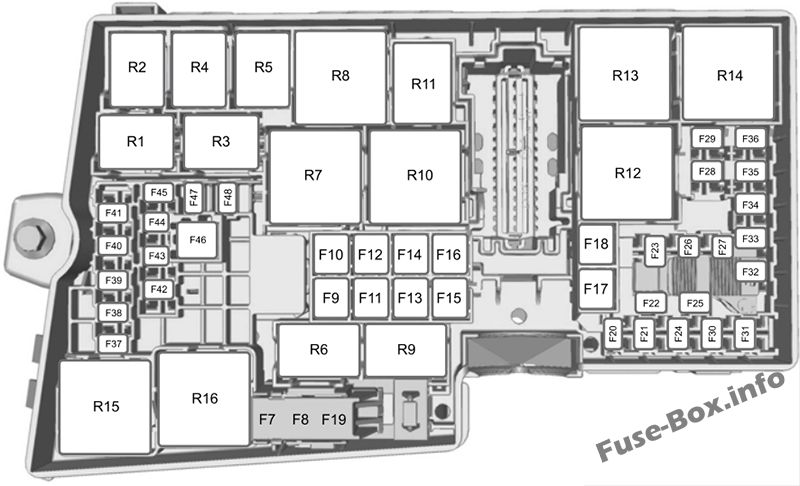

Моторного отсека

Назначение предохранителей в распределительной коробке (2014 г.)

№	Номинал, Ампер	Цепи защищены
F1	-	Не используется
F2	-	Не используется
F3	-	Не используется
F4	-	Не используется
F5	-	Не используется
F6	-	Не используется
F7	40A	Антиблокировочная тормозная система
F8	30A	Контроль стабильности
F9	30A	Обогрев заднего стекла
F10	40A	Двигатель вентилятора
F11	20A	Вспомогательная розетка на задней напольной консоли Вспомогательная розетка в грузовом отсеке (только фургон, автомобили с системой Start/Stop)
F12	30A	Модуль управления силовым агрегатом
F13	30A	Реле стартера
F14	40A	Обогрев лобового стекла (правый)
F15	20A	Вспомогательная розетка в грузовом отсеке (только фургон, автомобили без Start/Stop) Вспомогательная розетка в багажном отделении (Tourneo, автомобили без Start/Stop)
F16	40A	Обогрев лобового стекла (левое)
F17	20A	Вспомогательная розетка на напольной консоли
F18	-	Не используется
F19	5A	Антиблокировочная тормозная система Контроль стабильности
F20	15 A	Horn
F21	5A	Выключатель стоп-сигнала
F22	15 A	Система контроля аккумуляторной батареи (только двигатель 1.6 GTDI)
F22	10A	Напряжение питания (только модуль управления силовым агрегатом с двигателем 2,5 л)
F23	5A	Катушки реле
F24	-	Не используется
F25	10A	Зеркала с электроприводом (без блока управления дверями)
F26	5A	Питание катушки реле управления двигателем (только двигатель 2,5 л)
F27	15 A	Муфта кондиционера
F28	25A	Задний электростеклоподъемник (без блока управления дверью)
F29	25 A	Передний электростеклоподъемник (без блока управления дверью)
F30	5A	Выход положения переключателя зажигания II (только фургон)
F31	-	Не используется
F32	15 A	Модуль управления двигателем
F33	10A	Модуль управления двигателем
F34	10A	Топливные форсунки
F35	15A	Нагреватель фильтра
F36	10A	Модуль управления двигателем (только двигатель DV6 и Fox)
F36	5A	Активная заслонка решетки радиатора (только для двигателей 1,6 GTDI и 2,5 л)
F37	5A	Модуль управления системой помощи при парковке (только фургон)
F38	15 A	Модуль управления двигателем Модуль управления коробкой передач
F39	-	Не используется
F40	5A	Электронный усилитель руля
F41	20A	Модуль управления кузовом
F42	15 A	Стеклоочиститель заднего стекла
F43	15 A	Подогрев переднего сиденья (только универсал)
F44	15 A	Модуль управления фарами
F45	10A	Форсунка омывателя с подогревом
F46	40A	Стеклоочиститель
F47	7,5 А	Наружное зеркало с обогревом (без блока управления дверью)
F48	2 5 А	Модуль управления кузовом

Реле
R1		Не используется
R2		Horn
R3		Не используется
R4		Не используется
R5		Стеклоочиститель заднего стекла
R6		Не используется
R7		Обогрев лобового стекла
R8		Дополнительная задержка
R9		Не используется
R10		Пусковой двигатель
R11		Муфта кондиционера
R12		Охлаждающий вентилятор
R13		Двигатель вентилятора
R14		Электронное управление двигателем
R15		Обогрев заднего стекла
R16		Зажигание

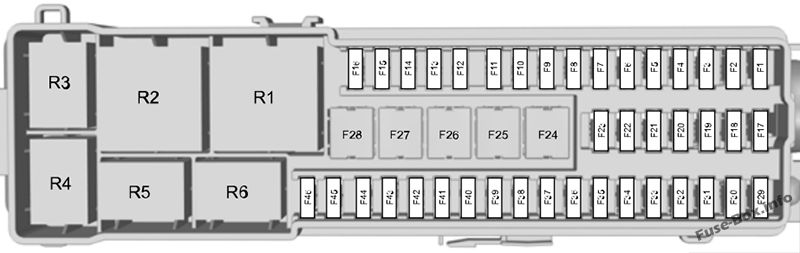

Багажное отделение

Назначение предохранителей в багажном отделении (2014 г.)

№	Номинал, Ампер	Цепи защищены
F1	10A	Обогрев, вентиляция и кондиционирование воздуха сзади
F2	25A	Регулятор сиденья водителя
F3	25A	Модуль водительской двери
F4	25A	Модуль пассажирской двери
F5	-	Не используется
F6	25A	Блок управления задней левой двери
F7	25A	Блок управления дверью задней правой
F8	-	Не используется
F9	-	Не используется
F10	-	Не используется
F11	-	Не используется
F12	-	Не используется
F13	-	Не используется
F14	-	Не используется
F15	-	Не используется
F16	-	Не используется
F17	-	Не используется
F18	-	Не используется
F19	-	Не используется
F20	-	Не используется
F21	-	Не используется
F22	-	Не используется
F23	-	Не используется
F24	-	Не используется
F25	40A	Двигатель заднего вентилятора
F26	40A	Аксессуары Модуль буксировки прицепа
F27	-	Не используется
F28	-	Не используется
F29	5A	Камера заднего вида
F30	5A	Помощь при парковке
F31	-	Не используется
F32	-	Не используется
F33	-	Не используется
F34	15A	Водительское сиденье с подогревом
F35	15A	Пассажирское сиденье с подогревом
F36	-	Не используется
F37	20A	Солнцезащитная шторка с электроприводом
F38	-	Не используется
F39	-	Не используется
F40	7,5 А	Питание зажигания заднего модуля отопления, вентиляции и кондиционирования воздуха
F41	-	Не используется
F42	-	Не используется
F43	-	Не используется
F44	-	Не используется
F45	-	Не используется
F46	-	Не используется

Реле
R1		Замок зажигания
R2		Двигатель заднего обогрева, вентиляции и кондиционирования воздуха
R3		Не используется
R4		Не используется
R5		Не используется
R6		Не используется

2016

Пассажирский салон

Назначение предохранителей в салоне (2016)

№	Номинал, Ампер	Цепи защищены
F56	20A	Топливный насос.
F57	-	Не используется.
F58	-	Не используется.
F59	5A	Приемопередатчик пассивной противоугонной системы.
F60	10A	Интерьерная лампа. Блок переключателей двери водителя. Лампа вещевого ящика. Группа переключателей на потолочной консоли.
F61	20A	Не использовался (запасной).
F62	5A	Автодворники. Внутреннее зеркало с автоматическим затемнением.
F63	-	Не используется.
F64	-	Не используется.
F65	10A	Освобождение задней двери.
F66	20A	Двойное запирание передней двери и реле разблокировки.
F67	7,5 А	СИНХР. Интерфейсный модуль переднего дисплея. Модуль глобальной системы позиционирования.
F68	-	Не используется.
F69	5A	Кластер панели приборов.
F70	20A	Реле центрального замка.
F71	10A	Головка управления отоплением (ручной кондиционер). Двойной автоматический контроль температуры.
F72	7,5 А	Модуль рулевого колеса.
F73	7,5 А	Разъем канала передачи данных. Звуковой оповещатель с резервным аккумулятором.
F74	15A	Фара дальнего света.
F75	15A	Передняя противотуманная фара.
F76	10A	Фонарь заднего хода.
F77	20A	Насос омывателя.
F78	5A	Выключатель зажигания.
F79	15A	Аудио блок. DVD навигационная система. Сенсорный экран. Переключатель аварийной сигнализации. Выключатель дверного замка.
F80	-	Не используется.
F81	5A	Электролюк.
F81	5A	Датчик движения в салоне.
F82	20A	Насос омывателя.
F83	20A	Центральный замок.
F84	20A	Питание отпирания DD FF (заземляющий предохранитель). Двойной замок DD FF (заземляющий предохранитель).
F85	7,5 А	Выключатель зажигания.
F86	10A	Модуль подушки безопасности. Система классификации жильцов. Индикатор отключения подушки безопасности пассажира.
F87	-	Не используется.
F88	-	Не используется.
F89	-	Не используется.

Моторного отсека

Назначение предохранителей в распределительной коробке (2016 г.)

№	Номинал, Ампер	Цепи защищены
F1	-	Не используется.
F2	-	Не используется.
F3	-	Не используется.
F4	-	Не используется.
F5	-	Не используется.
F6	-	Не используется.
F7	40A	Антиблокировочная тормозная система.
F8	30A	Контроль стабильности.
F9	30A	Обогрев заднего стекла.
F10	40A	Двигатель вентилятора.
F11	20A	Вспомогательная розетка на задней напольной консоли. Вспомогательная розетка питания в грузовом отсеке.
F12	30A	Модуль управления силовым агрегатом.
F13	30A	Реле стартера.
F14	40A	Правое лобовое стекло с подогревом.
F15	20A	Вспомогательная силовая установка в грузовом отсеке. Вспомогательная розетка в багажном отделении.
F16	40A	Обогрев лобового стекла.
F17	20A	Вспомогательная розетка на напольной консоли.
F18	40A	Аксессуары - только фургон.
F19	5A	Антиблокировочная тормозная система. Контроль стабильности.
F20	15 A	Рог.
F21	5A	Выключатель стоп-сигналов.
F22	15 A	Система контроля аккумуляторной батареи только для двигателя -1.6 GTDI.
F22	10A	Напряжение питания — модуль управления силовым агрегатом только для двигателя 2,5 л.
F23	5A	Катушки реле.
F24	-	Не используется.
F25	25 A	Блок управления дверью (только фургон).
F26	5A	Питание катушки реле управления двигателем - только двигатель 2,5 л.
F27	15 A	Муфта кондиционера.
F28	25 A	Задний электростеклоподъемник.
F29	25A	Переднее электростеклоподъемник.
F30	5A	Выход положения ключа зажигания II (только фургон).
F31	15 A	Выключатель освещения крыши такси.
F32	15 A	Модуль управления двигателем.
F33	10A	Модуль управления двигателем.
F34	10A	Топливные форсунки.
F35	15 A	Мощность автомобиля 4.
F36	5A	Активная решетка радиатора только для двигателей 1,6 GTDI и 2,5 л.
F37	5A	Реле экономии заряда батареи.
F38	15 A	Модуль управления двигателем. Модуль управления трансмиссией.
F39	10A	Разъем таксомоторного блока.
F40	5A	Электронный усилитель руля.
F41	20A	Модуль управления кузовом.
F42	15A	Стеклоочиститель заднего стекла.
F43	15 A	Подогрев передних сидений - Ван.
F43	20A	Аксессуары - Ван.
F44	15 A	Модуль управления фарами.
F44	5A	Переключатель кондиционера - Такси.
F45	10A	Наружное зеркало с электроприводом - без блока управления дверью.
F46	40A	Стеклоочиститель.
F47	7,5 А	Наружное зеркало с подогревом - без блока управления дверью.
F48	25 A	Модуль управления кузовом.

Реле
R1		Не используется.
R2		Рог.
R3		Реле экономии заряда батареи.
R4		Обогрев заднего стекла.
R5		Стеклоочиститель заднего стекла.
R6		Не используется.
R7		Обогрев лобового стекла.
R8		Дополнительная задержка. Подача питания DCU (фургон).
R9		Реле - Ван.
R10		Пусковой двигатель.
R11		Муфта кондиционера.
R12		Охлаждающий вентилятор.
R13		Двигатель вентилятора.
R14		Электронное управление двигателем.
R15		Не используется.
R16		Зажигание.

Багажное отделение

Назначение предохранителей в багажном отделении (2016 г.)

№	Номинал, Ампер	Цепи защищены
F1	10A	Задний обогрев, вентиляция и кондиционер.
F2	25A	Регулятор сиденья водителя.
F3	25A	Модуль водительской двери.
F4	25A	Модуль пассажирской двери.
F5	-	Не используется.
F6	25A	Блок управления дверью задней левой.
F7	25A	Блок управления задней правой дверью.
F8	-	Не используется.
F9	-	Не используется.
F10	-	Не используется.
F11	-	Не используется.
F12	-	Не используется.
F13	-	Не используется.
F14	-	Не используется.
F15	-	Не используется.
F16	-	Не используется.
F17	-	Не используется.
F18	-	Не используется.
F19	-	Не используется.
F20	-	Не используется.
F21	-	Не используется.
F22	-	Не используется.
F23	-	Не используется.
F24	-	Не используется.
F25	40A	Двигатель заднего вентилятора.
F26	40A	Аксессуары. Модуль буксировки прицепа.
F27	40A	Такси.
F28	-	Не используется.
F29	5A	Камера заднего вида.
F30	5A	Помощь при парковке.
F31	-	Не используется.
F32	-	Не используется.
F33	-	Не используется.
F34	15 A	Водительское сиденье с подогревом.
F35	15A	Пассажирское сиденье с подогревом.
F36	-	Не используется.
F37	20A	Мощная солнцезащитная шторка.
F38	10A	Такси.
F39	-	Не используется.
F40	7,5 А	Обогрев сзади. Питание зажигания модуля вентиляции и кондиционирования.
F41	10A	Разъем такси.
F42	20A	Разъем такси.
F43	-	Не используется.
F44	-	Не используется.
F45	-	Не используется.
F46	-	Не используется.

Реле
R1		Выключатель зажигания.
R2		Задний обогрев, вентиляция и мотор кондиционера. Двигатель вентиляции и кондиционирования.
R3		Не используется.
R4		Не используется.
R5		Не используется.
R6		Не используется.

2018

Пассажирский салон

Назначение предохранителей в салоне (2018)

№	Номинал, Ампер	Защищенный компонент
F56	20 A	Топливный насос.
F57	-	Не используется.
F58	-	Не используется.
F59	5 A	Приемопередатчик пассивной противоугонной системы.
F60	10 A	Интерьерная лампа. Блок переключателей двери водителя. Лампа вещевого ящика. Группа переключателей на потолочной консоли.
F61	20 A	Не используется.
F62	5 A	Автодворники. Внутреннее зеркало с автоматическим затемнением.
F63	-	Не используется.
F64	-	Не используется.
F65	10 A	Освобождение задней двери.
F66	20 A	Двойное запирание передней двери и реле разблокировки.
F67	7,5 А	модуль синхронизации. Интерфейсный модуль переднего дисплея. Модуль глобальной системы позиционирования.
F68	-	Не используется.
F69	5 A	Кластер панели приборов.
F70	20 A	Реле центрального замка.
F71	10 A	Головка управления отоплением (ручной кондиционер). Двойной автоматический контроль температуры.
F72	7,5 А	Модуль рулевого колеса.
F73	7,5 А	Разъем канала передачи данных. Звуковой оповещатель с резервным аккумулятором.
F74	15 A	Фара дальнего света.
F75	15 A	Передняя противотуманная фара.
F76	10 A	Фонарь заднего хода.
F77	20 A	Насос омывателя.
F78	5 A	Выключатель зажигания.
F79	15 A	Аудио блок. DVD навигационная система. Сенсорный экран. Переключатель аварийной сигнализации. Выключатель дверного замка.
F80	-	Не используется.
F81	5 A	Электролюк.
F81	5 A	Датчик движения в салоне.
F82	20 A	Насос омывателя.
F83	20 A	Центральный замок.
F84	20 A	Питание отпирания DD FF (заземляющий предохранитель). Двойной замок DD FF (заземляющий предохранитель).
F85	7,5 А	Выключатель зажигания.
F86	10 A	Модуль подушки безопасности. Система классификации жильцов. Выключатель подушки безопасности пассажира.
F87	-	Не используется.
F88	-	Не используется.
F89	-	Не используется.

Моторного отсека

Назначение предохранителей в распределительной коробке (2018 г.)

№	Номинал, Ампер	Защищенный компонент
F1	-	Не используется.
F2	-	Не используется.
F3	-	Не используется.
F4	-	Не используется.
F5	-	Не используется.
F6	-	Не используется.
F7	40 A	Антиблокировочная тормозная система.
F8	30 A	Контроль стабильности.
F9	30 A	Обогрев заднего стекла.
F10	40 A	Двигатель вентилятора.
F11	40 A	Аксессуары - только фургон.
F12	30 A	Модуль управления силовым агрегатом.
F13	30 A	Реле стартера.
F14	40 A	Правое лобовое стекло с подогревом.
F15	20 A	Вспомогательная силовая установка в грузовом отсеке. Вспомогательная розетка в багажном отделении.
F16	40 A	Обогрев лобового стекла.
F17	20 A	Вспомогательная розетка на напольной консоли.
F18	-	Не используется.
F19	5 A	Антиблокировочная тормозная система с электронным контролем устойчивости.
F20	15 A	Рог.
F21	5 A	Выключатель стоп-сигналов.
F22	10 A	Напряжение питания - модуль управления силовым агрегатом.
F23	5 A	Катушки реле.
F24	-	Не используется.
F25	25 A	Блок управления дверью - Ван.
F26	5 A	Питание катушки реле управления двигателем.
F27	15 A	Муфта кондиционера.
F28	25 A	Задний электростеклоподъемник.
F29	25 A	Переднее электростеклоподъемник.
F30	5 A	Выход положения ключа зажигания II (только фургон).
F31	15 A	Выключатель освещения крыши такси.
F32	15 A	Модуль управления двигателем.
F33	10 A	Модуль управления двигателем.
F34	10 A	Топливные форсунки.
F35	15 A	Мощность автомобиля 4.
F36	5 A	Активный решетчатый затвор.
F37	5 A	Реле экономии заряда батареи.
F38	15 A	Модуль управления двигателем. Модуль управления трансмиссией.
F39	10 A	Разъем таксомоторного блока.
F40	5 A	Электронный усилитель руля.
F41	20 A	Модуль управления кузовом.
F42	15 A	Стеклоочиститель заднего стекла.
F43	15 A	Подогрев передних сидений - Ван.
F43	20 A	Аксессуары - Ван.
F44	15 A	Модуль управления фарами.
F44	5 A	Переключатель кондиционера - Такси.
F45	10 A	Наружное зеркало с электроприводом - без блока управления дверью.
F46	40 A	Стеклоочиститель.
F47	7,5 А	Наружное зеркало с подогревом - без блока управления дверью.
F48	25 A	Модуль управления кузовом.

Номер реле
R1		Не используется.
R2		Рог.
R3		Реле экономии заряда батареи.
R4		Обогрев заднего стекла.
R5		Стеклоочиститель заднего стекла.
R6		Не используется.
R7		Обогрев лобового стекла.
R8		Дополнительная задержка. Подача питания DCU - фургон.
R9		Реле - Ван.
R10		Пусковой двигатель.
R11		Муфта кондиционера.
R12		Охлаждающий вентилятор.
R13		Двигатель вентилятора.
R14		Электронное управление двигателем.
R15		Не используется.
R16		Зажигание.

Багажное отделение

Назначение предохранителей в багажном отделении (2018 г.)

№	Номинал, Ампер	Защищенный компонент
F1	10 A	Задний обогрев, вентиляция и кондиционер.
F2	25 A	Регулятор сиденья водителя.
F3	25 A	Модуль водительской двери.
F4	25 A	Модуль пассажирской двери.
F5	-	Не используется.
F6	25 A	Блок управления дверью задней левой.
F7	25 A	Блок управления задней правой дверью.
F8	-	Не используется.
F9	-	Не используется.
F10	-	Не используется.
F11	-	Не используется.
F12	-	Не используется.
F13	-	Не используется.
F14	-	Не используется.
F15	-	Не используется.
F16	-	Не используется.
F17	-	Не используется.
F18	-	Не используется.
F19	-	Не используется.
F20	-	Не используется.
F21	-	Не используется.
F22	-	Не используется.
F23	-	Не используется.
F24	-	Не используется.
F25	40 A	Двигатель заднего вентилятора.
F26	40 A	Аксессуары. Модуль буксировки прицепа.
F27	40 A	Такси.
F28	-	Не используется.
F29	5 A	Камера заднего вида.
F30	5 A	Помощь при парковке.
F31	-	Не используется.
F32	-	Не используется.
F33	-	Не используется.
F34	15 A	Водительское сиденье с подогревом.
F35	15 A	Пассажирское сиденье с подогревом.
F36	-	Не используется.
F37	20 A	Мощная солнцезащитная шторка.
F38	10 A	Такси.
F39	-	Не используется.
F40	-	Не используется.
F41	10 A	Разъем такси.
F42	20 A	Разъем такси.
F43	-	Не используется.
F44	-	Не используется.
F45	-	Не используется.
F46	-	Не используется.

Номер реле
R1		Выключатель зажигания.
R2		Задний обогрев, вентиляция и кондиционер. Двигатель вентиляции и кондиционирования.
R3		Не используется.
R4		Не используется.
R5		Не используется.
R6		Не используется.
