Предохранители и реле Ford Transit Connect (2019-2022)
Схемы относятся к указанным годам и вариантам Ford Transit Connect (2019-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Transit Connect 2019-2022 гг.
Предохранители прикуривателя (розетка) в Ford Transit Connect являются предохранители № 10 (дополнительная розетка задней консоли пола), № 11 (дополнительная розетка питания напольной консоли), № 20 (дополнительная розетка питания) и № 21 (задняя дополнительная розетка питания) в блоке предохранителей в моторном отсеке.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

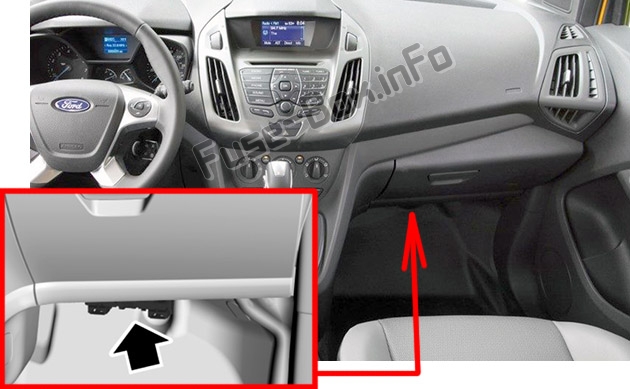

Расположение блока предохранителей
Он находится в салоне под перчаточным ящиком.

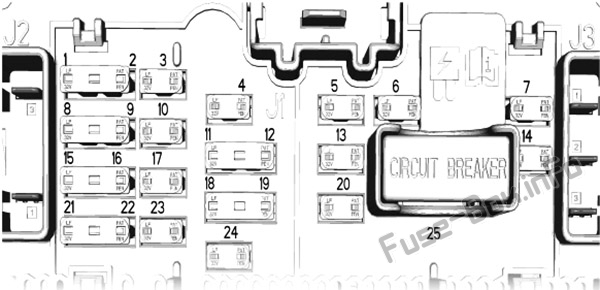

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Модуль управления удерживающими устройствами |
| 2 | 5A | Датчик температуры и влажности в салоне Двигатель заднего вентилятора |
| 3 | 10А | Модуль управления системой помощи при парковке |
| 4 | 10А | Замок зажигания Кнопочный выключатель зажигания |
| 5 | 20А | Центральный замок |
| 6 | 10А | Инвертор постоянного тока Замок водительской двери Выключатель электропривода наружных зеркал |
| 7 | 30А | Управление дверью водителя |
| 9 | 5A | Внутреннее зеркало с автоматическим затемнением Передняя камера помощи при парковке Индикатор отключения подушки безопасности пассажира |
| 10 | 10А | Модуль управления удерживающими устройствами |
| 11 | 5A | Модуль блока управления телематики |
| 12 | 5A | Противоугонная сигнализация |
| 13 | 15А | Разблокировать |
| 14 | 30А | Управление пассажирской дверью |
| 15 | 10А | Модуль контроля энергии батареи |
| 17 | 15А | Голосовое управление Информационно-развлекательный дисплей Проигрыватель компакт-дисков |
| 18 | 7,5 А | Беспроводной модуль зарядки аксессуаров |
| 19 | 7,5 А | Звуковой оповещатель с резервным аккумулятором |
| 20 | 10А | Звуковой сигнал безопасности |
| 21 | 7,5 А | Климат-контроль |
| 22 | 7,5 А | Разъем канала передачи данных Приборный щиток |
| 23 | 20А | Аудиоблок |
| 25 | 30А | Электрические стеклоподъемники |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

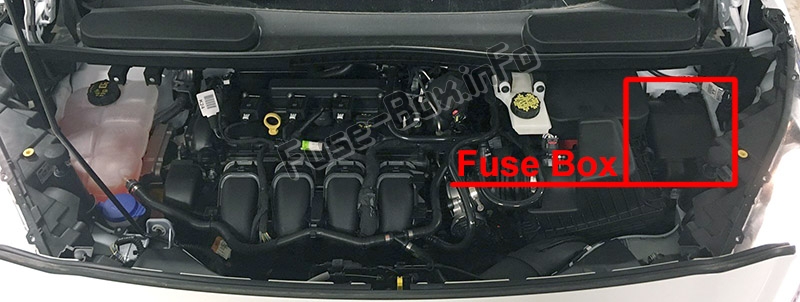

Расположение блока предохранителей

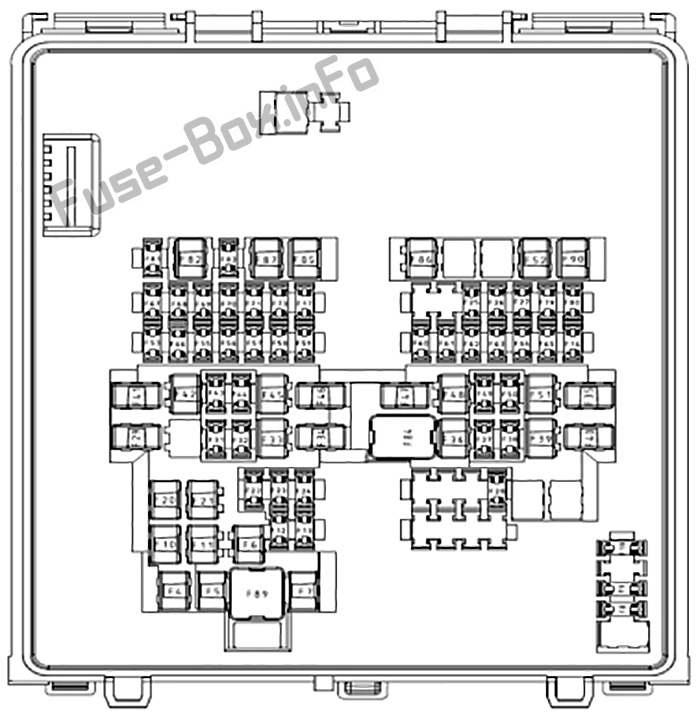

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 4 | 20А/25А | Вентилятор охлаждения (Бензин, 20А) Датчик воды в топливе (Дизель, 25А) |
| 6 | 15А | Дворники |
| 7 | 15А | Дворники |
| 8 | 15А | Насос омывателя заднего стекла |
| 9 | 10А | Разблокировка задней грузовой двери Разблокировка задней двери |
| 10 | 20А | Вспомогательная розетка на задней напольной консоли |
| 11 | 20А | Вспомогательная розетка на напольной консоли |
| 12 | 5A | Датчик дождя |
| 13 | 20А | Стеклоочиститель заднего стекла |
| 16 | 20А | Sun shade |
| 17 | 15А | Блокировка рулевой колонки |
| 19 | 10А | Отпирание левой двери |
| 20 | 20А | Вспомогательная точка питания |
| 21 | 20А | Задние дополнительные точки питания |
| 22 | 5A | Порт USB |
| 25 | 20А | Блок управления дозированием (дизель) |
| 26 | 20А | Блок управления дозированием (дизель) |
| 27 | 15А | Блок управления дозированием (дизель) |
| 28 | 15А | Модуль управления коробкой передач (дизель) |
| 29 | 50А | Свечи накаливания (дизель) |
| 31 | 20А | Правый ближний свет |
| 32 | 10А | Выключатель стоп-сигнала |
| 33 | 30А | Водительское сиденье с электроприводом |
| 34 | 40А | Инвертор постоянного/переменного тока |
| 35 | 50А | Свечи накаливания (дизель) |
| 37 | 10А | Модифицированное подключение автомобиля |
| 38 | 10А | Разъем канала передачи данных |
| 39 | 20А | Топливный стояночный отопитель |
| 40 | 40А | Двигатель заднего вентилятора |
| 41 | 60А | Антиблокировочная тормозная система Электронный контроль устойчивости |
| 42 | 40А | Модифицированное подключение автомобиля |
| 43 | 15А | Лампа состояния - такси |
| 44 | 5A | Фары |
| 45 | 30А | Модуль правой задней двери |
| 46 | 40А | Модуль управления кузовом |
| 47 | 40А | Модуль буксировки прицепа |
| 48 | 20А | Сиденья с подогревом |
| 49 | 20А | Левый ближний свет |
| 50 | 5A | Sun shade |
| 51 | 30А | Антиблокировочная тормозная система Электронный контроль устойчивости |
| 52 | 40А | Обогреваемый элемент ветрового стекла правый |
| 53 | 10А | Муфта кондиционера |
| 55 | 5A | Модуль управления коробкой передач |
| 56 | 5A | Антиблокировочная тормозная система Электронный контроль устойчивости |
| 57 | 10А | Модифицированное подключение автомобиля |
| 58 | 10А | Модуль управления силовым агрегатом |
| 60 | 20А | Модифицированное подключение автомобиля |
| 61 | 15А | Информационная система слепых зон Передняя камера помощи при парковке Камера заднего вида |
| 62 | 20А | Модуль управления кузовом |
| 63 | 10А | Модифицированное подключение автомобиля |
| 64 | 5A | Регулировка уровня фар |
| 65 | 5A | Электронный усилитель руля |
| 66 | 5A | Блок управления дозированием (дизель) Свечи накаливания (дизель) Модуль управления силовым агрегатом (дизель) |
| 67 | 20А | Модуль управления силовым агрегатом |
| 68 | 20А | Модуль управления силовым агрегатом |
| 69 | 15А | Модуль управления силовым агрегатом |
| 70 | 20А | Модуль управления силовым агрегатом |
| 73 | 5A | Датчик массового расхода воздуха и температуры воздуха на впуске |
| 79 | 10А | Обогрев наружных зеркал |
| 80 | 5A | Модифицированное подключение автомобиля |
| 81 | 20А | Horn |
| 82 | 40А | Левый обогреваемый элемент ветрового стекла |
| 83 | 5A | Форсунки омывателя лобового стекла с подогревом |
| 84 | 60А | Охлаждающий вентилятор |
| 85 | 30А | Топливный насос |
| 86 | 20А | Пусковой двигатель |
| 87 | 60А | Модуль свечи накаливания (дизель) |
| 89 | 40А | Двигатель вентилятора |
| 90 | 25А | Обогрев заднего стекла |
