Предохранители и реле Ford Transit Courier (2014-2020)
Схемы относятся к указанным годам и вариантам Ford Transit Courier (2014-2020). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Схема предохранителей Ford Transit Courier / Tourneo Courier 2014-2020
Предохранители прикуривателя (розетки): #F29 и F30 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

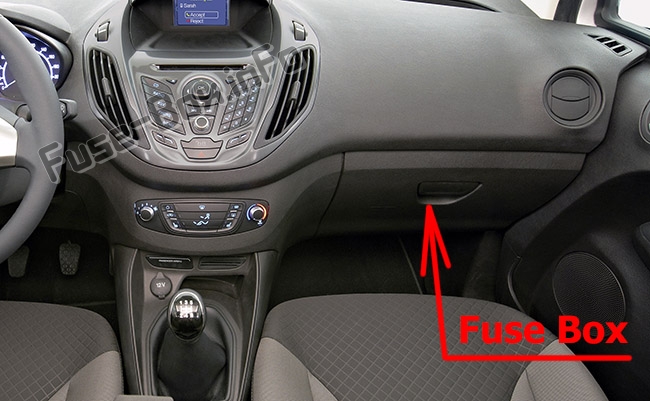

Расположение блока предохранителей
Блок предохранителей находится за перчаточным ящиком (откройте перчаточный ящик, нажмите на боковые стороны внутрь и поверните перчаточный ящик вниз).

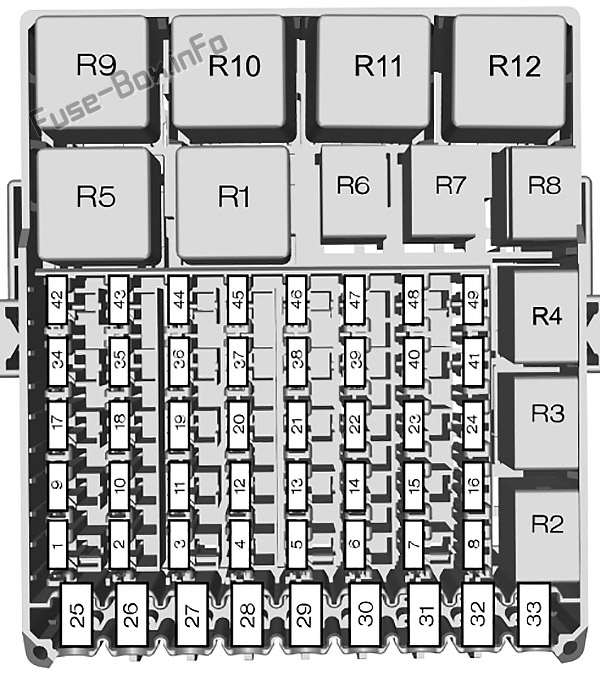

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| F1 | 7,5 А | Обогрев лобового стекла. Двигатель вентилятора. Модуль датчика дождя. Внутреннее зеркало с автоматическим затемнением. |
| F2 | 10А | Выключатель стоп-сигналов. |
| F3 | 5A | Фонари заднего хода. Камера заднего парковочного ассистента. |
| F4 | 10А | Форсунка омывателя с подогревом. Выравнивание фар. |
| F5 | 7,5 А | Электропривод наружных зеркал. |
| F6 | 15А | Стеклоочиститель заднего стекла. |
| F7 | 15А | Насос омывателя лобового стекла. |
| F8 | 3A | USB зарядное устройство. |
| F9 | 15А | Пассажирское сиденье с подогревом. |
| F10 | 15А | Водительское сиденье с подогревом. |
| F11 | - | Не используется. |
| F12 | 10А | Модуль подушки безопасности. |
| F13 | 10А | Реле мотора вентилятора. Иммобилайзер двигателя. Электронный усилитель руля. Кластер панели приборов. |
| F14 | 7,5 А | Модуль управления силовым агрегатом. Топливный насос. |
| F15 | 7,5 А | Аудио блок. Кластер панели приборов. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | 10А | Индикатор отключения подушки безопасности пассажира. |
| F19 | 10А | Разъем канала передачи данных. |
| F20 | 20А | Модуль буксировки прицепа. |
| F21 | 15А | Аудио блок. Блок навигации (до 2018 г.). |
| F22 | 7,5 А | Приборный щиток. |
| F23 | 7,5 А | Передний интерфейсный модуль управления/дисплея. Модуль управления кондиционером. Выключатель аварийной сигнализации (до 2018 г.). |
| F24 | 10А | модуль синхронизации. Модуль глобальной системы позиционирования (до 2018 г.). |
| F25 | 30А | Электрические стеклоподъемники. |
| F26 | 30А | Дворники. |
| F27 | - | Не используется. |
| F28 | 30А | Автостарт-стоп электропитание. |
| F29 | 20А | Задние дополнительные точки питания. |
| Ф30 | 20А | Гнездо прикуривателя. Передние дополнительные точки питания. |
| F31 | - | Не используется. |
| F32 | 30А | Левый обогреваемый элемент ветрового стекла. |
| F33 | 30А | Обогрев правого ветрового стекла. |
| F34 | 20А | Центральный замок. |
| Ф35 | - | Не используется. |
| Ф36 | 20А | Обогрев заднего стекла. |
| F37 | 15А | Выключатель зажигания. |
| F38 | 7,5 А | Противоугонная сигнализация. |
| F39 | 25A | Модуль водительской двери (с 2019 г.). |
| F40 | 25A | Модуль пассажирской двери (с 2019 г.). |
| F41 | - | Не используется. |
| F42 | 7,5 А | Камера заднего парковочного ассистента. |
| F43 | - | Не используется. |
| F44 | - | Не используется. |
| F45 | 10А | Обогрев наружных зеркал. |
| F46 | - | Не используется. |
| F47 | - | Не используется. |
| F48 | - | Не используется. |
| F49 | - | Не используется. |
| Реле | ||
| R1 | Зажигание. | |
| R2 | Гнездо прикуривателя. Передние дополнительные точки питания. | |
| R3 | Центральный замок. | |
| R4 | Обогрев заднего стекла. | |
| R5 | Не используется. | |
| R6 | Не используется. | |
| R7 | Не используется. | |
| R8 | Задние дополнительные точки питания. | |
| R9 | Обогрев лобового стекла. | |
| R10 | Не используется. | |
| R11 | Насос омывателя лобового стекла. | |
| R12 | Насос омывателя лобового стекла. |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

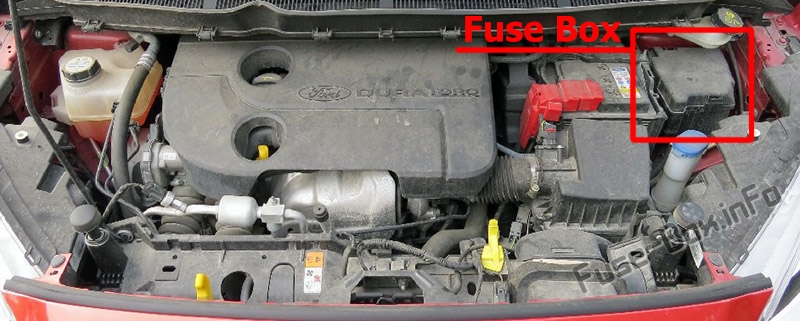

Расположение блока предохранителей

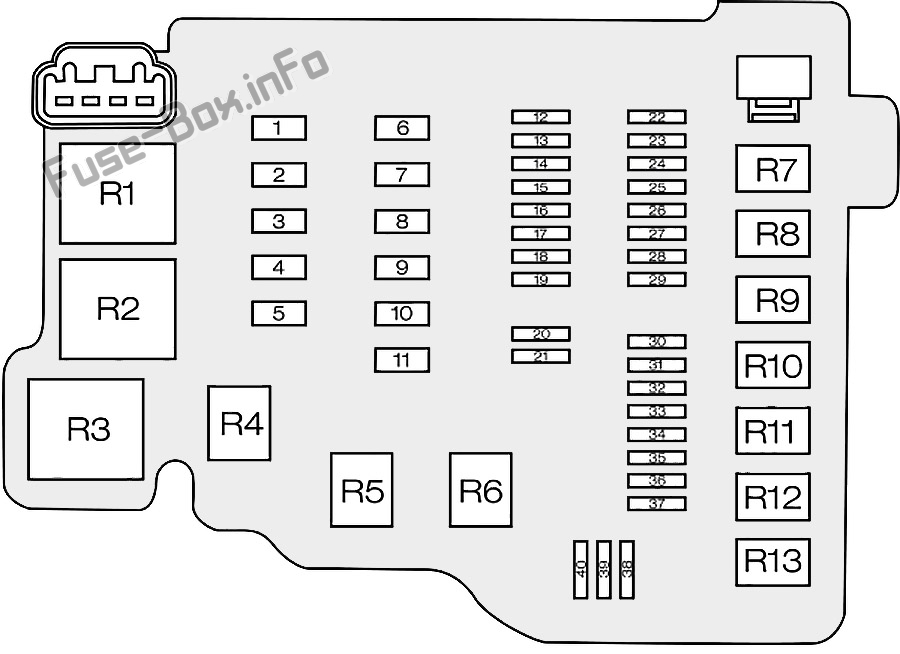

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| F1 | 30А | Антиблокировочная тормозная система. |
| F2 | 60А | Охлаждающий вентилятор. |
| F3 | 30А/40А | Охлаждающий вентилятор. |
| F4 | 30А | Двигатель вентилятора. |
| F5 | 60А | Питание блока предохранителей в салоне. |
| F6 | 30А | Центральный замок. |
| F7 | 60А | Реле зажигания. |
| F8 | 60А | Свечи накаливания. |
| F9 | 60А | Обогрев лобового стекла. |
| F10 | 30А | Дизель: Подогреватель топлива. |
| F11 | 30А | Пусковой двигатель. |
| F12 | 10А | Левый дальний свет. |
| F13 | 10А | Правый дальний свет. |
| F14 | 15А | EcoBoost: водяной насос. |
| F15 | 15А/20А | EcoBoost: Катушка зажигания (20А). Дизель: Активная заслонка решетки радиатора, Масляный насос, Компрессор кондиционера (15А) |
| F16 | 15А | EcoBoost: модуль управления силовым агрегатом. Дизель: кислородный датчик с подогревом, перепускной клапан охладителя системы рециркуляции отработавших газов. |
| F17 | 15А/20А | EcoBoost: кислородный датчик с подогревом (15A). Дизель: модуль управления силовым агрегатом (20 А или 15 А с 2019 г.). |
| F18 | 15A | Дизель: датчик твердых частиц. |
| F19 | 7,5 А | Компрессор кондиционера. |
| F20 | - | Не используется. |
| F21 | - | Не используется. |
| F22 | 20А | Дизель: Модуль подачи топлива. |
| F23 | 15А | Передние противотуманные фары. |
| F24 | 15А | Указатели направления. |
| F25 | 15А | Левые наружные фонари. |
| F26 | 15А | Правые наружные фонари. |
| F27 | 7,5 А | Модуль управления силовым агрегатом. |
| F28 | 20А | Антиблокировочная тормозная система. |
| F29 | 10А | Муфта кондиционера. |
| Ф30 | - | Не используется. |
| F31 | - | Не используется. |
| F32 | 20А | Рог. |
| F33 | 20А | Обогрев заднего стекла. |
| F34 | 20А | Топливный насос. Подогреватель топлива. |
| Ф35 | 15А | Противоугонная сигнализация. |
| Ф36 | - | Не используется. |
| F37 | - | Не используется. |
| F38 | - | Не используется. |
| F39 | - | Не используется. |
| F40 | - | Не используется. |
| Реле | ||
| R1 | Охлаждающий вентилятор. | |
| R2 | Свечи накаливания. | |
| R3 | Модуль управления силовым агрегатом. | |
| R4 | Дальний свет. | |
| R5 | Не используется. | |
| R6 | Подогрев топливной магистрали. | |
| R7 | Охлаждающий вентилятор. | |
| R8 | Пусковой двигатель. | |
| R9 | Муфта кондиционера. | |
| R10 | Передние противотуманные фары. | |
| R11 | Топливный насос, подогреватель топлива. | |
| R12 | Дизель: Фонарь заднего хода | |
| R13 | Двигатель вентилятора. |
