Предохранители и реле Ford Transit Custom (2012-2016)
Схемы относятся к указанным годам и вариантам Ford Transit Custom (2012-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

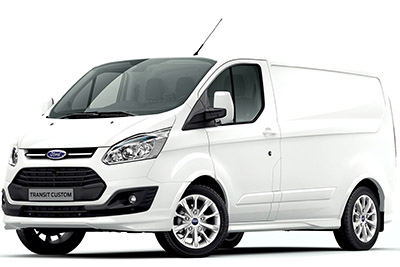

Расположение предохранителей Ford Transit Custom / Tourneo Custom 2012-2016
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

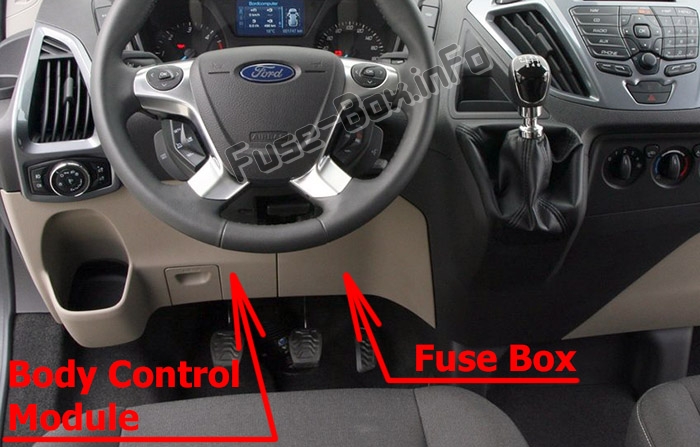

Пассажирский отсек
За съемными панелями обшивки расположены два блока предохранителей — блок предохранителей справа, а блок управления кузовным оборудованием — слева (на автомобилях с правым рулем — наоборот).
Блок предохранителей
Он находится под сиденьем водителя.

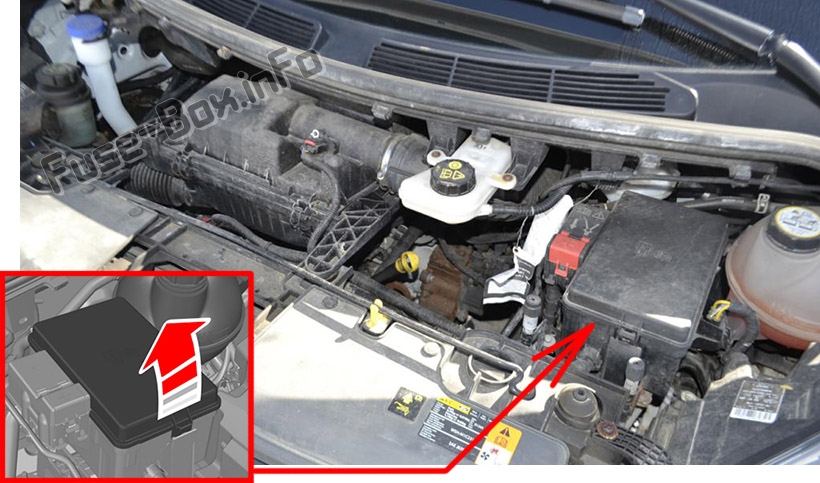

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей

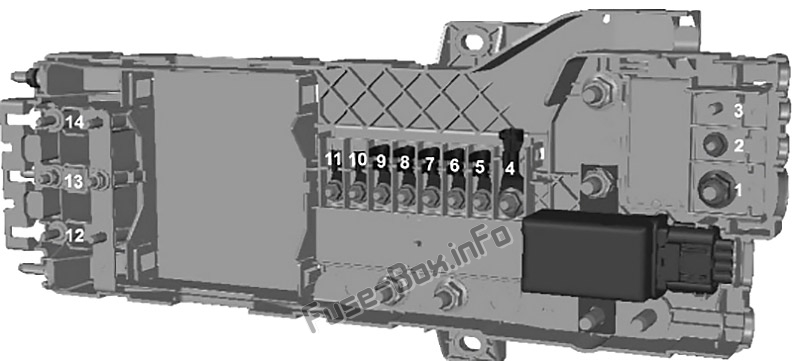

Блок предохранителей
| № | Amp | Описание |
|---|---|---|
| F1 | 350А | Генератор. Пусковой двигатель. Распределительная коробка аккумулятора. |
| F2 | 100А | Вспомогательная распределительная коробка. |
| F3 | - | Не используется. |
| F4 | 200А | Вспомогательная распределительная коробка. |
| F5 | 100А | Вспомогательная распределительная коробка. |
| F6 | 80А | Дополнительный электронагреватель. |
| F7 | 80А | Вспомогательная распределительная коробка. |
| F8 | 100А | Распределительная коробка аккумулятора. |
| F9 | 100А | Вспомогательная распределительная коробка. |
| F10 | 60А | Блок управления кузовом 1. |
| F11 | 60А | Блок управления кузовом 2. |
| F12 | 60А | Доступ клиентов. |
| F13 | - | Не используется. |
| F14 | 60А | Доступ клиентов. |

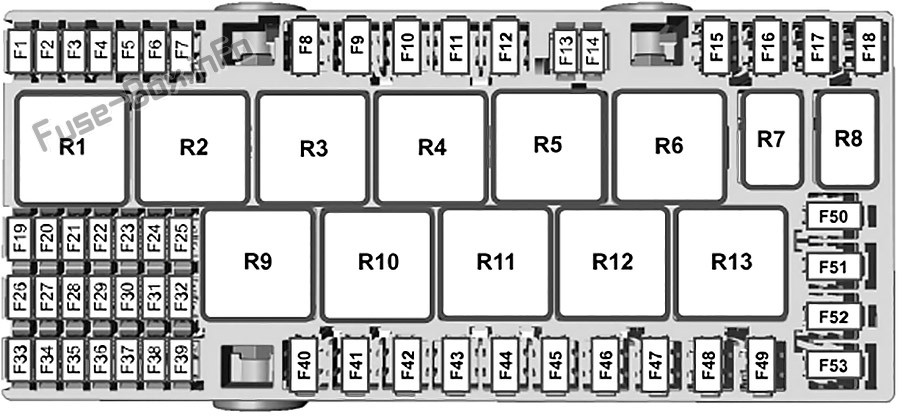

Блок предохранителей в салоне
| № | Amp | Описание |
|---|---|---|
| F1 | - | Не используется. |
| F2 | - | Не используется. |
| F3 | - | Не используется. |
| F4 | - | Не используется. |
| F5 | 3A | Модуль управления силовым агрегатом. |
| F6 | 3A | Модуль антиблокировочной тормозной системы. |
| F7 | 7,5 А | Модуль управления силовым агрегатом. Модуль свечи накаливания. |
| F8 | - | Не используется. |
| F9 | 30А | Мотор стеклоочистителя. |
| F10 | 30А | Дополнительный электродвигатель стеклоочистителя. |
| F11 | 10А | Муфта кондиционера. |
| F12 | 20А | Свечи накаливания. |
| F13 | - | Не используется. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | 40А | Модуль антиблокировочной тормозной системы. |
| F19 | 30А | Реле стартера. |
| F20 | 60А | Модуль свечи накаливания. |
| F21 | 60А | Реле зажигания. |
| F22 | - | Не используется |
| F23 | 25А | Модуль антиблокировочной тормозной системы. |
| F24 | 7,5 А | Реле топливного насоса. |
| F25 | - | Не используется. |
| F26 | 3A | Клапан охлаждающей жидкости Econetic. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | - | Передний модуль управления аудиосистемой. |
| Ф30 | 60А | Низкоскоростные и высокоскоростные вентиляторы охлаждения. |
| F31 | - | Не используется. |
| F32 | 60А | Реле моторчика стеклоочистителя. |
| F33 | - | Не используется. |
| F34 | - | Не используется. |
| Ф35 | 15А | Модуль управления силовым агрегатом. |
| Ф36 | 7,5 А | Датчик массы воздушного потока. |
| F37 | 7,5 А | Клапан дозирования топлива. |
| F38 | 7,5 А | Реле муфты кондиционера. |
| F39 | 15А | Низкоскоростные и высокоскоростные вентиляторы охлаждения. Реле свечей накала. Топливный насос системы испарителя топлива. Датчик кислорода с подогревом. Реле клапана охлаждающей жидкости Econetic. |
| Реле | ||
| R1 | Зажигание. | |
| R2 | Пусковой двигатель. | |
| R3 | Стеклоочиститель заднего стекла. | |
| R4 | Мотор стеклоочистителя. | |
| R5 | Не используется. | |
| R6 | Не используется. | |
| R7 | Не используется. | |
| R8 | Не используется. | |
| R9 | Не используется. | |
| R10 | Муфта кондиционера. | |
| R11 | Свечи накаливания. | |
| R12 | Топливный насос. | |
| R13 | Не используется. | |
| R14 | Клапан охлаждающей жидкости Econetic. | |
| Р15 | Низкоскоростной вентилятор охлаждения. | |
| Р16 | Не используется. | |
| Р17 | Модуль управления силовым агрегатом. | |
| Р18 | Высокоскоростной вентилятор охлаждения. |

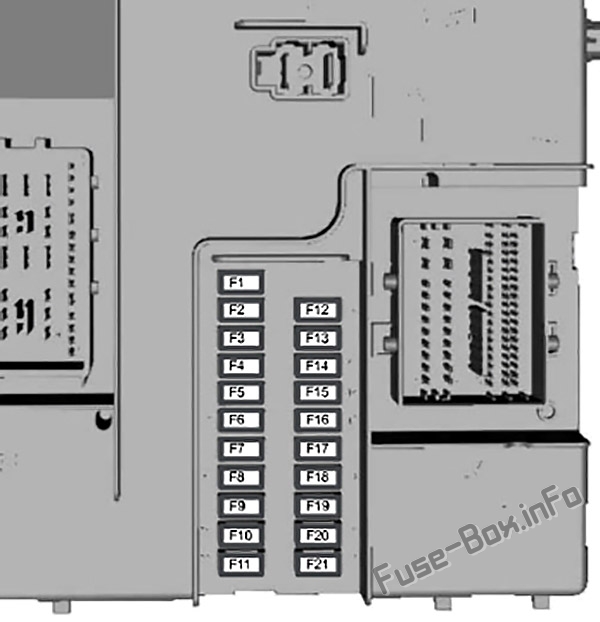

Модуль управления кузовом
| № | Amp | Описание |
|---|---|---|
| F1 | 15А | Центральный замок 2. |
| F2 | 15А | Центральный замок 1. |
| F3 | 15А | Выключатель зажигания. Вспомогательное реле аккумулятора. |
| F4 | 5A | Модуль помощи при парковке. |
| F5 | 5A | Модуль датчика дождя. Модуль автоламп. |
| F6 | 15А | Насос омывателя лобового стекла. |
| F7 | 7,5 А | Наружные зеркала. |
| F8 | 15А | Передние противотуманные фары. |
| F9 | 10А | Правый дальний свет. |
| F10 | 10А | Левый дальний свет. |
| F11 | 25А | Правые наружные фонари. Левые боковые фонари. |
| F12 | 20А | Противоугонная сигнализация. Звуковой оповещатель с резервным аккумулятором. |
| F13 | 15А | Разъем канала передачи данных. Реле вспомогательной точки питания. Внутреннее освещение. |
| F14 | 25А | Дневные ходовые огни. Указатели направления. Задние противотуманные фары. |
| F15 | 25А | Правые боковые фонари. Левые наружные фонари. Центральный верхний стоп-сигнал. |
| F16 | 20А | Аудио контроль. |
| F17 | 7,5 А | Управление отопителем. Приборный щиток. Двигатель вентилятора. |
| F18 | 10А | Переключатель фар. Модуль рулевого колеса. |
| F19 | 5A | Передний интерфейсный модуль управления/дисплея. |
| F20 | 5A | Пассивная противоугонная система и зажигание. Зажигание. |
| F21 | 3A | Передний модуль управления аудиосистемой и вспомогательное реле. |

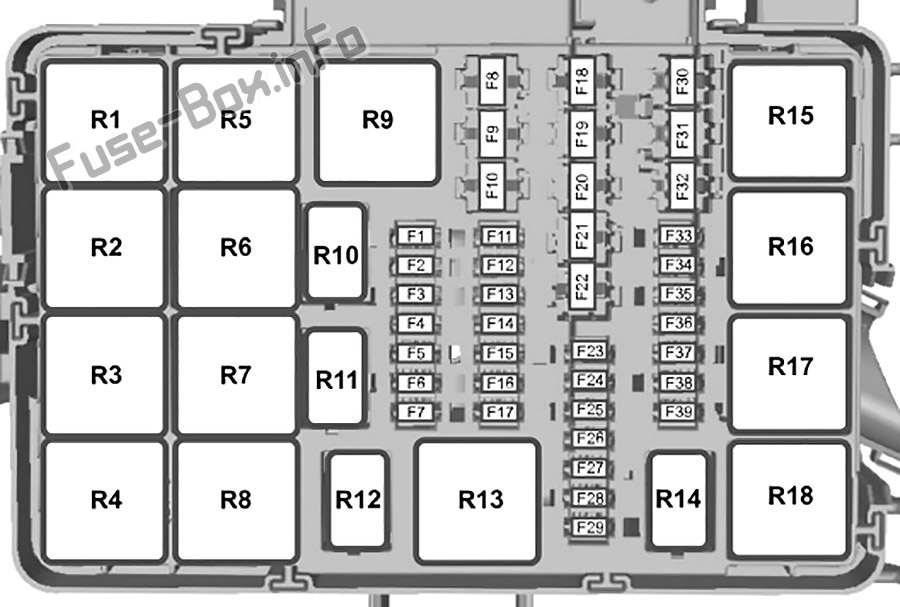

Блок предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| F1 | - | Не используется. |
| F2 | - | Не используется. |
| F3 | - | Не используется. |
| F4 | - | Не используется. |
| F5 | 3A | Модуль управления силовым агрегатом. |
| F6 | 3A | Модуль антиблокировочной тормозной системы. |
| F7 | 7,5 А | Модуль управления силовым агрегатом. Модуль свечи накаливания. |
| F8 | - | Не используется. |
| F9 | 30А | Мотор стеклоочистителя. |
| F10 | 30А | Дополнительный электродвигатель стеклоочистителя. |
| F11 | 10А | Муфта кондиционера. |
| F12 | 20А | Свечи накаливания. |
| F13 | - | Не используется. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | 40А | Модуль антиблокировочной тормозной системы. |
| F19 | 30А | Реле стартера. |
| F20 | 60А | Модуль свечи накаливания. |
| F21 | 60А | Реле зажигания. |
| F22 | - | Не используется |
| F23 | 25А | Модуль антиблокировочной тормозной системы. |
| F24 | 7,5 А | Реле топливного насоса. |
| F25 | - | Не используется. |
| F26 | 3 А | Клапан охлаждающей жидкости Econetic. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | - | Передний модуль управления аудиосистемой. |
| Ф30 | 60А | Низкоскоростные и высокоскоростные вентиляторы охлаждения. |
| F31 | - | Не используется. |
| F32 | 60А | Реле моторчика стеклоочистителя. |
| F33 | - | Не используется. |
| F34 | - | Не используется. |
| Ф35 | 15А | Модуль управления силовым агрегатом. |
| Ф36 | 7,5 А | Датчик массы воздушного потока. |
| F37 | 7,5 А | Клапан дозирования топлива. |
| F38 | 7,5 А | Реле муфты кондиционера. |
| F39 | 15А | Низкоскоростные и высокоскоростные вентиляторы охлаждения. Реле свечей накала. Топливный насос системы испарителя топлива. Датчик кислорода с подогревом. Реле клапана охлаждающей жидкости Econetic. |
| Реле | ||
| R1 | Зажигание. | |
| R2 | Пусковой двигатель. | |
| R3 | Стеклоочиститель заднего стекла. | |
| R4 | Мотор стеклоочистителя. | |
| R5 | Не используется. | |
| R6 | Не используется. | |
| R7 | Не используется. | |
| R8 | Не используется. | |
| R9 | Не используется. | |
| R10 | Муфта кондиционера. | |
| R11 | Свечи накаливания. | |
| R12 | Топливный насос. | |
| R13 | Не используется. | |
| R14 | Клапан охлаждающей жидкости Econetic. | |
| Р15 | Низкоскоростной вентилятор охлаждения. | |
| Р16 | Не используется. | |
| Р17 | Модуль управления силовым агрегатом. | |
| Р18 | Высокоскоростной вентилятор охлаждения. |
