Предохранители и реле Ford Transit Custom (2016-2018)
Схемы относятся к указанным годам и вариантам Ford Transit Custom (2016-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Transit Custom / Tourneo Custom (2016-2018)
Предохранители прикуривателя (розетки) (кроме 2,2 л дизельного двигателя): #F6, F7, F13, F14, F30 и F71 (230 В) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский отсек
За съемной панелью обшивки расположены два блока предохранителей — блок предохранителей справа, а блок управления кузовным оборудованием — слева (на автомобилях с правым рулем — наоборот).
The Блок предохранителей находится под сиденьем водителя.

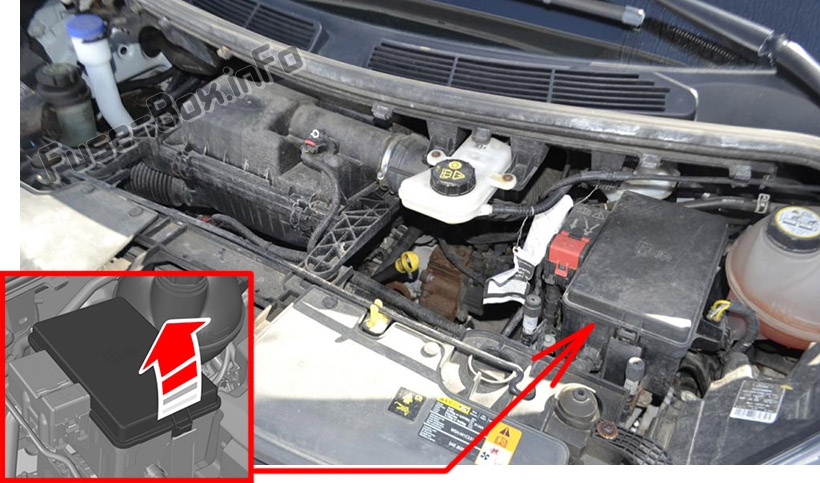

Моторного отсека
Схемы блока предохранителей (кроме дизельного двигателя объемом 2,2 л)
Схемы блока предохранителей (кроме дизельного двигателя объемом 2,2 л)

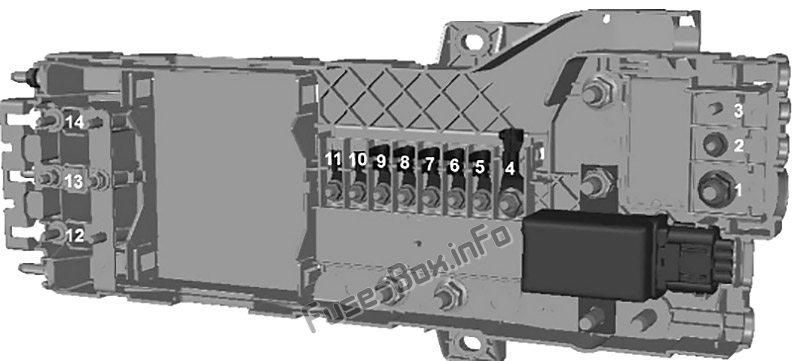

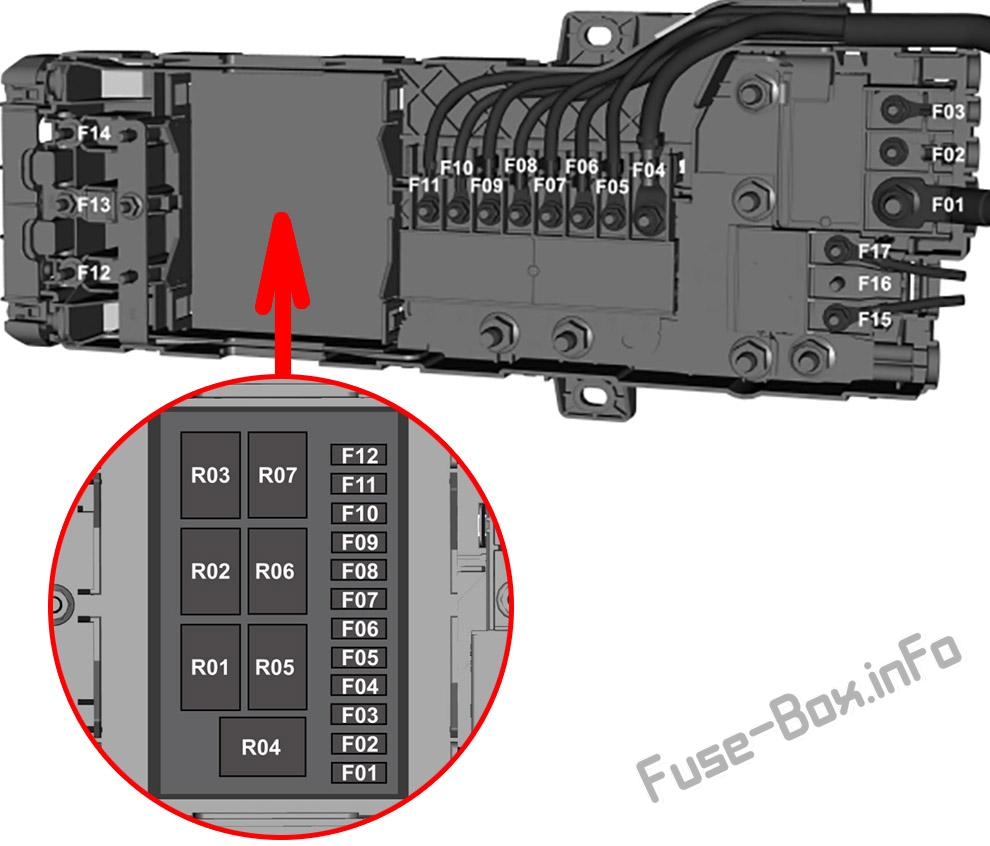

Блок предохранителей
| № | Amp | Описание |
|---|---|---|
| Главные предохранители | ||
| F1 | 470А | Блок предохранителей в моторном отсеке. Пусковой двигатель. Генератор. |
| F2 | 100А | Блок предохранителей в салоне. Блок предохранителей блока управления кузовным оборудованием. |
| F3 | 40А | Инвертор постоянного тока (DC/AC). |
| F4 | 200А | Вторичный релейный блок питания 1. |
| F5 | 100А | Питание коробки вторичного реле 2. |
| F6 | 100А | Обогреватель салона. |
| F7 | 80А | Реле обогрева лобового стекла. |
| F8 | 100А | Блок предохранителей в салоне. Питание коробки вторичного реле 5. |
| F9 | 100А | Питание коробки вторичного реле 3. |
| F10 | 100А | Питание коробки вторичного реле 4. |
| F11 | 100А | Реле модуля управления силовым агрегатом. |
| F12 | 60А | Вспомогательная точка питания 1 (модифицированное подключение автомобиля). |
| F13 | 60А | Вспомогательная точка питания 2 (модифицированное подключение автомобиля). |
| F14 | 60А | Вспомогательная точка питания 3 (модифицированное подключение автомобиля). |
| F15 | 60А | Задний климат-контроль. |
| F16 | 100А | Не используется. |
| F17 | 60А | Кемпер (модифицированное подключение к транспортному средству). |
| Предохранители и реле за крышкой | ||
| F1 | 3A | Выключатель наружного освещения. Переключатель водонагревателя. Вспомогательный выключатель питания. |
| F2 | 20А | Источник питания. |
| F3 | 20А | Мощность R1 (Маяк). |
| F4 | 20А | Мощность R2 (зажигание). |
| F5 | 15А | Мощность R3 (Вспомогательная точка питания, Водонагреватель). |
| F6 | 15А | Питание R4 (Внутренняя лампа). |
| F7 | 15А | Питание R5, R6 (Указатели поворота, Вспомогательная точка питания). |
| F8 | 10А | Питание R7 (Внутреннее освещение). |
| F9 | 20А | Радиопередатчик. |
| F10 | 5A | Реле замка зажигания. |
| F11 | 15А | Реле замка зажигания. |
| F12 | - | Не используется. |
| R1 | - | Реле маяка. |
| R2 | - | Реле зажигания. |
| R3 | - | Вспомогательная точка питания 2. Водонагреватель. |
| R4 | - | Реле освещения салона. |
| R5 | - | Вспомогательная точка питания 1. Указатель поворота (левая сторона). |
| R6 | - | Указатель поворота (правая сторона). |
| R7 | - | Внутреннее освещение. |

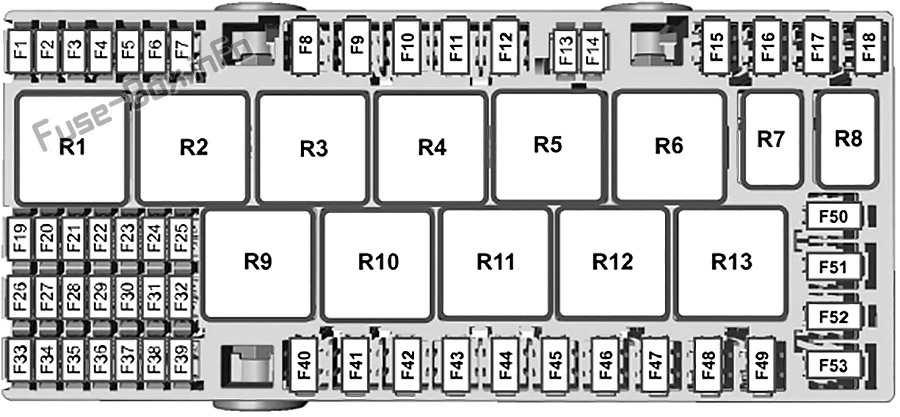

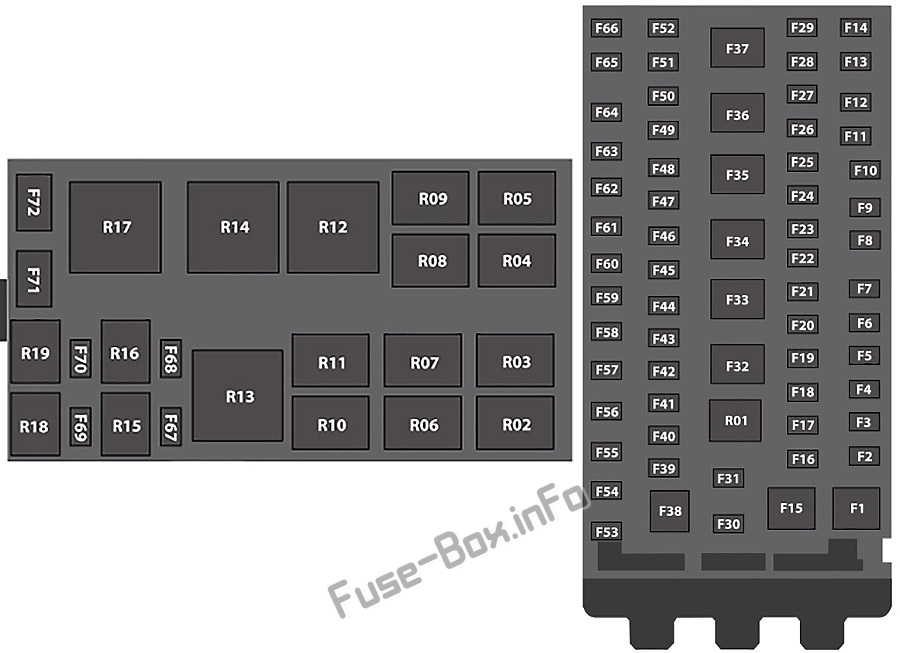

Блок предохранителей в салоне
| № | Amp | Описание |
|---|---|---|
| F1 | 60А | Реле моторчика стеклоочистителя. |
| F2 | 40А | Двигатель вентилятора. |
| F3 | 15А | Не используется / Модуль сетевого интерфейса контроллера. |
| F4 | 40А | Обогрев заднего стекла. Обогрев наружных зеркал. |
| F5 | 40А | Поставка прицепа Б+. |
| F6 | 40А | Вспомогательная точка питания 2. |
| F7 | 40А | Вспомогательная точка питания 1. |
| F8 | 20А | Рог. |
| F9 | 15А | Реле омывателя заднего стекла. |
| F10 | 10А | Катушки реле R1, R2, R3, R4, R5, R10, R17. |
| F11 | 5A | Не используется / порт USB. |
| F12 | 5A | Не используется / порт USB. |
| F13 | 20А | Зажигалка. |
| F14 | 20А | Дополнительная розетка на панели приборов. |
| F15 | 50А | Модуль качества напряжения. Модуль управления кузовом. |
| F16 | 25А | Модуль антиблокировочной тормозной системы. Управление клапанами электронной программы стабилизации. |
| F17 | 5A | Катушка реле положительного напряжения аккумуляторной батареи модуля управления силовым агрегатом. |
| F18 | 10А | Стоп-сигнал. |
| F19 | 15А | Реле блокировки груза. |
| F20 | 5A | Дополнительный отопитель на топливе. |
| F21 | 15А | Блок управления автоматической коробкой передач. |
| F22 | 25А | Масляный насос АКПП. |
| F23 | 5A | Не используется / порт USB. |
| F24 | 10А | Обогрев наружных зеркал. |
| F25 | 7,5 А | Разблокировка водительской двери. |
| F26 | 7,5 А | Разблокировка пассажирской двери. |
| F27 | - | Не используется. |
| F28 | 20А | Реле вспомогательного аккумулятора / Не используется. |
| F29 | 40А | Двигатель заднего вентилятора. |
| Ф30 | 20А | Задняя вспомогательная розетка. |
| F31 | 30А | Обогрев заднего стекла. |
| F32 | 60А | Реле запуска-пуска. |
| F33 | 60А | Реле топливного насоса. |
| F34 | 40А | Обогрев заднего стекла слева. |
| Ф35 | 40А | Обогрев заднего правого стекла. |
| Ф36 | 50А | Питание блока управления кузовом RP1. |
| F37 | 50А | Питание модуля управления кузовом RP2. |
| F38 | 60А | Стандартный релейный блок питания BB4. |
| F39 | 20А | Сиденья с подогревом. |
| F40 | 5A | Зажигание модуля управления силовым агрегатом. |
| F41 | 5A | Катушка реле дополнительного отопителя, работающего на топливе. |
| F42 | 5A | Выравнивание фар. |
| F43 | 5A | Модуль управления трансмиссией. |
| F44 | 10А | Пневматическая подвеска. Модуль качества напряжения. Задний климат-контроль. Система обнаружения света и дальности. Камеры переднего и заднего вида. Адаптивный круиз-контроль. |
| F45 | 20А | Поворотные светильники. |
| F46 | 5A | Обогрев заднего стекла. Реле обогрева наружных зеркал. |
| F47 | 5A | Модуль антиблокировочной тормозной системы. |
| F48 | 10А | Разъем интерфейса кемпера 1. |
| F49 | 20А | Стеклоочиститель заднего стекла. |
| F50 | 5A | Модуль датчика дождя. Стеклоочиститель заднего стекла. |
| F51 | 25А | Мотор стеклоочистителя. |
| F52 | 25А | Мотор стеклоочистителя. |
| F53 | 40А | Реле пневмоподвески. |
| F54 | 15А | Модуль пневмоподвески. |
| F55 | 40А | Модуль антиблокировочной тормозной системы. Электронный контроль устойчивости. |
| F56 | - | Не используется. |
| F57 | 30А | Не используется / Водительское сиденье с электроприводом. |
| F58 | 15А | Не используется / Модифицированное подключение автомобиля. |
| F59 | 30А | Электромагнит стартера. |
| F60 | 15А | Зарядка аккумуляторной батареи прицепа. |
| F61 | 15А | Двойной замок с левой стороны. |
| F62 | 15А | Двойной замок с правой стороны. |
| F63 | 15А | Центральный замок с левой стороны. |
| F64 | 15А | Центральный замок с правой стороны. |
| F65 | 20А | Топливный насос. |
| F66 | 40А | Топливный фильтр с подогревом. |
| F67 | 10А | Не б/у / Подогрев сидений.. |
| F68 | 10А | Не б/у / Подогрев сидений.. |
| F69 | 7,5 А | Тахограф. |
| F70 | 5A | Не используется / Модуль прицепа. |
| F71 | 40А | розетка 230В. |
| F72 | 30А | Розетка прицепа. |
| Реле | ||
| R1 | Рог. | |
| R2 | Обогрев заднего стекла. | |
| R3 | Двигатель заднего вентилятора. | |
| R4 | Задние дополнительные точки питания. | |
| R5 | Прикуриватель, дополнительная розетка. | |
| R6 | Реле обогрева левого лобового стекла. | |
| R7 | Реле обогрева правого лобового стекла. | |
| R8 | Насос омывателя заднего стекла. | |
| R9 | Вентилятор дополнительного отопителя, работающего на топливе / Не используется. | |
| R10 | Двигатель вентилятора. | |
| R11 | Внешняя блокировка. | |
| R12 | Зеркала с электроприводом складывания. | |
| R13 | Разбег-старт. | |
| R14 | Топливный насос. | |
| Р15 | Не используется. | |
| R16 | Не используется. | |
| Р17 | Дворники. | |
| Р18 | Не используется. | |
| Р19 | Не используется. |

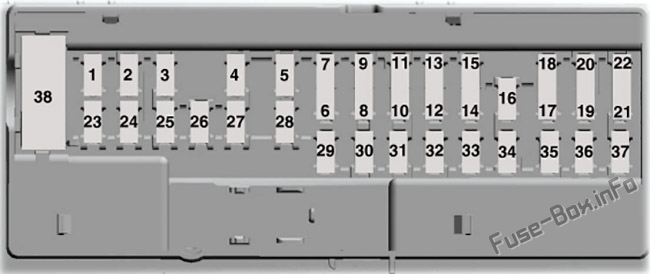

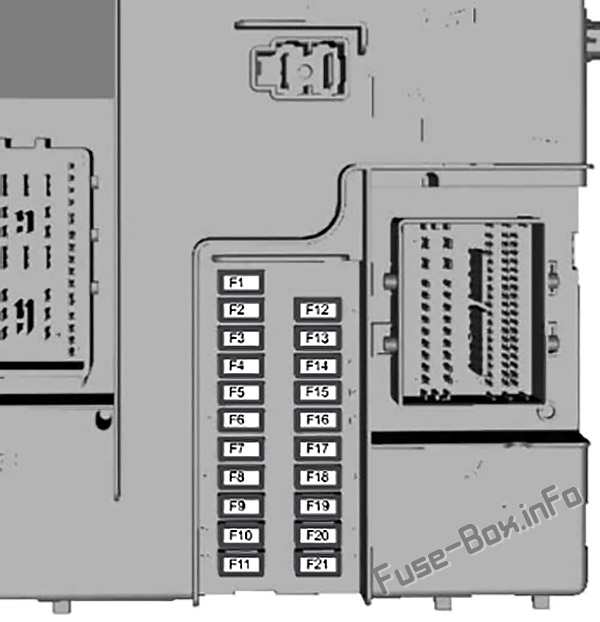

Модуль управления кузовом
| № | Amp | Описание |
|---|---|---|
| F1 | - | Не используется. |
| F2 | 7,5 А | Наружные зеркала с электроприводом. Окно водительской двери. |
| F3 | 20А | Функция разблокировки (водителя и пассажира). |
| F4 | 5A | Запасной. |
| F5 | 20А | Запасной. |
| F6 | 10А | Запасной. |
| F7 | 10А | Запасной. |
| F8 | 10А | Рог безопасности. |
| F9 | 10А | Запасной. |
| F10 | 5A | Запасной. |
| F11 | 5A | Датчик проникновения. Задний кондиционер. |
| F12 | 7,5 А | Климат-контроль. Переключатель аварийной сигнализации. |
| F13 | 7,5 А | Рулевая колонка. Приборный щиток. Разъем канала передачи данных. |
| F14 | 10А | Запасной. |
| F15 | 10А | Разъем канала передачи данных. |
| F16 | 15А | Функция разблокировки (левая/правая раздвижные двери). |
| F17 | 5A | Звуковой оповещатель с резервным аккумулятором. |
| F18 | 5A | Выключатель зажигания. |
| F19 | 7,5 А | Индикатор состояния подушки безопасности пассажира. Переключатель состояния подушки безопасности пассажира. |
| F20 | 7,5 А | Тахограф. |
| F21 | 5A | Дополнительный обогреватель. |
| F22 | 5A | Запасной. |
| F23 | 10А | Дополнительная задержка. Инвертор постоянного тока (DC/AC). |
| F24 | 20А | Центральный замок. Двойная система блокировки. |
| F25 | 30А | Запасной/водительский модуль двери. |
| F26 | 30А | Запасной модуль/модуль пассажирской двери. |
| F27 | 30А | Запасной. |
| F28 | 20А | Запасной. |
| F29 | 30А | Запасной. |
| Ф30 | 30А | Запасной. |
| F31 | 15А | Запасной. |
| F32 | 10А | GPS. Голосовое управление. модуль синхронизации. Отображать. Адаптивный круиз-контроль. Дистанционный приемник. |
| F33 | 20А | Радио. модуль синхронизации. |
| F34 | 30А | Предохранитель реле запуска-пуска зажигания. Модуль помощи при парковке. Управление отопителем. Камера системы удержания полосы движения. Модуль управления удерживающими устройствами. Центральный пульт управления. Индикатор состояния подушки безопасности пассажира. Тахограф. Дополнительный обогреватель. Модуль рулевого колеса. |
| Ф35 | 5A | Модуль управления удерживающими устройствами. |
| Ф36 | 15А | Помощь при парковке. Камера системы удержания полосы движения. Модуль рулевого колеса. |
| F37 | 20А | Запасной. |
| F38 | 30А CB | Электрические стеклоподъемники (предохранитель). |

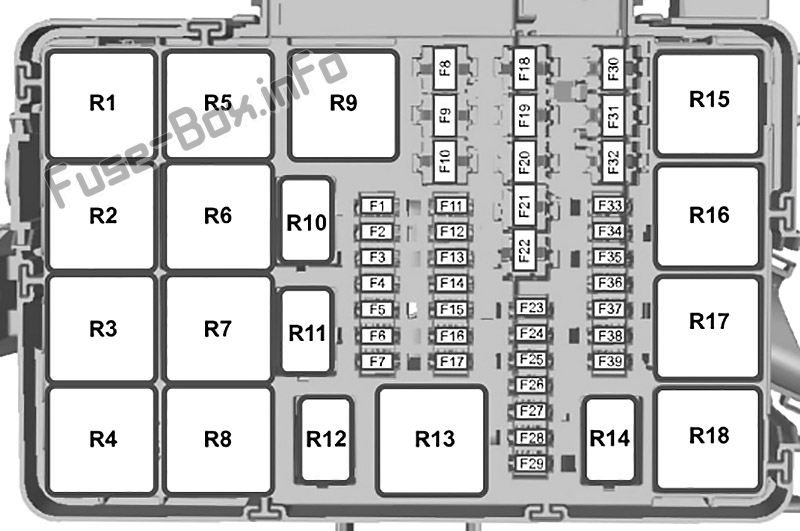

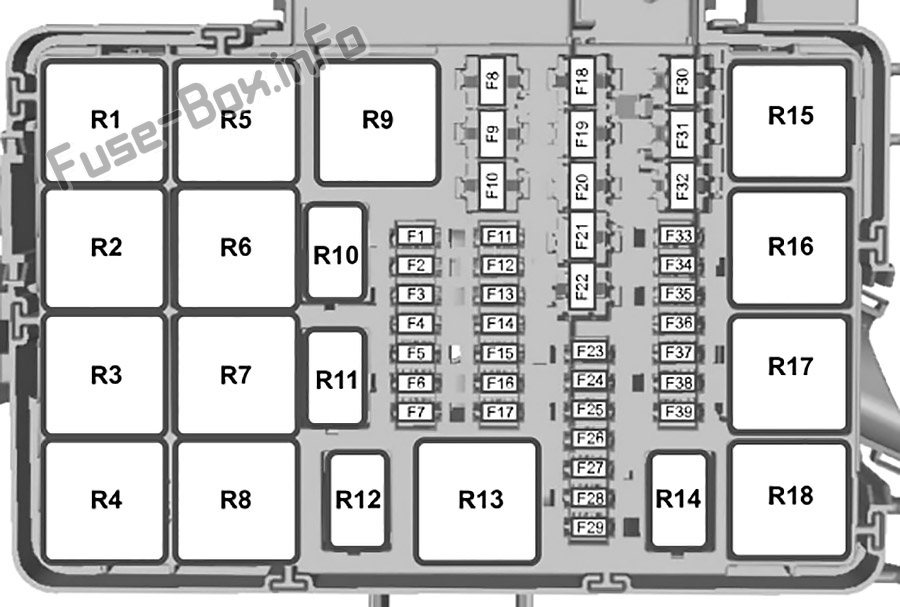

Блок предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| F1 | 5A | Отключение радио / Не используется. |
| F2 | - | Не используется. |
| F3 | - | Не используется. |
| F4 | - | Не используется. |
| F5 | - | Не используется. |
| F6 | 15А | Не используется / Датчик оксидов азота (евро 6.2). |
| F7 | 15А | Не используется / Датчик твердых частиц (евро 6.2). |
| F8 | 20А | Вентилятор охлаждения (двухскоростной / высокоскоростной). |
| F9 | - | Не используется. |
| F10 | - | Не используется. |
| F11 | - | Не используется. |
| F12 | - | Не используется. |
| F13 | - | Не используется. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | 40А | Вентилятор охлаждения 2. |
| F19 | 40А | Вентилятор охлаждения (двухскоростной / высокоскоростной). |
| F19 | 60А | Вентилятор охлаждения (односкоростной / низкоскоростной). |
| F20 | 40А | Реле селективного каталитического восстановления. |
| F21 | 40А | Модуль свечей накаливания 2. |
| F22 | 40А | Модуль свечи накаливания 1. |
| F23 | 10А | Муфта кондиционера. |
| F24 | - | Не используется. |
| F25 | 15А | Правые газоразрядные фары высокой интенсивности / Не Б/У. |
| F26 | 15А | Левые газоразрядные фары высокой интенсивности / Не используется. |
| F27 | - | Не используется. |
| F28 | 5A | Обогреватель вентиляции картера. |
| F29 | 7,5 А/15 А | Включите водяной насос / насос охлаждающей жидкости. |
| Ф30 | 60А | Реле модуля управления силовым агрегатом. |
| F31 | 25А | Реле «Работа-старт 2» / Не используется. |
| F32 | 20А | Дополнительный отопитель на топливе. |
| F33 | - | Не используется. |
| F34 | - | Не используется. |
| Ф35 | 20А | Модуль управления силовым агрегатом. |
| Ф36 | 20А | Мощность автомобиля 5. |
| F37 | 15А | Резервуарный восстановитель. Клапан рециркуляции отработавших газов. |
| F38 | 10А | Распределительная коробка двигателя Катушки реле R1, R5, R10 и R15 (Вентилятор охлаждения высокой скорости, Муфта кондиционера, Вентилятор охлаждения низкой скорости, Реле вентилятора охлаждения низкой и высокой скорости). |
| F39 | 10А | Монитор свечей накаливания. Датчик оксида азота. |
| Реле | ||
| R1 | Высокоскоростной вентилятор охлаждения. | |
| R2 | Не используется. | |
| R3 | Стеклоочиститель заднего стекла. | |
| R4 | Пневматическая подвеска. | |
| R5 | Охлаждающий вентилятор. | |
| R6 | Не используется. | |
| R7 | Левые газоразрядные фары высокой интенсивности / Не используется. | |
| R8 | Правые газоразрядные фары высокой интенсивности / Не используется. | |
| R9 | Пусковой двигатель. | |
| R10 | Муфта кондиционера. | |
| R11 | Не используется. | |
| R12 | Не используется. | |
| R13 | Селективное каталитическое восстановление. | |
| R14 | Не используется. | |
| Р15 | Низкоскоростной вентилятор охлаждения. | |
| Р16 | Не используется. | |
| Р17 | Не используется. | |
| Р18 | Модуль управления силовым агрегатом. |
Схемы блока предохранителей (дизель 2,2 л)
Схемы блока предохранителей (дизель 2,2 л)
Блок предохранителей
| № | Amp | Описание |
|---|---|---|
| F1 | 470 А | Генератор. Пусковой двигатель. Распределительная коробка двигателя. |
| F2 | 100 А | Блок предохранителей в салоне. |
| F3 | - | Не используется. |
| F4 | 200 А | Вспомогательная распределительная коробка. |
| F5 | 100 А | Вспомогательная распределительная коробка. |
| F6 | 80 А | Дополнительный электронагреватель. |
| F7 | 80 А | Реле обогрева лобового стекла. |
| F8 | 100 А | Распределительная коробка двигателя. |
| F9 | 100 А | Вспомогательная распределительная коробка. |
| F10 | 60 А | Блок предохранителей в салоне/кузовной блок управления 1. |
| F11 | 60 А | Блок предохранителей в салоне/кузовной блок управления 2. |
| F12 | 60 А | Модифицированное подключение автомобиля. |
| F13 | 60 А | Не используется / Модифицированное подключение автомобиля. |
| F14 | 60 А | Модифицированное подключение автомобиля. |
Блок предохранителей в салоне
| № | Amp | Описание |
|---|---|---|
| F1 | 10А | Модуль управления удерживающими устройствами. |
| F2 | - | Не используется. |
| F3 | 10А | Обогрев наружных зеркал. |
| F4 | - | Не используется. |
| F5 | 20А | Модуль управления дополнительным отопителем/дополнительный отопитель, работающий на топливе. |
| F6 | 5A | Тахограф. |
| F7 | 10А | Адаптивный круиз-контроль. |
| F8 | 40А | инвертор постоянного/переменного тока. |
| F9 | - | Не используется. |
| F10 | 30А | Водительское сиденье с электроприводом. |
| F11 | - | Не используется. |
| F12 | - | Не используется. |
| F13 | - | Не используется. |
| F14 | 5A | Модуль управления силовым агрегатом. |
| F15 | 40А | Модуль управления силовым агрегатом. |
| F16 | 40А | Блок предохранителей в салоне. |
| F17 | - | Не используется. |
| F18 | 30А | Не используется / Антиблокировочная тормозная система с электронным контролем устойчивости. |
| F19 | 5A | Тахограф. |
| F20 | 5A | Реле обогрева лобового стекла. Реле обогрева наружных зеркал. Точка питания переменного тока. Инвертор постоянного/переменного тока. |
| F21 | 10А | Модифицированное подключение автомобиля. |
| F22 | 15А | Блок предохранителей в салоне/кузовной блок управления. |
| F23 | 7,5 А | Климат-контроль. / Реле дополнительного отопителя, работающего на топливе. Реле дополнительного вентилятора. Бустерный обогреватель. Двигатель вентилятора. Переключатель центра сообщений. |
| F24 | 5A | Выравнивание фар. |
| F25 | 7,5 А | Внутреннее освещение. |
| F26 | 10А | Не б/у / Подогрев сидений. |
| F27 | 10А/20А | Сиденья с подогревом. |
| F28 | 20А | Модуль адаптивного переднего освещения / Боковые лампы. |
| F29 | 10А | Камера заднего вида. Внутреннее зеркало заднего вида. Система удержания полосы движения. Модуль обработки изображений A и B. Модуль управления рулевой колонкой. |
| Ф30 | 5A | Не используется / Адаптивный круиз-контроль. |
| F31 | - | Не используется. |
| F32 | 10А | Интерьерная лампа. |
| F33 | - | Не используется. |
| F34 | 20А | Стеклоочиститель заднего стекла. |
| Ф35 | 5A | Зеркала с электроприводом складывания. |
| Ф36 | 20А | Рог. |
| F37 | 7,5 А | модуль синхронизации. Модуль глобальной системы позиционирования. Или не используется (запасной). |
| F38 | 5A | Реле стеклоочистителя. Реле стеклоочистителя заднего стекла. Реле звукового сигнала. Реле мотора вентилятора. |
| F39 | 7,5 А | Электрические стеклоподъемники. Задний обогрев, вентиляция и кондиционер. Удаленный вход без ключа. |
| F40 | 40А | Двигатель вентилятора. |
| F41 | 40А | Двигатель заднего вентилятора. |
| F42 | 30А | Обогрев заднего стекла. |
| F43 | 30А | Модуль прицепа. |
| F44 | 60А | Вспомогательные точки питания. |
| F45 | - | Не используется. |
| F46 | 30А | Электрические стеклоподъемники. |
| F47 | 20А | Зажигалка. |
| F48 | 20А | Задние дополнительные точки питания. |
| F49 | 20А | Передние дополнительные точки питания. |
| F50 | 60А | Реле зажигания 1. |
| F51 | 60А | Реле зажигания 2. |
| F52 | 40А | Левый обогреваемый элемент ветрового стекла. |
| F53 | 40А | Обогрев правого ветрового стекла. |
| Реле | ||
| R1 | Дополнительный отопитель на топливе. | |
| R2 | Вспомогательные точки питания. | |
| R3 | Не используется. | |
| R4 | Реле зажигания 2. | |
| R5 | Не используется. | |
| R6 | Реле зажигания 1. | |
| R7 | Рог. | |
| R8 | Не используется. | |
| R9 | Двигатель вентилятора. | |
| R10 | Двигатель заднего вентилятора. | |
| R11 | Обогрев заднего стекла. Обогрев наружных зеркал. | |
| R12 | Обогрев правого ветрового стекла. | |
| R13 | Левый обогреваемый элемент ветрового стекла. |
Модуль управления кузовом
| № | Amp | Описание |
|---|---|---|
| F1 | 15А | Центральный замок. |
| F2 | 15А | Центральный замок. |
| F3 | 15А | Выключатель зажигания. Вспомогательная батарея. |
| F4 | 5A | Модуль управления системой помощи при парковке. |
| F5 | 5A | Модуль датчика дождя. Автолампы. |
| F6 | 15А | Насос омывателя лобового стекла. |
| F7 | 7,5 А | Наружные зеркала. |
| F8 | 15А | Передние противотуманные фары. |
| F9 | 10А | Правый дальний свет. |
| F10 | 10А | Левый дальний свет. |
| F11 | 25А | Правые наружные фонари. Левые боковые фонари. |
| F12 | 20А | Звуковой сигнал противоугонной сигнализации. Звуковой оповещатель с резервным аккумулятором. |
| F13 | 15А | Разъем канала передачи данных. Реле вспомогательной точки питания. Внутреннее освещение. |
| F14 | 25А | Дневные ходовые огни. Указатели направления. Задний противотуманный фонарь. |
| F15 | 25А | Левые наружные фонари. Правые боковые фонари. Высоко установленный стоп-сигнал. |
| F16 | 20А | Аудио контроль. |
| F17 | 7,5 А | Двигатель вентилятора. Приборный щиток. Климат-контроль. |
| F18 | 10А | Управление освещением. Модуль рулевого колеса. |
| F19 | 5A | Передний интерфейсный модуль управления/дисплея. |
| F20 | 5A | Пассивная противоугонная система. Зажигание. |
| F21 | 3 А | Аудио контроль. Дополнительная задержка. |
Блок предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| F1 | - | Не используется. |
| F2 | - | Не используется. |
| F3 | - | Не используется. |
| F4 | - | Не используется. |
| F5 | 3A | Модуль управления силовым агрегатом / свеча накаливания испарителя сажевого фильтра. |
| F6 | 3A | Антиблокировочная тормозная система с электронным контролем устойчивости. |
| F7 | 7,5 А | Модуль управления силовым агрегатом. Модуль блока управления телематики. Модуль свечи накаливания. |
| F8 | - | Не используется. |
| F9 | 30А | Левый стеклоочиститель. |
| F10 | 30А | Правый стеклоочиститель. |
| F11 | 10А | Муфта кондиционера. |
| F12 | 20А | Свеча накаливания испарителя сажевого фильтра. Свечи накаливания. |
| F13 | - | Не используется. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | 40А | Антиблокировочная тормозная система с электронным контролем устойчивости. |
| F19 | 30А | Электромагнит стартера. |
| F20 | 60А | Свечи накаливания. |
| F21 | 60А | Реле зажигания 3. |
| F22 | 30А | Не используется / Дополнительный нагреватель, работающий на топливе. |
| F23 | 25А/10А | Модуль антиблокировочной системы тормозов / Не используется (запасной). |
| F24 | 7,5 А | Топливный насос. |
| F25 | 15А | Не использовался (запасной). |
| F26 | 3A | Клапан охлаждающей жидкости Econetic / Не используется. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | 3A | Аудио блок. |
| Ф30 | 60А | Низкоскоростные и высокоскоростные вентиляторы охлаждения / Низкоскоростные вентиляторы охлаждения. |
| F31 | - | Не используется. |
| F32 | 60А | Мотор стеклоочистителя. |
| F33 | - | Не используется. |
| F34 | - | Не используется. |
| Ф35 | 15А | Модуль управления силовым агрегатом. |
| Ф36 | 7,5 А | Датчик массы воздушного потока. |
| F37 | 7,5 А | Клапан регулировки количества топлива. |
| F38 | 7,5 А | Муфта кондиционера. |
| F39 | 15А | Датчик температуры выхлопных газов. Топливный насос системы испарителя топлива. Электромагнитный клапан перепуска охлаждающей жидкости. Низкоскоростной вентилятор охлаждения. Высокоскоростной вентилятор охлаждения. Реле свечи накаливания |
| Реле | ||
| R1 | Реле зажигания 3. | |
| R2 | Стартер / Не используется. | |
| R3 | Стеклоочиститель заднего стекла. | |
| R4 | Реле стеклоочистителя. | |
| R5 | Не используется. | |
| R6 | Не используется / Стеклоочистители. | |
| R7 | Не используется / Скорость стеклоочистителя. | |
| R8 | Не используется / Подогреватель топлива. | |
| R9 | Не используется / Стартер. | |
| R10 | Муфта кондиционера. | |
| R11 | Свеча накаливания системы испарителя топлива. | |
| R12 | Топливный насос. | |
| R13 | Не используется. | |
| R14 | Клапан охлаждающей жидкости Econetic / Не используется. | |
| Р15 | Низкоскоростной вентилятор охлаждения. | |
| Р16 | Не используется. | |
| Р17 | Модуль управления силовым агрегатом. | |
| Р18 | Высокоскоростной вентилятор охлаждения. |
