Предохранители и реле Ford Transit Custom (2019-2020..)
Схемы относятся к указанным годам и вариантам Ford Transit Custom (2019-2020..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Transit Custom / Tourneo Custom (2019-2020..)
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

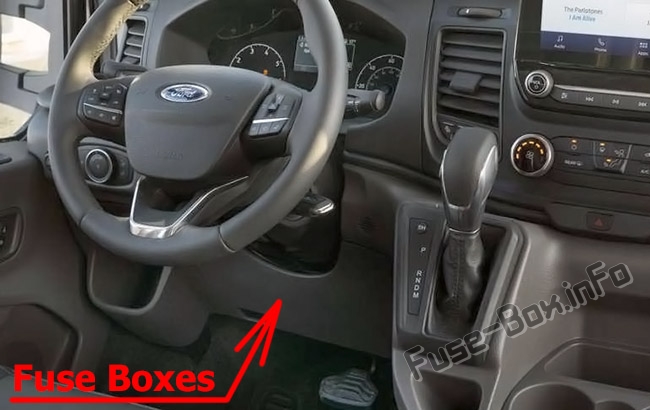

Пассажирский отсек
Два блока предохранителей расположены за съемной панелью обшивки под рулевым колесом – блок предохранителей справа, а блок управления кузовным оборудованием слева (на автомобилях с правым рулем – наоборот).

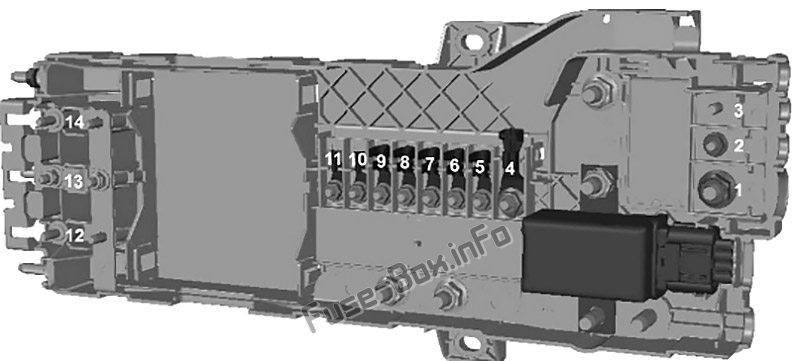

Блок предохранителей
Он находится под сиденьем водителя.

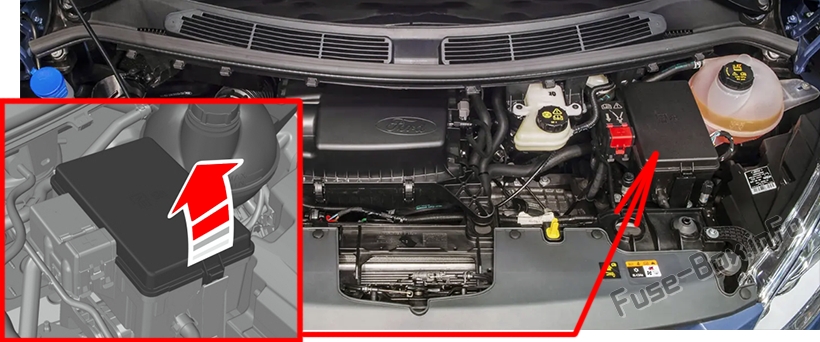

Моторного отсека
2,0-литровый Ecoblue и гибридный электромобиль с подключаемым модулем (PHEV)
2,2 л дизель
Схемы блока предохранителей (2,0 л Ecoblue)
Схемы блока предохранителей (2,0 л Ecoblue)

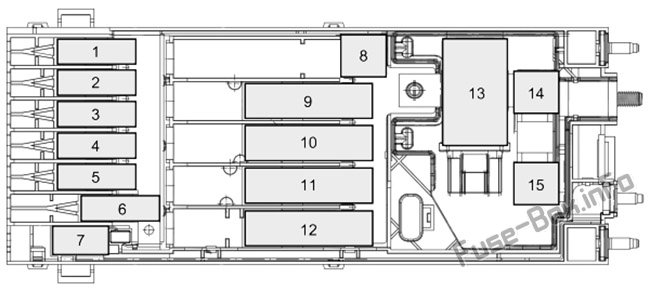

Блок предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 125А | Модуль управления кузовом. |
| 2 | 80А | Электронный усилитель руля. |
| 3 | 150А | Дополнительный обогреватель. |
| 4 | - | Не используется. |
| 5 | - | Не используется. |
| 6 | 150А | Блок предохранителей в салоне. |
| 7 | 60А | Кемпер. |
| 8 | - | Батарея. |
| 9 | 470А | Инвертор постоянного тока/постоянного тока. |
| 10 | 300А | Блок предохранителей в моторном отсеке. |
| 11 | - | Не используется. |
| 12 | 150А | Блок предохранителей в салоне водителя. |
| 13 | - | Реле сброса нагрузки. |
| 14 | 180А | Вспомогательная точка питания 1. |
| 15 | 60А | Вспомогательная точка питания 2. |

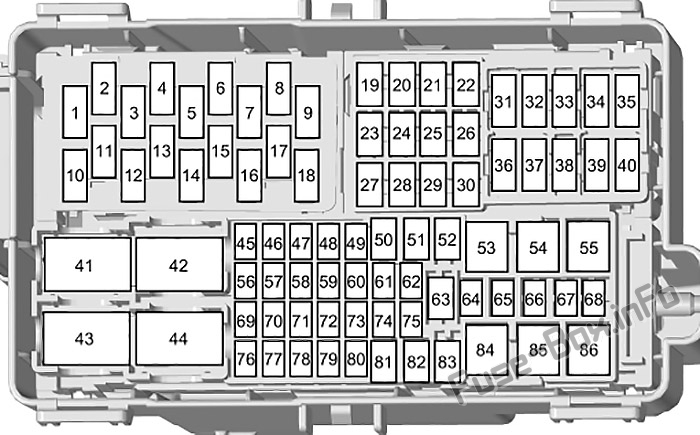

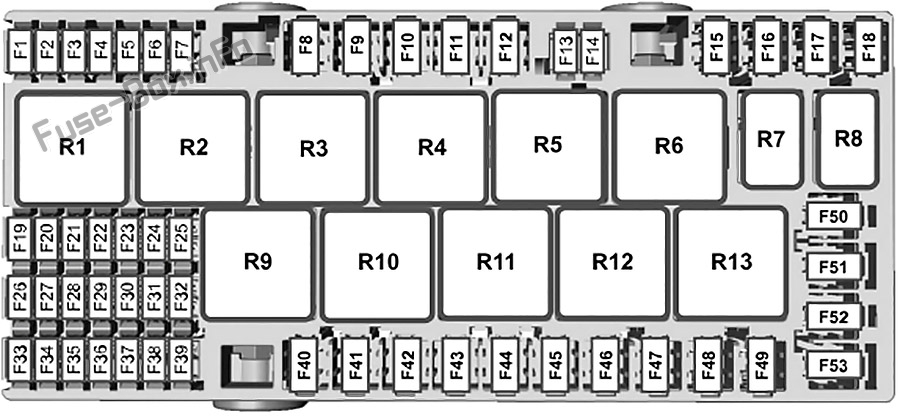

Блок предохранителей в салоне
| № | Amp | Описание |
|---|---|---|
| 1 | 5A | Порт USB. |
| 2 | - | Не используется. |
| 3 | 5A | Порт USB. |
| 4 | - | Не используется. |
| 5 | 5A | Порт USB. |
| 6 | - | Не используется. |
| 7 | - | Не используется. |
| 8 | - | Не используется. |
| 9 | 10А | Обогрев наружных зеркал. |
| 10 | - | Не используется. |
| 11 | - | Не используется. |
| 12 | - | Не используется. |
| 13 | - | Не используется. |
| 14 | - | Не используется. |
| 15 | - | Не используется. |
| 16 | 5A | Датчик дождя. |
| 17 | - | Не используется. |
| 18 | 20А | Мотор стеклоочистителя заднего стекла. |
| 19 | - | Не используется. |
| 20 | - | Не используется. |
| 21 | 20А | Обогрев заднего стекла. |
| 22 | 20А | Обогрев заднего стекла. |
| 23 | 20А | Вспомогательная точка питания. |
| 24 | 20А | Вспомогательная точка питания. |
| 25 | 25А | Мотор стеклоочистителя. |
| 26 | 25А | Мотор стеклоочистителя. |
| 27 | - | Не используется. |
| 28 | - | Не используется. |
| 29 | - | Не используется. |
| 30 | - | Не используется. |
| 31 | - | Не используется. |
| 32 | - | Не используется. |
| 33 | - | Не используется. |
| 34 | - | Не используется. |
| 35 | - | Не используется. |
| 36 | - | Не используется. |
| 37 | - | Не используется. |
| 38 | - | Не используется. |
| 39 | - | Не используется. |
| 40 | - | Не используется. |
| 41 | - | Не используется. |
| 42 | 40А | Реле запуска/запуска. |
| 43 | - | Усовершенствованное реле. |
| 44 | 40А | Реле запуска/запуска. |
| 45 | 10А | Модуль апфиттера. |
| 46 | 15А | Модуль буксировки прицепа. |
| 47 | 5A | Топливный обогреватель. |
| 48 | - | Не используется. |
| 49 | 10А | Переключатель педали тормоза. |
| 50 | - | Не используется. |
| 51 | - | Не используется. |
| 52 | 30А | Водительское сиденье с электроприводом. |
| 53 | 60А | Батарея. |
| 54 | 60А | Силовой инвертор. |
| 55 | 50А | Модуль управления кузовом. |
| 56 | - | Не используется. |
| 57 | - | Не используется. |
| 58 | 10А | Разъем интерфейса кузова кемпера. Модуль управления интерфейсом Upfitter. Вторичная распределительная коробка. |
| 59 | - | Не используется. |
| 60 | - | Не используется. |
| 61 | 7,5 А | Тахограф. |
| 62 | 15А | Интерфейсный модуль Upfitter. |
| 63 | 20А | Вспомогательная точка питания. |
| 64 | - | Не используется. |
| 65 | - | Не используется. |
| 66 | 10А | Усовершенствованная система реле отключения. |
| 67 | - | Не используется. |
| 68 | 5A | Модуль буксировки прицепа. |
| 69 | 30А | Электронный усилитель руля. |
| 70 | - | Не используется. |
| 71 | 10А | Сиденья с подогревом. |
| 72 | 10А | Сиденья с подогревом. |
| 73 | 20А | Модуль адаптивного переднего освещения. Выравнивание фар. |
| 74 | - | Не используется. |
| 75 | 10А | Коробка распределения питания. |
| 76 | - | Не используется. |
| 77 | 5A | Переключатель фар. |
| 78 | - | Не используется. |
| 79 | 5A | Реле запуска/запуска. |
| 80 | - | Не используется. |
| 81 | - | Не используется. |
| 82 | - | Не используется. |
| 83 | 15А | Модуль управления динамикой автомобиля. |
| 84 | 50А | Модуль управления кузовом. |
| 85 | - | Не используется. |
| 86 | 50А | Модуль управления кузовом. |

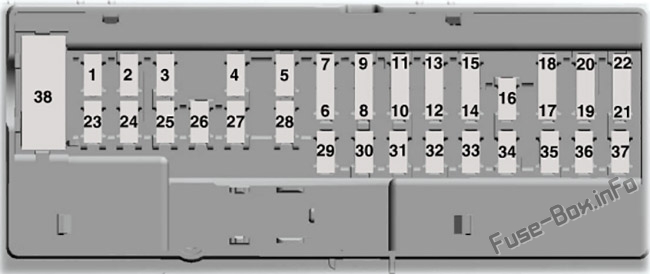

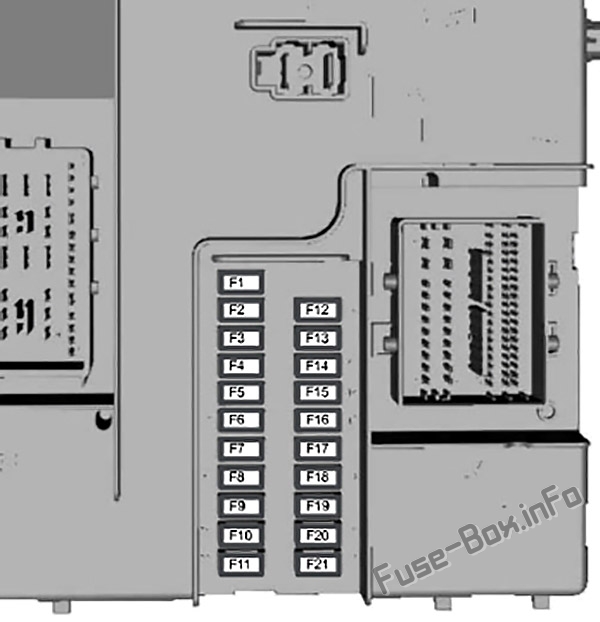

Модуль управления кузовом
| № | Amp | Описание |
|---|---|---|
| 1 | - | Не используется. |
| 2 | 10А | Силовой инвертор. |
| 3 | 7,5 А | Переключатель стеклоподъемников. Электропривод наружных зеркал. |
| 4 | 20А | Не используется. |
| 5 | - | Не используется. |
| 6 | 10А | Не используется. |
| 7 | 10А | Не используется. |
| 8 | 5A | Звуковой сигнал противоугонной сигнализации. |
| 9 | 5A | Датчик проникновения. Задний кондиционер. |
| 10 | - | Не используется. |
| 11 | - | Не используется. |
| 12 | 7,5 А | Климат-контроль. |
| 13 | 7,5 А | Разъем канала передачи данных. Рулевая колонка. Приборный щиток. |
| 14 | 15А | Модуль контроля заряда батареи - MHEV. |
| 15 | 15А | Модуль синхронизации 3. |
| 16 | - | Не используется. |
| 17 | 7,5 А | Тахограф. |
| 18 | 7,5 А | Не используется. |
| 19 | 5A | Звуковой оповещатель с резервным аккумулятором. |
| 20 | 5A | Выключатель зажигания. |
| 21 | 5A | Управление нагревателем с положительным температурным коэффициентом. |
| 22 | 5A | Модуль контроля пешеходов. |
| 23 | 30А | Не используется. |
| 24 | 30А | Не используется. |
| 25 | 20А | Модуль водительской двери. |
| 26 | 30А | Модуль пассажирской двери. |
| 27 | 30А | Не используется. |
| 28 | 30А | Не используется. |
| 29 | 15А | Не используется. |
| 30 | 5A | Не используется. |
| 31 | 10А | Разъем канала передачи данных. Дистанционный приемник ключей. |
| 32 | 20А | Радио. Телематический модуль. |
| 33 | - | Не используется. |
| 34 | 30А | Тахограф. Центр сообщений. Нагреватель с положительным температурным коэффициентом. Инвертор постоянного тока/переменного тока. Камера системы удержания полосы движения. Помощь при парковке. Рулевая колонка. |
| 35 | 5A | Не используется. |
| 36 | 15А | Помощь при парковке. Камера системы удержания полосы движения. Модуль управления рулевой колонкой. |
| 37 | 20А | Не используется. |
| 38 | 30А | Электрические стеклоподъемники. |

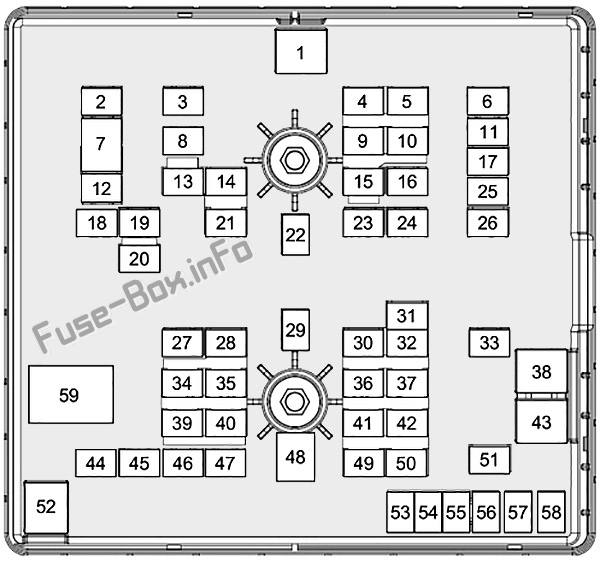

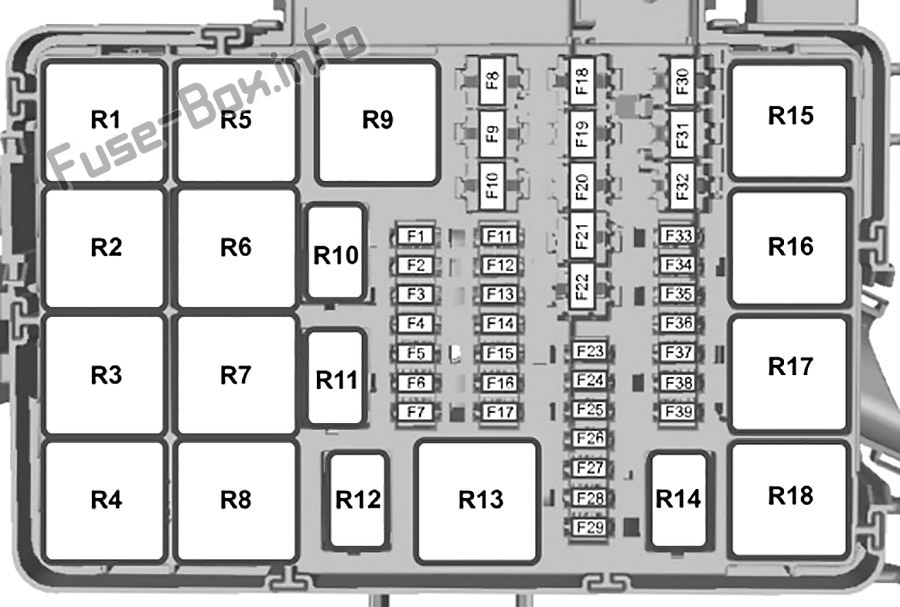

Блок предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| 1 | 50А | Дворники. |
| 2 | - | Не используется. |
| 3 | 40А | Обогрев правого ветрового стекла. |
| 4 | 15А | Насос омывателя заднего стекла. |
| 5 | - | Не используется. |
| 6 | - | Не используется. |
| 7 | 40А | Мотор переднего вентилятора. |
| 8 | 40А | Левый обогреваемый элемент ветрового стекла. |
| 9 | 15А | Замок задней двери. |
| 10 | 5A | Модуль контроля заряда батареи - MHEV. |
| 11 | 40А | Вспомогательная точка питания. Порт USB. |
| 12 | 20А | Рог. |
| 13 | 20А | Система селективного каталитического восстановления. |
| 14 | 10А | Мощность автомобиля 5. |
| 15 | - | Не используется. |
| 16 | - | Не используется. |
| 17 | 10А | Правые газоразрядные фары высокой интенсивности. |
| 18 | 40А | Обогрев заднего стекла. |
| 19 | 20А | Передние противотуманные фары. |
| 20 | 10А | Зеркала с электроприводом складывания. |
| 21 | 15А | Мощность автомобиля 4. |
| 22 | 40А | Двигатель заднего вентилятора. |
| 23 | 20А | Топливный насос. |
| 24 | 40А | Реле стартера. |
| 25 | 40А | Вспомогательная точка питания. |
| 26 | 10А | Левые газоразрядные фары высокой интенсивности. |
| 27 | 40А | Система селективного каталитического восстановления. |
| 28 | 20А | Мощность автомобиля 1. |
| 29 | 40А | Подогреватель топливного фильтра. |
| 30 | 15А | Насос охлаждающей жидкости. |
| 31 | 5A | Антиблокировочная тормозная система. |
| 32 | 15А | Модуль управления трансмиссией. |
| 33 | 30А | Пусковой двигатель. |
| 34 | 15А | Система селективного каталитического восстановления. |
| 35 | 15А | Мощность автомобиля 2. |
| 36 | 5A | Ремень со встроенным стартер-генератором - MHEV. |
| 37 | 5A | Свечи накаливания. Модуль управления силовым агрегатом. |
| 38 | 60А | Свечи накаливания. |
| 39 | 15А | Система селективного каталитического восстановления. |
| 40 | 10А | Мощность автомобиля 3. |
| 41 | 10А | Монитор свечей накаливания. |
| 42 | 15А | Блок управления трансмиссией. |
| 43 | 60А | Насос антиблокировочной тормозной системы. |
| 44 | 25А | Охлаждающий вентилятор. |
| 45 | 30А | Розетка прицепа. |
| 46 | - | Не используется. |
| 47 | 40А | Задняя подвеска. |
| 48 | 50А | Охлаждающий вентилятор. |
| 49 | 15А | Датчик оксидов азота. |
| 50 | 5A | Отопитель с закрытой вентиляцией картера. |
| 51 | 10А | Муфта кондиционера. |
| 52 | 50А | Охлаждающий вентилятор. |
| 53 | 5A | Активный натяжитель - MHEV. |
| 54 | 20А | Резервная сигнализация. |
| 55 | 25А | Насос трансмиссионной жидкости. |
| 56 | 20А | Дополнительный отопитель на топливе. |
| 57 | 25А | Антиблокировочная тормозная система с электронным контролем устойчивости. |
| 58 | 30А | Розетка прицепа. |
| 59 | - | Реле вентилятора охлаждения. |
Схемы блока предохранителей (PHEV)
Схемы блока предохранителей (PHEV)
Блок предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 125А | Модуль управления кузовом. |
| 2 | 80А | Электронный усилитель руля. |
| 3 | 150А | Дополнительный обогреватель. |
| 4 | - | Не используется. |
| 5 | - | Не используется. |
| 6 | 150А | Блок предохранителей в салоне. |
| 7 | 60А | Кемпер. |
| 8 | - | Батарея. |
| 9 | 470А | Инвертор постоянного тока/постоянного тока. |
| 10 | 300А | Блок предохранителей в моторном отсеке. |
| 11 | - | Не используется. |
| 12 | 150А | Блок предохранителей в салоне водителя. |
| 13 | - | Реле сброса нагрузки. |
| 14 | 180А | Вспомогательная точка питания 1. |
| 15 | 60А | Вспомогательная точка питания 2. |

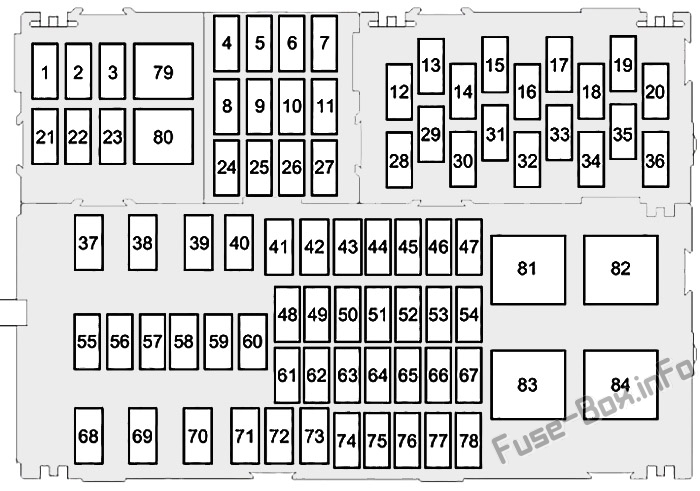

Блок предохранителей в салоне
| № | Amp | Описание |
|---|---|---|
| 1 | - | Не используется. |
| 2 | - | Не используется. |
| 3 | - | Не используется. |
| 4 | 20А | Обогрев заднего стекла. |
| 5 | 20А | Обогрев заднего стекла. |
| 6 | - | Не используется. |
| 7 | - | Не используется. |
| 8 | 25А | Мотор стеклоочистителя. |
| 9 | 25А | Мотор стеклоочистителя. |
| 10 | 20А | Вспомогательная точка питания. |
| 11 | 20А | Вспомогательная точка питания. |
| 12 | 10А | Обогрев наружных зеркал. |
| 13 | - | Не используется. |
| 14 | - | Не используется. |
| 15 | - | Не используется. |
| 16 | 5A | Порт USB. |
| 17 | - | Не используется. |
| 18 | 5A | Порт USB. |
| 19 | - | Не используется. |
| 20 | 5A | Порт USB. |
| 21 | - | Не используется. |
| 22 | - | Не используется. |
| 23 | - | Не используется. |
| 24 | - | Не используется. |
| 25 | - | Не используется. |
| 26 | - | Не используется. |
| 27 | - | Не используется. |
| 28 | 20А | Мотор стеклоочистителя заднего стекла. |
| 29 | - | Не используется. |
| 30 | 5A | Автодворники. |
| 31 | - | Не используется. |
| 32 | 15А | Модуль управления автомобилем. |
| 33 | 15А | Модуль управления автомобилем. |
| 34 | 15А | Модуль управления автомобилем. |
| 35 | - | Не используется. |
| 36 | - | Не используется. |
| 37 | 50А | Модуль управления кузовом. |
| 38 | 60А | Инвертор постоянного тока/переменного тока. |
| 39 | - | Не используется. |
| 40 | 30А | Водительское сиденье с электроприводом. |
| 41 | - | Не используется. |
| 42 | - | Не используется. |
| 43 | 10А | Выключатель тормоза. |
| 44 | - | Не используется. |
| 45 | 10А | Генератор инвертора постоянного тока/переменного тока. |
| 46 | 15А | Модуль буксировки прицепа. |
| 47 | 10А | Модуль апфиттера. |
| 48 | 15А | Интерфейс апфиттера. |
| 49 | 5A | Тахограф. |
| 50 | - | Не используется. |
| 51 | 10А | Информационная система слепых зон. |
| 52 | 10А | Блок предохранителей в моторном отсеке. |
| 53 | - | Не используется. |
| 54 | - | Не используется. |
| 55 | 5A | Модуль буксировки прицепа. |
| 56 | - | Не используется. |
| 57 | 10А | Усовершенствованное реле. |
| 58 | - | Не используется. |
| 59 | - | Не используется. |
| 60 | 20А | Вспомогательная точка питания. |
| 61 | 10А | Блок предохранителей в моторном отсеке. |
| 62 | - | Не используется. |
| 63 | 20А | Управление освещением. |
| 64 | 10А | Сиденья с подогревом. |
| 65 | 10А | Сиденья с подогревом. |
| 66 | - | Не используется. |
| 67 | 5A | Электронный усилитель руля. |
| 68 | 50А | Модуль управления кузовом. |
| 69 | - | Не используется. |
| 70 | - | Не используется. |
| 71 | 15А | Модуль управления динамикой автомобиля. |
| 72 | - | Не используется. |
| 73 | 40А | Модуль буксировки прицепа. |
| 74 | 15А | Датчик контроля батареи. |
| 75 | 5A | Выполнить/Начать. |
| 76 | 10А | Электродвигатель инвертор постоянного тока/переменного тока. |
| 77 | 5A | Управление освещением. |
| 78 | - | Не используется. |
| 79 | - | Не используется. |
| 80 | - | Не используется. |
| 81 | 40А | Реле запуска/запуска. |
| 82 | - | Не используется. |
| 83 | 40А | Реле запуска/запуска. |
| 84 | - | Усовершенствованное реле. |
Модуль управления кузовом
| № | Amp | Описание |
|---|---|---|
| 1 | - | Не используется. |
| 2 | 10А | Силовой инвертор. |
| 3 | 7,5 А | Переключатель стеклоподъемников. Электропривод наружных зеркал. |
| 4 | 20А | Не используется. |
| 5 | - | Не используется. |
| 6 | 10А | Звуковой сигнал противоугонной сигнализации. |
| 7 | 10А | Не используется. |
| 8 | 5A | Телематический модем. |
| 9 | 5A | Датчик проникновения. Задний кондиционер. |
| 10 | - | Не используется. |
| 11 | - | Не используется. |
| 12 | 7,5 А | Климат-контроль. |
| 13 | 7,5 А | Разъем канала передачи данных. Рулевая колонка. Приборный щиток. |
| 14 | - | Не используется. |
| 15 | 15А | Модуль синхронизации 3. |
| 16 | - | Не используется. |
| 17 | 7,5 А | Тахограф. |
| 18 | 7,5 А | Не используется. |
| 19 | 5A | Звуковой оповещатель с резервным аккумулятором. |
| 20 | 5A | Выключатель зажигания. |
| 21 | 5A | Управление нагревателем с положительным температурным коэффициентом. |
| 22 | 5A | Модуль контроля пешеходов. |
| 23 | 30А | Не используется. |
| 24 | 30А | Не используется. |
| 25 | 20А | Модуль водительской двери. |
| 26 | 30А | Модуль пассажирской двери. |
| 27 | 30А | Не используется. |
| 28 | 30А | Не используется. |
| 29 | 15А | Не используется. |
| 30 | 5A | Не используется. |
| 31 | 10А | Разъем канала передачи данных. Дистанционный приемник ключей. |
| 32 | 20А | Радио. |
| 33 | - | Не используется. |
| 34 | 30А | Тахограф. Центр сообщений. Нагреватель с положительным температурным коэффициентом. Инвертор постоянного тока/переменного тока. Камера системы удержания полосы движения. Помощь при парковке. Рулевая колонка. |
| 35 | 5A | Не используется. |
| 36 | 15А | Помощь при парковке. Камера системы удержания полосы движения. Модуль управления рулевой колонкой. |
| 37 | 20А | Не используется. |
| 38 | 30А | Электрические стеклоподъемники. |
Блок предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| 1 | 50А | Дворники. |
| 2 | - | Не используется. |
| 3 | 40А | Обогрев правого ветрового стекла. |
| 4 | 15А | Мотор заднего омывателя. |
| 5 | - | Не используется. |
| 6 | 5A | Привод люка бензобака. |
| 7 | 40А | Мотор переднего вентилятора. |
| 8 | 40А | Левый обогреваемый элемент ветрового стекла. |
| 9 | - | Не используется. |
| 10 | 5A | Запорный клапан топливного бака. |
| 11 | 40А | Вспомогательная точка питания. Порт USB. |
| 12 | 20А | Рог. |
| 13 | 10А | Мощность автомобиля 3. |
| 14 | 5A | Запорный клапан радиатора отопителя. |
| 15 | 5A | Турбо насос охлаждающей жидкости. |
| 16 | - | Не используется. |
| 17 | 10А | Правые газоразрядные фары высокой интенсивности. |
| 18 | 40А | Обогрев заднего стекла. |
| 19 | 30А | Драйверный модуль топливного насоса. |
| 20 | 10А | Зеркала с электроприводом складывания. |
| 21 | 15А | Высокотемпературный насос охлаждающей жидкости. |
| 22 | 40А | Двигатель заднего вентилятора. |
| 23 | - | Не используется. |
| 24 | 40А | Выполнить/Начать. |
| 25 | 40А | Вспомогательные точки питания. |
| 26 | 10А | Левые газоразрядные фары высокой интенсивности. |
| 27 | - | Не используется. |
| 28 | 15А | Насос охлаждающей жидкости электродвигателя. |
| 29 | 40А | Тормозной вакуумный насос. |
| 30 | 15А | Насос охлаждающей жидкости тягового аккумулятора. |
| 31 | 5A | Антиблокировочная тормозная система. |
| 32 | - | Не используется. |
| 33 | 30А | Модуль управления силовым агрегатом. |
| 34 | 15А | Мощность автомобиля 4. |
| 35 | 5A | Клапан охлаждения тяговой батареи. |
| 36 | 5A | Запорный клапан переднего испарителя. |
| 37 | - | Не используется. |
| 38 | - | Не используется. |
| 39 | 15А | Мощность автомобиля 2. |
| 40 | 5A | Компрессор кондиционера. |
| 41 | 5A | Запорный клапан чиллера. |
| 42 | 5A | Запорный клапан заднего отопителя. |
| 43 | 60А | Насос антиблокировочной тормозной системы. |
| 44 | 25А | Охлаждающий вентилятор. |
| 45 | 30А | Розетка прицепа. |
| 46 | 40А | Нагревательный элемент 3. |
| 47 | 40А | Нагревательный элемент 1. |
| 48 | 50А | Охлаждающий вентилятор. |
| 49 | 10А | Нагреватель с положительным температурным коэффициентом. |
| 50 | 5A | Запорный клапан заднего испарителя. |
| 51 | 15А | Модуль контроля заряда батареи. |
| 52 | 50А | Охлаждающий вентилятор. |
| 53 | 5A | Байпасный запорный клапан. |
| 54 | 10А | Модуль контроля заряда аккумулятора. |
| 55 | 5A | Модуль управления автомобилем. |
| 56 | - | Не используется. |
| 57 | 25А | Клапаны антиблокировочной тормозной системы. |
| 58 | 40А | Нагревательный элемент 2. |
| 59 | - | Реле вентилятора охлаждения. |
Схемы блока предохранителей (дизель 2,2 л)
Схемы блока предохранителей (дизель 2,2 л)
Блок предохранителей
| № | Amp | Описание |
|---|---|---|
| F1 | 470А | Генератор. Пусковой двигатель. Распределительная коробка двигателя. |
| F2 | 100А | Блок предохранителей в салоне. |
| F3 | - | Не используется. |
| F4 | 200А | Вспомогательная распределительная коробка. |
| F5 | 100А | Вспомогательная распределительная коробка. |
| F6 | 80А | Дополнительный электронагреватель. |
| F7 | 80А | Реле обогрева лобового стекла. |
| F8 | 100А | Распределительная коробка двигателя. |
| F9 | 100А | Вспомогательная распределительная коробка. |
| F10 | 60А | Блок предохранителей в салоне. |
| F11 | 60А | Блок предохранителей в салоне. |
| F12 | 60А | Модифицированное подключение автомобиля. |
| F13 | 60А | Модифицированное подключение автомобиля. |
| F14 | 60А | Модифицированное подключение автомобиля. |
Блок предохранителей в салоне
| № | Amp | Описание |
|---|---|---|
| F1 | 10А | Модуль управления удерживающими устройствами. |
| F2 | - | Не используется. |
| F3 | 10А | Обогрев наружных зеркал. |
| F4 | - | Не используется. |
| F5 | 20А | Дополнительный отопитель на топливе. |
| F6 | 5A | Тахограф. |
| F7 | 10А | Адаптивный круиз-контроль. |
| F8 | 40А | Инвертор постоянного/переменного тока. |
| F9 | - | Не используется. |
| F10 | 30А | Водительское сиденье с электроприводом. |
| F11 | - | Не используется. |
| F12 | - | Не используется. |
| F13 | - | Не используется. |
| F14 | 5A | Модуль управления силовым агрегатом. |
| F15 | 40А | Модуль управления силовым агрегатом. |
| F16 | 40А | Блок предохранителей в салоне. |
| F17 | - | Не используется. |
| F18 | 30А | Антиблокировочная тормозная система с электронным контролем устойчивости. |
| F19 | 5A | Тахограф. |
| F20 | 5A | Реле обогрева лобового стекла. Реле обогрева наружных зеркал. Точка питания переменного тока. Инвертор постоянного/переменного тока. |
| F21 | 10А | Модифицированное подключение автомобиля. |
| F22 | 15А | Блок предохранителей в салоне. |
| F23 | 7,5 А | Климат-контроль. |
| F24 | 5A | Выравнивание фар. |
| F25 | 7,5 А | Внутреннее освещение. |
| F26 | 10А | Сиденья с подогревом. |
| F27 | 10А | Сиденья с подогревом. |
| F28 | 20А | Поворотные светильники. |
| F29 | 10А | Камера заднего вида. Внутреннее зеркало заднего вида. Система удержания полосы движения. |
| Ф30 | 5A | Адаптивный круиз-контроль. |
| F31 | - | Не используется. |
| F32 | 10А | Интерьерная лампа. |
| F33 | - | Не используется. |
| F34 | 20А | Стеклоочиститель заднего стекла. |
| Ф35 | 5A | Зеркала с электроприводом складывания. |
| Ф36 | 20А | Рог. |
| F37 | 7,5 А | Не использовался (запасной). |
| F38 | 5A | Реле стеклоочистителя. Реле стеклоочистителя заднего стекла. Реле звукового сигнала. Реле мотора вентилятора. |
| F39 | 7,5 А | Электрические стеклоподъемники. Задний обогрев, вентиляция и кондиционер. Удаленный вход без ключа. |
| F40 | 40А | Двигатель вентилятора. |
| F41 | 40А | Двигатель заднего вентилятора. |
| F42 | 30А | Обогрев заднего стекла. |
| F43 | 30А | Модуль прицепа. |
| F44 | 60А | Вспомогательные точки питания. |
| F45 | - | Не используется. |
| F46 | 30А | Электрические стеклоподъемники. |
| F47 | 20А | Зажигалка. |
| F48 | 20А | Задние дополнительные точки питания. |
| F49 | 20А | Передние дополнительные точки питания. |
| F50 | 60А | Реле зажигания 1. |
| F51 | 60А | Реле зажигания 2. |
| F52 | 40А | Левый обогреваемый элемент ветрового стекла. |
| F53 | 40А | Обогрев правого ветрового стекла. |
| Реле | ||
| R1 | Дополнительный отопитель на топливе. | |
| R2 | Вспомогательные точки питания. | |
| R3 | Не используется. | |
| R4 | Реле зажигания 2. | |
| R5 | Не используется. | |
| R6 | Реле зажигания 1. | |
| R7 | Рог. | |
| R8 | Не используется. | |
| R9 | Двигатель вентилятора. | |
| R10 | Двигатель заднего вентилятора. | |
| R11 | Обогрев заднего стекла. Обогрев наружных зеркал. | |
| R12 | Обогрев правого ветрового стекла. | |
| R13 | Левый обогреваемый элемент ветрового стекла. |
Модуль управления кузовом
| № | Amp | Описание |
|---|---|---|
| F1 | 15А | Центральный замок. |
| F2 | 15А | Центральный замок. |
| F3 | 15А | Выключатель зажигания. Вспомогательная батарея. |
| F4 | 5A | Модуль управления системой помощи при парковке. |
| F5 | 5A | Модуль датчика дождя. Автолампы. |
| F6 | 15А | Насос омывателя лобового стекла. |
| F7 | 7,5 А | Наружные зеркала. |
| F8 | 15А | Передние противотуманные фары. |
| F9 | 10А | Правый дальний свет. |
| F10 | 10А | Левый дальний свет. |
| F11 | 25А | Правые наружные фонари. Левые боковые фонари. |
| F12 | 20А | Звуковой сигнал противоугонной сигнализации. Звуковой оповещатель с резервным аккумулятором. |
| F13 | 15А | Разъем канала передачи данных. Реле вспомогательной точки питания. Внутреннее освещение. |
| F14 | 25А | Дневные ходовые огни. Указатели направления. Задний противотуманный фонарь. |
| F15 | 25А | Левые наружные фонари. Правые боковые фонари. Высоко установленный стоп-сигнал. |
| F16 | 20А | Аудио контроль. |
| F17 | 7,5 А | Двигатель вентилятора. Приборный щиток. Климат-контроль. |
| F18 | 10А | Управление освещением. Модуль рулевого колеса. |
| F19 | 5A | Передний интерфейсный модуль управления/дисплея. |
| F20 | 5A | Пассивная противоугонная система. Зажигание. |
| F21 | 3 А | Аудио контроль. Дополнительная задержка. |
Блок предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| F1 | - | Не используется. |
| F2 | - | Не используется. |
| F3 | - | Не используется. |
| F4 | - | Не используется. |
| F5 | 3A | Свеча накаливания испарителя сажевого фильтра. |
| F6 | 3A | Антиблокировочная тормозная система с электронным контролем устойчивости. |
| F7 | 7,5 А | Модуль управления силовым агрегатом. Модуль блока управления телематики. |
| F8 | - | Не используется. |
| F9 | 30А | Левый стеклоочиститель. |
| F10 | 30А | Правый стеклоочиститель. |
| F11 | 10А | Муфта кондиционера. |
| F12 | 20А | Свеча накаливания испарителя сажевого фильтра. |
| F13 | - | Не используется. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | 40А | Антиблокировочная тормозная система с электронным контролем устойчивости. |
| F19 | 30А | Электромагнит стартера. |
| F20 | 60А | Свечи накаливания. |
| F21 | 60А | Реле зажигания 3. |
| F22 | 30А | Дополнительный отопитель на топливе. |
| F23 | 10А | Не использовался (запасной). |
| F24 | 7,5 А | Топливный насос. |
| F25 | 15А | Не использовался (запасной). |
| F26 | - | Не используется. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | 3A | Аудио блок. |
| Ф30 | 60А | Низкоскоростной вентилятор охлаждения. |
| F31 | - | Не используется. |
| F32 | 60А | Мотор стеклоочистителя. |
| F33 | - | Не используется. |
| F34 | - | Не используется. |
| Ф35 | 15А | Модуль управления силовым агрегатом. |
| Ф36 | 7,5 А | Датчик массы воздушного потока. |
| F37 | 7,5 А | Клапан регулировки количества топлива. |
| F38 | 7,5 А | Муфта кондиционера. |
| F39 | 15А | Датчик температуры выхлопных газов. Топливный насос системы испарителя топлива. Электромагнитный клапан перепуска охлаждающей жидкости. Низкоскоростной вентилятор охлаждения. Высокоскоростной вентилятор охлаждения. |
| Реле | ||
| R1 | Реле зажигания 3. | |
| R2 | Не используется. | |
| R3 | Стеклоочиститель заднего стекла. | |
| R4 | Реле стеклоочистителя. | |
| R5 | Не используется. | |
| R6 | Дворники. | |
| R7 | Скорость стеклоочистителя. | |
| R8 | Подогреватель топлива. | |
| R9 | Пусковой двигатель. | |
| R10 | Муфта кондиционера. | |
| R11 | Свеча накаливания системы испарителя топлива. | |
| R12 | Топливный насос. | |
| R13 | Не используется. | |
| R14 | Не используется. | |
| Р15 | Низкоскоростной вентилятор охлаждения. | |
| Р16 | Не используется. | |
| Р17 | Модуль управления силовым агрегатом. | |
| Р18 | Высокоскоростной вентилятор охлаждения. |
