Предохранители и реле Ford Windstar (1996-1998)

Схемы относятся к указанным годам и вариантам Ford Windstar (1996-1998). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Ford Windstar 1996-1998 гг.

Предохранители прикуривателя (розетка) в Ford Windstar Это предохранители № 22 (задний прикуриватель/разъем питания) и № 28 (передний прикуриватель) в блоке предохранителей на приборной панели.

Оглавление

Расположение блока предохранителей

Пассажирский салон

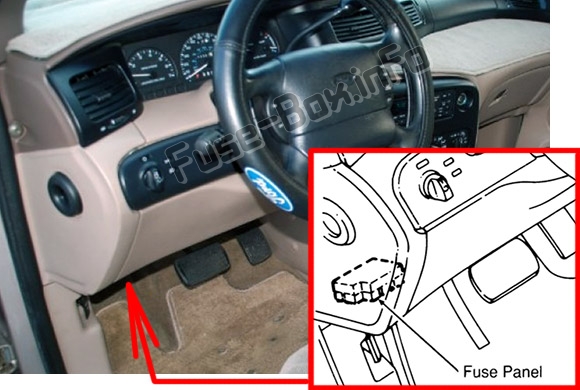

Панель предохранителей расположена под панелью приборов.
Блок реле расположен вместе с панелью предохранителей под панелью приборов. Пассажирский салон

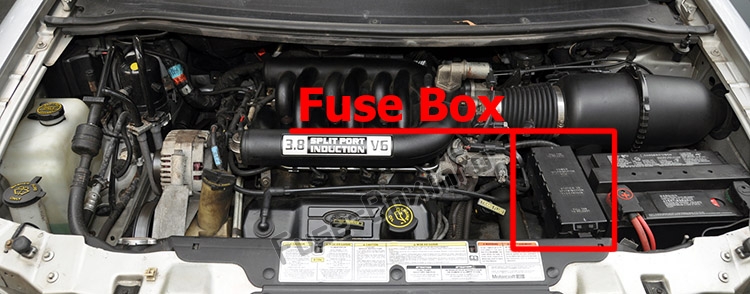

Моторного отсека

Схемы блока предохранителей

1996, 1997

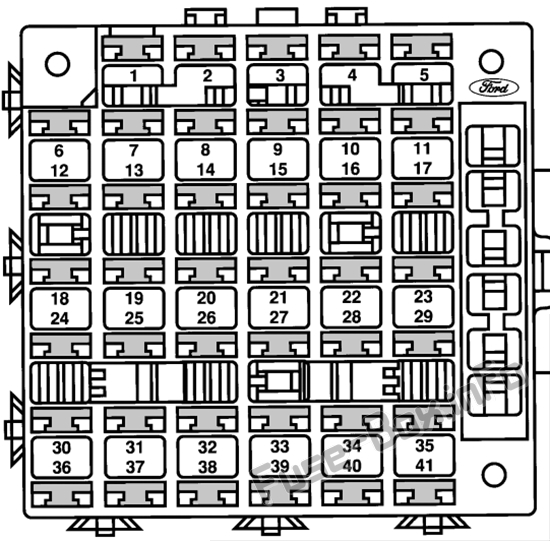

Пассажирский салон

Назначение предохранителей в салоне (1996, 1997)

№	Name	Amps	Защита цепи
1	Силовое зеркало	10	Электропривод зеркал/Противоугонная сигнальная лампа/Диагностический разъем питания
2	Докажи	10	Левый Хвост, Стоп, Парковочные огни
3	Диммер освещения	5	Комбинация приборов/дистанционное радио/радио/прикуриватель/графика фар/переключатель подсветки с подогревом/элементы управления отопителем/замки с электроприводом/стеклоподъемники/переключатель заднего стеклоочистителя/задний обогреватель/переключатель противотуманных фар
4	Боковая лампа	10	Боковые габаритные фонари
5	Налобный фонарь	20	Омыватель фар
6	Окно четверти Flip	15	Откидное окно влево/вправо
7	Стоп-сигнал	15	Тормозной фонарь с высоким креплением / Правый стоп-сигнал / Левый стоп-сигнал / EEC / Блокировка переключения тормозов / Регулятор скорости
8	Аудио/усилитель	10	Правый Хвост, Стоп, Парковочные огни
9	—	—	Не используется
10	Дальний свет	10	Индикатор дальнего света (только электронный приборный щиток)
11	Парковые лампы	15	Парковые фонари
12	Запуск/акк	10	GEM/Противоугонный модуль/Модуль доступа без ключа/Модуль выключения лампы/Радиоприемник/Удаленное радио/Лампа модуля выключения лампы
13	Аудио	15	Радио/CD-чейнджер
14	Выполнить/Запустить	5	Комбинация приборов/Электрохромное зеркало
15	GEM	15	GEM
16	Horn	15	Звуковой сигнал/реле звукового сигнала (катушка)
17	Противотуманная фара	15	Передние противотуманные фары
18	Передний стеклоочиститель	25	Реле стеклоочистителя/насос стеклоочистителя/омывателя
19	GEM	10	Кластер GEM/Электроника
20	Зажигание	25	Катушка зажигания/Конденсатор зажигания/IRCM
21	Run	10	Муфта кондиционера/блокировка переключения тормозов/реле обогревателя подсветки (катушка)/двигатель заслонки смешения воздушных потоков, электронный блок/модуль диагностики подушек безопасности
22	Задняя сигара	20	Задний прикуриватель/разъем питания
23	Вспышка для прохождения	15	Дворники и Вспышка для прохождения
24	Задний стеклоочиститель	20	Двигатель заднего стеклоочистителя/насос заднего омывателя
25	Опасности	10	Лампы поворота/указатели поворота R (комбинация)
26	Лампы	10	Левая аэродинамическая фара
27	DRL	15	Дневные ходовые огни
28	Передняя сигара	15	Передний прикуриватель
29	Внутреннее освещение	15	Реле энергосбережения (катушка)/Реле освещения салона (катушка)/Реле вспомогательного оборудования с задержкой (катушка)/Лампы козырька/Подкапотная лампа/Лампа перчаточного ящика/Лампа для чтения 2-го ряда/Лампа на рельсах/Лампа на средней стойке/Лампа в багажнике/Лампа в салоне/ Лампы освещения салона/ Лампы лужи/ Лампы замочной скважины/ Модуль бесключевого доступа
30	Контроль скорости	25	Реле контроля скорости/тормозного давления
31	Выравнивание нагрузки	10	Компрессор выравнивания нагрузки/соленоиды левой и правой пружины
32	Лампы	10	Правая аэродинамическая фара
33	ABS	15	Модуль АБС/реле АБС
34	Левое окно	30	Левый электрический стеклоподъемник/реле опускания в одно касание (катушка)
35	Анти-вор	15	Противоугонный модуль
36	воздуходувка	30	Переключатель режима переменного тока
37	Замки с электроприводом	20	Электродвигатели дверных замков
38	Зеркало	15	Зеркала с подогревом
39	Задний вентилятор	30	Моторчик заднего отопителя
40	Правое окно	30	Правый электростеклоподъемник
41	—	—	Не используется
42	—	—	Не используется
43	—	—	Не используется
44	—	—	Не используется

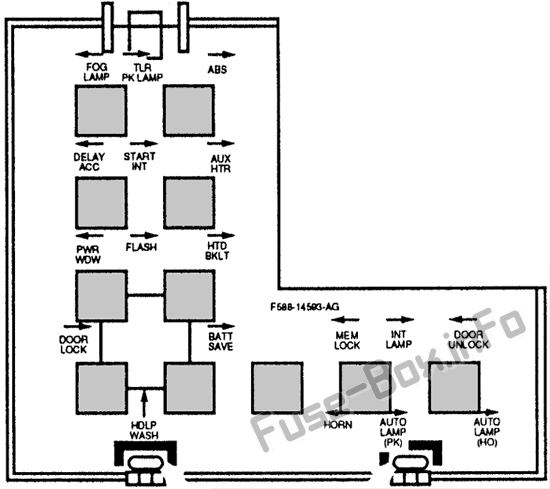

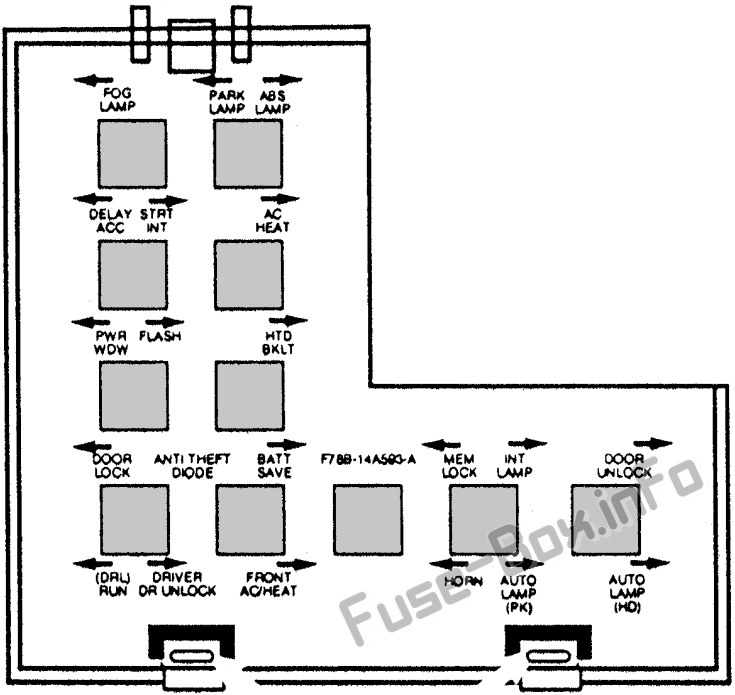

Панель реле

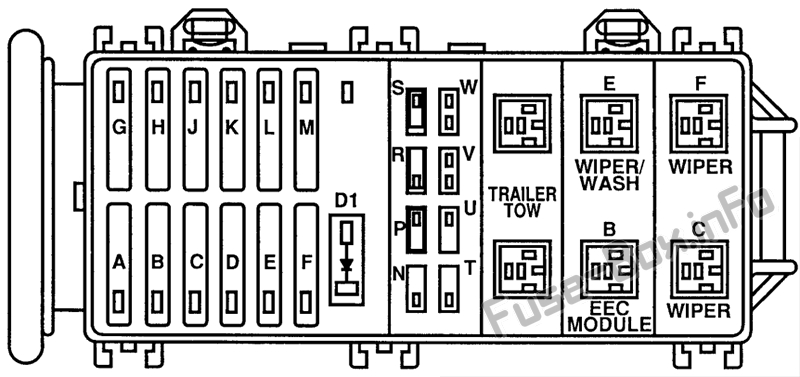

Моторного отсека

Назначение предохранителей в моторном отсеке (1996, 1997)

№	Name	Amps	Защита цепи
A	Буксировка прицепа	50	Буксировка прицепа
B	Фан-привет	60	Вентиляторы охлаждения двигателя
C	Начинать	60	Соленоид стартера/предохранитель 30/предохранитель 36/предохранитель 2
D	Зажигание	60	Предохранитель 6/предохранитель 12/предохранитель 8/предохранитель 18/предохранитель 14/предохранитель 24/предохранитель 20/предохранитель 21/предохранитель 27/предохранитель 33
E	Задний вентилятор / выравнивание груза	60	Двигатель вентилятора заднего отопителя/предохранитель 39/пневмоподвеска
F	Seat	60	Сиденья с электроприводом
G	—	—	Не используется
H	Фан-Ло	40	Вентиляторы охлаждения двигателя
J	Батарея	60	Предохранитель 13/предохранитель 25/предохранитель 1/предохранитель 34/предохранитель 37/предохранитель 40/предохранитель 7/предохранитель 19/предохранитель 4
K	Легкий	60	Фары/предохранитель 10/предохранитель 11/предохранитель 3/предохранитель 9/предохранитель 23/предохранитель 29/предохранитель 35/предохранитель 41
L	ABS	60	Модуль управления ABS/двигателя насоса
M	Подсветка с подогревом	60	Обогрев подсветки/предохранитель 16/предохранитель 28/предохранитель 22/предохранитель 38
N	Fuel	20	ПКМ/топливный насос
P	—	—	Не используется
R	PCM	15	ИКМ-память
S	ПКМ (3,8 л)	30	Axode/датчик идентификации цилиндра/модуль EDIS/питание PCM/управление EGR/HEGO's/IAC/форсунки/MAFS/VMV
T	Альт/Регистр	15	Внутренний регулятор генератора
U	Воздушная подушка	10	Мощность подушки безопасности
V	Транс свет	10	Индикатор отключения овердрайва
W	Fan	10	Монитор вентилятора ПКМ
D1 (диод)			Выключатель капота

1998

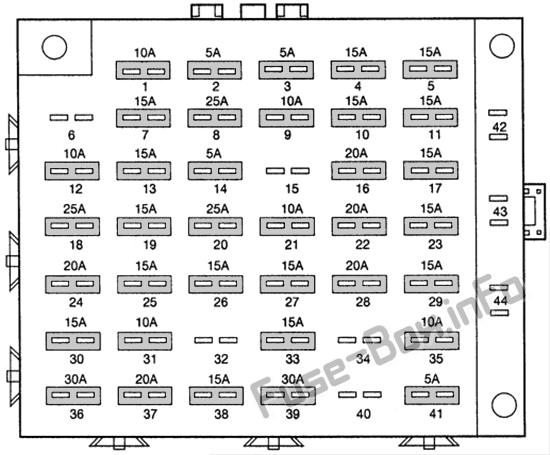

Пассажирский салон

Назначение предохранителей в салоне (1998 г.)

№	Name	Amps	Защита цепи
1	Силовое зеркало	10	Разъем канала передачи данных (DLC)/зеркала с электроприводом
2	Докажи	5	Реле прерывания запуска/GEM
3	Диммер освещения	5	Подсветка приборов
4	Налобный фонарь	15	Левая фара (ближний свет)
5	Буксировка прицепа	15	Парковочные фонари для трейлеров
6	—	—	Не используется
7	Стоп-сигнал	15	Переключатель включения/выключения тормоза (BOO)/Стоп-сигналы/Правое и левое реле прицепа/Блокировка переключения передач/Модуль RAP/Модуль контроля скорости/Модуль электрического тормоза прицепа/Модуль ABS/PCM
8	Аудио/усилитель	25	Радиоусилитель/усилитель сабвуфера
9	Парковые лампы	10	Парковочные огни/Боковые габаритные огни/Габаритные фонари/Реле габаритных огней прицепа/Электронный тормозной модуль
10	Налобный фонарь	15	Правая фара (ближний свет)
11	Слияние	15	I/P предохранители 3 и 9
12	Запуск/акк	10	Модуль GEM/RAP/Вспомогательный модуль предупреждения/Потолочная консоль
13	Аудио	15	Радио/Дистанционное управление наушниками/CD-чейнджер
14	Выполнить/Запустить	5	Комбинация приборов/Дополнительный модуль предупреждения/Подушка безопасности
15	—	—	Не используется
16	Horn	20	Рога
17	Противотуманная фара	15	Противотуманные фары
18	Передний стеклоочиститель	25	Стеклоочиститель/омыватель ветрового стекла
19	GEM	15	Модуль GEM/RAP
20	Зажигание	25	Катушка зажигания/конденсатор зажигания/реле питания PCM
21	Run	10	Привод блокировки переключения передач/обогрев заднего стекла/GEM/модуль подушки безопасности/переключатель управления кондиционером/отопителем/привод заслонки смешения воздушных потоков
22	Доступ к мощности	20	Задний прикуриватель/разъем питания
23	Вспышка для прохождения	15	Вспышка для прохождения
24	Задний стеклоочиститель	20	Задний стеклоочиститель/задний омыватель
25	Опасности	15	Комбинация приборов/указатели поворота
26	Трейлер	15	Поворот/стоп/аварийная сигнализация прицепа
27	Поверните лампы	15	Электронный флешер
28	Передняя сигара	20	Передний прикуриватель
29	Внутреннее освещение	15	Освещение салона/реле энергосбережения/реле вспомогательного оборудования с задержкой
30	Контроль скорости	15	Модуль ABS/модуль управления скоростью/датчик тормозного давления
31	Выравнивание нагрузки	10	Задняя пневматическая подвеска
32	—	—	Не используется
33	ABS	15	Лампа ABS релав/Фонари заднего хода/GEM/Модуль RAP/Дневное/ночное зеркало
34	—	—	Не используется
35	—	—	Не используется
36	воздуходувка	30	Двигатель переднего вентилятора
37	Замки с электроприводом	20	Замок двери с электроприводом
38	Дальний свет	15	Левый и R11 дальний свет
39	—	—	Не используется
40	—	—	Не используется
41	Автолампы	5	Реле автолампы/зеркало день/ночь
42	—	—	Не используется
43	—	—	Не используется
44	—	—	Не используется

Панель реле

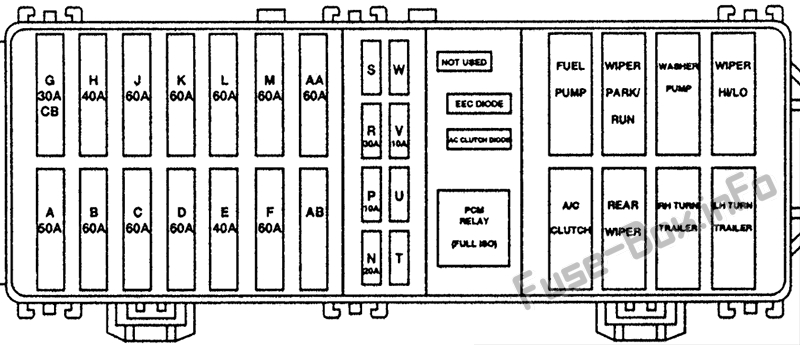

Моторного отсека

Назначение предохранителей в моторном отсеке (1998 г.)

№	Name	Amps	Защита цепи
A	Буксировка прицепа	50	Адаптер для прицепа
B	Фан-привет	60	Вентиляторы охлаждения двигателя (высокая скорость)
C	Начинать	60	Соленоид стартера/Выключатель зажигания/Панель предохранителей I/P (предохранители 2,30,36)
D	Зажигание	60	Замок зажигания/ панель предохранителей I/P (предохранители 8, 12,14,18,20,21,24, 27, 33)
E	Задний вентилятор	40	Вспомогательный двигатель вентилятора
F	Seat	60	Сиденья с электроприводом
G	Окна	30 КБ	Электрические стеклоподъемники
H	Фан-Ло	40	Вентиляторы охлаждения двигателя (скорость LO)
J	Батарея	60	Аксессуар питания/ Панель предохранителей I/P (предохранители 1,7,13,19,25,31,37)
K	Огни	60	Панель предохранителей фар/I/P (предохранители 10, 11,23,29,35,41)
L	ABS	60	ABS
M	Подсветка с подогревом	60	Подсветка с подогревом/ Панель предохранителей I/P (предохранители 22, 28, 16)
N	Fuel	20	Топливный насос
P	Воздушная подушка	10	Модуль подушки безопасности
R	PCM	30	PCM
S	—	—	Не используется
T	—	—	Не используется
U	—	—	Не используется
V	Транс свет	10	Переключатель управления коробкой передач/соленоид вентиляции адсорбера
w	—	—	Не используется
AA	Воздушная поездка	60	Пневматическая подвеска
AB	—	—	Не используется
D1 (диод)			Выключатель капота
