Предохранители и реле Ford Windstar (1999-2003)
Схемы относятся к указанным годам и вариантам Ford Windstar (1999-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

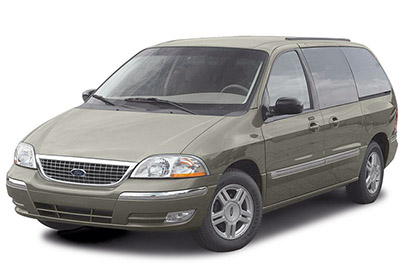

Расположение предохранителей Ford Windstar 1999-2003 гг.
Предохранители прикуривателя (розетка) в Ford Windstar это предохранители № 5 (I / P Power Point / с 2001 г.: Консольная розетка), № 15 (с 2001 г.: Консольная розетка) и № 17 (Прикуриватель / Powerpoint) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

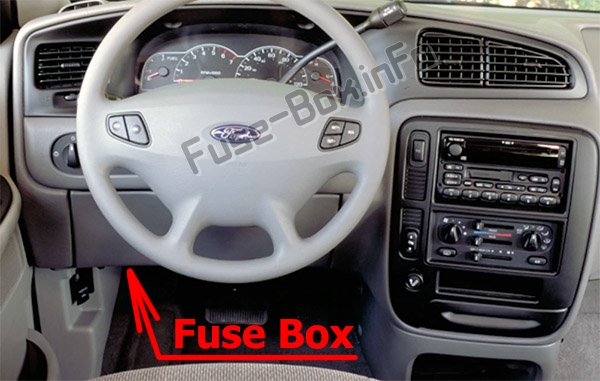

Пассажирский салон
Панель предохранителей расположена слева под панелью приборов.

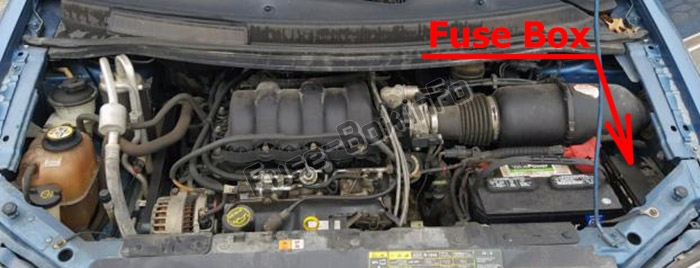

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
1999

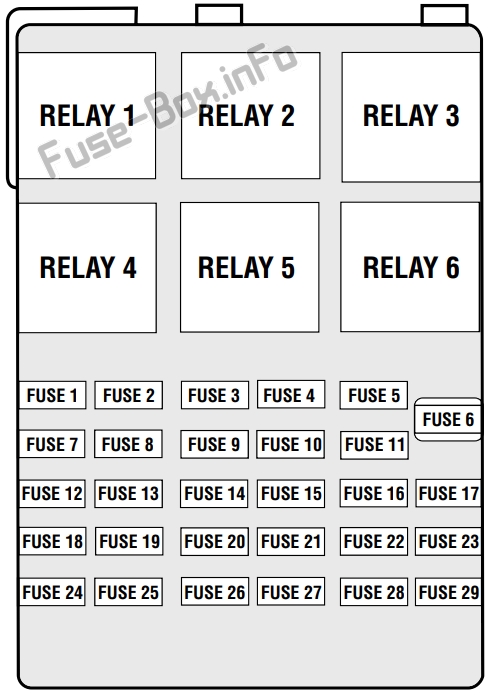

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Лампа правого ступенчатого колодца, левая лампа ступенчатого колодца, правая лампа лужи, левая лампа лужи, левая лампа для чтения 2-го ряда, правая лампа для чтения 2-го ряда, левая лампа для чтения 3-го ряда, правая лампа для чтения 3-го ряда, лампа багажного отделения, купольная лампа, лампа карты, левая Лампа для козырька/туалетного столика, Правый козырек/лампа для косметического столика |
| 2 | 25A | Лампа перчаточного ящика, левый плафон I/P, правый плафон I/P, буксировочный модуль прицепа |
| 3 | 10A | Электродвигатель левого зеркала с электроприводом, Электродвигатель правого зеркала с электроприводом |
| 4 | — | Не используется |
| 5 | 20A | Точка питания I/P |
| 6 | 15A | Радио, чейнджер компакт-дисков, модуль дистанционного доступа без ключа, модуль PSD (сдвижная дверь с электроприводом), правый и левый, радиоконтроллер на заднем сиденье |
| 7 | 15A | Левый задний фонарь поворота, правый фонарь заднего хода, правый стоп-сигнал, правый задний стояночный фонарь, правый фонарь номерного знака, левый фонарь номерного знака, левый фонарь заднего хода |
| 8 | 20A | Задний электронный модуль, электродвигатели замка правой/правой сдвижной/левой сдвижной/задней двери, доп. Дверной электродвигатель воздушной смеси, доп. Дверной мотор воздушного режима |
| 9 | 10A | Комбинация приборов, приемопередатчик PATS, реле модуля управления силовым агрегатом (катушка) |
| 10 | 10A | Реле с подогревом задней панели (катушка), модуль управления скоростью, модуль ABS, приборная панель, передний привод температурной заслонки, соленоид блокировки переключения тормозов, модуль управления трансмиссией, правый и левый модуль сдвижной двери с электроприводом, система датчиков заднего хода, передняя панель управления кондиционером |
| 11 | 10A | Контроллер электрического тормоза, соленоид блокировки переключения тормозов, задний электронный модуль |
| 12 | 20A | Центральный стоп-сигнал с высоким креплением, модуль буксировки прицепа |
| 13 | 10A | Правый задний поворотник, левый стоп-сигнал, левый задний стояночный фонарь |
| 14 | 10A | Датчик автолампы, переключатель отмены повышающей передачи трансмиссии, передний электронный модуль, модуль компаса, электрохроматическое зеркало, переключатель сдвижной двери с электроприводом на потолке |
| 15 | — | Не используется |
| 16 | 10A | Комбинация приборов, задний электронный модуль |
| 17 | 20A | Прикуриватель/Powerpoint, разъем канала передачи данных |
| 18 | 10A | Привод левого окна, привод правого окна, подсветка переключателя правого окна, подсветка правого переключателя блокировки, подсветка главного переключателя (левого), радио |
| 19 | 10A | Реле прерывания стартера (катушка) |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 10A | Левое зеркало с подогревом, правое зеркало с подогревом |
| 23 | 20A | Кузов PowerPoint, реле вспомогательного вентилятора №1 и №2 |
| 24 | — | Не используется |
| 25 | 10A | Радио |
| 26 | 10A | Модуль подушки безопасности |
| 27 | — / 15А | 1999: Не используется 2000: Ножные педали с регулируемой мощностью |
| 28 | 10A | Кластер |
| 29 | — | Не используется |
| Реле 1 | — | Коммутируемое системное силовое реле №4 |
| Реле 2 | — | Дополнительное реле задержки |
| Реле 3 | — | Реле электродвигателя переднего вентилятора |
| Реле 4 | — | Коммутируемое системное силовое реле №3 |
| Реле 5 | — | Реле разморозки заднего стекла |
| Реле 6 | — | Реле дополнительного электровентилятора |

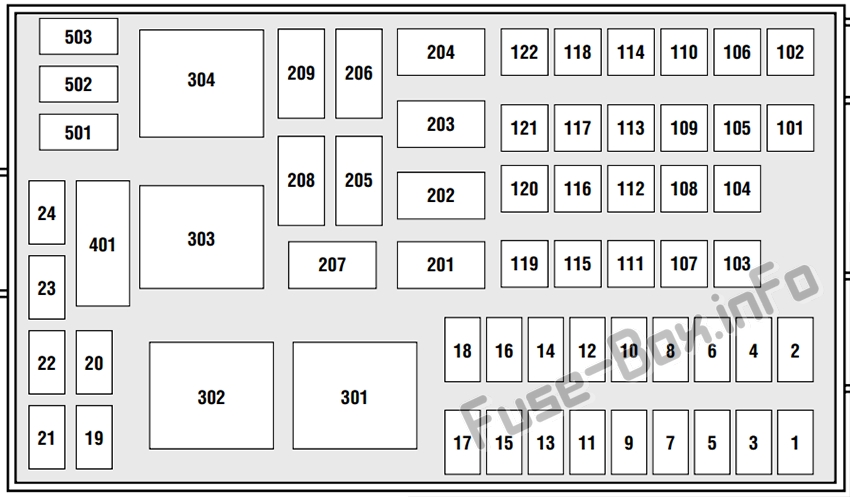

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Реле модуля управления силовым агрегатом |
| 2 | 10A | Модуль управления силовым агрегатом, передний электронный модуль |
| 3 | 10A | Муфта компрессора кондиционера |
| 4 | 25A | Звуковые сигналы, реле звукового сигнала (катушка) |
| 5 | 15A | Электродвигатель топливного насоса, модуль управления силовым агрегатом |
| 6 | 30A | Электродвигатель переднего стеклоочистителя, реле переднего стеклоочистителя, насос переднего стеклоомывателя, FEM |
| 7 | 25A | Электродвигатель заднего стеклоочистителя, насос заднего стеклоочистителя, реле заднего стеклоочистителя (катушка) |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 15A | Правая фара (ближний и дальний свет) |
| 16 | 15A | Левая фара (ближний и дальний свет) |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 15A | Коробка передач AX4S, клапан управления парами, катушка реле муфты кондиционера, соленоид управления рециркуляцией отработавших газов, датчик контроля подачи топлива двигателя H02S № 11, датчик контроля подачи топлива двигателя H02S № 21, датчик катализатора Датчик H02S № 12, датчик катализатора Датчик H02S № 22, вентиляция адсорбера соленоид |
| 20 | 15A | Катушка зажигания, клапан управления впускным воздухом, топливные форсунки № 1, № 2, № 3, № 4, № 5, № 6, датчик массового расхода воздуха, катушка реле топливного насоса, управление рабочими колесами впускного коллектора, катушка реле высокоскоростного вентилятора системы охлаждения. , Катушка реле низкоскоростного вентилятора системы охлаждения, модуль управления силовым агрегатом |
| 21 | 10A | Передний электронный модуль (электродвигатель замка левой двери) |
| 22 | 15A | Правый передний стояночный фонарь, правый передний указатель поворота, правый передний поворотный фонарь |
| 23 | 15A | Левый передний стояночный фонарь, левый передний указатель поворота, левый передний поворотный фонарь |
| 24 | — | Не используется |
| 101 | 40A | Модуль АБС |
| 102 | 40A | Модуль АБС |
| 103 | 40A | Реле SSP4, Реле SSP4 (катушка) |
| 104 | 40A | Электродвигатели левого сиденья с электроприводом, электродвигатель левого поясничного отдела с электроприводом |
| 105 | 30A | Соленоид стартера, выключатель зажигания |
| 106 | 30A | Дополнительное реле с задержкой, вспомогательное реле с задержкой (катушка), передний электронный модуль, электродвигатель правого стеклоподъемника |
| 107 | 50A | Двигатели правого/левого вентилятора охлаждения двигателя, Резистор охлаждающего вентилятора |
| 108 | 40A | Реле SSP2, реле SSP2 (катушка) |
| 109 | 40A | Реле SSP1, Реле SSP1 (катушка) |
| 110 | 50A | Модуль правой раздвижной двери с электроприводом |
| 111 | — | Не используется |
| 112 | 30A | Электрический тормозной контроллер |
| 113 | 30A | Передний электронный модуль (двигатель левого стеклоподъемника) |
| 114 | 40A | Реле SSP3, Реле SSP3 (катушка) |
| 115 | 50A | Распределительная коробка предохранителей, шина №2 |
| 116 | 30A | Реле подсветки с подогревом |
| 117 | 40A | Реле вспомогательного вентилятора (катушка), электродвигатель вспомогательного вентилятора |
| 118 | 50A | Модуль левой раздвижной двери с электроприводом |
| 119 | 30A | Распределительная коробка предохранителей, шина №1 |
| 120 | 40A | Реле переднего вентилятора (катушка), электродвигатель переднего вентилятора |
| 121 | 20A | Замок зажигания, реле обогрева заднего стекла (катушка) |
| 122 | 40A | Электродвигатели правого сиденья с электроприводом, электродвигатель правого поясничного отдела с электроприводом |
| 201 | — | Не используется |
| 202 | — | Реле включения/выключения переднего стеклоочистителя |
| 203 | — | Реле заднего стеклоочистителя |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Не используется |
| 207 | — | Реле топливного насоса |
| 208 | — | Не используется |
| 209 | — | Реле высокого/низкого уровня переднего стеклоочистителя |
| 301 | — | Реле ССП2 |
| 302 | — | Запустить реле прерывания |
| 303 | — | Реле ССП1 |
| 304 | — | Реле модуля управления силовым агрегатом |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Диод муфты кондиционера |
| 503 | — | Не используется |
2000
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Лампа правого ступенчатого колодца, левая лампа ступенчатого колодца, правая лампа лужи, левая лампа лужи, левая лампа для чтения 2-го ряда, правая лампа для чтения 2-го ряда, левая лампа для чтения 3-го ряда, правая лампа для чтения 3-го ряда, лампа багажного отделения, купольная лампа, лампа карты, левая Лампа для козырька/туалетного столика, Правый козырек/лампа для косметического столика |
| 2 | 25A | Лампа перчаточного ящика, левый плафон I/P, правый плафон I/P, буксировочный модуль прицепа |
| 3 | 10A | Электродвигатель левого зеркала с электроприводом, Электродвигатель правого зеркала с электроприводом |
| 4 | — | Не используется |
| 5 | 20A | Точка питания I/P |
| 6 | 15A | Радио, чейнджер компакт-дисков, модуль дистанционного доступа без ключа, модуль PSD (сдвижная дверь с электроприводом), правый и левый, радиоконтроллер на заднем сиденье |
| 7 | 15A | Левый задний фонарь поворота, правый фонарь заднего хода, правый стоп-сигнал, правый задний стояночный фонарь, правый фонарь номерного знака, левый фонарь номерного знака, левый фонарь заднего хода |
| 8 | 20A | Задний электронный модуль, электродвигатели замка правой/правой сдвижной/левой сдвижной/задней двери, доп. Дверной электродвигатель воздушной смеси, доп. Дверной мотор воздушного режима |
| 9 | 10A | Комбинация приборов, приемопередатчик PATS, реле модуля управления силовым агрегатом (катушка) |
| 10 | 10A | Реле с подогревом задней панели (катушка), модуль управления скоростью, модуль ABS, приборная панель, передний привод температурной заслонки, соленоид блокировки переключения тормозов, модуль управления трансмиссией, правый и левый модуль сдвижной двери с электроприводом, система датчиков заднего хода, передняя панель управления кондиционером |
| 11 | 10A | Контроллер электрического тормоза, соленоид блокировки переключения тормозов, задний электронный модуль |
| 12 | 20A | Центральный стоп-сигнал с высоким креплением, модуль буксировки прицепа |
| 13 | 10A | Правый задний поворотник, левый стоп-сигнал, левый задний стояночный фонарь |
| 14 | 10A | Датчик автолампы, переключатель отмены повышающей передачи трансмиссии, передний электронный модуль, модуль компаса, электрохроматическое зеркало, переключатель сдвижной двери с электроприводом на потолке |
| 15 | — | Не используется |
| 16 | 10A | Комбинация приборов, задний электронный модуль |
| 17 | 20A | Прикуриватель/Powerpoint, разъем канала передачи данных |
| 18 | 10A | Привод левого окна, привод правого окна, подсветка переключателя правого окна, подсветка правого переключателя блокировки, подсветка главного переключателя (левого), радио |
| 19 | 10A | Реле прерывания стартера (катушка) |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 10A | Левое зеркало с подогревом, правое зеркало с подогревом |
| 23 | 20A | Кузов PowerPoint, реле вспомогательного вентилятора №1 и №2 |
| 24 | — | Не используется |
| 25 | 10A | Радио |
| 26 | 10A | Модуль подушки безопасности |
| 27 | — / 15А | 1999: Не используется 2000: Ножные педали с регулируемой мощностью |
| 28 | 10A | Кластер |
| 29 | — | Не используется |
| Реле 1 | — | Коммутируемое системное силовое реле №4 |
| Реле 2 | — | Дополнительное реле задержки |
| Реле 3 | — | Реле электродвигателя переднего вентилятора |
| Реле 4 | — | Коммутируемое системное силовое реле №3 |
| Реле 5 | — | Реле разморозки заднего стекла |
| Реле 6 | — | Реле дополнительного электровентилятора |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Реле модуля управления силовым агрегатом |
| 2 | 10A | Модуль управления силовым агрегатом, передний электронный модуль |
| 3 | 10A | Муфта компрессора кондиционера |
| 4 | 25A | Звуковые сигналы, реле звукового сигнала (катушка) |
| 5 | 15A | Электродвигатель топливного насоса, модуль управления силовым агрегатом |
| 6 | 30A | Электродвигатель переднего стеклоочистителя, реле переднего стеклоочистителя, насос переднего стеклоомывателя, FEM |
| 7 | 25A | Электродвигатель заднего стеклоочистителя, насос заднего стеклоочистителя, реле заднего стеклоочистителя (катушка) |
| 8 | — | Не используется |
| 9 | 15A | Правая фара (ближний и дальний свет) |
| 10 | 15A | Правый передний стояночный фонарь, правый передний указатель поворота, правый передний поворотный фонарь |
| 11 | 15A | Левый передний стояночный фонарь, левый передний указатель поворота, левый передний поворотный фонарь |
| 12 | 15A | Левая фара (ближний и дальний свет) |
| 13 | — | Не используется |
| 14 | 10A | Передний электронный модуль (электродвигатель замка левой двери) |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 15A | Коробка передач AX4S, клапан управления парами, катушка реле муфты кондиционера, соленоид управления рециркуляцией отработавших газов, датчик контроля подачи топлива двигателя H02S № 11, датчик контроля подачи топлива двигателя H02S № 21, датчик катализатора Датчик H02S № 12, датчик катализатора Датчик H02S № 22, вентиляция адсорбера соленоид |
| 20 | 15A | Катушка зажигания, клапан управления впускным воздухом, топливные форсунки № 1, № 2, № 3, № 4, № 5, № 6, датчик массового расхода воздуха, катушка реле топливного насоса, управление рабочими колесами впускного коллектора, катушка реле высокоскоростного вентилятора системы охлаждения. , Катушка реле низкоскоростного вентилятора системы охлаждения, модуль управления силовым агрегатом |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 101 | 40A | Модуль АБС |
| 102 | 40A | Модуль АБС |
| 103 | 40A | Реле SSP4, Реле SSP4 (катушка) |
| 104 | 40A | Электродвигатели левого сиденья с электроприводом, электродвигатель левого поясничного отдела с электроприводом |
| 105 | 30A | Соленоид стартера, выключатель зажигания |
| 106 | 30A | Дополнительное реле с задержкой, вспомогательное реле с задержкой (катушка), передний электронный модуль, электродвигатель правого стеклоподъемника |
| 107 | 50A | Двигатели правого/левого вентилятора охлаждения двигателя, Резистор охлаждающего вентилятора |
| 108 | — | Не используется |
| 109 | — | Не используется |
| 110 | 50A | Модуль правой раздвижной двери с электроприводом |
| 111 | — | Не используется |
| 112 | 30A | Электрический тормозной контроллер |
| 113 | 30A | Передний электронный модуль (двигатель левого стеклоподъемника) |
| 114 | 40A | Реле SSP3, Реле SSP3 (катушка) |
| 115 | 50A | Распределительная коробка предохранителей, шина №2 |
| 116 | 30A | Реле подсветки с подогревом |
| 117 | 40A | Реле вспомогательного вентилятора (катушка), электродвигатель вспомогательного вентилятора |
| 118 | 50A | Модуль левой раздвижной двери с электроприводом |
| 119 | 30A | Распределительная коробка предохранителей, шина №1 |
| 120 | 40A | Реле переднего вентилятора (катушка), электродвигатель переднего вентилятора |
| 121 | 20A | Замок зажигания, реле обогрева заднего стекла (катушка) |
| 122 | 40A | Электродвигатели правого сиденья с электроприводом, электродвигатель правого поясничного отдела с электроприводом |
| 201 | — | Не используется |
| 202 | — | Реле включения/выключения переднего стеклоочистителя |
| 203 | — | Реле заднего стеклоочистителя |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Не используется |
| 207 | — | Реле топливного насоса |
| 208 | — | Не используется |
| 209 | — | Реле высокого/низкого уровня переднего стеклоочистителя |
| 301 | — | Не используется |
| 302 | — | Запустить реле прерывания |
| 303 | — | Не используется |
| 304 | — | Реле модуля управления силовым агрегатом |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Диод муфты кондиционера |
| 503 | — | Не используется |
2001
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Лампа правого ступенчатого колодца, левая лампа ступенчатого колодца, правая лампа лужи, левая лампа лужи, левая лампа для чтения 2-го ряда, правая лампа для чтения 2-го ряда, левая лампа для чтения 3-го ряда, правая лампа для чтения 3-го ряда, лампа багажного отделения, купольная лампа, лампа карты, левая Козырек / косметический светильник, правый козырек / косметический светильник, клавиатура дистанционного доступа без ключа, зеркало с левым указателем поворота, зеркало с указателем правого поворота |
| 2 | 25A | Лампа перчаточного ящика, Лампа освещения LH I/P, Лампа освещения RH I/P, Кассетный видеоплеер |
| 3 | 15A | Мотор левого зеркала с электроприводом, мотор правого зеркала с электроприводом, мотор регулируемой педали, модуль памяти (при наличии) |
| 4 | — | Не используется |
| 5 | 20A | Консоль Power Point |
| 6 | 15A | Радио, чейнджер компакт-дисков, модуль дистанционного доступа без ключа, модуль PSD (сдвижная дверь с электроприводом), правый и левый, радиоконтроллер на заднем сиденье (при наличии), развлекательный модуль для заднего сиденья (при наличии) |
| 7 | 15A | Левый задний фонарь поворота, правый фонарь заднего хода, правый стоп-сигнал, правый задний стояночный фонарь, правый фонарь номерного знака, левый фонарь номерного знака, левый фонарь заднего хода |
| 8 | 20A | Задний электронный модуль (двигатели замка правой/правой сдвижной/левой сдвижной/задней двери, дополнительный двигатель дверцы смесителя воздуха, дополнительный двигатель дверцы с воздушным режимом) |
| 9 | 10A | Комбинация приборов, реле модуля управления силовым агрегатом (катушка) |
| 10 | 15A | Реле обогреваемой задней панели (катушка), модуль управления скоростью, модуль ABS или модуль IVD, переключатель обогрева сиденья (правый/левый) (при наличии), модуль обогрева сиденья (правый/левый) (при наличии), приборная панель, привод передней дверцы смесителя температуры , соленоид блокировки переключения тормозов, модуль управления силовым агрегатом, правый и левый модуль сдвижной двери с электроприводом, система датчиков заднего хода, блок управления передним кондиционером, датчик угла поворота рулевого колеса (при наличии) |
| 11 | 15A | Контроллер электрического тормоза, соленоид блокировки переключения тормозов, задний электронный модуль |
| 12 | 20A | Центральный стоп-сигнал с высоким креплением |
| 13 | 10A | Правый задний поворотник, левый стоп-сигнал, левый задний стояночный фонарь |
| 14 | 10A | Датчик автолампы, переключатель отмены повышающей передачи трансмиссии, передний электронный модуль, модуль компаса, электрохроматическое зеркало, переключатель сдвижной двери с электроприводом на потолке |
| 15 | 20A | Консоль Power Point |
| 16 | 10A | Кластер |
| 17 | 20A | Прикуриватель/Powerpoint, разъем канала передачи данных |
| 18 | 15A | Привод левого окна, привод правого окна, подсветка выключателя правого окна, подсветка выключателя правого замка, подсветка главного выключателя (левого), радио, кассетный видеоплеер, жидкокристаллический дисплей, передний электронный модуль |
| 19 | 10A | Реле прерывания стартера (катушка) |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 10A | Левое зеркало с подогревом, правое зеркало с подогревом |
| 23 | 20A | Powerpoint кузова, вспомогательное реле вентилятора №1 и №2 Катушки |
| 24 | — | Не используется |
| 25 | 10A | Радио (Противоугонное) |
| 26 | 10A | Модуль подушки безопасности, индикатор отключения подушки безопасности пассажира, ЭБУ датчика давления веса пассажирского сиденья |
| 27 | — | Не используется |
| 28 | 10A | Кластер |
| 29 | — | Не используется |
| Реле 1 | — | Коммутируемое системное силовое реле №4 |
| Реле 2 | — | Дополнительное реле задержки |
| Реле 3 | — | Реле электродвигателя переднего вентилятора |
| Реле 4 | — | Коммутируемое системное силовое реле №3 |
| Реле 5 | — | Реле разморозки заднего стекла |
| Реле 6 | — | Реле дополнительного электровентилятора |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Реле модуля управления силовым агрегатом |
| 2 | 10A | Модуль управления силовым агрегатом, передний электронный модуль |
| 3 | 10A | Муфта компрессора кондиционера |
| 4 | 25 A | Звуковые сигналы, реле звукового сигнала (катушка) |
| 5 | 15 A | Электродвигатель топливного насоса, модуль управления силовым агрегатом |
| 6 | 30A | Электродвигатель переднего стеклоочистителя, реле переднего стеклоочистителя, насос переднего стеклоомывателя, FEM |
| 7 | 25 A | Электродвигатель заднего стеклоочистителя, насос заднего стеклоочистителя, реле заднего стеклоочистителя (катушка) |
| 8 | — | Не используется |
| 9 | 15 A | Правая фара (ближний и дальний свет) |
| 10 | 15 A | Правый передний стояночный фонарь, правый передний указатель поворота, правый передний поворотный фонарь, правый передний дополнительный фонарь дальнего света |
| 11 | 15 A | Левый передний стояночный фонарь, левый передний фонарь поворота, левый передний поворотный фонарь, левый передний, дополнительный фонарь дальнего света |
| 12 | 15 A | Левая фара (ближний и дальний свет) |
| 13 | 10A | Датчик поля генератора |
| 14 | 10A | Передний электронный модуль (электродвигатель замка левой двери) |
| 15 | 20A | Т/Т парковые лампы |
| 16 | 20A | Лампы поворота Т/Т |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 15 A | Коробка передач AX4S, клапан управления парами, катушка реле муфты кондиционера, соленоид управления рециркуляцией отработавших газов, датчик HO2S № 11 управления подачей топлива, датчик HO2S № 21 управления подачей топлива, датчик HO2S № 12 для контроля каталитического нейтрализатора, датчик HO2S № 22 для контроля катализатора, вентиляция адсорбера Электромагнитный клапан управления впускным коллектором |
| 20 | 15 A | Катушка зажигания, клапан управления впускным воздухом, топливные форсунки № 1, № 2, № 3, № 4, № 5, № 6, датчик массового расхода воздуха, катушка реле топливного насоса, управление рабочими колесами впускного коллектора, катушка реле высокоскоростного вентилятора системы охлаждения , катушка реле низкоскоростного вентилятора системы охлаждения, модуль управления силовым агрегатом, пассивный противоугонный приемник |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 101 | 40A | Модуль ABS или модуль IVD |
| 102 | 40A | Модуль ABS или модуль IVD |
| 103 | 40A | Реле SSP4, Реле SSP4 (катушка) |
| 104 | 30A | Электродвигатели левого сиденья с электроприводом (при наличии), электродвигатель левого поясничного подпора с электроприводом (при наличии), модуль памяти сиденья водителя (при наличии) |
| 105 | 30A | Соленоид стартера, выключатель зажигания |
| 106 | 30A | Дополнительное реле с задержкой, вспомогательное реле с задержкой (катушка), передний электронный модуль, электродвигатель правого стеклоподъемника |
| 107 | 50 A | Двигатели правого/левого вентилятора охлаждения двигателя, Резистор охлаждающего вентилятора |
| 108 | — | Не используется |
| 109 | 30A | Модули сидений с подогревом (правое/левое) |
| 110 | 50 A | Модуль правой раздвижной двери с электроприводом |
| 111 | 40A | Распределительная коробка предохранителей |
| 112 | 30A | Буксировка прицепа, контроллер электрического тормоза |
| 113 | 30A | Передний электронный модуль (двигатель левого стеклоподъемника) |
| 114 | 40A | Реле SSP3, Реле SSP3 (катушка) |
| 115 | 50 A | Распределительная коробка предохранителей, шина №2 |
| 116 | 30A | Реле подсветки с подогревом |
| 117 | 40A | Реле вспомогательного вентилятора (катушка), электродвигатель вспомогательного вентилятора |
| 118 | 50 A | Модуль левой раздвижной двери с электроприводом |
| 119 | 30A | Распределительная коробка предохранителей, шина №1 |
| 120 | 40A | Реле переднего вентилятора (катушка), электродвигатель переднего вентилятора |
| 121 | 20A | Замок зажигания, реле обогрева заднего стекла (катушка) |
| 122 | 40A | Электродвигатели правого сиденья с электроприводом, электродвигатель правого поясничного отдела с электроприводом |
| 201 | — | Не используется |
| 202 | — | Реле включения/выключения переднего стеклоочистителя |
| 203 | — | Реле заднего стеклоочистителя |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Не используется |
| 207 | — | Реле топливного насоса |
| 208 | — | Не используется |
| 209 | — | Реле высокого/низкого уровня переднего стеклоочистителя |
| 301 | — | Реле низкоскоростного вентилятора системы охлаждения двигателя |
| 302 | — | Реле прерывания стартера |
| 303 | — | Реле высокоскоростного вентилятора системы охлаждения двигателя |
| 304 | — | Реле модуля управления силовым агрегатом |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Не используется |
| 503 | — | Не используется |
2002
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Лампа правого ступенчатого колодца, левая лампа ступенчатого колодца, правая лампа лужи, левая лампа лужи, левая лампа для чтения 2-го ряда, правая лампа для чтения 2-го ряда, левая лампа для чтения 3-го ряда, правая лампа для чтения 3-го ряда, лампа багажного отделения, купольная лампа, лампа карты, левая Козырек / косметический светильник, правый козырек / косметический светильник, клавиатура дистанционного доступа без ключа, зеркало с левым указателем поворота, зеркало с указателем правого поворота |
| 2 | 25A | Лампа перчаточного ящика, Лампа освещения LH I/P, Лампа освещения RH I/P, Кассетный видеоплеер |
| 3 | 15A | Мотор левого зеркала с электроприводом, мотор правого зеркала с электроприводом, мотор регулируемой педали, модуль памяти (при наличии) |
| 4 | — | Не используется |
| 5 | 20A | Консоль Power Point |
| 6 | 15A | Радио, чейнджер компакт-дисков, модуль дистанционного доступа без ключа, модуль PSD (сдвижная дверь с электроприводом), правый и левый, радиоконтроллер на заднем сиденье (при наличии), развлекательный модуль для заднего сиденья (при наличии) |
| 7 | 15A | Левый задний фонарь поворота, правый фонарь заднего хода, правый стоп-сигнал, правый задний стояночный фонарь, правый фонарь номерного знака, левый фонарь номерного знака, левый фонарь заднего хода |
| 8 | 20A | Задний электронный модуль (двигатели замка правой/правой сдвижной/левой сдвижной/задней двери, дополнительный двигатель дверцы смесителя воздуха, дополнительный двигатель дверцы с воздушным режимом) |
| 9 | 10A | Комбинация приборов, реле модуля управления силовым агрегатом (катушка) |
| 10 | 15A | Реле обогреваемой задней панели (катушка), модуль управления скоростью, модуль ABS или модуль IVD, переключатель обогрева сиденья (правый/левый) (при наличии), модуль обогрева сиденья (правый/левый) (при наличии), приборная панель, привод передней дверцы смесителя температуры , соленоид блокировки переключения тормозов, модуль управления силовым агрегатом, правый и левый модуль сдвижной двери с электроприводом, система датчиков заднего хода, блок управления передним кондиционером, датчик угла поворота рулевого колеса (при наличии) |
| 11 | 15A | Контроллер электрического тормоза, соленоид блокировки переключения тормозов, задний электронный модуль |
| 12 | 20A | Центральный стоп-сигнал с высоким креплением |
| 13 | 10A | Правый задний поворотник, левый стоп-сигнал, левый задний стояночный фонарь |
| 14 | 10A | Датчик автолампы, переключатель отмены повышающей передачи трансмиссии, передний электронный модуль, модуль компаса, электрохроматическое зеркало, переключатель сдвижной двери с электроприводом на потолке |
| 15 | 20A | Консоль Power Point |
| 16 | 10A | Кластер |
| 17 | 20A | Прикуриватель/Powerpoint, разъем канала передачи данных |
| 18 | 15A | Привод левого окна, привод правого окна, подсветка выключателя правого окна, подсветка выключателя правого замка, подсветка главного выключателя (левого), радио, кассетный видеоплеер, жидкокристаллический дисплей, передний электронный модуль |
| 19 | 10A | Реле прерывания стартера (катушка) |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 10A | Левое зеркало с подогревом, правое зеркало с подогревом |
| 23 | 20A | Powerpoint кузова, вспомогательное реле вентилятора №1 и №2 Катушки |
| 24 | — | Не используется |
| 25 | 10A | Радио (Противоугонное) |
| 26 | 10A | Модуль подушки безопасности, индикатор отключения подушки безопасности пассажира, ЭБУ датчика давления веса пассажирского сиденья |
| 27 | — | Не используется |
| 28 | 10A | Кластер |
| 29 | — | Не используется |
| Реле 1 | — | Коммутируемое системное силовое реле №4 |
| Реле 2 | — | Дополнительное реле задержки |
| Реле 3 | — | Реле электродвигателя переднего вентилятора |
| Реле 4 | — | Коммутируемое системное силовое реле №3 |
| Реле 5 | — | Реле разморозки заднего стекла |
| Реле 6 | — | Реле дополнительного электровентилятора |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Реле модуля управления силовым агрегатом |
| 2 | 10A | Модуль управления силовым агрегатом, передний электронный модуль |
| 3 | 10A | Муфта компрессора кондиционера |
| 4 | 25A | Звуковые сигналы, реле звукового сигнала (катушка) |
| 5 | 15A | Электродвигатель топливного насоса, модуль управления силовым агрегатом |
| 6 | 30A | Электродвигатель переднего стеклоочистителя, реле переднего стеклоочистителя, насос переднего стеклоомывателя, FEM |
| 7 | 25A | Электродвигатель заднего стеклоочистителя, насос заднего стеклоочистителя, реле заднего стеклоочистителя (катушка) |
| 8 | — | Не используется |
| 9 | 15A | Правая фара (ближний и дальний свет) |
| 10 | 15A | Правый передний стояночный фонарь, правый передний указатель поворота, правый передний поворотный фонарь, правый передний дополнительный фонарь дальнего света |
| 11 | 15A | Левый передний стояночный фонарь, левый передний фонарь поворота, левый передний поворотный фонарь, левый передний, дополнительный фонарь дальнего света |
| 12 | 15A | Левая фара (ближний и дальний свет) |
| 13 | 10A | Датчик поля генератора |
| 14 | 10A | Передний электронный модуль (электродвигатель замка левой двери) |
| 15 | 20A | Т/Т парковые лампы |
| 16 | 20A | Лампы поворота Т/Т |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 15A | Коробка передач AX4S, клапан управления парами, катушка реле муфты кондиционера, соленоид управления рециркуляцией отработавших газов, датчик HO2S № 11 управления подачей топлива, датчик HO2S № 21 управления подачей топлива, датчик HO2S № 12 для контроля каталитического нейтрализатора, датчик HO2S № 22 для контроля катализатора, вентиляция адсорбера Электромагнитный клапан управления впускным коллектором |
| 20 | 15A | Катушка зажигания, клапан управления впускным воздухом, топливные форсунки № 1, № 2, № 3, № 4, № 5, № 6, датчик массового расхода воздуха, катушка реле топливного насоса, управление рабочими колесами впускного коллектора, катушка реле высокоскоростного вентилятора системы охлаждения , катушка реле низкоскоростного вентилятора системы охлаждения, модуль управления силовым агрегатом, пассивный противоугонный приемник |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 101 | 40A | Модуль ABS или модуль IVD |
| 102 | 40A | Модуль ABS или модуль IVD |
| 103 | 40A | Реле SSP4, Реле SSP4 (катушка) |
| 104 | 30A | Электродвигатели левого сиденья с электроприводом (при наличии), электродвигатель левого поясничного подпора с электроприводом (при наличии), модуль памяти сиденья водителя (при наличии) |
| 105 | 30A | Соленоид стартера, выключатель зажигания |
| 106 | 30A | Дополнительное реле с задержкой, вспомогательное реле с задержкой (катушка), передний электронный модуль, электродвигатель правого стеклоподъемника |
| 107 | 50A | Двигатели правого/левого вентилятора охлаждения двигателя, Резистор охлаждающего вентилятора |
| 108 | — | Не используется |
| 109 | 30A | Модули сидений с подогревом (правое/левое) |
| 110 | 50A | Модуль правой раздвижной двери с электроприводом |
| 111 | 40 A | Распределительная коробка предохранителей |
| 112 | 30A | Буксировка прицепа, контроллер электрического тормоза |
| 113 | 30A | Передний электронный модуль (двигатель левого стеклоподъемника) |
| 114 | 40 A | Реле SSP3, Реле SSP3 (катушка) |
| 115 | 50A | Распределительная коробка предохранителей, шина №2 |
| 116 | 30A | Реле подсветки с подогревом |
| 117 | 40 A | Реле вспомогательного вентилятора (катушка), электродвигатель вспомогательного вентилятора |
| 118 | 50A | Модуль левой раздвижной двери с электроприводом |
| 119 | 30A | Распределительная коробка предохранителей, шина №1 |
| 120 | 40 A | Реле переднего вентилятора (катушка), электродвигатель переднего вентилятора |
| 121 | 20A | Замок зажигания, реле обогрева заднего стекла (катушка) |
| 122 | 40 A | Электродвигатели правого сиденья с электроприводом, электродвигатель правого поясничного отдела с электроприводом |
| 201 | — | Не используется |
| 202 | — | Реле включения/выключения переднего стеклоочистителя |
| 203 | — | Реле заднего стеклоочистителя |
| 204 | — | Реле сцепления кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Не используется |
| 207 | — | Реле топливного насоса |
| 208 | — | Не используется |
| 209 | — | Реле высокого/низкого уровня переднего стеклоочистителя |
| 301 | — | Реле прерывания стартера |
| 302 | — | Реле высокоскоростного вентилятора системы охлаждения двигателя |
| 303 | — | Реле низкоскоростного вентилятора системы охлаждения двигателя |
| 304 | — | Реле модуля управления силовым агрегатом |
| 401 | — | Не используется |
| 501 | — | Диод модуля управления силовым агрегатом |
| 502 | — | Не используется |
| 503 | — | Не используется |
2003
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Лампы для ступеней, лампы для луж, лампы для чтения 2-го ряда, лампы для чтения 3-го ряда, лампа для багажа, купольная лампа, лампа для карты, лампы для козырька / туалетного столика, клавиатура дистанционного доступа без ключа (RKE), зеркала с указателями поворота |
| 2 | 25A | Лампы I/P, кассетный видеоплеер (VCP) |
| 3 | 15A | Электродвигатели зеркал, регулируемый педальный мотор, модуль памяти (при наличии) |
| 4 | — | Не используется |
| 5 | 20A | Консольная точка питания |
| 6 | 15A | Радио, чейнджер компакт-дисков (CD), модуль RKE, модуль сдвижной двери с электроприводом (PSD), радиоконтроллер для задних сидений (при наличии), развлекательный модуль для задних сидений (при наличии) |
| 7 | 15A | Левый задний поворотный фонарь, Фонари заднего хода, Правый стоп-сигнал, Правый задний стояночный фонарь, Лампы номерного знака |
| 8 | 20A | Задний электронный модуль (двигатели правой/правой сдвижной/левой сдвижной двери/замка задней поднимающейся двери, вспомогательный электродвигатель дверцы со смешиванием воздуха, вспомогательный электродвигатель дверцы с воздушным режимом) |
| 9 | 10A | Комбинация приборов, реле модуля управления силовым агрегатом (PCM) (катушка) |
| 10 | 15A | Реле с подсветкой (катушка) с подогревом, модуль управления скоростью, модуль антиблокировочной тормозной системы (ABS) или модуль IVD, переключатель обогрева сиденья (при наличии), модуль обогрева сиденья (при наличии), приборная панель, привод передней двери с подогревом, переключение тормозов соленоид блокировки, PCM, модуль PSD, система обнаружения заднего хода (RSS), блок управления передним кондиционером, датчик угла поворота рулевого колеса (при наличии) |
| 11 | 15A | Контроллер электрического тормоза, соленоид блокировки переключения тормозов, задний электронный модуль |
| 12 | 20A | Центральный верхний стоп-сигнал |
| 13 | 10A | Правый задний поворотник, левый стоп-сигнал, левый задний стояночный фонарь |
| 14 | 10A | Датчик автолампы, переключатель отмены повышения передачи, передний электронный модуль, модуль компаса, электрохроматическое зеркало, переключатель PSD на потолочной консоли |
| 15 | 20A | Консольная точка питания |
| 16 | 10A | Кластер |
| 17 | 20A | Прикуриватель/Powerpoint, разъем Datalink |
| 18 | 15A | Двигатели боковых окон, подсветка правого стеклоподъемника, подсветка правого переключателя блокировки, подсветка главного переключателя управления (левого), радио, VCP, жидкокристаллический дисплей (LCD), передний электронный модуль |
| 19 | 10A | Реле прерывания стартера (катушка) |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 10A | Зеркала с подогревом |
| 23 | 20A | Розетка питания кузова, реле дополнительного вентилятора №1 и №2 катушки |
| 24 | — | Не используется |
| 25 | 10A | Радио (Противоугонное) |
| 26 | 10A | Модуль подушки безопасности, индикатор отключения подушки безопасности пассажира, ЭБУ датчика давления веса сиденья пассажира |
| 27 | — | Не используется |
| 28 | 10A | Кластер |
| 29 | 2A | Выключатель деактивации контроля скорости |
| Реле 1 | — | Коммутируемое силовое реле системы №4 |
| Реле 2 | — | Дополнительное реле задержки |
| Реле 3 | — | Реле электродвигателя переднего вентилятора |
| Реле 4 | — | Коммутируемое силовое реле системы №3 |
| Реле 5 | — | Реле оттайки сзади |
| Реле 6 | — | Реле дополнительного электровентилятора |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A | Реле модуля управления силовым агрегатом (PCM) |
| 2 | 10A | PCM, Передний электронный модуль (FEM) |
| 3 | 10A | Муфта компрессора кондиционера |
| 4 | 25 A | Звуковые сигналы, реле звукового сигнала (катушка) |
| 5 | 15 A | Электродвигатель топливного насоса, PCM |
| 6 | 30A | Электродвигатель переднего стеклоочистителя, реле переднего стеклоочистителя, насос переднего омывателя, FEM |
| 7 | 25 A | Электродвигатель заднего стеклоочистителя, Насос заднего стеклоомывателя, Реле заднего стеклоочистителя (катушка) |
| 8 | — | Не используется |
| 9 | 15 A | Правая фара |
| 10 | 15 A | Правый передний стояночный фонарь, правый передний указатель поворота, правый передний поворотный фонарь, правый передний дополнительный фонарь дальнего света |
| 11 | 15 A | Левый передний стояночный фонарь, Левый передний указатель поворота, Левый передний поворотный фонарь, Левый передний дополнительный фонарь дальнего света |
| 12 | 15 A | Левая фара (ближний и дальний свет) |
| 13 | 10A | Датчик поля генератора |
| 14 | 10A | FEM (электродвигатель замка левой двери) |
| 15 | 20A | Парковочные фонари для прицепа |
| 16 | 20A | Лампы поворота прицепа |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | 15 A | Коробка передач AX4S, клапан управления парами (VMV), катушка реле сцепления кондиционера, соленоид управления рециркуляцией отработавших газов, датчик HO2S № 11 управления подачей топлива, датчик HO2S № 21 управления подачей топлива, датчик HO2S № 12 контроля каталитического нейтрализатора, датчик HO2S № 22 контроля катализатора , Соленоид вентиляции адсорбера, Управление направляющей впускного коллектора |
| 20 | 15 A | Катушка зажигания, клапан управления впускным воздухом (IAC), топливные форсунки, датчик массового расхода воздуха (MAF), катушка реле топливного насоса, управление направляющей впускного коллектора, катушка реле высокоскоростного вентилятора охлаждения, катушка реле низкоскоростного вентилятора охлаждения, PCM, Пассивный противоугонный приемник |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 101 | 40A | Модуль антиблокировочной тормозной системы (ABS) или модуль IVD |
| 102 | 40A | Модуль ABS или модуль IVD |
| 103 | 40A | Реле SSP4, Реле SSP4 (катушка) |
| 104 | 30A | Электродвигатели левого сиденья с электроприводом, Электродвигатель левого поясничного отдела с электроприводом, Модуль памяти сиденья водителя |
| 105 | 30A | Соленоид стартера, замок зажигания |
| 106 | 30A | Реле вспомогательного оборудования с задержкой, катушка реле вспомогательного оборудования с задержкой, FEM-электродвигатель правого переднего стеклоподъемника |
| 107 | 50A | Двигатели вентилятора охлаждения двигателя, Резистор сопротивления вентилятора охлаждения |
| 108 | — | Не используется |
| 109 | 30A | Модули с подогревом сидений |
| 110 | 50A | Модуль правой сдвижной двери с электроприводом (PSD) |
| 111 | 40A | Распределительная коробка предохранителей |
| 112 | — | Буксировка прицепа - контроллер электрического тормоза (доступ для клиентов) |
| 113 | 30A | FEM - электродвигатель левого стеклоподъемника |
| 114 | 40A | Реле SSP3, катушка реле SSP3 |
| 115 | 50A | Распределительная коробка предохранителей шина №2 |
| 116 | 30A | Реле подсветки с подогревом |
| 117 | 40A | Катушка реле вспомогательного вентилятора, двигатель вспомогательного вентилятора |
| 118 | 50A | Левый модуль PSD |
| 119 | 30A | Распределительная коробка предохранителей шина №1 |
| 120 | 40A | Катушка реле переднего вентилятора, электродвигатель переднего вентилятора |
| 121 | 20A | Замок зажигания, катушка реле обогрева заднего стекла |
| 122 | 40A | Электродвигатели правого сиденья с электроприводом, Электродвигатель правого поясничного отдела с электроприводом |
| 201 | — | Не используется |
| 202 | — | Реле ВКЛ/ВЫКЛ переднего стеклоочистителя |
| 203 | — | Реле заднего стеклоочистителя |
| 204 | — | Реле муфты кондиционера |
| 205 | — | Реле звукового сигнала |
| 206 | — | Не используется |
| 207 | — | Реле топливного насоса |
| 208 | — | Не используется |
| 209 | — | Реле HI/LO переднего стеклоочистителя |
| 301 | — | Реле прерывания стартера |
| 302 | — | Реле высокоскоростного вентилятора охлаждения двигателя |
| 303 | — | Реле малоскоростного вентилятора охлаждения двигателя |
| 304 | — | Реле ПКМ |
| 401 | — | Не используется |
| 501 | — | диод ПКМ |
| 502 | — | Не используется |
| 503 | — | Не используется |
