Предохранители и реле GAC Emkoo 2022-2023

Схемы относятся к указанным годам и вариантам GAC Emkoo 2022-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gac.



Компактный кроссовер GAC Emkoo выпускается с 2022 года по настоящее время. В этой статье вы найдете схемы блоков предохранителей GAC Emkoo 2022 и 2023, узнаете о расположении панелей предохранителей в автомобиле, а также о назначении каждого предохранителя и реле.

Схема предохранителей GAC Emkoo

GAC Emkoo (2022-2023)

Номинал

Назначение

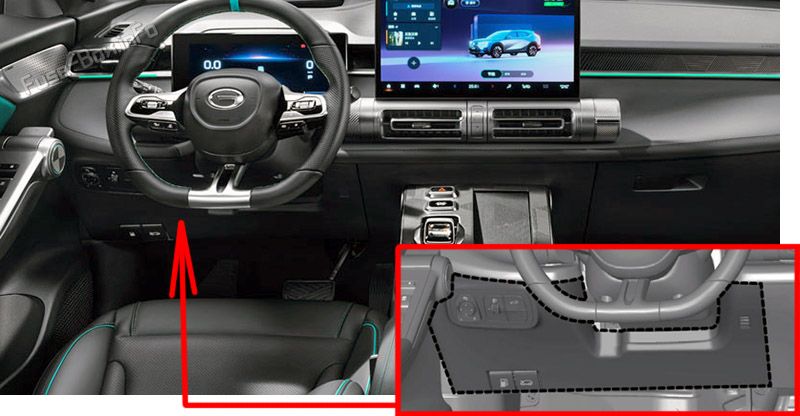

Блок предохранителей в моторном отсекеLocation of the fuses in the passenger compartment: GAC Emkoo (2022, 2023)

Расположение блока предохранителей

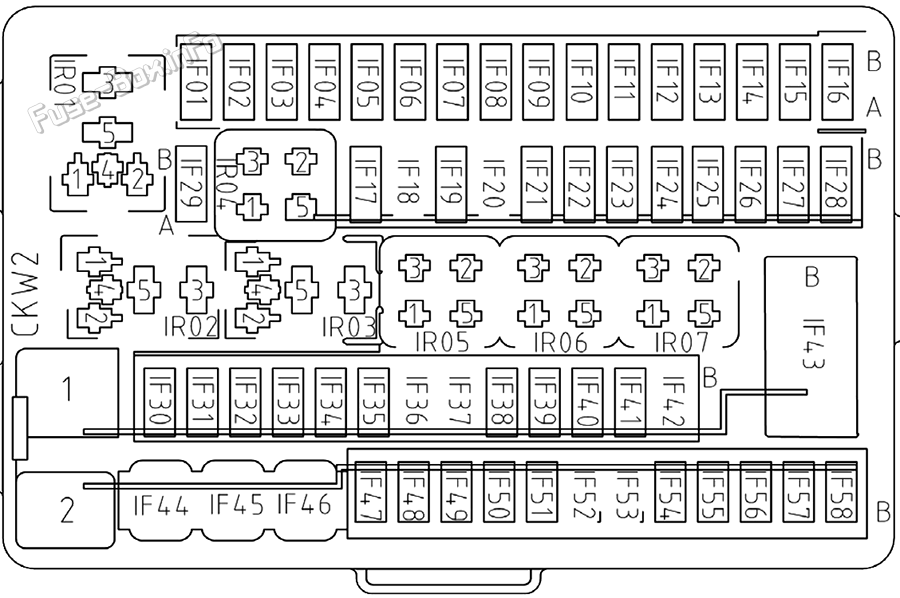

Instrument panel fuse box diagram: GAC Emkoo (2022, 2023)

Нажмите на фиксирующий зажим в направлении стрелки, чтобы снять крышку PDU.
№Схема блока предохранителейНазначение предохранителей в моторном отсеке
IF0120AПередняя розетка 12V
IF027.5AВстроенный BCM / BCM / PEPS ECU
IF037.5AБлок управления AV / GWM / переключатель регулировки наружных зеркал заднего вида
IF047.5AЗадний порт USB
IF0520AИнтерфейс USB_TYPE_C
IF06——
IF077.5AGWM / T-BOX ECU
IF0820AAV блок управления
IF0920AРазъем левого переднего сиденья (HVSM)
IF1010AДатчик дождя и света/сенсорный экран управления
IF1110AGWM/A/C Блок управления/Разъем левого переднего сиденья (HVSM)
IF12——
IF137.5AРеле вентилятора (ER05) / PEPS ECU / встроенное BCM
IF1420AВстроенный BCM/BCM
IF1510AДисплей комбинации приборов
IF16——
IF1710AБлок управления подушками безопасности
IF187.5AWDCT блок управления/блок управления двигателем
IF197.5AGWM / PEPS ECU / T-BOX ECU / BCM / комбинация приборов / встроенная BCM
IF207.5AТормозной переключатель
IF217.5AESPI
IF227.5AМодуль рычага переключения передач/электронный привод коробки передач P/блок управления HVAC/генератор отрицательных ионов/блок управления EPS
IF237.5AСолнцезащитная шторка панорамного люка/разъем левого переднего сиденья (HVSM)
IF24——
IF257.5AЛевый блок переключателей панели приборов/левый задний комбинированный фонарь/датчик качества воздуха/правый передний комбинированный фонарь
IF267.5ARPA ECU / AV ECU
IF27——
IF28——
IF29——
IF3020ABCM
IF3120AВстроенный BCM/BCM
IF327.5AМодуль электропривода задней двери/модуль видеоприемника
IF3320AВстроенный BCM
IF347.5AМодуль рычага переключения передач/Модуль предупреждения о выезде за пределы полосы движения
IF357.5AGWM / PEPS ECU
IF3615AВстроенный BCM/BCM
IF3730AВстроенный BCM/BCM/комбинированный прибор
IF3810AГруппа переключателей на приборной панели справа/группа переключателей на приборной панели слева/переключатель PEPS ECU/EPB
IF3920 ABCM
IF4020 AВстроенный BCM/BCM
IF417.5AВодитель OBD DLC 1 / передний пассажир OBD DLC 2
IF4220 AВстроенный BCM/BCM
IF43Переключатель темного токаБлок управления AV / GWM / разъем левого переднего сиденья (HVSM) / Блок управления HVAC / сенсорный экран управления / Датчик дождя и света
IF4430AМодуль электропривода задней двери
IF4530AМодуль управления правой передней дверью
IF4630AМодуль управления левой передней дверью
IF47——
IF48——
IF4920ABCM
IF5010AБлок питания IG2
IF5120 AРазъем правого переднего сиденья (переключатель регулировки сиденья)
IF5220 AРазъем правого переднего сиденья (переключатель регулировки сиденья)
IF5315AВстроенный BCM/BCM
IF5420 ABCM
IF55——
IF5620AПанорамная солнцезащитная шторка на крыше
IF57——
IF58——
IR01—Реле ACC
IR02—Реле блокировки 1
IR03—Реле блокировки 2
IR04—Реле IG1
IR05——
IR06——
IR07—Реле IG2

Номинал

Назначение

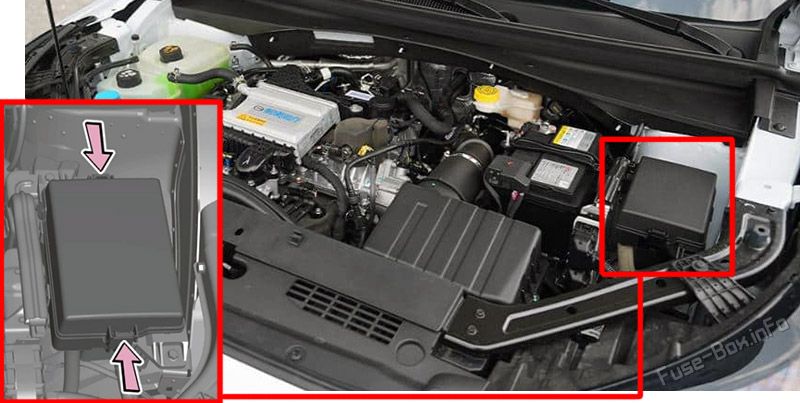

Нажмите на фиксирующий зажим в направлении стрелки, чтобы снять крышку PDU.Location of the fuses in the engine compartment: GAC Emkoo (2022, 2023)

Схема блока предохранителей

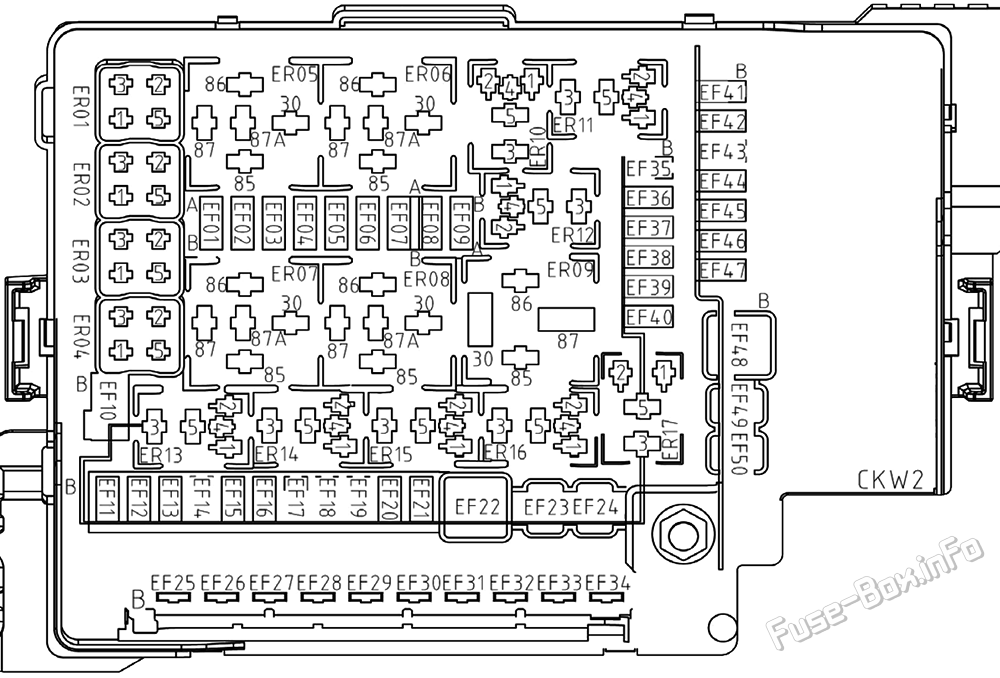

Under-hood fuse box diagram: GAC Emkoo (2022, 2023)

Назначение предохранителей в моторном отсеке
№НоминалНазначение
EF01——
EF0215AЛевая передняя комбинированная лампа
EF0315AПравый передний комбинированный фонарь
EF047.5AБлок управления двигателем
EF05——
EF06——
EF07——
EF08——
EF09——
EF107.5AWDCT блок управления
EF1130AWDCT блок управления
EF1215AРеле звукового сигнала (ER03) / звуковой сигнал
EF1330AWDCT блок управления
EF147.5AМодуль MRR
EF15——
EF1620AТопливный насос
EF1720AРеле скорости стеклоочистителя (ER11)/реле стеклоочистителя (ER12)/двигатель переднего стеклоочистителя
EF187.5AВыключатель тормоза/реле ближнего света (ER13)
EF197.5AБлок управления двигателем/главное реле (ER17)
EF20——
EF21——
EF2260AПанель приборов PDU
EF2340AESPI
EF2430AБлок питания IG1
EF2530AКатушка возбуждения стартера/блок управления двигателем
EF2640AБлок питания ACC
EF2740AК сборке HVAC (вентилятор)
EF28——
EF2950AGWM / T-BOX ECU / AV блок управления / разъем левого переднего сиденья / блок управления HVAC
EF30——
EF31——
EF3260AПанель приборов PDU
EF33——
EF3480AEPS блок управления
EF3510AРеле водяного насоса (ER02)/реле топливного насоса (ER14)/модуль управления вентилятором радиатора
EF3615AКатушка зажигания 1 / катушка зажигания 2 / катушка зажигания 3 / катушка зажигания 4
EF3715AБлок управления двигателем
EF3810AРеле компрессора (ER04) / верхний кислородный датчик / нижний кислородный датчик / реле стартера 1(ER15) / реле стартера 2 (ER16)
EF3910AРеле обогревателя PCV (ER01) / обогреватель PCV / вентиляционный клапан адсорбера / электронный клапан рециркуляции впускного воздуха / электромагнитный клапан адсорбера / клапан управления маслом (впускной конец) / электромагнитный клапан масляного насоса / клапан управления маслом (выпускной конец)
EF40——
EF4130AЛевая передняя комбинированная лампа
EF4210AПравый передний комбинированный фонарь
EF4330AЭлектрический водяной насос
EF447.5AРеле дальнего света (ER10)/левый передний комбинированный фонарь/правый передний комбинированный фонарь
EF457.5AКомпрессор A/C
EF46——
EF47——
EF4840A/60AESPI
EF4930AЭлектронный привод P
EF50——
ER01—Реле обогревателя PCV
ER02—Реле водяного насоса
ER03—Реле звукового сигнала
ER04—Реле компрессора
ER05—Реле вентилятора
ER06——
ER07——
ER08——
ER09——
ER10—Реле дальнего света
ER11—Реле скорости стеклоочистителя
ER12—Реле стеклоочистителя
ER13—Реле ближнего света
ER14—Реле топливного насоса
ER15—Реле стартера 1
ER16—Реле стартера 2
ER17—Главное реле
