Предохранители и реле GAC GS8 2016-2021
Схемы относятся к указанным годам и вариантам GAC GS8 2016-2021. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gac.
В этой статье мы рассматриваем первое поколение GAC GS8, выпущенное с 2016 по 2021 год. Здесь вы найдете схему предохранителей и реле GAC GS8 2016, 2017, 2018, 2019, 2020 и 2021, а также информацию о расположении предохранителей в салонном и подкапотном отсеках, и о назначении каждого предохранителя (функции предохранителя) и реле.
Схема предохранителей GAC GS8 2016-2021
Содержание
Сопоставимость пассажиров блок предохранителей
Сопоставимость пассажиров блок предохранителей

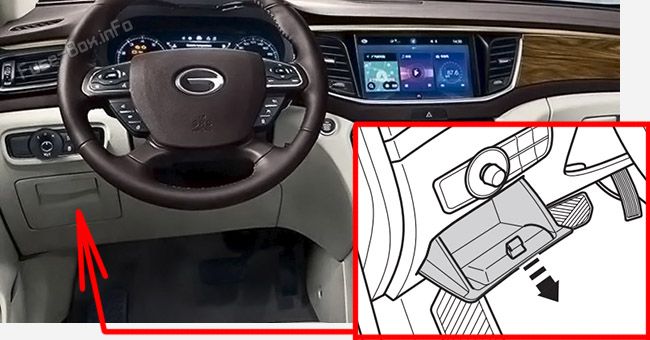

Расположение блока предохранителей
Открой и сними хранилище на нижней охранной табличке кабины водителя в направлении стрелки.

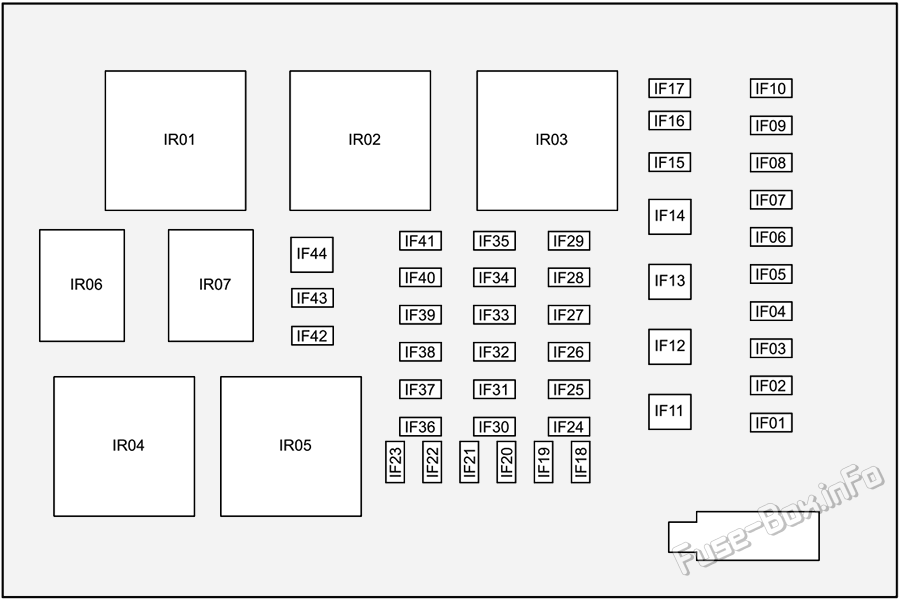

Схема блока предохранителей
| № | Ампы | Функция/компоненты |
|---|---|---|
| IF01 | Короткая клемма | Короткая сплечка |
| IF02 | 20A | Модуль управления кузовом (с источником питания для ламп) |
| IF03 | 7.5A | Группа контроля за въездом |
| IF04 | 10A | Модуль управления кузовом (подача энергии с помощью сигнала поворота) |
| IF05 | 15A | Привод с четырьмя колесами ECU (4WD) |
| IF06 | 15A | Электрическая крыша/панорамская крыша/двигатель сиденья спереди пассажира |
| IF07 | 10A | Задний фонарь освещения подножки/смотровой козырьок крыши/передний левый фонарь подножки/звук заднего вида сгибающийся реле |
| IF08 | 10A | Реле блокировки крышки наливной крышки |
| IF09 | 20A | Группа контроля звукозаписи |
| IF10 | 10A | Тормозной переключатель /TCU/ Переключение передач |
| IF11 | 30A | DC-DC Преобразователь |
| IF12 | - | - |
| IF13 | 20A | Передний правый поднимающий двигатель/задний подъёмный двигатель подъезжающего окна |
| IF14 | 30A | ACC Перезагрузить/IG1 Перезагрузить |
| IF15 | 15A | Группа управления передним левым сиденьем |
| IF16 | 7.5A | OBD Интерфейс диагностирования |
| IF17 | 10A | Группа по блоку инструментов/центральной группе по вопросам стоянки передней части/группе по контролю за T-Box/группе управления местами для хранения памяти/группе по контролю за стоянкой в Панораме |
| IF18 | 20A | Электрический блок управления дверью хэтчбака |
| IF19 | 15A | Модуль управления кузовом |
| IF20 | 20A | Поднимающий двигатель/подъемный подъемный подъемный подъемный двигатель/левый фонарь освещения подножки передней двери |
| IF21 | 7.5A | Электронный модуль управления остойчивостью и стояночным ходом/блок контроля давления в шинах/высокий тормозной свет/выключатель переключателя всепротяженности |
| IF22 | 20A | Модуль управления кузовом (сила запирания двери) |
| IF23 | 25A | Регулировка передач,AT Группа контроля |
| IF24 | 25A | Усилитель мощности |
| IF25 | 7.5A | 12В передний вспомогательный источник питания/задний 12В вспомогательный источник питания/курильщик |
| IF26 | 10A | Модуль беспроводной зарядки смартфона/блок управления сиденьем/передняя центральная консоль/внешнее зеркало заднего вида, регулирующее переключатель/вспомогательный переключатель приборной панели/устройство аудиоконтроля |
| IF27 | 20A | 220В вспомогательный источник питания |
| IF28 | 7.5A | Генератор анионных систем |
| IF29 | 10A | Датчик качества воздуха/передняя реле/задняя реле/внутреннее зеркало заднего вида /PEPS блок управления/ретранслятор дефоговых |
| IF30 | 7.5A | Группа предварительного предупреждения о выходе из полосы движения/Лестная фара для левой комбинации/передняя правая фара для бокового совмещения/группа управления системой предварительного предупреждения/группа управления нагревом колес/группа управления стоянкой/группой управления реверсированием радиолокатора |
| IF31 | 10A | Датчик осадка и силы света/блок управления крышей/звездный двигатель/огневый свет/огневый огонь BOX блок управления устройством управления/комбинацией/блоком управления передним кондиционером воздуха/блоком управления задним кондиционером воздуха/дверью электрического хэтчбака/передним левым блоком управления сиденьем/вспомогательным коммутатором приборной панели |
| IF32 | 7.5A | Кластер инструментов, передний переключатель центрального консоля, задний центральный экран консоля, модуль управления кузовом |
| IF33 | 7.5A | Устройство управления удерживающей системой подушки воздуха/переключатель переключателя для всех проходов/блок управления давлением в шинах/блок управления рулевым управлением с электрическим приводом/электронной системой обеспечения устойчивости и модулем управления стояночным тормозом/выключателем/переключателем левой панели приборной панели |
| IF34 | 10A | Группа контроля за подушки безопасности |
| IF35 | 7.5A | Регулировка переключения передач/блок управления двигателем AT Группа контроля |
| IF36 | - | - |
| IF37 | 7.5A | PEPS Группа контроля |
| IF38 | 7.5A | PEPS Группа управления/ручной механизм передней левой двери/переключатель спереди левой двери/передний переключатель левой двери |
| IF39 | 7.5A | Умный блок управления окружающим светом/блок управления передним кондиционером воздуха/светофорный/электронный выключатель запирающей двери хэтчбака/блок управления электрической дверью хэтчбака/автоматический блок управления устройством регулирования/на экране многофункционального прикосновения |
| IF40 | 20A | Левый блок управления передним сиденьем (питание для обогрева сиденья) |
| IF41 | 15A | Модуль управления кузовом |
| IF42 | - | - |
| IF43 | 7.5A | Внешнее зеркало заднего вида |
| IF44 | 30A | Задний дефогратор |
| IR01 | - | IG2 Перезагрузить |
| IR02 | - | ACC Перезагрузить |
| IR03 | - | IG1 Перезагрузить |
| IR04 | - | ACC Перезагрузить |
| IR05 | - | Перекрыть |
| IR06 | - | Внешнее крепление заднего вида |
| IR07 | - | Реле регулировки внешнего вида |
Сопоставимость двигателей блок предохранителей
Сопоставимость двигателей блок предохранителей

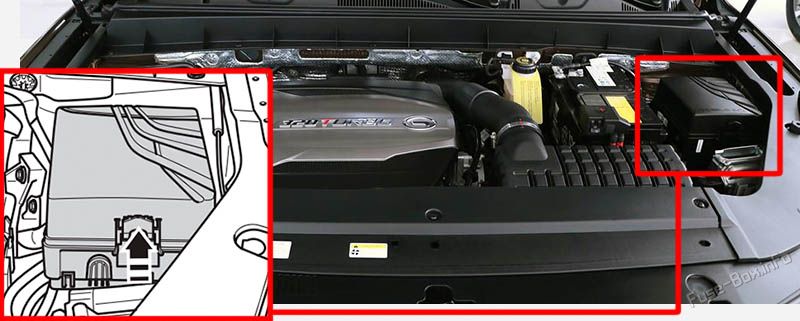

Расположение блока предохранителей
Нажмите зажим в направлении стрелки и выпустите блок предохранителей Прикрытие. Удалить блок предохранителей Прикрывай вверх.

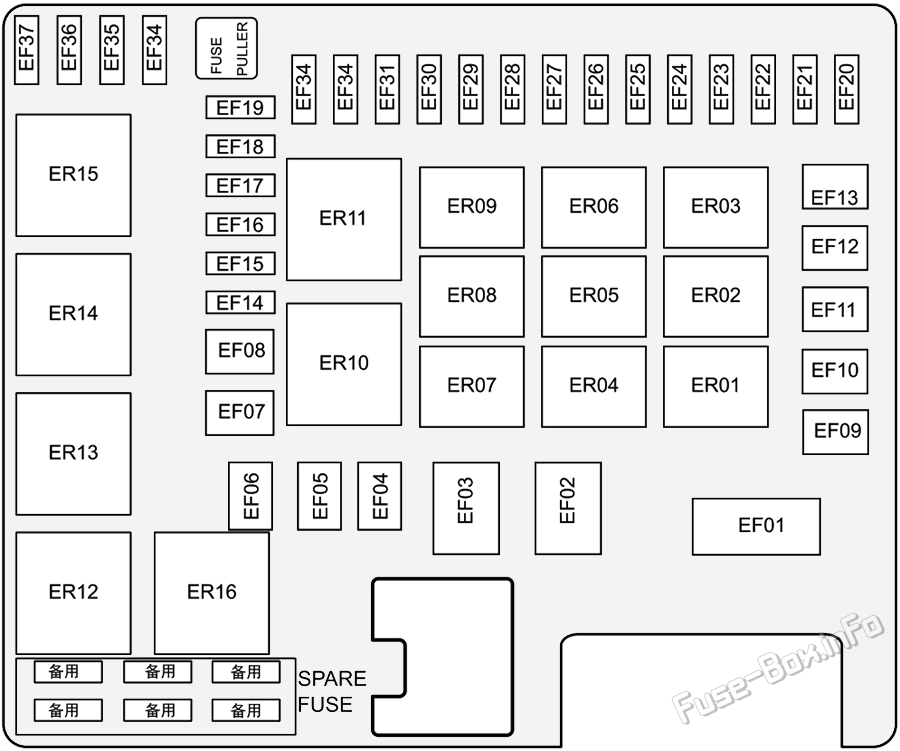

Схема блока предохранителей
| № | Ампы | Функция/компоненты |
|---|---|---|
| EF01 | 150A | Основная взрыватель |
| EF02 | 80A | Рулевое управление с электрической мощностью (EPS) Контрольная группа |
| EF03 | 80A | Группа по приборам блок предохранителей 2 |
| EF04 | 50A | Электрический вентилятор |
| EF05 | 30A | Задний датчик |
| EF06 | - | - |
| EF07 | - | - |
| EF08 | 20A | Передний верхний верхний край |
| EF09 | 40A | Группа электронной программы обеспечения стабильности и контроля за стоянкой |
| EF10 | 50A | Группа по приборам блок предохранителей 1 |
| EF11 | 40A | Группа электронной программы обеспечения стабильности и контроля за стоянкой |
| EF12 | 30A | Запуск |
| EF13 | - | - |
| EF14 | - | - |
| EF15 | - | - |
| EF16 | 15A | Реле для обогрева рулевого колеса |
| EF17 | 7.5A | А/С Компрессор |
| EF18 | - | - |
| EF19 | - | - |
| EF20 | 15A | Топливный насос |
| EF21 | 20A | Передний проволочный проволочный аппарат |
| EF22 | 7.5A | Группа управления двигателем |
| EF23 | 15A | Рог |
| EF24 | 7.5A | Сенсор батареи |
| EF25 | - | - |
| EF26 | 15A | Свет луча дальнего света |
| EF27 | - | - |
| EF28 | Короткая клемма | Короткая сплечка |
| EF29 | Короткая клемма | Короткая сплечка |
| EF30 | 10A | 3.2 Топливный инжектор |
| EF31 | 15A | 1.2.4.5 Ковровая/топливная насосная система зажигания |
| EF32 | 10A | Группа управления двигателем |
| EF33 | 10A | Сенсор кислорода/А/С храпящий компрессор/электронный релей вентилятора/стартерный релей 1 |
| EF34 | 10A | Лобовой левый свет |
| EF35 | 10A | ЛЕГКОВОСПЛАМЕНЯЮЩИЙСЯ ЛЕГКОВОСПЛАМЕНЯЮЩИЙСЯ ЛЕГКОВОСПЛАМЕНЯЮЩИЙСЯ |
| EF36 | 7.5A | Группа управления двигателем/DC-DC Преобразователь |
| EF37 | 10A | Регулировка кабельного клапана/пускового клапана/капана соленоидного клапана/резервного кулака (конец входа воздуха)/изменяемого кулака (конец выключения) |
| ER01 | - | Релей |
| ER02 | - | Реле, регулирующее скорость прокачивания |
| ER03 | - | Реле топливного насоса |
| ER04 | - | Реле для обогрева рулевого колеса |
| ER05 | - | - |
| ER06 | - | Рога |
| ER07 | - | Световой луч с низким лучом |
| ER08 | - | А/С Реле компрессора |
| ER09 | - | Световой луч дальнего света |
| ER10 | - | & Расположение 2 |
| ER11 | - | Главный релей |
| ER12 | - | Электронный фильтр вентилятора |
| ER13 | - | - |
| ER14 | - | Спереди |
| ER15 | - | Задний зажим |
| ER16 | - | & Расположение 1 |
