Предохранители и реле GAC GS5 2018-2021
Схемы относятся к указанным годам и вариантам GAC GS5 2018-2021. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gac.
В этой статье рассматривается схема предохранителей и реле второго поколения GAC GS5 (2018–2021). Ниже приведено расположение предохранителей в салоне и в моторном отсеке, а также назначение каждого предохранителя и реле.
Схема предохранителей GAC GS5 2018-2021
Содержание
Схема предохранителей салона
Схема предохранителей салона

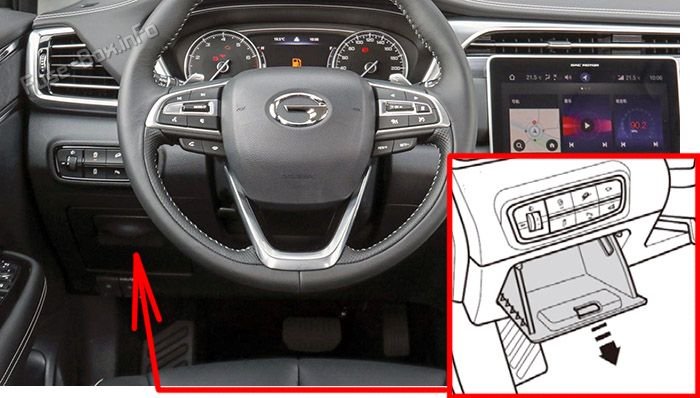

Расположение блока предохранителей
Откройте и снимите кожух блока предохранителей на нижней части панели водителя в направлении стрелки.

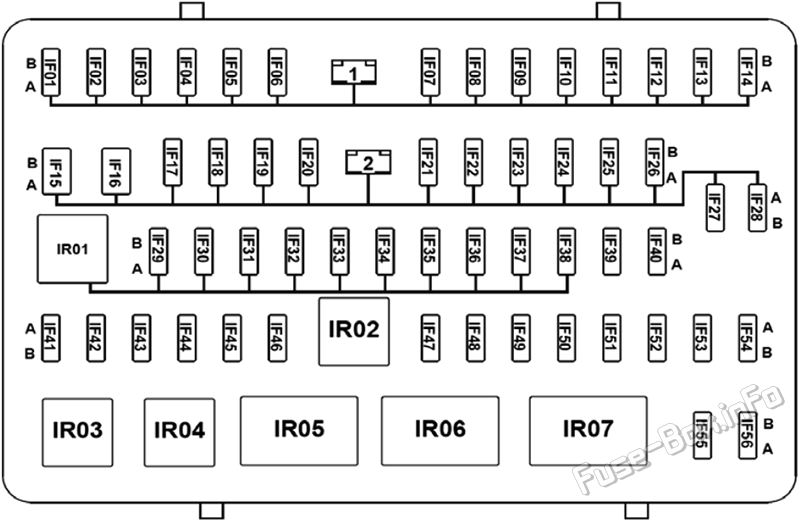

Схема блока предохранителей
| № | Ампы | Функция/компонент |
|---|---|---|
| IF01 | 20A | Электропривод переднего бокового сиденья пассажира (регулировка положения) |
| IF02 | 20A | Электропривод переднего бокового сиденья водителя (регулировка положения) |
| IF03 | 20A | Управление панорамной крышей: светодиодный модуль и мотор панорамного люка |
| IF04 | — | — |
| IF05 | 20A | Модуль управления кузовом, электропривод правого переднего стеклоподъемника |
| IF06 | 20A | Электропривод левого переднего стеклоподъемника |
| IF07 | 20A | Модуль управления кузовом, электропривод правого заднего стеклоподъемника |
| IF08 | 20A | Модуль управления кузовом, электропривод левого заднего стеклоподъемника |
| IF09 | 7.5A | Модуль беспроводной зарядки смартфонов |
| IF10 | — | — |
| IF11 | 15A | Модуль управления кузовом, привод дворников и стеклоочистителя |
| IF12 | 10A | Реле управления электроскладыванием и электрорегулировкой/памятью зеркала заднего вида |
| IF13 | — | — |
| IF14 | — | — |
| IF15 | 30A | DCDC Преобразователь |
| IF16 | 30A | DCDC преобразователь/приборная панель блок предохранителей |
| IF17 | 7.5A | OBD Интерфейс диагностирования |
| IF18 | 20A | Модуль управления кузовом (основной свет) |
| IF19 | 7.5A | Блок контроля доступа/въезда |
| IF20 | — | — |
| IF21 | 10A | Модуль управления кузовом (сигнал поворота) |
| IF22 | — | — |
| IF23 | 7.5A | PEPS: блок управления замком зажигания |
| IF24 | 20A | Модуль управления кузовом (основной свет) |
| IF25 | 7.5A | Световой канал тормозного освещения |
| IF26 | 20A | Модуль управления кузовом (замок двери) |
| IF27 | — | — |
| IF28 | SHORT PIN | Контур короткого пина |
| IF29 | 10A | Система удержания нагрузки/грузового крепления |
| IF30 | 7.5A | 1.5Т блок управления двигателем 1,5Т GDI блок управления двигателем/блок управления трансмиссией 6AT |
| IF31 | 7.5A | Устройство управления входом/модуль управления кузовом PEPS и BCM управления/DCDC конвертор |
| IF32 | — | — |
| IF33 | 7.5A | Датчик скорости поворота рулевого колеса, модуль EPS и рычаг коробки передач |
| IF34 | 7.5A | Сигнализация тормозного переключателя / модуль ESP и EPB |
| IF35 | 7.5A | Управление радаром, блоками парковочного тормоза, системой предупреждения столкновений, аудиосистемой и передним обогревом сидений |
| IF36 | 7.5A | Датчик качества воздуха и ионный генератор |
| IF37 | 7.5A | Уровень регулировки фар: моторы левого и правого фар и переключатель |
| IF38 | 7.5A | Датчик дождя и света, электрорегулировка наружного зеркала, управление панорамным люком и антиослепляющим светом, предупреждение выезда из полосы, климат-контроль и комбинация приборов |
| IF39 | 15A | 6AT Контрольный блок передачи |
| IF40 | 15A | Аудиосистема |
| IF41 | 7.5A | Модуль управления кузова /PEPS и BCM |
| IF42 | 7.5A | USB-разъем и беспроводная зарядка для смартфона |
| IF43 | 25A | Питание 12 В (правый гнездо) |
| IF44 | 7.5A | Управление складным зеркалом, внутренним зеркалом с авто-диммером, аудиоустановкой и кнопкой регулировки зеркала |
| IF45 | 25A | Передний разъем постоянного питания 12 В |
| IF46 | — | — |
| IF47 | 7.5A | Реле-реле для подачи/дефокгации/PEPS и BCM |
| IF48 | — | — |
| IF49 | — | — |
| IF50 | 7.5A | Модуль управления кузовом, PEPS, блок двигателя 1.5T GDI и реле №1 |
| IF51 | 7.5A | Панорамный видеорежим и блоки обнаружения слепых зон |
| IF52 | 7.5A | T-BOX БД система |
| IF53 | 7.5A | Электроприводы замков передних дверных ручек (левая и правая) |
| IF54 | 7.5A | Управление дверью заднего люка, антиослепление внутреннего зеркала, датчик PM2.5 и электропривод левого переднего стекла |
| IF55 | 15A | Модуль управления кузовом |
| IF56 | 7.5A | Блок управления климатом/аудио и панель комбинации приборов |
| IR01 | — | Реле IG1 |
| IR02 | — | Реле IG2 |
| IR03 | — | — |
| IR04 | — | — |
| IR05 | — | Реле ACC |
| IR06 | — | Реле управления складыванием зеркала заднего вида |
| IR07 | — | Реле поворота зеркала заднего вида |
Схема предохранителей моторного отсека
Схема предохранителей моторного отсека

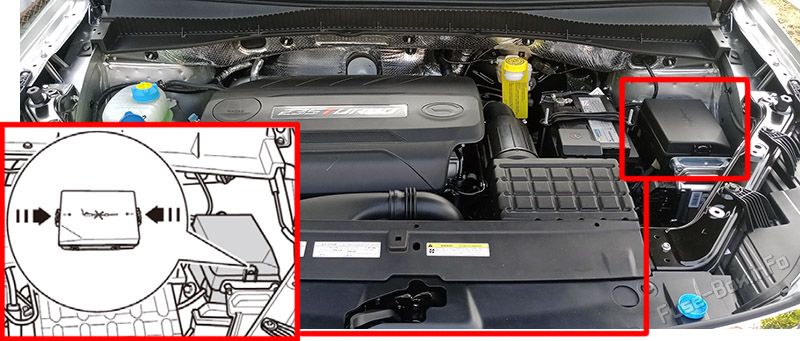

Расположение блока предохранителей
Нажмите фиксаторы по направлению стрелок и приподнимите кожух блока предохранителей вверх.

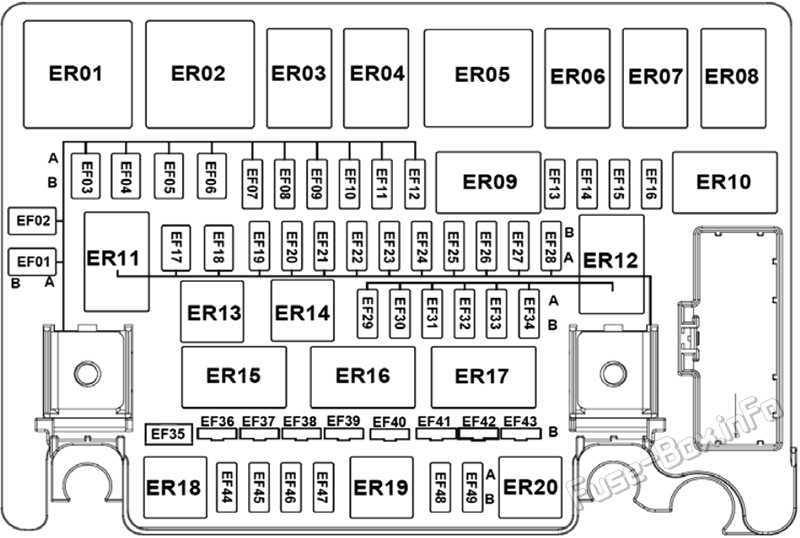

Схема блока предохранителей
| № | Ампы | Функция/соответствие |
|---|---|---|
| EF01 | — | — |
| EF02 | — | — |
| EF03 | — | — |
| EF04 | 60A | ESP и EPB модуль управления |
| EF05 | — | — |
| EF06 | 30A | Управление приводами дверных механизмов |
| EF07 | 7.5A | Компрессор кондиционера |
| EF08 | — | — |
| EF09 | — | — |
| EF10 | 20A | Электроподогрев переднего левого сиденья водителя |
| EF11 | 20A | Дальний свет левой и правой фар |
| EF12 | — | — |
| EF13 | 15A | Передний левый габаритный свет |
| EF14 | 15A | Передний правый габаритный свет |
| EF15 | 7.5A | 1.5Т блок управления двигателем 1,5Т GDI блок управления двигателем /DCDC конвертор |
| EF16 | 7.5A | Реле обогрева заднего стекла/потоковой очистки |
| EF17 | — | — |
| EF18 | 40A | Реле ACC / контакт зажигания / реле IG1 |
| EF19 | 7.5A | Ближний свет |
| EF20 | — | — |
| EF21 | — | — |
| EF22 | — | — |
| EF23 | 20A | Топливный насос |
| EF24 | 25A | Высоконагруженная силовая цепь |
| EF25 | 7.5A | Главный ключ, реле реле запуска и стартерного реле (1,5T GDI ECM) |
| EF26 | 15A | Реле управления звуковой подсистемой |
| EF27 | — | — |
| EF28 | — | — |
| EF29 | — | — |
| EF30 | 10A | Сервисный клапан и управляющие соленоиды CSV, клапанов впуска/нагнетания и насоса |
| EF31 | 10A | Реле кондиционера и кислородных датчиков (передний/задний) |
| EF32 | 15A | Ключевые сигналы управления двигателя 1.5T GDI |
| EF33 | 15A | Реле и привод стартера №1 |
| EF34 | 10A | Реле подкачки топлива и управления форсунками (1–4) |
| EF35 | 80A | EPS и BCM |
| EF36 | 40A | Приборный модуль блока предохранителей |
| EF37 | 40A | Вентилятор отопителя/кондиционера |
| EF38 | 40A | ESP и EPB модуль управления |
| EF39 | 40A | Обогрев заднего стекла |
| EF40 | 150A | Главный предохранитель |
| EF41 | 30A | Реле запуска 1/IG2 реле |
| EF42 | — | — |
| EF43 | 50A | Приборный модуль блока предохранителей |
| ER01 | — | Реле заслонки охлаждения |
| ER02 | — | — |
| ER03 | — | Реле топливного насоса |
| ER04 | — | — |
| ER05 | — | Электронное реле вентиляторов |
| ER06 | — | Реле, регулирующее скорость прокачивания |
| ER07 | — | Реле вентилятора салона |
| ER08 | — | Реле противотуманных фар |
| ER09 | — | Реле омывателя фар |
| ER10 | — | — |
| ER11 | — | Ближний свет |
| ER12 | — | Главное реле |
| ER13 | — | Реле компрессора |
| ER14 | — | — |
| ER15 | — | & Резервное положение 1 |
| ER16 | — | & Резервное положение 2 |
| ER17 | — | — |
| ER18 | — | — |
| ER19 | — | Реле динамика |
| ER20 | — | — |

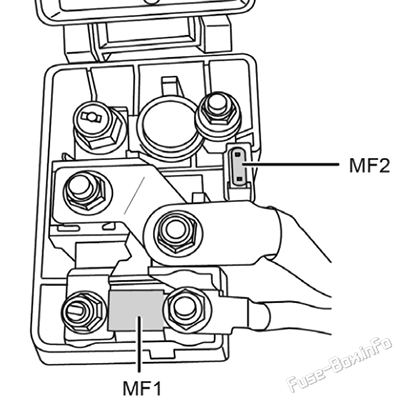

Взрыватели в батарее PDU
| № | Ампы | Функция/соответствие |
|---|---|---|
| MF1 | 60A | Вентилятор радиатора |
| MF2 | 25A | Сенсор батареи |
