Предохранители и реле GAC GS4 2019-2023

Схемы относятся к указанным годам и вариантам GAC GS4 2019-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gac.



В этой статье рассматривается схема предохранителей GAC GS4 (2019–2023), включая варианты 2019–2023. Ниже представлен блок предохранителей салона, а также назначение каждого предохранителя и его реле.

Схема предохранителей GAC GS4 2019-2023

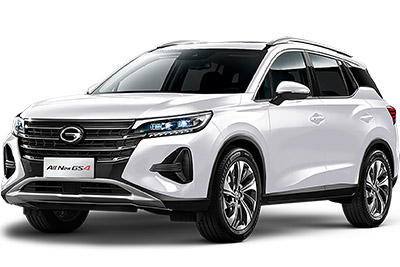

GAC GS4 (2019–2023)

Сопоставимость пассажиров блок предохранителей

Расположение блока предохранителей

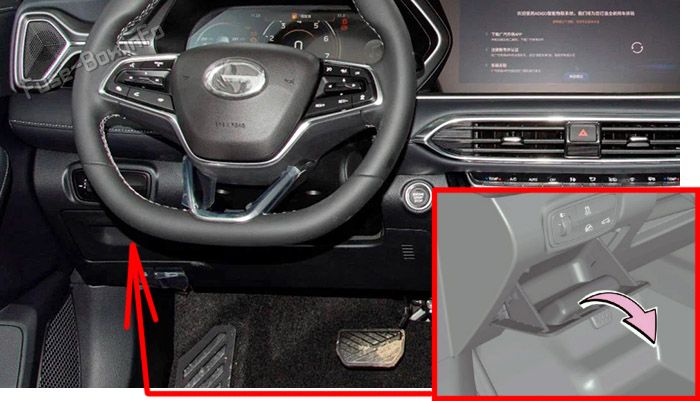

Откройте нижнюю охранную камеру в соответствии со стрелкой и вытащите ее, чтобы увидеть взрыватель над приборной панелью.PDU.Расположение предохранителей в салоне: GAC GS4 (2019–2023)

Схема блока предохранителей

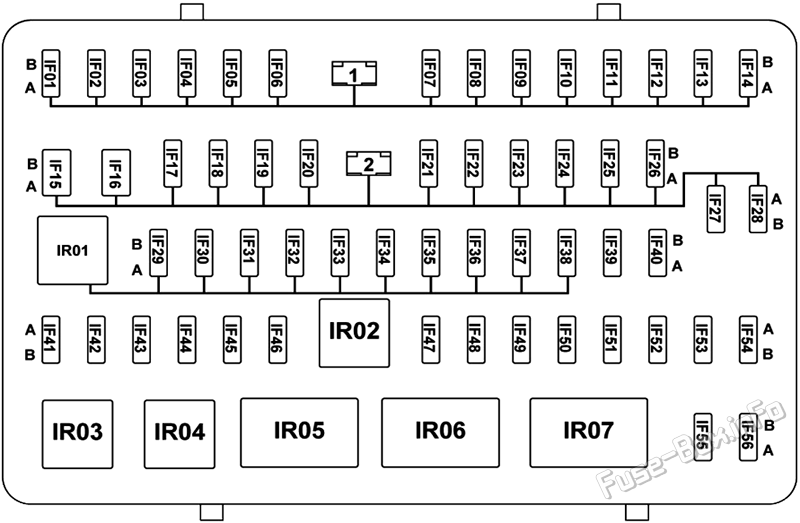

Диаграмма блока предохранителей на приборной панели: GAC GS4 (2019, 2020, 2021, 2022, 2023)

Определение взрывателей в приборной панели
№АмпыФункция
IF01--
IF0220AРегулировка переднего/правого сиденья
IF0320AОбычная крыша/панорамическая крыша, солнцеруба мотор
IF04--
IF0520AПравое переднее окно
IF0620AЛевое переднее окно
IF0720AПравое заднее окно
IF0820AЛевое заднее окно
IF097.5AМодуль управления беспроводной связью
IF10--
IF1115AЗадний стеклоочиститель
IF1210AЗеркало заднего вида, складывающее реле/зеркало заднего вида, разворачивающееся реле
IF13--
IF14--
IF1530ADC-DC конвертор
IF1630ADC-DC конвертор
IF177.5AOBD (на борту) интерфейс
IF1820AМодуль управления кузовом B2
IF197.5APEPS блок управления 2, блок управления входом
IF207.5AРегулятор переключения рычага
IF2110AОгни подвески
IF22--
IF237.5APEPS ECU / PEPS переключатель
IF2420AМодуль управления кузовом
IF25--
IF2620AЗамок двери
IF27--
IF28Штурм-
IF2910AГруппа контроля над подушками безопасности
IF307.5AECM / 6AT TCU
IF317.5AРегулятор впускного пути, блок управления кузовом DC-DC преобразователь,PEPS БД система
IF32--
IF337.5AРегулятор переключения передач /SAS/ Рулевой блок управления электрической мощностью
IF347.5A2.11.3 выключатель тормозов,ESP БД система
IF357.5Aлевая фара, правая фара, выключатель, выключатель,AFS БД система
IF36--
IF377.5Aлевая/право фара, выключатель, выключатель,AFS БД система
IF387.5AОбщая крыша ECU/ Регулировка электрического оборудования переднего сиденья слева /RLS/ Модуль центрального управления/генератор плазмы/завод-переключатель левой приборной панели/передняя панель управления
IF3915A6 блок управления АТ
IF4015AAV системы USB2
IF417.5APEPS ECU / BCM
IF427.5AМодуль управления беспроводной связью,USB зарядка
IF43--
IF447.5A4.7.1.3 электрическая регулировка на переднем сиденье слева;AV блок управления системой, левое внешнее зеркало заднего вида
IF45--
IF4620Aприкуриватель
IF477.5AРеле-реле/отражатель/автомобильное зеркало заднего вида
IF48--
IF49--
IF507.5AМодуль управления кузовом, блок управления двигателем
IF51--
IF527.5AAFS БД система
IF537.5AВыключатель ручки левой/правой двери
IF547.5AЭлектрическая регулировка на левом переднем сиденье, система автоматической подъемной двери 24В, выключатель задних врат, модуль центрального управления, переключатель управления левой передней двери,PM2 5 датчик
IF5515AМодуль управления кузовом
IF567.5AHCP / AV/ с помощью приборов /AVM ECU / LDW ECU / FCP
IR01-IG1 реле
IR02-IG2 реле
IR03--
IR04--
IR05-ACC реле
IR06-Зеркало заднего вида, складывающее реле
IR07-Зеркало заднего вида, разворачивающееся реле

Сопоставимость двигателей блок предохранителей

Расположение блока предохранителей

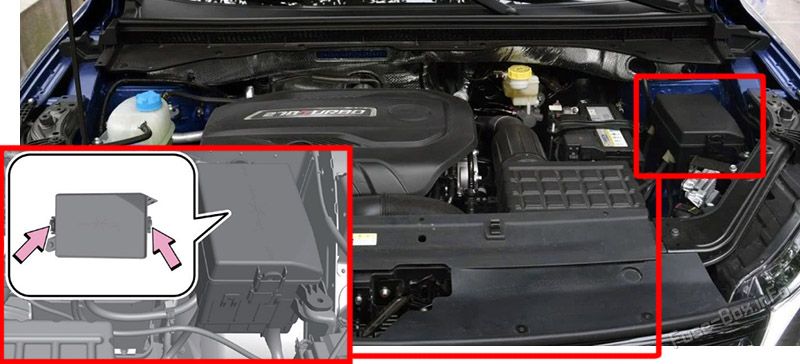

Нажмите на клип для крепления, как стрелка, чтобы открыть обложку PDU.Расположение предохранителей в моторном отсеке: GAC GS4 (2019–2023)

Схема блока предохранителей

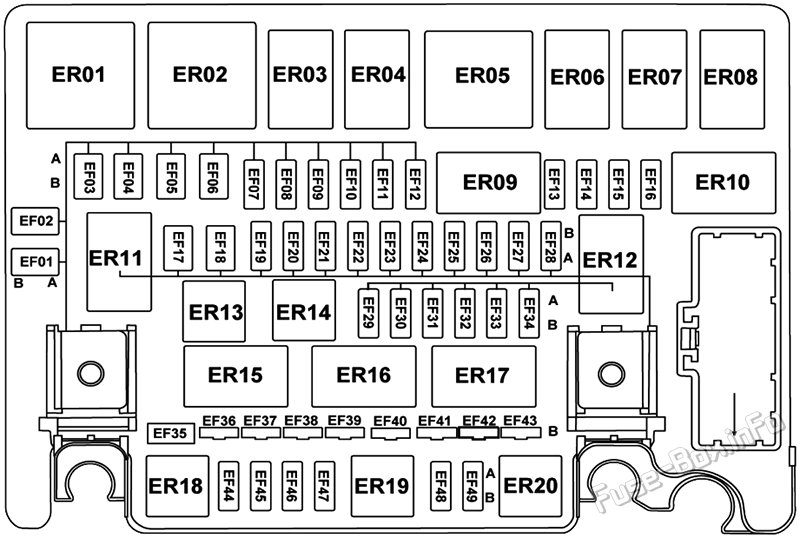

Диаграмма блока предохранителей подкапотного пространства: GAC GS4 (2019, 2020, 2021, 2022, 2023)

6.4.2 Определение расположения взрывателей в моторном отсеке
№АмпыФункция
EF0150AЛевой вентилятор радиатора реле
EF02--
EF03--
EF0440A/60AМодуль электронного контроля устойчивости и стояночного хода
EF05--
EF0630AРегулятор рулевого управления
EF077.5AРеле компрессора
EF08--
EF09--
EF1020AСлева VSM
EF117.5AПередний радиолокационный модуль
EF12--
EF1315AЛевый луч ближнего света
EF1415AНижний правый луч
EF157.5A1.2.4.1 блок управления двигателем,DC-DC конвертор
EF167.5AЗеркала заднего вида слева и справа
EF1740ATCU
EF1840AIG1, ACC
EF197.5AРеле с низким пучком
EF20--
EF21--
EF22--
EF2320AРеле топливного насоса
EF2420AРеле для промывки 1, очиститель 2
EF257.5A4.3.1 Устройство управления двигателем, тормозной переключатель
EF2615AРозвежский реле
EF2710ATCU, AGS
EF2815AРеле с высоким лучом
EF297.5AЭлектронный водяной насос
EF3010AСоленоидный клапан нефтяного насоса, впускной клапан и клапан выхлопных газов, клапан отходящих газов, предохранительный клапан, выключатель сцепления, клапан управления фильтром, запорный клапан фильтра
EF3110AДатчик кислорода вверх по течению, датчик кислорода вниз по течению
EF3215AECM
EF3315A5. Крутящий элемент зажигания 1/
EF3410AРеле топливного насоса/левый вентилятор охлаждения/правый вентилятор охлаждения
EF3580A6.7.9 Устройство управления рулевым управлением с электрическим приводом
EF3640AГруппа по приборам PDU
EF3740AРеле с датчиком
EF3840AESPI
EF3940AДепоггерное реле
EF40150AПереносчик
EF4130AСтартер 1, стартер 2
EF4250AТочно.вентилятор радиатора реле
EF4350AГруппа по приборам PDU
EF44--
EF45--
EF46--
EF47--
EF48--
EF49--
ER01-Левый вентилятор охлаждения
ER02-Правый вентилятор охлаждения
ER03-Реле топливного насоса
ER04--
ER05-Высокоскоростная вентилятор радиатора реле
ER06-Реле для прокачивания 1
ER07-Реле для прокачивания 2
ER08--
ER09-Депоггерное реле
ER10--
ER11-Реле с низким пучком
ER12-Главное реле
ER13-Реле компрессора
ER14--
ER15-и Стартер 1
ER16-" Стартер " 2
ER17-Реле с датчиком
ER18--
ER19-Розвежский реле
ER20-Реле с высоким лучом

Взрыватели в батарее PDU

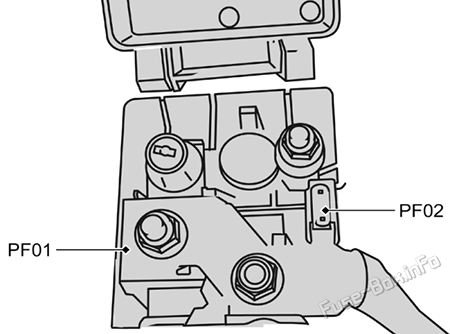

Предохранители в PDU батареи: GAC GS4 (2019, 2020, 2021, 2022, 2023)

№АмпыФункция
PF01300AСтартер/машина PDU, генератор
PF027.5AДатчик батареи

Дополнительная информация: GAC GS4 2019-2023

Предохранители и реле gac gs4 2019 2023: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
