Предохранители и реле GAC GS3 Power 2021-2022

Схемы относятся к указанным годам и вариантам GAC GS3 Power 2021-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gac.



Адаптированная схема предохранителей GAC GS3 Power для 2021–2022 выполнена на основе версии 2018–2023 модельного года. В этой статье вы найдёте схему размещения блока предохранителей и реле и назначение каждого элемента.

Схема предохранителей GAC GS3 Power

GAC GS3 Power (2021-2022)

Салонный блок предохранителей

Расположение блока предохранителей

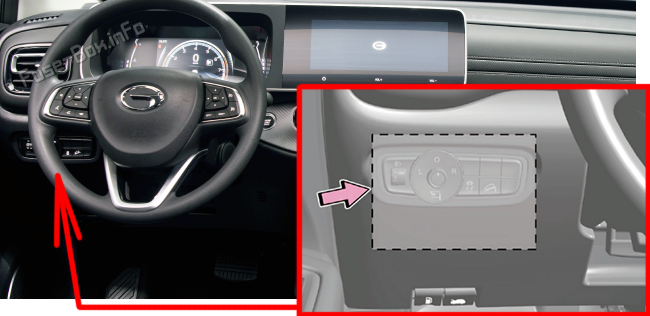

Блок PDU установлен на левой стороне панели приборов; его положение показано стрелками.Расположение предохранителей в салоне: GAC GS3 Power (2021, 2022)

Схема блока предохранителей

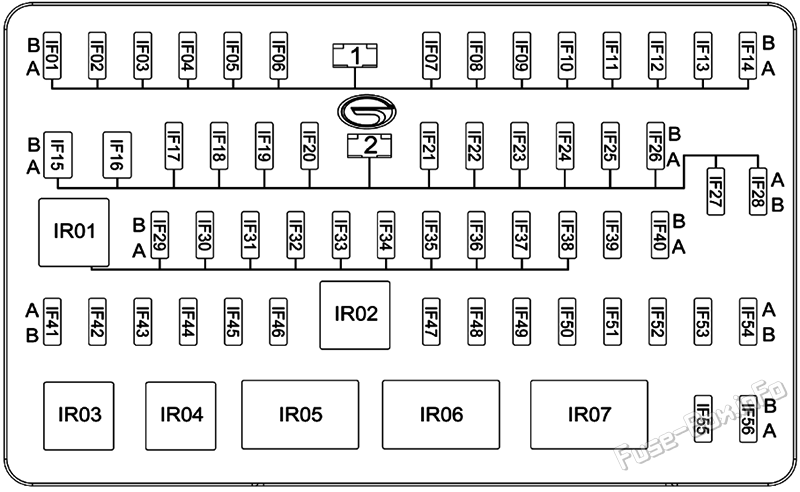

Схема блока предохранителей на панели приборов: GAC GS3 Power (2021, 2022)

Назначение предохранителей в салонном блоке
№АмпыФункция
IF01——
IF0220AРегулировка электрической цепи на левом переднем сиденье
IF0315AПитание ECU блока крыши
IF04——
IF05——
IF06——
IF0730ABCM (регулятор переднего правого окна) /BCM (задний регулятор правого окна)
IF0830ABCM (регулятор переднего левого окна) /BCM (регулятор левого окна)
IF09——
IF10——
IF1115ABCM (переднего и заднего стеклоочистителя)
IF1210AЭлектропривод складывающегося зеркала заднего вида
IF13——
IF1415AРеле IG2
IF15——
IF1630AБлок PDU
IF177.5AOBD DLC
IF1820ABCM (основные огни)
IF197.5AGWM / PEPS ECU
IF20——
IF2110ABCM (сигнал поворота)
IF22——
IF237.5AIG2 (реле зажигания) /PEPS ECU
IF2420ABCM (основные огни)
IF257.5AВысокомощный стоп-сигнал
IF2620ABCM (замок двери)
IF27——
IF28SHUNTШунт
IF2910ASRS ECU
IF307.5A1.5T GDI ECM / G-DCT TCU / 6AT TCU / 1.5TM ECM
IF317.5AGWM / BCM / PEPS ECU
IF32——
IF337.5ASAS 6AT GSM / G-DCT GSM
IF347.5AESPI / переключатель торможения
IF357.5AACU / T-BOX ECU / блок инструментов
IF3625AIG2 (реле зажигания)
IF377.5Aпередний левый комбинированный световой блок (регулировка угла), передний правый комбинированный световой блок (регулировка угла) / ALS / RPA ECU
IF387.5AПитание ECU блока крыши / LDW ECU/ Подогрев сидений /HCP / HVAC:: блок управления/отрицательный ионный генератор
IF3915A6AT TCU
IF4020AACU
IF417.5ABCM / PEPS ECU / G-DCT TCU
IF427.5AUSB 5 В (питание)
IF43——
IF447.5AACU / регулировка зеркала заднего вида
IF45——
IF4620AЗарядное гнездо прикуривателя
IF47——
IF487.5APEPS ECU
IF497.5AРеле дополнительного назначения
IF507.5AIG2 (реле зажигания) /PEPS ECU / BCM / G-DCT TCU / 1.5T GDI ECM / 1.5TM ECM
IF517.5AT-BOX ECU
IF527.5AHVAC (блок управления климатом)
IF53——
IF547.5ALDW ECU / EPB переключатель / G-DCT GSM
IF5515ABCM
IF567.5AHCP / блок инструментов / AV дисплей
IR01—Реле IG1
IR02—Реле IG2
IR03——
IR04——
IR05—Реле ACC
IR06—Реле складывания зеркала заднего вида
IR07—Реле поворота зеркала заднего вида

Подкапотный блок предохранителей

Расположение подкапотного блока предохранителей

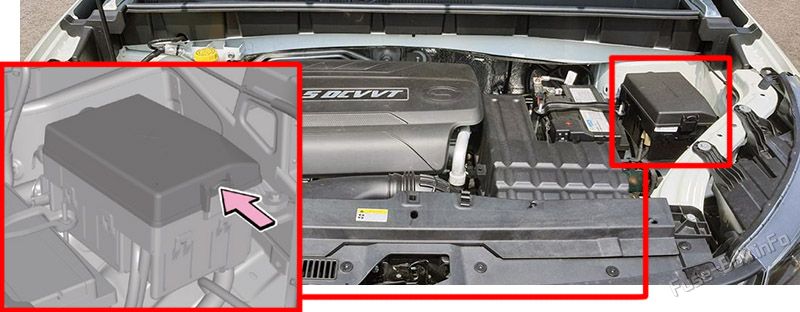

Нажмите фиксаторы крепления в направлении стрелки, чтобы снять крышку блока PDU.Расположение предохранителей в моторном отсеке: GAC GS3 Power (2021, 2022)

Схема блока предохранителей

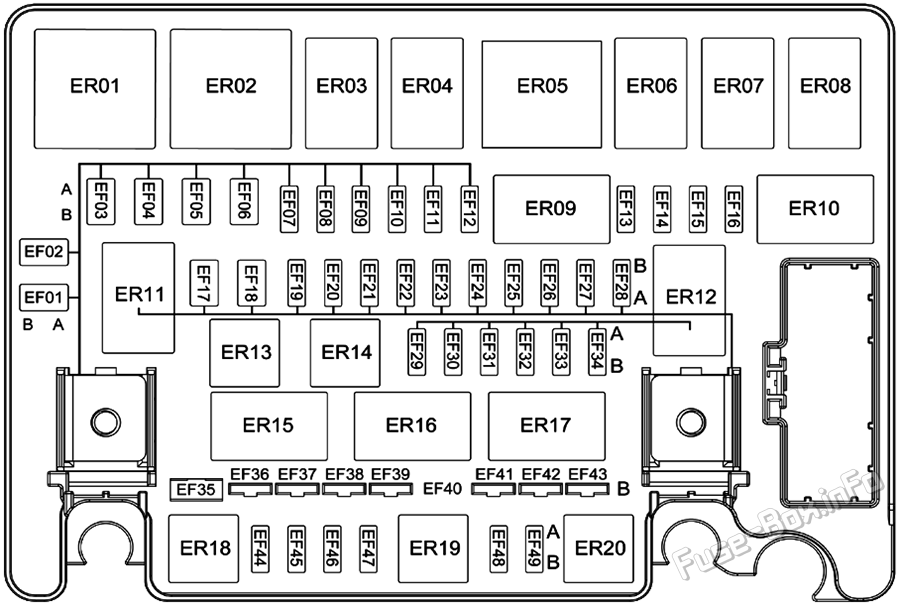

Схема блока предохранителей в моторном отсеке: GAC GS3 Power (2021, 2022)

6.4.2 Предохранители в моторном отсеке
№АмпыФункция
EF0150AРеле вентилятора (низкая скорость)
EF0250AРеле вентилятора (высокая скорость, 2)
EF03——
EF04——
EF05——
EF0640AESPI
EF077.5AКомпрессор A/C
EF0830AРеле IG1
EF09——
EF1020AПодогрев сидений
EF11——
EF12——
EF1315AЛевый луч ближнего света
EF1415AНижний правый луч
EF157.5A1.5TM ECM / 1.5T GDI ECM
EF167.5AПодогрев заднего стекла / зеркала заднего вида
EF1740AG-DCT БД система
EF1830AРеле ACC/замкнутый переключатель
EF197.5AРеле управления торможением, остановкой и стеклоочистителем
EF20——
EF21——
EF22——
EF2315AНасос топливный
EF2420AПроволока
EF257.5AG-DCT TCU / 1.5TGDI ECM / 1.5TM ECM
EF2615AРеле звукового сигнала
EF2710AG-DCT БД система
EF2815AРеле дальнего света (левый и правый передний фары)
EF2910AЭлектрический водяной насос
EF3010AVCT (выход) /VCT (ввод)/соленоидный клапан / резервный клапан / клапан сцепления / CSV / предохранительный клапан / клапаны отвода
EF3110AДатчик кислорода в выхлопной системе / кислородный датчик
EF3215A1.5T GDI ECM / 1.5TM ECM
EF3315A5. Модуль зажигания 1/
EF347.5AРеле компрессора / реле запуска 1/
EF3580AEPS ECU
EF36——
EF3740AВентиляция
EF3840AESPI
EF3940AОтопитель для разогрева заднего ветрового стекла/зеркала заднего вида
EF40150AГлавный предохранитель
EF4130AРеле запуска 1
EF4250AБлок PDU
EF4350AБлок PDU
EF44——
EF45——
EF46——
EF47——
EF48——
EF49——
ER01—Реле вентилятора (низкая скорость)
ER02—Реле вентилятора (высокая скорость, 2)
ER03—Реле топливного насоса
ER04——
ER05—Реле с высокоскоростным вентилятором 1
ER06—Реле управления скоростью прокачивания
ER07—Реле потока
ER08—Реле дальнего света
ER09—Реле дополнительного назначения
ER10—Реле с датчиком
ER11—Реле низкого тока
ER12—Главное реле
ER13—Реле компрессора
ER14——
ER15—Стартер 1
ER16—Стартер 2
ER17——
ER18——
ER19—Реле управления зажиганием
ER20——

Предохранители в блоке PDU

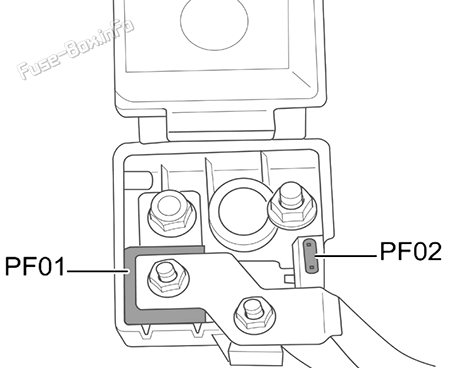

Предохранители в блоке PDU: GAC GS3 Power (2021, 2022)

№АмпыХарактеристики/компонент
PF01300AСтартовый блок PDU
PF027.5AEBS

Дополнительная информация: GAC GS3 Power 2021-2022

Предохранители и реле gac gs3 power 2021 2022: расположение блоков, схемы, номера позиций и номиналы. Обозначения цепей и штатные коды сохранены в исходном виде.
