Предохранители и реле GAC GS3 EMZOOM 2023-2024
Схемы относятся к указанным годам и вариантам GAC GS3 EMZOOM 2023-2024. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gac.
В этой статье мы рассматриваем блок предохранителей и реле GAC GS3 (GS3 EMZOOM) для 2023–2024 годов. Ниже дана схема GAC GS3 EMZOOM 2023 и 2024, расположение блоков предохранителей в салоне и подкапотном отсеке, а также назначение каждого предохранителя и реле.
Схема предохранителей GAC GS3 EMZOOM
Содержание
Схема предохранителей пассажирского салона
Схема предохранителей пассажирского салона

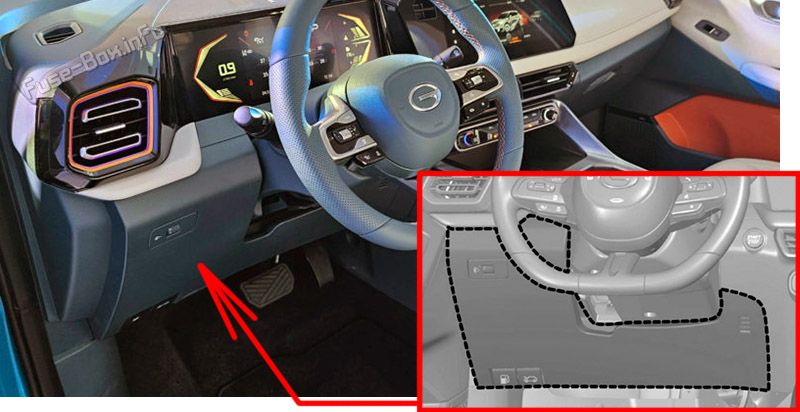

Расположение блока предохранителей
Снимите левую нижнюю накладку панели инструментов (на схеме затемнённая область показана штрихованием).

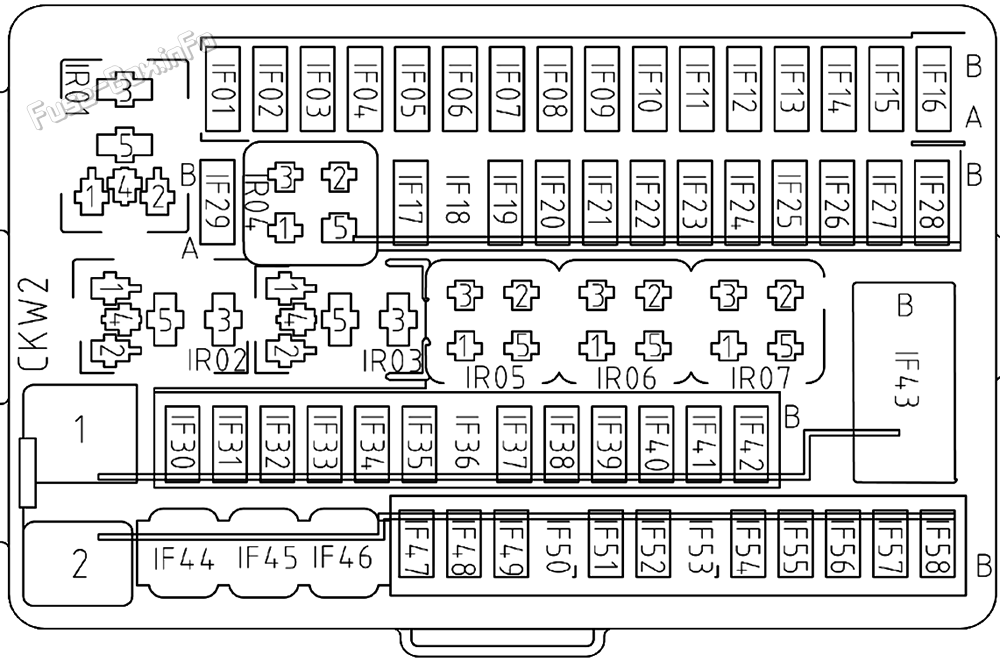

Схема блока предохранителей
| № | Ток, A | Характеристики/компонент |
|---|---|---|
| IF01 | 20A | 12вольтный источник питания |
| IF02 | 7.5A | Блок BCM |
| IF03 | 7.5A | ACU / GVM |
| IF04 | 7.5A | USB-интерфейс (модуль WCM для смартфона) |
| IF05 | 20A | USB TYPE-C порт |
| IF06 | — | — |
| IF07 | 7.5A | GWM / T-BOX ECU |
| IF08 | 20A | ACU |
| IF09 | 7.5A | HCP / GVM / A/C ECU Модуль беспроводной зарядки смартфона |
| IF10 | 20A | Соединение переднего сиденья слева (HVSM ) |
| IF11 | 7.5A | DMS ECU/ Датчик дождя и света |
| IF12 | — | — |
| IF13 | 7.5A | Блок BCM/ Реле (ER07) |
| IF14 | — | — |
| IF15 | — | — |
| IF16 | — | — |
| IF17 | 10A | SRS ECU |
| IF18 | 7.5A | Привод с двойной сцеплением с мокрым сердечником ECU/ECM |
| IF19 | 7.5A | GWM / GVM / T-BOX ECU |
| IF20 | — | — |
| IF21 | 7.5A | ESP и EPB ECU / EPB ECU/ Выключатель тормозов |
| IF22 | 7.5A | GSM / EPS ECU |
| IF23 | 7.5A | A/C ECU / HCP / ECU панорамного люка / разъём переднего левого сиденья (HVSM) / передний верхний фонарь в сборе |
| IF24 | 7.5A | EPB БД система |
| IF25 | 7.5A | Группа переключателей левой части панели управления / левый и правый передние комбинаторы/фары |
| IF26 | 7.5A | RPA ECU / FAPA ECU / AVM RPA ECU / ACU (блок управления документами) |
| IF27 | — | — |
| IF28 | — | — |
| IF29 | — | — |
| IF30 | — | — |
| IF31 | 20A | Блок BCM (замок питания) |
| IF32 | 20A | Блок BCM |
| IF33 | 20A | Блок BCM (питание двери и ветрового стекла, моющее устройство) |
| IF34 | — | — |
| IF35 | 7.5A | GVM / RF Модуль приемника |
| IF36 | 15A | Блок BCM (питание сигнала поворота) |
| IF37 | 7.5A | GSM |
| IF38 | — | — |
| IF39 | 7.5A | Блок автовидео (AV) с дисплеем системы |
| IF40 | — | — |
| IF41 | 7.5A | OBD DLC |
| IF42 | — | — |
| IF43 | 7.5A | A/C ECU / WCM (смартфон), RLS, блок управления / разъём переднего левого сиденья (A/C) HVSM / ACU |
| IF44 | 30A | Модуль подъемника мощности |
| IF45 | 30A | Модуль управления правой передней дверью |
| IF46 | 30A | Модуль управления левой передней дверью |
| IF47 | 20A | Блок BCM (основной источник света 2) |
| IF48 | 20A | Блок BCM (основной источник света 1) |
| IF49 | 10A | Соединение переднего сиденья слева (HVSM) |
| IF50 | 15A | Реле IG2 (IR07) |
| IF51 | 20A | Соединитель переднего сиденья (ручной регулировочный переключатель) |
| IF52 | — | — |
| IF53 | 15A | Блок BCM (стеклоочиститель цепи питания) |
| IF54 | — | — |
| IF55 | 20A | Панорамный крыша ECU |
| IF56 | — | — |
| IF57 | 7.5A | FAPA ECU / AVM ECU |
| IF58 | 7.5A | Модуль подъемника мощности |
| IR01 | — | ACC реле |
| IR02 | — | Реле блокировки 1 |
| IR03 | — | Реле блокировки 2 |
| IR04 | — | IG1 реле |
| IR05 | — | — |
| IR06 | — | — |
| IR07 | — | IG2 реле |
Схема предохранителей моторного отсека
Схема предохранителей моторного отсека

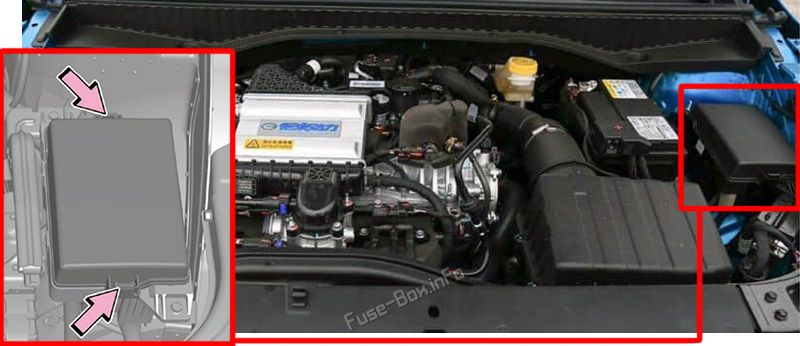

Расположение блока предохранителей
Нажмите фиксирующий клип в направлении стрелки, чтобы снять крышку модуля PDU.

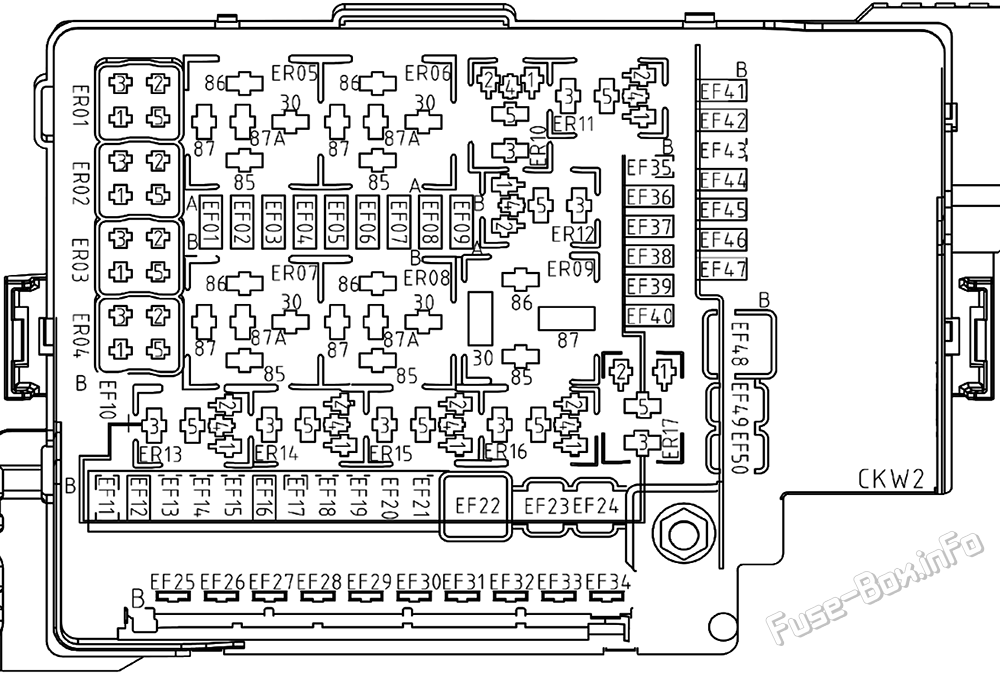

Схема блока предохранителей
| № | Ток, A | Характеристики/компонент |
|---|---|---|
| EF01 | — | — |
| EF02 | — | — |
| EF03 | — | — |
| EF04 | 7.5A | ECM |
| EF05 | — | — |
| EF06 | — | — |
| EF07 | 7.5A | Внешнее зеркало заднего вида |
| EF08 | — | — |
| EF09 | — | — |
| EF10 | 30A | Привод с двойной сцеплением с мокрым сердечником ECU |
| EF11 | 30A | Привод с двойной сцеплением с мокрым сердечником ECU |
| EF12 | 15A | Реле звукового сигнала (ER03) |
| EF13 | 30A | Привод с двойной сцеплением с мокрым сердечником ECU |
| EF14 | 7.5A | MRR модуль/LDW модуль |
| EF15 | — | — |
| EF16 | 20A | Топливный насос/реле топливного насоса (ER14) |
| EF17 | 20A | Реле управления скоростью прокачки/скорости (ER11)/электрический патрубок стеклоочистителя (ER12) |
| EF18 | 7.5A | Выключатель тормозов |
| EF19 | 7.5A | Главный реле (ER17) / ECU |
| EF20 | — | — |
| EF21 | 20A | Передний комбинированный световой модуль |
| EF22 | 60A | В группу по приборам PDU |
| EF23 | 40A | ESPI |
| EF24 | 30A | EPB БД система |
| EF25 | 30A | Реле стартера (ER15) |
| EF26 | 40A | ACC энергоснабжение |
| EF27 | 40A | Блок климат-контроля HVAC (режим понижения/вдувного реле) (EROS) |
| EF28 | 40A | Обогрев заднего стекла / дефростер (ER07) |
| EF29 | — | — |
| EF30 | 50A | Реле с низкоскоростным охлаждением (ER06) |
| EF31 | 50A | GVM / T-BOX ECU |
| EF32 | 60A | В группу по приборам PDU |
| EF33 | 60A | Реле с высокоскоростным охлаждением (ER09) |
| EF34 | 80A | EPS ECU |
| EF35 | 10A | Реле топливного насоса (ER14)/ Реле водяного насоса (EROI)/ Реле с высокоскоростным вентилятором охлаждения (ER09)/ Реле с низкоскоростным вентилятором охлаждения (ER06) |
| EF36 | 15A | Реле запуска 1 |
| EF37 | 15A | Реле запуска 2 (ER16) |
| EF38 | 10A | Датчик кислорода сверху/Дни вниз по течению/Элемент компрессора (ER04) |
| EF39 | 10A | PCV Реле для обогрева (приборы) ER01) / PCV обогревательный/фильтральный клапан/электронный клапан для рециркуляции входящего воздуха/контейнерный клапан/контейнер для соленоидных газов/контейнер для масляного насоса/контейнерный клапан (впускной кран)/нефтяной клапан (выпускной кран) |
| EF40 | 10A | Левой EAV клапан |
| EF41 | 30A | IG1 Включено |
| EF42 | 10A | Реле водяного насоса (ER01) |
| EF43 | — | — |
| EF44 | — | — |
| EF45 | 7.5A | Передняя воздуходувка / реле отвода (ER05) / реле компрессора (ER04) |
| EF46 | — | — |
| EF47 | 20A | Левый передний комбинированный световой модуль |
| EF48 | 40A | ESPI |
| EF49 | — | — |
| EF50 | 30A | EPB БД система |
| ER01 | — | Реле водяного насоса |
| ER02 | — | — |
| ER03 | — | Реле рециркуляции |
| ER04 | — | Реле компрессора |
| ER05 | — | Передняя воздуходувка |
| ER06 | — | Реле с низкоскоростным вентилятором |
| ER07 | — | Датчик-демпферное реле |
| ER08 | — | — |
| ER09 | — | Реле с высокоскоростным вентилятором |
| ER10 | — | PCV Реле для обогрева |
| ER11 | — | Реле управления скоростью прокачивания |
| ER12 | — | Реле с сеткой |
| ER13 | — | — |
| ER14 | — | Реле топливного насоса |
| ER15 | — | Реле стартера 1 |
| ER16 | — | Реле стартера 2 |
| ER17 | — | Главное реле |
