Предохранители и реле GAC GS3 2019-2022
Схемы относятся к указанным годам и вариантам GAC GS3 2019-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gac.

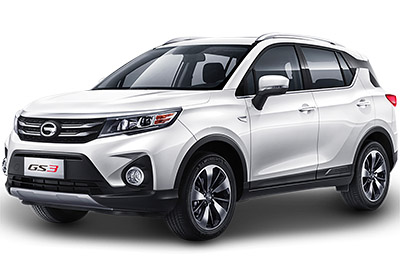

В этой статье рассматривается GAC GS3 первого поколения, выпускавшийся с 2017 по 2022 год. Здесь вы найдёте схемы блоков предохранителей для GAC GS3 2019, 2020, 2021 и 2022, узнаете расположение панелей предохранителей в автомобиле, а также назначение каждого предохранителя (схему предохранителей) и реле.
Схема предохранителей GAC GS3 2019-2022
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

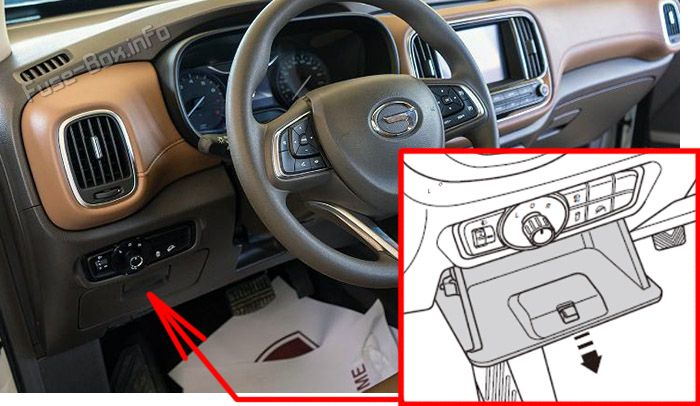

Расположение блока предохранителей
Откройте и извлеките вещевой ящик в нижней защитной панели со стороны водителя в направлении стрелки.

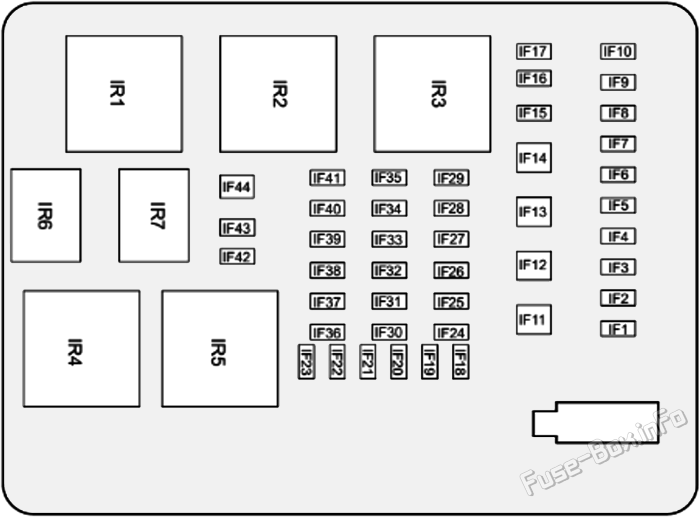

Схема блока предохранителей
| № | Амперы | Функция / компонент |
|---|---|---|
| IF1 | SHORT PIN | Перемычка короткого замыкания |
| IF2 | 20A | Блок управления кузовным оборудованием |
| IF3 | 7.5A | Шлюзовой блок управления |
| IF4 | 10A | Блок управления кузовным оборудованием |
| IF5 | 15A | Блок управления AUDIO |
| IF6 | 15A | Люк блок управления |
| IF7 | 7.5A | Освещение багажника / передний правый плафон / передний левый плафон / реле складывания зеркал заднего вида / реле раскладывания зеркал заднего вида |
| IF8 | 15A | Блок управления кузовным оборудованием |
| IF9 | - | - |
| IF10 | - | - |
| IF11 | - | - |
| IF12 | 20A | Блок управления кузовным оборудованием |
| IF13 | 20A | Блок управления кузовным оборудованием |
| IF14 | 30A | Замок зажигания / реле IG1 / реле ACC |
| IF15 | 20A | Сиденье водителя блок управления |
| IF16 | 7.5A | Диагностический интерфейс OBD |
| IF17 | - | - |
| IF18 | 10A | Комбинация приборов / передняя панель центральной консоли / блок управления T-BOX |
| IF19 | 15A | Блок управления кузовным оборудованием |
| IF20 | 20A | Сиденье водителя блок управления |
| IF21 | - | - |
| IF22 | 20A | Блок управления кузовным оборудованием |
| IF23 | - | - |
| IF24 | 20A | Прикуриватель / 12 V розетка питания |
| IF25 | 7.5A | Блок управления кузовным оборудованием / блок управления PEPS |
| IF26 | 10A | Интеллектуальный дисплей / переключатель регулировки зеркал заднего вида / блок управления AUDIO |
| IF27 | - | - |
| IF28 | 7.5A | Блок HVAC |
| IF29 | 7.5A | Реле вентилятора / внутреннее зеркало заднего вида / блок управления PEPS / реле обогревателя |
| IF30 | 7.5A | Шлюзовой блок управления / блок управления кузовным оборудованием / блок управления PEPS |
| IF31 | 10A | Блок управления люком / датчик дождя и света / блок управления T-BOX / комбинация приборов / блок управления A/C / блок управления сиденьем водителя / левая группа переключателей приборной панели |
| IF32 | 7.5A | Датчик угловой скорости рулевого управления / блок управления EPB / блок управления EPS / блок управления ABS/ESP |
| IF33 | 7.5A | Передний левый комбинированный фонарь / передний правый комбинированный фонарь / блок управления парковочным радаром / переключатель регулировки высоты фар / панель консоли A/C / передняя панель центральной консоли |
| IF34 | 10A | Блок управления SRS |
| IF35 | 7.5A | Выключатель стоп-сигналов/блок управления двигателем / блок управления AT/рычаг переключения передач |
| IF36 | 7.5A | Выключатель EPB / верхний стоп-сигнал |
| IF37 | 7.5A | Блок управления PEPS |
| IF38 | 7.5A | Блок управления PEPS/кнопка запуска |
| IF39 | 10A | Блок управления A/C / панель консоли A/C/интеллектуальный дисплей |
| IF40 | 7.5A | Реле стартера 1 / блок управления кузовным оборудованием / реле стартера 2 |
| IF41 | - | - |
| IF42 | - | - |
| IF43 | 7.5A | Левое зеркало заднего вида / правое зеркало заднего вида |
| IF44 | 30A | Обогреватель стекла |
| IR1 | - | Реле IG2 |
| IR2 | - | Реле ACC |
| IR3 | - | Реле IG1 |
| IR4 | - | - |
| IR5 | - | Реле обогревателя |
| IR6 | - | Реле складывания зеркал заднего вида |
| IR7 | - | Реле раскладывания зеркал заднего вида |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

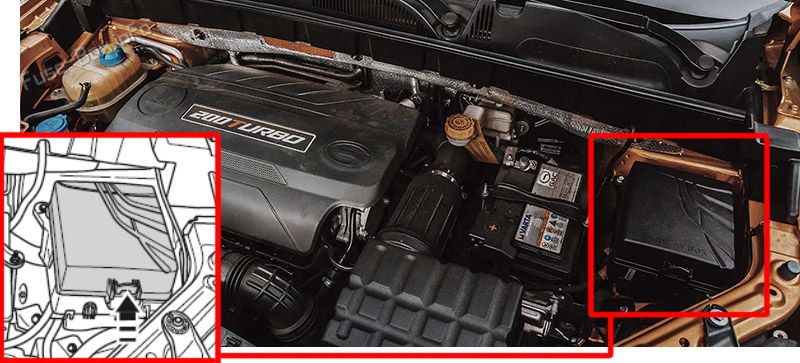

Расположение блока предохранителей
Нажмите на фиксатор в направлении стрелки и освободите крышку блока предохранителей. Снимите крышку блока движением вверх.

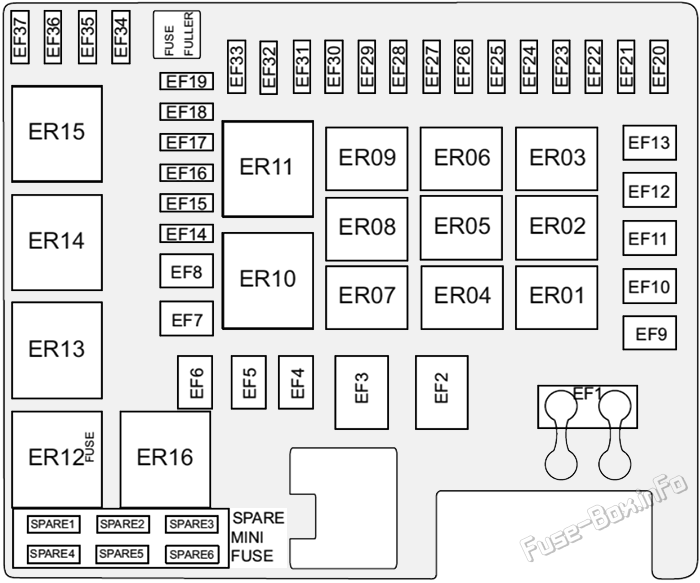

Схема блока предохранителей
| № | Амперы | Функция / компонент |
|---|---|---|
| EF1 | 125A | Главный предохранитель |
| EF2 | 80A | Блок управления EPS |
| EF3 | 50A | Приборная панель блок предохранителей |
| EF4 | 40A | Вентилятор низкой скорости реле |
| EF5 | 40A | Вентилятор высокой скорости реле 1 |
| EF6 | 40A | Блок управления ABS/ESP |
| EF7 | - | - |
| EF8 | 30A | Вентилятор/реле вентилятора |
| EF9 | - | - |
| EF10 | 50A | Приборная панель блок предохранителей |
| EF11 | - | - |
| EF12 | 30A | Реле IG2 / замок зажигания / реле стартера 1 / реле стартера 2 |
| EF13 | 20A | Реле стеклоочистителя / реле регулировки скорости стеклоочистителя |
| EF14 | - | - |
| EF15 | 25A | Блок управления ABS/ESP |
| EF16 | 15A | Дальний свет / реле дальнего света |
| EF17 | 7.5A | Реле компрессора A/C |
| EF18 | - | - |
| EF19 | - | - |
| EF20 | 15A | Топливный насос реле |
| EF21 | 30A | Блок управления EPB |
| EF22 | 7.5A | Блок управления двигателем/выключатель стоп-сигналов |
| EF23 | 15A | Звуковой сигнал реле |
| EF24 | 30A | Блок управления EPB |
| EF25 | - | - |
| EF26 | 7.5A | Аккумуляторная батарея датчик |
| EF27 | 15A | Блок управления AT |
| EF28 | Перемычка короткого замыкания | Ближний свет реле |
| EF29 | Перемычка короткого замыкания | Главный реле |
| EF30 | 10A | Топливная форсунка 1 / топливная форсунка 2 / топливная форсунка 3 / топливная форсунка 4 / реле топливного насоса |
| EF31 | 15A | Катушка зажигания 1 / катушка зажигания 2 / катушка зажигания 3 / катушка зажигания 4 |
| EF32 | 10A | Блок управления двигателем / датчик сцепления / датчик положения сцепления |
| EF33 | 7.5A | Реле низкой скорости вентилятора / реле стартера 2 / реле высокой скорости вентилятора 2 / реле высокой скорости вентилятора 1 / реле стартера 1 |
| EF34 | 10A | Левая фара ближнего света |
| EF35 | 10A | Правая фара ближнего света |
| EF36 | 7.5A | Блок управления двигателем |
| EF37 | 10A | Задний кислородный датчик / система изменения фаз газораспределения (выпуск) / система изменения фаз газораспределения (впуск) / электромагнитный клапан адсорбера / передний кислородный датчик / дроссельная заслонка / эжекционный клапан |
| ER01 | - | Стеклоочиститель реле |
| ER02 | - | Стеклоочиститель регулировки скорости реле |
| ER03 | - | Топливный насос реле |
| ER04 | - | Вентилятор высокой скорости реле 1 |
| ER05 | - | - |
| ER06 | - | Звуковой сигнал реле |
| ER07 | - | Ближний свет реле |
| ER08 | - | Реле компрессора |
| ER09 | - | Дальний свет реле |
| ER10 | - | Реле стартера 1 |
| ER11 | - | Главный реле |
| ER12 | - | - |
| ER13 | - | Вентилятор реле |
| ER14 | - | Реле стартера 2 |
| ER15 | - | Вентилятор высокой скорости реле 2 |
| ER16 | - | Вентилятор низкой скорости реле |
