Предохранители и реле GAC GN8 / GM8 2017-2022
Схемы относятся к указанным годам и вариантам GAC GN8 / GM8 2017-2022. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gac.

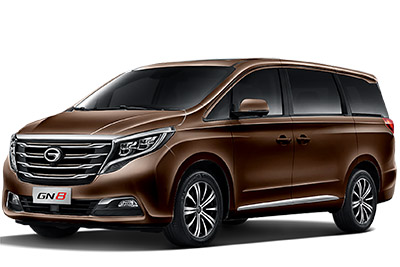

В этой статье рассматривается первое поколение GAC GN8 (GM8), выпускавшееся с 2017 по 2022 год. Здесь вы найдёте схемы блоков предохранителей GAC GN8 2017, 2019, 2020, 2021 и 2022,сведения о расположении блоков предохранителей в автомобиле, а также назначении каждого предохранителя (схеме предохранителей) и реле.
Схема предохранителей GAC GN8 2017-2022
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

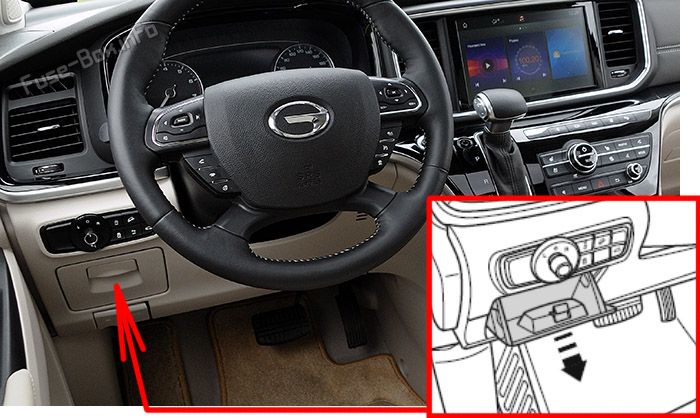

Расположение блока предохранителей
Откройте и извлеките вещевой ящик в нижней защитной панели со стороны водителя в направлении стрелки.

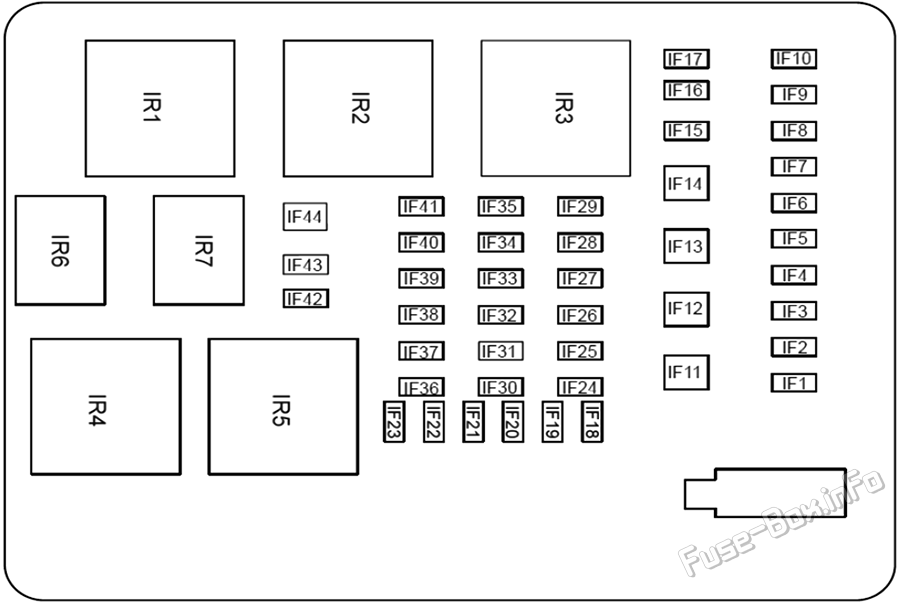

Схема блока предохранителей
| № | Амперы | Функция / компонент |
|---|---|---|
| IF1 | SHORT PIN | Перемычка |
| IF2 | 15A | кузовной блок управления (питание освещения) |
| IF3 | 7.5A | блок управления шлюзом |
| IF4 | 10A | кузовной блок управления (питание указателей поворота) |
| IF5 | 15A | блок управления люком |
| IF6 | 25A | разъём переднего правого сиденья / разъём заднего правого сиденья |
| IF7 | 7.5A | плафон передней левой двери / плафон передней правой двери / плафон задней левой двери / плафон задней правой двери / шторка с электроприводом / реле складывания зеркал заднего вида / реле раскладывания зеркал заднего вида |
| IF8 | 7.5A | блок управления TPMS / выключатель EPB / верхний стоп-сигнал |
| IF9 | 20A | передний блок управления AUDIO / задний блок управления AUDIO |
| IF10 | 10A | выключатель стоп-сигналов / TCU / рычаг переключения передач |
| IF11 | 30A | преобразователь DCDC |
| IF12 | 30A | блок управления правой сдвижной дверью |
| IF13 | 20A | кузовной блок управления (электродвигатель переднего правого стеклоподъёмника / питание электродвигателя заднего правого стеклоподъёмника) / электродвигатель переднего правого стеклоподъёмника / электродвигатель заднего правого стеклоподъёмника |
| IF14 | 30A | реле IG1 / реле ACC |
| IF15 | 25A | разъём переднего левого сиденья / разъём заднего левого сиденья |
| IF16 | 7.5A | диагностический разъём OBD |
| IF17 | 10A | комбинация приборов / панель передней центральной консоли / блок управления T-Box / блок управления памятью сиденья / блок управления системой панорамного обзора |
| IF18 | 30A | блок управления дверью багажного отделения с электроприводом |
| IF19 | 15A | кузовной блок управления (электродвигатель омывателя стекла / питание электродвигателя заднего стеклоочистителя) |
| IF20 | 20A | блок управления передним левым стеклоподъёмником / выключатель переднего левого стеклоподъёмника |
| IF21 | 10A | разъём заднего левого сиденья / разъём заднего правого сиденья |
| IF22 | 20A | кузовной блок управления (питание дверных замков) |
| IF23 | 30A | блок управления левой сдвижной дверью |
| IF24 | 25A | передний прикуриватель / задний прикуриватель / задняя розетка 12V |
| IF25 | 7.5A | блок управления PEPS / кузовной блок управления |
| IF26 | 10A | блок управления памятью сиденья / задний блок управления AUDIO / переключатель регулировки зеркал заднего вида / передний блок управления AUDIO |
| IF27 | — | — |
| IF28 | 7.5A | генератор анионов |
| IF29 | 10A | датчик качества воздуха / реле переднего вентилятора / реле заднего вентилятора / салонное зеркало заднего вида / блок управления PEPS / реле обогрева стекла |
| IF30 | 7.5A | блок управления системой предупреждения о выходе из полосы / переключатель корректора фар / левая комбинированная фара / правая комбинированная фара / блок управления системой предупреждения о фронтальном столкновении / блок управления системой панорамного обзора / блок управления задними парковочными датчиками / блок управления системой автоматической парковки |
| IF31 | 10A | дополнительный блок переключателей приборной панели / блок управления люком / шторка люка / датчик дождя и света / панель передней центральной консоли / передняя панель управления A/C / блок управления автоматическим освещением / блок управления T-BOX / комбинация приборов / передний блок управления A/C / задняя панель управления A/C / разъём переднего левого сиденья / разъём заднего левого сиденья / разъём заднего правого сиденья / блок управления правой сдвижной дверью / задний блок управления A/C / блок управления дверью багажного отделения с электроприводом / блок управления левой сдвижной дверью / левый блок переключателей приборной панели |
| IF32 | 7.5A | датчик угловой скорости рулевого колеса / блок управления TPMS / блок управления EPS / выключатель стоп-сигналов / блок управления ESP и EPB |
| IF33 | 7.5A | блок управления шлюзом / кузовной блок управления / блок управления PEPS / преобразователь DCDC |
| IF34 | 10A | блок управления подушками безопасности |
| IF35 | 7.5A | рычаг переключения передач / блок управления двигателем / TCU |
| IF36 | 20A | кузовной блок управления (выключатель заднего левого стеклоподъёмника) / электродвигатель заднего левого стеклоподъёмника |
| IF37 | 7.5A | блок управления PEPS |
| IF38 | 7.5A | антенна передней левой двери / антенна передней правой двери / блок управления PEPS |
| IF39 | 7.5A | блок управления интеллектуальной фоновой подсветкой / блок управления A/C / задняя панель управления A/C / передняя панель управления A/C / дисплей / блок управления автоматическим освещением / разъём переднего левого сиденья / разъём переднего правого сиденья / блок управления правой сдвижной дверью / задний блок управления A/C / блок управления левой сдвижной дверью / выключатель закрывания двери багажного отделения с электроприводом / блок управления дверью багажного отделения с электроприводом / освещение багажного отделения |
| IF40 | 7.5A | модуль беспроводной зарядки смартфона / инвертор / USB-порт зарядки |
| IF41 | 15A | кузовной блок управления |
| IF42 | — | — |
| IF43 | 7.5A | обогрев левого зеркала заднего вида / обогрев правого зеркала заднего вида |
| IF44 | 30A | обогрев заднего стекла |
| IR01 | — | реле IG2 |
| IR02 | — | реле ACC |
| IR03 | — | реле IG1 |
| IR04 | — | — |
| IR05 | — | реле обогрева стекла |
| IR06 | — | реле складывания зеркал заднего вида |
| IR07 | — | реле раскладывания зеркал заднего вида |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

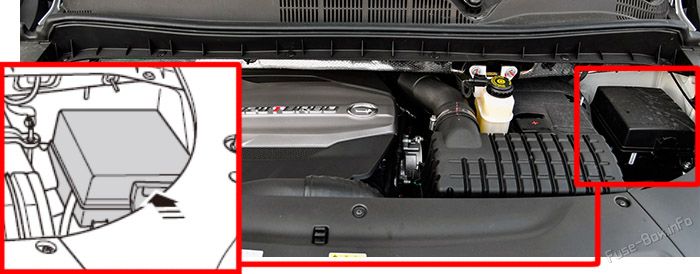

Расположение блока предохранителей
Нажмите на фиксатор в направлении стрелки и снимите крышку блока предохранителей вверх.

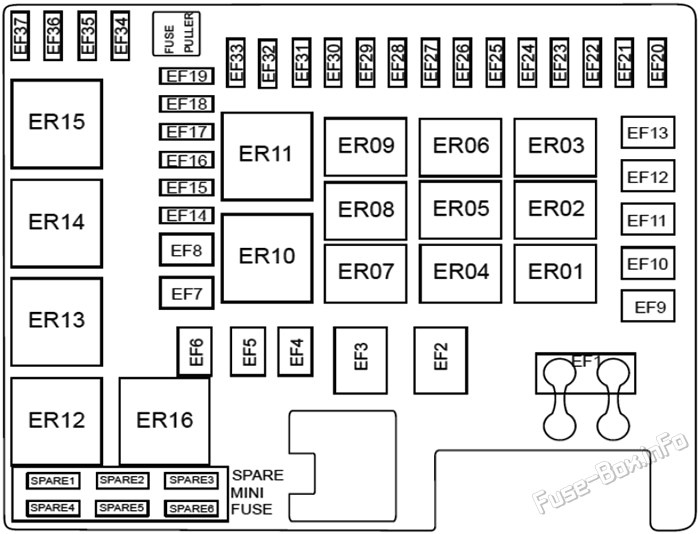

Схема блока предохранителей
| № | Амперы | Функция / компонент |
|---|---|---|
| EF1 | 150A | Главный предохранитель |
| EF2 | 80A | блок управления EPS |
| EF3 | 80A | блок предохранителей приборной панели |
| EF4 | 50A | реле электровентилятора |
| EF5 | 30A | реле заднего вентилятора |
| EF6 | 20A | разъём заднего левого сиденья |
| EF7 | 20A | разъём переднего левого сиденья |
| EF8 | 30A | реле переднего вентилятора |
| EF9 | 40A | блок управления ESP и EPB |
| EF10 | 50A | блок предохранителей приборной панели |
| EF11 | 40A | блок управления ESP и EPB |
| EF12 | 30A | реле стартера 1 / реле IG2 |
| EF13 | 20A | реле стеклоочистителя / реле регулировки скорости стеклоочистителя |
| EF14 | 20A | инвертор |
| EF15 | — | — |
| EF16 | — | — |
| EF17 | 7.5A | реле компрессора A/C |
| EF18 | — | — |
| EF19 | — | — |
| EF20 | 15A | реле топливного насоса |
| EF21 | — | — |
| EF22 | 7.5A | блок управления двигателем / реле стартера 2 |
| EF23 | 15A | реле динамиков |
| EF24 | 7.5A | датчик аккумуляторной батареи |
| EF25 | — | — |
| EF26 | 15A | реле дальнего света |
| EF27 | — | — |
| EF28 | Перемычка | реле ближнего света |
| EF29 | Перемычка | главное реле |
| EF30 | 10A | топливная форсунка 1 / топливная форсунка 2 / топливная форсунка 3 / топливная форсунка 4 / реле топливного насоса |
| EF31 | 15A | катушка зажигания 1 / катушка зажигания 2 / катушка зажигания 3 / катушка зажигания 4 |
| EF32 | 10A | блок управления двигателем |
| EF33 | 10A | реле электровентилятора / передний датчик кислорода / задний датчик кислорода / реле стартера 1 / реле компрессора A/C |
| EF34 | 10A | левая фара ближнего света |
| EF35 | 10A | правая фара ближнего света |
| EF36 | 7.5A | блок управления двигателем / преобразователь DCDC |
| EF37 | 10A | система изменения фаз газораспределения (впуск) / система изменения фаз газораспределения (выпуск) / электромагнитный клапан адсорбера / выпускной клапан / дроссельная заслонка |
| ER01 | — | реле стеклоочистителя |
| ER02 | — | реле регулировки скорости стеклоочистителя |
| ER03 | — | реле топливного насоса |
| ER04 | — | — |
| ER05 | — | — |
| ER06 | — | реле динамиков |
| ER07 | — | реле ближнего света |
| ER08 | — | реле компрессора A/C |
| ER09 | — | реле дальнего света |
| ER10 | — | реле стартера 2 |
| ER11 | — | главное реле |
| ER12 | — | реле электровентилятора |
| ER13 | — | — |
| ER14 | — | реле переднего вентилятора |
| ER15 | — | реле заднего вентилятора |
| ER16 | — | реле стартера 1 |
