Предохранители и реле GAC GN6 / GM6 2018-2020
Схемы относятся к указанным годам и вариантам GAC GN6 / GM6 2018-2020. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gac.
4-дверный седан GAC GN6 (GM6) выпускался с 2018 по 2023 год. В этой статье вы найдёте схемы блоков предохранителей GAC GN6 2018, 2019 и 2020, сведения о расположении блоков предохранителей в автомобиле, а также назначении каждого предохранителя (схеме предохранителей) и реле.
Схема предохранителей GAC GN6 / GM6
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

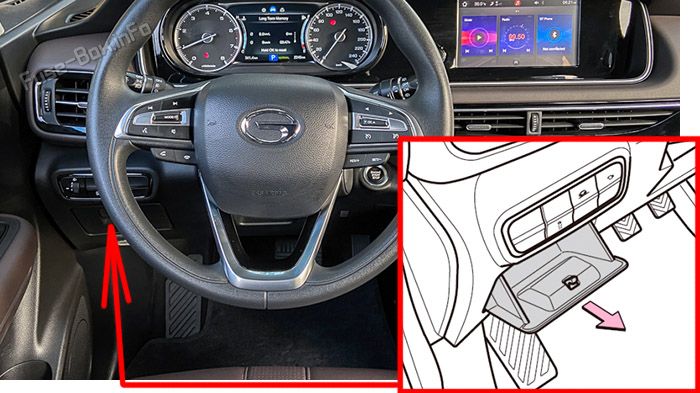

Расположение блока предохранителей
Откройте и извлеките вещевой ящик в нижней защитной панели со стороны водителя в направлении стрелки.

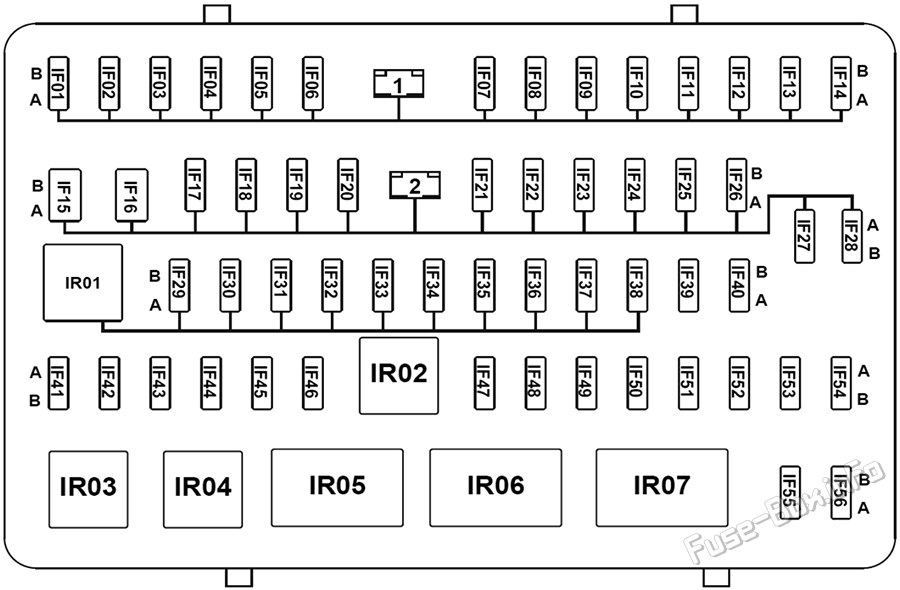

Схема блока предохранителей
| № | Амперы | Функция / компонент |
|---|---|---|
| IF01 | — | — |
| IF02 | 20A | электрорегулировка сиденья |
| IF03 | 20A | блок управления люком с электроприводом / блок управления панорамной крышей / электродвигатель шторки панорамной крыши |
| IF04 | — | — |
| IF05 | 20A | кузовной блок управления (передний правый стеклоподъёмник) |
| IF06 | 20A | кузовной блок управления (передний левый стеклоподъёмник) |
| IF07 | 20A | кузовной блок управления (задний правый стеклоподъёмник) |
| IF08 | 20A | кузовной блок управления (задний левый стеклоподъёмник) |
| IF09 | 7.5A | модуль беспроводной зарядки смартфона |
| IF10 | — | — |
| IF11 | 15A | кузовной блок управления (омыватель ветрового стекла и электродвигатель заднего стеклоочистителя) |
| IF12 | 10A | складывание зеркал заднего вида |
| IF13 | — | — |
| IF14 | — | — |
| IF15 | — | — |
| IF16 | 30A | блок предохранителей приборной панели |
| IF17 | 7.5A | диагностический разъём OBD |
| IF18 | 20A | кузовной блок управления (основное освещение) |
| IF19 | 7.5A | модуль шлюза |
| IF20 | 7.5A | модуль переключения передач |
| IF21 | 10A | кузовной блок управления (указатели поворота) |
| IF22 | — | — |
| IF23 | 7.5A | блок управления PEPS / выключатель зажигания / ESCL |
| IF24 | 20A | кузовной блок управления (основное освещение) |
| IF25 | 7.5A | верхний стоп-сигнал / выключатель EPB |
| IF26 | 20A | кузовной блок управления (дверные замки) |
| IF27 | — | — |
| IF28 | SHUNT | Разделитель |
| IF29 | 10A | блок управления SRS |
| IF30 | 7.5A | блок управления двигателем / блок управления AT |
| IF31 | 7.5A | модуль шлюза/ кузовной блок управления / блок управления PEPS |
| IF32 | — | — |
| IF33 | 7.5A | датчик угловой скорости рулевого колеса / блок управления EPS/модуль переключения передач |
| IF34 | 7.5A | выключатель стоп-сигналов / блок управления ESP и EPB |
| IF35 | 7.5A | блок управления парковочными датчиками / блок управления системой панорамного обзора /задняя панель управления A/C / обогрев сидений |
| IF36 | 7.5A | датчик качества воздуха/генератор анионов |
| IF37 | 7.5A | левая передняя комбинированная фара (электродвигатель корректора) / правая передняя комбинированная фара (электродвигатель корректора) / переключатель корректора фар / блок управления автоматическим освещением |
| IF38 | 7.5A | датчик дождя и света / блок управления люком с электроприводом / блок управления панорамной крышей / передняя панель управления A/C / блок управления A/C / комбинация приборов / блок управления AUDIO |
| IF39 | 15A | блок управления AT |
| IF40 | 15A | блок управления AUDIO |
| IF41 | 7.5A | кузовной блок управления / блок управления PEPS |
| IF42 | 7.5A | USB-порт зарядки 1 / USB-порт зарядки 2 |
| IF43 | 25A | правая розетка 12V в багажном отделении |
| IF44 | 7.5A | блок управления AUDIO / переключатель регулировки зеркал заднего вида |
| IF45 | 25A | передняя розетка 12V |
| IF46 | — | — |
| IF47 | 7.5A | реле переднего вентилятора / реле заднего вентилятора / реле обогрева стекла / блок управления PEPS / салонное зеркало заднего вида с автоматическим затемнением |
| IF48 | — | — |
| IF49 | — | — |
| IF50 | 7.5A | кузовной блок управления / блок управления PEPS / блок управления двигателем / реле стартера 1 / реле стартера 2 |
| IF51 | 7.5A | блок управления системой панорамного обзора |
| IF52 | 7.5A | блок управления автоматическим освещением |
| IF53 | 7.5A | выключатель ручки передней левой двери |
| IF54 | 7.5A | блок управления A/C / датчик PM2.5 |
| IF55 | 15A | кузовной блок управления |
| IF56 | 7.5A | передняя панель управления A/C / задняя панель управления A/C / дисплей AUDIO / комбинация приборов |
| IR01 | — | реле IG1 |
| IR02 | — | реле IG2 |
| IR03 | — | — |
| IR04 | — | — |
| IR05 | — | реле ACC |
| IR06 | — | реле складывания зеркал заднего вида |
| IR07 | — | реле раскладывания зеркал заднего вида |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

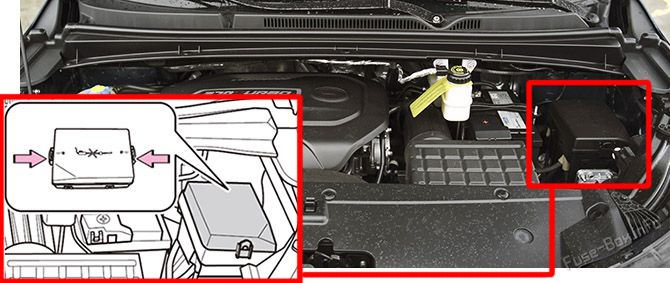

Расположение блока предохранителей
Нажмите на фиксатор в направлении стрелки и снимите крышку блока предохранителей.

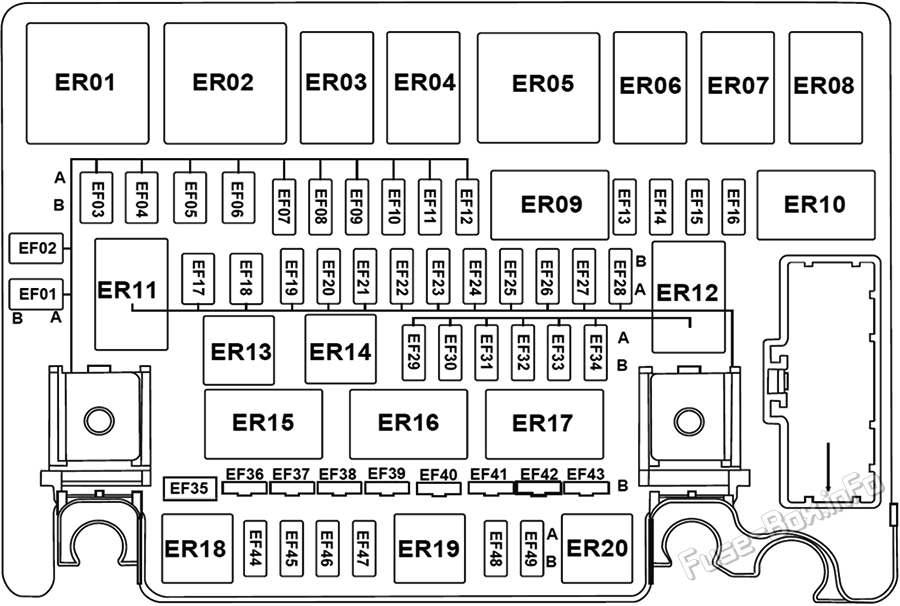

Схема блока предохранителей
| № | Амперы | Функция / компонент |
|---|---|---|
| EF01 | — | — |
| EF02 | — | — |
| EF03 | 40A | задний вентилятор |
| EF04 | 40A/60A | блок управления ESP и EPB |
| EF05 | — | — |
| EF06 | — | — |
| EF07 | 7.5A | компрессор A/C |
| EF08 | — | — |
| EF09 | — | — |
| EF10 | 20A | обогрев сидений |
| EF11 | 20A | реле дальнего света (дальний свет) |
| EF12 | — | — |
| EF13 | 15A | левая фара ближнего света |
| EF14 | 15A | правая фара ближнего света |
| EF15 | 7.5A | блок управления двигателем |
| EF16 | 7.5A | обогрев левого зеркала заднего вида / обогрев правого зеркала заднего вида |
| EF17 | — | — |
| EF18 | 40A | реле ACC / выключатель зажигания / реле IG1 |
| EF19 | 7.5A | реле ближнего света |
| EF20 | — | — |
| EF21 | — | — |
| EF22 | — | — |
| EF23 | 20A | топливный насос |
| EF24 | 25A | стеклоочиститель |
| EF25 | 7.5A | выключатель стоп-сигналов / главное реле / реле стартера 1 / реле стартера 2 / блок управления двигателем / блок управления ESP и EPB |
| EF26 | 15A | реле звукового сигнала / звуковой сигнал |
| EF27 | — | — |
| EF28 | — | — |
| EF29 | — | — |
| EF30 | 10A | система изменения фаз газораспределения (впуск) / система изменения фаз газораспределения (выпуск) / выпускной клапан / дроссельная заслонка / электромагнитный клапан адсорбера / электромагнитный клапан масляного насоса |
| EF31 | 10A | реле компрессора/передний датчик кислорода/задний датчик кислорода |
| EF32 | 15A | блок управления двигателем / датчик положения сцепления / реле стартера 1 |
| EF33 | 15A | катушка зажигания 1 / катушка зажигания 2 / катушка зажигания 3 / катушка зажигания 4 |
| EF34 | 10A | реле электровентилятора / реле топливного насоса |
| EF35 | 80A | блок управления EPS |
| EF36 | 40A | блок предохранителей приборной панели |
| EF37 | 40A | передний вентилятор |
| EF38 | 40A | блок управления ESP и EPB |
| EF39 | 40A | обогрев зеркал заднего вида / обогрев заднего стекла |
| EF40 | 150 A | Разделитель |
| EF41 | 30A | реле стартера 1 / реле стартера 2 / выключатель зажигания / реле IG2 |
| EF42 | — | — |
| EF43 | 50A | блок предохранителей приборной панели |
| EF44 | — | — |
| EF45 | — | — |
| EF46 | — | — |
| EF47 | — | — |
| EF48 | — | — |
| EF49 | — | — |
| ER01 | — | реле переднего вентилятора |
| ER02 | — | реле заднего вентилятора |
| ER03 | — | реле топливного насоса |
| ER04 | — | — |
| ER05 | — | реле электровентилятора |
| ER06 | — | реле регулировки скорости стеклоочистителя |
| ER07 | — | реле стеклоочистителя |
| ER08 | — | реле дальнего света |
| ER09 | — | реле обогрева стекла |
| ER10 | — | — |
| ER11 | — | реле ближнего света |
| ER12 | — | главное реле |
| ER13 | — | реле компрессора |
| ER14 | — | — |
| ER15 | — | реле стартера 1 |
| ER16 | — | реле стартера 2 |
| ER17 | — | — |
| ER18 | — | — |
| ER19 | — | реле звукового сигнала |
| ER20 | — | — |
