Предохранители и реле GAC GA8 2021-2023
Схемы относятся к указанным годам и вариантам GAC GA8 2021-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gac.
В этой статье мы рассматриваем второе поколение GAC GA8, выпускавшееся с 2021 по 2023 год. Здесь вы найдёте схемы блоков предохранителей GAC GA8 2021, 2022 и 2023 годов, узнаете о расположении панелей предохранителей в автомобиле, а также о назначении каждого предохранителя (схеме расположения предохранителей) и реле.
Схема предохранителей GAC GA6 2021-2023
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

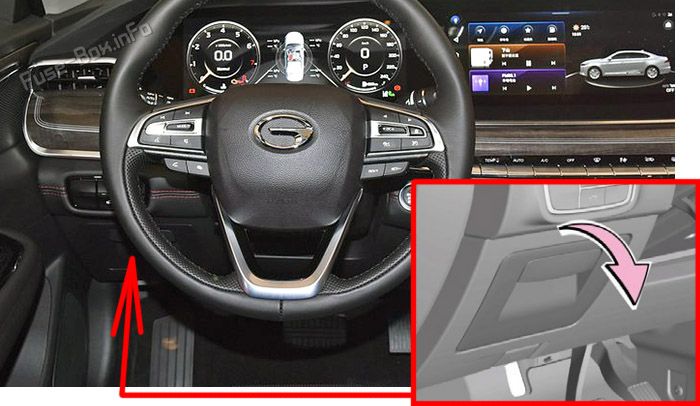

Расположение блока предохранителей
Откройте вещевой ящик нижней защитной панели салона в направлении стрелки и извлеките его.

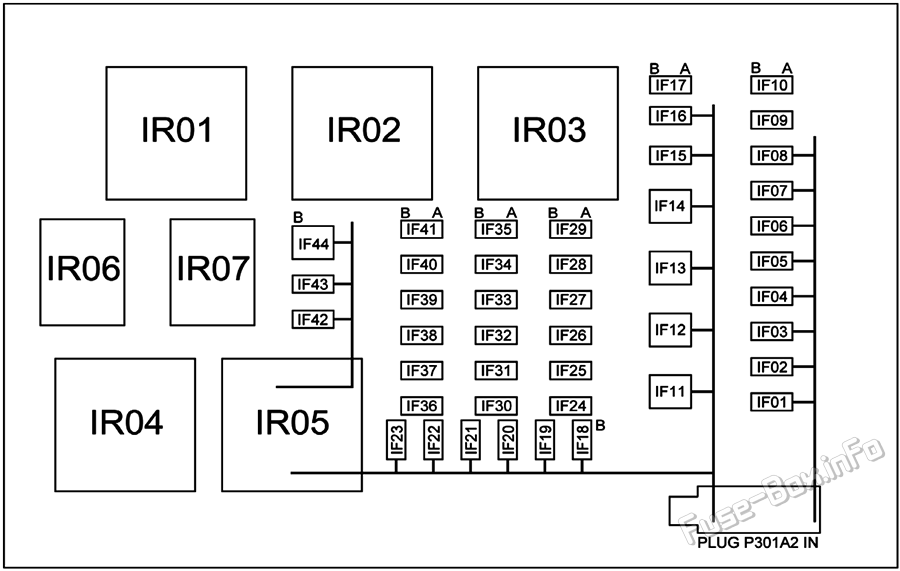

Схема блока предохранителей
| № | Амперы | Функция |
|---|---|---|
| IF01 | перемычка | — |
| IF02 | 7.5A | панель управления A/C / задняя центральная панель управления / дисплей аудиосистемы / комбинация приборов / передняя центральная панель управления |
| IF03 | 15A | блок управления аудиосистемой/блок управления аудиосистемой (со встроенной функцией T-BOX) |
| IF04 | 10A | реле складывания зеркал заднего вида / реле раскладывания зеркал заднего вида |
| IF05 | 15A | блок управления кузовной электроникой |
| IF06 | 20A | электродвигатель шторки люка / блок управления панорамной крышей / блок управления электролюком |
| IF07 | 7.5A | интерфейс OBD (бортовой диагностики) |
| IF08 | 10A | реле IG2 |
| IF09 | — | — |
| IF10 | — | — |
| IF11 | 30A | электродвигатель стеклоподъёмника левой передней двери / блок управления кузовной электроникой / электродвигатель стеклоподъёмника правой задней двери (без автоматического подъёма и опускания) / электродвигатель стеклоподъёмника правой задней двери (с автоматическим подъёмом и опусканием) / блок управления кузовной электроникой |
| IF12 | 30A | электродвигатель стеклоподъёмника правой передней двери (с автоматическим подъёмом и опусканием) / блок управления кузовной электроникой / электродвигатель стеклоподъёмника левой задней двери (с автоматическим подъёмом и опусканием) / электродвигатель стеклоподъёмника левой задней двери (без автоматического подъёма и опускания) |
| IF13 | 30A | модуль рычага переключения передач |
| IF14 | 30A | модуль рычага переключения передач |
| IF15 | 20A | блок управления кузовной электроникой |
| IF16 | 7.5A | блок управления системой бесключевого запуска и интеллектуального доступа / шлюзовой блок управления |
| IF17 | 7.5A | шлюзовой блок управления / блок управления кузовной электроникой / блок управления системой бесключевого запуска и интеллектуального доступа |
| IF18 | 10A | блок управления кузовной электроникой |
| IF19 | 15A | блок управления кузовной электроникой |
| IF20 | 7.5A | блок управления системой бесключевого запуска и интеллектуального доступа |
| IF21 | 20A | блок управления кузовной электроникой |
| IF22 | 7.5A | верхний стоп-сигнал |
| IF23 | 20A | блок управления кузовной электроникой |
| IF24 | — | — |
| IF25 | 10A | модуль беспроводной зарядки мобильного телефона / источник питания USB 5V / разъём C левого переднего сиденья / задняя солнцезащитная шторка / модуль усилителя / блок управления аудиосистемой (со встроенной функцией T-BOX) / блок управления аудиосистемой (только USB 2) / переключатель регулировки наружных зеркал заднего вида (без памяти) |
| IF26 | 7.5A | блок управления кузовной электроникой / блок управления системой бесключевого запуска и интеллектуального доступа |
| IF27 | — | — |
| IF28 | — | — |
| IF29 | — | — |
| IF30 | 7.5A | левая передняя комбинированная фара / правая передняя комбинированная фара / переключатель корректора фар / блок автоматической регулировки фар |
| IF31 | 7.5A | блок управления электролюком / разъём A правого переднего сиденья / датчик дождя и освещённости / блок управления панорамной крышей / генератор отрицательных ионов / панель управления A/C / блок управления A/C / датчик качества воздуха / задняя центральная панель управления / передняя центральная панель управления |
| IF32 | 7.5A | блок управления задним парковочным радаром / блок управления панорамной системой парковки / блок управления автоматической парковкой / модуль предупреждения о выходе из полосы / модуль переднего радара / блок управления аудиосистемой (со встроенной функцией T-BOX) / комбинация приборов / блок управления T-BOX |
| IF33 | 7.5A | датчик угловой скорости рулевого колеса / блок управления электроусилителем рулевого управления / модуль рычага переключения передач |
| IF34 | 10A | блок управления подушками безопасности |
| IF35 | 7.5A | модуль управления электронной системой стабилизации и стояночным тормозом / выключатель стоп-сигналов / блок управления двигателем / блок управления автоматической коробкой передач |
| IF36 | 7.5A | блок управления панорамной системой парковки / вспомогательный блок системы контроля слепых зон / основной блок системы контроля слепых зон / модуль предупреждения о выходе из полосы / модуль переднего радара |
| IF37 | 7.5A | блок автоматической регулировки фар / блок управления T-BOX |
| IF38 | 7.5A | выключатель ручки правой передней двери / выключатель ручки левой передней двери |
| IF39 | 15A | модуль беспроводной зарядки мобильного телефона / разъём C левого переднего сиденья / блок управления A/C / центральный переключатель левой передней двери / датчик PM2.5 |
| IF40 | — | — |
| IF41 | — | — |
| IF42 | — | — |
| IF43 | 7.5A | правое наружное зеркало заднего вида / левое наружное зеркало заднего вида |
| IF44 | 30A | обогрев заднего стекла |
| IR01 | — | реле IG2 |
| IR02 | — | реле ACC |
| IR03 | — | реле IG1 |
| IR04 | — | реле замка крышки топливного бака |
| IR05 | ACC | реле обогрева стекла |
| IR06 | — | реле складывания зеркал заднего вида |
| IR07 | — | реле раскладывания зеркал заднего вида |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

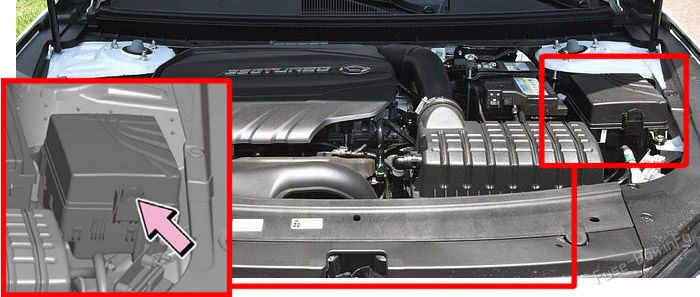

Расположение блока предохранителей
Нажмите на фиксатор в направлении стрелки, чтобы снять крышку PDU.

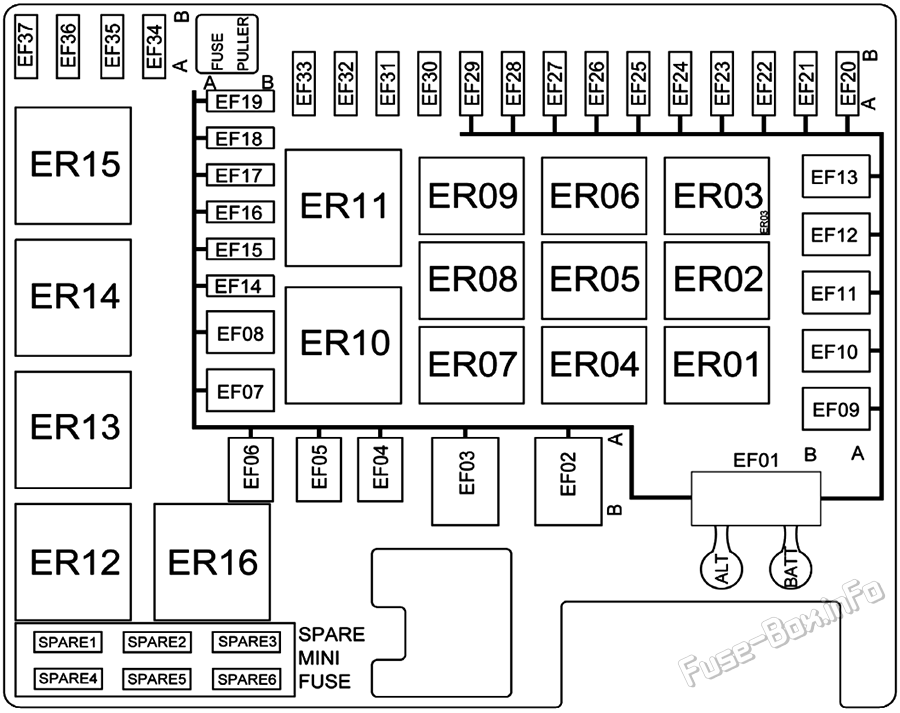

Схема блока предохранителей
| № | Амперы | Функция |
|---|---|---|
| EF01 | 150A | генератор / аккумуляторная батарея |
| EF02 | 80A | блок управления электроусилителем рулевого управления |
| EF03 | 80A | PDU панели приборов |
| EF04 | 60A | реле вентилятора радиатора |
| EF05 | 40A | реле ACC |
| EF06 | — | — |
| EF07 | — | — |
| EF08 | 40A | реле вентилятора |
| EF09 | 40A/60A | модуль управления электронной системой стабилизации и стояночным тормозом |
| EF10 | 50A | PDU панели приборов |
| EF11 | 40A | модуль управления электронной системой стабилизации и стояночным тормозом |
| EF12 | 30A | реле стартера 1 |
| EF13 | 30A | реле IG1 |
| EF14 | 15A | модуль усилителя |
| EF15 | 20A | разъём A правого переднего сиденья |
| EF16 | 15A | модуль усилителя |
| EF17 | 7.5A | реле компрессора A/C |
| EF18 | 20A | разъём A левого переднего сиденья |
| EF19 | 20A | разъём A правого переднего сиденья |
| EF20 | 20A | реле топливного насоса |
| EF21 | 30A | реле стеклоочистителя / реле скорости стеклоочистителя |
| EF22 | 7.5A | выключатель стоп-сигналов/блок управления двигателем |
| EF23 | 15A | реле звукового сигнала |
| EF24 | 15A | блок управления автоматической коробкой передач |
| EF25 | — | — |
| EF26 | 15A | реле дальнего света |
| EF27 | 10A | реле нагревателя PCV |
| EF28 | перемычка | реле ближнего света |
| EF29 | перемычка | главное реле |
| EF30 | 10A | электронный термостат / предохранительный клапан / система изменения фаз газораспределения (сторона выпуска) / система изменения фаз газораспределения (сторона впуска) / электромагнитный клапан адсорбера / CSV |
| EF31 | 20A | катушка зажигания 1 / катушка зажигания 2 / катушка зажигания 3 / катушка зажигания 4 |
| EF32 | 15A | блок управления двигателем / реле топливного насоса |
| EF33 | 10A | реле стартера 1 / реле стартера 2 / реле компрессора A/C / реле вентилятора радиатора/передний датчик кислорода / задний датчик кислорода |
| EF34 | 10A | левая передняя комбинированная фара |
| EF35 | 10A | правая передняя комбинированная фара |
| EF36 | 7.5A | блок управления двигателем |
| EF37 | 10A | реле нагревателя PCV |
| ER01 | — | реле стеклоочистителя |
| ER02 | — | реле скорости стеклоочистителя |
| ER03 | — | реле топливного насоса |
| ER04 | — | реле нагревателя PCV |
| ER05 | — | — |
| ER06 | — | реле звукового сигнала |
| ER07 | — | реле ближнего света |
| ER08 | — | реле компрессора A/C |
| ER09 | — | реле дальнего света |
| ER10 | — | реле стартера 2 |
| ER11 | — | главное реле |
| ER12 | — | реле вентилятора радиатора |
| ER13 | — | — |
| ER14 | — | реле вентилятора |
| ER15 | — | — |
| ER16 | — | реле стартера 1 |

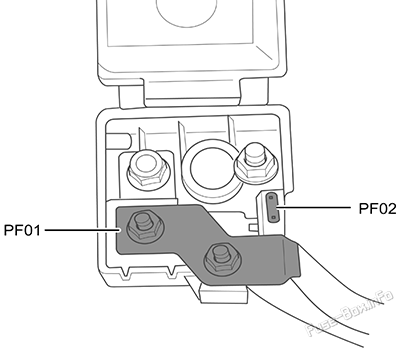

Предохранители в PDU аккумуляторной батареи
| № | Амперы | Функция |
|---|---|---|
| PF01 | 300A | стартер / PDU моторного отсека |
| PF02 | 7.5A | датчик аккумуляторной батареи |
