Предохранители и реле GAC GA6 2019-2023
Схемы относятся к указанным годам и вариантам GAC GA6 2019-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gac.
В этой статье мы рассматриваем второе поколение GAC GA6, выпускавшееся с 2019 по 2023 год. Здесь вы найдёте схемы блоков предохранителей GAC GA6 2019, 2020, 2021, 2022 и 2023 годов, узнаете о расположении панелей предохранителей в автомобиле, а также о назначении каждого предохранителя (схеме расположения предохранителей) и реле.
Схема предохранителей GAC GA6 2019-2023
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

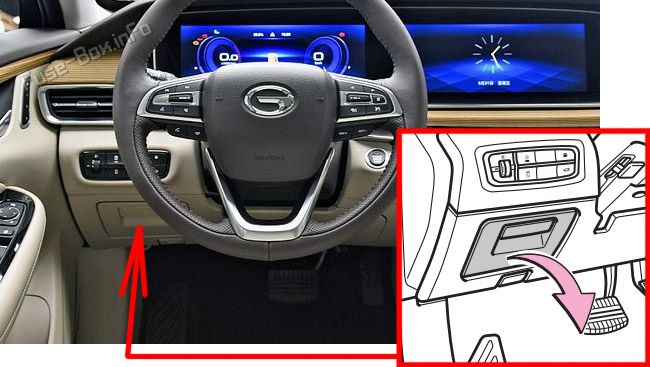

Расположение блока предохранителей
Откройте вещевой ящик нижней защитной панели салона в направлении стрелки и извлеките его, чтобы получить доступ к предохранителям над PDU панели приборов.

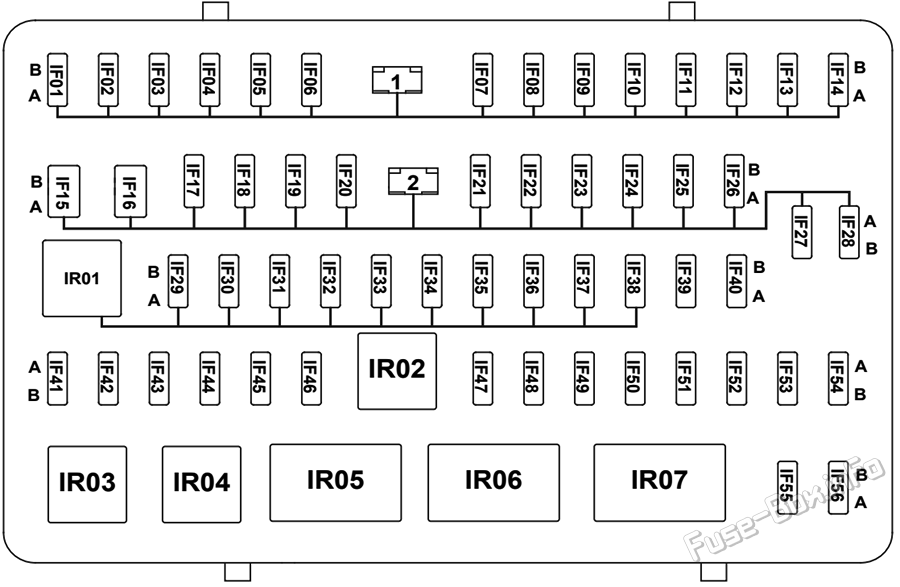

Схема блока предохранителей
| № | Амперы | Функция / компонент |
|---|---|---|
| IF01 | 20A | электрорегулировка правого переднего сиденья |
| IF02 | 20A | электрорегулировка левого переднего сиденья |
| IF03 | 20A | блок управления электролюком / блок управления панорамной крышей / электродвигатель шторки панорамной крыши |
| IF04 | — | — |
| IF05 | 20A | BCM (электродвигатель стеклоподъёмника правой передней двери) / электродвигатель стеклоподъёмника правой передней двери (с автоматическим подъёмом и опусканием) |
| IF06 | 20A | электродвигатель стеклоподъёмника левой передней двери |
| IF07 | 20A | BCM (электродвигатель стеклоподъёмника правой задней двери) / электродвигатель стеклоподъёмника правой задней двери (с автоматическим подъёмом и опусканием) |
| IF08 | 20A | BCM (электродвигатель стеклоподъёмника левой задней двери) / электродвигатель стеклоподъёмника левой задней двери (с автоматическим подъёмом и опусканием) |
| IF09 | 15A | модуль усилителя |
| IF10 | 15A | модуль усилителя |
| IF11 | 15A | BCM (стеклоочиститель и омыватель) |
| IF12 | 10A | MSM / реле складывания зеркал заднего вида |
| IF13 | — | — |
| IF14 | — | — |
| IF15 | 30A | преобразователь DC-DC |
| IF16 | 30A | преобразователь DC-DC / PDU панели приборов |
| IF17 | 7.5A | OBD DLC |
| IF18 | 20A | BCM (основные световые приборы) |
| IF19 | 7.5A | GWM |
| IF20 | 30A | GSM |
| IF21 | 10A | BCM (указатели поворота) |
| IF22 | 30A | GSM |
| IF23 | 7.5A | PEPS ECU |
| IF24 | 20A | BCM |
| IF25 | 7.5A | верхний стоп-сигнал |
| IF26 | 20A | BCM (замок двери) |
| IF27 | 10A | реле замка лючка топливного бака/электродвигатель замка лючка топливного бака |
| IF28 | SHUNT | перемычка |
| IF29 | 10A | SRS ECU |
| IF30 | 7.5A | ECM/TCU |
| IF31 | 7.5A | GWM / BCM / PEPS ECU |
| IF32 | — | — |
| IF33 | 7.5A | SAS / блок управления электроусилителем рулевого управления / GSM |
| IF34 | 7.5A | выключатель стоп-сигналов / ESPI |
| IF35 | 7.5A | RPA ECU / выключатель стоп-сигналов / ESPI / SVM ECU / блок управления APA / LDW ECU / MRR / ACU / блок управления T-B0X / преобразователь DC-DC |
| IF36 | 7.5A | IPC |
| IF37 | 7.5A | левая передняя комбинированная фара (электродвигатель регулировки) / правая передняя комбинированная фара (электродвигатель регулировки) / датчик качества воздуха / выключатель ALS / генератор отрицательных ионов |
| IF38 | 7.5A | RLS / ECU панорамной крыши / блок управления электролюком / блок управления HVAC / HCP / обогрев левого переднего сиденья / левый блок выключателей панели приборов (кнопка ENGINE START/STOP) / задняя центральная панель управления / передняя центральная панель управления |
| IF39 | 15A | TCU |
| IF40 | 15A | ACU |
| IF41 | 7.5A | BCM/PEPS ECU |
| IF42 | 7.5A | источник питания USB 5V |
| IF43 | 25A | задняя розетка 12V |
| IF44 | 7.5A | MSM / модуль усилителя / ACU / переключатель регулировки наружных зеркал заднего вида (без модуля памяти зеркал) |
| IF45 | 25A | передняя розетка 12V |
| IF46 | — | — |
| IF47 | 7.5A | реле обогрева стекла ER09 / реле вентилятора ER01 / салонное зеркало заднего вида с электронным затемнением / PEPS ECU |
| IF48 | — | — |
| IF49 | — | — |
| IF50 | 7.5A | IPC |
| IF51 | 7.5A | SVM ECU / основной блок управления BSD / вспомогательный блок управления BSD |
| IF52 | 7.5A | T-BOX ECU / WCM мобильного телефона / интеллектуальный модуль Bluetooth |
| IF53 | 7.5A | антенна ручки левой передней двери / антенна ручки правой передней двери |
| IF54 | 7.5A | блок управления интеллектуальной фоновой подсветкой / блок управления HVAC / центральный переключатель левой передней двери / датчик PM2.5 |
| IF55 | 15A | BCM (основные световые приборы) |
| IF56 | 7.5A | HCP / задняя центральная панель управления / дисплей AV / передняя центральная панель управления |
| IR01 | — | реле IG1 |
| IR02 | — | реле IG2 |
| IR03 | — | реле замка лючка топливного бака |
| IR04 | — | — |
| IR05 | ACC | реле ACC |
| IR06 | — | реле складывания зеркал заднего вида |
| IR07 | — | реле раскладывания зеркал заднего вида |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

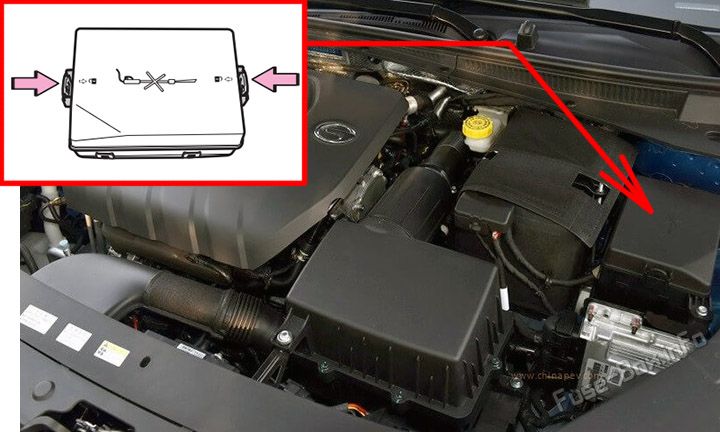

Расположение блока предохранителей
Нажмите на фиксатор в направлении стрелки, чтобы снять крышку PDU.

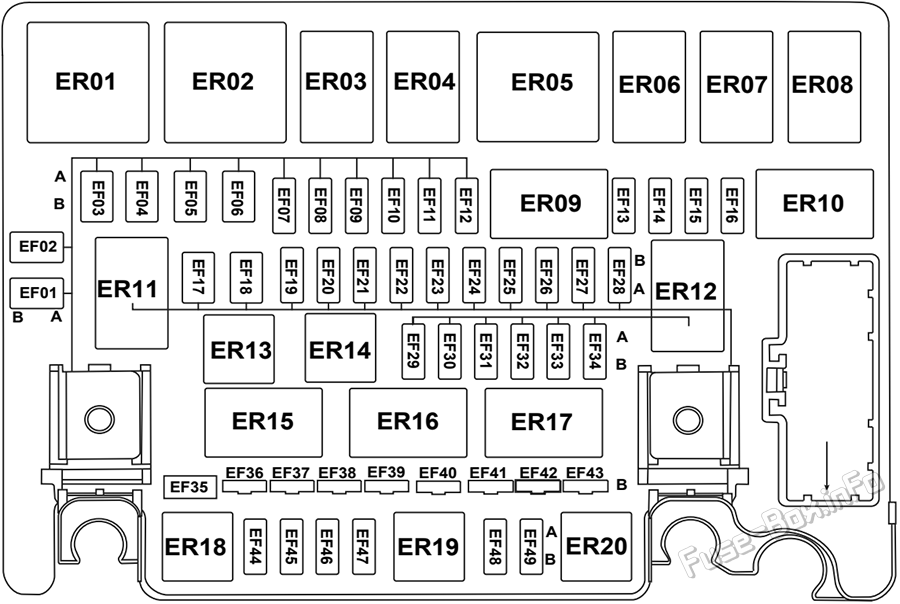

Схема блока предохранителей
| № | Амперы | Функция / компонент |
|---|---|---|
| EF01 | — | — |
| EF02 | — | — |
| EF03 | — | — |
| EF04 | 40A/60A | ESPI |
| EF05 | — | — |
| EF06 | — | — |
| EF07 | 7.5A | компрессор A/C |
| EF08 | — | — |
| EF09 | — | — |
| EF10 | 20A | обогрев сиденья |
| EF11 | 20A | реле дальнего света / левая передняя фара дальнего света / правая передняя фара дальнего света |
| EF12 | — | — |
| EF13 | 15A | левая передняя фара ближнего света |
| EF14 | 15A | правая передняя фара ближнего света |
| EF15 | 7.5A | ECM / преобразователь DC-DC |
| EF16 | 7.5A | обогрев зеркал заднего вида |
| EF17 | — | — |
| EF18 | 40A | реле ACC / реле IG1 |
| EF19 | 7.5A | реле ближнего света |
| EF20 | — | — |
| EF21 | — | — |
| EF22 | — | — |
| EF23 | 20A | топливный насос |
| EF24 | 25A | стеклоочиститель |
| EF25 | 7.5A | ECM / выключатель стоп-сигналов / главное реле ER12 |
| EF26 | 15A | реле звукового сигнала / звуковой сигнал |
| EF27 | — | — |
| EF28 | — | — |
| EF29 | — | — |
| EF30 | 10A | CSV/VCT (сторона впуска) / VCT (сторона выпуска) / перепускная заслонка / предохранительный клапан / электромагнитный клапан масляного насоса / электромагнитный клапан адсорбера |
| EF31 | 10A | реле компрессора ER13 / верхний датчик кислорода / нижний датчик кислорода |
| EF32 | 15A | ECM / реле стартера 1 / реле стартера 2 |
| EF33 | 15A | катушка зажигания 1 / катушка зажигания 2 / катушка зажигания 3 / катушка зажигания 4 |
| EF34 | 10A | реле топливного насоса ER03 / реле вентилятора охлаждения ER05 |
| EF35 | 80A | блок управления электроусилителем рулевого управления |
| EF36 | 40A | PDU панели приборов |
| EF37 | 40A | вентилятор |
| EF38 | 40A | ESPI |
| EF39 | 40A | обогрев стекла |
| EF40 | 150A | главный предохранитель |
| EF41 | 30A | реле стартера 1 / реле IG2 |
| EF42 | — | — |
| EF43 | 50A | PDU панели приборов |
| EF44 | — | — |
| EF45 | — | — |
| EF46 | — | — |
| EF47 | — | — |
| EF48 | — | — |
| EF49 | — | — |
| ER01 | — | реле вентилятора |
| ER02 | — | — |
| ER03 | — | реле топливного насоса |
| ER04 | — | — |
| ER05 | — | реле вентилятора охлаждения |
| ER06 | — | реле скорости стеклоочистителя |
| ER07 | — | реле стеклоочистителя |
| ER08 | — | реле дальнего света |
| ER09 | — | реле обогрева стекла |
| ER10 | — | — |
| ER11 | — | реле ближнего света |
| ER12 | — | главное реле |
| ER13 | — | реле компрессора |
| ER14 | — | — |
| ER15 | — | реле стартера 1 |
| ER16 | — | реле стартера 2 |
| ER17 | — | — |
| ER18 | — | — |
| ER19 | — | реле звукового сигнала |
| ER20 | — | — |

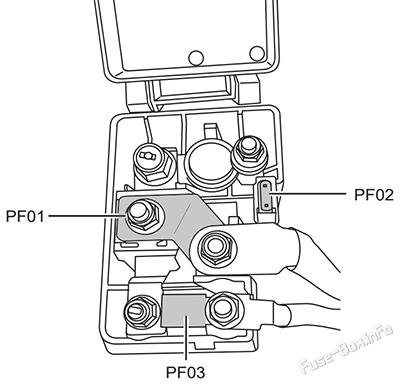

Предохранители в PDU аккумуляторной батареи
| № | Амперы | Функция / компонент |
|---|---|---|
| PF01 | 300A | стартер / PDU моторного отсека |
| PF02 | 7.5A | EBS |
| PF03 | 60A | модуль вентилятора охлаждения |
