Предохранители и реле GAC GA4 2018-2023
Схемы относятся к указанным годам и вариантам GAC GA4 2018-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Gac.

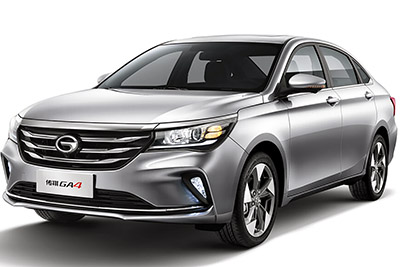

4-дверный седан GAC GA4 выпускался с 2018 по 2023 год. В этой статье вы найдёте схемы блоков предохранителей GAC GA4 2018, 2019, 2020, 2021, 2022 и 2023 годов, узнаете о расположении панелей предохранителей в автомобиле, а также о назначении каждого предохранителя и реле.
Схема предохранителей GAC GA4
Содержание
Блок предохранителей в салоне
Блок предохранителей в салоне

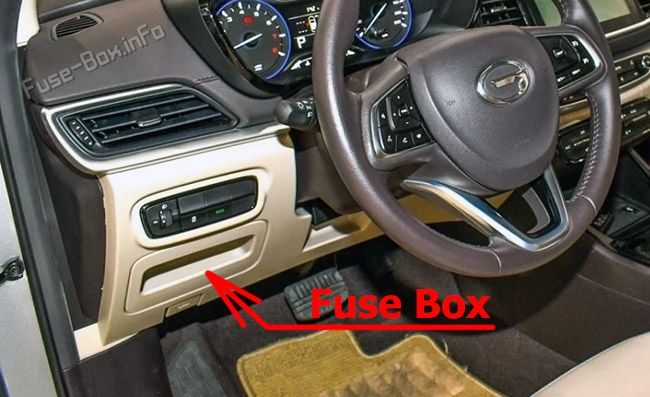

Расположение блока предохранителей
Выдвиньте и снимите полку нижней панели в салоне, после чего станет доступен блок предохранителей панели приборов.

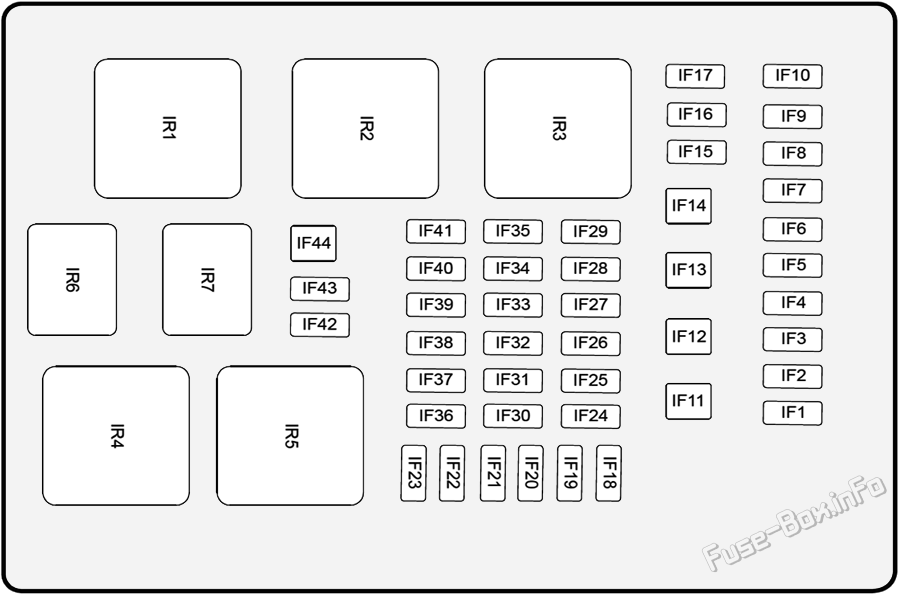

Схема блока предохранителей
| № | Амперы | Функция / компонент |
|---|---|---|
| IF1 | SHORT PIN | Перемычка |
| IF2 | 20A | Блок управления кузовным оборудованием (питание освещения) |
| IF3 | 7.5A | Шлюзовой блок управления |
| IF4 | 10A | Блок управления кузовным оборудованием (питание указателей поворота) |
| IF5 | 15A | Блок управления AUDIO |
| IF6 | 15A | Блок управления люком |
| IF7 | 7.5A | Освещение багажника / левый передний плафон / правый передний плафон / реле складывания зеркал заднего вида / реле раскладывания зеркал заднего вида |
| IF8 | 15A | Блок управления кузовным оборудованием |
| IF9 | - | - |
| IF10 | - | - |
| IF11 | - | - |
| IF12 | 20A | Блок управления кузовным оборудованием (левый передний стеклоподъёмник питание, левый задний стеклоподъёмник питание) |
| IF13 | 20A | Блок управления кузовным оборудованием (правый передний стеклоподъёмник питание, правый задний стеклоподъёмник питание) |
| IF14 | 30A | реле IG1 / реле ACC / замок зажигания |
| IF15 | 20A | Разъём левого переднего сиденья (регулировка сиденья питание) |
| IF16 | 7.5A | Диагностический разъём OBD |
| IF17 | - | - |
| IF18 | 10A | Комбинация приборов / блок управления T-BOX / блок управления системой панорамной парковки |
| IF19 | 15A | Блок управления кузовным оборудованием (очиститель ветрового стекла питание) |
| IF20 | 20A | Разъём левого переднего сиденья (обогрев сиденья питание) |
| IF21 | - | - |
| IF22 | 20A | Блок управления кузовным оборудованием (питание замков дверей) |
| IF23 | - | - |
| IF24 | 20A | Прикуриватель |
| IF25 | 7.5A | Блок управления кузовным оборудованием / блок управления PEPS |
| IF26 | 10A | Блок управления AUDIO / переключатель регулировки зеркал заднего вида |
| IF27 | 7.5A | Модуль беспроводной зарядки смартфона / USB-порт для зарядки |
| IF28 | - | - |
| IF29 | 7.5A | Вентилятор отопителя реле / зеркало заднего вида с автоматическим затемнением / блок управления PEPS / реле обогревателя |
| IF30 | 7.5A | Шлюзовой блок управления / модуль управления кузовным оборудованием / блок управления PEPS |
| IF31 | 10A | Блок управления люком / датчик дождя и света / панель передней центральной консоли / блок управления T-BOX / комбинация приборов / блок управления A/C / разъём левого переднего сиденья / левая группа переключателей панели приборов |
| IF32 | 7.5A | Датчик угловой скорости рулевого колеса / блок управления EPB / блок управления TPMS / блок управления EPS / блок управления ABS/ESP |
| IF33 | 7.5A | Левая передняя комбинированная фара (электродвигатель регулировки) / правая передняя комбинированная фара (электродвигатель регулировки) / блок управления задними парковочными датчиками / блок управления системой панорамной парковки / переключатель корректора фар / генератор анионов / панель управления A/C |
| IF34 | 10A | Блок управления системой пассивной безопасности |
| IF35 | 7.5A | Рычаг переключения передач / 4AT блок управления / 6AT блок управления / выключатель стоп-сигналов / блок управления двигателем |
| IF36 | 7.5A | Верхний стоп-сигнал / блок управления TPMS / переключатель EPB |
| IF37 | 7.5A | блок управления PEPS / ESCL |
| IF38 | 7.5A | Замок зажигания / блок управления PEPS / катушка иммобилайзера PEPS |
| IF39 | 10A | Панель передней центральной консоли / блок управления A/C / панель управления A/C |
| IF40 | 7.5A | Блок управления кузовным оборудованием / стартер реле 1 / стартер реле 2 / блок управления двигателем |
| IF41 | - | - |
| IF42 | - | - |
| IF43 | 7.5A | Обогрев левого зеркала заднего вида / обогрев правого зеркала заднего вида |
| IF44 | 30A | Обогрев заднего стекла |
| IR1 | - | Реле IG2 |
| IR2 | - | ACC Реле |
| IR3 | - | реле IG1 |
| IR4 | - | - |
| IR5 | - | Реле обогревателя |
| IR6 | - | Реле складывания наружных зеркал заднего вида |
| IR7 | - | Реле раскладывания наружных зеркал заднего вида |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

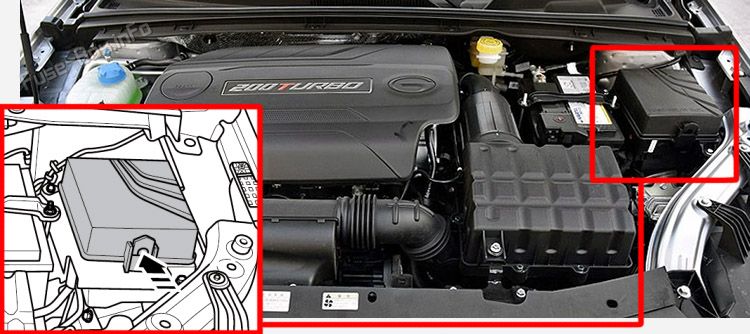

Расположение блока предохранителей
Нажмите на фиксатор в направлении стрелки и освободите крышку блока предохранителей. Снимите крышку блока предохранителей вверх.

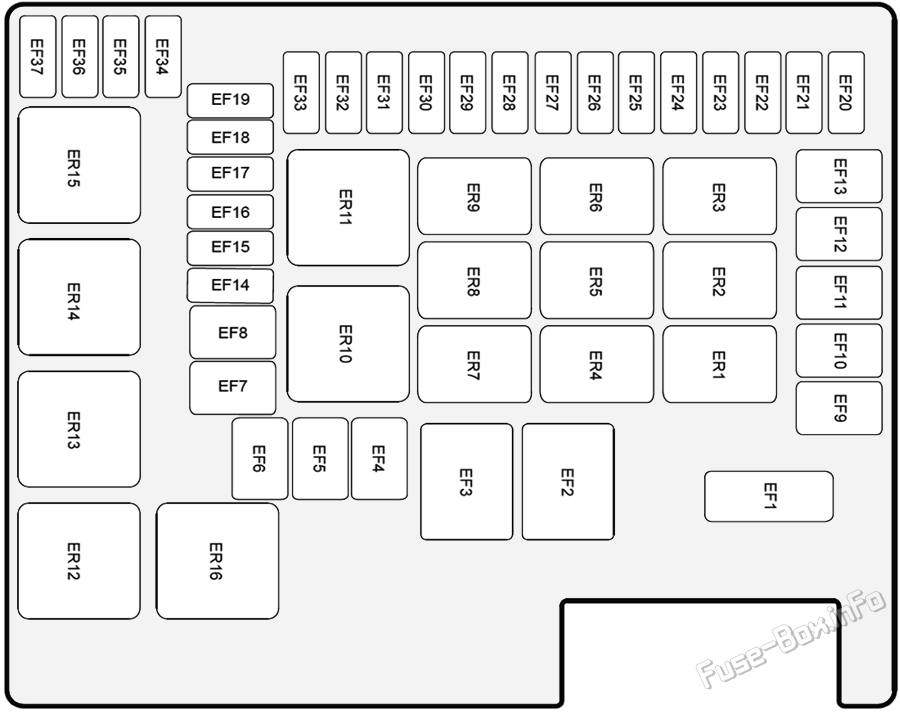

Схема блока предохранителей
| № | Амперы | Функция / компонент |
|---|---|---|
| EF1 | 125A | Главный предохранитель |
| EF2 | 80A | блок управления EPS |
| EF3 | 50A | Блок предохранителей панели приборов |
| EF4 | 40A | Реле высокой скорости вентилятора / реле низкой скорости вентилятора |
| EF5 | 50A | Реле высокой скорости вентилятора |
| EF6 | 40A | блок управления ABS/ESP |
| EF7 | - | - |
| EF8 | 30A | Вентилятор отопителя Реле |
| EF9 | - | - |
| EF10 | 50A | Блок предохранителей панели приборов |
| EF11 | - | - |
| EF12 | 30A | Стартер реле 1 / Стартер реле 2 / реле IG2 / Замок зажигания |
| EF13 | 20A | Стеклоочиститель реле/стеклоочиститель реле регулировки скорости |
| EF14 | - | - |
| EF15 | 25A | блок управления ABS/ESP |
| EF16 | 15A | Реле дальнего света |
| EF17 | 7.5A | A/C реле компрессора |
| EF18 | - | - |
| EF19 | - | - |
| EF20 | 15A | Реле топливного насоса |
| EF21 | 30A | Блок управления электронным стояночным тормозом |
| EF22 | 7.5A | Блок управления двигателем/выключатель стоп-сигналов |
| EF23 | 15A | Реле звукового сигнала |
| EF24 | 30A | Блок управления электронным стояночным тормозом |
| EF25 | - | - |
| EF26 | - | - |
| EF27 | 15A | 4AT блок управления / 6AT блок управления |
| EF28 | SHORT PIN | Перемычка |
| EF29 | SHORT PIN | Перемычка |
| EF30 | 10A | Топливная форсунка и топливный насос реле |
| EF31 | 15A | Катушка зажигания |
| EF32 | 10A | Блок управления двигателем |
| EF33 | 7.5A | Реле низкой скорости вентилятора / реле высокой скорости вентилятора / стартер реле 2 / A/C реле компрессора / передний датчик кислорода / задний датчик кислорода |
| EF34 | 10A | Левая передняя комбинированная фара (ближний свет) |
| EF35 | 10A | Правая передняя комбинированная фара (ближний свет) |
| EF36 | 7.5A | Блок управления двигателем |
| EF37 | 10A | Датчик положения сцепления (модель с MT) / система изменения фаз газораспределения (впуск) / электромагнитный клапан угольного адсорбера / перепускной клапан турбокомпрессора (1,3T модель) / разгрузочный клапан (1.3T модель) / система изменения фаз газораспределения (выпуск) |
| ER1 | - | Стеклоочиститель Реле |
| ER2 | - | Реле регулировки скорости стеклоочистителя |
| ER3 | - | Реле топливного насоса |
| ER4 | - | - |
| ER5 | - | - |
| ER6 | - | Реле звукового сигнала |
| ER7 | - | Реле ближнего света |
| ER8 | - | A/C реле компрессора |
| ER9 | - | Реле дальнего света |
| ER10 | - | Стартер Реле 1 |
| ER11 | - | Главное реле |
| ER12 | - | Реле высокой скорости вентилятора |
| ER13 | - | Вентилятор отопителя Реле |
| ER14 | - | Стартер Реле 2 |
| ER15 | - | - |
| ER16 | - | Реле низкой скорости вентилятора |
