Предохранители и реле Genesis GV80 2021-2023

Схемы относятся к указанным годам и вариантам Genesis GV80 2021-2023. Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Genesis.

Genesis GV80 — премиальный кроссовер класса SUV, выпускаемый с 2021 года. Для Genesis GV80 2021, 2022, 2023, 2024, 2025 и 2026 годов приведены схемы блоков, их расположение в автомобиле, а также назначение предохранителей и реле.

Схема предохранителей Genesis GV80 2021-2026

Genesis GV80 (2021-2026)

Содержание

Расположение блоков предохранителей

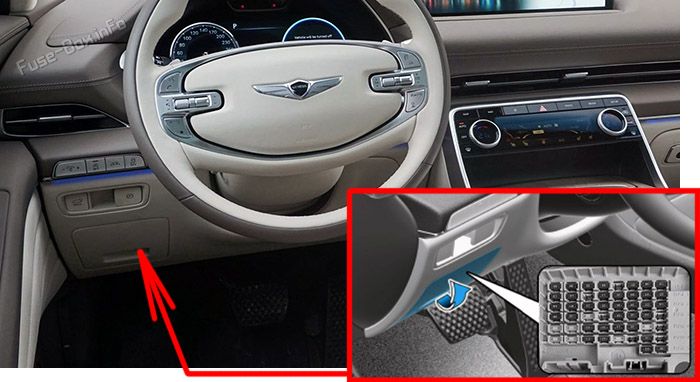

Блок предохранителей в салоне

Блок предохранителей расположен под панелью со стороны водителя. Для доступа откройте крышку блока. Расположение предохранителей в салоне: Genesis GV80 (2021-2026)

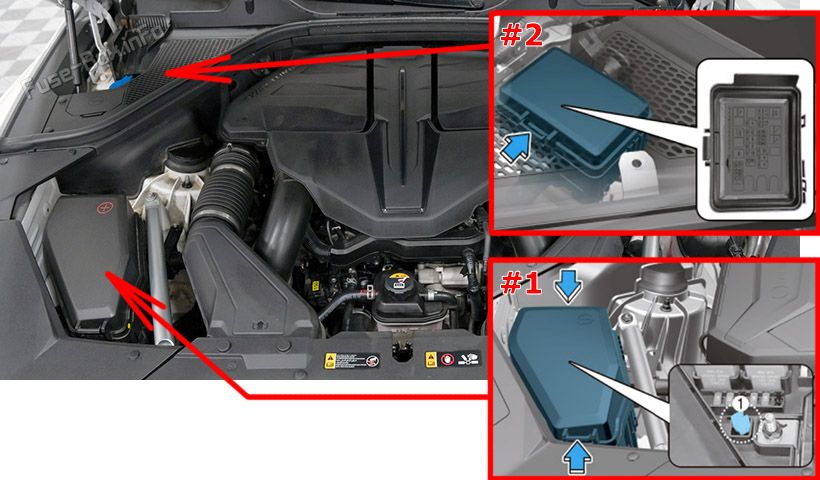

Блоки предохранителей в моторном отсеке

Чтобы снять крышку блока предохранителей, нажмите на фиксатор и потяните крышку вверх. Если перегорел многосекционный или силовой предохранитель, обратитесь к авторизованному дилеру Genesis. Расположение предохранителей в моторном отсеке: Genesis GV80 (2021-2026)

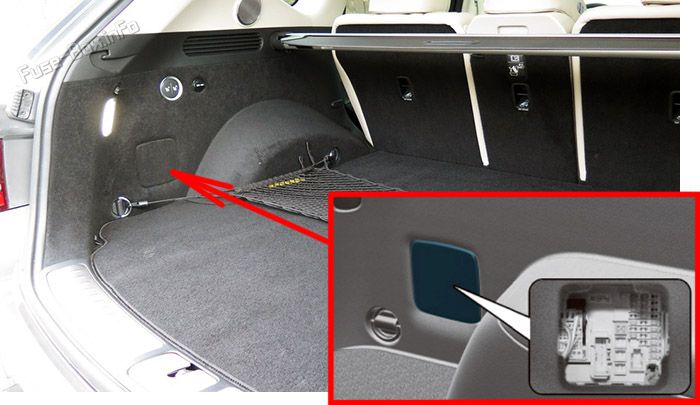

Блок предохранителей в багажном отделении

Блок предохранителей находится слева, за съёмной крышкой. Расположение предохранителей в багажном отделении: Genesis GV80 (2021-2026)

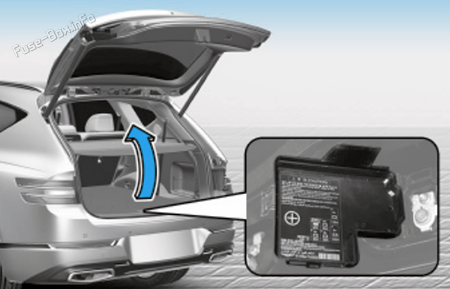

Распределительный блок аккумуляторной батареи

Схемы блоков предохранителей

Версия для рынка US (2021-2024)

Схема блока предохранителей в салоне

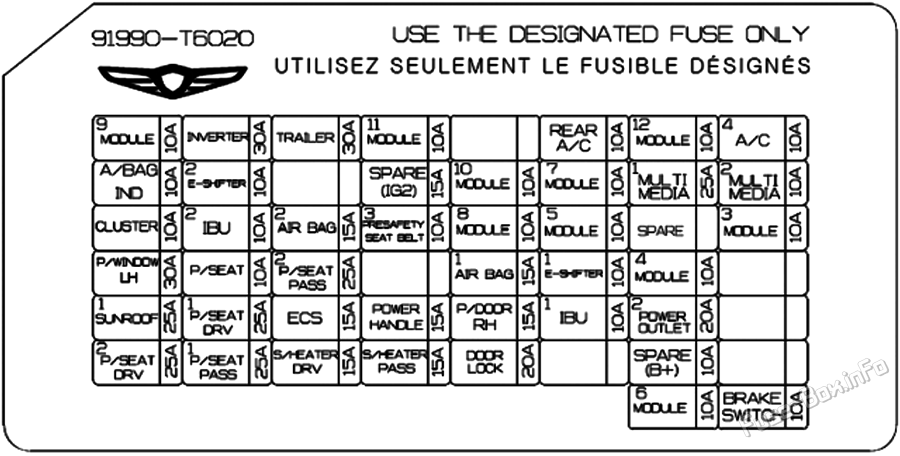

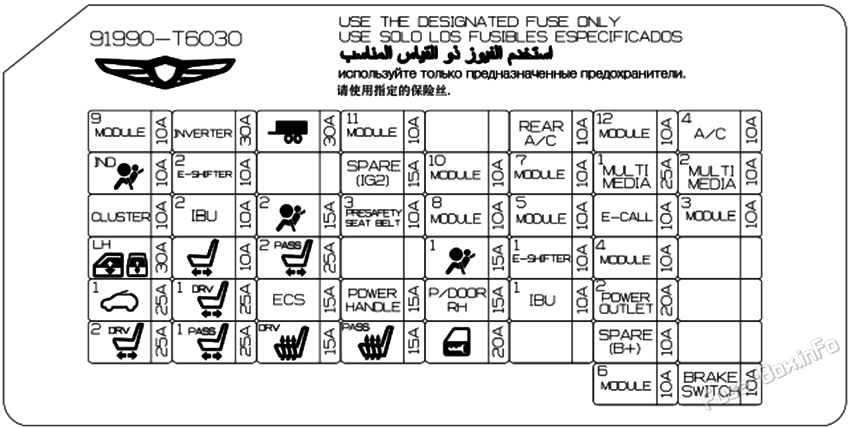

Схема блока предохранителей панели приборов: Genesis GV80 (2021, 2022, 2023, 2024)

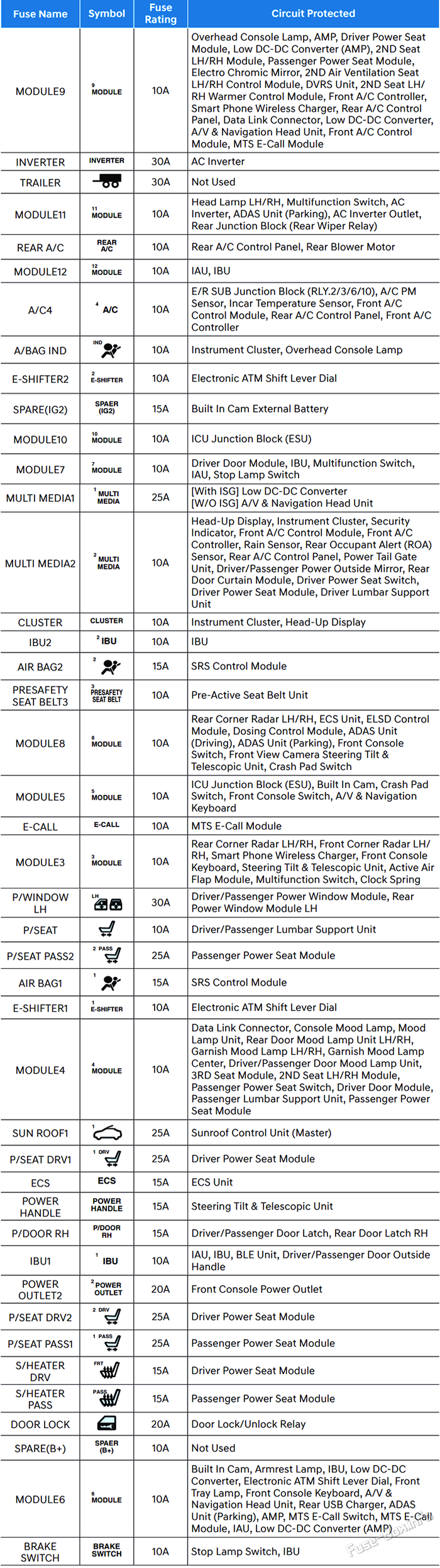

Назначение предохранителей в салонном блоке (2021-2024)

Обозначение предохранителя	Номинал	Защищаемая цепь
MODULE 9	10A	лампа потолочной консоли, AMP модуль электропривода сиденья водителя, понижающий преобразователь DC-DC (AMP), модули сидений второго ряда LH/RH, модуль электропривода сиденья пассажира, электрохромное зеркало, модули управления вентиляцией сидений второго ряда LH/RH, модули управления обогревом сидений второго ряда LH/RH, передний регулятор A/C, беспроводное зарядное устройство для смартфона, задний блок управления A/C, соединитель данных, понижающий преобразователь DC-DC, головное устройство A/V и навигации, модуль управления передней частью A/C
INVERTER	30A	инвертор AC
TRAILER	30A	Регулятор прицепа
MODULE 11	10A	фары LH/RH, многофункциональный переключатель, инвертор AC, блок ADAS (парковка), розетка AC, задний блок вращения (реле заднего стеклоочистителя)
REAR A/C	10A	Задняя панель управления A/C, задний двигатель
MODULE 12	10A	IAU, IBU
A/C 4	10A	дополнительный распределительный блок моторного отсека Ступенчатый блок (закрывающий реле), датчик температуры в автомобиле, модуль управления передней частью А/С, задний блок управления А/С, передний регулятор А/С
A/BAG IND	10A	Блок инструментов, накладная лампа консоля
E-SHIFTER 2	10A	электронный селектор АКПП
SPARE (IG2)	15A	не используется
MODULE 10	10A	распределительный блок ICU ( ESU)
MODULE 7	10A	Модуль дверей водителя, IBU, многофункциональный переключатель, IAU:: Остановить переключатель ламп
MULTI MEDIA 1	25A	понижающий преобразователь DC-DC (с ISG), головное устройство A/V и навигации (без ISG)
MULTI MEDIA 2	10A	проекционный дисплей, блок приборов, индикатор безопасности, модуль управления передней частью А/С, регулятор передней части А/С, датчик дождя, сигнал заднего привода (A/C) ROA) Датчик, задний блок управления A/C, блок врата в силовой механизм, двигатель/пассажирский блок снаружи зеркала, модуль задних дверей, переключатель сидений, модуль вспомогательного сиденья водителя, блок поддержки люмбара водителя
CLUSTER	10A	Комбинация приборов, проекционный дисплей
IBU 2	10A	IBU
AIR BAG 2	15A	SRS Модуль управления, датчик обнаружения пассажиров
PRESAFETY SEAT BELT 3	10A	блок превентивного натяжения ремней безопасности
MODULE 8	10A	задний угловой радар LH/RH, блок ECS, модуль управления E-LSD, блок ADAS (движение), блок ADAS (парковка), передний переключатель консолей, камера спереди, механизм регулировки рулевой колонки по наклону и вылету, переключатель системы предотвращения столкновения при парковке
MODULE 5	10A	распределительный блок ICU ( ESU), переключатель системы предотвращения столкновения при парковке, переключатель спереди, A/V & Навигационная клавиатура,
MODULE 3	10A	задний угловой радар LFI/RH (без учета ISG), передний угол LH/RFI (без учета ISG), беспроводное зарядное устройство для смартфона, клавиатура передней консоли, механизм регулировки рулевой колонки по наклону и вылету, модуль активных воздушных заслонок, многофункциональный переключатель, часовая пружина рулевого колеса
P/WINDOW LH	30A	Модуль окна с питанием водителя, модуль окна с задней мощностью LH
P/SEAT	10A	Блоки поясничной опоры сидений водителя и пассажира
P/SEAT PASS 2	25A	модуль электропривода сиденья пассажира
AIR BAG 1	15A	SRS Модуль управления
E-SHIFTER 1	10A	электронный селектор АКПП
MODULE 4	10A	диагностический разъём, контурная подсветка консоли, главный блок контурной подсветки, блок освещения задней двери LH/RH, контурная подсветка Galaxy LH/RH, блок управления контурной подсветкой, блоки контурной подсветки дверей водителя и пассажира, модуль сиденья третьего ряда, модули сидений второго ряда LH/RH, переключатель пассажирских сидений, модуль дверей водителя, блоки поясничной опоры сидений водителя и пассажира
SUN ROOF 1	25A	Группа контроля за подстилкой (Мастер)
P/SEAT DRV 1	25A	модуль электропривода сиденья водителя
ECS	15A	блок ECS
POWER HANDLE	15A	Регулировочный прибор и телескопический блок
P/DOOR RH	15A	Защелка для пассажирских дверей, задняя защелка RH
IBU 1	10A	IAU, IBU, блок BLE, наружные ручки дверей водителя и пассажира
POWER OUTLET 2	20A	Передняя консоли розетка питания
P/SEAT DRV 2	25A	модуль электропривода сиденья водителя
P/SEAT PASS 1	25A	модуль электропривода сиденья пассажира
S/HEATER DRV	15A	модуль электропривода сиденья водителя
S/HEATER PASS	15A	модуль электропривода сиденья пассажира
DOOR LOCK	20A	Замок/отблокировка двери, 2 поворот
SPARE (B+)	10A	не используется
MODULE 6	10A	лампа подлокотника, IBU понижающий преобразователь DC-DC, электронный селектор АКПП, лампа переднего лотка, передняя клавиатура консола, головное устройство A/V и навигации, задняя USB Зарядное устройство, блок ADAS (парковка), AMP, IAU понижающий преобразователь DC-DC (AMP)
BRAKE SWITCH	10A	Остановить переключатель ламп, IBU

Схема блока предохранителей #1 в моторном отсеке

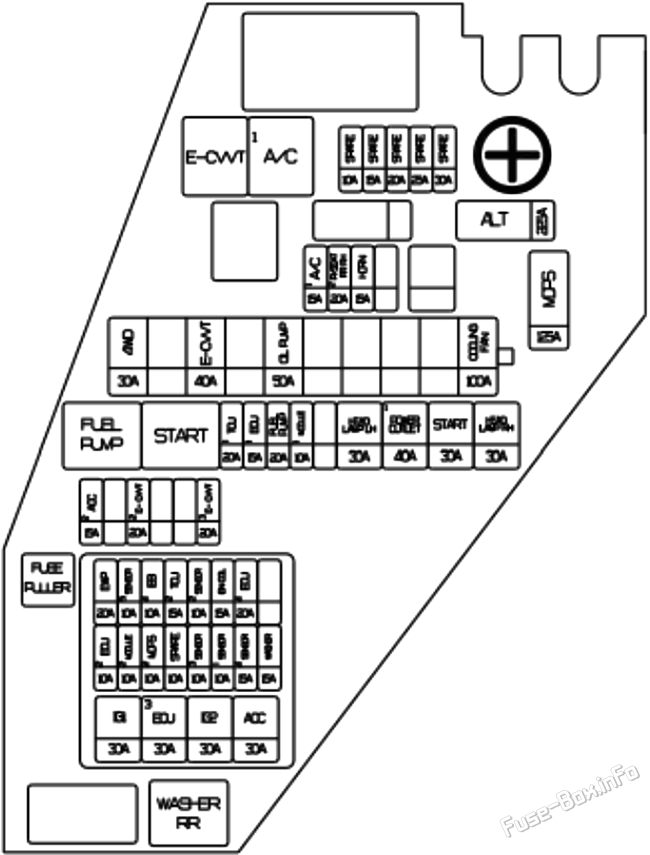

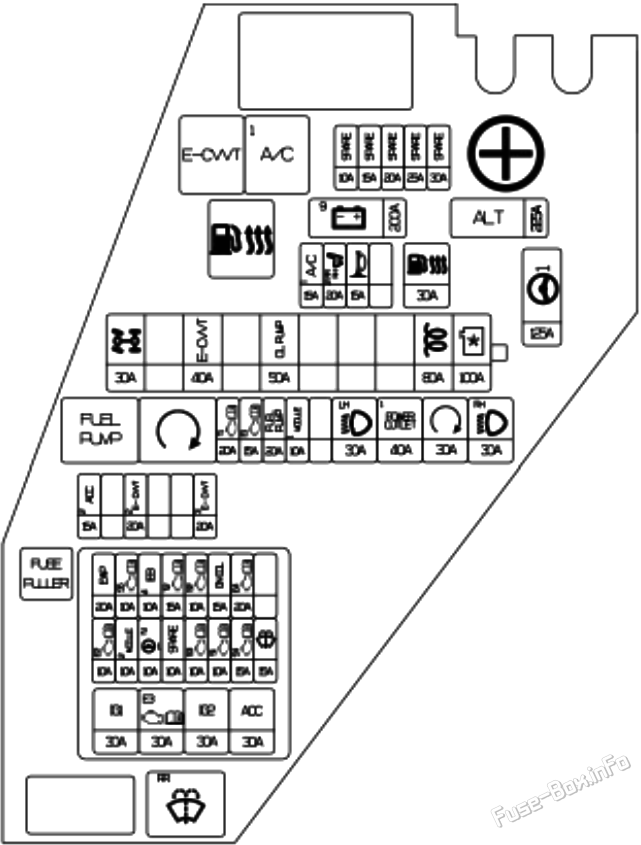

Схема подкапотного блока предохранителей №1: Genesis GV80 (2021, 2022, 2023, 2024)

Раздел 6.4.2: назначение предохранителей в блоке #1 моторного отсека (2021-2024)

Обозначение предохранителя	Номинал	Защищаемая цепь
ALT	225A	Переносчик
MDPS	125A	блок MDPS
COOLING FAN	100A	Мотор охлаждения
OIL PUMP	50A	электрический масляный насос
E-CVVT	40A	E-CVVT Перезагрузить
4WD	30A	4WD ECU
HEAD LAMP RH	30A	фары RH
START	30A	Начать релей
POWER OUTLET 1	40A	дополнительный распределительный блок моторного отсека ( розетка питания 1 релей)
HEAD LAMP LH	30A	фары LH
HORN	15A	PCB Блок (ура)
P/SEAT RR RH 2	20A	привод складывания правого сиденья второго ряда, модуль правого сиденья второго ряда
A/C1	15A	А/С Реле
MODULE 1	10A	EMC Соленоид LH/RH
FUEL PUMP	20A	Реле топливного насоса
ECU 1	15A	ECM
TCU 1	20A	TCM
E-CVVT 3	20A	2.5LT-GDI: ECM
E-CVVT 2	20A	2.5LT-GDI: ECM
IG 1	30A	IG1 Перезагрузить
ECU 3	30A	Регулятор двигателя
IG 2	30A	IG2 Перезагрузить
ACC	30A	ACC Перезагрузить
ECU 2	10A	ECM
M0DULE 2	10A	Передний радиолокатор, передний угол LH/RH, 4WD ECU, EMC Модуль управления
MDPS 2	10A	блок MDPS
SPARE	10A	не используется
SENSOR 3	10A	2.5L T-GDI:: датчик кислорода (вверх/вниз) 3.5L T-GDI: датчик кислорода №1~#2
SENSOR 1	10A	2.5L T-GDI: форсунки №1~#4, распределительный блок моторного отсека (топливная резьба) 3.5L T-GDI:: форсунки №1~#6 (MPI), распределительный блок моторного отсека (топливо-помпорный насос)
SENSOR 4	15A	Мотор охлаждения
WASHER	15A	реле омывателя, распределительный блок моторного отсека (реле заднего стеклоочистителя)
EWP	20A	Электронный водяной насос
SENSOR 5	10A	электрический масляный насос
IEB4	10A	блок IEB
TCU2	15A	Р/Н Релей, TCM
SENSOR 2	10A	2.5L T-GDI:: распределительный блок моторного отсека (А/Р) C1 Реле), клапан управления подачей масла (выброс), клапан соленоида масляного насоса, клапан управления продувкой адсорбера, клапанный клапан соленоида, электромагнитный клапан управления RCV, клапан закрытия адсорбера 3.5L T-GDI:: распределительный блок моторного отсека (А/С 1 релей), электромагнитный клапан управления RCV #1/#2, клапаном управления продувкой адсорбера, клапаном соленоида масляного насоса, датчиком кислорода #3/#4, клапаном управления подачей масла #1-#4, клапаном закрытия адсорбера
IGN COIL	15A	2.5L T-GDI:: катушки зажигания №1~#4 3.5L T-GDI:: катушки зажигания №1~#6
ECU 4	20A	ECM

Схема блока предохранителей #2 в моторном отсеке

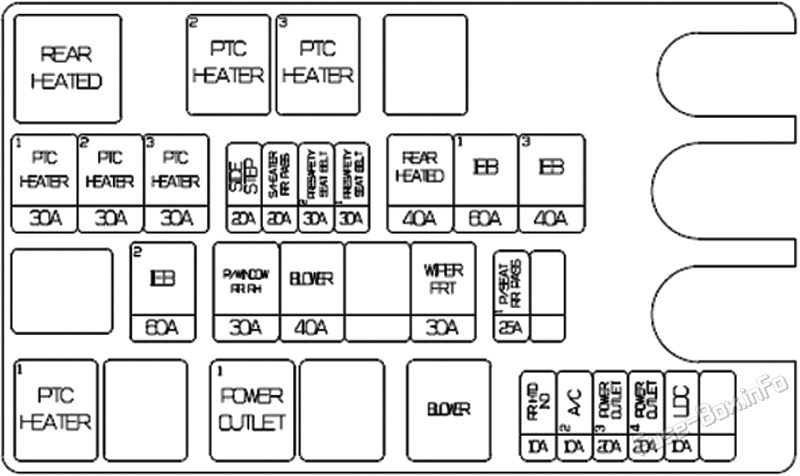

Схема подкапотного блока предохранителей №2: Genesis GV80 (2021, 2022, 2023, 2024)

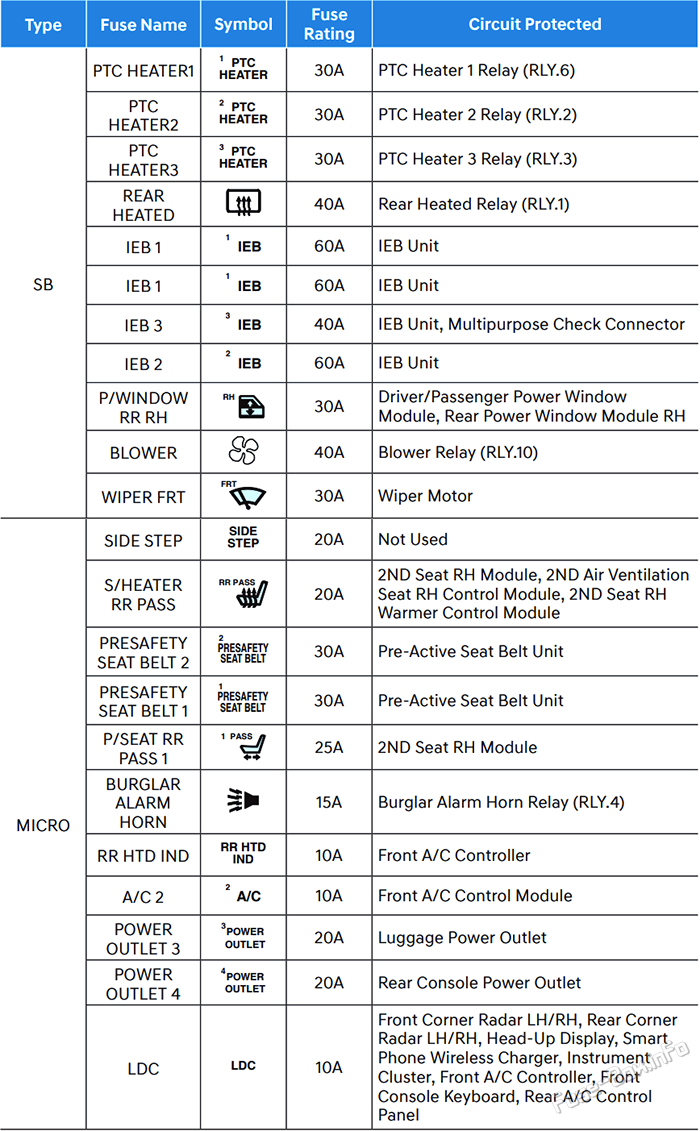

Раздел 6.4.2: назначение предохранителей в блоке #2 моторного отсека (2021-2024)

Обозначение предохранителя	Номинал	Защищаемая цепь
REAR HEATED	40A	Релей с задним подогревом (резервировка 1)
IEB 1	60A	блок IEB
IEB 3	40A	блок IEB
IEB 2	60A	блок IEB
P/WINDOW RR RH	30A	Модуль окна для подачи энергии пассажира, модуль окна для задней мощности RH
BLOWER	40A	Реле с помощью сдува
WIPER FRT	30A	электродвигатель переднего стеклоочистителя
SIDESTEP	20A	не используется
S/HEATER RR PASS	20A	модуль правого сиденья второго ряда, модуль управления вентиляцией правого сиденья второго ряда, модуль управления обогревом правого сиденья второго ряда
PRESAFETY SEAT BELT 2	30A	блок превентивного натяжения ремней безопасности
PRESAFETY SEAT BELT 1	30A	блок превентивного натяжения ремней безопасности
P/SEAT RR PASS 1	25A	модуль правого сиденья второго ряда
RR HTD IND	10A	Регулятор спереди A/C
A/C 2	10A	Передний модуль управления A/C
POWER OUTLET 3	20A	розетка питания в багажном отделении
POWER OUTLET 4	20A	розетка питания задней консоли
LDC	10A	радар переднего угла LH/RH задний угловой радар LH/RH, проекционный дисплей, смартфон беспроводное зарядное устройство, блок приборов, передний регулятор, передний клавиатура, задний блок управления A/C

Схема блока предохранителей в багажном отделении

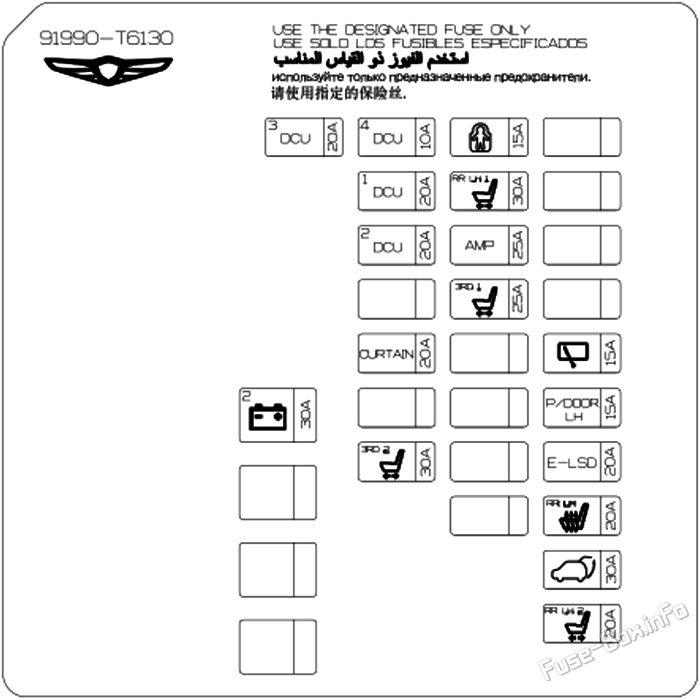

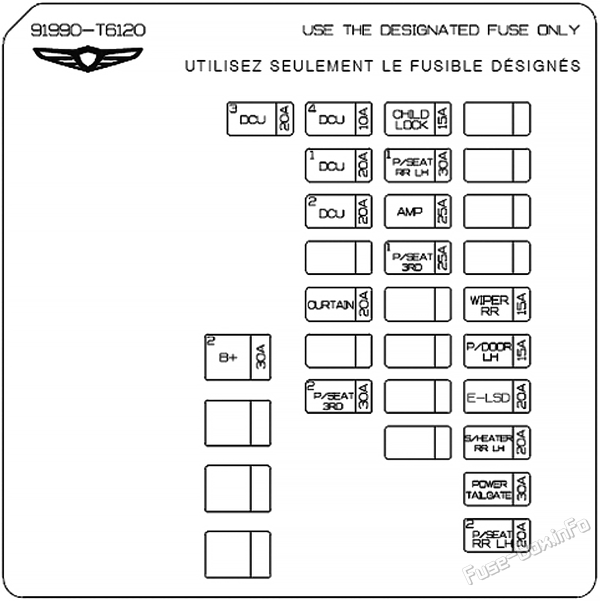

Схема блока предохранителей багажного отделения: Genesis GV80 (2021, 2022, 2023, 2024)

Назначение предохранителей в блоке багажного отделения (2021-2024)

Обозначение предохранителя	Номинал	Защищаемая цепь
B+2	30A	распределительный блок ICU ( IPS2, IPS5, предохранители: AIR BAG 1, E-SHIFTER 1, IBU 1, резерв (B+), P/DOOR RH, MODULE 5)
CHILD LOCK	15A	Реле блокировки/разблокировки детских замков
P/SEAT RR LH 1	30A	модуль левого сиденья второго ряда
AMP	25A	AMP понижающий преобразователь DC-DC (AMP)
P/SEAT 3RD 1	25A	приводы складывания сидений третьего ряда LH/RH
CURTAIN	20A	Модуль задних дверей
WIPER RR	15A	реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя
P/DOOR LH	15A	Защелка двери водителя, задняя защелка двери LH
P/SEAT 3RD 2	30A	3RD Модуль сиденья
E-LSD	20A	модуль управления E-LSD
S/HEATER RR LH	20A	модуль левого сиденья второго ряда, модуль управления вентиляцией левого сиденья второго ряда, модуль управления обогревом левого сиденья второго ряда
POWER LIFTGATE	30A	Подъемник силовой установки
P/SEAT RR LH 2	20A	привод складывания левого сиденья второго ряда, модуль левого сиденья второго ряда

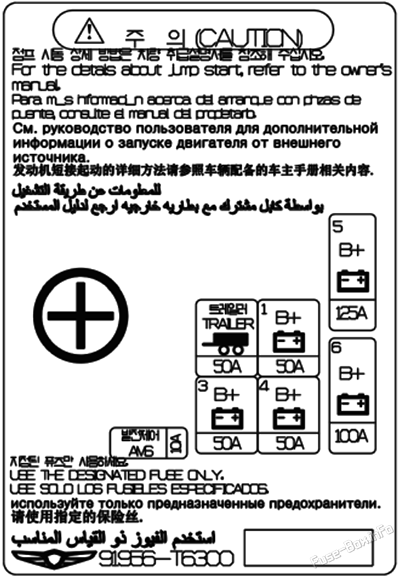

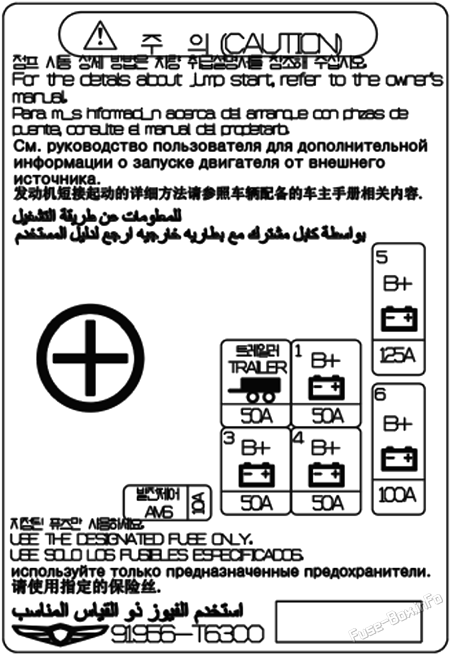

Распределительный блок аккумуляторной батареи Схема распределительного блока аккумуляторной батареи: Genesis GV80 (2021, 2022, 2023, 2024)

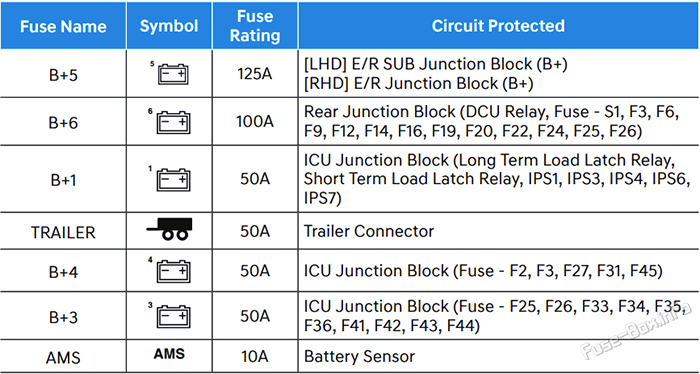

Обозначение предохранителя	Номинал	Защищаемая цепь
B+ 5	125A	дополнительный распределительный блок моторного отсека Сегментный блок (В+)
B+ 6	100A	задний распределительный блок (предохранители: B+2, E-LSD, POWER LIFTGATE, CURTAIN, P/SEAT 3RD 2, P/SEAT RR LH 2, P/SEAT RR LH 1, S/HEATER RR LH, P/DOOR LH, AMP, WIPER RR, CHILD LOCK, P/SEAT 3RD 1)
B+ 1	50A	распределительный блок ICU (реле фиксации длительной нагрузки, реле фиксации кратковременной нагрузки, IPS1, IPS3, IPS4, IPS6, IPS7, предохранители: BRAKE SWITCH)
TRAILER	50A	разъём прицепа
B+ 4	50A	распределительный блок ICU (предохранители: TRAILER, INVERTER, P/SEAT PASS 2, DOOR LOCK, MODULE 4)
B+ 3	50A	распределительный блок ICU (предохранители: SUNROOF 1, P/SEAT DRV 1, P/SEAT DRV 2, S/HEATER DRV, S/HEATER PASS, P/SEAT PASS 1, POWER HANDLE P/WINDOW LH, ECS. P/SEAT)
AMS	10A	Датчик аккумуляторной батареи

Версия для рынка US (2025-2026)

Схема блока предохранителей в салоне

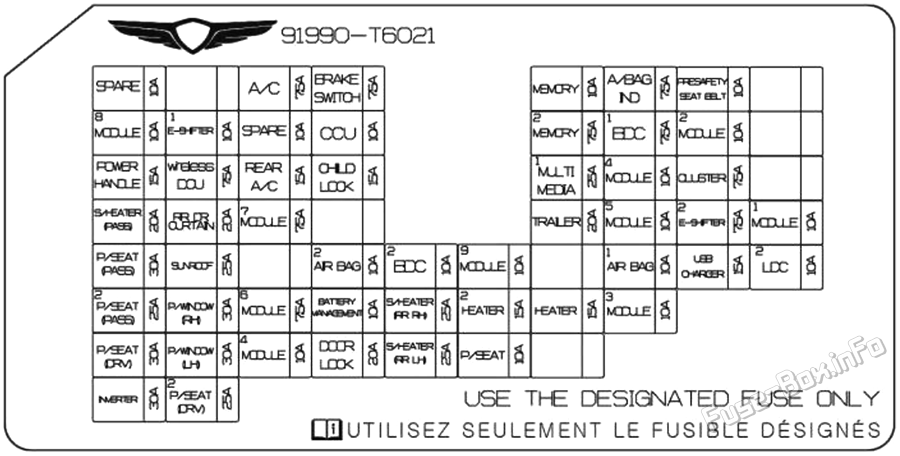

Схема блока предохранителей панели приборов: Genesis GV80 (2025, 2026)

Назначение предохранителей в салонном блоке (2025-2026)

Обозначение предохранителя	Номинал	Защищаемая цепь
A/C	7.5A	Регулятор передней/задней части кузова управления передней/задней частью кузова, модуль управления передней частью кузова, датчик температуры внутри автомобиля, внутриавтомобильный PM Сенсор, распределительный блок моторного отсека LHD: RLY3, RLY4, RLY5, RLY8 / RHD: RLY2, RLY3, RLY9, RLY10)
BRAKE SWITCH	7.5A	BDC:: Остановить переключатель ламп
MEMORY	10A	BDC, проекционный дисплей, индикатор безопасности, передний монитор, блок ADAS (движение), модуль заднего занавеса дверей, задняя панель управления A/C, водитель/пассажир снаружи зеркала
A/BAG IND	7.5A	Над головой консоля (переключатель люка и крыши)
PRESAFETY SEAT BELT	10A	блок превентивного натяжения ремней безопасности
MODULE8	10A	контурная подсветка панели (центр/LH/RH), главный блок контурной подсветки, переключатель многофункционального оборудования, контурная подсветка консоли LH/RH, контурная подсветка подстаканника, блок поясничной опоры сиденья водителя, соединитель данных, электрохромическое зеркало, модуль электропривода сиденья водителя, переключатель регулировки сиденья, модуль электропривода двери багажного отделения
E-SHIFTER1	10A	электронный селектор АКПП
CCU	10A	CCU
MEM0RY2	7.5A	Встроенный прибор для установки рулевого привода CAM Блок, модуль управления передней частью А/С, передний регулятор А/С, передний блок управления А/С, передний клавиатура, беспроводной телефонный заряд
BDC1	7.5A	BDC, BMS Модуль управления
MODULE2	10A	Остановить переключатель ламп, CCU, CDCU
POWER HANDLE	15A	Регулировочный прибор и телескопический блок
беспроводной DCU	7.5A	DCU
REAR A/C	15A	Задний двигатель, задний блок управления A/C
CHILD LOCK	15A	PDC (Детский шлюз/отключение замка)
MULTI MEDIA1	25A	понижающий преобразователь DC-DC, CCIC Группа
MODULE4	10A	лампа потолочной консоли и переключатель люка, головное устройство CCIC, блок ICC, понижающий преобразователь DC-DC, блок встроенной камеры, DCU, передний контролер A/C, клавиатура CCIC, переключатель спереди, беспроводное зарядное устройство для смартфона, электрохромическое зеркало, модуль управления передней частью A/C, соединитель данных, AMP, модуль управления обогревом передних сидений, передний блок управления A/C, задний блок управления A/C, блок управления складыванием задних сидений, модули сидений второго ряда LH/RH, модули управления вентиляцией сидений второго ряда LH/RH, модули управления обогревом сидений второго ряда LH/RH, модуль управления боковой ступенькой, модули электропривода сидений водителя и пассажира
CLUSTER	7.5A	Проекционный дисплей, передний монитор
SEAT HEATER (PASS)	20A	модуль электропривода сиденья пассажира
RR DR CURTAIN	20A	Модуль задних дверей
MODULE7	7.5A	AC Выключатель, многофункциональный переключатель, фара LH/RH, инвертор AC, вспомогательная литиевая аккумуляторная батарея 12 В, задний запорный блок (реле заднего стеклоочистителяй)
TRAILER	20A	разъём прицепа
MODULE5	10A	Модуль дверей водителя, многофункциональный переключатель
E-SHIFTER2	7.5A	электронный селектор АКПП
MODULE1	10A	заднее USB-зарядное устройство, лампа багажного отделения, головное устройство CCIC, коммутатор вызова экстренных служб (E-Call), передняя клавиатура консолей, электронный селектор АКПП, блок ADAS (парковка), DCU, блок развлечений для задних сидений, DC-DC Преобразователь, CCU, блок встроенной камеры, BDC, Front Monitor, AMP
POWER SEAT (PASS)	30A	модуль электропривода сиденья пассажира
SUNROOF	25A	Группа контроля за подстилкой (Мастер)
AIRBAG2	10A	SRS Модуль управления
BDC2	10A	передние и задние блоки UWB LH/RH, блоки Bluetooth BDC №1/№2. Задняя дверь снаружи LH/RH, водитель/пассажирская дверь снаружи
MODULE9	10A	датчик дождя, блок ICC
AIRBAG1	10A	SRS Модуль управления
USB CHARGER	15A	Передняя консоли розетка питания
LDC2	10A	Зарядное устройство для беспроводной связи, клавиатура для передней консоли, передний коммутатор A/C, контрольный щит для передней части A/C, передний монитор, передний уголок, передний уголок, проекционный дисплей, блок ADAS (парковка), задняя панель управления A/C, задний угловой радар LH/RH, беспроводное зарядное устройство, CDCU
POWER SEAT (PASS)2	25A	модуль электропривода сиденья пассажира
POWER WINDOW (RH)	30A	Модуль окна для двигателя/пассажира, модуль окна для задней мощности RH
MODULE6	7.5A	BDC
BMS	10A	BMS Модуль управления
SEAT HEATER (RR RH)	25A	модуль правого сиденья второго ряда, модуль управления обогревом правого сиденья второго ряда, модуль управления вентиляцией правого сиденья второго ряда
HEATER2	15A	Задний теплоприбор (для шести сидячих)
HEATER	15A	Передний обогреватель подлокотника
MODULE3	10A	задний угловой радар LH/RH, блок ECS, блок ADAS (парковка), модуль управления E-LSD, блок подсветки заднего подстаканника, заднее беспроводное зарядное устройство, задний отопитель (для шестиместной версии), блок ADAS (движение), переключатель системы предотвращения столкновения при парковке, камера спереди, механизм регулировки рулевой колонки по наклону и вылету
POWER SEAT (DRV)1	30A	модуль электропривода сиденья водителя
POWER WINDOW (LH)	30A	Модуль окна для двигателя/пассажира, модуль окна для задней мощности LH
MODULE10	10A	Задний задний задний задний огонь, переключатель пассажирских сидений, модуль сиденья третьего ряда, блок задней двери задних дверей LH/RH, модуль электропривода сиденья пассажира, модули сидений второго ряда LH/RH, модули управления вентиляцией сидений второго ряда LH/RH Модуль дверей водителя, 2ND LH/RH Модуль управления, блок подачи фонарей
DOOR LOCK	20A	Замок замок, замок отключить
SEAT HEATER (RR LH)	25A	модуль левого сиденья второго ряда, модуль управления обогревом левого сиденья второго ряда, модуль управления вентиляцией левого сиденья второго ряда
POWER SEAT	10A	Блоки поясничной опоры сидений водителя и пассажира
INVERTER	30A	инвертор AC
POWER SEAT (DRV)2	25A	модуль электропривода сиденья водителя

Схема блока предохранителей #1 в моторном отсеке

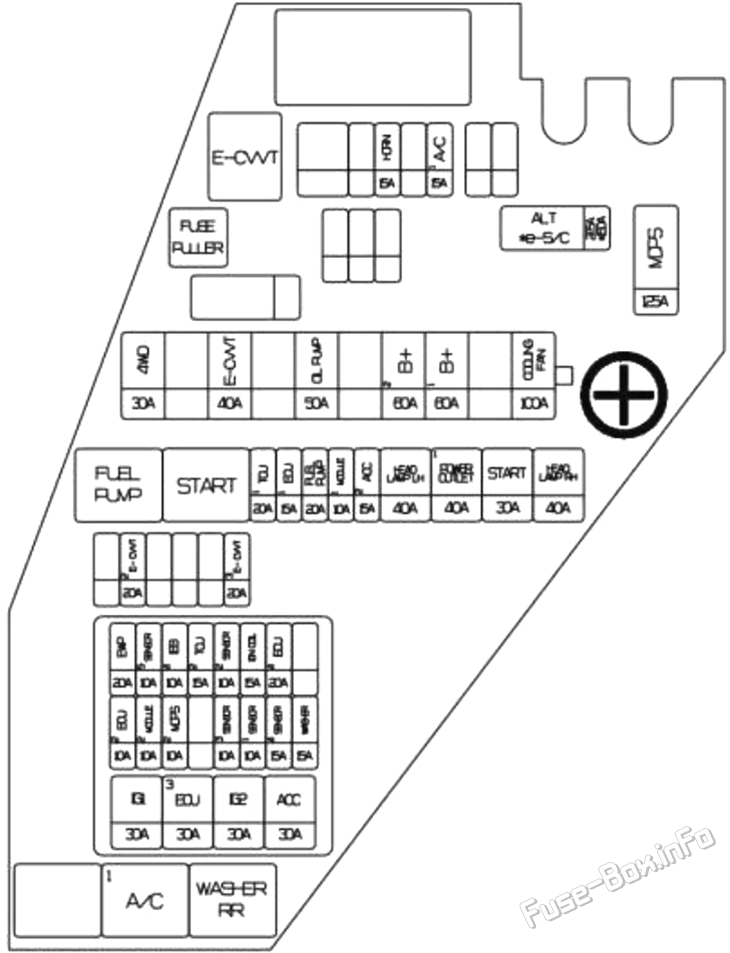

Схема подкапотного блока предохранителей №1: Genesis GV80 (2025, 2026

Раздел 6.4.2: назначение предохранителей в блоке #1 моторного отсека (2025-2026)

Обозначение предохранителя	Номинал	Защищаемая цепь
ALT	225A	Без мягкого HEV:: Переносчик
MDPS	125A	блок MDPS
e-S/C	150A	С мягкой HEV:: Группа суперзарядного зарядного устройства
AWD	30A	AWD ECU
E-CVVT	40A	2.5 T-GDI:: распределительный блок моторного отсека (А/Р) RLY.1)
OIL PUMP	50A	С ISG:: электрический масляный насос
BATT2	60A	PDC (IPS12/IPS13)
BATT1	60A	PDC (IPS4/IPS5/IPS6/IPS7)
COOLING FAN	100A	Мотор охлаждения
HORN	15A	PCB Блок (ура)
A/C1	15A	распределительный блок моторного отсека (RLY.5)
TCU1	20A	TCM
ECU1	15A	ECM
FUEL PUMP	20A	распределительный блок моторного отсека (RLY.2)
MODULE1	10A	дополнительный распределительный блок моторного отсека ( RLY.6), G4KR:: Электрическая установка двигателя LH/RH
ACC2	15A	распределительный блок моторного отсека (LHD: RLY.9 / RHD: RLY.5)
HEAD LAMP LH	40A	Фара LH
POWER OUTLET1	40A	распределительный блок моторного отсека (LHD: RLY.1 / RHD: RLY.8)
START	30A	распределительный блок моторного отсека (RLY.3)
HEAD LAMP RH	40A	Фара RH
E-CVVT2	20A	2.5 T-GDI: ECM
E-CVVT3	20A	2.5 T-GDI: ECM
IG1	30A	IG1 Перезагрузить
ECU3	30A	Главный релей
IG2	30A	IG2 Перезагрузить
ACC	30A	ACC Перезагрузить
ECU2	10A	ECM
MODULE2	10A	AWD ECU Передний радиолокатор, передний угол 2.5 T-GDI:: Электронный блок управления двигателем
MDPS2	10A	блок MDPS
SENSOR3	10A	2.5 T-GDI:: датчик кислорода (вверх/вниз) G6DS/G6DS-48V: датчик кислорода #1/#2
SENSOR1	10A	2.5 T-GDI:: распределительный блок моторного отсека (А/Р) RLY.2), инжектор #1/#2/#3/#4 3.5 T-GDI/3.5 T-GDI (48 V) MHEV:: распределительный блок моторного отсека (А/Р) RLY.2), инжектор #1/#2/#3/#4/#5/#6 (MPI)
SENSOR4	15A	2.5 T-GDI/3.5 T-GDI:: Мотор охлаждения вентилятора 3.5 T-GDI (48 V) MHEV:: Мотор охлаждения вентилятора, гибридный стартер и мотор-генератор (сигнал), блок суперзарядного зарядного устройства (сигнал)
WASHER	15A	Уборка, распределительный блок моторного отсека (RLY.6)
EWP	20A	Насос с электрической водой
SENSOR5	10A	электрический масляный насос
IEB4	10A	блок IEB
TCU2	15A	TCM, P/N Релей
SENSOR2	10A	2.5 T-GDI:: распределительный блок моторного отсека (А/Р) RLY 5), клапан управления подачей масла (выбросы), электромагнитный клапан масляного насоса, датчик уровня масла, клапан закрытия адсорбера, клапан управления продувкой адсорбера, электромагнитный клапан, электромагнитный клапан управления RCV 3.5 T-GDI/3.5 T-GDI (48 V) MHEV:: распределительный блок моторного отсека (А/Р) RLY.5), электромагнитный клапан управления RCV #1/#2, клапаном управления продувкой адсорбера, электромагнитным клапаном масляного насоса, датчиком кислорода #3/#4, клапаном управления подачей масла #1/#3 (взято), клапаном управления подачей масла #2/#4 (взятие/выпуск), клапаном закрытия адсорбера
IGN COIL	15A	2.5 T-GDI: К Котел зажигания #1/#2/#3/#4 3.5 T-GDI/3.5 T-GDI (48 V) MHEV: К Котел зажигания #1/#2/#3/#4/5/#6
ECU4	20A	ECM

Схема блока предохранителей #2 в моторном отсеке

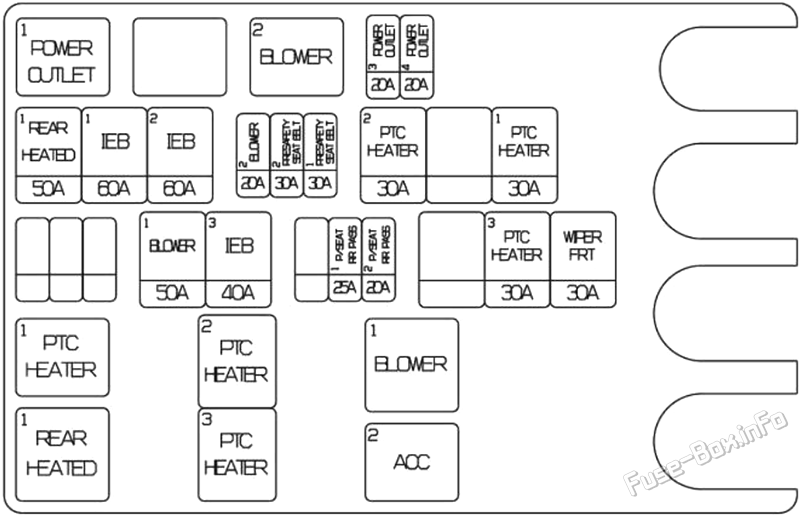

Схема подкапотного блока предохранителей №2: Genesis GV80 (2025, 2026)

Раздел 6.4.2: назначение предохранителей в блоке #2 моторного отсека (2025-2026)

Обозначение предохранителя	Номинал	Защищаемая цепь
POWER OUTLET3	20A	распределительный блок моторного отсека (RLY.1), розетка питания в багажном отделении
POWER OUTLET4	20A	распределительный блок моторного отсека (RLY.1), розетка питания задней консоли
RR HTD	50A	распределительный блок моторного отсека (RLY.7)
IEB1	60A	блок IEB
IEB2	60A	блок IEB
BLOWER2	20A	дополнительный распределительный блок моторного отсека ( RLY.3)
PRESAFETY SEAT BELT2	30A	блок превентивного натяжения ремней безопасности
PRESAFETY SEAT BELT1	30A	блок превентивного натяжения ремней безопасности
PTC HEATER2	30A	распределительный блок моторного отсека (RLY.5)
PTC HEATER1	30A	распределительный блок моторного отсека (RLY.4)
BLOWER1	50A	распределительный блок моторного отсека (RLY.6)
IEB3	40A	блок IEB
B/A HORN	15A	распределительный блок моторного отсека (RLY.2)
POWER SEAT (RR PASS)1	25A	модуль правого сиденья второго ряда
POWER SEAT (RR PASS)2	20A	модуль правого сиденья второго ряда, привод складывания правого сиденья второго ряда
PTC HEATER3	30A	распределительный блок моторного отсека (RLY.8)
WIPER FRT	30A	электродвигатель переднего стеклоочистителя

Схема блока предохранителей в багажном отделении

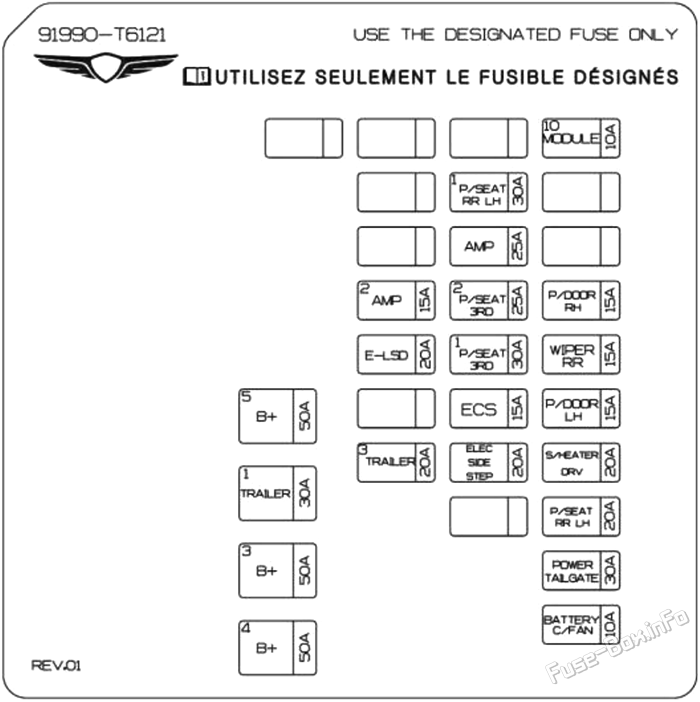

Схема блока предохранителей багажного отделения: Genesis GV80 (2025, 2026)

Назначение предохранителей в блоке багажного отделения (2025-2026)

Обозначение предохранителя	Номинал	Защищаемая цепь
B+5	50A	PDC (предохранители: F29/F36/F38/F46/F48/F49/F53/F56)
TRAILER1	30A	разъём прицепа
B+3	50A	PDC (предохранители: F9/F10/F17/F18F25/F26/F33/F34/F43/F44/F51/F52/F58/F59)
B+4	50A	PDC (предохранители: реле фиксации длительной нагрузки/F4/F12/F20/F37/F47/F54/F55/IPS13 (1CH))
POWER SEAT (RR LH1)	30A	2ND SEAT LH MODULE
AMP	25A	понижающий преобразователь DC-DC, AMP
AM P2	15A	блок мультимедийной системы задних сидений
POWER SEAT (3RD 2)	25A	3RD Модуль сиденья
P/DOOR RH	15A	Водитель/защелка двери для пассажиров, задняя защелка двери RH
E-LSD	20A	модуль управления E-LSD
POWER SEAT (3RD 1)	30A	приводы складывания сидений третьего ряда LH/RH
WIPER RR	15A	реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя
ECS	15A	блок ECS
P/DOOR LH	15A	Водитель/защелка двери для пассажиров, задняя защелка двери LH
TRAILER3	20A	разъём прицепа
ELEC SIDE STEP	20A	Модуль управления боковой ступенькой
SEAT HEATER DRV	20A	модуль электропривода сиденья водителя
POWER SEAT (RR LH2)	20A	модуль левого сиденья второго ряда, привод складывания левого сиденья второго ряда
POWER TAILGATE	30A	модуль электропривода двери багажного отделения
BATTERY C/FAN	10A	BMS Охлаждающий вентилятор
MODULE10	10A	блок управления складыванием задних сидений, DC-DC Преобразователь

Распределительный блок аккумуляторной батареи

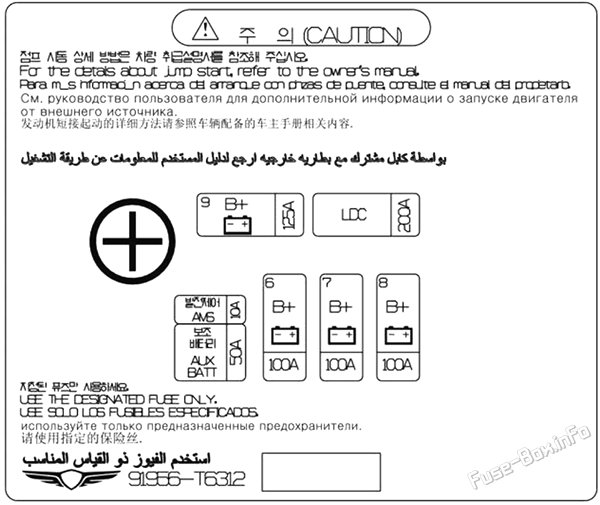

Схема распределительного блока аккумуляторной батареи: Genesis GV80 (2025, 2026)

Обозначение предохранителя	Номинал	Защищаемая цепь
B+9	125A	LHD:: распределительный блок моторного отсека (В+) /RHD:: распределительный блок моторного отсека (функция -F11/F12/F13/F14/F15/F16/F17/F18/F19), PCB Блок (предохранители: F1/F2/F3/F4)
B+6	100A	задний распределительный блок (предохранители: F6/F11/F12/F15/F18/F21, S/B LPJ предохранитель F3)
B+7	100A	задний распределительный блок (предохранители: F13/F16/F19/F22/F24/F25/F26, S/B LPJ предохранитель F4)
B+8	100A	задний распределительный блок (предохранители: F11/F14/F20, S/B LPJ предохранитель F1/F2)
AMS	10A	Датчик аккумуляторной батареи
AUX BATT	50A	вспомогательная литиевая аккумуляторная батарея 12 В

Версия для рынка UK (2021-2024)

Схема блока предохранителей в салоне

Схема блока предохранителей панели приборов: Genesis GV80 (UK) (2021, 2022, 2023)

Назначение элементов блока предохранителей панели приборов: Genesis GV80 (UK) (2021, 2022, 2023)

Схема блока предохранителей #1 в моторном отсеке

Схема подкапотного блока предохранителей №1: Genesis GV80 (UK) (2021, 2022, 2023)

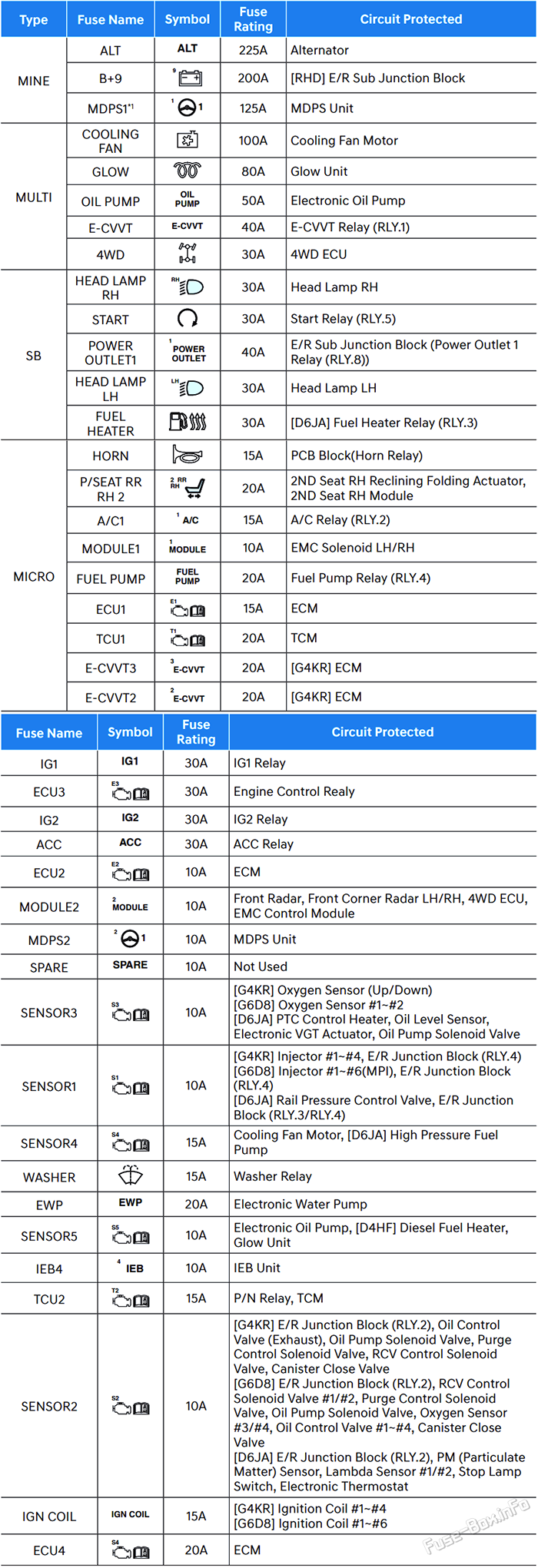

Назначение элементов подкапотного блока предохранителей №1: Genesis GV80 (UK) (2021, 2022, 2023)

Схема блока предохранителей #2 в моторном отсеке

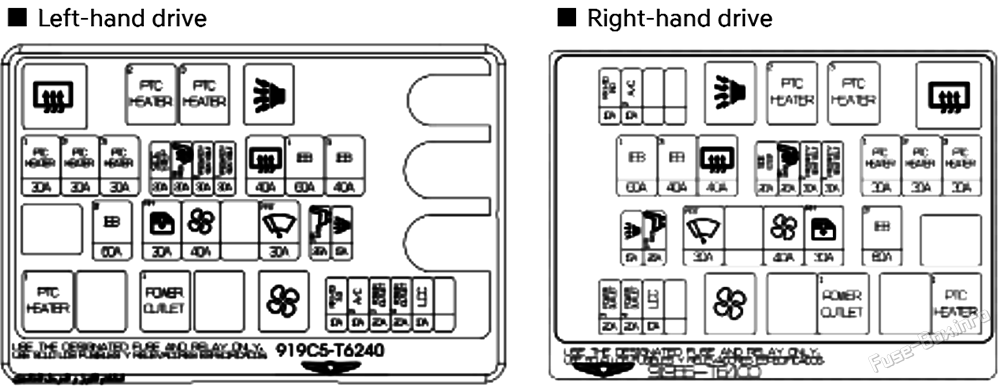

Схема подкапотного блока предохранителей №2: Genesis GV80 (UK) (2021, 2022, 2023)

Назначение элементов подкапотного блока предохранителей №2: Genesis GV80 (UK) (2021, 2022, 2023)

Схема блока предохранителей в багажном отделении

Схема блока предохранителей багажного отделения: Genesis GV80 (UK) (2021, 2022, 2023)

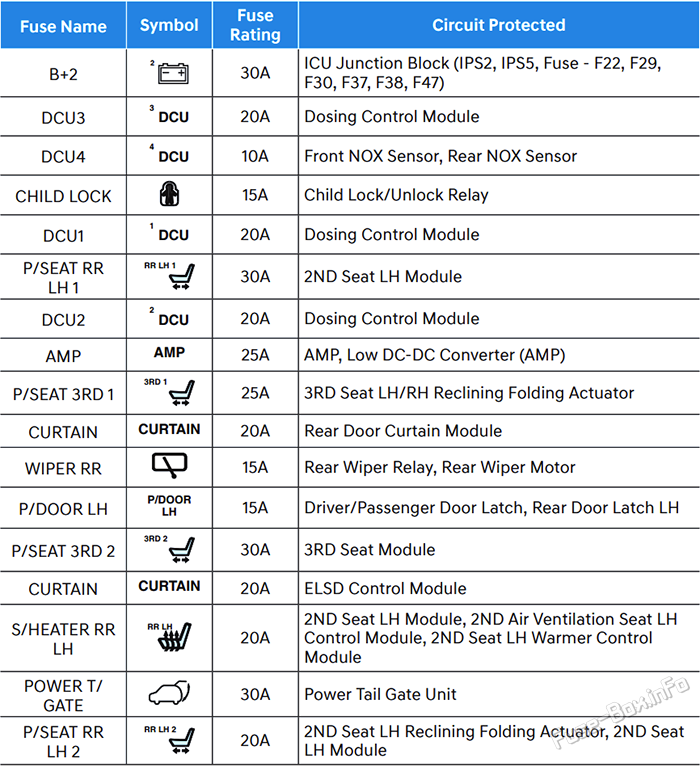

Назначение элементов блока предохранителей багажного отделения: Genesis GV80 (UK) (2021, 2022, 2023)

Распределительный блок аккумуляторной батареи Схема распределительного блока аккумуляторной батареи: Genesis GV80 (UK) (2021, 2022, 2023)

Описание назначения предохранителей в распределительном блоке аккумуляторной батареи: Genesis GV80 (UK) (2021, 2022, 2023)

Дополнительная информация: Genesis GV80 2021-2023

Предохранители и реле Genesis GV80 2021-2023 годов: расположение блоков, схемы, номера, номиналы и назначение защищаемых цепей для разных комплектаций.
