Предохранители и реле GMC Acadia (2007-2016)

Схемы относятся к указанным годам и вариантам GMC Acadia (2007-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.

Схема предохранителей GMC Acadia 2007-2016

Предохранители прикуривателя (розетка)расположены в блоке предохранителей в моторном отсеке (см. предохранители «ПРИГИГАР» (с 2011 г.: прикуриватель), «ВЫХОД ЭЛЕКТРОПИТАНИЯ» (разъем питания), «ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ» (вспомогательный источник питания) и «РР АПО» (разъем питания заднего дополнительного оборудования). )).

Оглавление

Расположение блока предохранителей

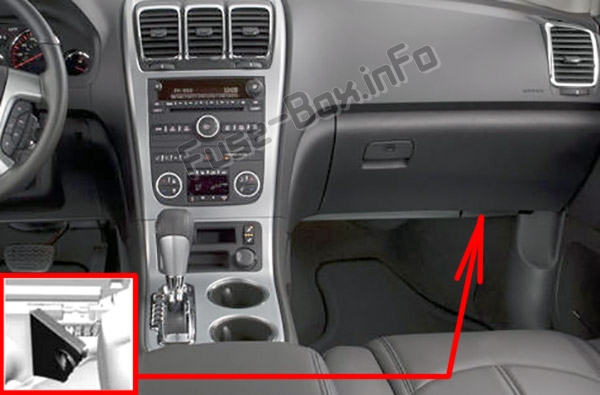

Приборная доска

Блок предохранителей панели приборов расположен под панелью приборов со стороны пассажира автомобиля. Приборная доска

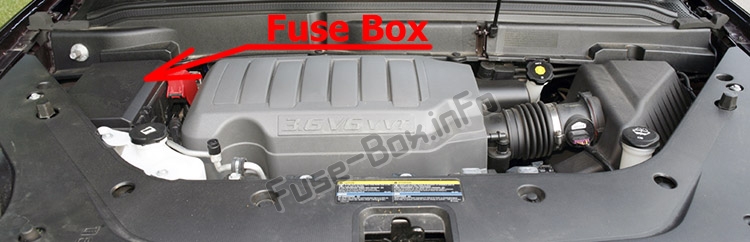

Моторного отсека

Блок предохранителей под капотом находится в моторном отсеке со стороны пассажира. Моторного отсека

Схемы блока предохранителей

2007, 2008

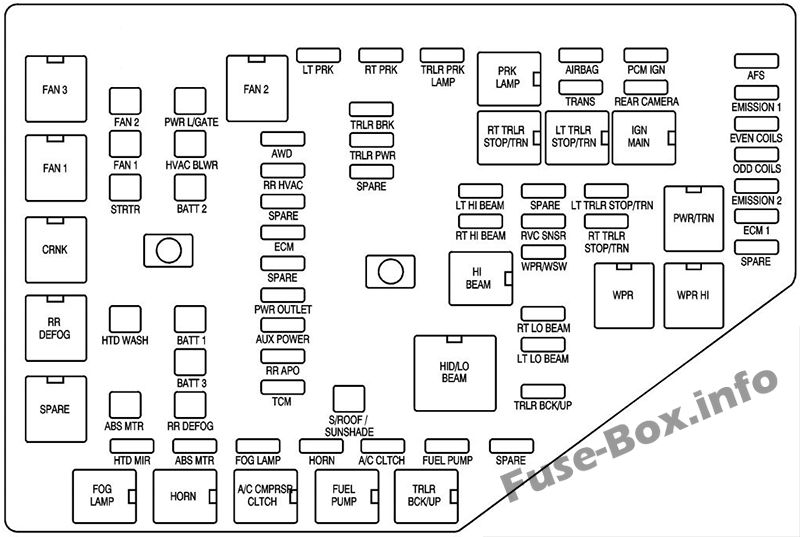

Моторного отсека

Назначение предохранителей в моторном отсеке (2007, 2008)

№	Применение
ЛТ ПРК	Левый стояночный фонарь
РТ ПРК	Правый стояночный фонарь
ТРЛР ФРК ЛАМПА	Габаритные огни прицепа
ВОЗДУШНАЯ ПОДУШКА	Система подушек безопасности
ПКМ ЗАЖИГАНИЕ	Зажигание модуля управления силовым агрегатом
AFS	Адаптивная система переднего освещения
ТРАНС	Передача инфекции
ЗАДНЯЯ КАМЕРА	Задняя камера
ЭМИССИЯ 1	Антиблокировочная тормозная система 2
ТРЛР БРК	Тормоз прицепа
AWD	Система полного привода
ТРЛР PWR	Мощность прицепа
ДАЖЕ КАТУШКИ	Даже катушки инжектора
ОВКВ	Задний климат-контроль
ЗАПАСНОЙ	Запасной
НЕЧЕТНЫЕ КАТУШКИ	Нечетные катушки инжектора
ЗАПАСНОЙ	Запасной
ДАЛЬНИЙ ЛУЧ	Левая фара дальнего света
ЗАПАСНОЙ	Запасной
ЛТ ТРЛР СТОП/ТРН	Левый стоп-сигнал и указатель поворота прицепа
ЭМИССИЯ 2	Эмиссия 2
ECM	Модуль управления двигателем
РТ ДАЛЬНИЙ ЛУЧ	Правая фара дальнего света
РВК СНСР	Датчик регулируемого напряжения
RT TRLR STOP/TRN	Правый стоп-сигнал и указатель поворота прицепа
ЕСМ 1	Модуль управления двигателем 1
ЗАПАСНОЙ	Запасной
WPR/WSW	Стеклоочиститель/омыватель ветрового стекла
ЗАПАСНОЙ	Запасной
ВЫХОД ЭЛЕКТРОПИТАНИЯ	Розетка
ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ	Вспомогательная мощность
ЛУЧ ВЕРТ.	Правая фара ближнего света
РР АПО	Задняя розетка для аксессуаров
LT LO BEAM	Левая фара ближнего света
TCM	Модуль управления коробкой передач
TRLR НАЗАД/ВВЕРХ	Фонари заднего хода прицепа
ХТД МИР	Наружное зеркало заднего вида с подогревом
АБС ССО	Электродвигатель антиблокировочной тормозной системы
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары
HORN	Horn
МУФТА КОНДИЦИОНЕРА	Муфта кондиционера
ТОПЛИВНЫЙ НАСОС	Топливный насос
ЗАПАСНОЙ	Запасной

J-образные предохранители:
ВЕНТИЛЯТОР 2	Охлаждающий вентилятор 2
PWR L/ВОРОТ	Задняя дверь с электроприводом
ВЕНТИЛЯТОР 1	Охлаждающий вентилятор 1
ОВКВ BLWR	Вентилятор системы климат-контроля
STRTR	Стартер
БАТТ2	Батарея 2
HTDWASH	Система омывателя ветрового стекла с подогревом
БАТТ1	Батарея 1
БАТТ3	Батарея 3
АБС ССО	Электродвигатель антиблокировочной тормозной системы
RR DEFOG	Задний обогреватель
S/КРЫША/Солнцезащитный козырек	Люк, Зонт

Реле:
ВЕНТИЛЯТОР 3	Охлаждающий вентилятор 3
ВЕНТИЛЯТОР 2	Охлаждающий вентилятор 2
ФРК ЛАМПА	Парковая лампа
ВЕНТИЛЯТОР 1	Охлаждающий вентилятор 1
RT TRLR STOP/TRN	Правый стоп-сигнал и указатель поворота прицепа
ЛТ ТРЛР СТОП/ТРН	Левый стоп-сигнал и указатель поворота прицепа
IGN	Зажигание Основное
CRNK	Коммутируемая мощность
PWR/ТРН	Силовой агрегат
ДАЛЬНИЙ ЛУЧ	Фары дальнего света
WPR	Стеклоочиститель
ВПРИЗ	Стеклоочиститель на высокой скорости
RR DEFOG	Обогрев заднего стекла
HID/LO BEAM	Фары ближнего света с газоразрядными лампами высокой интенсивности (HID)
ЗАПАСНОЙ	Запасной
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары
HORN	Horn
МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА	Муфта компрессора кондиционера
ТОПЛИВНЫЙ НАСОС	Топливный насос
TRLR НАЗАД/ВВЕРХ	Фонари заднего хода прицепа

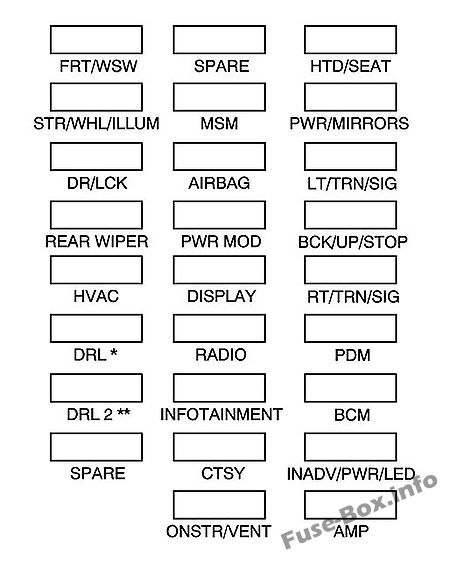

Панель приборов, сторона предохранителей

Назначение предохранителей в панели приборов (2007, 2008)

Name	Применение
FRT/WSW	Стеклоочиститель переднего стекла
ЗАПАСНОЙ	Запасной
ХТД/СИДЕНЬЕ	Передние сиденья с подогревом
СИЛ/БХЛ/ИЛЛУМ	Подсветка рулевого колеса
MSM	Модуль сиденья с памятью
PWR/ЗЕРКАЛА	Зеркала с электроприводом
DR/LCK	Дверные замки
ВОЗДУШНАЯ ПОДУШКА	Система подушек безопасности
ЛТ/РН/SIG	Сигнал поворота со стороны водителя
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ	Стеклоочиститель заднего стекла
МОД.МОЩ.МОЩ.	Модуль PassKey, модуль управления кузовным оборудованием
НАЗАД/ВВЕРХ/СТОП	Фонари заднего хода, стоп-сигналы
HVAC	Система климат-контроля
ОТОБРАЖАТЬ	Отображать
РТ/РН/SIG	Боковой указатель поворота со стороны пассажира
DRL	Дневные ходовые огни
РАДИО	Радио
PDM	Зеркала с электроприводом, открытие задней двери
ДХО 2	Информационно-развлекательная система
ИНФОРМАЦИОННО-РАЗВЛЕКАТЕЛЬНАЯ	Информационно-развлекательная система
BCM	Модуль управления кузовом
ЗАПАСНОЙ	Запасной
CTSY	Купольные светильники
НАД/ПИТАНИЕ/СВЕТОДИОД	Внутренние лампы
ОНСТ/ВЕНТ	Выбросы
AMP	Аудио усилитель

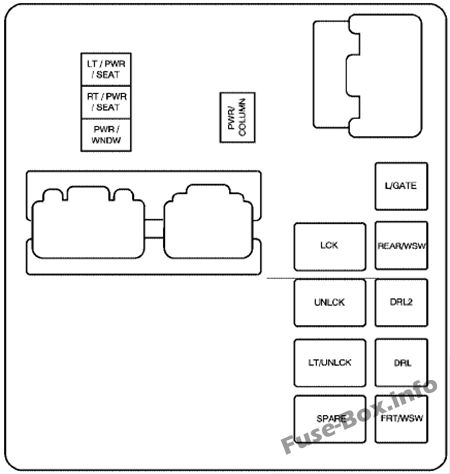

Панель приборов, сторона реле

Назначение реле в щитке приборов (2007, 2008)

Name	Применение
ЛТ/ПВР/СИДЕНЬЕ	Реле сиденья с электроприводом со стороны водителя
РТ/ПВР/СИДЕНЬЕ	Реле сиденья пассажира с электроприводом
PWR/WNDW	Реле питания Windows
МОЩНОСТЬ/КОЛОНКА	Реле рулевой колонки с усилителем
Л/ВОРОТА	Реле задней двери
LCK	Реле блокировки питания
ЗАД/ЗЮЗ	Реле омывателя заднего стекла
ООН ЛКК	Реле разблокировки питания
DRL2	Реле дневных ходовых огней 2
LT/UNLCK	Реле разблокировки со стороны водителя
DRL	Реле дневных ходовых огней
ЗАПАСНОЙ	Запасной
FRT/WSW	Реле омывателя ветрового стекла

2009, 2010

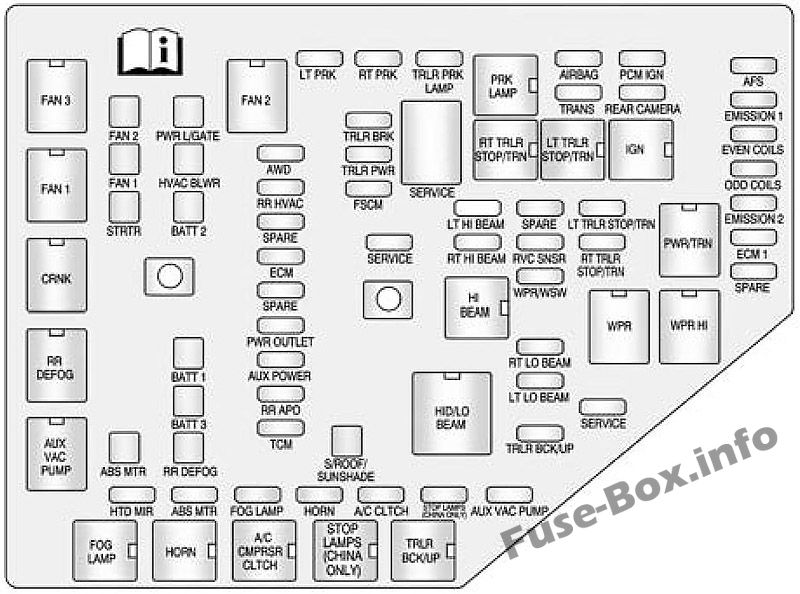

Моторного отсека

Назначение предохранителей в моторном отсеке (2009, 2010)

Name	Применение
МУФТА КОНДИЦИОНЕРА	Муфта кондиционера
АБС ССО	Антиблокировочная тормозная система (ABS) Мотор
AFS	Адаптивная система переднего освещения
ВОЗДУШНАЯ ПОДУШКА	Система подушек безопасности
ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ	Вспомогательная мощность
ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC	Вспомогательный вакуумный насос
AWD	Система полного привода
БАТТ1	Батарея 1
БАТТ2	Батарея 2
БАТТ3	Батарея 3
ECM	Модуль управления двигателем
ЕСМ 1	Модуль управления двигателем 1
ЭМИССИЯ 1	Эмиссия 1
ЭМИССИЯ 2	Эмиссия 2
ДАЖЕ КАТУШКИ	Даже катушки инжектора
ВЕНТИЛЯТОР 1	Охлаждающий вентилятор 1
ВЕНТИЛЯТОР 2	Охлаждающий вентилятор 2
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары
FSCM	Модуль управления топливной системой
HORN	Horn
ПРОМЫВКА ГТД	Жидкость омывателя ветрового стекла с подогревом
ХТД МИР	Наружное зеркало заднего вида с подогревом
ОВКВ BLWR	Вентилятор отопления, вентиляции и кондиционирования воздуха
ДАЛЬНИЙ ЛУЧ	Левая фара дальнего света
LT LO BEAM	Левая фара ближнего света
ЛТРРК	Левый стояночный фонарь
ЛТ ТРЛР СТОП/ТРН	Левый стоп-сигнал и указатель поворота прицепа
НЕЧЕТНЫЕ КАТУШКИ	Нечетные катушки инжектора
ПКМ ЗАЖИГАНИЕ	Зажигание модуля управления силовым агрегатом
PWR L/ВОРОТ	Задняя дверь с электроприводом
ВЫХОД ЭЛЕКТРОПИТАНИЯ	Розетка
ЗАДНЯЯ КАМЕРА	Задняя камера
РР АПО	Задняя розетка для аксессуаров
RR DEFOG	Задний обогреватель
ОВКВ	Задний климат-контроль
РТ ДАЛЬНИЙ ЛУЧ	Правая фара дальнего света
ЛУЧ ВЕРТ.	Правая фара ближнего света
РТПК	Правый стояночный фонарь
RT TRLR STOP/TRN	Правый стоп-сигнал и указатель поворота прицепа
РВК СНСР	Датчик регулируемого напряжения
S/КРЫША/Солнцезащитный козырек	Люк на крыше
ЗАПАСНОЙ	Запасной
Стоп-сигналы (только для Китая)	Стоп-сигналы (только для Китая)
STRTR	Стартер
TCM	Модуль управления коробкой передач
ТРАНС	Передача инфекции
TRLR BCKAJP	Фонари заднего хода прицепа
ТРЛР БРК	Тормоз прицепа
ТРЛР ПРКЛАМПА	Габаритные огни прицепа
ТРЛР PWR	Мощность прицепа
WPR/WSW	Стеклоочиститель/омыватель ветрового стекла

Реле:
МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА	Муфта компрессора кондиционера
ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC	Вспомогательный вакуумный насос
CRNK	Коммутируемая мощность
ВЕНТИЛЯТОР 1	Охлаждающий вентилятор 1
ВЕНТИЛЯТОР 2	Охлаждающий вентилятор 2
ВЕНТИЛЯТОР 3	Охлаждающий вентилятор 3
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары
ДАЛЬНИЙ ЛУЧ	Фары дальнего света
HID/LO BEAM	Фары ближнего света с газоразрядными лампами высокой интенсивности (HID)
HORN	Horn
IGN	Зажигание Основное
ЛТ ТРЛР СТОП/ТРН	Левый стоп-сигнал и указатель поворота прицепа
ФРК ЛАМПА	Парковая лампа
PWR/ТРН	Силовой агрегат
RR DEFOG	Обогрев заднего стекла
RT TRLR STOP/TRN	Правый стоп-сигнал и указатель поворота прицепа
Стоп-сигналы (только для Китая)	Стоп-сигналы (только для Китая)
TRLR НАЗАД/ВВЕРХ	Фонари заднего хода прицепа
WPR	Стеклоочиститель
ВПРИЗ	Стеклоочиститель на высокой скорости

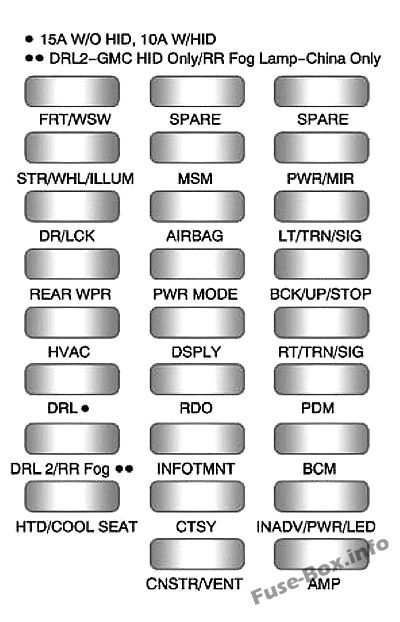

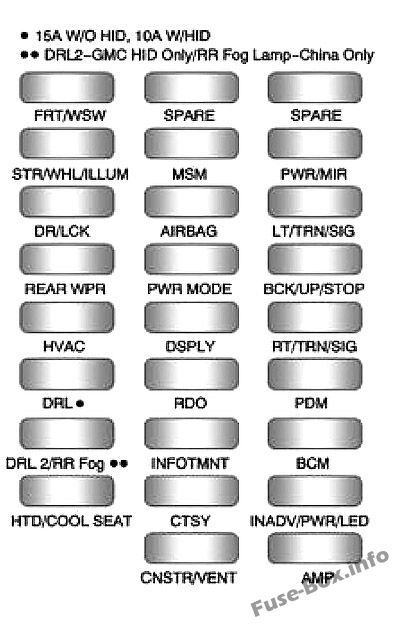

Панель приборов, сторона предохранителей

Назначение предохранителей в панели приборов (2009, 2010)

Name	Применение
ВОЗДУШНАЯ ПОДУШКА	Воздушная подушка
AMP	Усилитель
НАЗАД/ВВЕРХ/СТОП	Фонарь заднего хода/стоп-сигнал
BCM	Модуль управления кузовом
ЦНСТР/ВЕНТ	Вентиляция канистры
CTSY	Учтивость
DR/LCK	Дверные замки
DRL	Дневные ходовые огни
ДХО 2	Только GMC HID/Задние противотуманные фары — только для Китая
ДСПЛИ	Отображать
FRT/WSW	Омыватель ветрового стекла
HTD/ХОЛОДНОЕ СИДЕНЬЕ	Сиденья с подогревом/охлаждением
HVAC	Отопление, вентиляция, кондиционирование
IADV/PWR/LED	Непреднамеренный индикатор питания
ИНФОРМНТ	Информационно-развлекательная система
ЛТ/РН/SIG	Сигнал поворота со стороны водителя
MSM	Модуль сиденья с памятью
PDM	Зеркала с электроприводом, открытие задней двери
РЕЖИМ ПИТАНИЯ	Режим мощности
PWR/МИР	Зеркала с электроприводом
RDO	Радио
ЗАДНИЙ WPR	Задний стеклоочиститель
РТ/РН/SIG	Сигнал поворота со стороны пассажира
ЗАПАСНОЙ	Запасной
ЗАПАСНОЙ	Запасной
СИЛ/БХЛ/ИЛЛУМ	Подсветка рулевого колеса

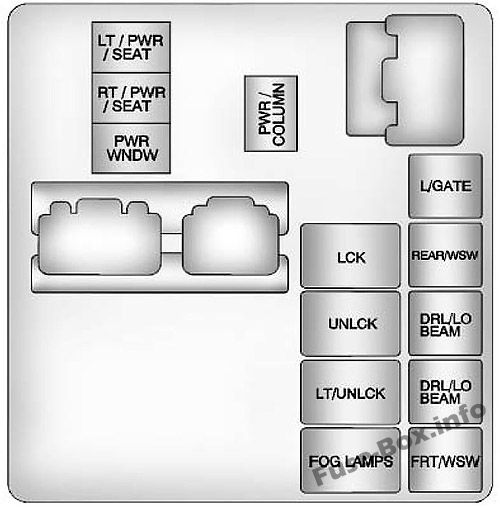

Панель приборов, сторона реле

Назначение реле в щитке приборов (2009, 2010)

Реле	Применение
ЛТ/ПВР/СИДЕНЬЕ	Реле сиденья с электроприводом со стороны водителя
РТ/ПВР/СИДЕНЬЕ	Реле сиденья пассажира с электроприводом
PWR/WNDW	Реле питания Windows
МОЩНОСТЬ/КОЛОНКА	Реле рулевой колонки с усилителем
Л/ВОРОТА	Реле задней двери
LCK	Реле блокировки питания
ЗАД/ЗЮЗ	Реле омывателя заднего стекла
ООН ЛКК	Реле разблокировки питания
DRL2	Реле дневных ходовых огней 2
LT/UNLCK	Реле разблокировки со стороны водителя
DRL	Реле дневных ходовых огней
ЗАПАСНОЙ	Запасной
FRT/WSW	Реле омывателя ветрового стекла

2011, 2012

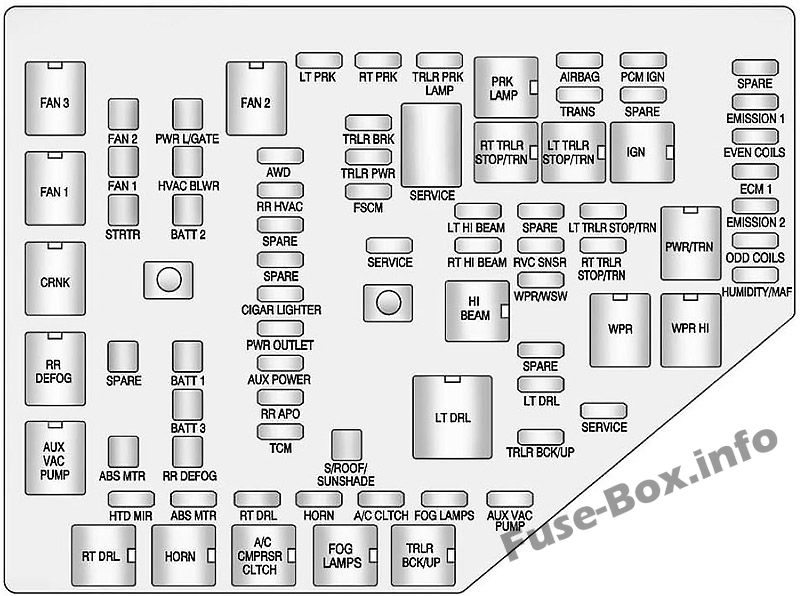

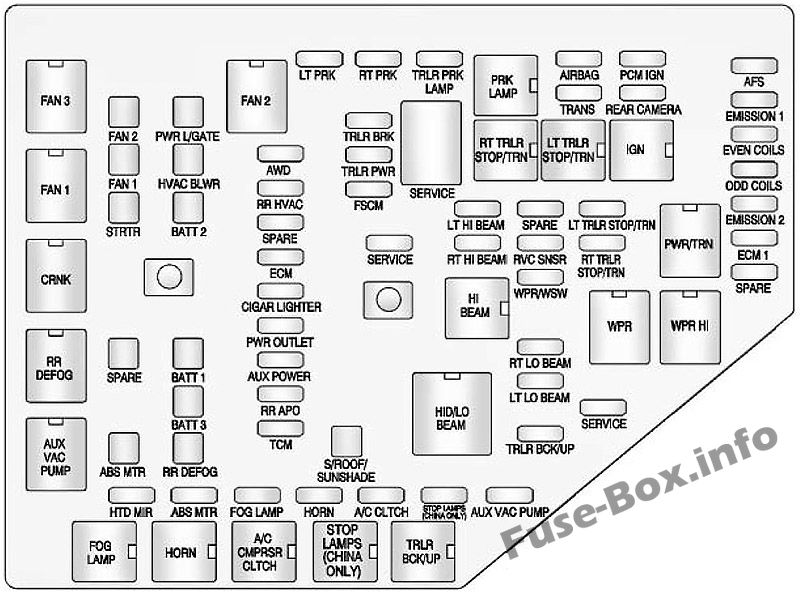

Моторного отсека

Назначение предохранителей в моторном отсеке (2011, 2012)

Name	Применение
МУФТА КОНДИЦИОНЕРА	Муфта кондиционера
АБС ССО	Антиблокировочная тормозная система (ABS) Мотор
AFS	Адаптивная система переднего освещения
ВОЗДУШНАЯ ПОДУШКА	Система подушек безопасности
ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ	Вспомогательная мощность
ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC	Вспомогательный вакуумный насос
AWD	Система полного привода
БАТТ1	Батарея 1
БАТТ2	Батарея 2
БАТТ3	Батарея 3
ЗАЖИГАЛКА	Зажигалка
ECM	Модуль управления двигателем
ЕСМ 1	Модуль управления двигателем 1
ЭМИССИЯ 1	Эмиссия 1
ЭМИССИЯ 2	Эмиссия 2
ДАЖЕ КАТУШКИ	Даже катушки инжектора
ВЕНТИЛЯТОР 1	Охлаждающий вентилятор 1
ВЕНТИЛЯТОР 2	Охлаждающий вентилятор 2
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары
FSCM	Модуль управления топливной системой
HORN	Horn
ХТД МИР	Наружное зеркало заднего вида с подогревом
ОВКВ BLWR	Вентилятор отопления, вентиляции и кондиционирования воздуха
ДАЛЬНИЙ ЛУЧ	Левая фара дальнего света
LT LO BEAM	Левая фара ближнего света
ЛТРРК	Левый стояночный фонарь
ЛТ ТРЛР СТОП/ТРН	Левый стоп-сигнал и указатель поворота прицепа
НЕЧЕТНЫЕ КАТУШКИ	Нечетные катушки инжектора
ПКМ ЗАЖИГАНИЕ	Зажигание модуля управления силовым агрегатом
PWR L/ВОРОТ	Задняя дверь с электроприводом
ВЫХОД ЭЛЕКТРОПИТАНИЯ	Розетка
ЗАДНЯЯ КАМЕРА	Задняя камера
РР АПО	Задняя розетка для аксессуаров
RR DEFOG	Задний обогреватель
ОВКВ	Задний климат-контроль
РТ ДАЛЬНИЙ ЛУЧ	Правая фара дальнего света
ЛУЧ ВЕРТ.	Правая фара ближнего света
РТПК	Правый стояночный фонарь
RT TRLR STOP/TRN	Правый стоп-сигнал и указатель поворота прицепа
РВК СНСР	Датчик регулируемого напряжения
S/КРЫША/Солнцезащитный козырек	Люк на крыше
ЗАПАСНОЙ	Запасной
Стоп-сигналы (только для Китая)	Стоп-сигналы (только для Китая)
STRTR	Стартер
TCM	Модуль управления коробкой передач
ТРАНС	Передача инфекции
TRLR НАЗАД/ВВЕРХ	Фонари заднего хода прицепа
ТРЛР БРК	Тормоз прицепа
ТРЛР ФРК ЛАМПА	Габаритные огни прицепа
ТРЛР PWR	Мощность прицепа
WPR/WSW	Стеклоочиститель/омыватель ветрового стекла

Реле
МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА	Муфта компрессора кондиционера
ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC	Вспомогательный вакуумный насос
CRNK	Коммутируемая мощность
ВЕНТИЛЯТОР 1	Охлаждающий вентилятор 1
ВЕНТИЛЯТОР 2	Охлаждающий вентилятор 2
ВЕНТИЛЯТОР 3	Охлаждающий вентилятор 3
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары
ДАЛЬНИЙ ЛУЧ	Фары дальнего света
HID/LO BEAM	Фары ближнего света с газоразрядными лампами высокой интенсивности (HID)
HORN	Horn
IGN	Зажигание Основное
ЛТ ТРЛР СТОП/ТРН	Левый стоп-сигнал и указатель поворота прицепа
ФРК ЛАМПА	Парковая лампа
PWR/ТРН	Силовой агрегат
RR DEFOG	Обогрев заднего стекла
RT TRLR STOP/TRN	Правый стоп-сигнал и указатель поворота прицепа
Стоп-сигналы (только для Китая)	Стоп-сигналы (только для Китая)
TRLR НАЗАД/ВВЕРХ	Фонари заднего хода прицепа
WPR	Стеклоочиститель
ВПРИЗ	Стеклоочиститель на высокой скорости

Панель приборов, сторона предохранителей

Назначение предохранителей в панели приборов (2011, 2012)

Name	Применение
ВОЗДУШНАЯ ПОДУШКА	Воздушная подушка
AMP	Усилитель
НАЗАД/ВВЕРХ/СТОП	Фонарь заднего хода/стоп-сигнал
BCM	Модуль управления кузовом
ЦНСТР/ВЕНТ	Вентиляция канистры
CTSY	Учтивость
DR/LCK	Дверные замки
DRL	Дневные ходовые огни
ДХО 2	Только GMC HID/Задние противотуманные фары — только для Китая
ДСПЛИ	Отображать
FRT/WSW	Омыватель ветрового стекла
HTD/ХОЛОДНОЕ СИДЕНЬЕ	Сиденья с подогревом/охлаждением
HVAC	Отопление, вентиляция, кондиционирование
IADV/PWR/LED	Непреднамеренный индикатор питания
ИНФОРМНТ	Информационно-развлекательная система
ЛТ/РН/SIG	Сигнал поворота со стороны водителя
MSM	Модуль сиденья с памятью
PDM	Зеркала с электроприводом, открытие задней двери
РЕЖИМ ПИТАНИЯ	Режим мощности
PWR/МИР	Зеркала с электроприводом
RDO	Радио
ЗАДНИЙ WPR	Задний стеклоочиститель
РТ/РН/SIG	Сигнал поворота со стороны пассажира
ЗАПАСНОЙ	Запасной
СИЛ/БХЛ/ИЛЛУМ	Подсветка рулевого колеса

Реле
ЛТ/ПВР/СИДЕНЬЕ	Реле сиденья с электроприводом со стороны водителя
РТ/ПВР/СИДЕНЬЕ	Реле сиденья пассажира с электроприводом
PWR/WNDW	Реле питания Windows
МОЩНОСТЬ/КОЛОНКА	Реле рулевой колонки с усилителем
Л/ВОРОТА	Реле задней двери
LCK	Реле блокировки питания
ЗАД/ЗЮЗ	Реле омывателя заднего стекла
ООН ЛКК	Реле разблокировки питания
DRL2	Реле дневных ходовых огней 2
LT/UNLCK	Реле разблокировки со стороны водителя
DRL	Реле дневных ходовых огней
ЗАПАСНОЙ	Запасной
FRT/WSW	Реле омывателя ветрового стекла

Панель приборов, сторона реле

Назначение реле в щитке приборов (2011, 2012)

Реле	Применение
ЛТ/ПВР/СИДЕНЬЕ	Реле сиденья с электроприводом со стороны водителя
РТ/ПВР/СИДЕНЬЕ	Реле сиденья пассажира с электроприводом
PWR/WNDW	Реле питания Windows
МОЩНОСТЬ/КОЛОНКА	Реле рулевой колонки с усилителем
Л/ВОРОТА	Реле задней двери
LCK	Реле блокировки питания
ЗАД/ЗЮЗ	Реле омывателя заднего стекла
ООН ЛКК	Реле разблокировки питания
DRL2	Реле дневных ходовых огней 2
LT/UNLCK	Реле разблокировки со стороны водителя
DRL	Реле дневных ходовых огней
ЗАПАСНОЙ	Запасной
FRT/WSW	Реле омывателя ветрового стекла

2013, 2014, 2015, 2016

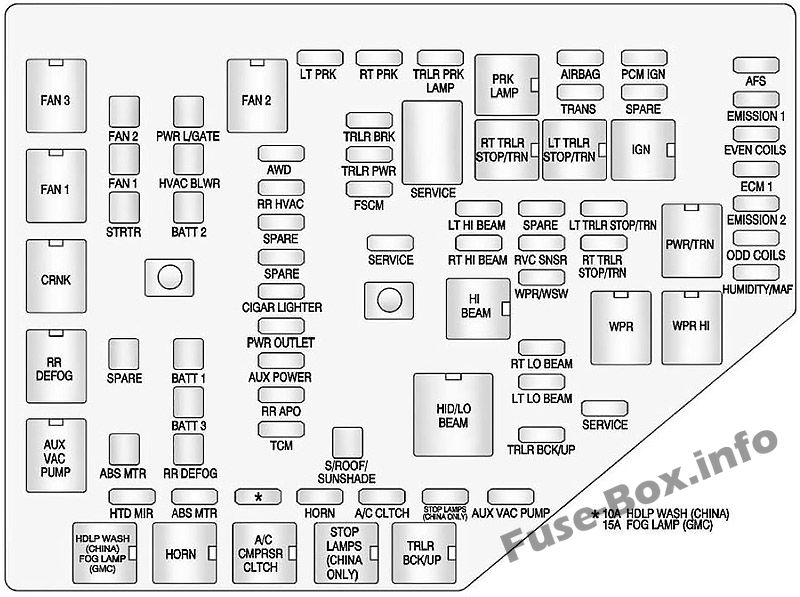

Моторный отсек (HID освещение)

Назначение предохранителей в моторном отсеке (HID Lighting) (2013-2016)

Name	Применение
МУФТА КОНДИЦИОНЕРА	Муфта кондиционера
АБС ССО	Антиблокировочная тормозная система (ABS) Мотор
AFS	Адаптивная система переднего освещения
ВОЗДУШНАЯ ПОДУШКА	Система Airtoag
ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ	Вспомогательная мощность
ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC	Вспомогательный вакуумный насос
AWD	Система полного привода
БАТТ1	Батарея 1
БАТТ2	Батарея 2
БАТТ3	Батарея 3
ЗАЖИГАЛКА	Зажигалка
ЕСМ 1	Модуль управления двигателем 1
ЭМИССИЯ 1	Эмиссия 1
ЭМИССИЯ 2	Эмиссия 2
ДАЖЕ КАТУШКИ	Даже катушки инжектора
ВЕНТИЛЯТОР 1	Охлаждающий вентилятор 1
ВЕНТИЛЯТОР 2	Охлаждающий вентилятор 2
*	Омыватель фар (Китай)/Противотуманные фары (GMC)
FSCM	Модуль управления топливной системой
HORN	Horn
ХТД МИР	Наружное зеркало заднего вида с подогревом
ВЛАЖНОСТЬ/MAF	Датчик влажности/MAF датчик
ОВКВ BLWR	Вентилятор отопления, вентиляции и кондиционирования воздуха
ДАЛЬНИЙ ЛУЧ	Левая фара дальнего света
LT LO BEAM	Левая фара ближнего света
ЛТ ПРК	Левая лампа парсинга
ЛТ ТРЛР СТОП/ТРН	Левый стоп-сигнал и указатель поворота прицепа
НЕЧЕТНЫЕ КАТУШКИ	Нечетные катушки инжектора
ПКМ ЗАЖИГАНИЕ	Зажигание модуля управления силовым агрегатом
PWR L/ВОРОТ	Задняя дверь с электроприводом
ВЫХОД ЭЛЕКТРОПИТАНИЯ	Розетка
РР АПО	Задняя розетка для аксессуаров
RR DEFOG	Задний обогреватель
ОВКВ	Задний климат-контроль
РТ ДАЛЬНИЙ ЛУЧ	Правая фара дальнего света
ЛУЧ ВЕРТ.	Правая фара ближнего света
РТ ПРК	Правый стояночный фонарь
RT TRLR STOP/TRN	Правый стоп-сигнал и указатель поворота прицепа
РВК СНСР	Датчик регулируемого напряжения
S/КРЫША/Солнцезащитный козырек	Люк на крыше
ЗАПАСНОЙ	Запасной
Стоп-сигналы (только для Китая)	Стоп-сигналы (только для Китая)
STRTR	Стартер
TCM	Модуль управления коробкой передач
ТРАНС	Передача инфекции
TRLR НАЗАД/ВВЕРХ	Фонари заднего хода прицепа
ТРЛР БРК	Тормоз прицепа
ТРЛР ПРКЛАМПА	Габаритные огни прицепа
ТРЛР PWR	Мощность прицепа
WPR/WSW	Стеклоочиститель/омыватель ветрового стекла

Реле
МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА	Муфта компрессора кондиционера
ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC	Вспомогательный вакуумный насос
CRNK	Коммутируемая мощность
ВЕНТИЛЯТОР 1	Охлаждающий вентилятор 1
ВЕНТИЛЯТОР 2	Охлаждающий вентилятор 2
ВЕНТИЛЯТОР 3	Охлаждающий вентилятор 3
ПРОМЫВКА HDLP (КИТАЙ) ПРОТИВОТУМАННАЯ ФАРА (GMC)	Омыватель фар (Китай Противотуманные фары (GMC)
ДАЛЬНИЙ ЛУЧ	Фары дальнего света
HID/LO BEAM	Фары ближнего света с газоразрядными лампами высокой интенсивности (HID)
HORN	Horn
IGN	Зажигание Основное
ЛТ ТРЛР СТОП/ТРН	Левый стоп-сигнал и указатель поворота прицепа
ФРК ЛАМПА	Парковая лампа
PWR/ТРН	Силовой агрегат
RR DEFOG	Обогрев заднего стекла
RT TRLR STOP/TRN	Правый стоп-сигнал и указатель поворота прицепа
Стоп-сигналы (только для Китая)	Стоп-сигналы (только для Китая)
TRLR НАЗАД/ВВЕРХ	Фонари заднего хода прицепа
WPR	Стеклоочиститель
WPR привет	Стеклоочиститель на высокой скорости

Моторный отсек (галогенное освещение)

Назначение предохранителей в моторном отсеке (галогенное освещение) (2013-2016 гг.)

Name	Применение
МУФТА КОНДИЦИОНЕРА	Муфта кондиционера
АБС ССО	Антиблокировочная тормозная система (ABS) Мотор
ВОЗДУШНАЯ ПОДУШКА	Система подушек безопасности
ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ	Вспомогательная мощность
ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC	Вспомогательный вакуумный насос
AWD	Система полного привода
БАТТ1	Батарея 1
БАТТ2	Батарея 2
БАТТ3	Батарея 3
ЗАЖИГАЛКА	Зажигалка
ЕСМ 1	Модуль управления двигателем 1
ЭМИССИЯ 1	Эмиссия 1
ЭМИССИЯ 2	Эмиссия 2
ДАЖЕ КАТУШКИ	Даже катушки инжектора
ВЕНТИЛЯТОР 1	Охлаждающий вентилятор 1
ВЕНТИЛЯТОР 2	Охлаждающий вентилятор 2
РТДРЛ	Правый дневной ходовой огонь
FSCM	Модуль управления топливной системой
HORN	Horn
ХТД МИР	Наружное зеркало заднего вида с подогревом
ВЛАЖНОСТЬ/MAF	Датчик влажности/MAF датчик
ОВКВ BLWR	Вентилятор отопления, вентиляции и кондиционирования воздуха
ДАЛЬНИЙ ЛУЧ	Левая фара дальнего света
ЛТ ДХО	Левый дневной ходовой огонь
ЛТ ПРК	Левая лампа Parldng
ЛТ ТРЛР СТОП/ТРН	Левый стоп-сигнал и указатель поворота прицепа
НЕЧЕТНЫЕ КАТУШКИ	Нечетные катушки инжектора
ПКМ ЗАЖИГАНИЕ	Зажигание модуля управления силовым агрегатом
PWR L/ВОРОТ	Задняя дверь с электроприводом
ВЫХОД ЭЛЕКТРОПИТАНИЯ	Розетка
РР АПО	Задняя розетка для аксессуаров
RR DEFOG	Задний обогреватель
ОВКВ	Задний климат-контроль
РТ ДАЛЬНИЙ ЛУЧ	Правая фара дальнего света
ЛУЧ ВЕРТ.	Правая фара ближнего света
РТ ПРК	Правый стояночный фонарь
RT TRLR STOP/TRN	Правый стоп-сигнал и указатель поворота прицепа
РВК СНСР	Датчик регулируемого напряжения
S/КРЫША/Солнцезащитный козырек	Люк на крыше
ОКАЗАНИЕ УСЛУГ	Сервисный ремонт
ЗАПАСНОЙ	Запасной
ПРОТИВОТУМАННЫЕ ФАРЫ	ЛАМПЫ Противотуманные фары
STRTR	Стартер
TCM	Модуль управления коробкой передач
ТРАНС	Передача инфекции
TRLR НАЗАД/ВВЕРХ	Фонари заднего хода прицепа
ТРЛР БРК	Тормоз прицепа
ТРЛР ФРК ЛАМПА	Габаритные огни прицепа
ТРЛР PWR	Мощность прицепа
WPR/WSW	Стеклоочиститель/омыватель ветрового стекла

Реле
МУФТА КОМПРЕССОРА КОНДИЦИОНЕРА	Муфта компрессора кондиционера
ВСПОМОГАТЕЛЬНЫЙ НАСОС VAC	Вспомогательный вакуумный насос
CRNK	Коммутируемая мощность
ВЕНТИЛЯТОР 1	Охлаждающий вентилятор 1
ВЕНТИЛЯТОР 2	Охлаждающий вентилятор 2
ВЕНТИЛЯТОР 3	Охлаждающий вентилятор 3
РТДРЛ	Правый дневной ходовой огонь
ДАЛЬНИЙ ЛУЧ	Фары дальнего света
ЛТ ДХО	Левый дневной ходовой огонь
HORN	Horn
IGN	Зажигание Основное
ЛТ ТРЛР СТОП/ТРН	Левый стоп-сигнал и указатель поворота прицепа
ФРК ЛАМПА	Парковая лампа
PWR/ТРН	Силовой агрегат
RR DEFOG	Обогрев заднего стекла
RT TRLR STOP/TRN	Правый стоп-сигнал и указатель поворота прицепа
ПРОТИВОТУМАННЫЕ ФАРЫ	Противотуманные фары
TRLR НАЗАД/ВВЕРХ	Фонари заднего хода прицепа
WPR	Стеклоочиститель
WPR привет	Стеклоочиститель на высокой скорости

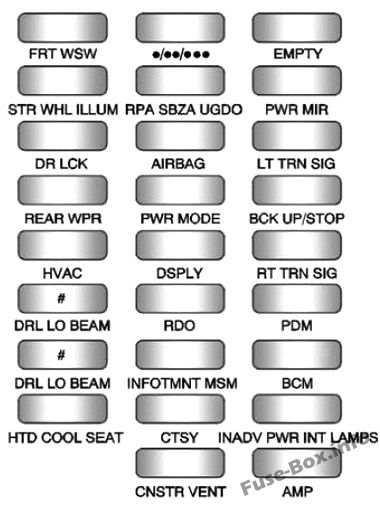

Панель приборов, сторона предохранителей

Назначение предохранителей в панели приборов (2013-2016 гг.)

Name	Применение
ВОЗДУШНАЯ ПОДУШКА	Эйрхаг
AMP	Усилитель
BCM/ВВЕРХ/СТОП	Фонарь заднего хода/стоп-сигнал
BCM	Модуль управления кузовом
ЦНСТР/ВЕНТ	Вентиляция канистры
CTSY	Учтивость
ДР ЛСК	Дверные замки
ДРЛ7ЛО ЛУЧ	Реле дневных ходовых огней/реле фар ближнего света
ДСПЛИ	Отображать
ПУСТОЙ	Пустой
FRTWSW	Омыватель ветрового стекла
HTD/ХОЛОДНОЕ СИДЕНЬЕ	Сиденья с подогревом/охлаждением
HVAC	Отопление, вентиляция, кондиционирование
INADV PWR INT ЛАМПА	Непреднамеренное включение/выключение ламп внутреннего освещения
ИНФОТМНТ/МСМ	Информационно-развлекательная система/модуль сиденья с памятью
LT TRN SIG	Сигнал поворота со стороны водителя
PDM	Зеркала с электроприводом, открытие задней двери
РЕЖИМ ПИТАНИЯ	Режим мощности
PWRMIR	Зеркала с электроприводом
RDO	Радио
ЗАДНИЙ WPR	Задний стеклоочиститель
РПА/СБЗА/УГДО	Система помощи при парковке сзади/предупреждение о боковой слепой зоне/универсальное устройство открывания гаражных ворот
РТ ТРН СИГ	Сигнал поворота со стороны пассажира
STR WHL ILLUM	Подсветка рулевого колеса
#	GMC НЕ HID = Ближний свет
*	GMC NON HID = Высокий затвор
**	Шевроле = противотуманные фары
***	Buick China = Задний противотуманный фонарь

Панель приборов, сторона реле

Назначение реле в щитке приборов (2013-2016)

Реле	Применение
ЛТ/ПВР/СИДЕНЬЕ	Реле сиденья с электроприводом со стороны водителя
РТ/ПВР/СИДЕНЬЕ	Реле сиденья пассажира с электроприводом
PWR/WNDW	Реле питания Windows
МОЩНОСТЬ/КОЛОНКА	Реле рулевой колонки с усилителем
Л/ВОРОТА	Реле задней двери
LCK	Реле блокировки питания
ЗАД/ЗЮЗ	Реле омывателя заднего стекла
ООН ЛКК	Реле разблокировки питания
ДХО/LO BEAM	Реле дневных ходовых огней/реле фар ближнего света
LT/UNLCK	Реле разблокировки со стороны водителя
ДХО/LO BEAM	Реле дневных ходовых огней (при наличии)
ПРОТИВОТУМАННЫЕ ФАРЫ	Реле противотуманных фар (Chevy)
FRT/WSW	Реле омывателя ветрового стекла
