Предохранители и реле GMC Acadia (2017-2022..)
Схемы относятся к указанным годам и вариантам GMC Acadia (2017-2022..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Схема предохранителей GMC Acadia 2017-2022..
Предохранители прикуривателя (розетка) в GMC Acadia являются автоматический выключатель F42 (дополнительная розетка питания/прикуриватель) в блоке предохранителей приборной панели и автоматический выключатель CB3 (задняя дополнительная розетка питания) в блоке предохранителей в заднем отсеке.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

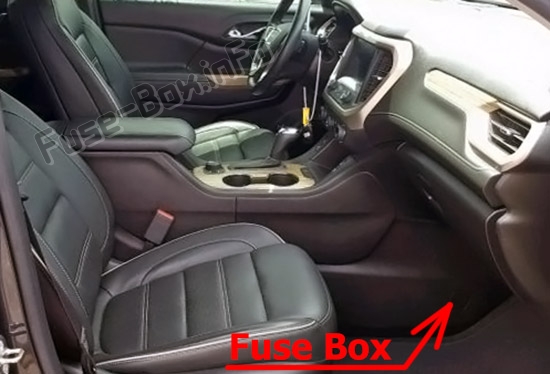

Блок предохранителей панели приборов находится внутри центральной консоли со стороны пассажира за панелью.
Откройте дверцу панели предохранителей или снимите панель со стороны пассажира, вытянув ее.
Моторного отсека

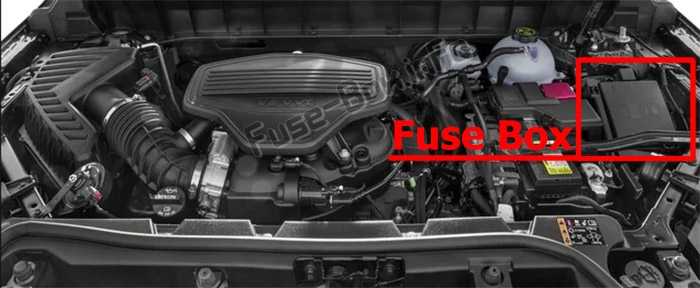

Блок предохранителей под капотом находится в моторном отсеке со стороны водителя.
Задний отсек
2017-2018 гг.

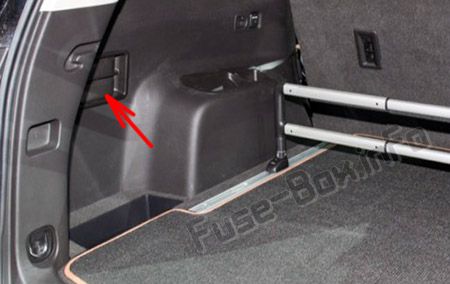

Блок предохранителей в заднем отсеке находится за панелью отделки заднего вещевого отсека со стороны водителя.
2019-2022..

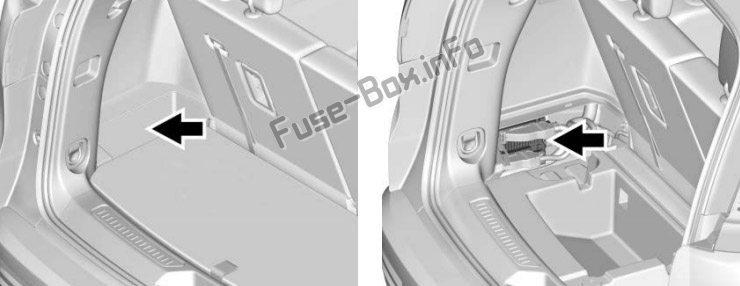

Блок предохранителей в заднем отсеке находится за панелью отделки заднего вещевого отсека со стороны водителя.
Снимите боковой отсек, грузовой пол и пенопласт.
Схемы блока предохранителей
Схемы блока предохранителей
2017, 2018, 2019

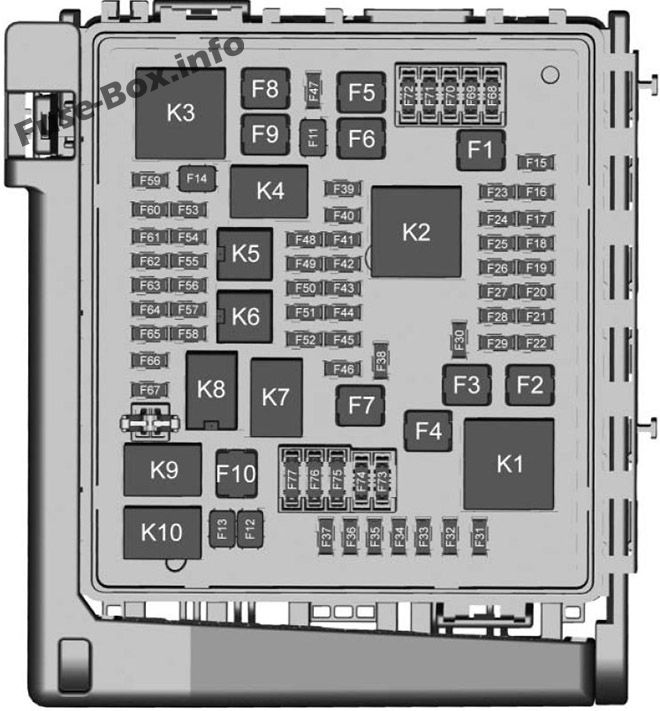

Моторного отсека
| № | Применение |
|---|---|
| F1 | Антиблокировочная тормозная система |
| F2 | Стартер 1 |
| F3 | Трансформатор постоянного тока постоянного тока 1 |
| F4 | — |
| F5 | — |
| F6 | — |
| F7 | Трансформатор постоянного тока 2 |
| F8 | Стартер 3 |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | Передний стеклоочиститель |
| F13 | Стартер 2 |
| F14 | Светодиод/автоматическая регулировка фар |
| F15 | Задний дворник 1 |
| F16 | — |
| F17 | — |
| F18 | Модуль автоматического корректора фар |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | Электронный блок управления тормозом |
| F23 | Парковочный фонарь/фонарь для прицепа |
| F24 | Правый стоп-сигнал прицепа/указатель поворота |
| F25 | Блокировка рулевой колонки |
| F26 | — |
| F27 | Левый стоп-сигнал прицепа/указатель поворота |
| F28 | — |
| F29 | — |
| F30 | Насос омывателя |
| F31 | Фара ближнего света правая |
| F32 | Фара ближнего света левая |
| F33 | Передние противотуманные фары |
| F34 | Horn |
| F35 | — |
| F36 | Фара дальнего света левая |
| F37 | Фара дальнего света правая |
| F38 | Электродвигатель автоматического корректора фар |
| F39 | Модуль управления коробкой передач 1 |
| F40 | Электрический центр левой задней шины/зажигание |
| F41 | Приборный щиток |
| F42 | Отопление, вентиляция, кондиционирование |
| F43 | Проекционный дисплей |
| F44 | — |
| F45 | — |
| F46 | — |
| F47 | — |
| F48 | Задний дворник 2 |
| F49 | Внутреннее зеркало заднего вида/прицеп |
| F50 | Модуль управления топливной системой |
| F51 | Рулевое колесо с подогревом |
| F52 | Муфта кондиционера |
| F53 | Модуль управления диапазоном трансмиссии |
| F54 | Насос охлаждающей жидкости |
| F55 | — |
| F56 | — |
| F57 | Модуль управления двигателем/зажигание |
| F58 | Модуль управления коробкой передач/зажигание |
| F59 | Аккумулятор модуля управления двигателем |
| F60 | Модуль управления коробкой передач 2 |
| F61 | Датчик O2 1/Аэрозаслонка |
| F62 | Модуль управления двигателем - нечетный |
| F63 | Датчик О2 2 |
| F64 | Модуль управления двигателем - даже |
| F65 | Блок управления двигателем, трансмиссия 1 |
| F66 | Блок управления двигателем, трансмиссия 2 |
| F67 | Силовой агрегат TRCM |
| F68 | — |
| F69 | — |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | — |
| F75 | — |
| F76 | — |
| F77 | — |
| Реле | |
| K1 | Стартер 1 |
| K2 | Запустить/завести |
| K3 | Стартер 3 |
| K4 | Светодиодные/автоматические фары |
| K5 | — |
| K6 | Насос охлаждающей жидкости |
| K7 | Модуль управления двигателем |
| K8 | Кондиционирование воздуха |
| K9 | — |
| K10 | Стартер 2 |

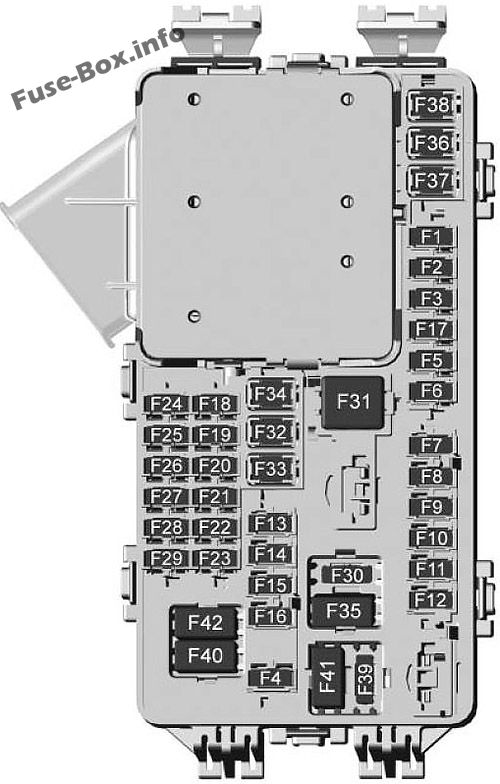

Приборная доска
| № | Применение |
|---|---|
| F1 | Блок управления кузовом 6 |
| F2 | 2017-2018 гг.: Ссылка на диагностику 2019: Диагностический канал/модуль центрального шлюза |
| F3 | Электрический замок рулевой колонки |
| F4 | — |
| F5 | Логистика |
| F6 | Отопление, вентиляция, кондиционирование |
| F7 | Модуль управления кузовом 3 |
| F8 | Проекционный дисплей (при наличии) |
| F9 | Правое переднее сиденье с подогревом |
| F10 | Airhag/ремень безопасности |
| F11 | Электронный прецизионный сдвиг |
| F12 | Усилитель |
| F13 | Модуль управления кузовом 7 |
| F14 | Левое переднее сиденье с подогревом |
| F15 | Группа переключателей панели приборов |
| F16 | Люк на крыше |
| F17 | Модуль управления кузовом 1 |
| F18 | Приборный щиток |
| F19 | — |
| F20 | Развлекательная программа для пассажиров задних сидений |
| F21 | Блок управления кузовом 4 |
| F22 | Информационно-развлекательная система USB для передачи данных/Aux-разъем |
| F23 | Блок управления кузовом 2 |
| F24 | USB-зарядка/модуль беспроводной зарядки |
| F25 | Помощь при парковке |
| F26 | CIM |
| F27 | видео |
| F28 | Дисплей отопления, вентиляции и кондиционирования воздуха |
| F29 | Радио |
| F30 | Органы регулировки рулевого колеса |
| F31 | Передний вентилятор |
| F32 | инвертор переменного тока постоянного тока |
| F33 | Водительское сиденье с электроприводом |
| F34 | Пассажирское сиденье с электроприводом |
| F35 | Батарея питания IEC 1 |
| F36 | Электроусилитель руля |
| F37 | Развлекательная программа для пассажиров задних сидений/зарядка через USB/модуль беспроводной зарядки |
| F38 | Блок управления кузовом 8 |
| F39 | — |
| Автоматические выключатели | |
| F40 | — |
| F41 | — |
| F42 | Дополнительная розетка/прикуриватель |

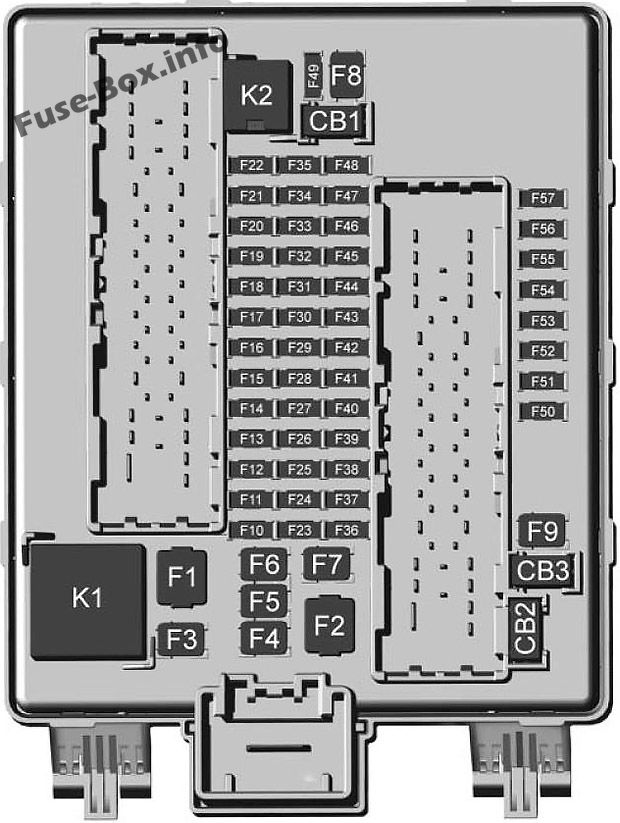

Блок предохранителей в заднем отсеке
| № | Применение |
|---|---|
| F1 | — |
| F2 | Прицеп аккумулятор 1 |
| F3 | Мотор ремня безопасности водителя |
| F4 | Задний вентилятор |
| F5 | Управление задним приводом |
| F6 | Мотор ремня безопасности пассажира |
| F7 | Правое окно |
| F8 | Задний обогреватель |
| F9 | Левое окно |
| F10 | — |
| F11 | Трейлер реверс |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | Камера |
| F18 | Модуль прицепа |
| F19 | Вентилируемые сиденья |
| F20 | — |
| F21 | Соединитель прицепа |
| F22 | — |
| F23 | — |
| F24 | Переключатель окна пассажира |
| F25 | — |
| F26 | Тормоз прицепа |
| F27 | Вентиляция сиденья водителя/поясничная |
| F28 | Пассивный вход/пассивный старт |
| F29 | — |
| F30 | Канистра вентиляция |
| F31 | — |
| F32 | Зеркала с подогревом |
| F33 | — |
| F34 | Модуль задней двери |
| F35 | Модуль управления топливной системой |
| F36 | Вентиляция пассажирского сиденья/поясничная |
| F37 | — |
| F38 | Оконный модуль |
| F39 | Задняя застежка |
| F40 | Модуль сиденья с памятью |
| F41 | Автоматический датчик присутствия |
| F42 | Прицеп аккумулятор 2 |
| F43 | — |
| F44 | — |
| F45 | Мотор задней подъемной двери |
| F46 | Задние сиденья с подогревом |
| F47 | — |
| F48 | Датчик разбития стекла |
| F49 | — |
| F50 | — |
| F51 | — |
| F52 | Модуль системы активного демпфирования |
| F53 | Задний модуль помощи при парковке/видео/USB |
| F54 | Расчет внешних объектов/оповещение о боковой слепой зоне |
| F55 | — |
| F56 | Универсальное устройство открывания гаражных ворот/датчик дождя |
| F57 | Система защиты от кражи |
| Автоматические выключатели | |
| CB1 | — |
| CB2 | — |
| CB3 | Задняя дополнительная розетка |
| Реле | |
| K1 | — |
| K2 | — |
2020, 2021, 2022
Моторного отсека
| № | Описание |
|---|---|
| F1 | Антиблокировочная тормозная система |
| F2 | Стартер 1 |
| F3 | Трансформатор постоянного тока постоянного тока 1 |
| F4 | — |
| F5 | Трансформатор постоянного тока 2 |
| F6 | Усилитель 1 |
| F7 | Передний вентилятор |
| F8 | Стартер 3 |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | Передний стеклоочиститель |
| F13 | Стартер 2 |
| F14 | Светодиод/автоматическая регулировка фар |
| F15 | Задний дворник 1 |
| F16 | — |
| F17 | — |
| F18 | Модуль автоматического корректора фар |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | Электронный блок управления тормозом |
| F23 | Парковочные/прицепные фонари |
| F24 | Правый стоп-сигнал прицепа/поворотник |
| F25 | Блокировка рулевой колонки |
| F26 | — |
| F27 | Левый стоп-сигнал прицепа/поворотник |
| F28 | — |
| F29 | — |
| F30 | Насос омывателя |
| F31 | — |
| F32 | — |
| F33 | Противотуманные фары |
| F34 | Horn |
| F35 | — |
| F36 | Фара дальнего света левая |
| F37 | Фара дальнего света правая |
| F38 | 2020-2021: Электродвигатель автоматического корректора фар |
| F39 | Модуль управления коробкой передач 1/Аккумулятор 1 |
| F40 | Электрический центр левой задней шины/ зажигание |
| F41 | Приборный щиток |
| F42 | 2020-2021: Отопление, вентиляция и кондиционирование 2022: Отопление, вентиляция и кондиционирование воздуха / Модуль центрального шлюза Запустить/завести |
| F43 | 2020: Проекционный дисплей 2021–2022: проекционный дисплей / дисплей с отражающим светом |
| F44 | Электронный модуль управления тормозами, электрический усилитель тормозов/работа/кривошип |
| F45 | — |
| F46 | — |
| F47 | — |
| F48 | Задний дворник 2 |
| F49 | 2020-2021: Внутреннее зеркало заднего вида/Прицеп 2022: Внутреннее зеркало заднего вида / Трейлер / Задняя рукоятка с подогревом сидений |
| F50 | 2020-2021: Модуль управления топливной системой 2022: Модуль управления топливной системой / модуль зоны топливного бака запускают кривошип |
| F51 | Рулевое колесо с подогревом |
| F52 | Муфта кондиционера |
| F53 | 2021-2022: Насос охлаждающей жидкости |
| F54 | 2020: Насос охлаждающей жидкости |
| F55 | — |
| F56 | — |
| F57 | Модуль управления двигателем/зажигание |
| F58 | Модуль управления коробкой передач/зажигание |
| F59 | Аккумулятор модуля управления двигателем |
| F60 | — |
| F61 | 2020-2021: Датчик O2 1 / Aeroshutter 2022: Датчик O2 1 / Aeroshutter / Датчик массового расхода воздуха |
| F62 | Модуль управления двигателем - нечетный |
| F63 | Датчик О2 2 |
| F64 | Модуль управления двигателем - даже |
| F65 | Блок управления двигателем, трансмиссия 1 |
| F66 | Блок управления двигателем, трансмиссия 2 |
| F67 | Блок управления двигателем, трансмиссия 3 |
| F68 | — |
| F69 | — |
| F70 | — |
| F71 | — |
| F72 | — |
| F73 | — |
| F74 | _ |
| F75 | — |
| F76 | — |
| F77 | — |
| Реле | |
| K1 | Стартер 1 |
| K2 | Запустить/завести |
| K3 | Стартер 3 |
| K4 | Светодиодные/автоматические фары |
| K5 | — |
| K6 | 2020: Насос охлаждающей жидкости |
| K7 | Модуль управления двигателем |
| K8 | Кондиционирование воздуха |
| K9 | — |
| K10 | Стартер 2 |
Приборная доска
| № | Описание |
|---|---|
| F1 | Блок управления кузовом 6 |
| F2 | Диагностический канал/модуль центрального шлюза |
| F3 | Электрический замок рулевой колонки |
| F4 | — |
| F5 | Логистика |
| F6 | 2020-2021: Отопление, вентиляция и кондиционирование 2022: Отопление, вентиляция и кондиционирование / Датчик влажности |
| F7 | Модуль управления кузовом 3 |
| F8 | 2021–2022: система помощи при парковке / гибрид с электронным выбором диапазона |
| F9 | Сиденье переднего пассажира с подогревом |
| F10 | Подушка безопасности/ремень безопасности |
| F11 | — |
| F12 | 2020-2021: Усилитель 2022: Усилитель 2 |
| F13 | Модуль управления кузовом 7 |
| F14 | Водительское сиденье с подогревом |
| F15 | Группа переключателей панели приборов |
| F16 | Люк на крыше |
| F17 | Модуль управления кузовом 1 |
| F18 | 2020: Комбинация приборов 2021-2022: Комбинация приборов / Проекционный дисплей |
| F19 | — |
| F20 | Развлекательная программа для пассажиров задних сидений |
| F21 | Блок управления кузовом 4 |
| F22 | Информационно-развлекательная система USB для передачи данных/Aux-разъем |
| F23 | Блок управления кузовом 2 |
| F24 | Зарядное устройство USB/ Беспроводная зарядка |
| F25 | Помощь при парковке/Электронный выбор диапазона |
| F26 | Модуль интеграции связи (CIM) |
| F27 | 2020: Видео 2021-2022: Модуль видео/ночного видения |
| F28 | Дисплей отопления, вентиляции и кондиционирования воздуха |
| F29 | Радио |
| F30 | Органы регулировки рулевого колеса |
| F31 | Электронный блок управления тормозами, электрический усилитель тормозов |
| F32 | инвертор переменного тока постоянного тока |
| F33 | Водительское сиденье с электроприводом |
| F34 | Пассажирское сиденье с электроприводом |
| F35 | Батарея питания IEC 1 |
| F36 | Электроусилитель руля |
| F37 | Развлекательная программа для пассажиров задних сидений/зарядка через USB/модуль беспроводной зарядки |
| F38 | Блок управления кузовом 8 |
| F39 | — |
| Автоматические выключатели | |
| F40 | — |
| F41 | — |
| F42 | Дополнительная розетка / прикуриватель |
Задний отсек
| № | Описание |
|---|---|
| F1 | — |
| F2 | Прицеп аккумулятор 1 |
| F3 | Мотор ремня безопасности водителя |
| F4 | Задний вентилятор |
| F5 | Управление задним приводом |
| F6 | Мотор ремня безопасности пассажира |
| F7 | Правое окно |
| F8 | Задний обогреватель |
| F9 | Левое окно |
| F10 | — |
| F11 | Трейлер реверс |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | 2020: Камера / Запчасти |
| F18 | 2020: Модуль трейлера 2021-2022: Модуль прицепа / вспомогательный силовой модуль Аккумуляторная система накопления энергии Зажигание |
| F19 | 2020-2021: Вентилируемые сиденья 2022: Вентилируемые сиденья / левое переднее сиденье с подогревом. |
| F21 | Соединитель прицепа |
| F22 | — |
| F23 | — |
| F24 | Переключатель окна пассажира |
| F25 | — |
| F26 | Тормоз прицепа |
| F27 | Вентилируемое сиденье водителя/поясничная опора |
| F28 | Пассивный вход/пассивный старт |
| F29 | — |
| F30 | Канистра вентиляция |
| F31 | 2021-2022: Аккумуляторная система хранения энергии |
| F32 | Зеркало с подогревом |
| F33 | — |
| F34 | Модуль задней двери |
| F35 | 2020-2021: Модуль управления топливной системой 2022: Модуль управления топливной системой / Зональный модуль топливного бака |
| F36 | Пассажирское вентилируемое сиденье/ Поясничная опора |
| F37 | 2021–2022: Гибридный внешний усилитель |
| F38 | Оконный модуль |
| F39 | Задняя застежка |
| F40 | Модуль сиденья с памятью |
| F41 | Автоматический датчик присутствия |
| F42 | Прицеп аккумулятор 2 |
| F43 | 2021-2022: Консоль воздуходувки |
| F44 | — |
| F45 | Мотор задней подъемной двери |
| F46 | Задние сиденья с подогревом |
| F47 | — |
| F48 | Датчик разбития стекла |
| F49 | — |
| F50 | — |
| F51 | — |
| F52 | Модуль системы активного демпфирования |
| F53 | 2020: Задний модуль помощи при парковке / Видео / USB / Запасной |
| F54 | Расчет внешних объектов / Оповещение о боковой слепой зоне |
| F55 | — |
| F56 | Универсальная дистанционная система / датчик дождя |
| F57 | Защита от кражи |
| Автоматические выключатели | |
| CB1 | — |
| CB2 | — |
| CB3 | Задняя дополнительная розетка |
| Реле | |
| K1 | — |
| K2 | — |
