Предохранители и реле GMC Canyon (2004-2012)

Схемы относятся к указанным годам и вариантам GMC Canyon (2004-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.

Схема предохранителей GMC Canyon 2004-2012

Предохранители прикуривателя (розетка) в GMC Canyon являются предохранители № 2 и № 33 (или «ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1» и «ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2») в блоке предохранителей моторного отсека.

Оглавление

Расположение блока предохранителей

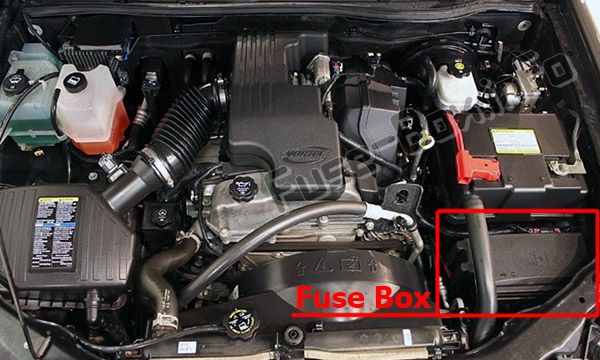

Блок предохранителей в моторном отсеке расположен со стороны водителя в моторном отсеке. Расположение блока предохранителей

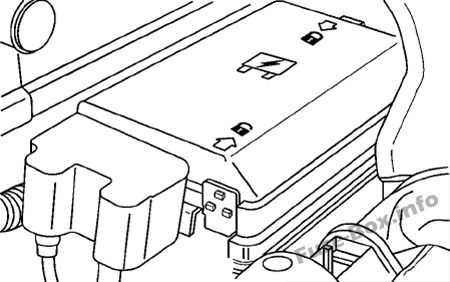

Расположение блока предохранителей

Схемы блока предохранителей

2004

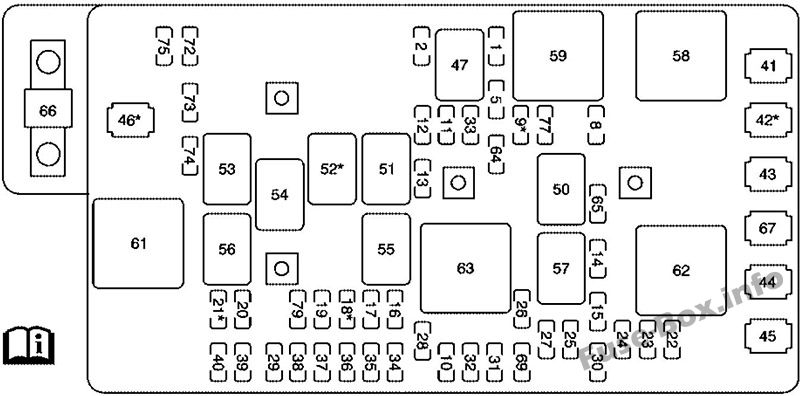

Назначение предохранителей в моторном отсеке (2004 г.)

Name	Применение
1	Тормозной выключатель, стоп-сигналы
2	Вспомогательная мощность 1
5	Головка управления кондиционером
8	Переключатель стеклоочистителя/омывателя
9	Противотуманные фары
10	Датчики зажигания
11	Фара со стороны водителя
12	Фара со стороны пассажира
13	Топливный насос
14	щетка стеклоочистителя
15	Привод переднего моста
16	Антиблокировочная тормозная система (ABS), модуль ABS, полный привод, датчик силы тяжести
17	Дополнительная надувная удерживающая система, модуль датчиков и диагностики, выключатель подушки безопасности
18	Сиденье с подогревом
19	Переключатель круиз-контроля, внутреннее зеркало заднего вида, модуль управления раздаточной коробкой, переключатель тормоза, блокировка сцепления
20	Электронное управление дроссельной заслонкой (ETC)
21	Замки с электроприводом
22	Форсунки
23	Зажигание, переключатель стартера сцепления, резервный переключатель безопасности нейтрали, катушки зажигания 1-5, реле кондиционера
24	Соленоид коробки передач
25	Модуль управления силовым агрегатом (PCM)
26	Резервные огни
27	ERLS, датчик карты, соленоид продувки
28	Задние поворотники/аварийные огни
29	Задний задний фонарь со стороны водителя, индикатор боковой подушки безопасности пассажира, мощность затемнения приборной панели (подсветка переключателя 2WD/4WD)
30	Модуль управления силовым агрегатом (PCM) B
31	OnStar
32	Радио
33	Вспомогательная мощность 2
34	Контроллер кузова грузовика
35	Horn
36	Модуль управления раздаточной коробкой
37	Поворот/Опасность/Вежливость/Грузовые Лампы/Зеркала
38	Кластер
39	Задний стояночный фонарь 1, Задний фонарь со стороны пассажира, Освещение номерного знака
40	Передние стояночные/поворотные огни, переключатели стеклоподъемников со стороны водителя и пассажира Освещение
41	Вентилятор климат-контроля
42	Электрические стеклоподъемники
43	Электромагнитное реле стартера
44	Антиблокировочная тормозная система 2 (насос ABS)
45	Антиблокировочная тормозная система 1 (ABS Logic)
46	Автоматический выключатель сиденья с электроприводом / сиденье POA
69	Соленоид вентиляции топливного бачка
72	Не используется
73	Не используется
74	Не используется
75	Не используется
77	Компрессор кондиционера
79	Датчики кислорода

Реле
47	Выбор луча
50	Компрессор кондиционера
51	Топливный насос, предохранитель топливного насоса
52	Противотуманные фары
53	Предохранитель переднего разделительного фонаря, предохранитель заднего фонаря водителя и пассажира, задний разделительный фонарь
54	Предохранитель фар водителя и пассажира
55	Horn
56	Предохранитель электронного управления дроссельной заслонкой, предохранитель кислородного датчика
57	Стеклоочистители (вкл./выкл.)
58	Предохранитель стеклоподъемника, предохранитель переключателя стеклоочистителя/омывателя (сохраненный режим питания аксессуаров)
59	Зажигание 3, климат-контроль, предохранитель головки блока климат-контроля
61	Run/Crank, предохранитель системы подушек безопасности, предохранитель круиз-контроля, предохранитель зажигания, лампы заднего хода, предохранитель ABS, ERLS, передний мост, PCM-1, предохранитель форсунок
62	Реле стартера (реле PCM)
63	Стеклоочиститель 2 (высокий/низкий)

Разнообразный
64	Диод — дворник
65	Диод — Кондиционер, Сцепление
66	Mega Fuse
67	Не используется

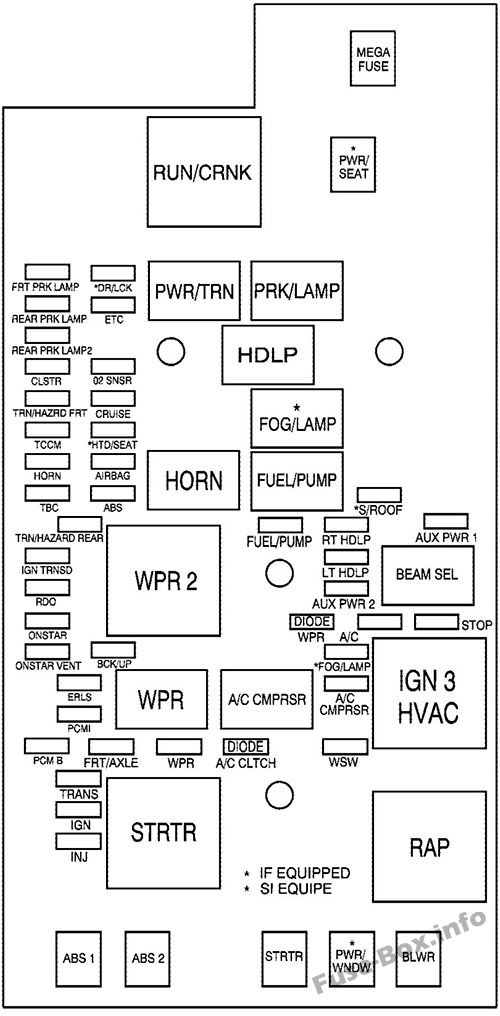

2005

Назначение предохранителей в моторном отсеке (2005 г.)

Name	Применение
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1	Аксессуар Мощность 1
STOP	Тормозной выключатель, стоп-сигналы
BLWR	Вентилятор климат-контроля
S/КРЫША	Люк (при наличии)
A/C	Блок управления кондиционером, сиденья с электроприводом
мощность/сиденье	Автоматический выключатель сиденья с электроприводом (при наличии)
РТ HDLP	Фара со стороны пассажира
LT HDLP	Фара со стороны водителя
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2	Аксессуар Мощность 2
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары (при наличии)
Кондиционер CMPRSR	Компрессор кондиционера
WSW	Переключатель стеклоочистителя/омывателя
PWR/WNDW	Электростеклоподъемники (при наличии)
ТОПЛИВНЫЙ НАСОС	Топливный насос
STRTR	Электромагнитное реле стартера
WPR	щетка стеклоочистителя
АБС 2	Антиблокировочная тормозная система 2 (насос ABS)
ДРЛ/ЛСК	Дверные замки с электроприводом (при наличии)
ETC	Электронное управление дроссельной заслонкой (ETC)
О2 СНСР	Датчики кислорода, реле реактора нагнетания воздуха (AIR)
КРУИЗ	Переключатель круиз-контроля, внутреннее зеркало заднего вида, модуль управления раздаточной коробкой, переключатель тормоза, блокировка сцепления
ХТД/СИДЕНЬЕ	Сиденье с подогревом (при наличии)
ВОЗДУШНАЯ ПОДУШКА	Дополнительная надувная удерживающая система, модуль датчиков и диагностики, выключатель подушки безопасности
ABS	Антиблокировочная тормозная система (ABS), модуль ABS, полный привод, датчик силы тяжести
РЕЗЕРВНОЕ КОПИРОВАНИЕ	Резервные огни
ПЕРЕД/ОСЬ	Привод переднего моста
TRN/ОПАСНОСТЬ ЗАДНЯЯ	Задние поворотники/аварийные огни
ERLS	ERLS, датчик карты, соленоид продувки
PCMI	Модуль управления силовым агрегатом (PCM)
ТРАНС	Соленоид коробки передач
IGN	Зажигание, переключатель стартера сцепления, резервный переключатель безопасности нейтрали, катушки зажигания 1-5, реле кондиционера
INJ	Форсунки
АБС 1	Антиблокировочная тормозная система 1 (ABS Logic)
ЛАМПА ФРТ ФРК	Передние стояночные/поворотные огни, переключатели стеклоподъемников со стороны водителя и пассажира Освещение
ЗАДНЯЯ ПРК ФОНАРЬ	Задний стояночный фонарь 1, Задний фонарь со стороны пассажира, Освещение номерного знака
ЗАДНИЙ ФОНАРЬ 2	Задний фонарь со стороны водителя, индикатор боковой подушки безопасности пассажира, мощность затемнения приборной панели (подсветка переключателя 2WD/4WD)
КЛСТР	Кластер
TRN/ОПАСНОСТЬ FRT	Поворот/Опасность/Вежливость/Грузовые Лампы/Зеркала
TCCM	Модуль управления раздаточной коробкой
HORN	Horn
TBC	Контроллер кузова грузовика
IGN TRNSD	Датчики зажигания
RDO	Радио
ОНСТАР	ОнСтар®
ЦНСТР ВЕНТ	Соленоид вентиляции топливного бачка
ПКМ Б	Модуль управления силовым агрегатом (PCM) B

Реле
ВЫБОР ЛУЧА	Выбор луча
ЗАЖИГ 3 ОВКВ	Зажигание 3, климат-контроль, предохранитель головки блока климат-контроля
RAP	Сохранение питания аксессуаров (предохранитель стеклоподъемника, предохранитель переключателя стеклоочистителя/омывателя)
ФРК/ЛАМПА	Предохранитель передних габаритных огней, задние габаритные огни
HDLP	Фары
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары (при наличии)
ТОПЛИВНЫЙ НАСОС	Топливный насос, предохранитель топливного насоса
Кондиционер CMPRSR	Компрессор кондиционера
ПУСК/НАЧАЛО	Run/Crank, предохранитель системы подушек безопасности, предохранитель круиз-контроля, предохранитель зажигания, лампы заднего хода, предохранитель ABS, ERLS, передний мост, PCM-1, предохранитель форсунок
PWR/ТРН	Силовой агрегат, предохранитель электронного управления дроссельной заслонкой, предохранитель кислородного датчика
HORN	Horn
ВПР 2	Стеклоочиститель 2 (высокий/низкий)
WPR	Стеклоочистители (вкл./выкл.)
STRTR	Реле стартера (реле PCM)

Разнообразный
WPR	Диод — дворник
МУФТА КОНДИЦИОНЕРА	Диод — Кондиционер, Сцепление
MEGA FUSE	Mega Fuse

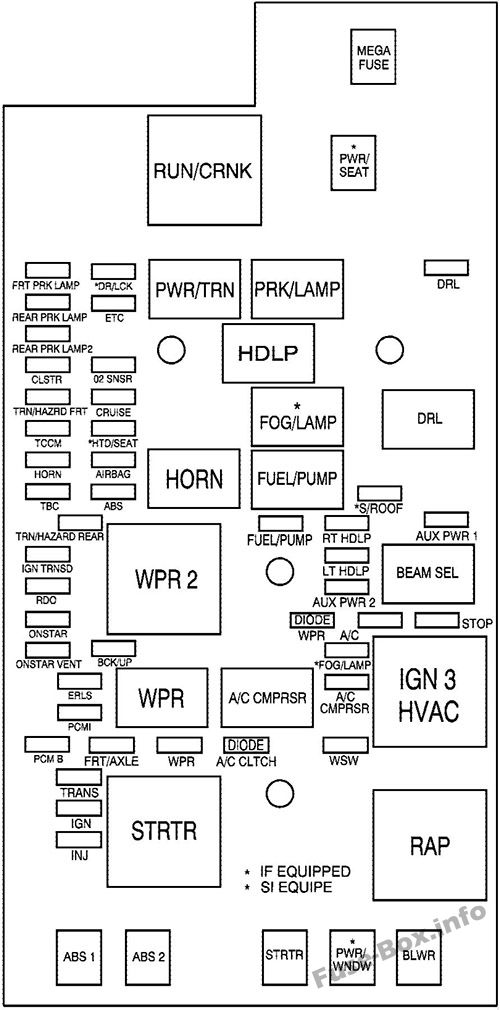

2006

Назначение предохранителей в моторном отсеке (2006 г.)

Name	Применение
DRL	Дневные ходовые огни
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1	Аксессуар Мощность 1
STOP	Тормозной выключатель, стоп-сигналы
BLWR	Вентилятор климат-контроля
S/КРЫША	Люк (при наличии)
A/C	Головка управления кондиционером
мощность/сиденье	Автоматический выключатель сиденья с электроприводом (при наличии)
РТ HDLP	Фара со стороны пассажира
LT HDLP	Фара со стороны водителя
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2	Аксессуар Мощность 2
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары (при наличии)
Кондиционер CMPRSR	Компрессор кондиционера
WSW	Переключатель стеклоочистителя/омывателя
PWR/WNDW	Электростеклоподъемники (при наличии)
ТОПЛИВНЫЙ НАСОС	Топливный насос
STRTR	Электромагнитное реле стартера
WPR	щетка стеклоочистителя
АБС 2	Антиблокировочная тормозная система 2 (насос ABS)
ДРЛ/ЛСК	Дверные замки с электроприводом (при наличии)
ETC	Электронное управление дроссельной заслонкой (ETC)
О2 СНСР	Датчики кислорода
КРУИЗ	Переключатель круиз-контроля, внутреннее зеркало заднего вида, модуль управления раздаточной коробкой, переключатель тормоза, блокировка сцепления
ХТД/СИДЕНЬЕ	Сиденье с подогревом (при наличии)
ВОЗДУШНАЯ ПОДУШКА	Антиблокировочная тормозная система (ABS), модуль ABS, полный привод, датчик силы тяжести
ABS	Антиблокировочная тормозная система (ABS), модуль ABS, полный привод, датчик силы тяжести
РЕЗЕРВНОЕ КОПИРОВАНИЕ	Резервные огни
ПЕРЕД/ОСЬ	Привод переднего моста
TRN/ОПАСНОСТЬ ЗАДНЯЯ	Задние поворотники/аварийные огни
ERLS	ERLS, датчик карты, соленоид продувки
PCMI	Модуль управления силовым агрегатом (PCM)
ТРАНС	Соленоид коробки передач
IGN	Зажигание, переключатель стартера сцепления, резервный переключатель безопасности нейтрали, катушки зажигания 1-5, реле кондиционера
INJ	Форсунки
АБС 1	Антиблокировочная тормозная система 1 (ABS Logic)
ЛАМПА ФРТ ФРК	Передние стояночные/поворотные огни, переключатели стеклоподъемников со стороны водителя и пассажира Освещение
ЗАДНЯЯ ПРК ФОНАРЬ	Задний стояночный фонарь 1, Задний фонарь со стороны пассажира, Освещение номерного знака
ЗАДНИЙ ФОНАРЬ 2	Задний задний фонарь со стороны водителя, индикатор боковой подушки безопасности пассажира, мощность затемнения приборной панели (подсветка переключателя 2WD/4WD)
КЛСТР	Кластер
TRN/ОПАСНОСТЬ FRT	Поворот/Опасность/Вежливость/Грузовые Лампы/Зеркала
TCCM	Модуль управления раздаточной коробкой
HORN	Horn
TBC	Контроллер кузова грузовика
IGN TRNSD	Датчики зажигания
RDO	Радио
ОНСТАР	OnStar
ЦНСТР ВЕНТ	Соленоид вентиляции топливного бачка
ПКМ Б	Модуль управления силовым агрегатом (PCM) B

Реле
DRL	Дневные ходовые огни
ВЫБОР ЛУЧА	Выбор луча
ЗАЖИГ 3 ОВКВ	Зажигание 3, климат-контроль, предохранитель головки блока климат-контроля, предохранитель сиденья с электроприводом
RAP	Сохранение питания аксессуаров (предохранитель стеклоподъемника, предохранитель переключателя стеклоочистителя/омывателя), предохранитель люка в крыше
ФРК/ЛАМПА	Предохранитель передних габаритных огней, задние габаритные огни
HDLP	Фары
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары (при наличии)
ТОПЛИВНЫЙ НАСОС	Топливный насос, предохранитель топливного насоса
Кондиционер CMPRSR	Компрессор кондиционера
ПУСК/НАЧАЛО	Run/Crank, предохранитель системы подушек безопасности, предохранитель круиз-контроля, предохранитель зажигания, лампы заднего хода, предохранитель ABS, передний мост, PCM-1, предохранитель форсунок, предохранитель трансмиссии
PWR/ТРН	Силовой агрегат, предохранитель электронного управления дроссельной заслонкой, предохранитель кислородного датчика
HORN	Horn
ВПР 2	Стеклоочиститель 2 (высокий/низкий)
WPR	Стеклоочистители (вкл./выкл.)
STRTR	Реле стартера (реле PCM)

Разнообразный
WPR	Диод — дворник
МУФТА КОНДИЦИОНЕРА	Диод — Кондиционер, Сцепление
MEGA FUSE	Mega Fuse

2007

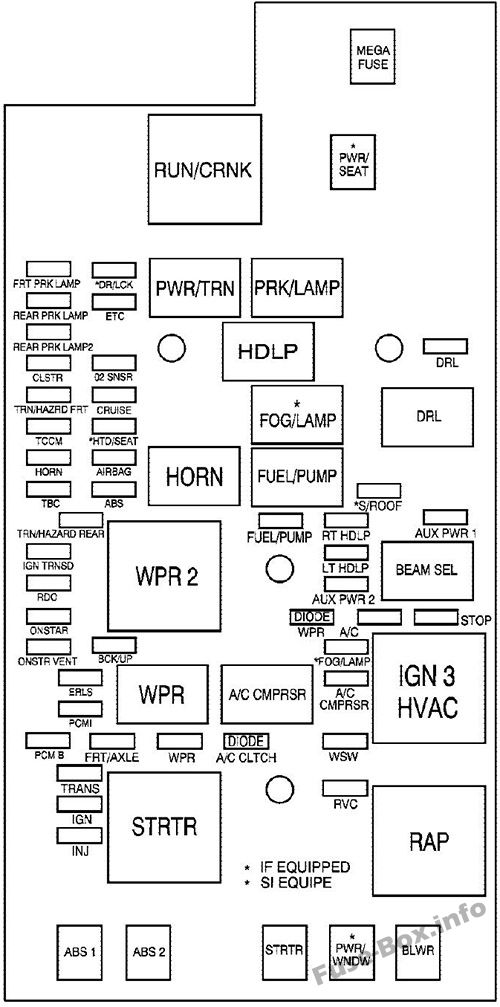

Назначение предохранителей в моторном отсеке (2007 г.)

Name	Применение
DRL	Дневные ходовые огни
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1	Аксессуар Мощность 1
STOP	Тормозной выключатель, стоп-сигналы
BLWR	Вентилятор климат-контроля
S/КРЫША	Люк (при наличии)
A/C	Блок управления кондиционером, сиденья с электроприводом
мощность/сиденье	Автоматический выключатель сиденья с электроприводом (при наличии)
РТ HDLP	Фара со стороны пассажира
LT HDLP	Фара со стороны водителя
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2	Аксессуар Мощность 2
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары (при наличии)
Кондиционер CMPRSR	Компрессор кондиционера
WSW	Переключатель стеклоочистителя/омывателя
PWR/WNDW	Электростеклоподъемники (при наличии)
ТОПЛИВНЫЙ НАСОС	Топливный насос
STRTR	Электромагнитное реле стартера
WPR	щетка стеклоочистителя
АБС 2	Антиблокировочная тормозная система 2 (насос ABS)
ДРЛ/ЛСК	Дверные замки с электроприводом (при наличии)
ETC	Электронное управление дроссельной заслонкой (ETC)
О2 СНСР	Датчики кислорода
КРУИЗ	Переключатель круиз-контроля, внутреннее зеркало заднего вида, модуль управления раздаточной коробкой, переключатель тормоза, блокировка сцепления
ХТД/СИДЕНЬЕ	Сиденье с подогревом (при наличии)
ВОЗДУШНАЯ ПОДУШКА	Дополнительная надувная удерживающая система, модуль датчиков и диагностики
ABS	Антиблокировочная тормозная система (ABS), модуль ABS, полный привод, датчик силы тяжести
РЕЗЕРВНОЕ КОПИРОВАНИЕ	Резервные огни
ПЕРЕД/ОСЬ	Привод переднего моста
TRN/ОПАСНОСТЬ ЗАДНЯЯ	Задние поворотники/аварийные огни
ERLS	Датчик массового расхода воздуха (MAF), электромагнитный клапан продувки, реле реактора нагнетания воздуха (AIR)
PCMI	Модуль управления силовым агрегатом (PCM)
ТРАНС	Соленоид коробки передач
IGN	Зажигание, переключатель стартера сцепления, резервный переключатель безопасности нейтрали, катушки зажигания 1-5, реле кондиционера
INJ	Форсунки
АБС 1	Антиблокировочная тормозная система 1 (ABS Logic)
ЛАМПА ФРТ ФРК	Передние стояночные/поворотные огни, переключатели стеклоподъемников со стороны водителя и пассажира Освещение
ЗАДНЯЯ ПРК ФОНАРЬ	Задний стояночный фонарь 1, Задний фонарь со стороны пассажира, Освещение номерного знака
ЗАДНИЙ ФОНАРЬ 2	Задний задний фонарь со стороны водителя, индикатор боковой подушки безопасности пассажира, мощность затемнения приборной панели (переключатель 2WD/4WD Sghting)
КЛСТР	Кластер
TRN/ОПАСНОСТЬ FRT	Поворот/Опасность/Вежливость/Грузовые Лампы/Зеркала
TCCM	Модуль управления раздаточной коробкой
HORN	Horn
TBC	Контроллер кузова грузовика
IGN TRNSD	Датчики зажигания
RDO	Радио
ОНСТАР	OnStar
ЦНСТР ВЕНТ	Соленоид вентиляции топливного бачка
ПКМ Б	Модуль управления силовым агрегатом (PCM) B

Реле
DRL	Дневные ходовые огни
ВЫБОР ЛУЧА	Выбор луча
ЗАЖИГ 3 ОВКВ	Зажигание 3, климат-контроль, предохранитель головки блока климат-контроля, предохранитель сиденья с электроприводом
RAP	Сохранение питания аксессуаров (предохранитель стеклоподъемника, предохранитель переключателя стеклоочистителя/омывателя), предохранитель люка в крыше
ФРК/ЛАМПА	Предохранитель передних габаритных огней, задние габаритные огни
HDLP	Фары
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары (при наличии)
ТОПЛИВНЫЙ НАСОС	Топливный насос, предохранитель топливного насоса
Кондиционер CMPRSR	Компрессор кондиционера
ПУСК/НАЧАЛО	Run/Crank, предохранитель системы подушек безопасности, предохранитель круиз-контроля, предохранитель зажигания, лампы заднего хода, предохранитель ABS, передний мост, PCM-1, предохранитель форсунок, предохранитель коробки передач, ERLS
PWR/ТРН	Силовой агрегат, предохранитель электронного управления дроссельной заслонкой, предохранитель кислородного датчика
HORN	Horn
WPR2	Стеклоочиститель 2 (высокий/низкий)
WPR	Стеклоочистители (вкл./выкл.)
STRTR	Реле стартера (реле PCM)

Разнообразный
WPR	Диод — дворник
МУФТА КОНДИЦИОНЕРА	Диод — Кондиционер, Сцепление
MEGA FUSE	Mega Fuse

2008

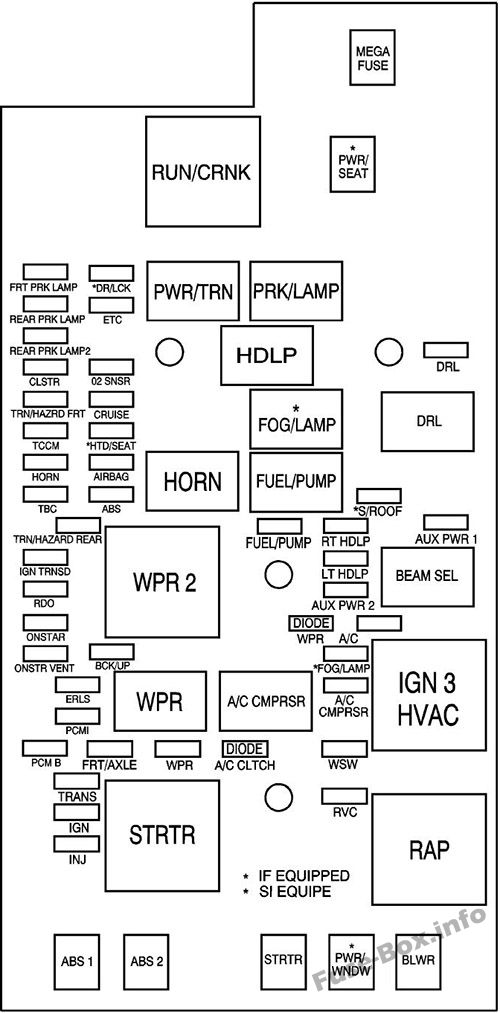

Назначение предохранителей в моторном отсеке (2008 г.)

Name	Применение
DRL	Дневные ходовые огни
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1	Аксессуар Мощность 1
BLWR	Вентилятор климат-контроля
S/КРЫША	Люк (при наличии)
A/C	Блок управления кондиционером, сиденья с электроприводом
мощность/сиденье	Автоматический выключатель сиденья с электроприводом (при наличии)
РТ HDLP	Фара со стороны пассажира
LT HDLP	Фара со стороны водителя
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2	Аксессуар Мощность 2
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары (при наличии)
Кондиционер CMPRSR	Компрессор кондиционера
WSW	Переключатель стеклоочистителя/омывателя
PWR/WNDW	Электростеклоподъемники (при наличии)
ТОПЛИВНЫЙ НАСОС	Топливный насос
STRTR	Электромагнитное реле стартера
WPR	щетка стеклоочистителя
АБС 2	Антиблокировочная тормозная система 2 (насос ABS)
ДРЛ/ЛСК	Дверные замки с электроприводом (при наличии)
ETC	Электронное управление дроссельной заслонкой (ETC)
О2 СНСР	Датчики кислорода, реле реактора нагнетания воздуха (AIR)
КРУИЗ	Переключатель круиз-контроля, внутреннее зеркало заднего вида, модуль управления раздаточной коробкой, переключатель тормоза, блокировка сцепления
ХТД/СИДЕНЬЕ	Сиденье с подогревом (при наличии)
ВОЗДУШНАЯ ПОДУШКА	Дополнительная надувная удерживающая система, модуль датчиков и диагностики
ABS	Антиблокировочная тормозная система (ABS), модуль ABS, полный привод, датчик силы тяжести
РЕЗЕРВНОЕ КОПИРОВАНИЕ	Резервные огни
ПЕРЕД/ОСЬ	Привод переднего моста
TRN/ОПАСНОСТЬ ЗАДНЯЯ	Задние поворотники/аварийные огни
ERLS	Датчик массового расхода воздуха (MAF), электромагнитный клапан продувки, реле реактора нагнетания воздуха (AIR)
PCMI	Модуль управления силовым агрегатом (PCM)
ТРАНС	Соленоид коробки передач
IGN	Зажигание, переключатель стартера сцепления, резервный переключатель безопасности нейтрали, катушки зажигания 1-5, реле кондиционера
INJ	Форсунки
АБС 1	Антиблокировочная тормозная система 1 (ABS Logic)
ЛАМПА ФРТ ФРК	Передние стояночные/поворотные огни, переключатели стеклоподъемников со стороны водителя и пассажира Освещение
ЗАДНЯЯ ПРК ФОНАРЬ	Задний стояночный фонарь 1, Задний фонарь со стороны пассажира, Освещение номерного знака
ЗАДНИЙ ФОНАРЬ 2	Задний фонарь со стороны водителя, индикатор боковой подушки безопасности пассажира, мощность затемнения приборной панели (подсветка переключателя 2WD/4WD)
КЛСТР	Кластер
TRN/ОПАСНОСТЬ FRT	Поворот/Опасность/Вежливость/Грузовые Лампы/Зеркала
TCCM	Модуль управления раздаточной коробкой
HORN	Horn
TBC	Контроллер кузова грузовика
IGN TRNSD	Датчики зажигания
RDO	Радио
ОНСТАР	OnStar
ЦНСТР ВЕНТ	Соленоид вентиляции топливного бачка
ПКМ Б	Модуль управления силовым агрегатом (PCM) B

Реле
DRL	Дневные ходовые огни
ВЫБОР ЛУЧА	Выбор луча
ЗАЖИГ 3 ОВКВ	Зажигание 3, климат-контроль, предохранитель головки блока климат-контроля, предохранитель сиденья с электроприводом
RAP	Сохранение питания аксессуаров (предохранитель стеклоподъемника, предохранитель переключателя стеклоочистителя/омывателя), предохранитель люка в крыше
ФРК/ЛАМПА	Предохранитель передних габаритных огней, задние габаритные огни
HDLP	Фары
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары (при наличии)
ТОПЛИВНЫЙ НАСОС	Топливный насос, предохранитель топливного насоса
Кондиционер CMPRSR	Компрессор кондиционера
ПУСК/НАЧАЛО	Run/Crank, предохранитель системы подушек безопасности, предохранитель круиз-контроля, предохранитель зажигания, лампы заднего хода, предохранитель ABS, передний мост, PCM-1, предохранитель форсунок, предохранитель коробки передач, ERLS
PWR/ТРН	Силовой агрегат, предохранитель электронного управления дроссельной заслонкой, предохранитель кислородного датчика
HORN	Horn
ВПР 2	Стеклоочиститель 2 (высокий/низкий)
WPR	Стеклоочистители (вкл./выкл.)
STRTR	Реле стартера (реле PCM)

Разнообразный
WPR	Диод — дворник
МУФТА КОНДИЦИОНЕРА	Диод — Кондиционер, Сцепление
MEGA FUSE	Mega Fuse

2009, 2010

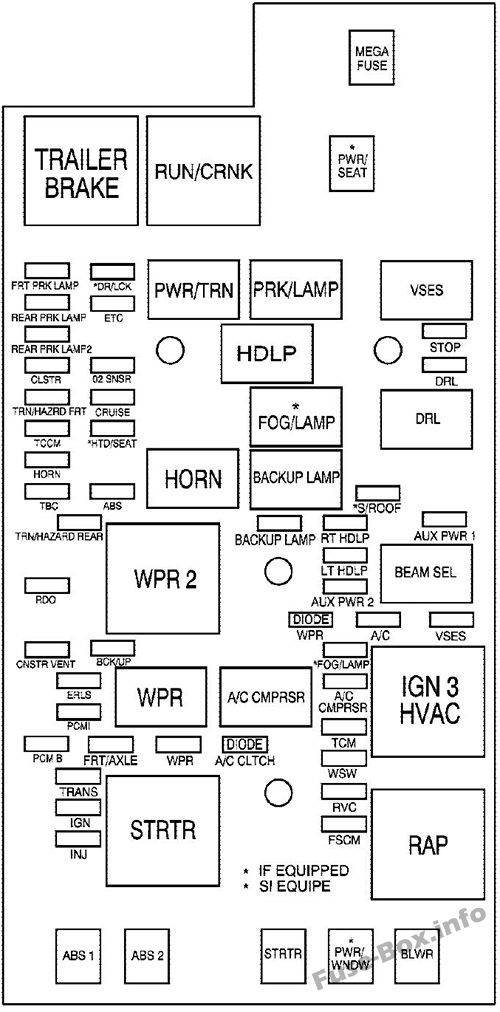

Назначение предохранителей в моторном отсеке (2009, 2010)

Name	Применение
О2 СНСР	Датчики кислорода, реле реактора нагнетания воздуха (AIR)
A/C	Блок управления кондиционером, сиденья с электроприводом
Кондиционер CMPRSR	Компрессор кондиционера
ABS	Антиблокировочная тормозная система (ABS), модуль ABS, полный привод, датчик силы тяжести
АБС 1	АБС 1 (логика АБС)
АБС 2	АБС 2 (насос АБС)
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1	Аксессуар Мощность 1
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2	Аксессуар Мощность 2
РЕЗЕРВНОЕ КОПИРОВАНИЕ	Резервные огни
BLWR	Вентилятор климат-контроля
КЛСТР	Кластер
ЦНСТР ВЕНТ	Соленоид вентиляции топливного бачка
КРУИЗ	Переключатель круиз-контроля, внутренняя часть заднего вида, модуль управления раздаточной коробкой, переключатель тормоза, отключение сцепления
DR/LCK	Дверные замки с электроприводом (при наличии)
DRL	Дневные ходовые огни
ERLS	Датчик массового расхода воздуха (MAF), соленоид продувки бака, реле дросселя воздушной форсунки (AIR)
ETC	Электронное управление дроссельной заслонкой (ETC)
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары (при наличии)
ЛАМПА ФРТ ФРК	Передние стояночные/поворотные огни, переключатели стеклоподъемников со стороны водителя и пассажира Освещение
ПЕРЕД/ОСЬ	Привод переднего моста
FSCM	Модуль управления топливной системой
ЗАПАСНАЯ ЛАМПА	Резервная лампа
HORN	Horn
ХТД/СИДЕНЬЕ	Сиденье с подогревом (при наличии)
IGN	Зажигание, переключатель стартера сцепления, резервный переключатель безопасности нейтрали, катушки зажигания 1-5, реле кондиционера
INJ	Форсунки
LT HDLP	Фара со стороны водителя
ПКМ Б	Модуль управления питанием (PCM) B
PCMI	Модуль управления питанием (PCM)
мощность/сиденье	Автоматический выключатель сиденья с электроприводом (при наличии)
PWR/WNDW	Электростеклоподъемники (при наличии)
RDO	Радио
ЗАДНЯЯ ПРК ФОНАРЬ	Задний стояночный фонарь 1, Задний фонарь со стороны пассажира, Освещение номерного знака
ЗАДНИЙ ФОНАРЬ 2	Задний фонарь со стороны водителя, индикатор боковой подушки безопасности пассажира, мощность затемнения приборной панели (подсветка переключателя 2WD/4WD)
РТ HDLP	Фара со стороны пассажира
RVC	Регулируемое управление напряжением
S/КРЫША	Люк (при наличии)
STOP	Стоп-сигналы
STRTR	Электромагнитное реле стартера
TBC	Контроллер кузова грузовика
TCM	Модуль управления коробкой передач
TCCM	Модуль управления раздаточной коробкой
ТОРМОЗ ПРИЦЕПА	Тормоз прицепа
ТРАНС	Соленоид коробки передач
TRN/ОПАСНОСТЬ FRT	Поворот/Опасность/Вежливость/Грузовые Лампы/Зеркала
TRN/ОПАСНОСТЬ ЗАДНЯЯ	Задние поворотники/аварийные огни
VSES	Система повышения устойчивости автомобиля
WPR	щетка стеклоочистителя
WSW	Переключатель стеклоочистителя/омывателя

Реле
Кондиционер CMPRSR	Компрессор кондиционера
ВЫБОР ЛУЧА	Выбор луча
DRL	Дневные ходовые огни
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары (при наличии)
БКУПЛП	Резервная лампа
HDLP	Фары
HORN	Horn
ЗАЖИГ 3 ОВКВ	Зажигание 3, климат-контроль, предохранитель головки блока климат-контроля, предохранитель сиденья с электроприводом
ФРК/ЛАМПА	Предохранитель передних габаритных огней, задние габаритные огни
PWR/ТРН	Силовой агрегат, предохранитель электронного управления дроссельной заслонкой, предохранитель кислородного датчика
RAP	Сохранение питания аксессуаров (предохранитель стеклоподъемника, предохранитель переключателя стеклоочистителя/омывателя), предохранитель люка в крыше
ПУСК/НАЧАЛО	Run/Crank, предохранитель системы подушек безопасности, предохранитель круиз-контроля, предохранитель зажигания, лампы заднего хода, предохранитель ABS, передний мост, PCM-1, предохранитель форсунок, предохранитель коробки передач, ERLS
STRTR	Реле стартера (реле PCM)
VSES	Система повышения устойчивости автомобиля
WPR	Стеклоочистители (вкл./выкл.)
ВПР 2	Стеклоочиститель 2 (высокий/низкий)

Разнообразный
МУФТА КОНДИЦИОНЕРА	Диод — Кондиционер, Сцепление
MEGA FUSE	Mega Fuse
WPR	Диод — дворник

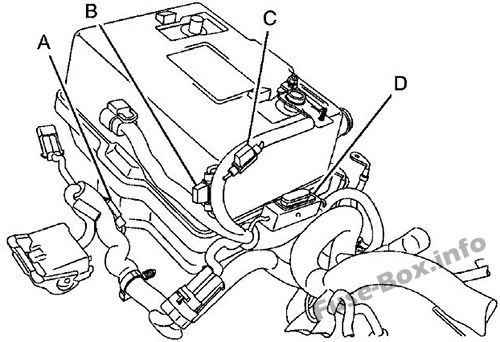

2,9 л и 3,7 л
2009, 2010

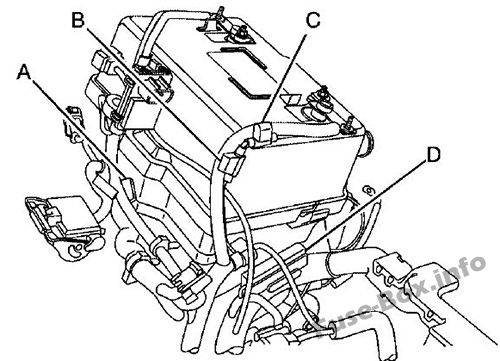

5.3L
2009, 2010

#	Применение
A	Лампа трейлерного парка
B	Модуль интерфейса связи
C	Дополнительная надувная удерживающая система, модуль датчиков и диагностики
D	Прицеп Вспомогательный Maxi-Fuse

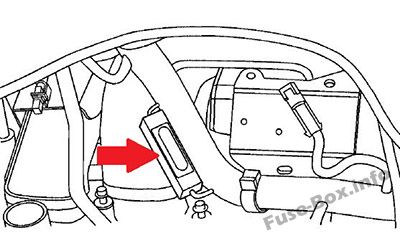

Тормоз прицепа

Реле тормоза прицепа расположено на нижней стороне жгута аккумуляторной батареи.
Тормоз прицепа

2011, 2012

Назначение предохранителей в моторном отсеке (2011, 2012)

Name	Применение
О2 СНСР	Датчики кислорода, реле реактора нагнетания воздуха (AIR)
A/C	Блок управления кондиционером, сиденья с электроприводом
Кондиционер CMPRSR	Компрессор кондиционера
ABS	Антиблокировочная тормозная система (ABS), модуль ABS, полный привод, датчик силы тяжести
АБС 1	АБС 1 (логика АБС)
АБС 2	АБС 2 (насос АБС)
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 1	Аксессуар Мощность 1
ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2	Аксессуар Мощность 2
РЕЗЕРВНОЕ КОПИРОВАНИЕ	Резервные огни
BLWR	Вентилятор климат-контроля
КЛСТР	Кластер
ЦНСТР ВЕНТ	Соленоид вентиляции топливного бачка
КРУИЗ	Переключатель круиз-контроля, внутреннее зеркало заднего вида, модуль управления раздаточной коробкой, переключатель тормоза, блокировка сцепления
DR/LCK	Дверные замки с электроприводом (при наличии)
DRL	Дневные ходовые огни
ERLS	Датчик массового расхода воздуха (MAF), соленоид продувки бака, реле дросселя воздушной форсунки (AIR)
ETC	Электронное управление дроссельной заслонкой (ETC)
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары (при наличии)
ЛАМПА ФРТ ФРК	Передние стояночные/поворотные огни, переключатели стеклоподъемников со стороны водителя и пассажира Освещение
ПЕРЕД/ОСЬ	Привод переднего моста
FSCM	Модуль управления топливной системой
ЗАПАСНАЯ ЛАМПА	Резервная лампа
HORN	Horn
ХТД/СИДЕНЬЕ	Сиденье с подогревом (при наличии)
IGN	Зажигание, переключатель стартера сцепления, резервный переключатель безопасности нейтрали, катушки зажигания 1-5, реле кондиционера
INJ	Форсунки
LT HDLP	Фара со стороны водителя
ПКМ Б	Модуль управления питанием (PCM) B
PCMI	Модуль управления питанием (PCM)
мощность/сиденье	Автоматический выключатель сиденья с электроприводом (при наличии)
PWR/WNDW	Электростеклоподъемники (при наличии)
RDO	Радио
ЗАДНЯЯ ПРК ФОНАРЬ	Задний стояночный фонарь 1, Задний фонарь со стороны пассажира, Освещение номерного знака
ЗАДНИЙ ФОНАРЬ 2	Задний задний фонарь со стороны водителя, индикатор боковой подушки безопасности пассажира, мощность затемнения приборной панели (подсветка переключателя 2WD/4WD)
РТ HDLP	Фара со стороны пассажира
RVC	Регулируемое управление напряжением
S/КРЫША	Люк (при наличии)
STOP	Стоп-сигналы
STRTR	Электромагнитное реле стартера
TBC	Контроллер кузова грузовика
TCM	Модуль управления коробкой передач
TCCM	Модуль управления раздаточной коробкой
ТОРМОЗ ПРИЦЕПА	Тормоз прицепа
ТРАНС	Соленоид коробки передач
TRN/ОПАСНОСТЬ FRT	Поворот/Опасность/Вежливость/Грузовые Лампы/Зеркала
TRN/ОПАСНОСТЬ ЗАДНЯЯ	Задние поворотники/аварийные огни
ВСЕС/СТОП	Система повышения устойчивости автомобиля/Стоп
WPR	щетка стеклоочистителя
WSW	Переключатель стеклоочистителя/омывателя

Реле
Кондиционер CMPRSR	Компрессор кондиционера
Резервная лампа	Резервная лампа
ВЫБОР ЛУЧА	Выбор луча
DRL	Дневные ходовые огни
ПРОТИВОТУМАННАЯ ФАРА	Противотуманные фары (при наличии)
HDLP	Фары
HORN	Horn
ЗАЖИГ 3 ОВКВ	Зажигание 3, климат-контроль, предохранитель головки блока климат-контроля, предохранитель сиденья с электроприводом
ФРК/ЛАМПА	Предохранитель передних габаритных огней, задние габаритные огни
PWR/ТРН	Силовой агрегат, предохранитель электронного управления дроссельной заслонкой, предохранитель кислородного датчика
RAP	Сохранение питания аксессуаров (предохранитель стеклоподъемника, предохранитель переключателя стеклоочистителя/омывателя), предохранитель люка в крыше
ПУСК/НАЧАЛО	Run/Crank, предохранитель системы подушек безопасности, предохранитель круиз-контроля, предохранитель зажигания, лампы заднего хода, предохранитель ABS, передний мост, PCM-1, предохранитель форсунок, предохранитель коробки передач, ERLS
STRTR	Реле стартера (реле PCM)
VSES	Система повышения устойчивости автомобиля
WPR	Стеклоочистители (вкл./выкл.)
ВПР 2	Стеклоочиститель 2 (высокий/низкий)

Разнообразный
МУФТА КОНДИЦИОНЕРА	Диод — Кондиционер, Сцепление
MEGA FUSE	Mega Fuse
WPR	Диод — дворник

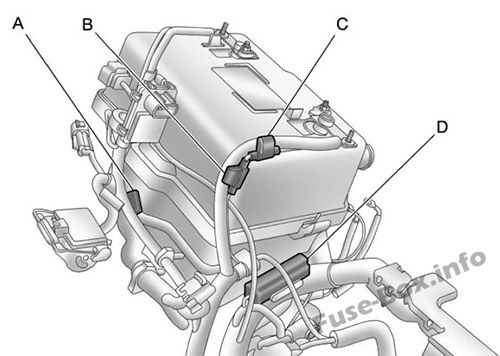

2,9 л и 3,7 л
2011, 2012

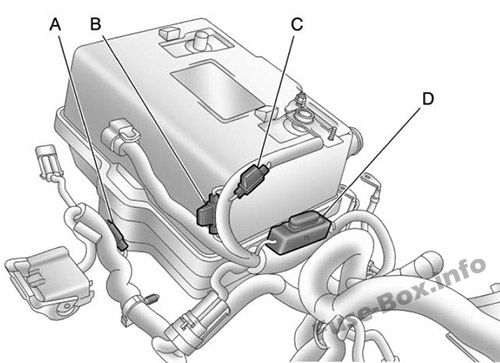

5.3L
2011, 2012

#	Применение
A	Лампа трейлерного парка
B	Модуль интерфейса связи
C	Дополнительная надувная удерживающая система, модуль датчиков и диагностики
D	Прицеп Вспомогательный Maxi-Fuse

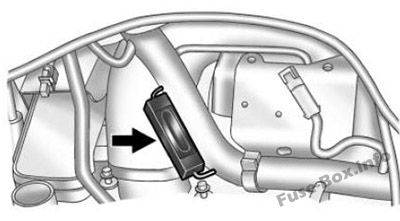

Тормоз прицепа

Реле тормоза прицепа расположено на нижней стороне жгута аккумуляторной батареи.
Тормоз прицепа
