Предохранители и реле GMC Canyon (2015-2022..)

Схемы относятся к указанным годам и вариантам GMC Canyon (2015-2022..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.

Схема предохранителей GMC Canyon 2015-2022…

Схема предохранителей GMC Canyon 2015-2022…

Предохранители прикуривателя (розетка) в GMC Canyon являются предохранители F39 (дополнительная розетка 2), F40 (2015-2018: дополнительная розетка), F42 (дополнительная розетка 1/зажигалка) и F44 (дополнительная розетка) в блоке предохранителей панели приборов.

Расположение блока предохранителей

Приборная доска

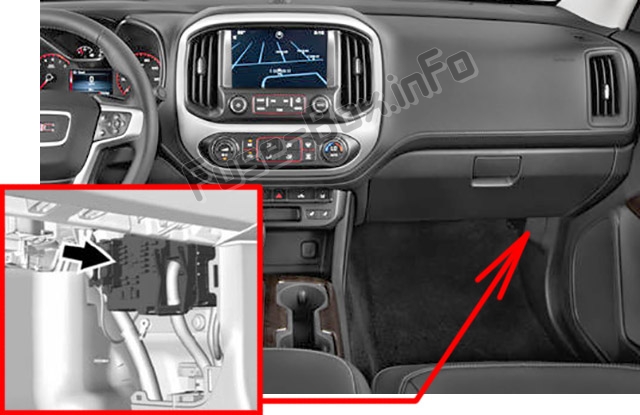

Блок предохранителей панели приборов расположен за боковой панелью обшивки капота со стороны пассажира.Приборная доска

Моторного отсека

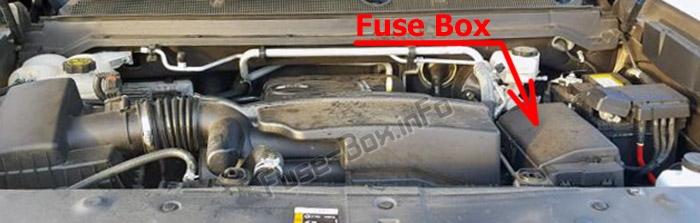

Блок предохранителей в моторном отсеке расположен со стороны водителя в моторном отсеке.Моторного отсека

Схемы блока предохранителей

2015, 2016, 2017, 2018

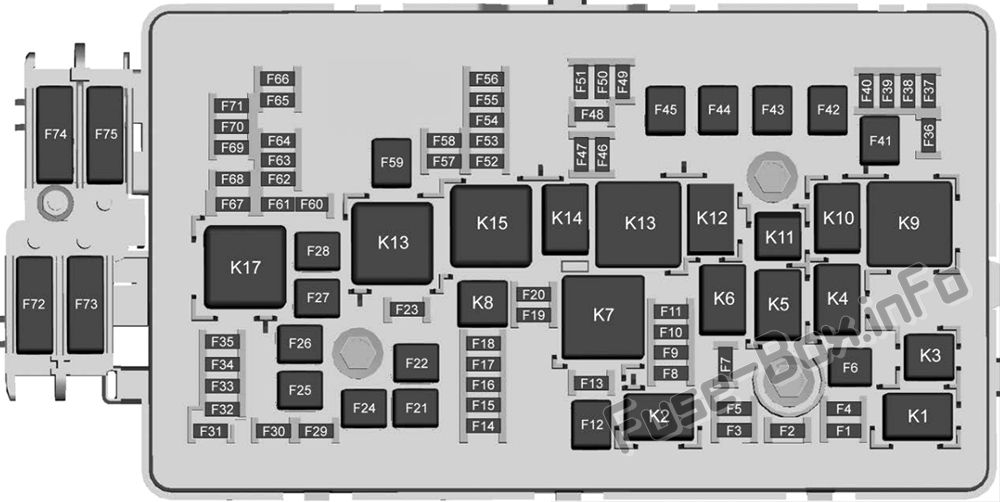

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2015-2018 гг.)
№Применение
Мини-предохранители (2 контакта)
F01Питание модуля контроля тяги
F02Питание модуля управления двигателем
F03Муфта компрессора кондиционера
F04Не используется
F05Зажигание топливного модуля
F07Грузовая лампа
F08Топливные форсунки - даже
F09Топливные форсунки - нечетные
F10Модуль управления двигателем
F11Разное 1 Зажигание
F13Модуль контроля тяги
F14Не используется
F15Не используется
F16Не используется
F17Привод переднего моста
F18Не используется
F19Аэрожалюзи
F20Не используется
F23Не используется
F29Не используется
F30Подогрев сиденья с электроприводом 1
F31Не используется
F32Электроподогрев сидений 2
F33Модуль управления кузовом 3
F34Модуль управления топливной системой
F35Не используется
F36Центральный верхний стоп-сигнал
F37Правая фара дальнего света
F38Левая фара дальнего света
F39Не используется
F40Не используется
F46Не используется
F47Разное 2 Зажигание
F48Противотуманные фары (при наличии)
F49Не используется
F50Лампы для прицепа Parle
F51Horn
F52Не используется
F53Не используется
F54Не используется
F55Не используется
F56Насос омывателя
F57Не используется
F58Не используется
F60Обогрев зеркал
F61Не используется
F62Соленоид вентиляции канистры
F63Не используется
F64Лампа заднего хода прицепа
F65Левый стоп-сигнал прицепа/поворотники
F66Правый стоп-сигнал/поворотник прицепа
F67Электроусилитель руля
F68Не используется
F69Регулируемое напряжение батареи
F70Не используется
F71Не используется
Предохранители J-Case (низкопрофильные)
F06Дворники
F12Стартер
F21Передний вентилятор
F22Клапаны антиблокировочной тормозной системы
F24Трейлер
F25Электронное управление раздаточной коробкой
F26Насос антиблокировочной тормозной системы
F27Модуль управления тормозами прицепа
F28Обогрев заднего стекла
F41Не используется
F42Не используется
F43Охлаждающий вентилятор
F44Не используется
F45Тормозной вакуумный насос
F59Не используется
Миди-предохранители
F72Не используется
F73Не используется
F74Генератор
F75Не используется
Микрореле
K01Муфта компрессора кондиционера
K02Стартер
K03Не используется
K04Скорость дворников
K05Управление дворниками
K06Грузовая лампа
K08Не используется
K09Не используется
K10Не используется
K11Центральный верхний стоп-сигнал
K12Не используется
K13Вакуумный насос
K14Парковые лампы
Мини-реле
K07Силовой агрегат
K15Запустить/завести
K17Обогрев заднего стекла
Твердотельное реле
K16Не используется

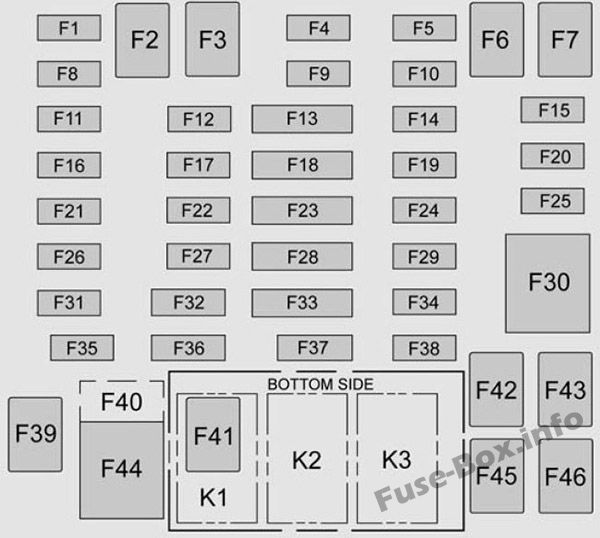

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2015-2018 гг.)
№Применение
Микропредохранитель (2 контакта)
F01Модуль управления кузовом 1
F04Органы управления на рулевом колесе
F05Модуль управления кузовом 2
F08Модуль зеркального окна
F09Приборный щиток
F10Не используется
F11Модуль управления кузовом 8
F12Не используется
F14Радио/ЧМИ
F15Модуль управления кузовом 6
F16Не используется
F17Модуль управления кузовом 4
F19Не используется
F20Усилитель (при наличии)
F21Не используется
F22Не используется
F24Отопление, вентиляция и кондиционирование воздуха
F25Модуль управления кузовом 7
F26Не используется
F27Не используется
F29Разное Зажигание
F31Передняя камера
F32Подсветка органов управления на руле
F34Не используется
F35Парк, Реверс, Нейтраль, Драйв, Низкая
F36Датчик зажигания с дискретной логикой
F38Не используется
Микропредохранитель (3 контакта)
F13OnStar/Отопление, вентиляция и кондиционирование воздуха
F18Воздушная подушка
F23Разъем канала передачи данных/USDB
F28Приборная панель/модуль датчиков и диагностики, зажигание
F33Не используется
Предохранители Micro J-Case
F02Не используется
F03Не используется
F06Не используется
F07Не используется
F39Вспомогательная розетка питания 2
F41Вспомогательная розетка питания 1/зажигалка
F42Левый стеклоподъемник
F43Сиденье с электроприводом водителя
F45Правый стеклоподъемник
F46Пассажирское сиденье с электроприводом
J-образные предохранители
F30Не используется
F40Вспомогательная розетка
F44Вспомогательная розетка
Мини-предохранитель (2 контакта)
F37Не используется
Микрореле
K1Сохраненная мощность аксессуара/аксессуар
K2Запустить/завести

2019, 2020, 2021, 2022

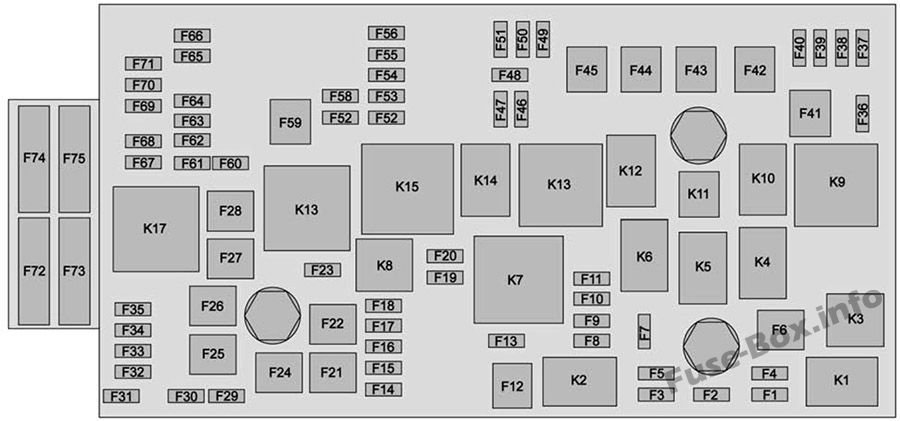

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2019, 2020, 2021, 2022)
№Применение
F1Питание модуля контроля тяги
F2Мощность модуля управления двигателем
F3Муфта кондиционера
F4Не используется
F5Модуль управления двигателем/интегрированный модуль управления шасси/модуль питания топливного насоса
F6Дворники
F7Грузовая лампа/освещение кровати
F8Топливные форсунки-даже
F9Топливные форсунки-нечетные
F10Модуль управления двигателем 1
F11Кислород/массовый расход воздуха/влажность/температура воздуха на впуске/ датчики давления на входе дроссельной заслонки
F12Стартер
F13Модуль контроля тяги
F14Не используется
F15Не используется
F16Не используется
F17Актуатор переднего моста
F18Не используется
F19Аэрожалюзи
F20Не используется
F21Передний вентилятор
F22Клапаны антиблокировочной тормозной системы
F23Не используется
F24Трейлер
F25Электронное управление раздаточной коробкой
F26Насос антиблокировочной тормозной системы
F27Модуль управления тормозами прицепа/проводка прицепа
F28Обогрев заднего стекла
F29Не используется
F30Водительское сиденье с подогревом
F31Не используется
F32Пассажирское сиденье с подогревом
F332019: Блокировка фазы в середине парковки/ Активное управление подачей топлива/ Электромагнит(ы) продувки моторного масла и адсорбера/ Кислородный датчик.

2020-2022: Ближний свет правой фары/ Передний правый стояночный фонарь/ Правый передний боковой габарит/ Правый задний боковой габаритный фонарь
F34Блок питания топливного насоса
F35Встроенный модуль управления шасси
F36Центральный верхний стоп-сигнал
F37Правая фара дальнего света
F38Левая фара дальнего света
F39Не используется
F40Не используется
F41Не используется
F42Не используется
F432019: Вентилятор охлаждения
2020-2022: Не используется
F44Не используется
F45Тормозной вакуумный насос
F46Модуль управления двигателем 2
F47 2019: Ближний свет правой фары/ Передний правый стояночный фонарь/ Правый передний боковой габарит/ Правый задний боковой габаритный фонарь.

2020-2022: Блокировка фазы в середине парковки/Активное управление подачей топлива/Моторное масло и соленоид(ы) продувки адсорбера/Датчик кислорода.
F48 Противотуманные фары
F49 Не используется
F50 Стояночные фонари прицепа
F51 Horn
F52 Не используется
F53 Не используется
F54 Не используется
F55 Не используется
F56 Насос омывателя
F57 Не используется
F58 Не используется
F59 Не используется
F60 Обогрев зеркал
F61 Не используется
F62Соленоид вентиляции канистры
F63Не используется
F64Фонарь заднего хода прицепа
F65Левый стоп-сигнал прицепа/ указатели поворота
F66Правый стоп-сигнал прицепа/ указатели поворота
F67Электроусилитель руля
F68Не используется
F69Регулируемый контроль напряжения батареи
F70Не используется
F71Не используется
F72Не используется
F73Не используется
F74Генератор
Реле
K1Муфта кондиционера
K2Стартер
K3Не используется
K4Скорость дворников
K5Управление стеклоочистителями
K6Грузовая лампа/освещение кровати
K7Силовой агрегат
K8Не используется
K9Не используется
K10Не используется
K11Центральный верхний стоп-сигнал
K12Не используется
K13Вакуумный насос
K14Стояночные фонари прицепа
K15Запустить/завести
K16Не используется
K17Обогрев заднего стекла

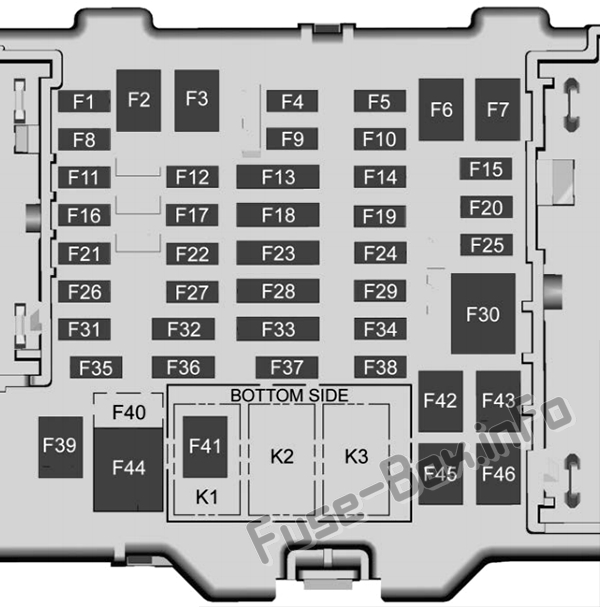

Приборная доска

Приборная доска

Назначение предохранителей в панели приборов (2019, 2020, 2021, 2022)
№Применение
F12019-2021: Управление реле запуска/пуска/переключатель звукового сигнала/плафоны купола
2022: Блок управления кузовным оборудованием 1 — управление затемнением индикатора, управление катушкой реле удержания мощности вспомогательного оборудования (RAP), напряжение питания фонаря заднего номерного знака, управление реле омывателя ветрового стекла, управление катушкой реле запуска / запуска, круиз / электронное управление крутящим моментом / сигнал тормоза муфты гидротрансформатора , Запустить зажигание 3 Напряжение
F2Не используется
F3Не используется
F4Управление на руле
F52019-2021: Ближний свет левой фары/ Передний левый стояночный фонарь/ Левый передний боковой габарит/ Левый задний боковой габаритный фонарь
2022: Блок управления кузовным оборудованием 2 — управление освещением салона, вспомогательное напряжение (1), управление реле фонаря заднего хода, управление соленоидом парковочной блокировки, сигнал включения тормоза прицепа
F6Не используется
F7Не используется
F8Зеркальный оконный модуль
F9Комбинация приборов
F10Не используется
F112019-2021: Дверные защелки
2022: Блок управления кузовным оборудованием 8 — управление блокировкой привода дверного замка 2, управление дверным замком (2), управление разблокировкой привода замка двери
F12Не используется
F13OnStar/HVAC
F14Радио/Информационно-развлекательная система
F152019-2021: Управление вспомогательным реле RAP/ Управление переключателем передач/ Электромагнитный клапан переключения передач/ Управление реле стеклоочистителя/ Управление реле насоса омывателя/ Управление реле обогрева заднего стекла
2022: Блок управления кузовным оборудованием 6 — управление затемнением светодиодной подсветки, лампы внутреннего освещения, внешние фонари заднего хода / фонари заднего хода, прямой привод, напряжение питания катушки реле стоп-сигнала
F16Модуль коммуникационного шлюза (CGM)
F172019-2021: Левый задний габаритный фонарь/ Правый передний указатель поворота/ Левый задний стоп-сигнал/ Левый передний указатель поворота/ Правый задний стоп-сигнал
2022: Блок управления кузовным оборудованием 4 — напряжение питания левой фары ближнего света, напряжение питания правого стояночного фонаря, напряжение питания левого заднего стоп-сигнала, напряжение питания правого заднего стояночного фонаря
F18Подушка безопасности/ Модуль датчиков и диагностики/ Модуль автоматического обнаружения присутствия пассажиров
F19Не используется
F20Усилитель
F21Не используется
F22Не используется
F23Разъем канала передачи данных/USB на передней панели
F242019-2020: Зажигание ОВКВ
2021-2022: Зажигание HVAC/дополнительный обогреватель
F252019-2021: Замок водительской двери
2022: Блок управления кузовным оборудованием 7 — напряжение питания правого заднего стоп-сигнала, напряжение питания левого переднего указателя поворота, управление реле стояночных огней
F26Не используется
F27Не используется
F28Комбинация приборов и автоматический сенсорный дисплей
F29Камера заднего вида/модуль управления раздаточной коробкой (4WD)/вид сбоку сзади
F30Не используется
F31Передняя камера/Задняя система помощи при парковке
F32Подсветка кнопок на руле
F33Подогрев руля/ Зап.
F342019: Запасной.
2020: Передние вентилируемые сиденья
F35Park/Reverse/Neutral/Drive/Low display/модуль беспроводной зарядки/USB сзади
F36Датчик зажигания с дискретной логикой
F37Не используется
F38Не используется
F39Дополнительная розетка 2
F40Не используется
F41Дополнительная розетка 1/ Прикуриватель
F42Левый электростеклоподъемник
F43Водительское сиденье с электроприводом
F44Вспомогательная розетка
F45Правый электростеклоподъемник
F46Пассажирское сиденье с электроприводом
Реле
K1Сохраненная вспомогательная мощность
K2Запустить/завести
K3Не используется
