Предохранители и реле GMC Envoy (1998-2000)
Схемы относятся к указанным годам и вариантам GMC Envoy (1998-2000). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Расположение предохранителей GMC Envoy 1998-2000 гг.
Предохранители прикуривателя (розетка) в GMC Envoy Это предохранители №2 (CIGAR LTR) и №13 (AUX PWR) в блоке предохранителей приборной панели.
Оглавление
Блок предохранителей на приборной панели
Блок предохранителей на приборной панели

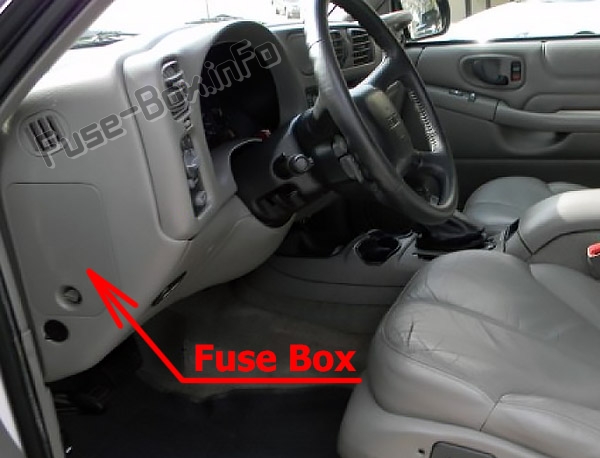

Расположение блока предохранителей
Блок предохранителей находится за крышкой на панели приборов со стороны водителя. Снимите крышку, повернув фиксатор против часовой стрелки.

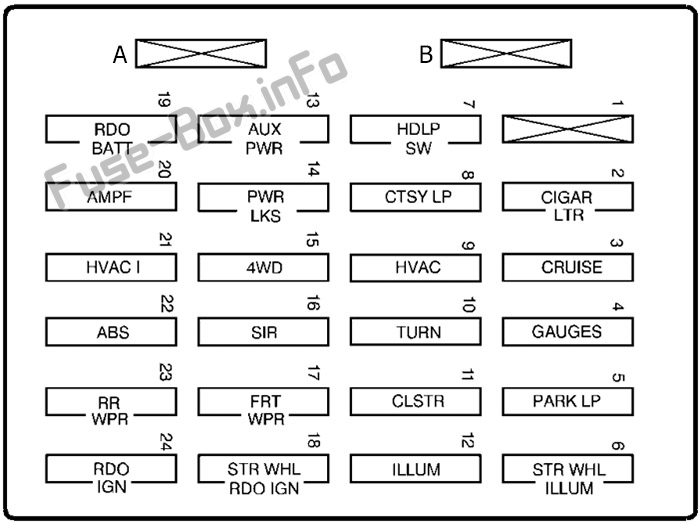

Схема блока предохранителей
| № | Описание |
|---|---|
| A | Не используется |
| B | Не используется |
| 1 | Не используется |
| 2 | Прикуриватель, разъем канала передачи данных |
| 3 | Модуль и переключатель круиз-контроля, модуль управления кузовным оборудованием, подогрев сидений |
| 4 | Приборы, блок управления кузовным оборудованием, приборная панель |
| 5 | Габаритные огни, переключатель стеклоподъемников, блок управления кузовным оборудованием, лампа пепельницы |
| 6 | Подсветка управления аудиосистемой на руле |
| 7 | Переключатель фар, блок управления кузовным оборудованием, реле фар |
| 8 | Лампы освещения салона, защита от разрядки аккумулятора |
| 9 | Не используется |
| 10 | Сигнал поворота |
| 11 | Комбинация приборов, модуль управления двигателем |
| 12 | Внутреннее освещение |
| 13 | Вспомогательная мощность |
| 14 | Силовые замки Мотор |
| 15 | Переключатель 4WD, органы управления двигателем (VCM, PCM, трансмиссия) |
| 16 | Воздушная подушка |
| 17 | Передний стеклоочиститель |
| 18 | Управление аудиосистемой на руле |
| 19 | Радио, Аккумулятор |
| 20 | Усилитель |
| 21 | HVAC I (автоматический), Датчики HVAC (автоматический) |
| 22 | Антиблокировочная система тормозов |
| 23 | Задний стеклоочиститель |
| 24 | радио, зажигание |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

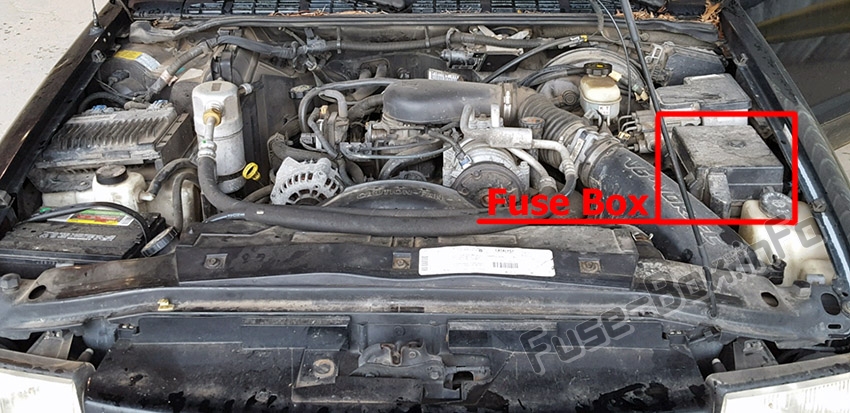

Расположение блока предохранителей
Снимите крышку, повернув фиксатор против часовой стрелки. Чтобы установить крышку на место, нажмите и поверните фиксатор по часовой стрелке.

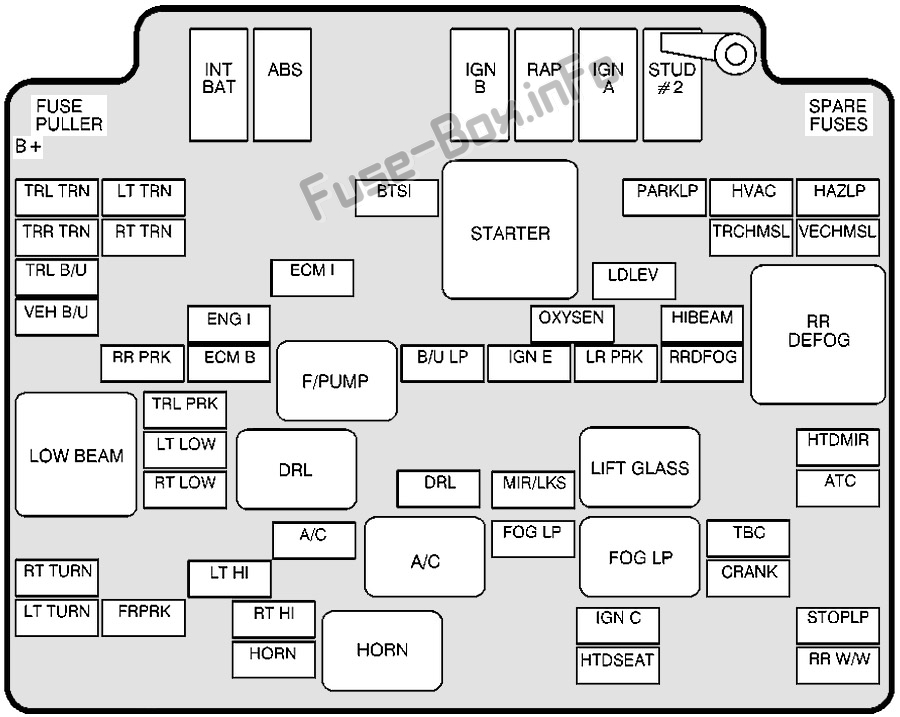

Схема блока предохранителей
| Name | Описание |
|---|---|
| TRL TRN | Левый поворот трейлера |
| ТРН ТРН | Прицеп правый поворот |
| ТРЛ Б/У | Фонари заднего хода прицепа |
| ВЭХ Б/У | Фонари заднего хода автомобиля |
| ПОВОРОТ РТ | Передний правый указатель поворота |
| LT ПОВОРОТ | Левый указатель поворота спереди |
| ЛТ РНН | Левый указатель поворота сзади |
| РТ РН | Задний указатель правого поворота |
| РР ПРК | Правые задние габаритные огни |
| ТРЛ ПРК | Лампы для парковки трейлеров |
| НИЗКИЙ | Фара ближнего света, левая |
| РТ НИЗК. | Фара ближнего света, правая |
| ФР ПРК | Передние стояночные огни |
| ИНТ БАТ | Питание блока предохранителей I/P |
| РУС I | Датчики/соленоиды двигателя, MAF, CAM, PURGE, VENT |
| ЭБУ В | Модуль управления двигателем, топливный насос, модуль, давление масла |
| ABS | Антиблокировочная тормозная система |
| ЕСМ I | Форсунки модуля управления двигателем |
| A/C | Кондиционирование воздуха |
| LT HI | Фара дальнего света, левая |
| РТ привет | Фара дальнего света, правая |
| HORN | Horn |
| BTSI | Блокировка переключения передач и тормоза |
| Б/У ЛП | Резервные лампы |
| DRL | Дневные ходовые огни (при наличии) |
| IGN Б | Подача колонки, IGN 2, 3, 4 |
| RAP | Сохраненная мощность аксессуаров |
| ЛД ЛЕВ | Электронное выравнивание нагрузки |
| ОКСИСЕН | Датчик кислорода |
| МИР/ЛКС | Зеркала, Дверные замки |
| ФОГ ЛП | Противотуманные фары |
| ИГН Э | Двигатель |
| IGN А | Запуск и зарядка, IGN 1 |
| ШПИЛЬКА №2 | Подача аксессуаров, электрический тормоз |
| ПАРК ЛП | Парковочные огни |
| ЛР ПРК | Левые задние габаритные огни |
| ИГН С | Соленоид стартера, топливный насос, PRNDL |
| СИДЕНЬЕ | Сиденья с подогревом |
| HVAC | Система вентиляции и кондиционирования |
| ТРЧМСЛ | Стоп-сигнал в центре прицепа |
| HIBEAM | Фары дальнего света |
| РР ДФОГ | Задний обогреватель |
| TBC | Компьютер кузова грузовика |
| РУКОЯТКА | Переключатель сцепления, переключатель НСБУ |
| ХАЗ ЛП | Аварийные огни |
| ВЕЧ МСЛ | Стоп-сигнал по центру автомобиля |
| ХТД МИР | Зеркало с подогревом |
| ATC | Автоматическая раздаточная коробка |
| СТОП ЛП | Стоп-сигналы |
| РР Ж/Ж | Стеклоочиститель заднего стекла |
