Предохранители и реле GMC Envoy (2002-2009)
Схемы относятся к указанным годам и вариантам GMC Envoy (2002-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Расположение предохранителей GMC Envoy 2002-2009 гг.
Предохранители прикуривателя (розетка)являются предохранитель № 13 (прикуриватель) в блоке предохранителей моторного отсека и предохранители № 15 (2002-2004: дополнительный источник питания 2), № 46 (вспомогательный источник питания 1) в заднем блоке предохранителей под сиденьем.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

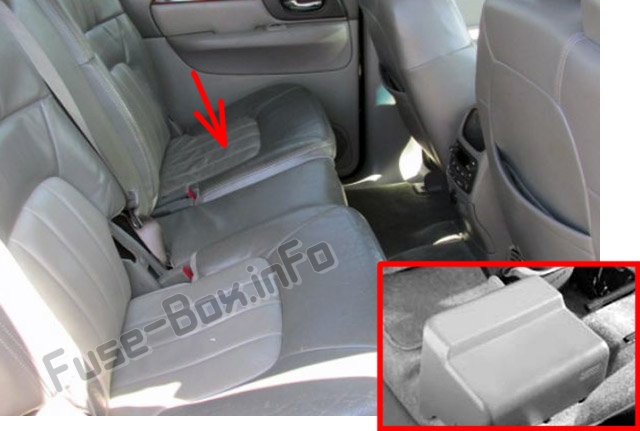

Задний блок предохранителей под сиденьем
Он расположен под задним сиденьем со стороны водителя (поднимите сиденье вверх, снимите крышку блока предохранителей).

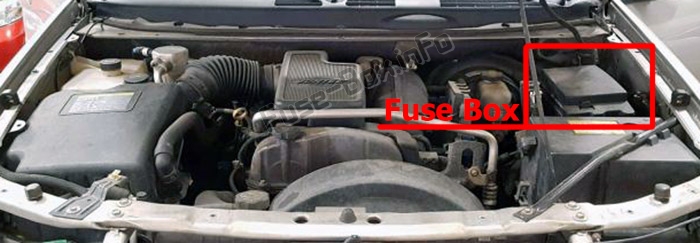

Блок предохранителей в моторном отсеке
Он расположен под капотом в моторном отсеке со стороны водителя автомобиля.
Снимите основную крышку, нажав на два фиксатора. Снимите вторичную крышку, отщелкнув ее при подъеме.
Схемы блока предохранителей
Схемы блока предохранителей
2002

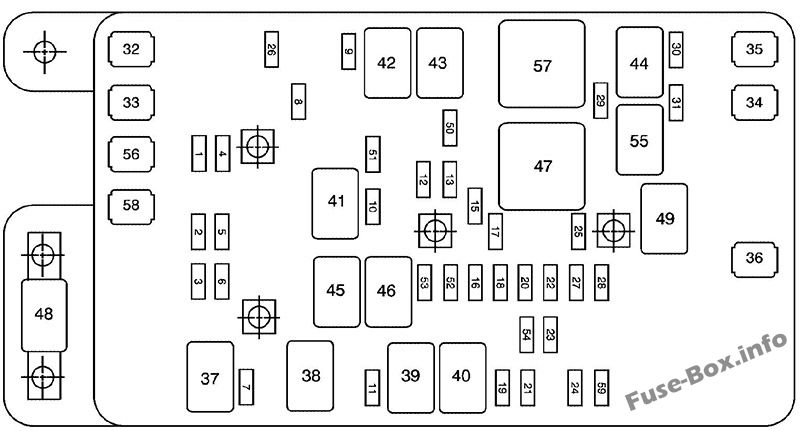

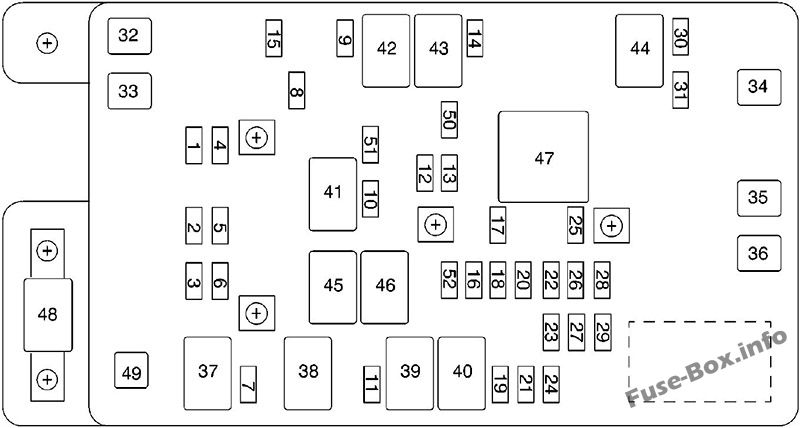

Моторного отсека
| № | Применение |
|---|---|
| Мини-предохранители | |
| 1 | ECAS |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Фонари заднего хода прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | WASH |
| 8 | ATC |
| 9 | Дворники |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | СТ/ЛП |
| 13 | Зажигалка |
| 14 | КАТУШКИ |
| 15 | RIDE |
| 16 | TBD — Зажигание 1 |
| 17 | Крэнк |
| 18 | Воздушная подушка |
| 19 | ЭЛЕК Тормоз |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | ETC |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | РУС 1 |
| 27 | Резервное копирование |
| 28 | Модуль управления силовым агрегатом 1 |
| 29 | Датчик кислорода |
| 30 | Кондиционирование воздуха |
| 31 | TBC |
| 50 | Пассажирский бортовой прицеп TRN |
| 51 | Прицеп со стороны водителя TRN |
| 52 | Аварийные мигалки |
| Корпус предохранителей | |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | Зажигание Б |
| Микрореле | |
| 37 | Омыватель фар |
| 38 | Омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Стеклоочистители/омыватели ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Твердое состояние |
| Твердотельные реле | |
| 45 | Охлаждающий вентилятор |
| 46 | HDM |
| Мини-реле | |
| 47 | Стартер |
| Разнообразный | |
| 48 | Батарея приборной панели |
| 49 | Съемник предохранителей |

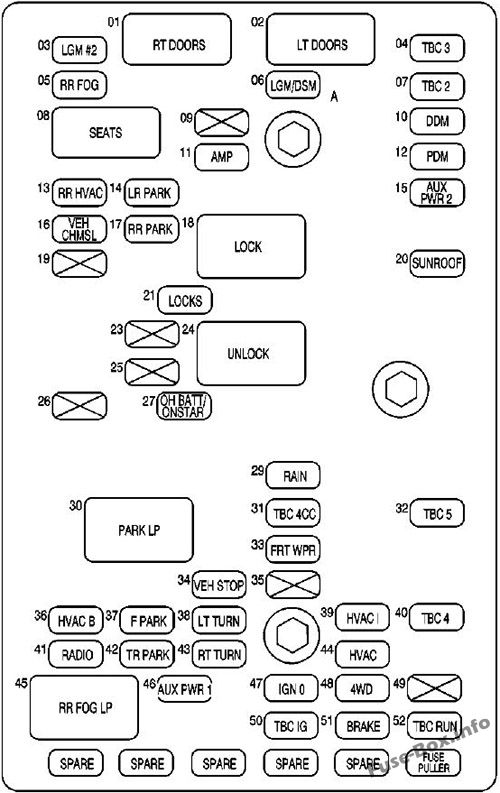

Задний блок предохранителей под сиденьем
| № | Применение |
|---|---|
| 01 | Модуль управления правой дверью |
| 02 | Модуль управления левой дверью |
| 03 | ЛГМ 2 |
| 04 | уточняется 3 |
| 05 | Задние противотуманные фары |
| 06 | ЛГМ/ЦСМ |
| 07 | уточняется 2 |
| 08 | Сиденья с электроприводом |
| 09 | Пустой |
| 10 | DDM |
| 11 | AMP |
| 12 | PDM |
| 13 | Задний климат-контроль |
| 14 | Левые задние габаритные огни |
| 15 | Вспомогательная мощность 2 |
| 16 | ВЕХ ЧМСЛ |
| 17 | Правые задние габаритные огни |
| 18 | LOCK |
| 19 | Пустой |
| 20 | Люк на крыше |
| 21 | ЗАМКИ |
| 23 | Пустой |
| 24 | РАЗБЛОКИРОВАТЬ |
| 25 | Пустой |
| 26 | Пустой |
| 27 | OH Батарея/система OnStar |
| 29 | Дворники Rainsense |
| 30 | Парковочные огни |
| 31 | уточняется 4CC |
| 32 | уточняется 5 |
| 33 | Передние дворники |
| 34 | СТОП |
| 35 | Пустой |
| 36 | ОВКВ Б |
| 37 | Передние стояночные огни |
| 38 | Сигнал левого поворота |
| 39 | ОВК1 |
| 40 | уточняется 4 |
| 41 | Радио |
| 42 | ТР ПАРК |
| 43 | Сигнал поворота направо |
| 44 | HVAC |
| 45 | Задние противотуманные фары |
| 46 | Вспомогательная мощность 1 |
| 47 | Зажигание 0 |
| 48 | Полноприводный автомобиль |
| 49 | Пустой |
| 50 | TBC ИГ |
| 51 | Тормоза |
| 52 | ПОДТВЕРЖДАЕТСЯ |
2003, 2004

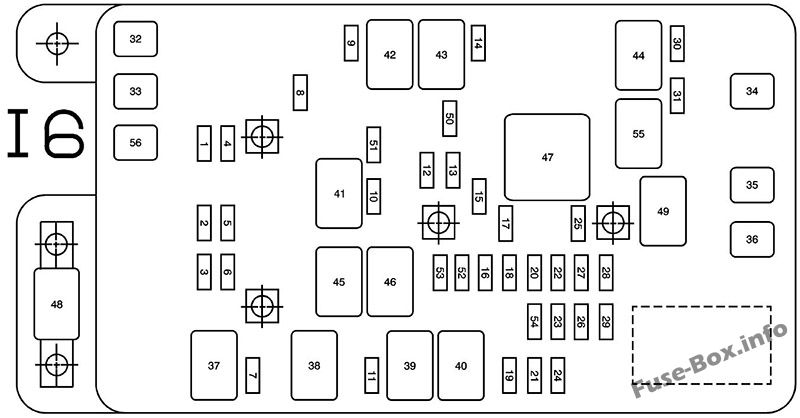

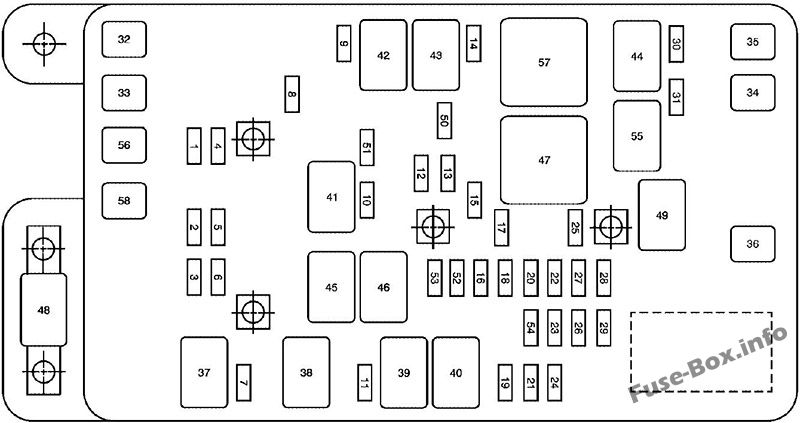

Моторный отсек (двигатель L6)
| № | Применение |
|---|---|
| 1 | Пневматическая подвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Лампы заднего прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Wash |
| 8 | Автоматическая раздаточная коробка |
| 9 | Дворники |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Зажигалка |
| 14 | Катушки зажигания |
| 15 | Поездка на пневматической подвеске |
| 16 | TBD-зажигание 1 |
| 17 | Крэнк |
| 18 | Воздушная подушка |
| 19 | Электрический тормоз |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | Электронное управление дроссельной заслонкой |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | Двигатель 1 |
| 27 | Резервное копирование |
| 28 | Модуль управления силовым агрегатом 1 |
| 29 | Датчик кислорода |
| 30 | Кондиционирование воздуха |
| 31 | Контроллер кузова грузовика |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | Зажигание Б |
| 50 | Поворот прицепа со стороны пассажира |
| 51 | Поворот прицепа со стороны водителя |
| 52 | Аварийные мигалки |
| Реле | |
| 37 | Пустой |
| 38 | Омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Стеклоочистители/омыватели ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Кондиционирование воздуха |
| 45 | Охлаждающий вентилятор |
| 46 | Модуль драйвера фары |
| 47 | Стартер |
| Разнообразный | |
| 48 | Батарея приборной панели |
| 49 | Пустой |

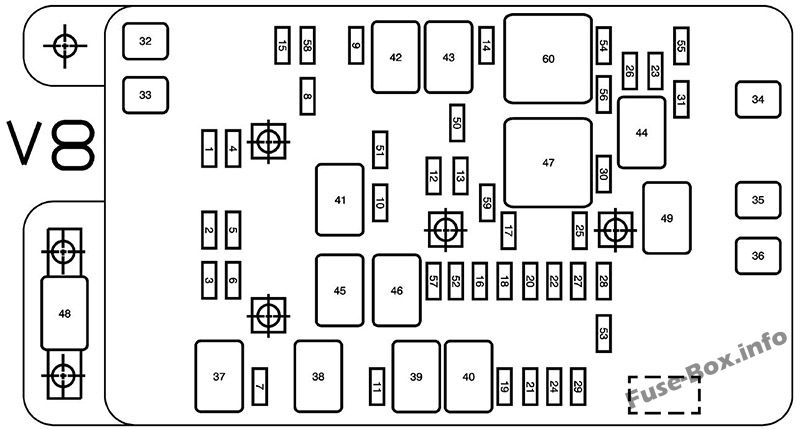

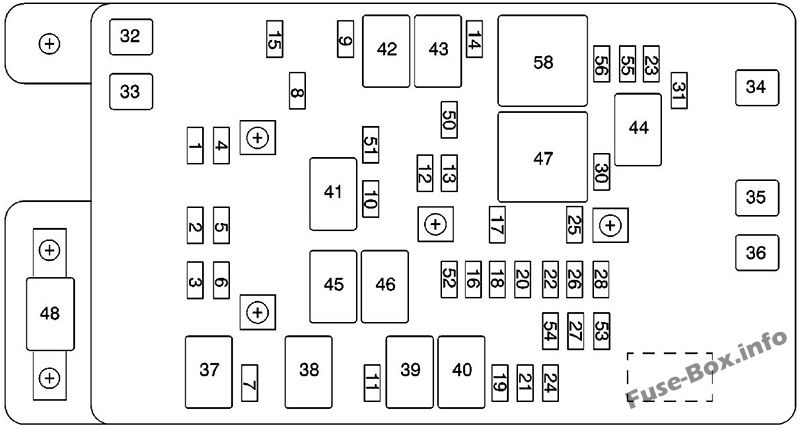

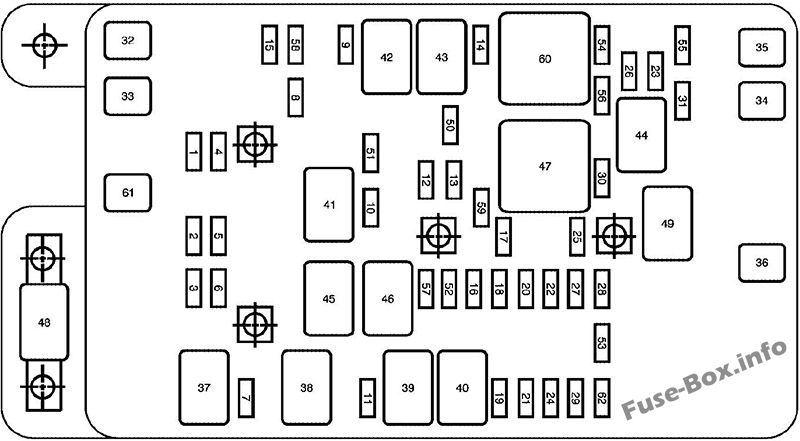

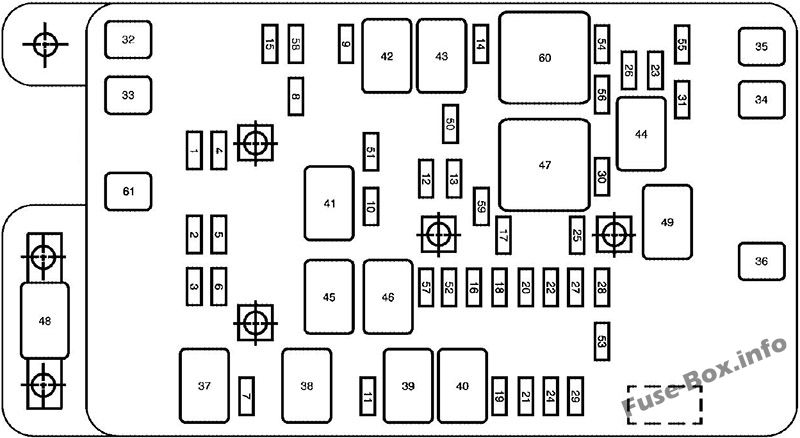

Моторный отсек (двигатель V8)
| № | Применение |
|---|---|
| 1 | Пневматическая подвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Лампы заднего прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Wash |
| 8 | Автоматическая раздаточная коробка |
| 9 | Дворники |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Зажигалка |
| 14 | Катушки зажигания |
| 15 | Вентиляция канистры |
| 16 | TBD-зажигание 1 |
| 17 | Крэнк |
| 18 | Воздушная подушка |
| 19 | Электрический тормоз |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | Электронное управление дроссельной заслонкой |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | Двигатель 1 |
| 27 | Резервное копирование |
| 28 | Модуль управления силовым агрегатом 1 |
| 30 | Кондиционирование воздуха |
| 31 | Контроллер кузова грузовика 1 |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | Зажигание Б |
| 50 | Поворот прицепа со стороны пассажира |
| 51 | Поворот прицепа со стороны водителя |
| 52 | Аварийные мигалки |
| 53 | Кислородный датчик, банк A |
| 54 | Блок кислородных датчиков B |
| 55 | Форсунка банка А |
| 56 | Банк форсунок B |
| Реле | |
| 37 | Омыватель фар |
| 38 | Омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Стеклоочистители/омыватели ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Кондиционирование воздуха |
| 45 | Охлаждающий вентилятор |
| 46 | Модуль драйвера фары |
| 47 | Стартер |
| 58 | Зажигание 1 |
| Разнообразный | |
| 48 | Батарея приборной панели |

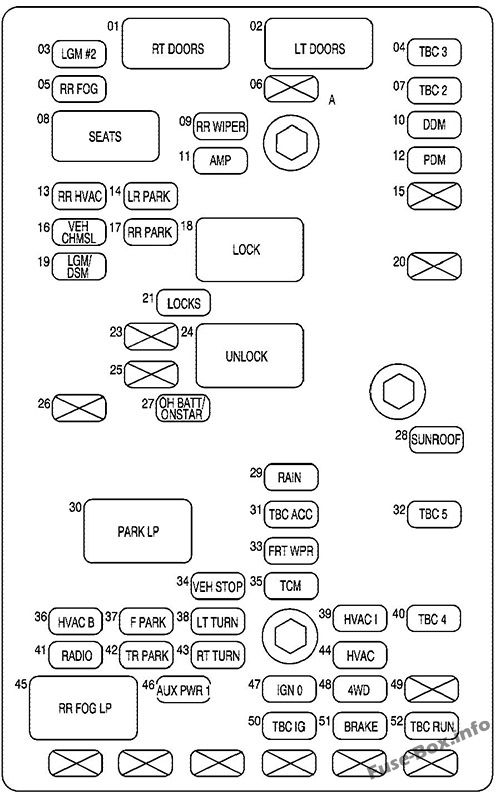

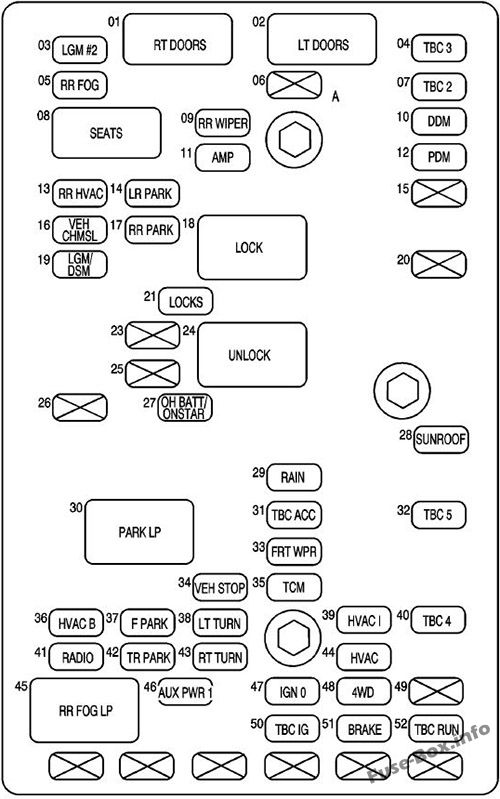

Задний блок предохранителей под сиденьем (Envoy)
| № | Применение |
|---|---|
| 01 | Модуль управления правой дверью |
| 02 | Модуль управления левой дверью |
| 03 | Модуль задней двери 2 |
| 04 | Контроллер кузова грузовика 3 |
| 05 | Задние противотуманные фары |
| 06 | Модуль задней двери/модуль сиденья водителя |
| 07 | Контроллер кузова грузовика 2 |
| 08 | Сиденья с электроприводом |
| 09 | Пустой |
| 10 | Модуль водительской двери |
| 11 | Усилитель |
| 12 | Модуль пассажирской двери |
| 13 | Задний климат-контроль |
| 14 | Левые задние габаритные огни |
| 15 | Вспомогательная мощность 2 |
| 16 | Стоп-сигнал по центру автомобиля |
| 17 | Правые задние габаритные огни |
| 18 | Замки |
| 19 | Пустой |
| 20 | Люк на крыше |
| 21 | Lock |
| 23 | Пустой |
| 24 | Разблокировать |
| 25 | Пустой |
| 26 | Пустой |
| 27 | OH Батарея/система OnStar |
| 29 | Дворники Rainsense |
| 30 | Парковочные огни |
| 31 | Контроллер кузова грузовика 4 Круиз-контроль |
| 32 | Контроллер кузова грузовика 5 |
| 33 | Передние дворники |
| 34 | Остановка автомобиля |
| 35 | Пустой |
| 36 | Тепло Вентиляция Кондиционирование воздуха B |
| 37 | Передние стояночные огни |
| 38 | Сигнал левого поворота |
| 39 | Тепло Вентиляция Кондиционирование воздуха 1 |
| 40 | Контроллер кузова грузовика 4 |
| 41 | Радио |
| 42 | Трейлерный парк |
| 43 | Сигнал поворота направо |
| 44 | Тепло Вентиляция Кондиционирование воздуха |
| 45 | Задние противотуманные фары |
| 46 | Вспомогательная мощность 1 |
| 47 | Зажигание 0 |
| 48 | Полноприводный автомобиль |
| 49 | Пустой |
| 50 | Зажигание контроллера кузова грузовика |
| 51 | Тормоза |
| 52 | Запуск контроллера кузова грузовика |

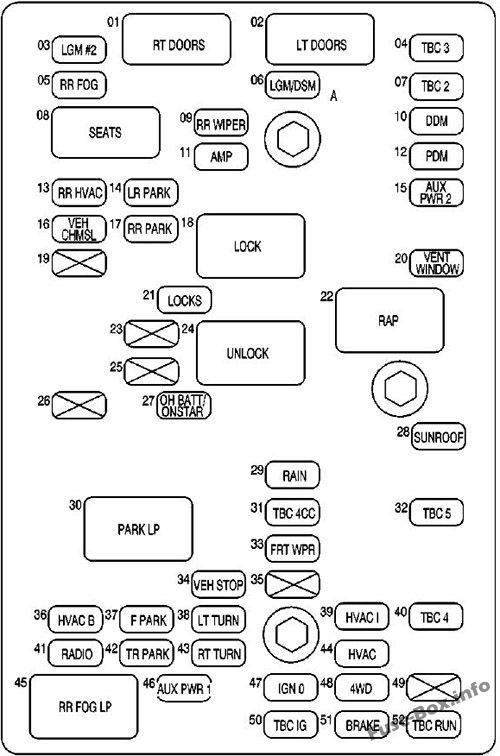

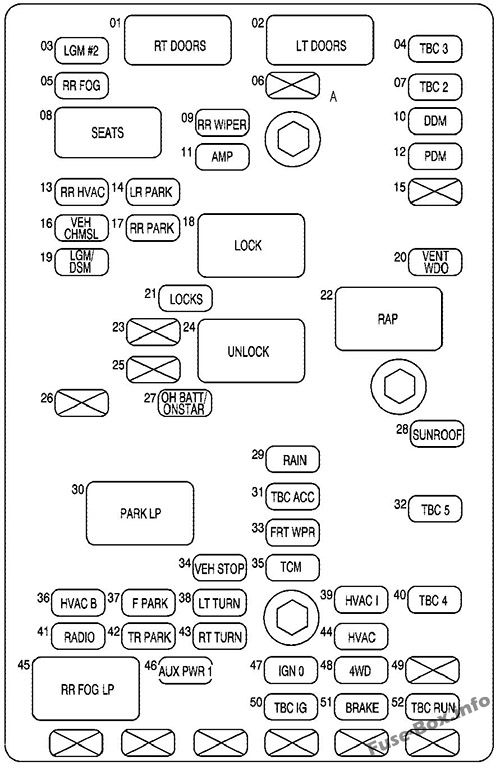

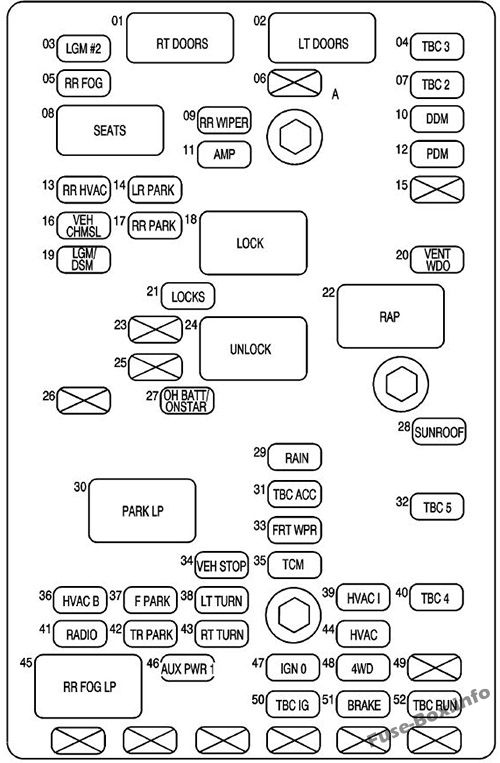

Задний блок предохранителей под сиденьем (Envoy XL)
| № | Применение |
|---|---|
| 01 | Модуль управления правой дверью |
| 02 | Модуль управления левой дверью |
| 03 | Модуль задней двери 2 |
| 04 | Контроллер кузова грузовика 3 |
| 05 | Задние противотуманные фары |
| 06 | Модуль задней двери/модуль сиденья водителя |
| 07 | Контроллер кузова грузовика 2 |
| 08 | Сиденья с электроприводом |
| 09 | Пустой |
| 10 | Модуль водительской двери |
| 11 | Усилитель |
| 12 | Модуль пассажирской двери |
| 13 | Задний климат-контроль |
| 14 | Левые задние разделительные фонари |
| 15 | Вспомогательная мощность 2 |
| 16 | Стоп-сигнал по центру автомобиля |
| 17 | Правые задние габаритные огни |
| 18 | Замки |
| 19 | Пустой |
| 20 | Люк на крыше |
| 21 | Lock |
| 22 | Сохраненная мощность аксессуаров |
| 23 | Пустой |
| 24 | Разблокировать |
| 25 | Пустой |
| 26 | Пустой |
| 27 | OH Батарея/система OnStar |
| 28 | Люк на крыше |
| 29 | Дворники Rainsense |
| 30 | Парковочные огни |
| 31 | Контроллер кузова грузовика 4 Круиз-контроль |
| 32 | Контроллер кузова грузовика 5 |
| 33 | Передние дворники |
| 34 | Остановка автомобиля |
| 35 | Пустой |
| 36 | Тепло Вентиляция Кондиционирование воздуха B |
| 37 | Передние стояночные огни |
| 38 | Сигнал левого поворота |
| 39 | Тепло Вентиляция Кондиционирование воздуха 1 |
| 40 | Контроллер кузова грузовика 4 |
| 41 | Радио |
| 42 | Трейлерный парк |
| 43 | Сигнал поворота направо |
| 44 | Тепло Вентиляция Кондиционирование воздуха |
| 45 | Задние противотуманные фары |
| 46 | Вспомогательная мощность 1 |
| 47 | Зажигание 0 |
| 48 | Полноприводный автомобиль |
| 49 | Пустой |
| 50 | Зажигание контроллера кузова грузовика |
| 51 | Тормоза |
| 52 | Запуск контроллера кузова грузовика |
2005

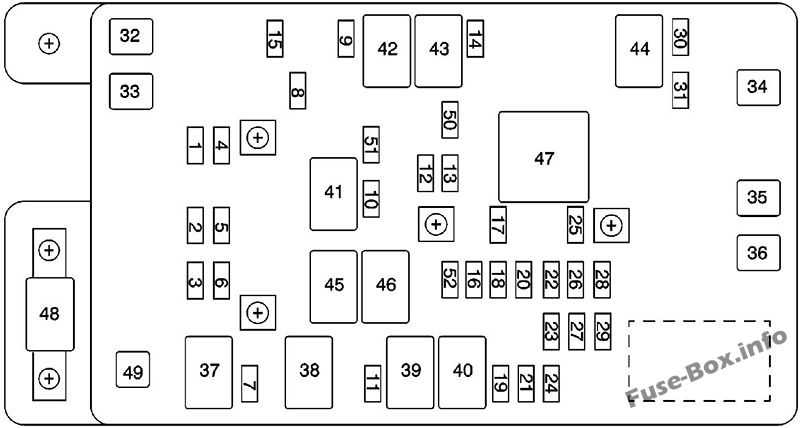

Моторный отсек (двигатель L6)
| № | Применение |
|---|---|
| 1 | Пневматическая подвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Лампы заднего прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Омыватель заднего стекла, омыватель фар |
| 8 | Автоматическая раздаточная коробка |
| 9 | Дворники |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Зажигалка |
| 14 | Катушки зажигания |
| 15 | Электрические регулируемые педали |
| 16 | Контроллер кузова грузовика, зажигание 1 |
| 17 | Крэнк |
| 18 | Воздушная подушка |
| 19 | Электрический тормоз прицепа |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | Электронное управление дроссельной заслонкой |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | Двигатель 1 |
| 27 | Резервное копирование |
| 28 | Модуль управления силовым агрегатом 1 |
| 29 | Датчик кислорода |
| 30 | Кондиционирование воздуха |
| 31 | Контроллер кузова грузовика |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | Зажигание Б |
| 50 | Поворот прицепа со стороны пассажира |
| 51 | Поворот прицепа со стороны водителя |
| 52 | Аварийные мигалки |
| 53 | Модуль драйвера фары |
| 54 | Соленоид реактора с нагнетанием воздуха (AIR) |
| 56 | Насос реактора с нагнетанием воздуха (AIR) |
| Реле | |
| 37 | Омыватель фар |
| 38 | Омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Омыватель ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Кондиционирование воздуха |
| 45 | Охлаждающий вентилятор |
| 46 | Модуль драйвера фары |
| 47 | Стартер |
| 49 | Электрическая регулируемая педаль |
| 55 | Соленоид реактора с нагнетанием воздуха (AIR) |
| Разнообразный | |
| 48 | Батарея приборной панели |
Моторный отсек (двигатель V8)
| № | Применение |
|---|---|
| 1 | Пневматическая подвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Лампы заднего прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Омыватель заднего стекла, омыватель фар |
| 8 | Автоматическая раздаточная коробка |
| 9 | Дворники |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Зажигалка |
| 14 | Катушки зажигания |
| 15 | Вентиляция канистры |
| 16 | Контроллер кузова грузовика, зажигание 1 |
| 17 | Крэнк |
| 18 | Воздушная подушка |
| 19 | Электрический тормоз прицепа |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | Электронное управление дроссельной заслонкой |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | Двигатель 1 |
| 27 | Резервное копирование |
| 28 | Модуль управления силовым агрегатом 1 |
| 29 | Модуль управления силовым агрегатом |
| 30 | Кондиционирование воздуха |
| 31 | Форсунка банка А |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | Зажигание Б |
| 50 | Поворот прицепа со стороны пассажира |
| 51 | Поворот прицепа со стороны водителя |
| 52 | Аварийные мигалки |
| 53 | Передача инфекции |
| 54 | Блок кислородных датчиков B |
| 55 | Кислородный датчик, банк A |
| 56 | Банк форсунок B |
| 57 | Модуль драйвера фары |
| 58 | Контроллер кузова грузовика 1 |
| 59 | Электрическая регулируемая педаль |
| Реле | |
| 37 | Омыватель фар |
| 38 | Омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Омыватель ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Кондиционирование воздуха |
| 45 | Охлаждающий вентилятор |
| 46 | Модуль драйвера фары |
| 47 | Стартер |
| 49 | Электрическая регулируемая педаль |
| 60 | Силовой агрегат |
| Разнообразный | |
| 48 | Батарея приборной панели |
Задний блок предохранителей под сиденьем (Envoy)
| № | Применение |
|---|---|
| 01 | Модуль управления правой дверью |
| 02 | Модуль управления левой дверью |
| 03 | Модуль задней двери 2 |
| 04 | Контроллер кузова грузовика 3 |
| 05 | Задние противотуманные фары |
| 06 | Пустой |
| 07 | Контроллер кузова грузовика 2 |
| 08 | Сиденья с электроприводом |
| 09 | Задний стеклоочиститель |
| 10 | Модуль водительской двери |
| 11 | Усилитель |
| 12 | Модуль пассажирской двери |
| 13 | Задний климат-контроль |
| 14 | Левые задние габаритные огни |
| 15 | Пустой |
| 16 | Стоп-сигнал по центру автомобиля |
| 17 | Правые задние габаритные огни |
| 18 | Замки |
| 19 | Модуль задней двери/модуль сиденья водителя |
| 20 | Пустой |
| 21 | Lock |
| 23 | Пустой |
| 24 | Разблокировать |
| 25 | Пустой |
| 26 | Пустой |
| 27 | OH Батарея/система OnStar |
| 28 | Люк на крыше |
| 29 | Стеклоочистители с датчиком дождя |
| 30 | Парковочные огни |
| 31 | Контроллер кузова грузовика 4 Круиз-контроль |
| 32 | Контроллер кузова грузовика 5 |
| 33 | Передние дворники |
| 34 | Остановка автомобиля |
| 35 | Модуль управления коробкой передач |
| 36 | Тепло Вентиляция Кондиционирование воздуха B |
| 37 | Передние стояночные огни |
| 38 | Сигнал левого поворота |
| 39 | Тепло Вентиляция Кондиционирование воздуха 1 |
| 40 | Контроллер кузова грузовика 4 |
| 41 | Радио |
| 42 | Трейлерный парк |
| 43 | Сигнал поворота направо |
| 44 | Тепло Вентиляция Кондиционирование воздуха |
| 45 | Задние противотуманные фары |
| 46 | Вспомогательная мощность 1 |
| 47 | Зажигание 0 |
| 48 | Полноприводный автомобиль |
| 49 | Пустой |
| 50 | Зажигание контроллера кузова грузовика |
| 51 | Тормоза |
| 52 | Запуск контроллера кузова грузовика |
Задний блок предохранителей под сиденьем (Envoy XL)
| № | Применение |
|---|---|
| 01 | Модуль управления правой дверью |
| 02 | Модуль управления левой дверью |
| 03 | Модуль задней двери 2 |
| 04 | Контроллер кузова грузовика 3 |
| 05 | Задние противотуманные фары |
| 06 | Пустой |
| 07 | Контроллер кузова грузовика 2 |
| 08 | Сиденья с электроприводом |
| 09 | Задний стеклоочиститель |
| 10 | Модуль водительской двери |
| 11 | Усилитель |
| 12 | Модуль пассажирской двери |
| 13 | Задний климат-контроль |
| 14 | Левые задние габаритные огни |
| 15 | Пустой |
| 16 | Стоп-сигнал по центру автомобиля |
| 17 | Правые задние габаритные огни |
| 18 | Замки |
| 19 | Модуль задней двери/модуль сиденья водителя |
| 20 | Вентиляционное окно |
| 21 | Lock |
| 22 | Сохраненная мощность аксессуаров |
| 23 | Пустой |
| 24 | Разблокировать |
| 25 | Пустой |
| 26 | Пустой |
| 27 | OH Батарея/система OnStar |
| 28 | Люк на крыше |
| 29 | Дворники Rainsense |
| 30 | Парковочные огни |
| 31 | Круиз-контроль контроллера кузова грузовика |
| 32 | Контроллер кузова грузовика 5 |
| 33 | Передние дворники |
| 34 | Остановка автомобиля |
| 35 | Модуль управления коробкой передач |
| 36 | Тепло Вентиляция Кондиционирование воздуха B |
| 37 | Передние стояночные огни |
| 38 | Сигнал левого поворота |
| 39 | Тепло Вентиляция Кондиционирование воздуха 1 |
| 40 | Контроллер кузова грузовика 4 |
| 41 | Радио |
| 42 | Трейлерный парк |
| 44 | Тепло Вентиляция Кондиционирование воздуха |
| 45 | Задние противотуманные фары |
| 46 | Вспомогательная мощность 1 |
| 47 | Зажигание 0 |
| 48 | Полноприводный автомобиль |
| 49 | Пустой |
| 50 | Зажигание контроллера кузова грузовика |
| 51 | Тормоза |
| 52 | Запуск контроллера кузова грузовика |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
2006
Моторный отсек (двигатель L6)
| № | Применение |
|---|---|
| 1 | Пневматическая подвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Лампы заднего прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Омыватель заднего стекла, омыватель фар |
| 8 | Активная раздаточная коробка |
| 9 | Дворники |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Зажигалка |
| 14 | Не используется |
| 15 | Электрические регулируемые педали |
| 16 | Контроллер кузова грузовика, зажигание 1 |
| 17 | Крэнк |
| 18 | Воздушная подушка |
| 19 | Электрический тормоз прицепа |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | Электронное управление дроссельной заслонкой |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | Двигатель 1 |
| 27 | Резервное копирование |
| 28 | Модуль управления силовым агрегатом 1 |
| 29 | Датчик кислорода |
| 30 | Кондиционирование воздуха |
| 31 | Контроллер кузова грузовика |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | Зажигание Б |
| 50 | Поворот прицепа со стороны пассажира |
| 51 | Поворот прицепа со стороны водителя |
| 52 | Аварийные мигалки |
| 53 | Модуль драйвера фары |
| 54 | Соленоид реактора с нагнетанием воздуха (AIR) |
| 56 | Насос реактора с нагнетанием воздуха (AIR) |
| 58 | Система повышения устойчивости автомобиля (StabiliTrak) |
| Реле | |
| 37 | Омыватель фар |
| 38 | Омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Омыватель ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Кондиционирование воздуха |
| 45 | Охлаждающий вентилятор |
| 46 | Модуль драйвера фары |
| 47 | Стартер |
| 49 | Электрическая регулируемая педаль |
| 55 | Соленоид реактора с нагнетанием воздуха (AIR) |
| 57 | Силовой агрегат |
| Разнообразный | |
| 48 | Батарея приборной панели |
Моторный отсек (двигатель V8)
| № | Применение |
|---|---|
| 1 | Пневматическая подвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Лампы заднего прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Омыватель заднего стекла, омыватель фар |
| 8 | Автоматическая раздаточная коробка |
| 9 | Дворники |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Зажигалка |
| 14 | Катушки зажигания |
| 15 | Вентиляция канистры |
| 16 | Контроллер кузова грузовика, зажигание 1 |
| 17 | Крэнк |
| 18 | Воздушная подушка |
| 19 | Электрический тормоз прицепа |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | Электронное управление дроссельной заслонкой |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | Двигатель 1 |
| 27 | Резервное копирование |
| 28 | Модуль управления силовым агрегатом 1 |
| 29 | Модуль управления силовым агрегатом |
| 30 | Кондиционирование воздуха |
| 31 | Форсунка банка А |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | Зажигание Б |
| 50 | Поворот прицепа со стороны пассажира |
| 51 | Поворот прицепа со стороны водителя |
| 52 | Аварийные мигалки |
| 53 | Передача инфекции |
| 54 | Блок кислородных датчиков B |
| 55 | Кислородный датчик, банк A |
| 56 | Банк форсунок B |
| 57 | Модуль драйвера фары |
| 58 | Контроллер кузова грузовика 1 |
| 59 | Электрическая регулируемая педаль |
| Реле | |
| 37 | Омыватель фар |
| 38 | Омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Омыватель ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Кондиционирование воздуха |
| 45 | Охлаждающий вентилятор |
| 46 | Модуль драйвера фары |
| 47 | Стартер |
| 49 | Электрическая регулируемая педаль |
| 60 | Силовой агрегат |
| 61 | Система повышения устойчивости автомобиля (StabiliTrak®) |
| Разнообразный | |
| 48 | Батарея приборной панели |
Задний блок предохранителей под сиденьем (Envoy)
| № | Применение |
|---|---|
| 01 | Модуль управления правой дверью |
| 02 | Модуль управления левой дверью |
| 03 | Модуль задней двери 2 |
| 04 | Контроллер кузова грузовика 3 |
| 05 | Задние противотуманные фары |
| 06 | Пустой |
| 07 | Контроллер кузова грузовика 2 |
| 08 | Сиденья с электроприводом |
| 09 | Задний стеклоочиститель |
| 10 | Модуль водительской двери |
| 11 | Усилитель |
| 12 | Модуль пассажирской двери |
| 13 | Задний климат-контроль |
| 14 | Левые задние габаритные огни |
| 15 | Пустой |
| 16 | Стоп-сигнал по центру автомобиля |
| 17 | Правые задние габаритные огни |
| 18 | Замки |
| 19 | Модуль задней двери/модуль сиденья водителя |
| 20 | Пустой |
| 21 | Lock |
| 23 | Пустой |
| 24 | Разблокировать |
| 25 | Пустой |
| 26 | Пустой |
| 27 | OH Батарея/система OnStar |
| 28 | Люк на крыше |
| 29 | Дворники Rainsense |
| 30 | Парковочные огни |
| 31 | Круиз-контроль контроллера кузова грузовика |
| 32 | Контроллер кузова грузовика 5 |
| 33 | Передние дворники |
| 34 | Остановка автомобиля |
| 35 | Модуль управления коробкой передач |
| 36 | Тепло Вентиляция Кондиционирование воздуха B |
| 37 | Передние стояночные огни |
| 38 | Сигнал левого поворота |
| 39 | Тепло Вентиляция Кондиционирование воздуха 1 |
| 40 | Контроллер кузова грузовика 4 |
| 41 | Радио |
| 42 | Трейлерный парк |
| 43 | Сигнал поворота направо |
| 44 | Тепло Вентиляция Кондиционирование воздуха |
| 45 | Задние противотуманные фары |
| 46 | Вспомогательная мощность 1 |
| 47 | Зажигание 0 |
| 48 | Полноприводный автомобиль |
| 49 | Пустой |
| 50 | Зажигание контроллера кузова грузовика |
| 51 | Тормоза |
| 52 | Запуск контроллера кузова грузовика |
Задний блок предохранителей под сиденьем (Envoy XL)
| № | Применение |
|---|---|
| 01 | Модуль управления правой дверью |
| 02 | Модуль управления левой дверью |
| 03 | Модуль задней двери 2 |
| 04 | Контроллер кузова грузовика 3 |
| 05 | Задние противотуманные фары |
| 06 | Пустой |
| 07 | Контроллер кузова грузовика 2 |
| 08 | Сиденья с электроприводом |
| 09 | Задний стеклоочиститель |
| 10 | Модуль водительской двери |
| 11 | Усилитель |
| 12 | Модуль пассажирской двери |
| 13 | Задний климат-контроль |
| 14 | Левые задние габаритные огни |
| 15 | Пустой |
| 16 | Стоп-сигнал по центру автомобиля |
| 17 | Правые задние габаритные огни |
| 18 | Замки |
| 19 | Модуль задней двери/модуль сиденья водителя |
| 20 | Вентиляционное окно |
| 21 | Lock |
| 22 | Сохраненная мощность аксессуаров |
| 23 | Пустой |
| 24 | Разблокировать |
| 25 | Пустой |
| 26 | Пустой |
| 27 | OH Батарея/система OnStar |
| 28 | Люк на крыше |
| 29 | Дворники Rainsense |
| 30 | Парковочные огни |
| 31 | Аксессуар контроллера кузова грузовика |
| 32 | Контроллер кузова грузовика 5 |
| 33 | Передние дворники |
| 34 | Остановка автомобиля |
| 35 | Модуль управления коробкой передач |
| 36 | Тепло Вентиляция Кондиционирование воздуха B |
| 37 | Передние стояночные огни |
| 38 | Сигнал левого поворота |
| 39 | Тепло Вентиляция Кондиционирование воздуха 1 |
| 40 | Контроллер кузова грузовика 4 |
| 41 | Радио |
| 42 | Трейлерный парк |
| 43 | Сигнал поворота направо |
| 44 | Тепло Вентиляция Кондиционирование воздуха |
| 45 | Задние противотуманные фары |
| 46 | Вспомогательная мощность 1 |
| 47 | Зажигание 0 |
| 48 | Полноприводный автомобиль |
| 49 | Пустой |
| 50 | Зажигание контроллера кузова грузовика |
| 51 | Тормоза |
| 52 | Запуск контроллера кузова грузовика |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
| ПУСТОЙ | Пустой |
2007, 2008, 2009
Моторный отсек (двигатель L6)
| № | Применение |
|---|---|
| 1 | Пневматическая подвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Лампы заднего прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Стеклоочиститель |
| 8 | Активная раздаточная коробка |
| 9 | Дворники |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Зажигалка |
| 15 | Электрические регулируемые педали |
| 16 | Контроллер кузова грузовика, зажигание 1 |
| 17 | Крэнк |
| 18 | Воздушная подушка |
| 19 | Электрический тормоз прицепа |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | Электронное управление дроссельной заслонкой |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | Канистра модуля управления коробкой передач |
| 27 | Резервное копирование |
| 28 | Модуль управления силовым агрегатом 1 |
| 29 | Датчик кислорода |
| 30 | Кондиционирование воздуха |
| 31 | Контроллер кузова грузовика |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | воздуходувка |
| 50 | Поворот прицепа со стороны пассажира |
| 51 | Поворот прицепа со стороны водителя |
| 52 | Аварийные мигалки |
| 53 | Модуль драйвера фары |
| 54 | Соленоид реактора с нагнетанием воздуха (AIR) |
| 56 | Насос реактора с нагнетанием воздуха (AIR) |
| 58 | Система повышения устойчивости автомобиля (StabiliTrak®) |
| 59 | Регулируемое управление напряжением |
| Реле | |
| 37 | Омыватель фар |
| 38 | Омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Омыватель ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Кондиционирование воздуха |
| 45 | Охлаждающий вентилятор |
| 46 | Модуль драйвера фары |
| 47 | Стартер |
| 49 | Электрическая регулируемая педаль |
| 55 | Соленоид реактора с нагнетанием воздуха (AIR) |
| 57 | Силовой агрегат |
| Разнообразный | |
| 48 | Батарея приборной панели |
Моторный отсек (двигатель V8)
| № | Применение |
|---|---|
| 1 | Пневматическая подвеска с электрическим управлением |
| 2 | Фара дальнего света со стороны пассажира |
| 3 | Фара ближнего света со стороны пассажира |
| 4 | Лампы заднего прицепа |
| 5 | Фара дальнего света со стороны водителя |
| 6 | Фара ближнего света со стороны водителя |
| 7 | Стеклоочиститель |
| 8 | Автоматическая раздаточная коробка |
| 9 | Дворники |
| 10 | Модуль управления силовым агрегатом B |
| 11 | Противотуманные фары |
| 12 | Стоп-сигнал |
| 13 | Зажигалка |
| 14 | Катушки зажигания |
| 15 | Вентиляция адсорбера модуля управления коробкой передач (TCM) |
| 16 | Контроллер кузова грузовика, зажигание 1 |
| 17 | Крэнк |
| 18 | Эйрхаг |
| 19 | Электрический тормоз прицепа |
| 20 | Охлаждающий вентилятор |
| 21 | Horn |
| 22 | Зажигание Е |
| 23 | Электронное управление дроссельной заслонкой |
| 24 | Комбинация приборов, информационный центр водителя |
| 25 | Автоматическая система управления блокировкой переключения передач |
| 26 | Двигатель 1 |
| 27 | Резервное копирование |
| 28 | Модуль управления силовым агрегатом 1 |
| 29 | Модуль управления силовым агрегатом |
| 30 | Кондиционирование воздуха |
| 31 | Форсунка банка А |
| 32 | Трейлер |
| 33 | Антиблокировочная система тормозов (АБС) |
| 34 | Зажигание А |
| 35 | Двигатель вентилятора |
| 36 | Зажигание Б |
| 50 | Поворот прицепа со стороны пассажира |
| 51 | Поворот прицепа со стороны водителя |
| 52 | Аварийные мигалки |
| 53 | Передача инфекции |
| 54 | Блок кислородных датчиков B |
| 55 | Кислородный датчик, банк A |
| 56 | Банк форсунок B |
| 57 | Модуль драйвера фары |
| 58 | Контроллер кузова грузовика 1 |
| 59 | Электрическая регулируемая педаль |
| 61 | Система повышения устойчивости автомобиля (StabiliTrak®) |
| 62 | Регулируемое управление напряжением |
| Реле | |
| 37 | Омыватель фар |
| 38 | Стеклоочиститель/омыватель заднего стекла |
| 39 | Противотуманные фары |
| 40 | Horn |
| 41 | Топливный насос |
| 42 | Омыватель ветрового стекла |
| 43 | Фара дальнего света |
| 44 | Кондиционирование воздуха |
| 45 | Охлаждающий вентилятор |
| 46 | Модуль драйвера фары |
| 47 | Стартер |
| 49 | Электрическая регулируемая педаль |
| 60 | Силовой агрегат |
| Разнообразный | |
| 48 | Батарея приборной панели |
Задний блок предохранителей под сиденьем
| № | Применение |
|---|---|
| 01 | Модуль управления правой дверью |
| 02 | Модуль управления левой дверью |
| 03 | Модуль задней двери 2 |
| 04 | Контроллер кузова грузовика 3 |
| 05 | Задние противотуманные фары |
| 06 | Пустой |
| 07 | Контроллер кузова грузовика 2 |
| 08 | Сиденья с электроприводом |
| 09 | Задний стеклоочиститель |
| 10 | Модуль водительской двери |
| 11 | Усилитель |
| 12 | Модуль пассажирской двери |
| 13 | Задний климат-контроль |
| 14 | Задние габаритные огни со стороны водителя |
| 15 | Пустой |
| 16 | Высокий стоп-сигнал по центру автомобиля (CHMSL) |
| 17 | Задние габаритные огни со стороны пассажира |
| 18 | Замки |
| 19 | Модуль задней двери/модуль сиденья водителя |
| 20 | Пустой |
| 21 | Lock |
| 23 | Пустой |
| 24 | Разблокировать |
| 25 | Пустой |
| 26 | Пустой |
| 27 | Накладная батарея OnStar/система OnStar |
| 28 | Люк на крыше |
| 29 | Не используется |
| 30 | Парковочные огни |
| 31 | Аксессуар контроллера кузова грузовика |
| 32 | Контроллер кузова грузовика 5 |
| 33 | Передние дворники |
| 34 | Остановка автомобиля |
| 35 | Модуль управления коробкой передач |
| 36 | Тепло Вентиляция Кондиционирование воздуха B |
| 37 | Передние стояночные огни |
| 38 | Сигнал поворота со стороны водителя |
| 39 | Тепло Вентиляция Кондиционирование воздуха 1 |
| 40 | Контроллер кузова грузовика 4 |
| 41 | Радио |
| 42 | Трейлерный парк |
| 43 | Сигнал поворота со стороны пассажира |
| 44 | Тепло Вентиляция Кондиционирование воздуха |
| 45 | Задние противотуманные фары |
| 46 | Вспомогательная мощность 1 |
| 47 | Зажигание 0 |
| 48 | Полноприводный автомобиль |
| 49 | Пустой |
| 50 | Зажигание контроллера кузова грузовика |
| 51 | Тормоза |
| 52 | Запуск контроллера кузова грузовика |
