Предохранители и реле GMC Jimmy (1995-2001)
Схемы относятся к указанным годам и вариантам GMC Jimmy (1995-2001). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Схема предохранителей GMC Jimmy 1995-2001 гг.
Предохранители прикуривателя (розетки) в GMC Jimmy:
1995-1997: №7 (ПИТАНИЕ ВСПОМОГАТЕЛЬНЫЙ) в блоке предохранителей приборной панели.
С 1998 года: № 2 (CIGAR LTR) и № 13 (ПИТАНИЕ ВСПОМОГАТЕЛЬНЫЙ) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

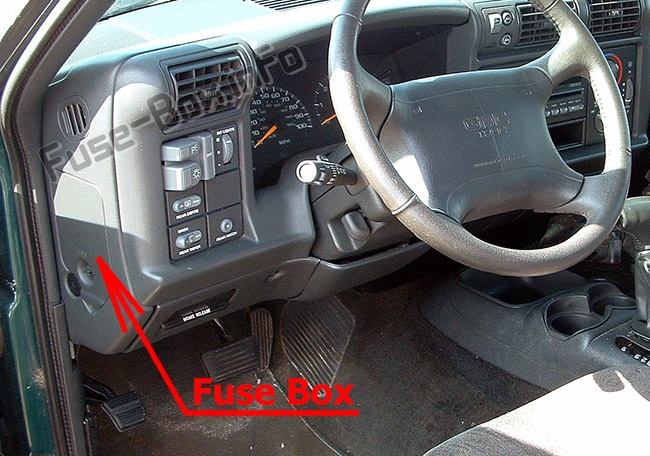

Блок предохранителей на приборной панели
Блок предохранителей находится за крышкой на панели приборов со стороны водителя. Снимите крышку, повернув фиксатор против часовой стрелки.

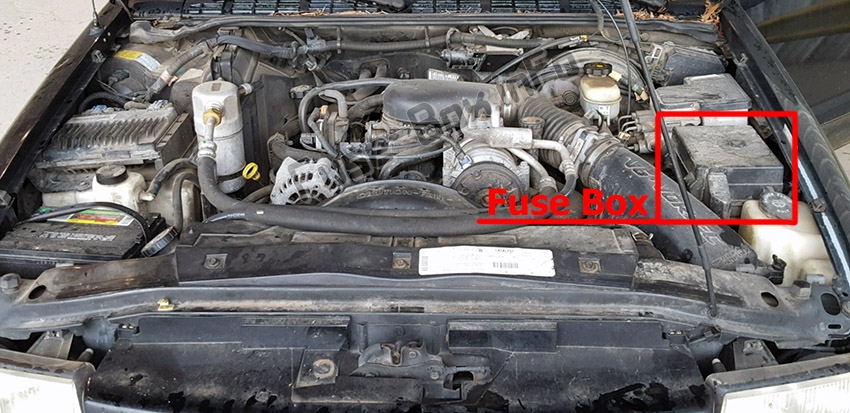

Блок предохранителей в моторном отсеке
Снимите крышку, повернув фиксатор против часовой стрелки. Чтобы установить крышку на место, нажмите и поверните фиксатор по часовой стрелке.
Схема блока предохранителей
Схема блока предохранителей

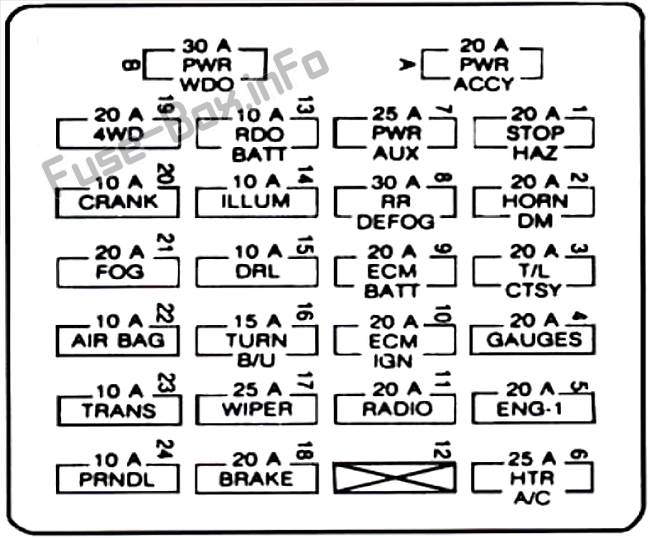

1995
Приборная доска
| Name | Описание |
|---|---|
| ЭЛЕКТРОПИТАНИЕ | Автоматический выключатель: дверные замки с электроприводом, сиденье с электроприводом, поясничная опора сиденья с электроприводом, RKE |
| PWR WDO | Автоматический выключатель: электрические стеклоподъемники |
| ОСТАНОВИТЬ ЗДОРОВЬЕ | Стоп-сигналы, аварийные огни, звуковой сигнал, реле CHMSL, лампа CHMSL |
| РОГ ДМ | Лампы купола, лампы багажника, косметическое зеркало козырька, прикуриватель, лампа внутреннего зеркала заднего вида, лампы потолочной консоли, лампа перчаточного ящика, звуковые сигналы, реле звукового сигнала, плафоны освещения IP, внешнее зеркало заднего вида с электроприводом, мотор открывания подъемника, модуль входа с подсветкой |
| Т/Л CTSY | Габаритные огни, Освещение номерного знака, Модуль раздаточной коробки с электроприводом, Подкапотное освещение, Задний дворник, Реле противотуманных фар, Лампа дверного выключателя |
| ДАТЧИКИ | Поле генератора, VTC, реле компрессора кондиционера, модуль звуковой сигнализации кластера, катушка реле DRL, индикатор полного привода, модуль DRL, таймер заднего обогрева, зажигание TCCM, резервное зажигание SIR, зажигание RKE |
| РУС I | Датчик O2 Heat Dr, EGR, датчик кулачка, CANN, продувка |
| HTR кондиционер | Электродвигатель вентилятора отопителя/кондиционера, электродвигатель температурной заслонки, муфта компрессора кондиционера, катушка реле вентилятора высокого давления, катушка реле таймера |
| ПИТАНИЕ ВСПОМОГАТЕЛЬНЫЙ | Вспомогательные розетки, ALDL |
| RR DEFOG | Обогрев заднего стекла |
| ЭБУ БАТТ | Аккумулятор PCM/VCM, аккумулятор ABS) (LN2), топливный насос |
| ЭБУ ICiN | Зажигание PCM/VCM, форсунки, датчик коленвала, модуль драйвера катушки |
| РАДИО | Радио, внутреннее освещение зеркала заднего вида, лампы для чтения на потолочной консоли, задний стеклоочиститель, задний омыватель, дисплей на потолочной консоли |
| РДО БАТТ | Часы, Батарейка для радио, CD-плеер |
| ИЛЛЮМ | Подсветка комбинации приборов, лампа пепельницы, подсветка радиоприемника, лампа отопителя, подсветка полного привода, модуль звуковой сигнализации, подсветка противотуманных фар, выключатель заднего стеклоочистителя, подсветка выключателя заднего обогревателя, подсветка выключателя подъемного стекла, подсветка потолочной консоли |
| DRL | Дневные ходовые огни |
| ПОВОРОТ-Б/У | Указатель поворота и фонари заднего хода |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Омыватель ветрового стекла, мотор стеклоочистителя |
| ТОРМОЗ | DR AC, антиблокировочная система тормозов, круиз-контроль |
| 4WD | Раздаточная коробка с электрическим переключением |
| РУКОЯТКА | Сигнал запуска |
| FOG | Реле противотуманных фар, противотуманные фары |
| ВОЗДУШНАЯ ПОДУШКА | Модуль подушки безопасности |
| ТРАНС | 4L60E Автоматическая коробка передач |
| PRNDL | мощность PRNDL |

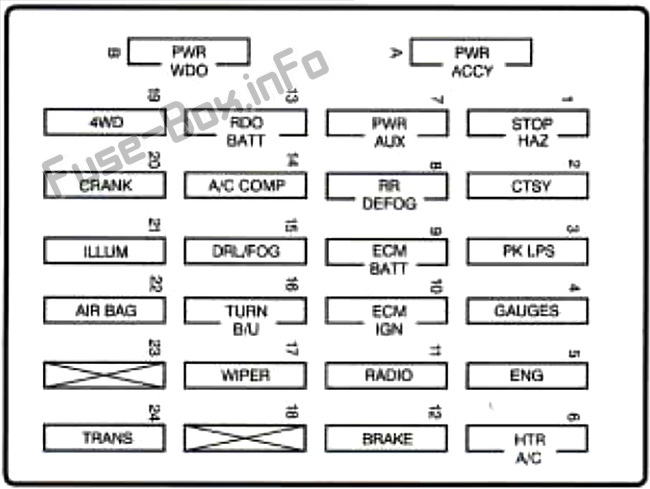

1996
Приборная доска
| № | Описание |
|---|---|
| A | Автоматический выключатель: дверные замки с электроприводом, сиденье с электроприводом, поясничная опора сиденья с электроприводом, дистанционный вход без ключа |
| B | Автоматический выключатель: электрические стеклоподъемники |
| 1 | Стоп-сигналы, аварийные огни, звуковой сигнал, центральное реле стоп-сигнала, центральный верхний стоп-сигнал |
| 2 | Лампы купола, лампы багажника, косметическое зеркало козырька, прикуриватель, лампа внутреннего зеркала заднего вида, лампы потолочной консоли, лампа перчаточного ящика, звуковые сигналы, реле звукового сигнала, плафоны освещения IP, наружное зеркало заднего вида с электроприводом, мотор открывания подъемника, модуль входа с подсветкой |
| 3 | Габаритные огни, Освещение номерного знака, Модуль раздаточной коробки с электроприводом, Подкапотное освещение, Задний стеклоочиститель, Лампа пепельницы, Лампа дверного выключателя |
| 4 | Поле генератора, реле компрессора кондиционера, модуль звуковой сигнализации, катушка реле ДХО, индикаторная лампа полного привода, модуль ДХО, таймер заднего обогрева, модуль зажигания раздаточной коробки, резервное зажигание SIR, зажигание RKE |
| 5 | Нагреватель датчика кислорода, рециркуляция отработавших газов, датчик распредвала, CANN, продувка, MAS |
| 6 | Электродвигатель вентилятора, электродвигатель температурной дверцы, катушка реле высокочастотного вентилятора |
| 7 | Дополнительные розетки питания, линия диагностики сборочной линии |
| 8 | Обогрев заднего стекла |
| 9 | Аккумулятор PCM/VCM, аккумулятор ABS |
| 10 | Зажигание PCM/VCM, форсунки, датчик коленвала, модуль драйвера катушки |
| 11 | Радио, подсветка карты внутреннего зеркала заднего вида, лампы для чтения на потолочной консоли, задний стеклоочиститель, задний омыватель, дисплей на потолочной консоли |
| 12 | DRAC, антиблокировочная тормозная система, VCM IGN-3 |
| 13 | Часы, Радио, Аккумулятор, CD-плеер |
| 14 | Питание от аккумуляторной батареи компрессора кондиционера |
| 15 | Дневная ходовая лампа, противотуманные фары, реле противотуманных фар |
| 16 | Сигналы поворота и фонари заднего хода, соленоид блокировки тормозной колодки |
| 17 | Омыватель ветрового стекла, мотор стеклоочистителя |
| 19 | Раздаточная коробка с электрическим переключением |
| 20 | Сигнал запуска, система подушек безопасности |
| 21 | Подсветка комбинации приборов, подсветка радиоприемника, лампа отопителя, подсветка полного привода, модуль звуковой сигнализации, подсветка противотуманных фар, выключатель заднего стеклоочистителя, подсветка выключателя заднего обогревателя, подсветка выключателя подъемного стекла, подсветка потолочной консоли |
| 22 | Система подушек безопасности |
| 24 | Мощность PRNDL, автоматическая коробка передач 4L60E |

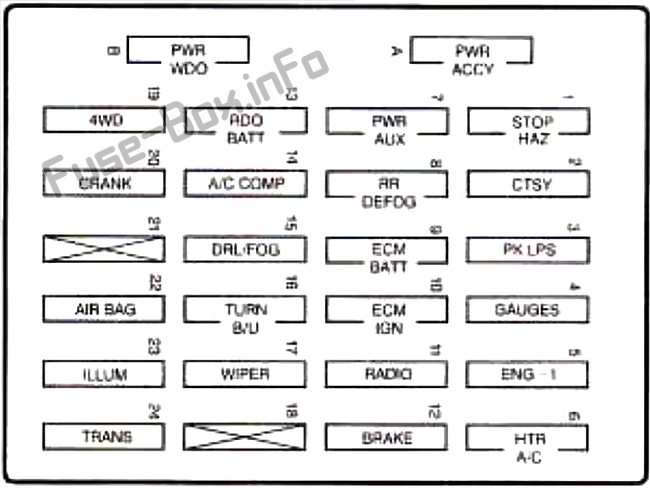

1997
Приборная доска
| A | Автоматический выключатель: дверные замки с электроприводом, сиденье с электроприводом, поясничная опора сиденья с электроприводом, дистанционный вход без ключа |
|---|---|
| B | Автоматический выключатель: электрические стеклоподъемники, модуль люка на крыше / Molor |
| 1 | Стоп-сигналы, аварийные огни, звуковой сигнал, центральное реле стоп-сигнала, центральный верхний стоп-сигнал |
| 2 | Лампы купола, лампы багажника, косметическое зеркало козырька, прикуриватель, лампа внутреннего зеркала заднего вида, лампы потолочной консоли, лампа перчаточного ящика, звуковые сигналы, реле звукового сигнала, дополнительные лампы IP, наружное зеркало заднего вида с электроприводом, мотор высвобождения стекла Liltglass, модуль входа с подсветкой |
| 3 | Габаритные огни, Освещение номерного знака, Модуль раздаточной коробки с электроприводом, Подкапотное освещение, Задний стеклоочиститель, Реле противотуманных фар, Лампа дверного выключателя, Лампа пепельницы, Выключатель фар |
| 4 | Реле компрессора кондиционера, модуль звуковой сигнализации комбинации приборов, катушка реле DRL, контрольная лампа полного привода, модуль DRL, таймер заднего обогрева, модуль зажигания раздаточной коробки, резервное зажигание SIR, зажигание RKE, модуль датчика уровня топлива |
| 5 | Целитель датчика кислорода, рециркуляция отработавших газов, датчик распредвала, продувка CANN, датчик массового расхода воздуха соленоида вентиляции адсорбера, датчик распредвала |
| 6 | Второстепенный вентилятор, мотор дверцы температуры, катушка реле вентилятора высокого давления |
| 7 | Дополнительные розетки питания, линия диагностики сборочной линии |
| K | Обогрев заднего стекла |
| 9 | Аккумулятор PCM/VCM, топливный насос |
| 10 | Зажигание PCM/VCM, форсунки, датчик коленвала, модуль драйвера катушки |
| 11 | Радио, лампа карты внутреннего зеркала заднего вида, лампы для чтения на потолочной консоли, задний стеклоочиститель, задний омыватель, дисплей на потолочной консоли |
| 12 | Антиблокировочная система тормозов, VCM IGN-3 |
| 13 | Часы, Батарейка для радио, CD-плеер |
| 14 | Питание от аккумуляторной батареи компрессора кондиционера |
| 15 | Дневные ходовые огни, противотуманные фары Реле противотуманных фар |
| 16 | Сигналы поворота и фонари заднего хода, соленоид блокировки переключения передач и тормоза |
| 17 | Омыватель ветрового стекла, мотор стеклоочистителя |
| 18 | Не используется |
| 19 | Раздаточная коробка с электрическим переключением |
| 20 | Реле стартера, модуль подушки безопасности |
| 21 | Не используется |
| 22 | Модуль подушки безопасности |
| 23 | Подсветка комбинации приборов, подсветка радиоприемника, лампа отопителя, подсветка полного привода, модуль звуковой сигнализации, подсветка противотуманных фар, подсветка выключателя заднего стеклоочистителя, подсветка выключателя заднего предохранителя, подсветка выключателя подъемного стекла, подсветка потолочной консоли |
| 24 | Мощность PRNDL, автоматическая коробка передач 4L60E |

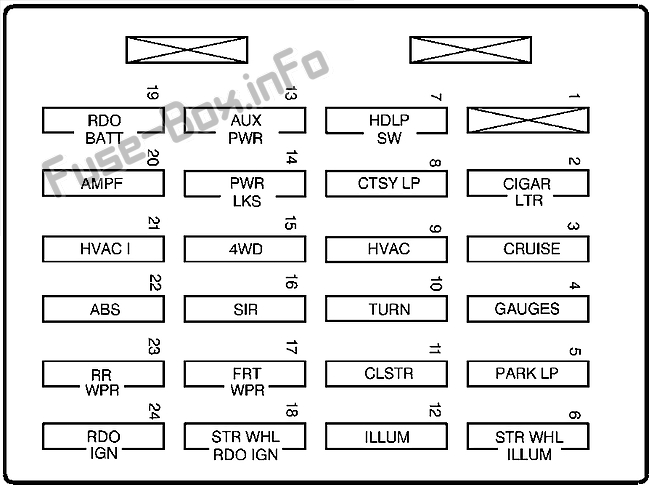

1998, 1999, 2000 и 2001 гг.
Приборная доска
| № | Описание |
|---|---|
| A | Не используется |
| B | Не используется |
| 1 | 1998: Переключатель фар, элементы управления кузовом TBC, реле фар; 1999-2001: не используется |
| 2 | Прикуриватель, разъем канала передачи данных |
| 3 | Модуль и переключатель круиз-контроля, модуль управления кузовным оборудованием, подогрев сидений |
| 4 | Приборы, блок управления кузовным оборудованием, приборная панель |
| 5 | 1998: Внутреннее освещение; 1999–2001: габаритные огни, переключатель стеклоподъемников, блок управления кузовным оборудованием, лампа пепельницы. |
| 6 | 1998: Не используется; 1999-2001: Радиоуправление на руле |
| 7 | 1998: Зеркало, Замки; 1999-2001: Переключатель фар, блок управления кузовом, реле фар |
| 8 | Лампы освещения салона, защита от разрядки аккумулятора |
| 9 | Головка управления HVAC (ручная) |
| 10 | Сигнал поворота |
| 11 | Комбинация приборов, модуль управления двигателем |
| 12 | 1998 г.: габаритные огни, переключатель стеклоподъемников, TBC, лампа пепельницы; 1999-2001: Освещение салона |
| 13 | Вспомогательная мощность |
| 14 | Силовые замки Мотор |
| 15 | Переключатель 4WD, органы управления двигателем (VCM, PCM, трансмиссия) |
| 16 | Дополнительные надувные удерживающие устройства |
| 17 | Передний стеклоочиститель |
| 18 | 1998: Не используется; 1999-2001: Радиоуправление на руле |
| 19 | Радио, Аккумулятор |
| 20 | 1998: Не используется; 1999-2001: Усилитель |
| 21 | HVAC (ручной), HVAC I (автоматический), датчики HVAC (автоматический) |
| 22 | Антиблокировочная система тормозов |
| 23 | Задний стеклоочиститель |
| 24 | радио, зажигание |

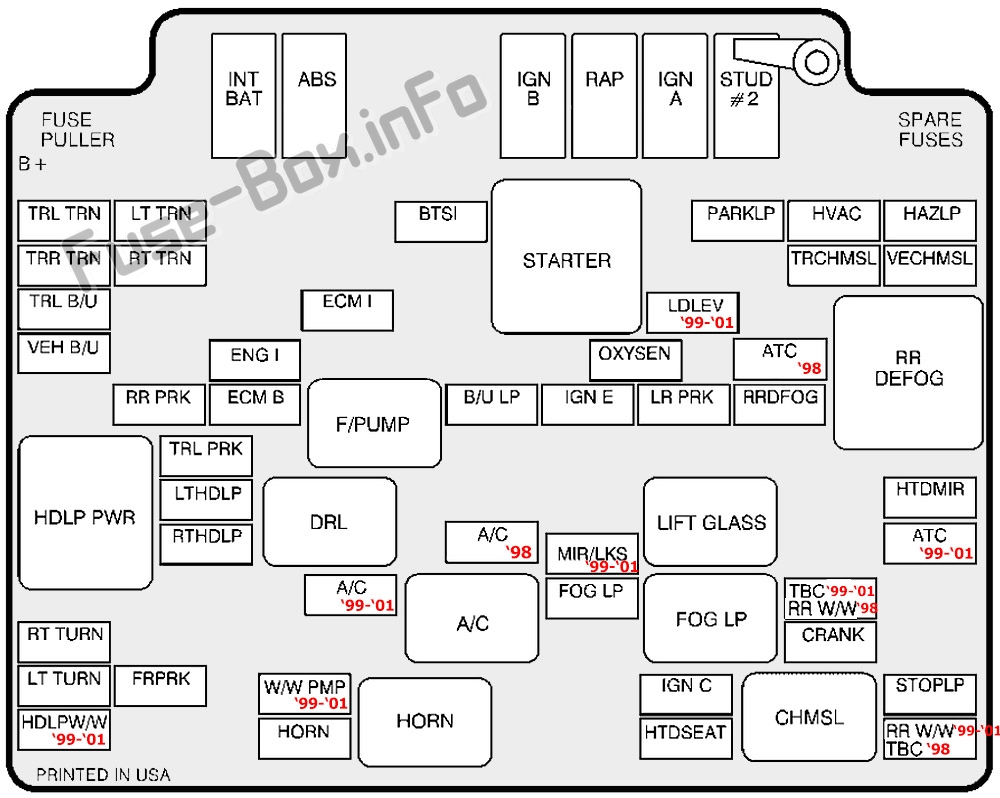

Моторного отсека
| Name | Описание |
|---|---|
| TRL TRN | Левый поворот трейлера |
| ТРН ТРН | Прицеп правый поворот |
| ТРЛ Б/У | Фонари заднего хода прицепа |
| ВЭХ Б/У | Фонари заднего хода автомобиля |
| ПОВОРОТ РТ | Передний правый указатель поворота |
| LT ПОВОРОТ | Левый указатель поворота спереди |
| HDLP ж/б | Не используется |
| ЛТ РНН | Левый указатель поворота сзади |
| РТ РН | Задний указатель правого поворота |
| РР ПРК | Правые задние габаритные огни |
| ТРЛ ПРК | Лампы для парковки трейлеров |
| LT HDLP | Левая фара |
| РТ HDLP | Правая фара |
| ФР ПРК | Передние стояночные огни |
| ИНТ БАТ | Питание блока предохранителей I/P |
| РУС I | Датчики/соленоиды двигателя, MAF, CAM, PURGE, VENT |
| ЭБУ В | Модуль управления двигателем, модуль топливного насоса, давление масла |
| ABS | Антиблокировочная тормозная система |
| ЕСМ I | Форсунки модуля управления двигателем |
| A/C | Кондиционирование воздуха |
| В/В ПМП | Не используется |
| HORN | Horn |
| BTSI | Блокировка переключения передач и тормоза |
| Б/У ЛП | Резервные лампы |
| IGN Б | Подача колонки, IGN 2, 3, 4 |
| RAP | Сохраненная мощность аксессуаров |
| ЛД ЛЕВ | Не используется |
| ОКСИСЕН | Датчик кислорода |
| ИГН Э | Двигатель |
| МИР/ЛКС | Зеркала, Дверные замки |
| ФОГ ЛП | Противотуманные фары |
| IGN А | Запуск и зарядка IGN 1 |
| ШПИЛЬКА №2 | Подача аксессуаров, электрический тормоз |
| ПАРК ЛП | Парковочные огни |
| ЛР ПРК | Левые задние габаритные огни |
| ИГН С | Соленоид стартера, топливный насос, PRNDL |
| СИДЕНЬЕ | Сиденье с подогревом |
| HVAC | Система вентиляции и кондиционирования |
| ТРЧМСЛ | Стоп-сигнал с высоким креплением в центре прицепа |
| РР ДФОГ | Задний обогреватель |
| TBC | Компьютер кузова грузовика |
| РУКОЯТКА | Переключатель сцепления, переключатель НСБУ |
| ХАЗ ЛП | Аварийные огни |
| ВЕЧМСЛ | Стоп-сигнал по центру автомобиля |
| ХТД МИР | Зеркало с подогревом |
| ATC | Раздаточная коробка (полный привод) |
| СТОП ЛП | Стоп-сигналы |
| РР Ж/Ж | Стеклоочиститель заднего стекла |
