Предохранители и реле GMC Savana (1997-2002)
Схемы относятся к указанным годам и вариантам GMC Savana (1997-2002). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Схема предохранителей GMC Savana 1997-2002 гг.
Предохранители прикуривателя (розетка) в GMC Savana являются предохранители № 7 «ПИТАНИЕ ВСПОМОГАТЕЛЬНЫЙ» (дополнительная розетка питания) и № 13 «CIG LTR» (прикуриватель) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

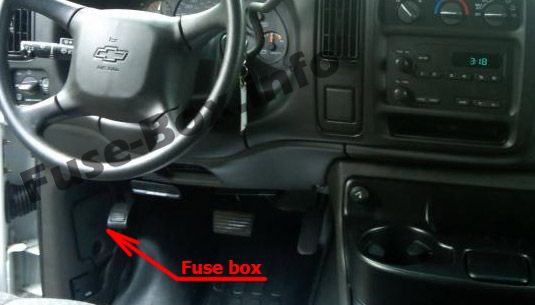

Пассажирский салон
Дверца доступа к блоку предохранителей находится со стороны водителя на приборной панели над рычагом открывания капота.
Моторного отсека
Блок предохранителей находится со стороны водителя в задней части моторного отсека.
Схемы блока предохранителей
Схемы блока предохранителей
1997, 1998, 1999, 2000

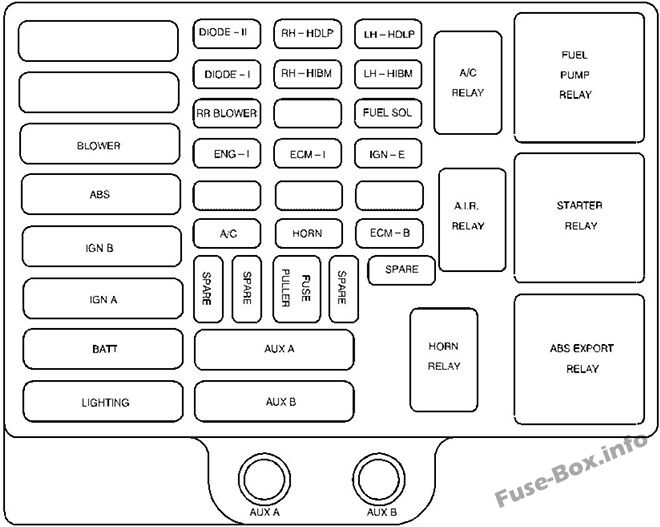

Моторного отсека
| Name | Цепь защищена |
|---|---|
| ВОЗДУХОДУВКА | Двигатель переднего вентилятора |
| ABS | Электронный модуль управления тормозом |
| IGN Б | Выключатель зажигания |
| IGN А | Реле стартера, замок зажигания |
| BATT | Блок предохранителей приборной панели |
| ОСВЕЩЕНИЕ | Блок предохранителей приборной панели, переключатель фар |
| ЗАДН.ВЕНТИЛЯТОР | Реле электродвигателя заднего вспомогательного вентилятора |
| ENG-I | Датчики кислорода с подогревом, датчик массового расхода воздуха, соленоид клапана рециркуляции отработавших газов, клапан продувки адсорбера испарителя, датчик положения коленчатого вала, реле впрыска вторичного воздуха (дизель), датчик воды в топливе (дизель), подогреватель топлива (дизель), реле свечей накаливания (дизель), Соленоид перепускной заслонки (дизель) |
| A/C | Реле муфты кондиционера |
| ЗАПАСНОЙ | Запасные предохранители |
| ВСПОМОГАТЕЛЬНЫЙ А | Положения апфиттера |
| ВСПОМОГАТЕЛЬНЫЙ Б | Положения апфиттера |
| RH-HDLP | Правая фара (только экспорт) |
| RH-HIBM | Правая фара дальнего света (только экспорт) |
| ЕСМ-I | Катушка зажигания, датчик положения распредвала, VCM, топливные форсунки, драйвер катушки |
| HORN | Реле звукового сигнала, лампы под капотом |
| LH-HDLP | Левая фара (только экспорт) |
| LH-HIBM | Левая фара дальнего света (только экспорт) |
| ТОПЛИВНЫЙ СОЛ | PCM, привод топливного соленоида, соленоид отключения двигателя |
| ИГН-Э | Реле муфты кондиционера |
| ЕСМ-Б | Реле топливного насоса, VCM, PCM, топливный насос и реле давления моторного масла |
Пассажирский салон
| Должность | Name | Цепи защищены |
|---|---|---|
| 1 | STOP | Стоп/ЧМСЛ, стоп-сигналы |
| 2 | ХТД МИР | Зеркала с электроподогревом |
| 3 | CTSY | Лампы вежливости, лампы Dome/RDG, зеркала заднего вида, зеркала с электроприводом |
| 4 | ДАТЧИКИ | IP-кластер, реле DRL, модуль DRL, переключатель HDLP, подсветка бесключевого доступа, модуль низкого уровня охлаждающей жидкости, модуль CHIME, модуль DRAB |
| 5 | ОПАСНОСТЬ | Аварийная сигнализация/Модуль CHIME |
| 6 | КРУИЗ | Круиз-контроль |
| 7 | ПИТАНИЕ ВСПОМОГАТЕЛЬНЫЙ | Вспомогательная розетка питания, DLC |
| 8 | РУКОЯТКА | — |
| 9 | ПАРК ЛПС | Подсветка номерного знака, габаритные огни, задние фонари, передние боковые указатели поворота, пепельница в перчаточном ящике |
| 10 | ПОДУШКИ ВОЗДУХА | Подушки безопасности |
| 11 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Мотор стеклоочистителя, насос омывателя |
| 12 | ХТР-А/С | Кондиционер, Вентилятор кондиционера, Реле вентилятора высокой мощности, Зеркало HTD |
| 13 | CIG LTR | Зажигалка |
| 14 | ИЛЛЮМ | IP-кластер, элементы управления HVAC, элементы управления ОВКВ, IP-переключатели, радиоподсветка, подсветка дверного выключателя |
| 15 | DRL | Реле ДХО |
| 16 | ПОВОРОТ Б/У | Передний поворот, задний поворот, фонари заднего хода, соленоид BTSI |
| 17 | РАДИО-1 | Радио (Ign, Accy), реле снабжения Upfitter |
| 18 | ТОРМОЗ | 4WAL PCM, АБС, круиз-контроль |
| 19 | РАДИО-Б | Радио (аккумулятор), силовая антенна |
| 20 | ТРАНС | ПРНДЛ, Автоматическая коробка передач |
| 21 | БЕЗОПАСНОСТЬ | Пароль |
| 22 | RR DEFOG | Обдув заднего стекла |
| 23 | Не используется | — |
| 24 | ОВКВ | ОВКВ Controls, реле HIGH, MED, LOW |
| A | ЭЛЕКТРОПИТАНИЕ | Замок двери с электроприводом, модуль подсветки сиденья с электроприводом в шести направлениях |
| B | PWR WDO | Электрические стеклоподъемники |
2001, 2002

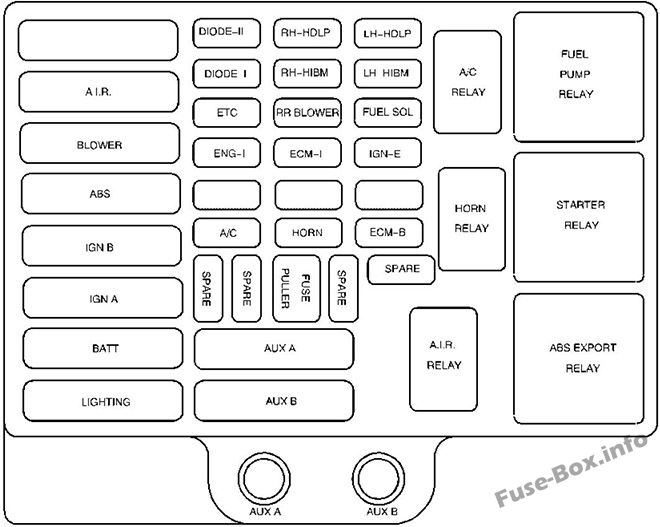

Моторного отсека
| Name | Цепь защищена |
|---|---|
| ЗАПАСНОЙ | Запасной предохранитель |
| AIR | Воздушный насос |
| ВОЗДУХОДУВКА | Двигатель переднего вентилятора |
| ABS | Электронный модуль управления тормозом |
| IGN Б | Выключатель зажигания |
| IGN А | Реле стартера, замок зажигания |
| BATT | Блок предохранителей приборной панели |
| ОСВЕЩЕНИЕ | Блок предохранителей приборной панели, переключатель фар |
| RH-HDLP | Правая фара (только экспорт) |
| LH-HDLP | Левая фара (только экспорт) |
| RH-HIBM | Правая фара дальнего света (только экспорт) |
| LH-HIBM | Левая фара дальнего света (только экспорт) |
| ETC | Электронное управление дроссельной заслонкой |
| ЗАДН.ВЕНТИЛЯТОР | Реле электродвигателя заднего вспомогательного вентилятора |
| ТОПЛИВНЫЙ СОЛ | Топливный соленоид |
| ENG-I | Датчики с подогревом 02, датчик массового расхода воздуха, соленоид клапана рециркуляции отработавших газов, клапан продувки адсорбера испарителя, датчик положения коленчатого вала, реле впрыска вторичного воздуха (дизель), датчик воды в топливе (дизель), подогреватель топлива (дизель), реле свечей накаливания (дизель), Соленоид перепускной заслонки (дизель) |
| ЕСМ-I | Катушка зажигания, датчик положения распредвала, VCM, топливные форсунки, драйвер катушки |
| ИГН-Э | Реле муфты кондиционера |
| ЗАПАСНОЙ | Запасной предохранитель |
| ЗАПАСНОЙ | Запасной предохранитель |
| ЗАПАСНОЙ | Запасной предохранитель |
| A/C | Реле муфты кондиционера |
| HORN | Реле звукового сигнала, лампа (лампы) Undertiood |
| ЕСМ-Б | Реле топливного насоса, VCM, PCM, топливный насос и реле давления моторного масла |
| ЗАПАСНОЙ | Запасные предохранители |
| ЗАПАСНОЙ | Запасные предохранители |
| ВСПОМОГАТЕЛЬНЫЙ А | Положения апфиттера |
| ВСПОМОГАТЕЛЬНЫЙ Б | Положения апфиттера |
| РЕЛЕ КОНДИЦИОНЕРА | Кондиционирование воздуха |
| РЕЛЕ СИГНАЛА | Horn |
| ВОЗДУШНОЕ РЕЛЕ | Air |
| РЕЛЕ ТОПЛИВНОГО НАСОСА | Топливный насос |
| РЕЛЕ СТАРТЕРА | Стартер |
| ЭКСПОРТНОЕ РЕЛЕ АБС | Экспорт АБС |

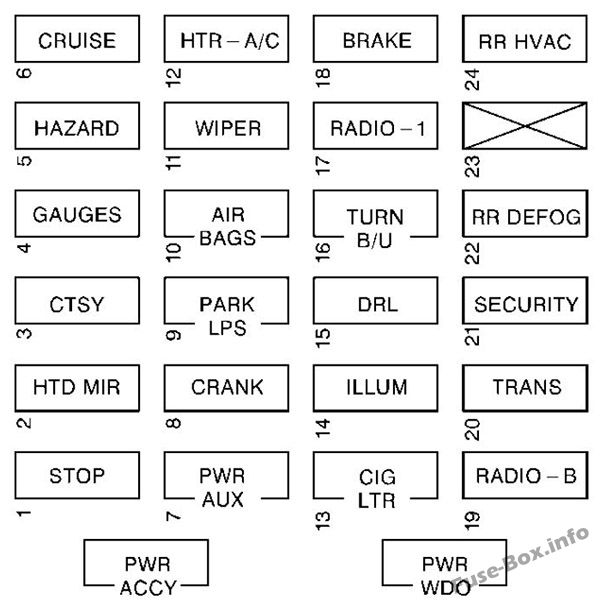

Пассажирский салон
| Должность | Name | Цепи защищены |
|---|---|---|
| 1 | STOP | Стоп/ЧМСЛ, стоп-сигналы |
| 2 | ХТД МИР | Зеркала с электроподогревом |
| 3 | CTSY | Лампы вежливости, лампы Dome/RDG, зеркала заднего вида, зеркала с электроприводом |
| 4 | ДАТЧИКИ | IP-кластер, реле DRL, модуль DRL, переключатель HDLP, подсветка бесключевого доступа, модуль низкого уровня охлаждающей жидкости, модуль CHIME, модуль DRAB |
| 5 | ОПАСНОСТЬ | Аварийная сигнализация/Модуль CHIME |
| 6 | КРУИЗ | Круиз-контроль |
| 7 | ПИТАНИЕ ВСПОМОГАТЕЛЬНЫЙ | Вспомогательная розетка питания, DLC |
| 8 | РУКОЯТКА | — |
| 9 | ПАРК ЛПС | Подсветка номерного знака, габаритные огни, задние фонари, передние боковые указатели поворота, пепельница в перчаточном ящике |
| 10 | ПОДУШКИ ВОЗДУХА | Подушки безопасности |
| 11 | ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | Мотор стеклоочистителя, насос омывателя |
| 12 | ХТР-А/С | Кондиционер, Вентилятор кондиционера, Реле вентилятора высокой мощности, Зеркало HTD |
| 13 | CIG LTR | Зажигалка |
| 14 | ИЛЛЮМ | IP-кластер, элементы управления HVAC, элементы управления ОВКВ, IP-переключатели, радиоподсветка, подсветка дверного выключателя |
| 15 | DRL | Реле ДХО |
| 16 | ПОВОРОТ Б/У | Передний поворот, задний поворот, фонари заднего хода, соленоид BTSI |
| 17 | РАДИО-1 | Радио (Ign, Accy), реле снабжения Upfitter |
| 18 | ТОРМОЗ | 4WAL PCM, АБС, круиз-контроль |
| 19 | РАДИО-Б | Радио (аккумулятор), силовая антенна |
| 20 | ТРАНС | ПРНДЛ, Автоматическая коробка передач |
| 21 | БЕЗОПАСНОСТЬ | Пароль |
| 22 | RR DEFOG | Обдув заднего стекла |
| 23 | Не используется | — |
| 24 | ОВКВ | ОВКВ Controls, реле HIGH, MED, LOW |
| A | ЭЛЕКТРОПИТАНИЕ | Замок двери с электроприводом, модуль подсветки сиденья с электроприводом в шести направлениях |
| B | PWR WDO | Электрические стеклоподъемники |
