Предохранители и реле GMC Savana (2003-2022)
Схемы относятся к указанным годам и вариантам GMC Savana (2003-2022). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Схема предохранителей GMC Savana 2003-2022 гг.
Предохранители прикуривателя (розетка)Это предохранители № 29 (вспомогательные розетки) и № 30 (прикуриватель) в блоке предохранителей в моторном отсеке (2003-2007 гг.). 2008-2010 – предохранители №33 (розетка дополнительного питания) и №38 (прикуриватель) в блоке предохранителей моторного отсека. С 2011 года – предохранители №25 (розетка дополнительного питания) и №73 (прикуриватель) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

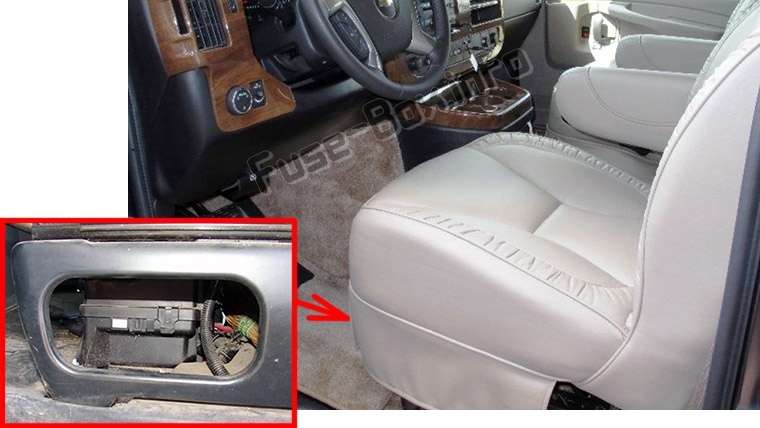

Блок предохранителей напольной консоли находится под сиденьем водителя.

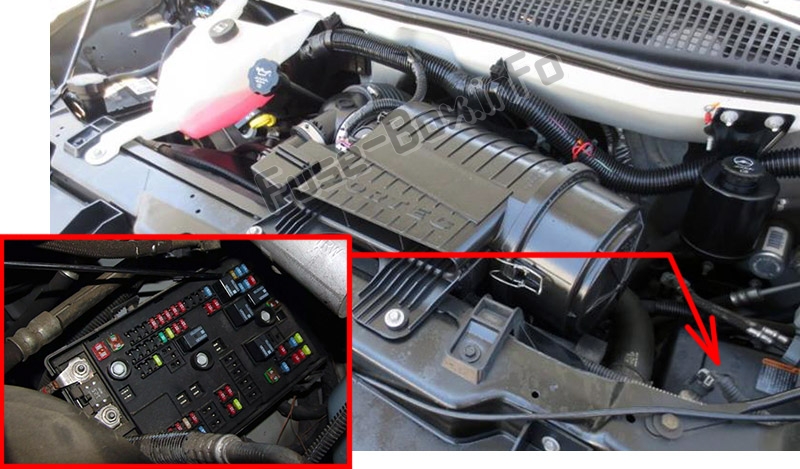

Моторного отсека
Блок предохранителей находится в моторном отсеке со стороны водителя автомобиля.
Схемы блока предохранителей
Схемы блока предохранителей
2003, 2004, 2005

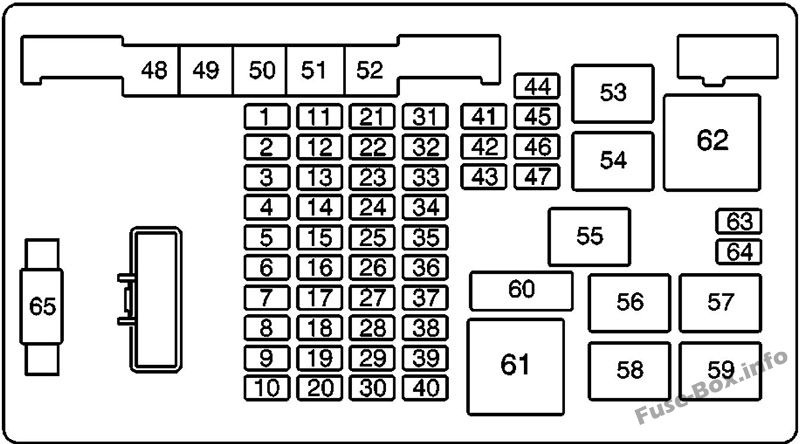

Моторного отсека
| № | Применение |
|---|---|
| 1 | Радио Батарея |
| 2 | Батарея модуля управления силовым агрегатом |
| 3 | Левый задний фонарь поворота |
| 4 | Правый задний фонарь поворота |
| 5 | Проводка прицепа резервных фонарей |
| 6 | Зажигание 0 |
| 7 | Стоп-сигнал |
| 8 | Обогрев правого заднего зеркала/обогрев |
| 9 | Правый дневной ходовой огонь/сигнал поворота |
| 10 | Левый дневной ходовой огонь/сигнал поворота |
| 11 | Модуль управления кузовом грузовика 4 |
| 12 | Топливный насос |
| 13 | Трейлер |
| 14 | мигалка |
| 15 | Horn |
| 16 | Модуль управления кузовом грузовика 3 |
| 17 | Трейлер Stopfium Сигнал |
| 18 | Модуль управления кузовом грузовика 2 |
| 19 | Модуль управления кузовом грузовика |
| 20 | Дистанционный исполнительный механизм |
| 21 | Двигатель 2 |
| 22 | Зажигание Е |
| 23 | Двигатель 1 |
| 24 | Модуль управления кузовом грузовика, зажигание 1 |
| 25 | Запасной |
| 26 | RPA/внутреннее зеркало заднего вида |
| 27 | Картер |
| 28 | Тормозная система блокировки переключения передач |
| 29 | Дополнительные розетки |
| 30 | Зажигалка |
| 31 | Кластер панели приборов |
| 32 | Кондиционирование воздуха |
| 33 | Запасной |
| 34 | Vent |
| 35 | Запасной |
| 36 | Резервное копирование автомобиля |
| 37 | Дополнительная надувная удерживающая система |
| 38 | Модуль управления силовым агрегатом, зажигание 1 |
| 39 | Кислородный датчик В |
| 40 | Кислородный датчик А |
| 41 | Дворники |
| 42 | Правая фара — ближний свет |
| 44 | Левая фара — дальний свет |
| 45 | Правая фара — дальний свет |
| 46 | Модуль управления кузовом грузовика — аксессуар |
| 47 | Передний стеклоочиститель |
| 46 | Антиблокировочная система тормозов |
| 49 | Зажигание А |
| 50 | Трейлер |
| 51 | Вентилятор климат-контроля |
| 52 | Зажигание Б |
| 63 | Запасной |
| 64 | Запасной |
| Реле | |
| 53 | Стеклоочиститель |
| 54 | Кондиционирование воздуха |
| 55 | Запасной |
| 56 | Фара — дальний свет |
| 57 | Топливный насос |
| 58 | Фара — ближний свет |
| 59 | Horn |
| 61 | Стартер |
| 62 | Запасной |
| Автоматический выключатель | |
| 60 | Сиденье с электроприводом |

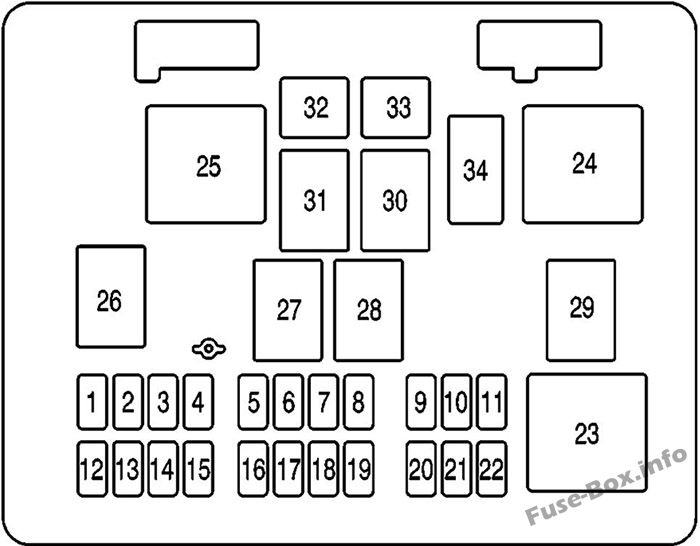

Пассажирский салон
| № | Применение |
|---|---|
| 1 | Запасной |
| 2 | Внешнее зеркало заднего вида |
| 3 | Лампа любезности/SEO |
| 4 | Левый задний стоп-сигнал/сигнал поворота |
| 5 | Грузовые замки |
| 6 | Правый задний стоп-сигнал/сигнал поворота |
| 7 | Водительские замки |
| 8 | Стоп-сигнал / центральный верхний стоп-сигнал |
| 9 | Климат-контроль 1 |
| 10 | Климат-контроль |
| 11 | Тормоза |
| 12 | Зеркало с подогревом/обогреватель |
| 13 | Правый задний вентилятор |
| 14 | Зеркало поворота водителя |
| 15 | Дверные замки |
| 16 | Апфиттер Парк |
| 17 | Нет в наличии |
| 18 | Левый задний стояночный фонарь |
| 19 | Зеркало прохода поворота |
| 20 | Правый задний стояночный фонарь |
| 21 | Лампа трейлерного парка |
| 22 | Передняя лампа Parle |
| 32 | Вспомогательный1 |
| 33 | Вспомогательный2 |
| Реле | |
| 23 | Окно Остаточная мощность аксессуаров |
| 24 | Вспомогательный |
| 25 | Задний правый обогреватель |
| 26 | Лампа любезности |
| 27 | Разблокировка груза |
| 28 | Разблокировка драйвера |
| 29 | Парковая лампа |
| 30 | Дверные замки |
| 31 | Разблокировка пассажира |
| Автоматический выключатель | |
| 34 | Стеклоподъемник |
2006, 2007

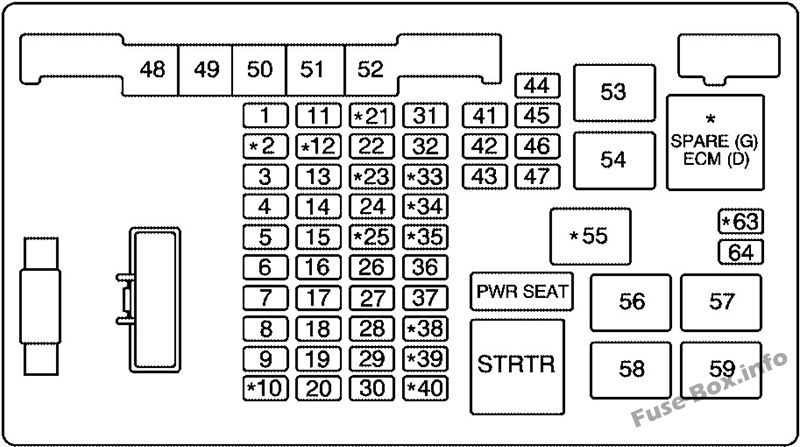

Моторного отсека
| № | Применение |
|---|---|
| 1 | Радио Батарея |
| 2 | Аккумулятор модуля управления трансмиссией (газ), FOH, модуль управления двигателем, аккумулятор модуля управления коробкой передач (дизель) |
| 3 | Левый задний фонарь поворота |
| 4 | Правый задний фонарь поворота |
| 5 | Проводка прицепа резервных фонарей |
| 6 | Зажигание 0 |
| 7 | Стоп-сигнал |
| 8 | Обогрев правого заднего зеркала/обогрев |
| 9 | Правый дневной ходовой огонь/сигнал поворота |
| 10 | Левый дневной ходовой огонь/сигнал поворота |
| 11 | Модуль управления кузовом грузовика 4 |
| 12 | Топливный насос |
| 13 | Трейлер |
| 14 | Аварийные мигалки |
| 15 | Horn |
| 16 | Модуль управления кузовом грузовика 3 |
| 17 | Сигнал остановки/поворота прицепа |
| 18 | Модуль управления кузовом грузовика 2 |
| 19 | Модуль управления кузовом грузовика |
| 20 | Дистанционный исполнительный механизм |
| 21 | Двигатель 2 (Газ), Запасной (Дизель) |
| 22 | Зажигание Е |
| 23 | Двигатель 1 |
| 24 | Модуль управления кузовом грузовика, зажигание 1 |
| 25 | Запасной (газ), подогреватель топлива (дизель) |
| 26 | Внутреннее зеркало заднего вида |
| 27 | Картер |
| 28 | Тормозная система блокировки переключения передач |
| 29 | Дополнительные розетки |
| 30 | Зажигалка |
| 31 | Кластер панели приборов |
| 32 | Кондиционирование воздуха |
| 33 | Запасной (газ), блок управления двигателем (дизельный) |
| 34 | Соленоид вентиляции адсорбера (газ), задние противотуманные фары (дизель) |
| 35 | Воздушная подушка |
| 36 | Блокировка переключения передач с тормозом, резервное копирование автомобиля |
| 37 | Воздушная подушка |
| 38 | Модуль управления силовым агрегатом, зажигание 1 (газ), модуль управления двигателем, модуль управления коробкой передач, модуль управления свечами накаливания, зажигание 1 (дизель) |
| 39 | Кислородный датчик B (газ), запасной (дизель) |
| 40 | Кислородный датчик А |
| 41 | Дворники |
| 42 | Правая фара — ближний свет |
| 43 | Левая фара — ближний свет |
| 44 | Левая фара — дальний свет |
| 45 | Правая фара — дальний свет |
| 46 | Контроллер кузова грузовика — аксессуар (газ), контроллер кузова грузовика, модуль управления коробкой передач (дизель) |
| 47 | Передний стеклоочиститель |
| 48 | Антиблокировочная система тормозов, система повышения устойчивости автомобиля |
| 49 | Зажигание А |
| 50 | Трейлер |
| 51 | Вентилятор климат-контроля |
| 52 | Зажигание Б |
| 63 | Запасной (газовый), привод блока управления двигателем (дизельный) |
| 64 | Запасной |
| Реле | |
| 53 | Стеклоочиститель |
| 54 | Кондиционирование воздуха |
| 55 | Запаска (газ), задние противотуманные фары (дизель) |
| 56 | Фара — дальний свет |
| 57 | Топливный насос |
| 58 | Фара — ближний свет |
| 59 | Horn |
| ЗАПЧАСТИ (G), ЕСМ (D) | Запасной (газ), блок управления двигателем (дизельный) |
| STRTR | Стартер |
| Автоматический выключатель | |
| СИЛОВОЕ СИДЕНЬЕ | Сиденье с электроприводом |
Пассажирский салон
| № | Применение |
|---|---|
| 1 | Запасной |
| 2 | Внешнее зеркало заднего вида |
| 3 | Лампа любезности/SEO |
| 4 | Левый задний стоп-сигнал/сигнал поворота |
| 5 | Грузовые замки |
| 6 | Правый задний стоп-сигнал/сигнал поворота |
| 7 | Водительские замки |
| 8 | Стоп-сигнал / центральный верхний стоп-сигнал |
| 9 | Климат-контроль 1 |
| 10 | Климат-контроль |
| 11 | Тормоза |
| 12 | Зеркало с подогревом/обогреватель |
| 13 | Правый задний вентилятор |
| 14 | Зеркало поворота водителя |
| 15 | Дверные замки |
| 16 | Апфиттер Парк |
| 17 | Нет в наличии |
| 18 | Левый задний стояночный фонарь |
| 19 | Зеркало прохода поворота |
| 20 | Правый задний стояночный фонарь |
| 21 | Лампа трейлерного парка |
| 22 | Передняя лампа Parle |
| 32 | Вспомогательный1 |
| 33 | Вспомогательный2 |
| Реле | |
| 23 | Окно Остаточная мощность аксессуаров |
| 24 | Вспомогательный |
| 25 | Задний правый обогреватель |
| 26 | Лампа любезности |
| 27 | Разблокировка груза |
| 28 | Разблокировка драйвера |
| 29 | Парковая лампа |
| 30 | Дверные замки |
| 31 | Разблокировка пассажира |
| Автоматический выключатель | |
| 34 | Стеклоподъемник |
2008, 2009, 2010

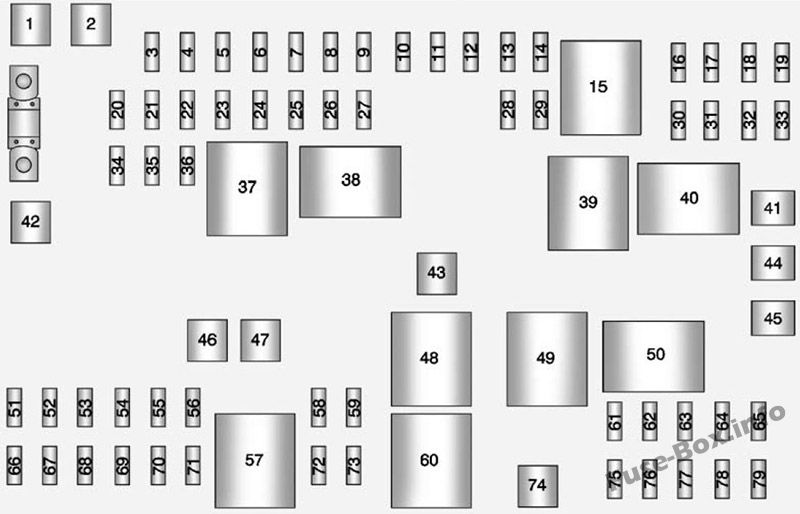

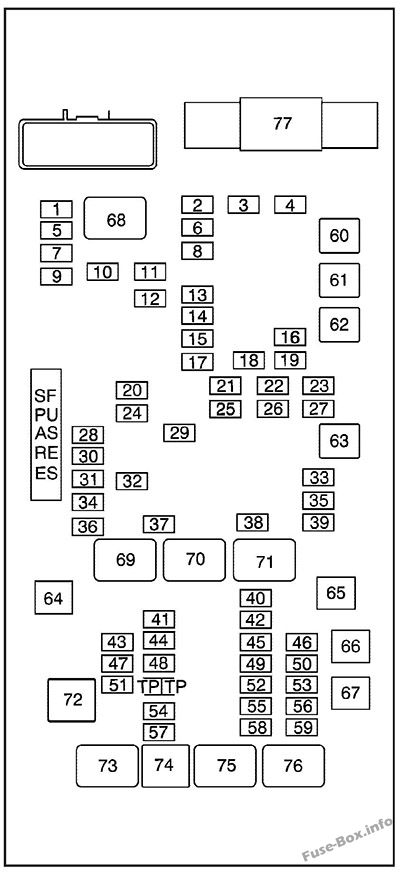

Моторного отсека
| № | Применение |
|---|---|
| 1 | Левая фара дальнего света |
| 2 | Топливный насос |
| 3 | Пустой |
| 4 | Подогреватель топлива (дизель) |
| 5 | Правая фара дальнего света |
| 6 | Пустой |
| 7 | Левая фара ближнего света |
| 8 | Правый стоп-сигнал, сигнал поворота прицепа |
| 9 | Правая фара ближнего света |
| 10 | Дневные ходовые огни 2 (ДХО) |
| 11 | Модуль управления топливной системой, зажигание (газ) |
| 12 | Дневные ходовые огни 1 (ДХО) |
| 13 | Дополнительный стоп-сигнал |
| 14 | Модуль обогревателя, работающего на топливе (дизель) |
| 15 | Батарея модуля управления топливной системой (газ) |
| 16 | Левый стоп-сигнал, указатель поворота прицепа |
| 17 | Соленоид вентиляции адсорбера (газ) |
| 18 | Пустой |
| 19 | Пустой |
| 20 | Модуль управления кузовом 1 |
| 21 | Опция специального оборудования (SEO) |
| 22 | Модуль управления кузовом 4 |
| 23 | Модуль управления кузовом 6 |
| 24 | Пустой |
| 25 | Модуль управления кузовом 7 |
| 26 | Модуль управления кузовом 3 |
| 27 | Модуль управления кузовом 5 |
| 28 | Пустой |
| 29 | Пустой |
| 30 | Кластер панели приборов |
| 31 | Пустой |
| 32 | Тормозной переключатель |
| 33 | Вспомогательная розетка |
| 34 | Эйрхаг |
| 35 | Проводка прицепа |
| 36 | Датчик рулевого колеса (газ) |
| 37 | Модуль управления кузовом 2 |
| 38 | Прикуриватель, контроллер канала передачи данных |
| 39 | Стеклоочиститель |
| 40 | Пустой |
| 41 | Дворники |
| 42 | Пустой |
| 43 | Horn |
| 44 | Батарея модуля управления коробкой передач |
| 45 | Пустой |
| 46 | Датчик кислорода 1 (газ) |
| 47 | Зажигание модуля управления коробкой передач |
| 48 | Зажигание модуля управления двигателем |
| 49 | Датчик массового расхода воздуха, вентиляция адсорбера |
| 50 | Модуль управления двигателем, трансмиссия |
| 51 | Передача инфекции |
| 52 | Равномерные форсунки зажигания (газ) |
| 53 | Модуль свечи накаливания (дизель) |
| 54 | Батарея модуля управления двигателем |
| 55 | Нечетные форсунки зажигания (газ) |
| 56 | Датчик кислорода 2 (газ) |
| 57 | Компрессор кондиционера |
| 58 | Муфта вентилятора (дизель) |
| 59 | Топливные форсунки V6 (газ) |
| 60 | Модуль антиблокировочной тормозной системы (J-Case) |
| 61 | Электродвигатель антиблокировочной тормозной системы (корпус J) |
| 62 | Проводка прицепа (J-Case) |
| 63 | Пустой |
| 64 | Соленоид стартера (J-Case) |
| 65 | Модуль управления двигателем (ECM), трансмиссия (дизель) (J-Case) |
| 66 | Передний вентилятор (J-Case) |
| 67 | Пустой |
| 77 | Кузов BEC (Мега Предохранитель) |
| Реле | |
| 68 | Пустой |
| 69 | Беги, заводи (сильноточный микро) |
| 70 | Стеклоочиститель ветрового стекла High (сильный ток Micro) |
| 71 | Стеклоочиститель ветрового стекла (сильноточный микро) |
| 72 | Топливный насос (мини-микро) |
| 73 | Кривошип (сильноточный микро) |
| 74 | Компрессор кондиционера (мини-микро) |
| 75 | Муфта вентилятора (дизель) (твердотельная) |
| 76 | Силовой агрегат (сильноточный микро) |

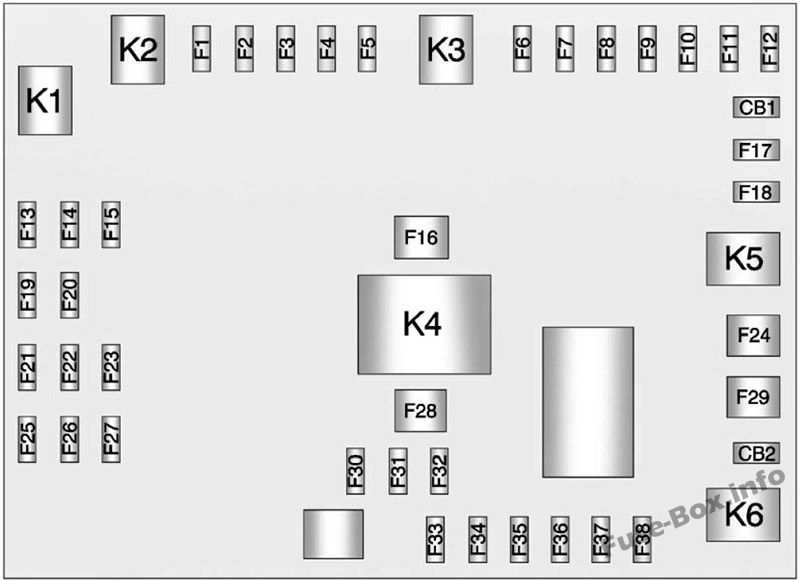

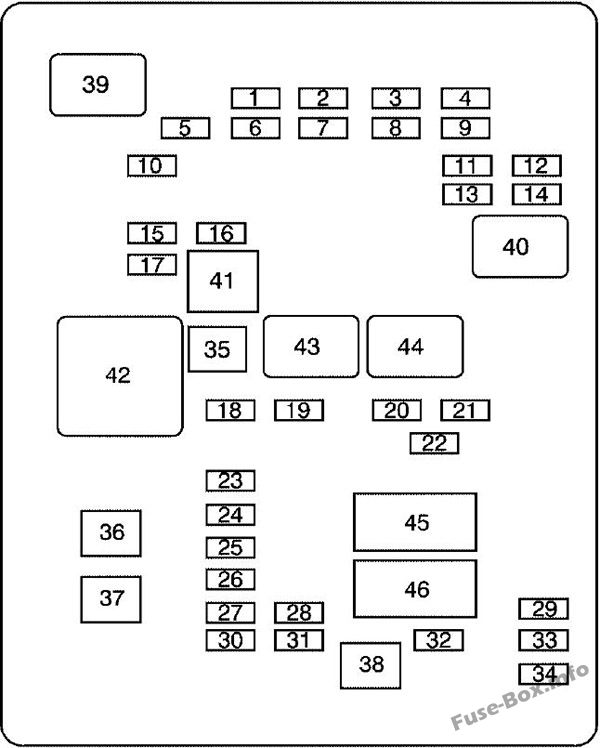

Пассажирский салон
| № | Применение |
|---|---|
| 1 | Климат-контроль 2 (HVAC) |
| 2 | Компас |
| 3 | Замок зажигания, модуль противоугонной системы (PK3) |
| 4 | Подарочные лампы Upfitter |
| 5 | Климат-контроль 1 (ОВКВ) |
| 6 | Пустой |
| 7 | Кластер панели приборов |
| 8 | Аудиосистема, перезвон |
| 9 | Вспомогательный парковочный фонарь |
| 10 | Дополнительные фонари заднего хода прицепа |
| 11 | Дистанционный исполнительный механизм, система контроля давления в шинах (TPM) |
| 12 | Климат-контроль (HVAC) |
| 13 | Лампы для парковки трейлеров |
| 14 | Передние парковочные фонари |
| 15 | Задние фонари, фонари заднего хода |
| 16 | Пустой |
| 17 | Датчик рулевого колеса |
| 18 | Второстепенный переключатель внешнего заднего вида |
| 19 | Пустой |
| 20 | Пустой |
| 21 | Задний обогреватель |
| 22 | Наружный дополнительный обогреватель заднего вида |
| 23 | Пустой |
| 24 | Пустой |
| 25 | Разблокировка грузовой двери |
| 26 | Замок задней двери |
| 27 | Замок входной двери |
| 28 | Отпирание задней пассажирской двери |
| 29 | Парковые лампы Upfitter |
| 30 | Отпирание двери переднего пассажира |
| 31 | Разблокировка двери водителя |
| 32 | Система подушек безопасности, система автоматического обнаружения пассажиров (AOS) |
| 33 | Правый задний стояночный фонарь |
| 34 | Левый задний стояночный фонарь |
| 35 | Upfitter Вспомогательный 2 (J-Case) |
| 36 | Upfitter Вспомогательный 1 (J-Case) |
| 37 | Задний вентилятор (J-Case) |
| 38 | Пустой (J-кейс) |
| Реле | |
| 39 | Запуск (сильноточный микро) |
| 40 | Парковые фонари (сильноточные микро) |
| 41 | Пустой (мини-микро) |
| 42 | Upfitter Вспомогательный 2 (сильноточное реле ISO) |
| 43 | Сохраненная мощность вспомогательного оборудования (RAP) (сильный ток Micro) |
| 44 | Обогрев заднего стекла (сильноточный микро) |
| Автоматический выключатель | |
| 45 | Стеклоподъемник |
| 46 | Сиденья с электроприводом |
2011, 2012, 2013, 2014, 2015, 2016, 2017
Моторного отсека
| Мини-предохранитель | Применение |
|---|---|
| 3 | Правая остановка/поворот прицепа |
| 4 | Запасной |
| 5 | Запасной |
| 6 | Зажигание модуля управления топливной системой |
| 7 | Модуль управления кузовом 5 |
| 8 | Модуль управления кузовом 7 |
| 9 | Модуль управления кузовом 4 |
| 10 | Кластер панели приборов |
| 11 | Проводка прицепа |
| 12 | 2016-2017: Модуль внутренней камеры заднего вида |
| 13 | 2011-2015: Тормозной переключатель |
| 14 | Омыватель ветрового стекла |
| 16 | Horn |
| 17 | Передача инфекции |
| 18 | Компрессор кондиционера |
| 19 | Батарея модуля управления двигателем |
| 20 | Запасной |
| 21 | Левый стоп/поворот прицепа |
| 22 | Запасной |
| 23 | Запасной |
| 24 | Топливный насос |
| 25 | Вспомогательная розетка |
| 26 | Модуль управления кузовом 3 |
| 27 | Опция специального оборудования |
| 28 | Воздушная подушка |
| 29 | Датчик рулевого колеса |
| 30 | Модуль управления двигателем Модуль зажигания/свечи накаливания |
| 31 | Зажигание модуля управления коробкой передач |
| 32 | Батарея модуля управления коробкой передач |
| 33 | 2016-2017: Задний модуль помощи при парковке |
| 34 | Запасной |
| 35 | Модуль обогревателя, работающего на топливе |
| 36 | Батарея модуля управления топливной системой |
| 51 | Левая фара дальнего света |
| 52 | Правая фара дальнего света |
| 53 | Левая фара ближнего света |
| 54 | Правая фара ближнего света |
| 55 | Дворники |
| 56 | Соленоид вентиляции канистры |
| 58 | Модуль управления кузовом 2 |
| 59 | Модуль управления кузовом 1 |
| 61 | Запасной |
| 61 | Кислородный датчик 2 (пост), вентилятор электромобиля (дизель) |
| 62 | 2016-2017: Датчик O2 2/вентилятор электромобиля (дизель) |
| 63 | Запасной |
| 64 | Массовый расход воздуха/вентиляционное отверстие канистры |
| 65 | Нечетное зажигание/форсунки |
| 66 | Дневные ходовые огни 2 (LOLVL-V22) (при наличии) |
| 67 | Дневные ходовые огни 1 (UPLVL+V22) (при наличии) |
| 68 | Дополнительные стоп-сигналы |
| 69 | 2016-2017: Стоп-сигналы для прицепов |
| 70 | Запасной |
| 71 | 2011-2015: Подогреватель топлива 2016-2017: Подогреватель топлива/гибкий датчик топлива |
| 72 | Модуль управления кузовом 6 |
| 73 | Подключение зажигалки/канала передачи данных |
| 75 | Топливные форсунки V6 |
| 76 | Запасной |
| 77 | Кислородный датчик 2 (предварительно) |
| 78 | Модуль управления двигателем |
| 79 | Равномерное зажигание/форсунки |
| J-образный предохранитель | |
| 1 | АБС мотор |
| 2 | Модуль АБС |
| 41 | Запасной |
| 42 | Проводка прицепа |
| 43 | Вентилятор Высокий |
| 44 | Соленоид стартера |
| 45 | Модуль управления двигателем/трансмиссия |
| 46 | 2011-2015: Батарея модуля управления топливной системой |
| 47 | Низкий уровень вентилятора |
| 74 | Передний вентилятор |
| Реле | |
| 15 | Запустить/завести |
| 37 | Запасной |
| 38 | Топливный насос |
| 39 | Крэнк |
| 40 | Компрессор кондиционера |
| 48 | Вентилятор Высокий |
| 49 | Силовой агрегат |
| 50 | Запасной |
| 57 | Низкий уровень вентилятора |
| 60 | Управление вентилятором |
Пассажирский салон
| Мини-предохранитель | Применение |
|---|---|
| F1 | Пустой |
| F2 | Датчик рулевого колеса |
| F3 | Дополнительные габаритные огни (Cut-Away) |
| F4 | Передние парковочные фонари |
| F5 | Лампы для прицепа Parle |
| F6 | Лампы Upfitter Parle |
| F7 | Правый задний стояночный фонарь |
| F8 | Левый задний стояночный фонарь |
| F9 | Переключатель наружного зеркала заднего вида |
| F10 | Подушка безопасности/автоматическое определение наличия пассажиров |
| F11 | OnStar (при наличии) |
| F12 | Пустой |
| F13 | Отопление, вентиляция и кондиционирование 2 |
| F14 | Отопление, вентиляция и кондиционирование 1 |
| F15 | Пустой |
| F17 | Обогреватель наружного зеркала заднего вида |
| F18 | Обогрев заднего стекла |
| F19 | Компас |
| F20 | Радио/звонок/спутниковое радио XM (при наличии) |
| F21 | Дистанционный исполнительный механизм/монитор давления в шинах |
| F22 | Замок зажигания/датчик зажигания с дискретной логикой (PK3) |
| F23 | Кластер панели приборов |
| F25 | Управление отоплением, вентиляцией и кондиционированием воздуха |
| F26 | Вспомогательное/трейлерное резервное копирование |
| F27 | Резервное копирование задних фонарей |
| F30 | Подарочные лампы Upfitter |
| F31 | Замок входной двери |
| F32 | Замок задней двери |
| F33 | Разблокировка грузовой двери |
| F34 | Отпирание пассажирской двери |
| F35 | Отпирание задней пассажирской двери |
| F36 | Разблокировка двери водителя |
| F37 | Пустой |
| F38 | Пустой |
| J-образный предохранитель | |
| F16 | Uptitter Вспомогательный 1 |
| F24 | Пустой |
| F28 | Uptitter Дополнительные 2 лампы для чтения |
| F29 | Задний вентилятор |
| Реле | |
| K1 | Запуск (сильноточный микро) |
| K2 | Пустой (сильноточный микро) |
| K3 | Парковые фонари (сильноточные микро) |
| K4 | Uptitter Вспомогательный 2 (сильноточный мини) |
| K5 | Обогрев заднего стекла (сильноточный микро) |
| K6 | Сохраненная мощность вспомогательного оборудования (RAP) (сильный ток Micro) |
| Автоматический выключатель | |
| CB1 | Сиденья с электроприводом |
| CB2 | Электрические стеклоподъемники |
2018, 2019, 2020, 2021, 2022

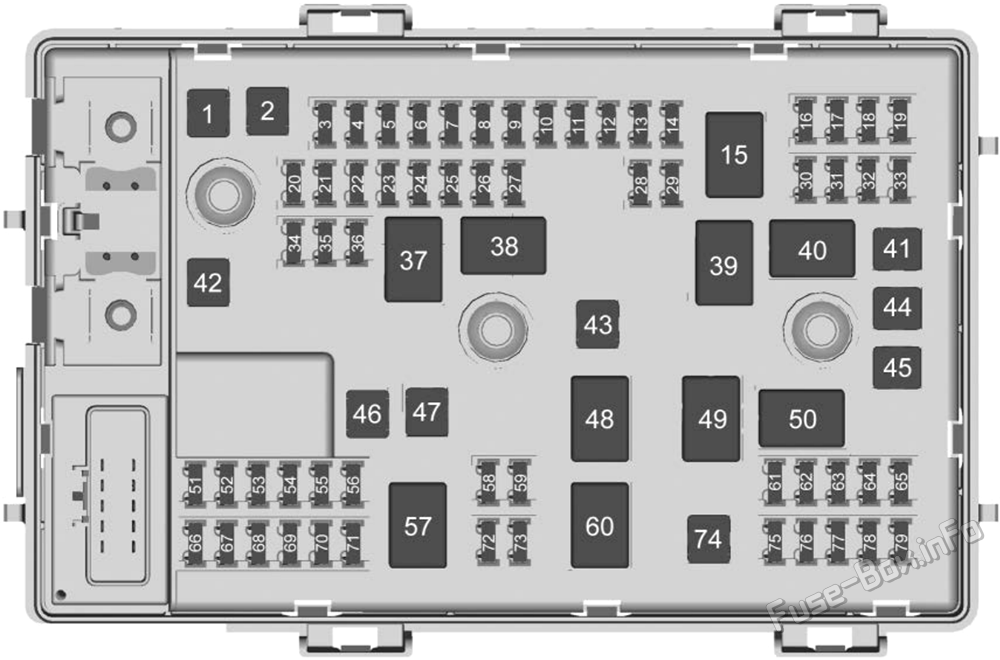

Моторного отсека
| № | Применение |
|---|---|
| 1 | АБС двигатель |
| 2 | Модуль АБС |
| 3 | Правый стоп-сигнал прицепа/поворотник |
| 4 | - |
| 5 | - |
| 6 | Модуль управления топливной системой/зажигание |
| 7 | Модуль управления кузовом 5 |
| 8 | Модуль управления кузовом 7 |
| 9 | Блок управления кузовом 4 |
| 10 | Приборный щиток |
| 11 | Проводка прицепа |
| 12 | - |
| 13 | Модуль внутренней камеры заднего вида |
| 14 | Омыватель ветрового стекла |
| 16 | Horn |
| 17 | Передача инфекции |
| 18 | A/C |
| 19 | Аккумулятор модуля управления двигателем |
| 20 | Вырез/левый стоп-сигнал/поворотник |
| 21 | Левый стоп-сигнал прицепа/поворотник |
| 22 | Вырез/Правый стоп-сигнал/Поворотник |
| 23 | 2021-2022: Датчик NOX (только дизель) |
| 24 | Топливный насос |
| 25 | Вспомогательная розетка |
| 26 | Модуль управления кузовом 3 |
| 27 | Вариант специального оборудования |
| 28 | Воздушная подушка |
| 29 | Датчик рулевого колеса |
| 30 | Модуль управления двигателем Зажигание |
| 31 | Модуль управления коробкой передач/зажигание |
| 32 | Батарея модуля управления коробкой передач 1/ Питание батареи модуля управления двигателем (газ, 6 цилиндров) |
| 33 | Задний модуль помощи при парковке |
| 34 | 2021-2022: Датчик NOX (только дизель) |
| 35 | 2021-2022: Модуль управления подогревом топлива (только дизель) |
| 36 | Аккумулятор модуля управления топливной системой |
| 41 | Мощность аккумулятора модуля управления коробкой передач 2 |
| 42 | Проводка прицепа |
| 43 | 2021-2022: Электровязкостная муфта вентилятора (только дизель) |
| 44 | соленоид стартера |
| 45 | Модуль управления двигателем/трансмиссия |
| 46 | инвертор переменного тока постоянного тока |
| 47 | Вентилятор охлаждения – низкий |
| 51 | Левая фара дальнего света |
| 52 | Правая фара дальнего света |
| 53 | Левая фара ближнего света |
| 54 | Правая фара ближнего света |
| 55 | Дворники |
| 56 | Соленоид вентиляции канистры |
| 58 | Блок управления кузовом 2 |
| 59 | Модуль управления кузовом 1 |
| 61 | Соленоид моторного масла/ обогреватель вентиляции картера (только дизель) |
| 62 | Датчик О2 2 |
| 63 | - |
| 64 | Массовый расход воздуха/ вентиляция адсорбера |
| 65 | Зажигание/форсунки – нечетное |
| 66 | Дневные ходовые огни 2 |
| 67 | Дневные ходовые огни 1 |
| 68 | Дополнительные стоп-сигналы |
| 69 | Внешний источник питания для прицепа |
| 70 | стоп-сигналы Upfitter |
| 71 | Подогреватель топлива/гибкий датчик топлива |
| 72 | Блок управления кузовом 6 |
| 73 | Разъем прикуривателя/передачи данных |
| 74 | Передний вентилятор |
| 75 | 2018: Топливные форсунки V6 2019-2022: Модуль управления двигателем |
| 76 | 2021-2022: датчики сажи (только дизель) |
| 77 | Датчик О2 1 |
| 78 | Модуль управления двигателем/трансмиссия |
| 79 | Зажигание/форсунки – даже |
| Реле | |
| 15 | Запустить/завести |
| 37 | 2021-2022: Датчик NOX (только дизель) |
| 38 | Топливный насос |
| 39 | Крэнк |
| 40 | Компрессор кондиционера |
| 48 | 2021-2022: Электровязкостная муфта вентилятора (только дизель) |
| 49 | Силовой агрегат |
| 50 | - |
| 57 | Вентилятор охлаждения – низкий |
| 60 | Управление вентилятором охлаждения |

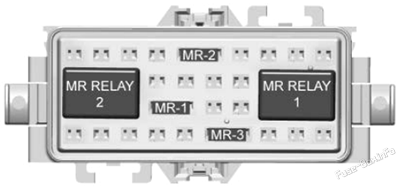

Дополнительный блок предохранителей
| № | Применение |
|---|---|
| MR-1 | Установщик 1 |
| MR-2 | апфиттер 2 |
| MR-3 | Регулятор мощности |
| МР Выпуск 1 | Установщик 1 |
| МР Выпуск 2 | апфиттер 2 |
Мега держатель предохранителя
| № | Применение |
|---|---|
| 1 | Пусковой двигатель |

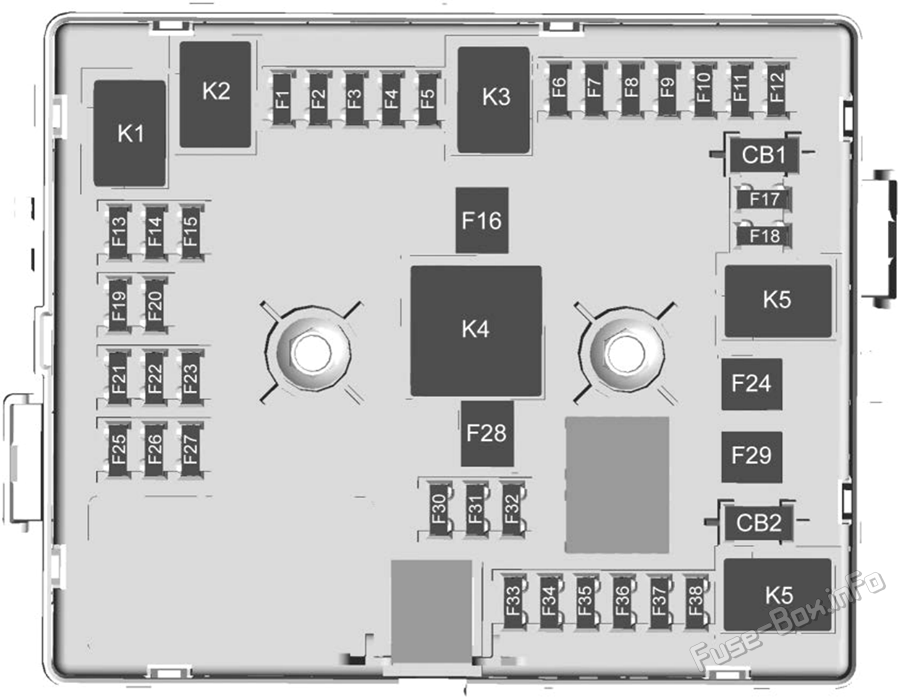

Пассажирский салон
| № | Применение |
|---|---|
| F1 | - |
| F2 | Датчик рулевого колеса |
| F3 | Дополнительные стояночные фонари |
| F4 | Передние габаритные огни |
| F5 | Стояночные фонари прицепа |
| F6 | Установщик/стояночные фонари |
| F7 | Правый задний стояночный фонарь |
| F8 | Левый задний стояночный фонарь |
| F9 | 2018: Переключатель наружного зеркала заднего вида / блок управления запиранием-отпиранием дверей 2019-2021: Выключатель наружного зеркала заднего вида/ Блок управления запиранием-отпиранием дверей/ Модуль передней камеры 2022: Переключатель зеркала наружного вида/модуль передней камеры |
| F10 | Подушка безопасности/автоматическое определение наличия пассажиров |
| F11 | OnStar |
| F12 | 2018-2020: Битва за ЕСМ |
| F13 | ОВК 2 |
| F14 | ОВКВ 1 |
| F15 | 2020-2022: Светодиодный дисплей с отражением |
| F16 | Установщик 1 |
| F17 | Наружные зеркала заднего вида с подогревом |
| F18 | Обогрев заднего стекла |
| F19 | Компас |
| F20 | Радио/перезвон/спутниковое радио SiriusXM |
| F21 | Дистанционный исполнительный механизм/монитор давления в шинах |
| F22 | Замок зажигания/датчик зажигания с дискретной логикой/ключ доступа 3 |
| F23 | Приборный щиток |
| F24 | - |
| F25 | управление ОВКВ |
| F26 | Дополнительные фонари/фонари заднего хода прицепа |
| F27 | Фонари заднего хода |
| F28 | апфиттер 2/ Лампы для чтения |
| F29 | Задний вентилятор |
| F30 | Upfitter / Лампы вежливости |
| F31 | Замок входной двери |
| F32 | Замок задней двери |
| F33 | Разблокировка грузовой двери |
| F34 | Разблокировка пассажирской двери |
| F35 | Разблокировка задней пассажирской двери |
| F36 | Замок водительской двери |
| F37 | - |
| F38 | - |
| CB1 | Сиденья с электроприводом (автоматический выключатель) |
| CB2 | Электрические стеклоподъемники (автоматический выключатель) |
| Реле | |
| K1 | Run |
| K2 | - |
| K3 | Габаритные огни |
| K4 | апфиттер 2 |
| K5 | Задний обогреватель |
| K6 | Сохраненная вспомогательная мощность |
