Предохранители и реле GMC Sierra (mk2, 2001-2006)
Схемы относятся к указанным годам и вариантам GMC Sierra (mk2, 2001-2006). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Схема предохранителей GMC Sierra 2001-2006 гг.
Предохранители прикуривателя (розетка) в GMC Sierra расположены в блоке предохранителей моторного отсека (см. предохранители «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ» (розетка дополнительного питания консоли), «СИГАРА» (прикуриватель)).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

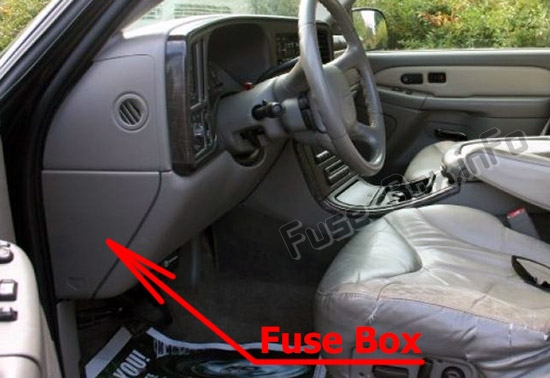

Пассажирский салон
Блок предохранителей приборной панели
Дверца доступа к блоку предохранителей находится на краю приборной панели со стороны водителя.

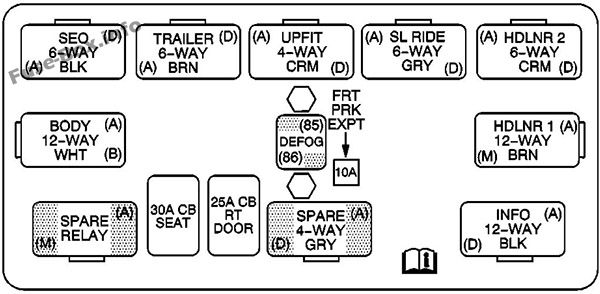

Центральный блок предохранителей приборной панели
Вспомогательный блок центральной приборной панели расположен под приборной панелью, слева от рулевой колонки.

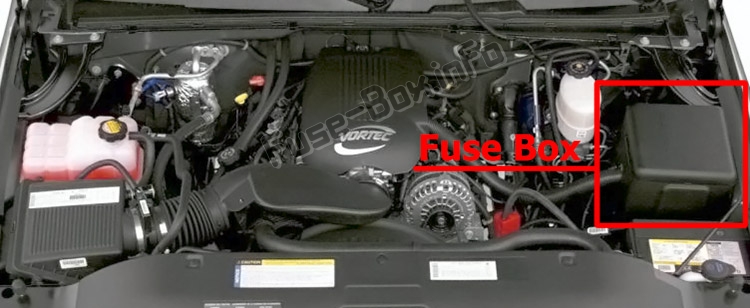

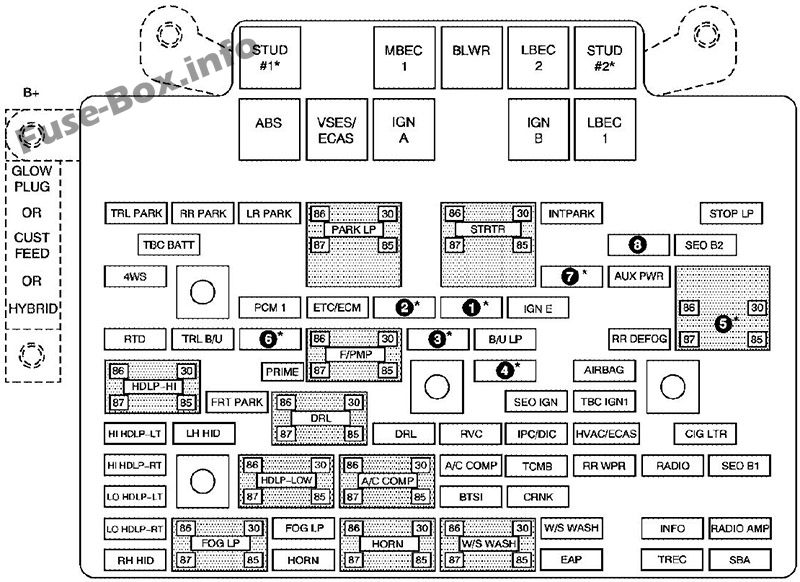

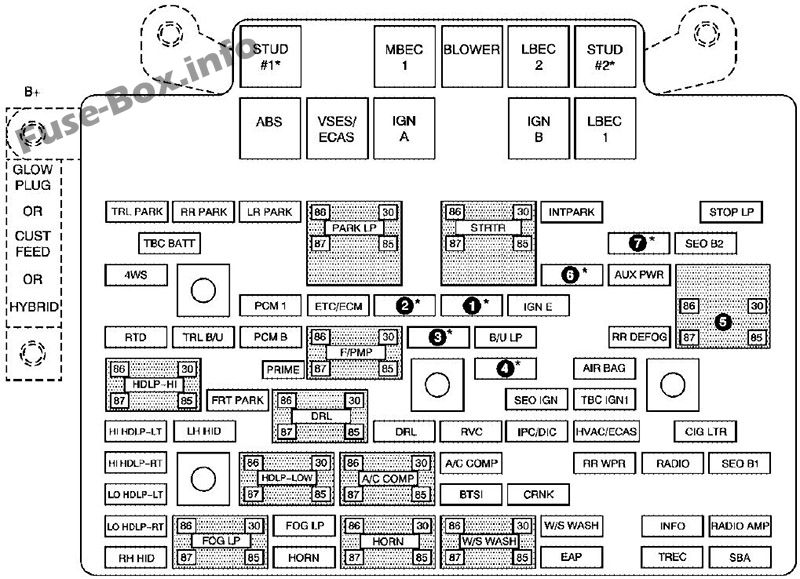

Моторного отсека
Блок предохранителей под капотом в моторном отсеке со стороны водителя рядом с аккумулятором.

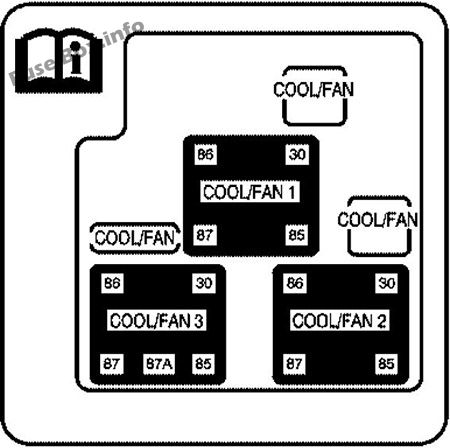

Блок предохранителей дополнительного электрического вентилятора охлаждения
Блок предохранителей вспомогательного электровентилятора системы охлаждения расположен в моторном отсеке со стороны водителя рядом с блоком предохранителей под капотом.
Схемы блока предохранителей
Схемы блока предохранителей
2001, 2002

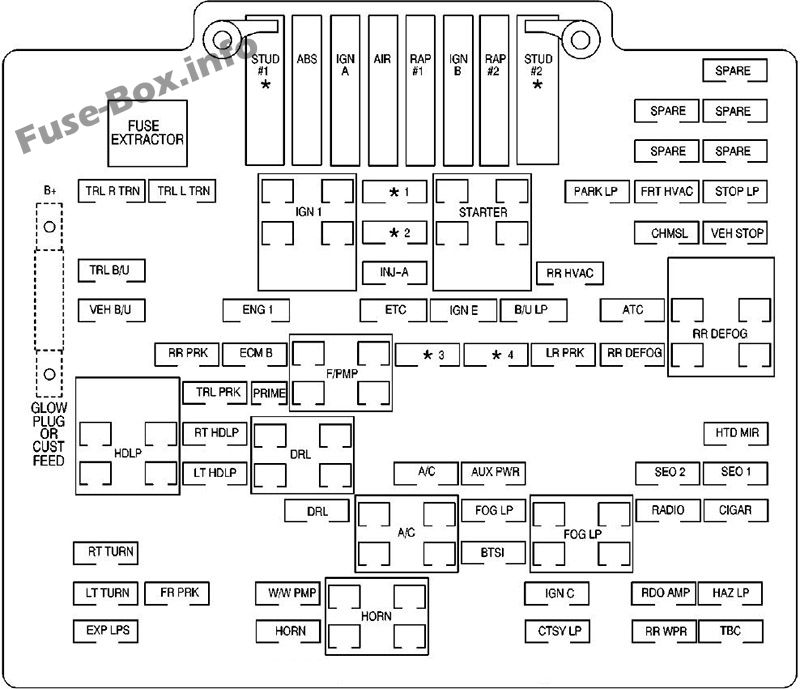

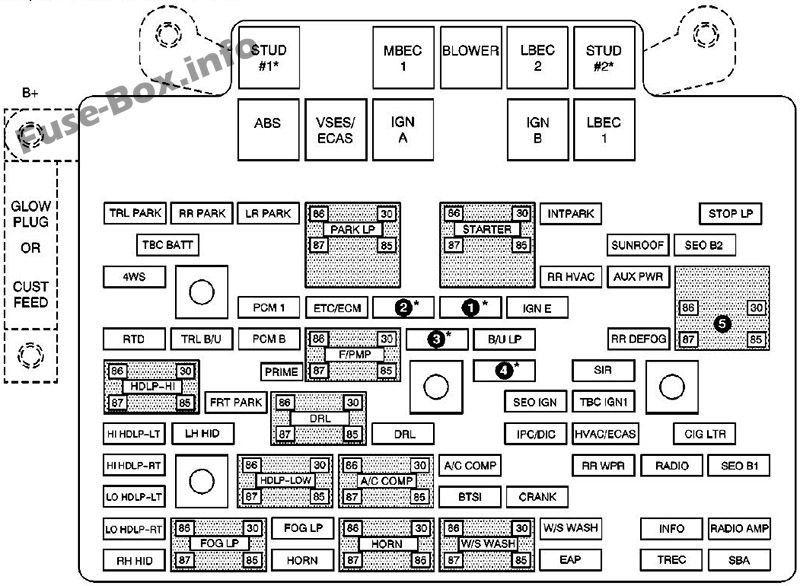

Моторного отсека
| Name | Применение |
|---|---|
| СВЕЧА НАКАЛИВАНИЯ | Дизельные свечи накаливания и нагреватель впускного воздуха |
| ПОТРЕБИТЕЛЬСКАЯ ПОДАЧА | Бензин Аксессуар Мощность |
| ШПИЛЬКА №1 | Электропитание аксессуаров/электропроводка прицепа |
| ABS | Антиблокировочная система тормозов |
| IGN А | Выключатель зажигания |
| AIR | Система АИР |
| ПДП №1 | Сохранен электропривод аксессуаров, зеркала с электроприводом, дверные замки с электроприводом, сиденье(я) с электроприводом |
| IGNB | Выключатель зажигания |
| ПДП №2 | Не используется |
| ШПИЛЬКА №2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ЗАПАСНОЙ | Запасной предохранитель |
| ТРЛР РН | Проводка прицепа сигнала правого поворота |
| ТРЛЛ ТРН | Проводка прицепа левого указателя поворота |
| IGN 1 | Зажигание, управление подачей топлива (реле) |
| ИНЖ Б | Зажигание, управление подачей топлива |
| СТАРТЕР | Реле стартера) |
| ПАРК ЛП | Парковочные огни |
| FRT HVAC | Система климат-контроля |
| СТОП ЛП | Наружные лампы, стоп-сигналы |
| ЕСМ I | PCM |
| ECMRPV | Контроль топлива, ECM |
| ЧМСЛ | Центральный верхний стоп-сигнал |
| СТОП | Стоп-сигналы, круиз-контроль |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ИНЖ А | Контроль топлива, зажигание |
| ОВКВ | Не используется |
| ВЭХ Б/У | Резервные лампы автомобиля |
| РУС 1 | Органы управления двигателем, продувка адсорбера, топливная система |
| ETC | Электронное управление дроссельной заслонкой |
| IGNE | Реле компрессора кондиционера, обогреватель заднего стекла, дневные ходовые огни, система AIR |
| Б/У ЛП | Фонари заднего хода, система управления блокировкой переключения передач автоматической коробки передач |
| ATC | Автоматическая раздаточная коробка |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла, обогрев зеркал (реле) |
| РР ПРК | Правые задние габаритные огни |
| ECMB | PCM |
| Ф/ПМП | Реле топливного насоса) |
| O2 A | Датчики кислорода |
| ТОПЛИВО ВТ | Подогреватель топлива, свеча накаливания и элементы управления нагревателем впускного коллектора |
| O2 B | Датчики кислорода |
| ЛР ПРК | Левые задние габаритные огни |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла, подогрев зеркал |
| HDLP | Фары (реле) |
| ТРЛ ПРК | Габаритные огни Прицеп Проводка |
| РТ HDLP | Правые фары |
| DRL | Дневные ходовые огни (реле) |
| ХТД МИР | Зеркала с подогревом |
| LT HDLP | Левые фары |
| A/C | Кондиционирование воздуха |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Прикуриватель, дополнительные розетки |
| SEO 2 | Опция специального оборудования Power, сиденья с электроприводом, Aux Roof Mnt Lamp |
| SEO 1 | Опция специального оборудования Power, Aux Roof Mnt Lamp, Cell Phone, OnStarO |
| DRL | Дневные ходовые огни |
| A/C | Кондиционер (реле) |
| ФОГ ЛП | Противотуманные фары |
| ФОГ ЛП | Противотуманные фары (реле) |
| РАДИО | Аудиосистема, комбинация приборов, система климат-контроля |
| СИГАРА | Прикуриватель, дополнительные розетки |
| ПОВОРОТ РТ | Сигналы правого поворота |
| BTSI | Автоматическая система управления блокировкой переключения передач |
| LT ПОВОРОТ | Сигналы левого поворота |
| ФР ПРК | Передние габаритные огни, боковые габаритные огни |
| с WPMP | Насос омывателя ветрового стекла |
| HORN | Звуковой сигнал (эстафета) |
| IGNC | Замок зажигания, топливный насос, дисплей PRND321, кривошип |
| РДО AMP | Не используется |
| ХАЗ ЛП | Внешние фонари, аварийная сигнализация |
| ОПЫТ ЛПС | Не используется |
| HORN | Horn |
| CTSYLP | Внутренние лампы |
| RRWPR | Не используется |
| TBC | Блок управления кузовным оборудованием, дистанционный вход без ключа, фары |
| *1 | ИНЖ Б - Бензиновый двигатель и дизельный двигатель. |
| *2 | ЕСМ I — бензиновый двигатель; ECMRPV - Дизельный двигатель. |
| *3 | О2 А - Бензиновый двигатель; ТОПЛИВО ВТ — дизельный двигатель. |
| *4 | O2 B - Бензиновый двигатель; ECM 1 — Дизельный двигатель. |

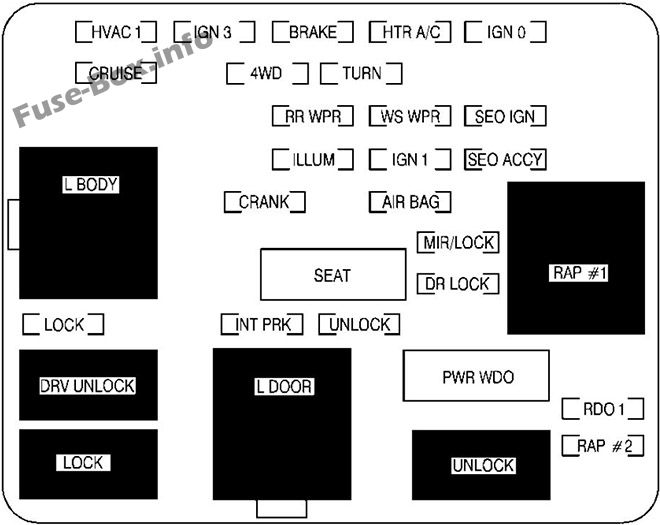

Приборная доска
| Name | Применение |
|---|---|
| L ТЕЛО | Сохраненное вспомогательное силовое реле |
| LOCK | Замки с электроприводом |
| РАЗБЛОКИРОВКА ДРВ | Реле замка двери с электроприводом |
| LOCK | Реле замка двери с электроприводом |
| ОВК1 | Система климат-контроля |
| КРУИЗ | Круиз-контроль, комбинация приборов |
| IGN 3 | Зажигание, Сиденья с электроприводом |
| 4WD | Система полного привода, вспомогательная батарея |
| РУКОЯТКА | Стартовая система |
| ИНТ ПРК | Габаритные огни, Боковые габаритные огни, Внутренние лампы |
| LDOOR | Реле замка двери с электроприводом |
| ТОРМОЗ | Антиблокировочная тормозная система |
| ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ | Не используется |
| ИЛЛЮМ | Внутренние лампы |
| SEAT | Автоматический выключатель сиденья с электроприводом |
| TURN | Наружные огни, Сигналы поворота, Аварийные огни |
| РАЗБЛОКИРОВАТЬ | Замки с электроприводом |
| HTR кондиционер | Система климат-контроля |
| ВСВПР | Дворники |
| IGN 1 | Зажигание, приборная панель |
| ВОЗДУШНАЯ ПОДУШКА | Воздушная подушка |
| МИР/БЛОКИРОВКА | Зеркала с электроприводом, дверные замки с электроприводом |
| ДР ЛОК | Замки с электроприводом |
| PWR WDO | Автоматический выключатель электрического стеклоподъемника |
| РАЗБЛОКИРОВАТЬ | Реле замка двери с электроприводом |
| IGN 0 | PRND321 Дисплей, одометр, PCM |
| SEO IGN | Опция специального оборудования, зажигание, ручной выбор режима езды |
| SEO ACCY | Дополнительное специальное оборудование, сотовый телефон |
| ПДП №1 | Сохраненное вспомогательное силовое реле |
| РДО 1 | Аудио система |
| ПДП №2 | Не используется |

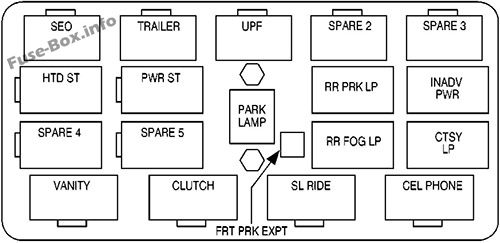

Центральный блок приборной панели
| Name | Применение |
|---|---|
| SEO | Опция специального оборудования |
| ХТД СТ | Сиденья с подогревом |
| ЗАПАСНОЙ 4 | Не используется |
| СУЕТА СУЕТ | Проводка хедлайнера |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| PWR ST | Сиденья с электроприводом |
| ЗАПАСНОЙ 5 | Не используется |
| СХВАТИТЬ | Переключатель сцепления механической коробки передач |
| UPF | Upfttter |
| ПАРКОВОЧНАЯ ЛАМПА | Стояночные огни (реле) |
| ФРТ ПРК ЭКСП | Не используется (предохранитель) |
| СЛ ПОЕЗДКА | Ручной переключатель режима езды |
| ЗАПАСНОЙ 2 | Не используется |
| РР ПРК ЛП | Не используется (реле) |
| RR ФОГ ЛП | Не используется (реле) |
| ЗАПАСНОЙ 3 | Не используется |
| IN ADV PWR | Лента внутреннего освещения |
| CTSYLP | Лампы любезности |
| СОТОВЫЙ ТЕЛЕФОН | Проводка сотового телефона |
2003, 2004
Моторного отсека
| Name | Применение |
|---|---|
| СВЕЧА НАКАЛИВАНИЯ | Дизельные свечи накаливания и нагреватель впускного воздуха |
| ПОТРЕБИТЕЛЬСКАЯ ПОДАЧА | Бензин Аксессуар Мощность |
| ШПИЛЬКА №1 | Вспомогательное питание (только для одной батареи и дизельных двигателей)/двойная батарея (TP2) Не устанавливайте предохранитель. |
| MBEC | Центральная электрическая подача со средней шиной, передние сиденья, правые двери |
| ВОЗДУХОДУВКА | Передний вентилятор климат-контроля |
| LBEC | Левый электрический центр, дверные модули, дверные замки, дополнительная розетка питания в задней части багажного отделения и приборная панель |
| Шпилька 2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ABS | Антиблокировочная система тормозов |
| ВСЕС/ЭКАС | Устойчивость автомобиля |
| IGN А | Мощность зажигания |
| IGN Б | Мощность зажигания |
| ЛБЭК 1 | Электрический центр левой шины, левые двери, контроллер кузова грузовика, мигающий модуль |
| ТРЛ ПАРК | Габаритные огни Прицеп Проводка |
| РР ПАРК | Правый задний стояночный и боковой габаритный фонарь |
| ЛР ПАРК | Левый задний стояночный и боковой габаритный фонарь |
| ПАРК ЛП | Реле стояночных огней |
| СТАРТЕР | Реле стартера |
| ИНТПАРК | Внутренние лампы |
| СТОП ЛП | Стоп-сигналы |
| УТВЕРЖДАЕТСЯ БАТТ | Питание от батареи контроллера кузова грузовика |
| ЛЮК | Люк на крыше |
| SEO B2 | Внедорожные лампы |
| 4WS | Питание канистры соленоида вентиляции/модуля Quadrasteer |
| ОВКВ | Не используется |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительная розетка питания — консоль |
| IGN 1 | Реле зажигания |
| ПКМ 1 | Модуль управления силовым агрегатом |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, электронный контроллер тормозов |
| IGNE | Комбинация приборов, реле кондиционера, переключатель указателей поворота/аварийной сигнализации, реле стартера |
| RTD | Контроль езды |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ПКМ Б | Модуль управления силовым агрегатом, топливный насос |
| Ф/ПМП | Реле топливного насоса) |
| Б/У ЛП | Фонари заднего хода, система управления блокировкой переключения передач автоматической коробки передач |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла |
| HDLP-HI | Реле дальнего света фар |
| ОСНОВНОЙ | Не используется |
| O2B | Датчики кислорода |
| SIR | Дополнительная надувная удерживающая система |
| ФРТ ПАРК | Передние габаритные огни, боковые габаритные огни |
| DRL | Дневные ходовые огни (реле) |
| SEO IGN | Реле заднего обогревателя |
| уточняется IGN1 | Зажигание контроллера кузова грузовика |
| ПРИВЕТ HDLP-LT | Левая фара дальнего света |
| левый HID | Не используется |
| DRL | Дневные ходовые огни |
| МПК/ДИК | Комбинация приборов/Информационный центр водителя |
| ОВКВ/ECAS | Контроллер климат-контроля |
| СИГЛТР | Зажигалка |
| ПРИВЕТ HDLP-RT | Правая фара дальнего света |
| HDLP-НИЗКИЙ | Реле ближнего света фар |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле компрессора кондиционера |
| RRWPR | Не используется |
| РАДИО | Аудио система |
| SEO B1 | Электрический центр со средней шиной, задние сиденья с подогревом, HomeLink |
| ЛО HDLP-LT | Фара ближнего света-левая |
| BTSI | Тормозная коробка передач Shift Interfock System |
| РУКОЯТКА | Стартовая система |
| LO HDLP-RT | Фара ближнего света-правая |
| BTSI | Тормозная система блокировки переключения передач |
| РУКОЯТКА | Стартовая система |
| LO HDLP-RT | Фара ближнего света-правая |
| ФОГ ЛП | Реле противотуманных фар |
| ФОГ ЛП | Противотуманные фары |
| HORN | Реле звукового сигнала |
| W/S СТИРКА | Реле насоса омывателя ветрового стекла |
| W/S СТИРКА | Насос омывателя ветрового стекла |
| INFO | Развлекательная программа OnStar/Rear Seat Entertainment |
| РАДИО УСИЛИТЕЛЬ | Радиоусилитель |
| ПРАВАЯ СПРЯТАННАЯ | Не используется |
| HORN | Horn |
| EAP | Не используется |
| TREC | Модуль полного привода |
| SBA | Дополнительная система помощи при торможении |
| *1 | — Бензиновый двигатель и дизельный двигатель. |
| *2 | - Бензиновый двигатель; ECMRPV - Дизельный двигатель. |
| *3 | - Бензиновый двигатель; ТОПЛИВО ВТ — дизельный двигатель. |
| *4 | - Бензиновый двигатель; ЕСМ I — дизельный двигатель. |
| *5 | IGN/EDU |

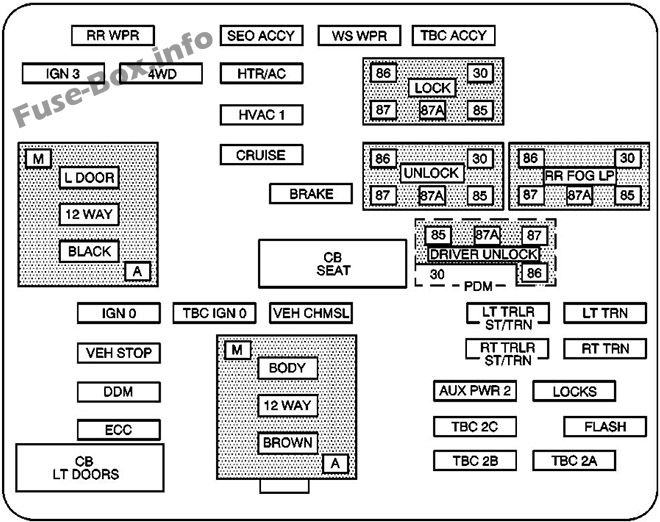

Приборная доска
| Name | Применение |
|---|---|
| Задний стеклоочиститель | Не используется |
| SEO ACCY | Дополнительное оборудование для специального оборудования |
| ВСВПР | Дворники |
| уточняется | Аксессуар контроллера кузова грузовика |
| IGN 3 | Зажигание, подогрев сидений |
| 4WD | Система полного привода, вспомогательная батарея |
| HTR кондиционер | Система климат-контроля |
| БЛОКИРОВКА (реле) | Реле дверного замка с электроприводом (функция блокировки) |
| ОВК1 | Система климат-контроля |
| LDOOR | Соединение жгута проводов двери водителя |
| КРУИЗ | Круиз-контроль, коробка отбора мощности (PTO) |
| РАЗБЛОКИРОВКА (реле) | Реле дверного замка с электроприводом (функция отпирания) |
| RR ФОГ ЛП | Не используется |
| ТОРМОЗ | Антиблокировочная тормозная система |
| РАЗБЛОКИРОВКА ВОДИТЕЛЯ | Реле замка двери с электроприводом (функция отпирания двери водителя) |
| IGN 0 | TCM |
| Уточняется IGN 0 | Контроллер кузова грузовика |
| ВЕХ ЧМСЛ | Автомобиль и прицеп с высоким стоп-сигналом |
| ЛТ ТРЛР СТ/ТРН | Левый указатель поворота/стоп-трейлер |
| LTTRN | Сигналы левого поворота и боковые маркеры |
| СТОП | Стоп-сигналы автомобиля, тормозной модуль, электронный модуль управления дроссельной заслонкой |
| РТ ТРЛР СТ/ТРН | Сигнал правого поворота/стоп-трейлер |
| РТТРН | Сигналы правого поворота и Sidemarfcers |
| BODY | Соединитель жгута |
| DDM | Модуль водительской двери |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2 | Не используется |
| ЗАМКИ | Система дверных замков с электроприводом |
| ECC | Не используется |
| уточняется 2С | Контроллер кузова грузовика |
| ВСПЫШКА | Модуль флешера |
| ДВЕРИ CB LT | Левый автоматический выключатель электрических стеклоподъемников |
| ТВЦ 2Б | Контроллер кузова грузовика |
| ТВЦ 2А | Контроллер кузова грузовика |
Центральный блок приборной панели
| Name | Применение |
|---|---|
| SEO | Опция специального оборудования |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| ПОВЫШЕНИЕ | Uptitter (не используется) |
| СЛ ПОЕЗДКА | Соединение жгута контроля плавности хода |
| HDLR 2 | Разъем проводки потолка |
| BODY | Разъем проводки кузова |
| УДАЛЕНИЕ ТУМАНА | Реле заднего обогревателя |
| HDLNR 1 | Разъем проводки обшивки потолка 1 |
| ЗАПАСНОЕ РЕЛЕ | Не используется |
| СИДЕНЬЕ CB | Автоматический выключатель модуля сиденья водителя и пассажира |
| КБ РТ ДВЕРЬ | Автоматический выключатель правого стеклоподъемника |
| ЗАПАСНОЙ | Не используется |
| INFO | Подключение информационно-развлекательной системы |
2005, 2006
Моторный отсек (2005 г.)
| Name | Применение |
|---|---|
| СВЕЧА НАКАЛИВАНИЯ | Дизельные свечи накаливания и нагреватель впускного воздуха |
| ПОТРЕБИТЕЛЬСКАЯ ПОДАЧА | Бензин Аксессуар Мощность |
| ШПИЛЬКА №1 | Вспомогательное питание (только для одной батареи и дизельных двигателей)/двойная батарея (TP2) Не устанавливайте предохранитель. |
| MBEC | Центральная электрическая подача со средней шиной, передние сиденья, правые двери |
| ВОЗДУХОДУВКА | Передний вентилятор климат-контроля |
| LBEC | Левый электрический центр, дверные модули, дверные замки, дополнительная розетка питания в задней части багажного отделения и приборная панель |
| Шпилька 2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ABS | Антиблокировочная система тормозов |
| ВСЕС/ЭКАС | Устойчивость автомобиля |
| IGN А | Мощность зажигания |
| IGN Б | Мощность зажигания |
| ЛБЭК 1 | Электрический центр левой шины, левые двери, контроллер кузова грузовика, мигающий модуль |
| ТРЛ ПАРК | Габаритные огни Прицеп Проводка |
| РР ПАРК | Правый задний стояночный и боковой габаритный фонарь |
| ЛР ПАРК | Левый задний стояночный и боковой габаритный фонарь |
| ПАРК ЛП | Реле стояночных огней |
| СТАРТЕР | Реле стартера |
| ИНТПАРК | Внутренние лампы |
| СТОП ЛП | Стоп-сигналы |
| УТВЕРЖДАЕТСЯ БАТТ | Питание от батареи контроллера кузова грузовика |
| S/КРЫША | Люк на крыше |
| SEO B2 | Внедорожные лампы |
| 4WS | Питание канистры соленоида вентиляции/модуля Quadrasteer |
| ОВКВ | Не используется |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительная розетка питания — консоль |
| IGN 1 | Реле зажигания |
| ПКМ 1 | Модуль управления силовым агрегатом |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, электронный контроллер тормозов |
| ИГН Э | Комбинация приборов, реле кондиционера, переключатель указателей поворота/аварийной сигнализации, реле стартера |
| RTD | Контроль езды |
| ТРЛБ/ед. | Проводка прицепа резервных фонарей |
| ПКМ Б | Модуль управления силовым агрегатом, топливный насос |
| Ф/ПМП | Реле топливного насоса) |
| Б/У ЛП | Фонари заднего хода, система управления блокировкой переключения передач автоматической коробки передач |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла |
| HDLP-HI | Реле дальнего света фар |
| ОСНОВНОЙ | Не используется |
| O2B | Датчики кислорода |
| ВОЗДУШНАЯ ПОДУШКА | Дополнительная надувная удерживающая система |
| ФРТПАРК | Передние габаритные огни, боковые габаритные огни |
| DRL | Дневные ходовые огни (реле) |
| SEO IGN | Реле заднего обогревателя |
| уточняется IGN1 | Зажигание контроллера кузова грузовика |
| ПРИВЕТ HDLP-LT | Левая фара дальнего света |
| левый HID | Не используется |
| DRL | Дневные ходовые огни |
| RVC | Регулируемое управление напряжением |
| МПК/ДИК | Комбинация приборов/Информационный центр водителя |
| ОВКВ/ECAS | Контроллер климат-контроля |
| СИГЛТР | Зажигалка |
| ПРИВЕТ HDLP-RT | Правая фара дальнего света |
| HDLP-НИЗКИЙ | Реле ближнего света фар |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле компрессора кондиционера |
| RRWPR | Не используется |
| РАДИО | Аудио система |
| SEO B1 | Электрический центр со средней шиной, задние сиденья с подогревом, HomeLink |
| ЛО HDLP-LT | Фара ближнего света-левая |
| BTSI | Тормозная система блокировки переключения передач |
| РУКОЯТКА | Стартовая система |
| LO HDLP-RT | Фара ближнего света-правая |
| ФОГ ЛП | Реле противотуманных фар |
| ФОГ ЛП | Противотуманные фары |
| HORN | Реле звукового сигнала |
| W/S СТИРКА | Реле насоса омывателя ветрового стекла |
| W/S СТИРКА | Насос омывателя ветрового стекла |
| INFO | Развлекательная программа OnStar/Rear Seat Entertainment |
| РАДИО УСИЛИТЕЛЬ | Радиоусилитель |
| ПРАВАЯ СПРЯТАННАЯ | Не используется |
| HORN | Horn |
| EAP | Не используется |
| TREC | Модуль полного привода |
| SBA | Дополнительная система помощи при торможении |
| GAS: | |
| *1 | ИНЖ 2 |
| *2 | ИНЖ 1 |
| *3 | O2A |
| *4 | O2B |
| *5 | ИНГ 1 |
| ДИЗЕЛЬ: | |
| *1 | EDU |
| *2 | ECMRPV |
| *3 | ТОПЛИВО ВТ |
| *4 | ECM |
| *5 | EDU |
| КРОМЕ H2: | |
| *6 | RRHVAC |
| *7 | S/КРЫША |
| H2: | |
| *6 | S/КРЫША |
| *7 |
Моторный отсек (2006 г.)
| Name | Применение |
|---|---|
| СВЕЧА НАКАЛИВАНИЯ | Дизельные свечи накаливания и нагреватель впускного воздуха |
| ПОТРЕБИТЕЛЬСКАЯ ПОДАЧА | Бензин Аксессуар Мощность |
| ШПИЛЬКА №1 | Вспомогательное питание (только для одной батареи и дизельных двигателей)/двойная батарея (TP2) Не устанавливайте предохранитель. |
| MBEC | Центральная электрическая подача со средней шиной, передние сиденья, правые двери |
| ВОЗДУХОДУВКА | Передний вентилятор климат-контроля |
| LBEC | Левый электрический центр, дверные модули, дверные замки, дополнительная розетка питания в задней части багажного отделения и приборная панель |
| Шпилька 2 | Аксессуар Питание/Электропроводка прицепа Тормозная подача |
| ABS | Антиблокировочная система тормозов |
| ВСЕС/ЭКАС | Устойчивость автомобиля |
| IGN А | Мощность зажигания |
| IGN Б | Мощность зажигания |
| ЛБЭК 1 | Электрический центр левой шины, левые двери, контроллер кузова грузовика, мигающий модуль |
| ТРЛ ПАРК | Габаритные огни Прицеп Проводка |
| РР ПАРК | Правый задний стояночный и боковой габаритный фонарь |
| ЛР ПАРК | Левый задний стояночный и боковой габаритный фонарь |
| ПАРК ЛП | Реле стояночных огней |
| СТАРТЕР | Реле стартера |
| ИНТПАРК | Внутренние лампы |
| СТОП ЛП | Стоп-сигналы |
| УТВЕРЖДАЕТСЯ БАТТ | Питание от батареи контроллера кузова грузовика |
| S/КРЫША | Люк на крыше |
| SEO B2 | Внедорожные лампы |
| 4WS | Питание канистры соленоида вентиляции/модуля Quadrasteer |
| ОВКВ | Не используется |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительная розетка питания — консоль |
| IGN 1 | Реле зажигания |
| ПКМ 1 | Модуль управления силовым агрегатом |
| ЭТК/ЭБУ | Электронное управление дроссельной заслонкой, электронный контроллер тормозов |
| IGNE | Комбинация приборов, реле кондиционера, переключатель указателей поворота/аварийной сигнализации, реле стартера |
| RTD | Контроль езды |
| ТРЛ Б/У | Проводка прицепа резервных фонарей |
| ПКМ Б | Модуль управления силовым агрегатом, топливный насос |
| Ф/ПМП | Реле топливного насоса) |
| Б/У ЛП | Фонари заднего хода, система управления блокировкой переключения передач автоматической коробки передач |
| RR УДАЛЕНИЕ ТУМАНА | Обогрев заднего стекла |
| HDLP-HI | Реле дальнего света фар |
| ОСНОВНОЙ | Не используется |
| O2B | Датчики кислорода |
| ВОЗДУШНАЯ ПОДУШКА | Дополнительная надувная удерживающая система |
| ФРТ ПАРК | Передние габаритные огни, боковые габаритные огни |
| DRL | Дневные ходовые огни (реле) |
| SEO IGN | Реле заднего обогревателя |
| уточняется IGN1 | Зажигание контроллера кузова грузовика |
| ПРИВЕТ HDLP-LT | Левая фара дальнего света |
| левый HID | Не используется |
| DRL | Дневные ходовые огни |
| RVC | Регулируемое управление напряжением |
| МПК/ДИК | Комбинация приборов/Информационный центр водителя |
| ОВКВ/ECAS | Контроллер климат-контроля |
| СИГЛТР | Зажигалка |
| ПРИВЕТ HDLP-RT | Правая фара дальнего света |
| HDLP-НИЗКИЙ | Реле ближнего света фар |
| КОМПЛЕКС КОНДИЦИОНЕРА | Компрессор кондиционера |
| КОМПЛЕКС КОНДИЦИОНЕРА | Реле компрессора кондиционера |
| RRWPR | Не используется |
| РАДИО | Аудио система |
| SEO B1 | Электрический центр со средней шиной, задние сиденья с подогревом, HomeLink |
| ЛО HDLP-LT | Фара ближнего света-левая |
| BTSI | Тормозная система блокировки переключения передач |
| РУКОЯТКА | Стартовая система |
| LO HDLP-RT | Фара ближнего света-правая |
| ФОГ ЛП | Реле противотуманных фар |
| ФОГ ЛП | Противотуманные фары |
| HORN | Реле звукового сигнала |
| W/S СТИРКА | Реле насоса омывателя ветрового стекла |
| W/S СТИРКА | Насос омывателя ветрового стекла |
| INFO | Развлекательная программа OnStar/Rear Seat Entertainment |
| РАДИО УСИЛИТЕЛЬ | Радиоусилитель |
| ПРАВАЯ СПРЯТАННАЯ | Не используется |
| HORN | Horn |
| EAP | Не используется |
| TREC | Модуль полного привода |
| SBA | Дополнительная система помощи при торможении |
| GAS: | |
| *1 | ИНЖ 2 (Распределитель впрыска топлива №2) |
| *2 | ИНЖ 1 (Распределитель впрыска топлива №1) |
| *3 | 02A (датчики кислорода) |
| *4 | 02B (кислородные датчики) |
| *5 | ING1 (зажигание 1) |
| *6 | ПКМ Б (модуль управления трансмиссией B) |
| ДИЗЕЛЬ: | |
| *1 | EDU (модуль управления двигателем) |
| *2 | ПРИВОД (Привод) |
| *3 | ТОПЛИВО ВТR (подогреватель топлива) |
| *4 | ECM 1 (модуль управления двигателем 1) |
| *5 | ЕСМ (модуль управления двигателем) |
| *6 | ECM B (модуль управления двигателем B) |
| КРОМЕ H2: | |
| *7 | ОВКВ (задний климат-контроль) |
| *8 | S/КРЫША (люк) |
| H2: | |
| *7 | S/КРЫША (люк) |
| *8 |
Моторный отсек, дополнительный ящик
| Name | Описание |
|---|---|
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Охлаждающий вентилятор |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Предохранитель реле вентилятора охлаждения |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР | Предохранитель вентилятора охлаждения |
| Реле | |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 1 | Реле вентилятора охлаждения 1 |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 3 | Реле вентилятора охлаждения 3 |
| ОХЛАЖДЕНИЕ/ВЕНТИЛЯТОР 2 | Реле вентилятора охлаждения 2 |

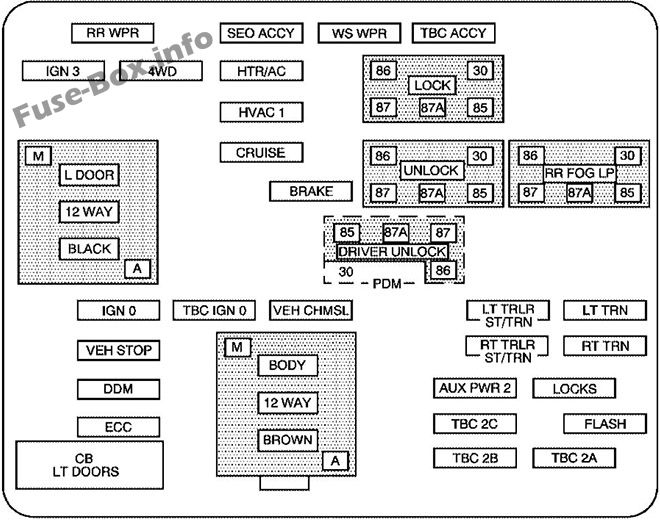

Приборная доска
| Name | Применение |
|---|---|
| RRWPR | Не используется |
| SEO ACCY | Дополнительное оборудование для специального оборудования |
| ВСВПР | Дворники |
| уточняется | Аксессуар контроллера кузова грузовика |
| IGN 3 | Зажигание, подогрев сидений |
| 4WD | Система полного привода, вспомогательная батарея |
| HTR кондиционер | Система климат-контроля |
| БЛОКИРОВКА (реле) | Реле дверного замка с электроприводом (функция блокировки) |
| ОВК1 | Система климат-контроля |
| LDOOR | Соединение жгута проводов двери водителя |
| КРУИЗ | Круиз-контроль, коробка отбора мощности (PTO) |
| РАЗБЛОКИРОВКА (реле) | Реле дверного замка с электроприводом (функция отпирания) |
| RR ФОГ ЛП | Не используется |
| ТОРМОЗ | Антиблокировочная тормозная система |
| РАЗБЛОКИРОВКА ВОДИТЕЛЯ | Реле замка двери с электроприводом (функция отпирания двери водителя) |
| IGNO | TCM |
| Уточняется IGN 0 | Контроллер кузова грузовика |
| ВЕХ ЧМСЛ | Автомобиль и прицеп с высоким стоп-сигналом |
| ЛТ ТРЛР СТ/ТРН | Левый указатель поворота/стоп-трейлер |
| ЛТ РНН | Сигналы левого поворота и боковые маркеры |
| СТОП | Стоп-сигналы автомобиля, тормозной модуль, электронный модуль управления дроссельной заслонкой |
| РТ ТРЛР СТ/ТРН | Сигнал правого поворота/стоп-трейлер |
| РТ РН | Сигналы правого поворота и боковые маркеры |
| BODY | Соединитель жгута |
| DDM | Модуль водительской двери |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАНИЕ 2 | Не используется |
| ЗАМКИ | Система дверных замков с электроприводом |
| ECC | Не используется |
| уточняется 2С | Контроллер кузова грузовика |
| ВСПЫШКА | Модуль флешера |
| ДВЕРИ CB LT | Левый автоматический выключатель электрических стеклоподъемников |
| ТВЦ 2Б | Контроллер кузова грузовика |
| ТВЦ 2А | Контроллер кузова грузовика |
Центральный блок приборной панели
| Name | Применение |
|---|---|
| SEO | Опция специального оборудования |
| ТРЕЙЛЕР | Тормозная проводка прицепа |
| ПОВЫШЕНИЕ | Uptitter (не используется) |
| СЛ ПОЕЗДКА | Соединение жгута контроля плавности хода |
| HDLR 2 | Разъем проводки потолка |
| BODY | Разъем проводки кузова |
| УДАЛЕНИЕ ТУМАНА | Реле заднего обогревателя |
| HDLNR 1 | Разъем проводки обшивки потолка 1 |
| ЗАПАСНОЕ РЕЛЕ | Не используется |
| СИДЕНЬЕ CB | Автоматический выключатель модуля сиденья водителя и пассажира |
| КБ РТ ДВЕРЬ | Автоматический выключатель правого стеклоподъемника |
| ЗАПАСНОЙ | Не используется |
| INFO | Подключение информационно-развлекательной системы |
