Предохранители и реле GMC Sierra (mk3, 2007-2013)
Схемы относятся к указанным годам и вариантам GMC Sierra (mk3, 2007-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Схема предохранителей GMC Sierra 2007-2013
Предохранители прикуривателя (розетка) в GMC Sierra являются предохранитель № 55 (2007 г.) или № 53 (с 2008 г.) (прикуриватель, дополнительная розетка питания) в блоке предохранителей в моторном отсеке и предохранители № 2 «ВСПОМОГАТЕЛЬНЫЙ ПИТАТЕЛЬ2» (задняя розетка питания вспомогательного оборудования), № 16 «ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ». ” (дополнительные розетки) в блоке предохранителей на приборной панели.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Приборная доска

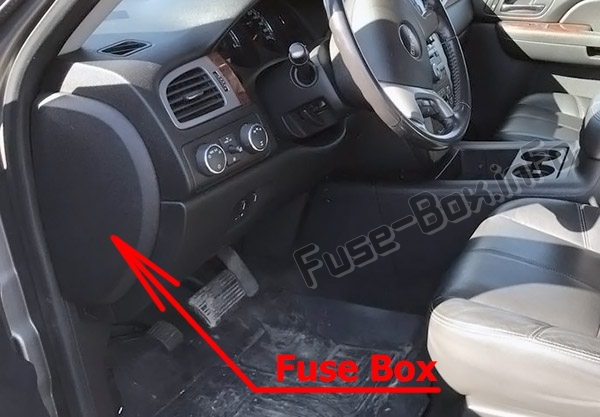

Дверца доступа к блоку предохранителей приборной панели расположена на краю приборной панели со стороны водителя.
Центральный блок предохранителей приборной панели
Блок предохранителей центральной панели приборов расположен под панелью приборов, слева от рулевой колонки.
Моторного отсека

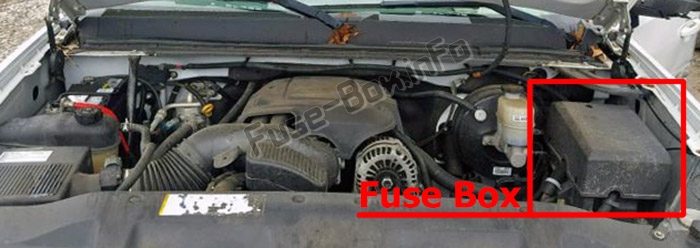

Блок предохранителей находится в моторном отсеке, со стороны водителя автомобиля.
Схемы блока предохранителей
Схемы блока предохранителей
2007

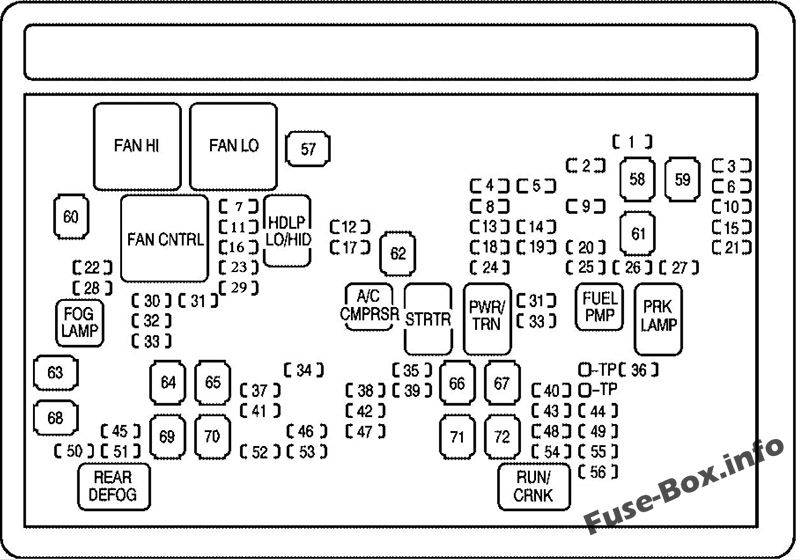

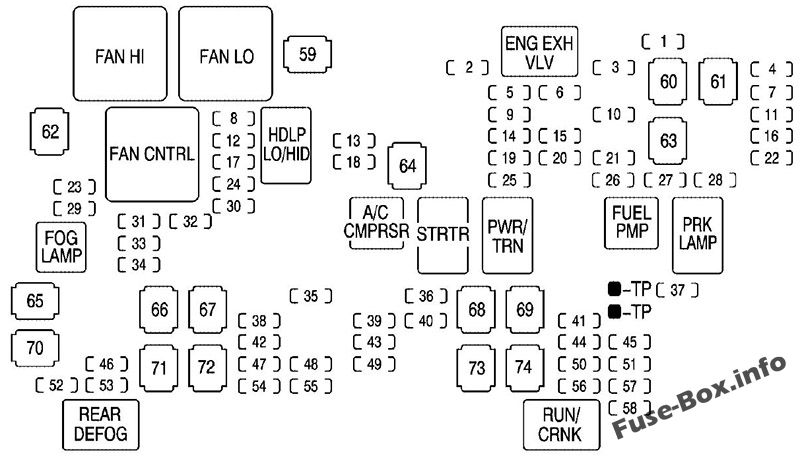

Моторного отсека
| № | Применение |
|---|---|
| 1 | Правый стоп-сигнал прицепа/поворотник |
| 2 | Не используется |
| 3 | Электронный контроль устойчивости подвески, автоматический контроль уровня выхлопа |
| 4 | Левый стоп-сигнал прицепа/поворотник |
| 5 | Управление двигателем |
| 6 | Модуль управления двигателем, управление дроссельной заслонкой |
| 7 | Контроллер тормозов прицепа |
| 8 | Передняя шайба |
| 9 | Датчики кислорода |
| 10 | Антиблокировочная тормозная система 2 |
| 11 | Фонари заднего хода прицепа |
| 12 | Фара ближнего света со стороны водителя |
| 13 | Модуль управления двигателем (аккумулятор) |
| 14 | Топливные форсунки, катушки зажигания (правая сторона) |
| 15 | Модуль управления коробкой передач (аккумулятор) |
| 16 | Фонари заднего хода автомобиля |
| 17 | Фара ближнего света со стороны пассажира |
| 18 | Компрессор кондиционера |
| 19 | Датчики кислорода |
| 20 | Органы управления коробкой передач (зажигание) |
| 21 | Топливный насос |
| 22 | Модуль управления топливной системой |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Топливные форсунки, катушки зажигания (левая сторона) |
| 26 | Лампы для прицепа Parle |
| 27 | Лампы Parle со стороны водителя |
| 28 | Лампы Parle со стороны пассажира |
| 29 | Противотуманные фары |
| 30 | Horn |
| 31 | Фара дальнего света со стороны пассажира |
| 32 | Дневные ходовые огни |
| 33 | Фара дальнего света со стороны водителя |
| 34 | Не используется |
| 35 | Люк на крыше |
| 36 | Система зажигания с ключом, система защиты от кражи |
| 37 | Стеклоочиститель |
| 38 | Использование SEO B2 Upfitter (батарея) |
| 39 | Электрические регулируемые педали |
| 40 | Климат-контроль (аккумулятор) |
| 41 | Система подушек безопасности (зажигание) |
| 42 | Усилитель |
| 43 | Аудио система |
| 44 | Разное (зажигание), круиз-контроль |
| 45 | Помощь при открытии/закрытии багажника |
| 46 | Система подушек безопасности (аккумулятор) |
| 47 | OnStar®, развлекательный дисплей для пассажиров задних сидений |
| 48 | Кластер панели приборов |
| 49 | Отбор мощности |
| 50 | Дополнительный климат-контроль (зажигание), компас-температурное зеркало |
| 51 | Центральный верхний стоп-сигнал (CHMSL) |
| 52 | Задний обогреватель |
| 53 | Зеркала с подогревом |
| 54 | Использование SEO B1 Upfitter (батарея) |
| 55 | Прикуриватель, дополнительная розетка |
| 56 | Реле компрессора с автоматическим контролем уровня, использование SEO Upfitter |
| 57 | Климат-контроль (зажигание) |
| 58 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| J-кейс | |
| 59 | Охлаждающий вентилятор 1 |
| 60 | Компрессор с автоматическим контролем уровня |
| 61 | Тормозная система AntWock для тяжелых условий эксплуатации |
| 62 | Охлаждающий вентилятор 2 |
| 63 | Антиблокировочная тормозная система 1 |
| 64 | Стартер |
| 65 | Шпилька 2 (тормоза прицепа) |
| 66 | Левый шинный электрический центр 1 |
| 67 | Не используется |
| 68 | Система омывателя ветрового стекла с подогревом |
| 69 | Система полного привода |
| 70 | Шпилька 1 (питание аккумулятора прицепа) (дополнительно — требуется предохранитель на 40 А) |
| 71 | Электрический центр средней шины 1 |
| 72 | Вентилятор климат-контроля |
| 73 | Помощь при открытии/закрытии багажника |
| 74 | Левый шинный электрический центр 2 |
| Реле | |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР ЛО | Низкая скорость вентилятора охлаждения |
| ENG EXH ВЛВ | Не используется |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
| HDLP LO/HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Передние противотуманные фары |
| Кондиционер CMPRSR | Компрессор кондиционера |
| STRTR | Стартер |
| PWR/ТРН | Силовой агрегат |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ФРК ЛАМПА | Парковочные огни |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| РАБОТАЕТ/ПРОВОДИТ | Коммутируемая мощность |

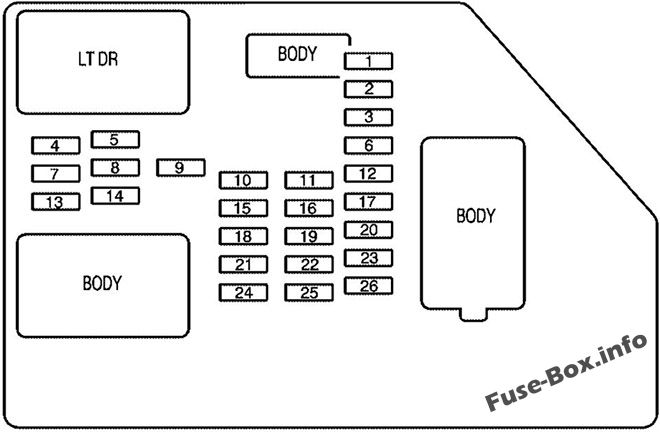

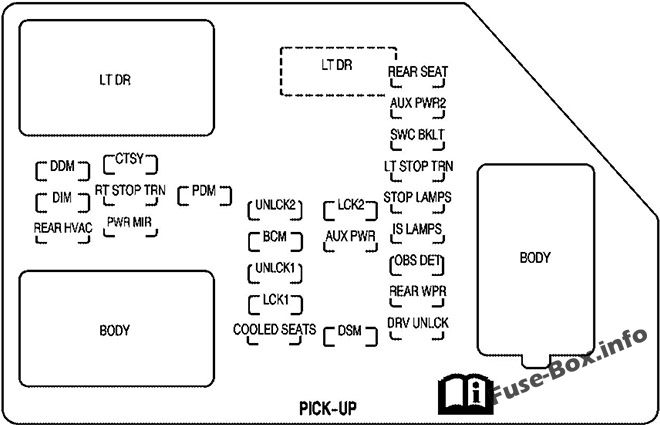

Приборная доска
| Name | Применение |
|---|---|
| ЗАДНЕЕ СИДЕНЬЕ | Задние сиденья |
| ВСПОМОГАТЕЛЬНЫЙ ПИТАТЕЛЬ2 | Задняя розетка для аксессуаров |
| SWC БКЛТ | Подсветка органов управления на руле |
| DDM | Модуль водительской двери |
| CTSY | Купольные фары, указатель поворота со стороны водителя |
| ЛТ СТОП РН | Сигнал поворота со стороны водителя, стоп-сигнал |
| DIM | Подсветка панели приборов |
| РТ СТОП ТРН | Сигнал поворота со стороны пассажира, стоп-сигнал |
| PDM | Модуль пассажирской двери, универсальная домашняя дистанционная система |
| UNLCK2 | Замок двери с электроприводом 2 (функция разблокировки) |
| LCK2 | Блокировка двери с электроприводом 2 (функция блокировки) |
| СТОП-ЛАМПЫ | Стоп-сигналы, стоп-сигнал, установленный по центру вверху |
| ЗАДНИЙ ОВКВ | Задний климат-контроль |
| PWRMIR | Силовое зеркало |
| BCM | Модуль управления кузовным оборудованием (BCM) |
| ВСПОМОГАТЕЛЬНОЕ ПИТАНИЕ | Дополнительные розетки |
| ЛАМПЫ | Внутренние лампы |
| UNLCK1 | Замок двери с электроприводом 1 (функция разблокировки) |
| ОБС ДЕТ | Ультразвуковая система помощи при парковке сзади |
| LCK1 | Замок двери с электроприводом 1 (функция блокировки) |
| ЗАДНИЙ WPR | Не используется |
| ОХЛАЖДАЕМЫЕ СИДЕНЬЯ | Не используется |
| DSM | Модуль сиденья водителя, система дистанционного доступа без ключа |
| РАЗБЛОКИРОВКА ДРВ | Замок двери водителя с электроприводом (функция разблокировки) |
| Автоматический выключатель | |
| LT ДР | Автоматический выключатель стеклоподъемника со стороны водителя |
| Соединитель жгута | |
| LT ДР | Соединение жгута проводов двери водителя |
| BODY | Соединитель жгута |
| BODY | Соединитель жгута |

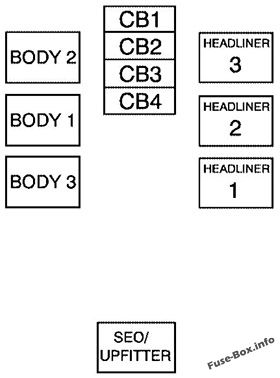

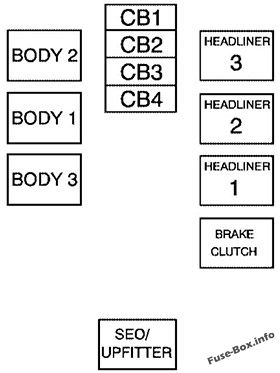

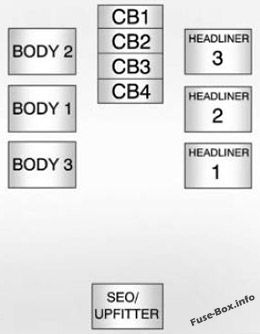

Центральный блок предохранителей приборной панели
| Соединитель жгута | Применение |
|---|---|
| КОРПУС 2 | Соединитель ремня безопасности тела 2 |
| ТЕЛО 1 | Соединитель ремня безопасности тела 1 |
| КОРПУС 3 | Соединитель ремня безопасности тела 3 |
| ХЕДЛАЙНЕР 3 | Разъем жгута обшивки потолка 3 |
| ХЕДЛАЙНЕР 2 | Разъем жгута обшивки потолка 2 |
| ХЕДЛАЙНЕР 1 | Разъем жгута обшивки потолка 1 |
| ТОРМОЗНАЯ СЦЕПЛЕНИЕ | Разъем жгута тормозной муфты |
| SEO/УЛУЧШЕНИЕ | Опция специального оборудования Соединитель жгута проводов Upfitter |
| Автоматический выключатель | |
| CB1 | Автоматический выключатель электрического стеклоподъемника со стороны пассажира |
| CB2 | Автоматический выключатель сиденья пассажира |
| CB3 | Автоматический выключатель сиденья водителя |
| CB4 | Не используется |
2008

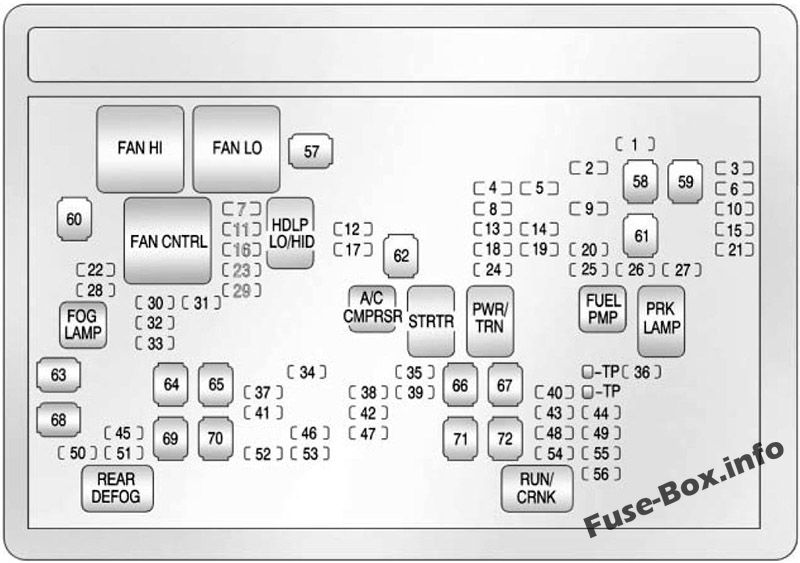

Моторного отсека
| № | Применение |
|---|---|
| 1 | Правый стоп-сигнал прицепа/поворотник |
| 2 | Электронный контроль устойчивости подвески, автоматический контроль уровня выхлопа |
| 3 | Левый стоп-сигнал прицепа/поворотник |
| 4 | Управление двигателем |
| 5 | Модуль управления двигателем, управление дроссельной заслонкой |
| 6 | Контроллер тормозов прицепа |
| 7 | Передняя шайба |
| 8 | Датчики кислорода |
| 9 | Антиблокировочная тормозная система 2 |
| 10 | Фонари заднего хода прицепа |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Топливные форсунки, катушки зажигания (правая сторона) |
| 14 | Модуль управления коробкой передач (аккумулятор) |
| 15 | Фонари заднего хода автомобиля |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Датчики кислорода |
| 19 | Органы управления коробкой передач (зажигание) |
| 20 | Топливный насос |
| 21 | Модуль управления топливной системой |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Топливные форсунки, катушки зажигания (левая сторона) |
| 25 | Лампы для парковки трейлеров |
| 26 | Парковочные огни со стороны водителя |
| 27 | Парковочные фонари со стороны пассажира |
| 28 | Противотуманные фары |
| 29 | Horn |
| 30 | Фара дальнего света со стороны пассажира |
| 31 | Дневные ходовые огни |
| 32 | Фара дальнего света со стороны водителя |
| 33 | Дневные ходовые огни 2 |
| 34 | Люк на крыше |
| 35 | Система зажигания с ключом, система защиты от кражи |
| 36 | Стеклоочиститель |
| 37 | Использование SEO B2 Upfitter (батарея) |
| 38 | Электрические регулируемые педали |
| 39 | Климат-контроль (аккумулятор) |
| 40 | Система подушек безопасности (зажигание) |
| 41 | Усилитель |
| 42 | Аудио система |
| 43 | Разное (зажигание), круиз-контроль |
| 44 | Не используется |
| 45 | Система подушек безопасности (аккумулятор) |
| 46 | Кластер панели приборов |
| 47 | Отбор мощности |
| 48 | Дополнительный климат-контроль (зажигание), компас-температурное зеркало |
| 49 | Центральный верхний стоп-сигнал (CHMSL) |
| 50 | Задний обогреватель |
| 51 | Зеркала с подогревом |
| 52 | Использование SEO B1 Upfitter (батарея) |
| 53 | Прикуриватель, дополнительная розетка |
| 54 | Реле компрессора с автоматическим контролем уровня, использование SEO Upfitter |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| J-кейс | |
| 57 | Охлаждающий вентилятор 1 |
| 58 | Нить используется |
| 59 | Тормозная система AntMock для тяжелых условий эксплуатации |
| 60 | Охлаждающий вентилятор 2 |
| 61 | Антиблокировочная тормозная система 1 |
| 62 | Стартер |
| 63 | Шпилька 2 {Тормоза прицепа) |
| 64 | Левый шинный электрический центр 1 |
| 65 | Не используется |
| 66 | Система омывателя ветрового стекла с подогревом |
| 67 | Система полного привода |
| 68 | Шпилька 1 {питание аккумулятора разъема прицепа) (дополнительно - требуется предохранитель на 40 А) |
| 69 | Электрический центр средней шины 1 |
| 70 | Вентилятор климат-контроля |
| 72 | Не используется |
| 73 | Левый шинный электрический центр 2 |
| Реле | |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР ЛО | Низкая скорость вентилятора охлаждения |
| ENG EXH ВЛВ | Не используется |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
| HDLP LO/HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Передние противотуманные фары |
| Кондиционер CMPRSR | Компрессор кондиционера |
| STRTR | Стартер |
| PWR/ТРН | Силовой агрегат |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ФРК ЛАМПА | Парковочные огни |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| РАБОТАЕТ/ПРОВОДИТ | Коммутируемая мощность |

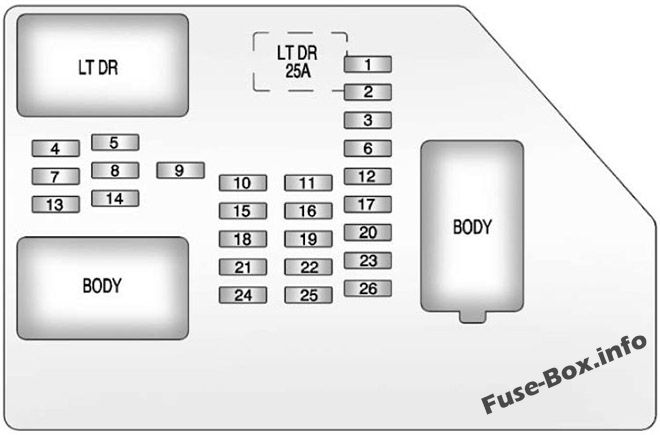

Приборная доска
| № | Применение |
|---|---|
| 1 | Задние сиденья |
| 2 | Задняя розетка для аксессуаров |
| 3 | Подсветка органов управления на руле |
| 4 | Модуль водительской двери |
| 5 | Купольные фары, указатель поворота со стороны водителя |
| 6 | Сигнал поворота со стороны водителя, стоп-сигнал |
| 7 | Подсветка панели приборов |
| 8 | Сигнал поворота со стороны пассажира, стоп-сигнал |
| 9 | Универсальный домашний пульт |
| 10 | Замок двери с электроприводом 2 (функция разблокировки) |
| 11 | Блокировка двери с электроприводом 2 (функция блокировки) |
| 12 | Стоп-сигналы, стоп-сигнал, установленный по центру вверху |
| 13 | Задний климат-контроль |
| 14 | Силовое зеркало |
| 15 | Модуль управления кузовным оборудованием (BCM) |
| 16 | Дополнительные розетки |
| 17 | Внутренние лампы |
| 18 | Замок двери с электроприводом 1 (функция разблокировки) |
| 19 | Развлекательная программа для пассажиров задних сидений |
| 20 | Ультразвуковая система помощи при парковке сзади |
| 21 | Замок двери с электроприводом 1 (функция блокировки) |
| 22 | Информационный центр для водителей (DIC) |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Модуль сиденья водителя, система дистанционного доступа без ключа |
| 26 | Замок двери с электроприводом водителя (функция разблокировки) |
| Автоматический выключатель | |
| LT ДР | Автоматический выключатель стеклоподъемника со стороны водителя |
| Соединитель жгута | |
| LT ДР | Соединение жгута проводов двери водителя |
| BODY | Соединитель жгута |
| BODY | Соединитель жгута |
Центральный блок предохранителей приборной панели
| Соединитель жгута | Применение |
|---|---|
| КОРПУС 2 | Соединитель ремня безопасности тела 2 |
| ТЕЛО 1 | Соединитель ремня безопасности тела 1 |
| КОРПУС 3 | Соединитель ремня безопасности тела 3 |
| ХЕДЛАЙНЕР 3 | Разъем жгута обшивки потолка 3 |
| ХЕДЛАЙНЕР 2 | Разъем жгута обшивки потолка 2 |
| ХЕДЛАЙНЕР 1 | Разъем жгута обшивки потолка 1 |
| SEO/УЛУЧШЕНИЕ | Опция специального оборудования Соединитель жгута проводов Upfitter |
| Автоматический выключатель | |
| CB1 | Автоматический выключатель электрического стеклоподъемника со стороны пассажира |
| CB2 | Автоматический выключатель сиденья пассажира |
| CB3 | Автоматический выключатель сиденья водителя |
| CB4 | Заднее раздвижное окно |
2009, 2010, 2011, 2012, 2013
Моторного отсека
| № | Применение |
|---|---|
| 1 | Правый стоп-сигнал прицепа/поворотник |
| 2 | Электронный контроль устойчивости подвески, автоматический контроль уровня выхлопа |
| 3 | Левый стоп-сигнал прицепа/поворотник |
| 4 | Управление двигателем |
| 5 | Модуль управления двигателем, управление дроссельной заслонкой |
| 6 | Контроллер тормозов прицепа |
| 7 | Передняя шайба |
| 8 | Датчики кислорода |
| 9 | Антиблокировочная тормозная система 2 |
| 10 | Фонари заднего хода прицепа |
| 11 | Фара ближнего света со стороны водителя |
| 12 | Модуль управления двигателем (аккумулятор) |
| 13 | Топливные форсунки, катушки зажигания (правая сторона) |
| 14 | Модуль управления коробкой передач (аккумулятор) |
| 15 | Фонари заднего хода автомобиля |
| 16 | Фара ближнего света со стороны пассажира |
| 17 | Компрессор кондиционера |
| 18 | Датчики кислорода |
| 19 | Органы управления коробкой передач (зажигание) |
| 20 | Топливный насос |
| 21 | Модуль управления топливной системой |
| 22 | Не используется |
| 23 | Не используется |
| 24 | Топливные форсунки, катушки зажигания (левая сторона) |
| 25 | Лампы для парковки трейлеров |
| 26 | Парковочные огни со стороны водителя |
| 27 | Парковочные фонари со стороны пассажира |
| 28 | Противотуманные фары |
| 29 | Horn |
| 30 | Фара дальнего света со стороны пассажира |
| 31 | Дневные ходовые огни |
| 32 | Фара дальнего света со стороны водителя |
| 33 | Дневные ходовые огни 2 |
| 34 | Люк на крыше |
| 35 | Система зажигания с ключом, система защиты от кражи |
| 36 | Стеклоочиститель |
| 37 | Использование SEO B2 Upfitter (батарея) |
| 38 | Электрические регулируемые педали |
| 39 | Климат-контроль (аккумулятор) |
| 40 | Система подушек безопасности (зажигание) |
| 41 | Усилитель |
| 42 | Аудио система |
| 43 | Разное (зажигание), круиз-контроль |
| 44 | Не используется |
| 45 | Система подушек безопасности (аккумулятор) |
| 46 | Кластер панели приборов |
| 47 | Отбор мощности |
| 48 | Дополнительный климат-контроль (зажигание), компас-температурное зеркало |
| 49 | Центральный верхний стоп-сигнал (CHMSL) |
| 50 | Задний обогреватель |
| 51 | Зеркала с подогревом |
| 52 | Использование SEO B1 Upfitter (батарея) |
| 53 | Прикуриватель, дополнительная розетка |
| 54 | Реле компрессора с автоматическим контролем уровня, использование SEO Upfitter |
| 55 | Климат-контроль (зажигание) |
| 56 | Модуль управления двигателем, вторичный топливный насос (зажигание) |
| J-кейс | |
| 57 | Охлаждающий вентилятор 1 |
| 58 | Нить используется |
| 59 | Тормозная система AntMock для тяжелых условий эксплуатации |
| 60 | Охлаждающий вентилятор 2 |
| 61 | Антиблокировочная тормозная система 1 |
| 62 | Стартер |
| 63 | Шпилька 2 {Тормоза прицепа) |
| 64 | Левый шинный электрический центр 1 |
| 65 | Не используется |
| 66 | Система омывателя ветрового стекла с подогревом |
| 67 | Система полного привода |
| 68 | Шпилька 1 (питание аккумулятора прицепа) (дополнительно — требуется предохранитель на 40 А) |
| 69 | Электрический центр средней шины 1 |
| 70 | Вентилятор климат-контроля |
| 71 | Не используется |
| 72 | Левый шинный электрический центр 2 |
| Реле | |
| ВЕНТИЛЯТОР ПРИВЕТ | Высокая скорость вентилятора охлаждения |
| ВЕНТИЛЯТОР ЛО | Низкая скорость вентилятора охлаждения |
| ENG EXH ВЛВ | Не используется |
| УПРАВЛЕНИЕ ВЕНТИЛЯТОРОМ | Управление вентилятором охлаждения |
| HDLP LO/HID | Фара ближнего света |
| ПРОТИВОТУМАННАЯ ФАРА | Передние противотуманные фары |
| Кондиционер CMPRSR | Компрессор кондиционера |
| STRTR | Стартер |
| PWR/ТРН | Силовой агрегат |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ФРК ЛАМПА | Парковочные огни |
| ЗАДНИЙ ПРОТИВОТУМАН | Задний обогреватель |
| РАБОТАЕТ/ПРОВОДИТ | Коммутируемая мощность |
Приборная доска
| № | Применение |
|---|---|
| 1 | Задние сиденья |
| 2 | Задняя розетка для аксессуаров |
| 3 | Подсветка органов управления на руле |
| 4 | Модуль водительской двери |
| 5 | Купольные фары, указатель поворота со стороны водителя |
| 6 | Сигнал поворота со стороны водителя, стоп-сигнал |
| 7 | Подсветка панели приборов |
| 8 | Сигнал поворота со стороны пассажира, стоп-сигнал |
| 9 | Универсальный домашний пульт |
| 10 | Замок двери с электроприводом 2 (функция разблокировки) |
| 11 | Блокировка двери с электроприводом 2 (функция блокировки) |
| 12 | Стоп-сигналы, стоп-сигнал, установленный по центру вверху |
| 13 | Задний климат-контроль |
| 14 | Силовое зеркало |
| 15 | Модуль управления кузовным оборудованием (BCM) |
| 16 | Дополнительные розетки |
| 17 | Внутренние лампы |
| 18 | Замок двери с электроприводом 1 (функция разблокировки) |
| 19 | Развлекательная программа для пассажиров задних сидений |
| 20 | Ультразвуковая система помощи при парковке сзади |
| 21 | Замок двери с электроприводом 1 (функция блокировки) |
| 22 | Информационный центр для водителей (DIC) |
| 23 | Не используется |
| 24 | Не используется |
| 25 | Модуль сиденья водителя, система дистанционного доступа без ключа |
| 26 | Замок двери с электроприводом водителя (функция разблокировки) |
| Автоматический выключатель | |
| LT ДР | Автоматический выключатель стеклоподъемника со стороны водителя |
| Соединитель жгута | |
| LT ДР | Соединение жгута проводов двери водителя |
| BODY | Соединитель жгута |
| BODY | Соединитель жгута |
Центральный блок предохранителей приборной панели
| Соединитель жгута | Применение |
|---|---|
| КОРПУС 2 | Соединитель ремня безопасности тела 2 |
| ТЕЛО 1 | Соединитель ремня безопасности тела 1 |
| КОРПУС 3 | Соединитель ремня безопасности тела 3 |
| ХЕДЛАЙНЕР 3 | Разъем жгута обшивки потолка 3 |
| ХЕДЛАЙНЕР 2 | Разъем жгута обшивки потолка 2 |
| ХЕДЛАЙНЕР 1 | Разъем жгута обшивки потолка 1 |
| SEO/УЛУЧШЕНИЕ | Опция специального оборудования Соединитель жгута проводов Upfitter |
| Автоматический выключатель | |
| CB1 | Автоматический выключатель стеклоподъемника со стороны пассажира |
| CB2 | Автоматический выключатель сиденья пассажира |
| CB3 | Автоматический выключатель сиденья водителя |
| CB4 | Заднее раздвижное окно |
