Предохранители и реле GMC Sierra (mk4, 2014-2018)
Схемы относятся к указанным годам и вариантам GMC Sierra (mk4, 2014-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Схема предохранителей GMC Sierra 2014-2018
Предохранители прикуривателя (розетка) в GMC Sierra это предохранители №1, №10, №11 и №12 в левом блоке предохранителей приборной панели и предохранители №1 и №2 в правом блоке предохранителей приборной панели.
Оглавление
Расположение блока предохранителей
Блоки предохранителей в салоне
Блок предохранителей панели приборов (слева)

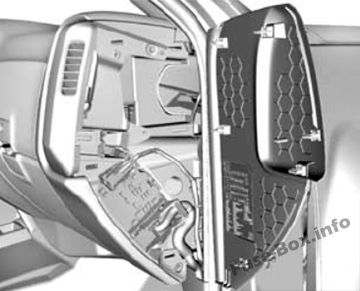

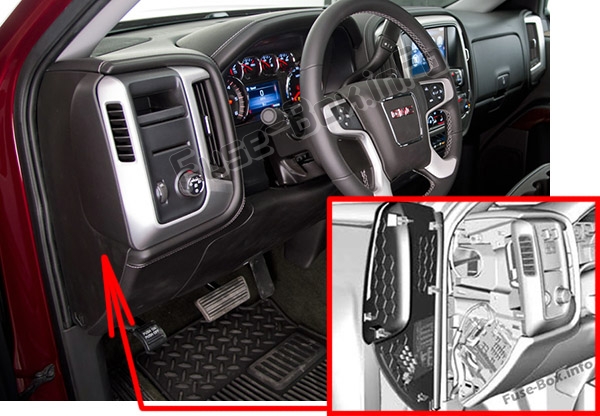

Левая дверца доступа к блоку предохранителей приборной панели находится на краю приборной панели со стороны водителя.
Блок предохранителей панели приборов (правый)

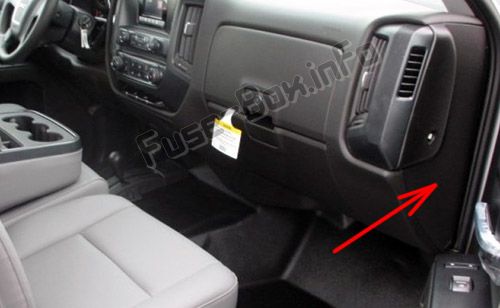

Правая дверца доступа к блоку предохранителей приборной панели находится на краю приборной панели со стороны пассажира.
Моторного отсека

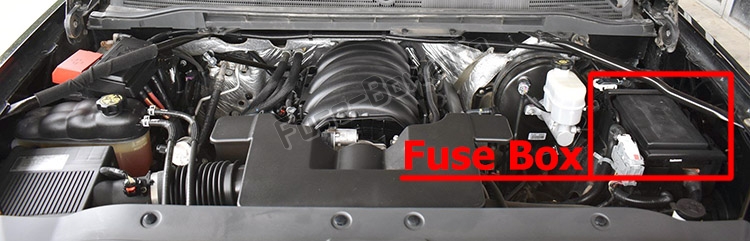

Блок предохранителей в моторном отсеке находится в моторном отсеке со стороны водителя автомобиля.
Схемы блока предохранителей
2014, 2015, 2016, 2017

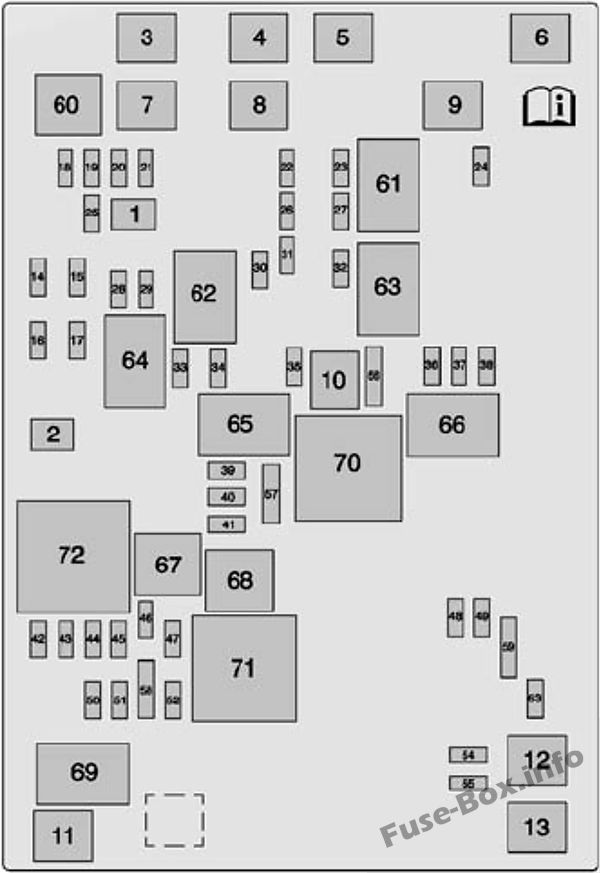

Моторного отсека
| № | Применение |
|---|---|
| Предохранители Micro J-Case | |
| 1 | Тормоз прицепа |
| 2 | Аккумулятор прицепа |
| J-образные предохранители | |
| 3 | Насос антиблокировочной тормозной системы |
| 4 | Панель приборов БЭК 1 |
| 5 | Запасной |
| 6 | Полноприводное дерево |
| 7 | Запасной |
| 8 | Панель приборов БЭК 2 |
| 9 | Запасной |
| 10 | Обогрев заднего стекла |
| 11 | Стартер |
| 12 | Охлаждающий вентилятор 1 |
| 13 | Охлаждающий вентилятор 2 |
| Мини-предохранители (2 контакта) | |
| 14 | Фонари стоп/поворота прицепа, левый |
| 15 | Габаритные огни прицепа |
| 16 | Фонарь заднего хода прицепа |
| 17 | Лампы прицепа Stopfium, справа |
| Микропредохранители (2 контакта) | |
| 18 | Топливный насос |
| 19 | Встроенный модуль управления шасси |
| 20 | Электронный модуль управления подвеской |
| 21 | Модуль питания топливного насоса |
| 22 | Переключатель Установщик 1 |
| 23 | Апфффлер2 |
| 24 | Передний стеклоочиститель |
| 25 | Клапаны антиблокировочной тормозной системы |
| 26 | Установщик ПО 2 |
| 27 | Установщик ПО 3 |
| 28 | Лампы Parlang, справа |
| 29 | Лампы Parlang, слева |
| 30 | Установщик 3 |
| 31 | Установщик ПО 4 |
| 32 | Установщик 4 |
| 33 | Резервные лампы |
| 34 | Зажигание модуля управления двигателем |
| 35 | Муфта компрессора кондиционера |
| 36 | Зеркала с подогревом |
| 37 | Улучшенный фильтр 1 |
| 38 | Центральный высокорасположенный стоп-сигнал |
| 39 | Разное Зажигание |
| 40 | Трансмиссия Зажигание |
| 41 | Топливный насос 2 |
| 42 | Муфта вентилятора системы охлаждения |
| 43 | Двигатель |
| 44 | Топливные форсунки A, нечетные |
| 45 | Топливные форсунки B, даже |
| 46 | Кислородный датчик В |
| 47 | Дроссельное регулирование |
| 48 | Horn |
| 49 | Противотуманная фара |
| 50 | Кислородный датчик А |
| 51 | Модуль управления двигателем |
| 52 | Обогреватель салона |
| 53 | Запасной |
| 54 | Аэрозатвор |
| 55 | Передняя шайба |
| Микропредохранители (3 контакта) | |
| 56 | Компрессор кондиционера/батарея с регулируемым напряжением |
| 57 | Модуль компрессора кондиционера/аккумуляторная батарея |
| 58 | Модуль управления коробкой передач/модуль управления двигателем |
| 59 | Фары |
| Микрореле | |
| 60 | Топливный насос |
| 61 | Upfitter2 |
| 62 | Upfitter3 |
| 63 | Upfitter4 |
| 64 | Габаритные огни прицепа |
| 65 | Запустить/завести |
| 66 | Установщик 1 |
| 67 | Топливный насос 2 |
| 68 | Управление кондиционером |
| 69 | Стартер |
| 70 | Обогрев заднего стекла |
| 71 | Модуль управления двигателем |
| Твердотельное реле | |
| 72 | Муфта вентилятора системы охлаждения |

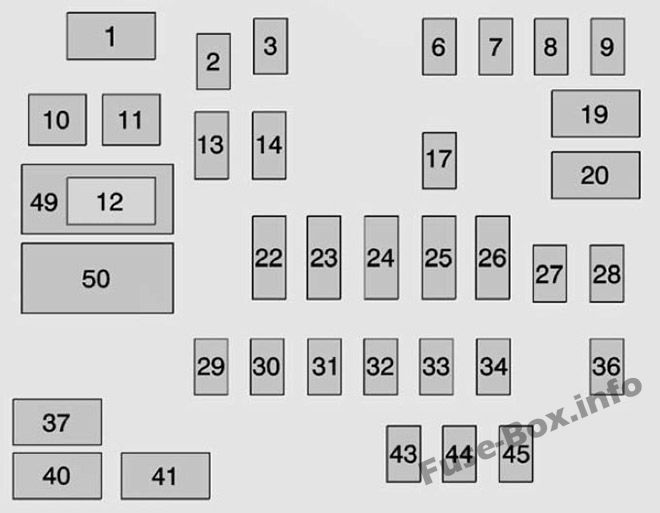

Панель приборов (слева)
| № | Применение |
|---|---|
| 1 | Дополнительная розетка питания 2 |
| 2 | SEO Сохраненная вспомогательная сила |
| 3 | Универсальный механизм открывания гаражных ворот/внутреннее зеркало заднего вида |
| 6 | Модуль управления кузовом 3 |
| 7 | Модуль управления кузовом 5 |
| 8 | Переключатель стеклоподъемника водителя/переключатель зеркала |
| 9 | Запасной |
| 10 | Розетка питания для аксессуаров Сохранение питания для аксессуаров |
| 11 | Аккумуляторная розетка Аккумулятор |
| 12 | Аксессуар Розетка питания 1/прикуриватель |
| 13 | Дискретный логический выключатель зажигания |
| 14 | Переключить подсветку |
| 17 | Модуль управления кузовом 1 |
| 19 | Запасной |
| 20 | Запасной |
| 22 | Отопитель, вентиляция и кондиционер/Дополнительный отопитель, вентиляция и кондиционер Зажигание |
| 23 | Комбинация приборов, зажигание/датчик, диагностический модуль, зажигание |
| 24 | Запасной |
| 25 | Разъем канала передачи данных/модуль сиденья водителя |
| 26 | Пассивный вход Пассивный пуск/отопитель, вентиляция и кондиционирование воздуха |
| 27 | Запасной |
| 28 | Запасной |
| 29 | Парковочные/электрически регулируемые педали |
| 30 | SEO |
| 31 | Аксессуар/рукоятка |
| 32 | Рулевое колесо с подогревом |
| 33 | Запасной |
| 34 | Приборный щиток |
| 36 | Запасной |
| 37 | Запасной |
| 40 | Левые двери |
| 41 | Сиденье с электроприводом водителя |
| 43 | Левое переднее сиденье с подогревом/охлаждением |
| 44 | Передние правые сиденья с подогревом/охлаждением |
| 45 | Запасной |
| 49 | Сохраненная мощность аксессуара/аксессуар |
| 50 | Запустить/завести |

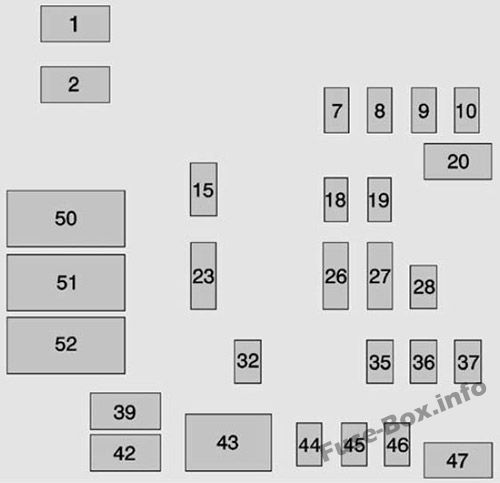

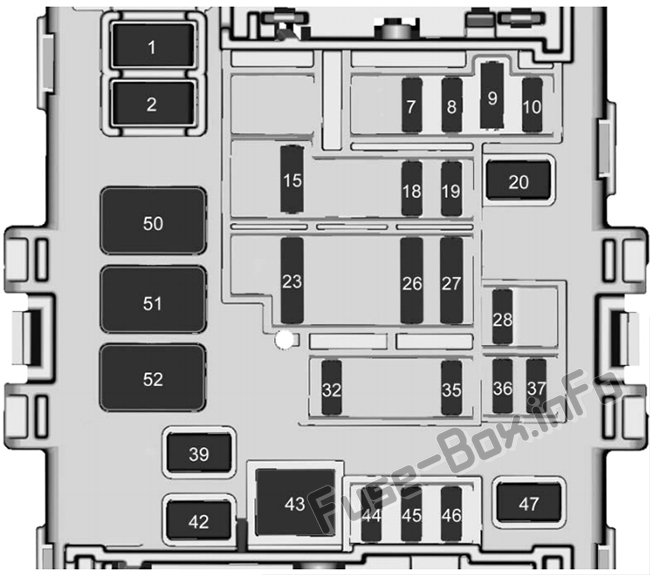

Панель приборов (справа)
| № | Применение |
|---|---|
| 1 | Дополнительная розетка питания 3 |
| 2 | Дополнительная розетка питания 4 |
| 7 | Модуль управления кузовом 4 |
| 8 | Модуль управления кузовом 8 |
| 9 | Развлекательная программа для пассажиров задних сидений |
| 10 | Грузовая лампа |
| 15 | Органы управления на рулевом колесе |
| 18 | Радио |
| 19 | Запасной |
| 20 | Люк на крыше |
| 23 | Подушка безопасности/информация |
| 26 | Экспорт/Отбор мощности/SEO Батарея 1 |
| 27 | Обнаружение препятствий/порты USB |
| 28 | Модуль управления кузовом 2 |
| 32 | SEO батарея 2 |
| 35 | инвертор переменного тока |
| 36 | Усилитель |
| 37 | Запасной |
| 39 | Заднее раздвижное окно |
| 42 | Электродвигатель стеклоподъемника правой двери |
| 43 | Передний вентилятор |
| 44 | SEO |
| 45 | Модуль управления кузовом 6 |
| 46 | Модуль управления кузовом 7 |
| 47 | Пассажирское место |
| 50 | Сохраненная мощность аксессуара/аксессуар |
| 51 | Заднее раздвижное окно открыто |
| 52 | Заднее раздвижное окно закрывается |
2018

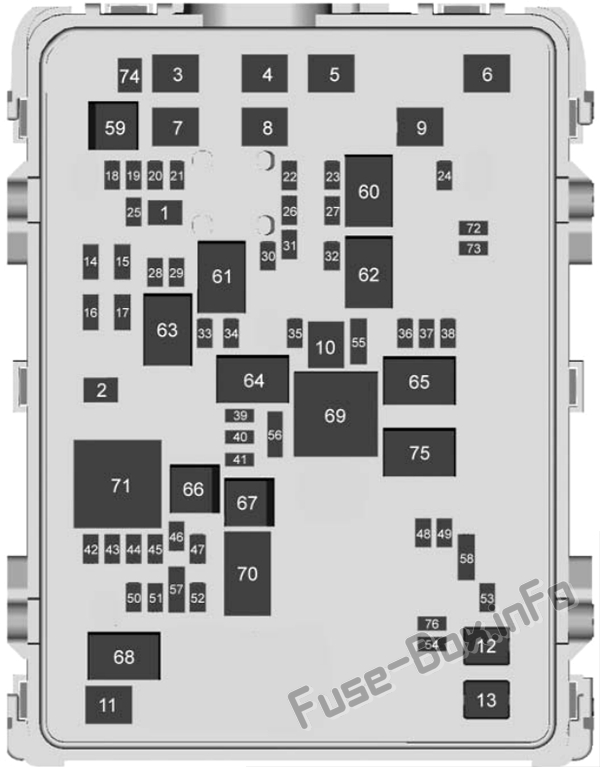

Моторного отсека
| № | Применение |
|---|---|
| 1 | Тормоз прицепа |
| 2 | Батарея прицепа |
| 3 | Насос антиблокировочной тормозной системы |
| 4 | Панель приборов БЭК 1 |
| 5 | Пассажирский моторизованный ремень безопасности |
| 6 | Электронное управление раздаточной коробкой 4WD |
| 7 | Электрический стояночный тормоз |
| 8 | Панель приборов БЭК 2 |
| 9 | Моторизированный ремень безопасности водителя |
| 10 | Обогрев заднего стекла |
| 11 | Стартер |
| 12 | Охлаждающий вентилятор 1 |
| 13 | Охлаждающий вентилятор 2 |
| 14 | Левая остановка прицепа/ указатели поворота |
| 15 | Стояночные фонари прицепа |
| 16 | Фонари заднего хода прицепа |
| 17 | Правая остановка прицепа/ указатели поворота |
| 18 | Топливный насос |
| 19 | Встроенный модуль управления шасси |
| 20 | Электронный модуль управления подвеской |
| 21 | Блок питания топливного насоса |
| 22 | Установщик 1 |
| 23 | Upfitter2 |
| 24 | Передний стеклоочиститель |
| 25 | Клапан антиблокировочной тормозной системы |
| 26 | апфиттер 2 |
| 27 | Установщик 3 |
| 28 | Правые габаритные огни |
| 29 | Левые габаритные огни |
| 30 | Установщик 3 |
| 31 | Установщик 4 |
| 32 | Установщик 4 |
| 33 | Фонари заднего хода |
| 34 | Модуль управления двигателем/зажигание |
| 35 | Муфта кондиционера |
| 36 | Зеркала с подогревом |
| 37 | Установщик 1 |
| 38 | Центральный верхний стоп-сигнал |
| 39 | Разное/ Зажигание |
| 40 | Трансмиссия/зажигание |
| 41 | Топливный насос 2 |
| 42 | Муфта вентилятора охлаждения |
| 43 | Двигатель |
| 44 | Топливные форсунки A – нечетные |
| 45 | Топливные форсунки B-четные |
| 46 | Датчик О2 В |
| 47 | Дроссельное регулирование |
| 48 | Horn |
| 49 | Противотуманные фары |
| 50 | Датчик О2 А |
| 51 | Модуль управления двигателем |
| 52 | Обогреватель салона |
| 53 | Дополнительный силовой модуль/насос TPM |
| 54 | Передняя шайба |
| 55 | Кондиционер / Аккумуляторная батарея с регулируемым напряжением |
| 56 | Модуль кондиционирования воздуха/ Аккумуляторная батарея |
| 57 | Модуль управления коробкой передач/модуль управления двигателем |
| 58 | Фары |
| 74 | Электрические подножки (при наличии) |
| 76 | Топливный насос премьер / двигатель MGU |
| 77 | Двигатель насоса кабины |
| 79 | Вакуумный насос |
| Реле | |
| 59 | Топливный насос |
| 60 | апфиттер 2 |
| 61 | Установщик 3 |
| 62 | Установщик 4 |
| 63 | Стояночные фонари прицепа |
| 64 | Запустить/завести |
| 65 | Установщик 1 |
| 66 | Топливный насос 2 |
| 67 | Управление кондиционером |
| 68 | Стартер |
| 69 | Обогрев заднего стекла |
| 70 | Модуль управления двигателем |
| 71 | Муфта вакуумного насоса/вентилятора охлаждения |
| 72 | СКТ 95 |
| 73 | СКТ 92 |
| 75 | Топливный насос / двигатель MGU |
| 78 | Переключатель вакуумного насоса |

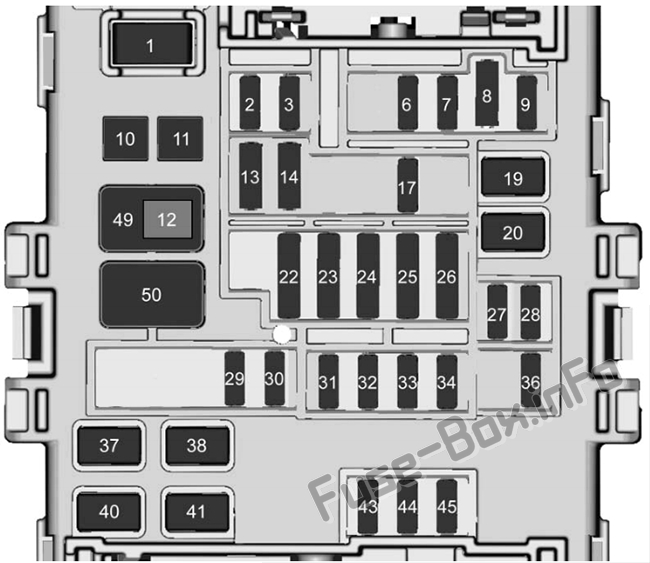

Панель приборов (слева)
| № | Применение |
|---|---|
| 1 | Дополнительная розетка 2 |
| 2 | Опция специального оборудования/сохраненная мощность вспомогательного оборудования |
| 3 | Универсальная дистанционная система/внутреннее зеркало заднего вида |
| 6 | Модуль управления кузовом 3 |
| 7 | Модуль управления кузовом 5 |
| 8 | Переключатель стеклоподъемника водителя/переключатель зеркала |
| 9 | Не используется |
| 10 | Розетка питания для аксессуаров/Сохранение питания для аксессуаров |
| 11 | Аккумуляторная розетка для аксессуаров |
| 12 | Дополнительная розетка 1/прикуриватель |
| 13 | Выключатель зажигания с дискретной логикой |
| 14 | Переключить подсветку |
| 17 | Модуль управления кузовом 1 |
| 19 | Не используется |
| 20 | Не используется |
| 22 | Отопление, вентиляция и кондиционирование воздуха/Автономное отопление, вентиляция и кондиционирование воздуха/зажигание |
| 23 | Комбинация приборов/ Диагностический модуль датчика зажигания/ Зажигание |
| 24 | Не используется |
| 25 | Разъем канала передачи данных/модуль сиденья водителя |
| 26 | Пассивный вход/Пассивный запуск/Отопление, вентиляция и кондиционирование |
| 27 | Не используется |
| 28 | Не используется |
| 29 | Включение парковки/ педали с электрической регулировкой |
| 30 | Вариант специального оборудования |
| 31 | Аксессуар/Работа/Кривошип |
| 32 | Рулевое колесо с подогревом |
| 33 | Не используется |
| 34 | Приборный щиток |
| 36 | Не используется |
| 37 | Не используется |
| 38 | Электронное управление раздаточной коробкой 4WD |
| 40 | Левые двери |
| 41 | Водительское сиденье с электроприводом |
| 43 | Левые сиденья с подогревом, охлаждением или вентиляцией (при наличии) |
| 44 | Правое сиденье с подогревом, охлаждением или вентиляцией (при наличии) |
| 45 | Не используется |
| Реле | |
| 49 | Сохраненная вспомогательная мощность |
| 50 | Запустить/завести |
Панель приборов (справа)
| № | Применение |
|---|---|
| 1 | Дополнительная розетка 3 |
| 2 | Дополнительная розетка 4 |
| 7 | Блок управления кузовом 4 |
| 8 | Блок управления кузовом 8 |
| 9 | Развлекательная программа для пассажиров задних сидений |
| 10 | Грузовой фонарь |
| 15 | Управление на руле |
| 18 | Радио |
| 19 | Не используется |
| 20 | Люк на крыше |
| 23 | Подушка безопасности/информация |
| 26 | Экспорт/Коробка отбора мощности/Опция специального оборудования/Аккумулятор 1 |
| 27 | Обнаружение препятствий / порты USB |
| 28 | Блок управления кузовом 2 |
| 32 | Вариант специального оборудования/аккумулятор 2 |
| 35 | Инвертор кондиционера |
| 36 | Усилитель |
| 37 | Аккумуляторная система |
| 39 | Заднее раздвижное окно |
| 42 | Мотор стеклоподъемника правой двери |
| 43 | Передний вентилятор |
| 44 | Вариант специального оборудования |
| 45 | Блок управления кузовом 6 |
| 46 | Модуль управления кузовом 7 |
| 47 | Пассажирское место |
| Реле | |
| 50 | Сохраненная вспомогательная мощность |
| 51 | Заднее сдвижное окно открыто |
| 52 | Заднее сдвижное окно закрыть |
Дополнительная информация: GMC Sierra (mk4, 2014-2018)
Когда дело доходит до мощного и мускулистого пикапа, некоторые модели обеспечивают все основные функции. Этот GMC Sierra тесно связан с Chevrolet Silverado, но с более красивым салоном, тяжелым стилем и новыми функциями безопасности с многочисленной информационно-развлекательной системой. Последняя модель, представленная в 2019 году, оснащена утонченным и мускулистым корпусом; тем не менее, он всегда держит необходимое основание.
GMC Sierra: четвертое поколение
Sierra имеет все те особенности, которые делают его подходящим выбором для тех, кто ищет хорошо организованный интерьер с использованием высококачественных материалов. Помимо всего этого, когда дело доходит до технических характеристик, этот пикап оснащен механизмом высшего класса. GMC Sierra выпускается в разных комплектациях с тремя разными типами двигателей. Базой является 4,3-литровый V6, который подходит для любых работ и позволяет контролировать расход топлива. 5,3-литровый V8 предпочтительнее для тех, кто хочет использовать его в качестве тягача. 6,2-литровый V8 способен развивать мощность в 420 л.с., что поможет вам почувствовать педаль газа.
В последующие годы этот грузовик был воспроизведен с некоторыми из лучших модернизаций, таких как электроусилитель руля, тормозные диски и дисковые тормоза на всех четырех колесах. Это функции, которые помогают получить более плавную езду, а также максимальную производительность.
Базовая версия оснащена одними из лучших функций, такими как AM/FM-радио, 4,2-дюймовый цветной дисплей, бесключевой доступ и кондиционер. Помимо этого, в 2014 году в эту модель было включено несколько обновлений безопасности, таких как помощь при трогании с места, предупреждения о лобовом столкновении, фары IntelliBeam и система удержания полосы движения. По данным NHTSA, эта модель GMC Sierra получила пять звезд без каких-либо проблем.
Этот пикап — универсал, который оснащен всеми функциями, определяющими производительность, а также информационно-развлекательной системой.
