Предохранители и реле GMC Sierra (mk5, 2019-2022..)

Схемы относятся к указанным годам и вариантам GMC Sierra (mk5, 2019-2022..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.

Схема предохранителей GMC Sierra 2019-2022…

Схема предохранителей GMC Sierra 2019-2022…

Предохранители прикуривателя (розетка) в GMC Sierra являются предохранители F27, F28 и автоматические выключатели CB1, CB2, CB3 и CB4 в блоке предохранителей правой приборной панели.

Расположение блока предохранителей

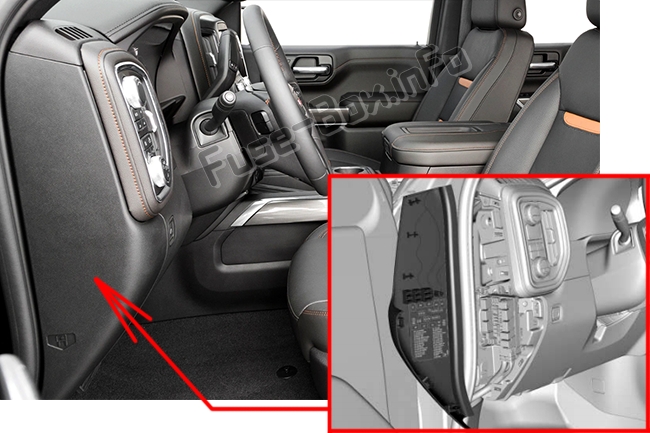

Блок предохранителей панели приборов (слева)

Левая дверца доступа к блоку предохранителей приборной панели находится на краю приборной панели со стороны водителя.Блок предохранителей панели приборов (слева)

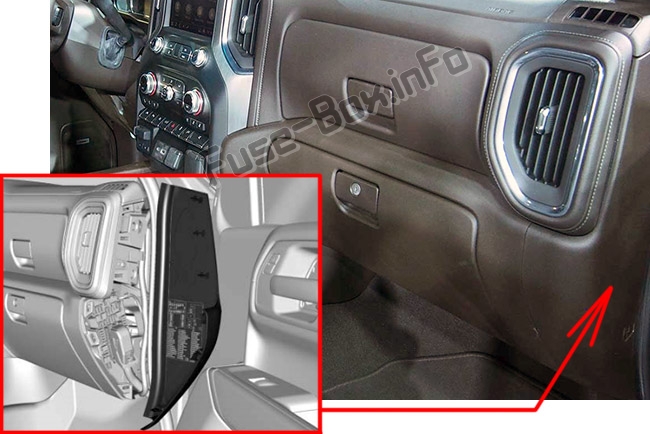

Блок предохранителей панели приборов (правый)

Правая дверца доступа к блоку предохранителей приборной панели находится на краю приборной панели со стороны пассажира.Блок предохранителей панели приборов (правый)

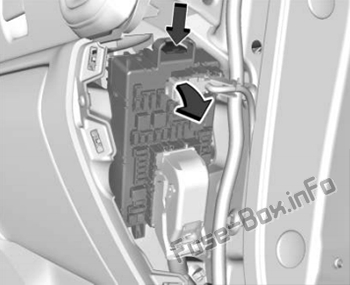

Чтобы получить доступ к задней части блока:
1) Нажмите на язычок в верхней части блока предохранителей вниз;
2. Потяните верхнюю часть блока наружу;
3. Повторите шаги 1-2 для переустановки.Блок предохранителей панели приборов (правый)

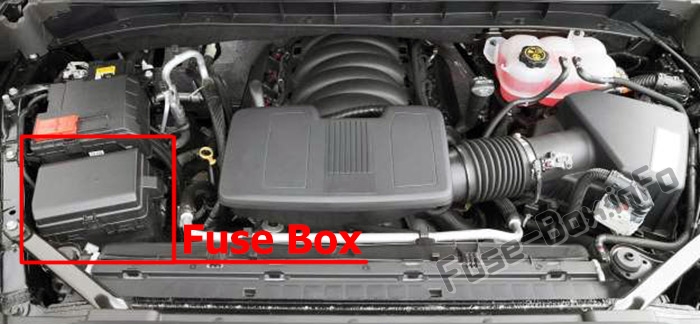

Моторного отсека

Моторного отсека

Схемы блока предохранителей

2019, 2020

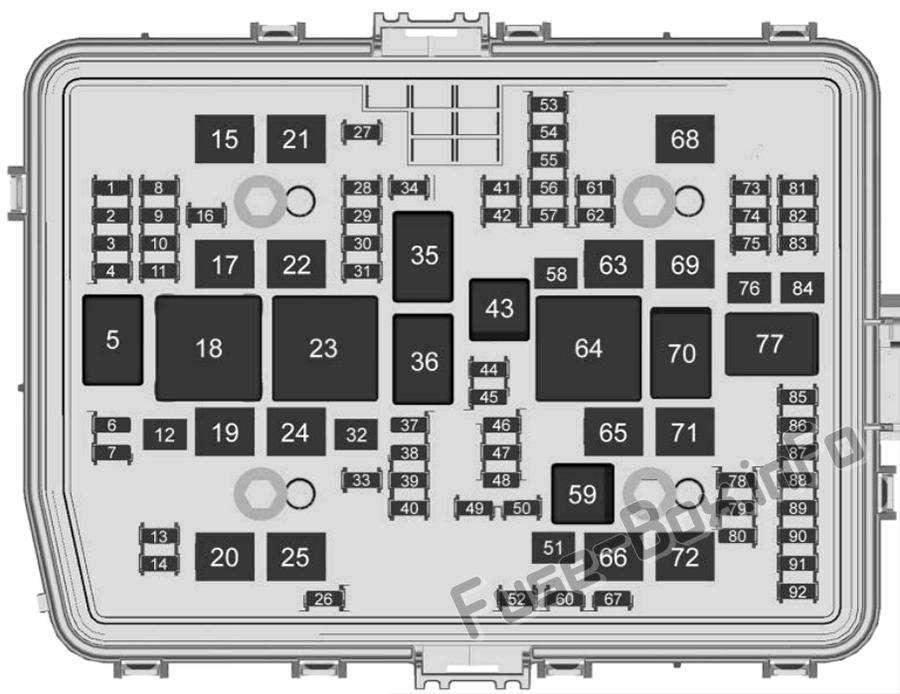

Моторного отсека

Моторного отсека

Назначение предохранителей в моторном отсеке (2019, 2020)
№Применение
1Дальний свет слева
2Дальний свет справа
3Фара левая
4Фара правая
6TIM
7Не используется
8Противотуманная фара
9VKM
10Не используется
11Полицейский апфиттер
12Не используется
13Шайба передняя
14Шайба задняя
15драйвер MSB
16Не используется
17ИЭКЛ 1
19инвертор постоянного/переменного тока
202019: ИЭКР 2
2020: IECR 2 (LD) / EBCM2 (HD)
21MSB-пропуск
22ИЭКЛ 2
242019: Эбуст 1
2020: EBCM 1
25REC
26 Не используется
27 Horn
28 Не используется
29 Не используется
30 Не используется
31 Не используется
32 Обогрев заднего стекла
33 Зеркало с подогревом
34 Габаритный фонарь левый
37 Евро прицеп
38 TIM
39 Не используется
40 Разное зажигание
41 Стояночный фонарь прицепа
42 Парковочный фонарь справа
44 Не используется
45 Второй топливный насос
46 Зажигание модуля управления двигателем
47Зажигание модуля управления коробкой передач
48Не используется
49Модуль управления коробкой передач
50Муфта кондиционера
51Модуль управления раздаточной коробкой
52Передний стеклоочиститель
53Центральный верхний стоп-сигнал
54Фонарь заднего хода прицепа
55Фонарь заднего хода прицепа
56SADS
57TTPM
582019: Стартер
2020: Стартер (LD и HD DSL)
60Активное управление топливом 1
61VES
62Встроенный модуль управления шасси/CVS
63Батарея прицепа
65Вспомогательный подкапотный электрический центр
66Двигатель вентилятора охлаждения левый
67Активное управление топливом 2
68Не используется
692019: Шестерня стартера
2020: Шестерня стартера (LD) / Стартер (HD Gas)
71Охлаждающий вентилятор
72Вентилятор охлаждения справа
73Фонарь стоп/поворота прицепа левый
74TIM
75DEFC
76Электрический РНГ БДС
78Модуль управления двигателем
79Вспомогательная батарея
80Насос охлаждения кабины
81Фонарь стоп/поворота прицепа правый
82TIM
83FTZM
84Тормоз прицепа
85ENG
86Модуль управления двигателем
87Инжектор B даже
88Датчик O2 B
89Датчик О2 А
90Форсунка А нечетная
91Управление дроссельной заслонкой модуля управления двигателем
92Муфта холодного вентилятора
Реле
5Налобный фонарь
18инвертор постоянного/переменного тока
23Обогрев заднего стекла
35Стояночный фонарь
36Запустить/завести
43Второй топливный насос
59Муфта кондиционера
642019: Стартер.
2020: Стартер (LD и HD DSL) / Муфта вентилятора охлаждения (HD Gas)
702019: Шестерня стартера.
2020: Шестерня стартера (LD) / Стартер (HD Gas)
77Силовой агрегат

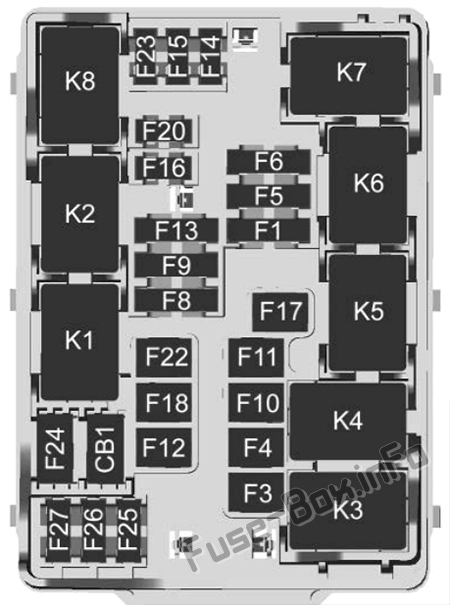

Блок предохранителей панели приборов (слева)

Блок предохранителей панели приборов (слева)

Назначение предохранителей в блоке предохранителей левой панели приборов (2019, 2020)
№Применение
F1Подогрев задних сидений левый/правый
F3Евро прицеп
F4Не используется
F5Передняя балка
F6Подогрев и охлаждение сидений слева/справа
F8Развлекательная программа для пассажиров задних сидений/средство защиты от кражи
F9Пассивный вход/пассивный запуск/модуль сиденья водителя
F10Не используется
F11зонтик
F12Пассажирское сиденье с электроприводом
F13Экспортная коробка отбора мощности/ Вариант специального оборудования 1
F14Не используется
F15Не используется
F16AMP
F17MFEG
F18 Не используется
F20 Эндгейт
F22 Заднее раздвижное окно
F23Не используется
F24 Не используется
F25Не используется
F26 Не используется
F27Не используется
Автоматические выключатели
CB1Не используется
Реле
K1Заднее сдвижное окно открыто
K2Заднее сдвижное окно закрыть
K3МФЭГ мажор 1
K4MFEG минор 1
K5MFEG минор 2
K6МФЭГ мажор 2
K7Анти-вор
K8Не используется

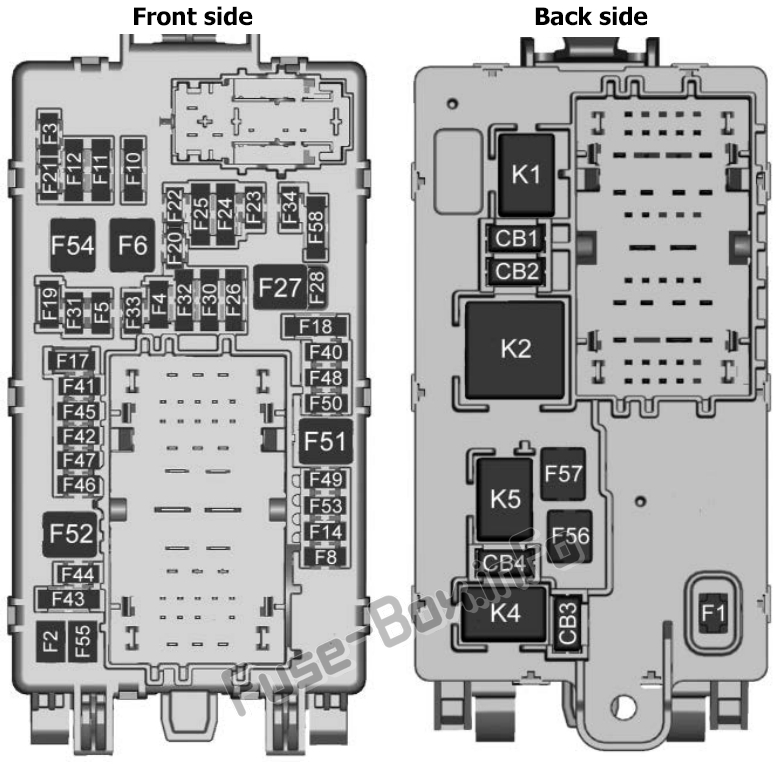

Блок предохранителей панели приборов (правый)

Блок предохранителей панели приборов (правый)

Назначение предохранителей в правом блоке предохранителей панели приборов (2019, 2020)
№Применение
F1Правые двери
F2Левые двери
F3Универсальная дистанционная система
F4Не используется
F5Не используется
F6Передний вентилятор
F8Поясничный переключатель
F9Не используется
F10Блок управления кузовным оборудованием 6/Блок управления кузовным оборудованием 7
F11Сиденье/CLM
F12Блок управления кузовным оборудованием 3/Блок управления кузовным оборудованием 5
F14Зеркала/Windows модуль
F17Управление на руле
F18ВПМ/ОБС ДЕТ
F19DLIS
F20Охлаждаемые сиденья
F21НЕ Р/У
F22Рулевое колесо с подогревом
F23РАЗНОЕ Р/У
F24Зажигание комбинации приборов/ потолочное
F25Вспомогательное отопление, вентиляция и кондиционирование воздуха / Отопление, вентиляция и кондиционирование воздуха
F26Порты USB/опция специального оборудования сохранили вспомогательное питание
F27Розетка питания для аксессуаров/сохранение питания для аксессуаров
F28Дополнительная розетка/аккумулятор
F30Модуль датчиков и диагностики/ стояночный тормоз
F31Блок управления кузовом 4
F32Опция специального оборудования/соединение канала передачи данных
F33Блок управления кузовом 8
F34Грузовой фонарь
F40CGM
F41Информационно-развлекательная система 1
F42TCP
F43Не используется
F44AVM
F45Блок управления кузовом 2
F46Отопление, вентиляция и кондиционирование воздуха/ Батарея 1
F47Комбинация приборов/аккумулятор
F48Модуль управления коробкой передач
F49Модуль управления кузовом 1
F50Не используется
F51Батарея 1
F52Батарея 2
F53Не используется
F54Люк на крыше
F55Водительское сиденье с электроприводом
F56ПОСТОЯННЫЙ ПОСТОЯННЫЙ ТРАНС 1
F57DC DC ТРАНС 2
F58Информационно-развлекательная система 2
Автоматические выключатели
CB1Дополнительная розетка 2
CB2Дополнительная розетка питания 1/прикуриватель
CB3Дополнительная розетка 3
CB4Дополнительная розетка 4
Реле
K1Запустить/завести
K2Сохраненная мощность аксессуара/Аксессуар 1
K4Сохраненная мощность аксессуара/Аксессуар 2
K5Не используется

2021, 2022

Моторного отсека

Моторного отсека

Назначение предохранителей в блоке предохранителей моторного отсека (2021, 2022)
№Применение
1Дальний свет слева
2Дальний свет справа
3Фара левая
4Фара правая
6-
7-
8Противотуманная фара
9-
10-
11Полицейский апфиттер
12-
13Шайба передняя
14Шайба задняя
15-
16-
17ИЭКЛ 1
19Инвертор постоянного/переменного тока
20IECR 2 (LD)/EBCM 2 (HD) – электронный модуль управления тормозом
21-
22ИЭКЛ 2
24Электронный модуль управления тормозом 1
25-
26-
27Horn
28-
29-
30-
31-
32Обогрев заднего стекла
33Зеркало с подогревом
34Стояночный фонарь левый
37-
38-
39-
40Разное зажигание
41Стояночный фонарь прицепа
42Парковочный фонарь справа
44-
45-
46Зажигание модуля управления двигателем
47Зажигание модуля управления коробкой передач
48-
49Модуль управления коробкой передач
50Муфта кондиционера
51Модуль управления раздаточной коробкой
52Передний стеклоочиститель
53Центральный верхний стоп-сигнал
54Лампа заднего хода прицепа
55Фонарь заднего хода прицепа
56Полуактивная система демпфирования
57Оповещение о боковой слепой зоне
58Стартер (LD и HD DSL)
60Активное управление топливом 1
61Система выбросов транспортных средств
62Встроенный модуль управления шасси/CVS — соленоид вентиляции адсорбера
63Аккумулятор прицепа
65Вспомогательный электрический центр подкапотного пространства
66Электродвигатель вентилятора охлаждения слева
67Активное управление топливом 2
68-
69Шестерня стартера (LD)/ Стартер (HD Gas)
71Охлаждающий вентилятор
72Охлаждающий вентилятор правый/нижний
73Лампа стоп/поворота прицепа левая
74Интерфейсный модуль прицепа 1
75Контроллер жидкости выхлопных газов дизельного двигателя
76Электрический РНГ БДС
78Модуль управления двигателем
79Вспомогательная батарея
80Насос охлаждения кабины
81Фонарь стоп/поворота прицепа справа
82Интерфейсный модуль прицепа 2
83Модуль зоны топливного бака
84Тормоз прицепа
85Двигатель
86Модуль управления двигателем
87Инжектор B Четный
88Датчик O2 B
89Датчик О2 А
90Инжектор А Нечетный
91Модуль управления двигателем Управление дроссельной заслонкой
92Аэрозатвор
Реле
5Налобный фонарь
18инвертор постоянного/переменного тока
23Обогрев заднего стекла
35Стояночный фонарь
36Запустить/завести
43-
59Муфта кондиционера
64Стартер (LD и HD DSL)
70Шестерня стартера (LD) / Стартер (HD Gas)
77Силовой агрегат

Блок предохранителей панели приборов (слева)

Блок предохранителей панели приборов (слева)

Назначение предохранителей в блоке предохранителей левой панели приборов (2021, 2022)
№Применение
F1Задние сиденья с подогревом слева/справа
F3-
F4-
F5Многофункциональные конечные ворота
F6Сиденья с подогревом и вентиляцией слева/справа
F8-
F9Пассивный вход Пассивный старт/ запасной
F10-
F11-
F12Пассажирское сиденье с электроприводом
F13Экспортная коробка отбора мощности/специальное оборудование, вариант 1
F14-
F15-
F16Усилитель
F17-
F18-
F20Эндгейт
F22Заднее раздвижное окно
F23-
F24-
F25-
F26-
F27-
CB1-
Реле
K1Заднее раздвижное окно открыто
K2Заднее раздвижное окно Закрыть
K3Многофункциональные конечные ворота Major 1
K4Многофункциональные конечные ворота Major 1
K5Многофункциональные конечные ворота Minor 2
K6Многофункциональные конечные ворота Minor 2
K7-
K8-

Блок предохранителей панели приборов (правый)

Блок предохранителей панели приборов (правый)

Назначение предохранителей в правом блоке предохранителей панели приборов (2021, 2022)
№Применение
F1Правые двери
F2Левые двери
F3Универсальный открыватель гаражных ворот
F4-
F5-
F6Передний вентилятор
F8Поясничный переключатель
F10Модуль управления кузовным оборудованием 6/ Модуль управления кузовным оборудованием 7
F11Модуль блокировки сиденья/колонны
F12Модуль управления кузовным оборудованием 3/ Модуль управления кузовным оборудованием 5
F14Зеркала/Модуль Windows
F17Органы управления на рулевом колесе
F18Модуль обработки видео/Обнаружение препятствий
F19Дискретный логический выключатель зажигания (DLIS)
F20Вентилируемые сиденья
F21НЕ Р/У
F22Рулевое колесо с подогревом
F23РАЗНОЕ Р/У
F242021: Зажигание комбинации приборов/верхняя часть
2022: Отбор мощности/Дополнительный дисплей с отражающей подсветкой/Комбинация приборов/Центральный модуль шлюза/Внутреннее зеркало заднего вида/Зажигание модуля потолочной консоли
F25Отопление, вентиляция и кондиционирование воздуха Вспомогательное оборудование зажигания/отопления, вентиляции и кондиционирования воздуха
F26USB-порты/опция специального оборудования
F27Аксессуарная розетка питания/ оставшееся питание
F28Аккумуляторная розетка/аккумулятор
F30Модуль датчиков и диагностики/стояночный тормоз
F31Модуль управления кузовом 4
F32Опция специального оборудования/соединение канала передачи данных
F33Модуль управления кузовом 8
F34Грузовая лампа
F40Модуль центрального шлюза (CGM)
F41Информационно-развлекательная система 1
F42Телематическая платформа связи
F43-
F442021: Активное управление вибрацией
F45Модуль управления кузовом 2
F46Отопление, вентиляция и кондиционирование воздуха/Батарея 1
F47Комбинация приборов/аккумулятор
F48Модуль управления коробкой передач
F49Модуль управления кузовом 1
F50-
F51Батарея 1
F52Батарея 2
F53-
F54Люк на крыше
F55Сиденье с электроприводом водителя
F56ПОСТОЯННЫЙ ПОСТОЯННЫЙ ТРАНС 1
F57DC DC ТРАНС 2
F58Информационно-развлекательная система 2
CB1Дополнительная розетка питания 2
CB2Дополнительная розетка питания 1/ прикуриватель
CB32021: Дополнительная розетка 3
CB42021: Дополнительная розетка 4
Реле
K1Запустить/завести
K2Сохраненная мощность аксессуара/ аксессуар 1
K42021: Сохраненная мощность аксессуара / Аксессуар 2
K5-
