Предохранители и реле GMC T-Series (T6500, T7500, T8500) (2003-2010)
Схемы относятся к указанным годам и вариантам GMC T-Series (T6500, T7500, T8500) (2003-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Расположение предохранителей GMC T6500, T7500, T8500 2003-2010
Предохранитель прикуривателя (розетки) в GMC T6500, T7500, T8500 Это предохранитель №2 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

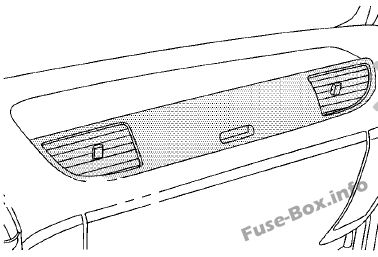

Блок предохранителей приборной панели
Он расположен в верхней части приборной панели со стороны пассажира автомобиля.

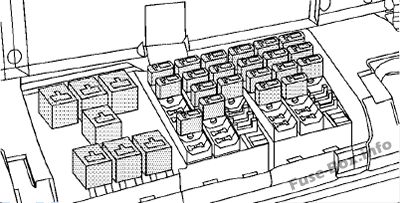

Макси-блок предохранителей
Блок макси-предохранителей снаружи кабины со стороны водителя автомобиля.

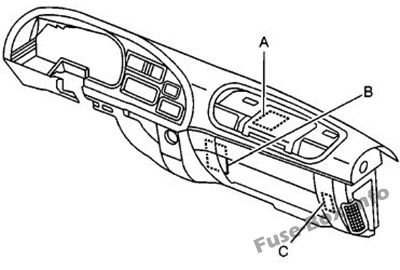

Блоки реле
В вашем автомобиле четыре релейных блока
А – Релейный блок А
Б – Релейный блок В
С – Релейный блок С
D – Релейный блок D
Схемы блока предохранителей
Схемы блока предохранителей

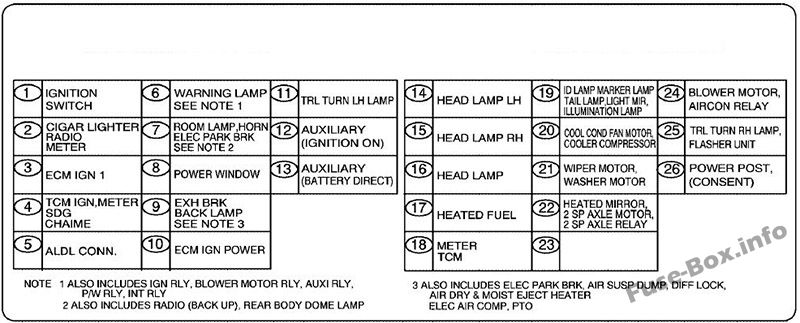

Приборная доска
| № | Схемы защищены |
|---|---|
| 1 | Выключатель зажигания |
| 2 | Зажигалка |
| 3 | ЭБУ зажигания 1 |
| 4 | Контроллер кузова грузовика |
| 5 | Соединитель АЛДЛ |
| 6 | Контрольная лампа, реле зажигания, двигатель вентилятора, реле двигателя, вспомогательное реле, реле стеклоподъемников, реле INT |
| 7 | Лампа освещения салона, звуковой сигнал, электрический стояночный тормоз, резервное копирование радио, плафон заднего кузова |
| 8 | Стеклоподъемник |
| 9 | Резервный тормоз ОГ, сброс пневматической подвески, блокировка дифференциала, осушитель воздуха, влагоотводящий обогреватель, электрический воздушный компрессор, коробка отбора мощности |
| 10 | Мощность зажигания ЭБУ |
| 11 | Лампа поворота прицепа (левая) |
| 12 | Вспомогательный (зажигание включено) |
| 13 | Вспомогательный (прямой от батареи) |
| 14 | Фара (левая) |
| 15 | Фара (правая) |
| 16 | Налобный фонарь |
| 17 | Подогретое топливо |
| 18 | Контроллер кузова грузовика-метра |
| 19 | Идентификационная лампа, габаритная лампа, задний фонарь, зеркало с подсветкой, лампа освещения |
| 20 | Холодный двигатель вентилятора конденсатора, компрессор охладителя |
| 21 | Мотор стеклоочистителя, мотор омывателя |
| 22 | Обогрев зеркал, реле двухскоростного моста |
| 23 | Пустой |
| 24 | Мотор вентилятора, реле кондиционера |
| 25 | Лампа поворота прицепа (правая), мигалка |
| 26 | Power Post (Согласие) |
Назначение предохранителей в блоке Maxi-Fuse
| Name | Защищенные цепи/автоматические выключатели |
|---|---|
| СТ/ПОВОРОТА/ОЗМ | Стоп-сигналы, указатели поворота/мигалки аварийной сигнализации |
| ЗАЖИГАНИЕ SW3 | Кондиционер, Ось, Шасси |
| ВНУТРЕННИЕ/ВНЕШНИЕ СВЕТИЛЬНИКИ | Лампы Parldng, купольная лампа, подсветка приборной панели |
| НАЛОБНЫЙ ФОНАРЬ | Фары, дневные ходовые огни |
| ВСПОМОГАТЕЛЬНЫЙ ВРГ | Вспомогательный, стояночный тормоз |
| ЗАЖИГАНИЕ SW1 | Замок зажигания, омыватель/стеклоочиститель, кривошип, радио |
| ГИДРАВЛИЧЕСКИЙ НАСОС | Гидравлический тормоз, двигатель тормозного насоса |
| ABS | Модуль антиблокировочной тормозной системы |
| ЭЛЕКТ ТРАНС | Реле зажигания |
| СТОЯНОЧНЫЙ ТОРМОЗ | Двигатель стояночного тормоза |
| СВЕТИЛЬНИК | Вентилятор, звуковой сигнал, прикуриватель, вспомогательный |
| ТРЕЙЛЕР АБС | Антиблокировочная тормозная система прицепа, стоп-сигналы прицепа |
| PWR WDO/БЛОКИРОВКИ | Электрические стеклоподъемники, дверные замки с электроприводом |
Блок реле А
| Блок реле А | Применение |
|---|---|
| 1 | Стеклоподъемник |
| 2 | Задний фонарь (задний ход) |
| 3 | Дальний свет |
| 4 | Освещение |
| 5 | Освещение (Низкое, Высокое) |
| 6 | Сигнал поворота прицепа (левая фара) |
| 7 | Задний фонарь |
| 8 | Габаритная лампа |
| 9 | Сигнал поворота прицепа (правая фара) |
Релейный блок Б
| Релейный блок Б | Применение |
|---|---|
| 1 | Конденсатор кондиционера (при наличии) |
| 2 | Компрессор кондиционера (при наличии) |
| 3 | Вентилятор отопителя |
| 4 | Зажигание (аксессуар) |
| 5 | Зажигание 1 |
| 6 | Зажигание 2 |
| 7 | Вспомогательный |
| 8 | Horn |
| 9 | Зажигание 3 |
| 10 | Купольная лампа (при наличии) |
| 11 | Выхлопной тормоз (при наличии) |
| 12 | Управление отбором мощности (при наличии) |
Блок реле С
| Блок реле С | Применение |
|---|---|
| 1 | Стояночный тормоз |
| 2 | Дневные ходовые огни (DRL) включены (двигатель работает) |
| 3 | Дневные ходовые огни (DRL) выключены (парковка) |
| 4 | Стояночные огни/дневные ходовые огни (ДХО) |
| 5 | Топливный фильтр (подогрев топлива) |
| 6 | Стоп-сигнал |
Блок реле D
| Блок реле D | Применение |
|---|---|
| 1 | Нейтральное положение (коробка передач средней мощности) |
| 2 | Фонарь заднего хода (задний ход) (коробка передач средней мощности) |
