Предохранители и реле GMC Terrain (2010-2017)
Схемы относятся к указанным годам и вариантам GMC Terrain (2010-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Схема предохранителей GMC Terrain 2010-2017
Предохранители прикуривателя (розетка) являются предохранители № 13 (вспомогательное питание спереди), № 17 (вспомогательное питание сзади) в блоке предохранителей панели приборов и предохранитель № 27 (2010 г.) или № 26 (с 2011 г.) (задняя розетка питания вспомогательного оборудования) в предохранителе моторного отсека. коробка.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
В автомобиле два блока предохранителей: один в моторном отсеке и один в панели приборов.
Приборная доска

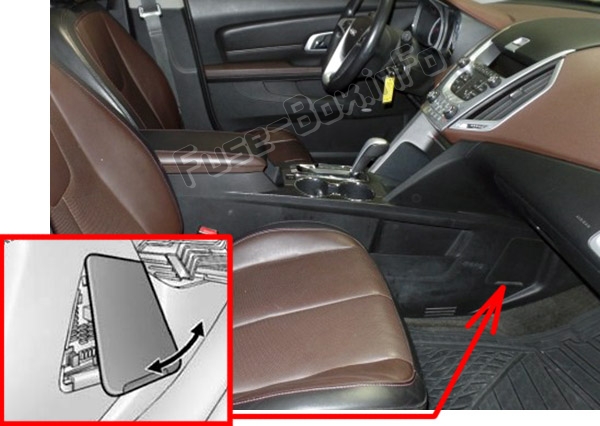

Блок предохранителей панели приборов расположен на панели центральной консоли со стороны пассажира за крышкой.
Для доступа откройте дверцу панели предохранителей со стороны пассажира, потянув ее наружу.
Моторного отсека

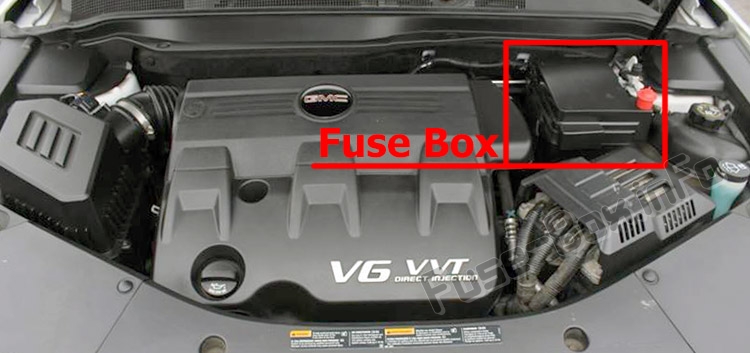

Блок предохранителей в моторном отсеке расположен со стороны водителя в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2010

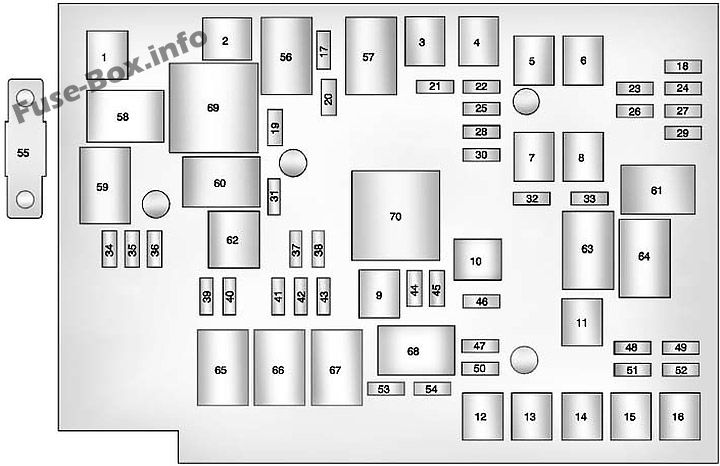

Моторного отсека
| Число | Применение |
|---|---|
| J-образные предохранители | |
| 1 | Крутой вентилятор 1 |
| 2 | Крутой вентилятор 2 |
| 3 | Задняя защита от запотевания |
| 4 | Электростеклоподъемники — справа |
| 5 | Модуль сиденья с памятью |
| 6 | Сиденье с электроприводом — левое |
| 7 | Блок предохранителей панели приборов 1 |
| 8 | Блок предохранителей панели приборов 2 |
| 9 | Стартер |
| 10 | Усилитель тормоза |
| 11 | Люк на крыше |
| 12 | Насос антиблокировочной тормозной системы |
| 13 | Блок предохранителей панели приборов 3 |
| 14 | Электростеклоподъемники — слева |
| 15 | Модуль антиблокировочной тормозной системы |
| Мини-предохранители | |
| 16 | Батарея модуля управления коробкой передач |
| 17 | Стояночный свет прицепа |
| 18 | Батарея модуля управления двигателем |
| 19 | Зеркало с подогревом |
| 20 | Прицеп слева |
| 21 | Модуль подъемных ворот |
| 22 | Силовой поясничный отдел |
| 23 | Трейлер справа |
| 24 | Вентиляция канистры |
| 25 | Зеркальный модуль памяти |
| 26 | Датчик батареи с регулируемым напряжением |
| 27 | Задняя розетка для аксессуаров |
| 28 | щетка стеклоочистителя |
| 29 | Задний стеклоочиститель |
| 30 | Компрессор кондиционера |
| 31 | Задняя защелка |
| 32 | Horn |
| 33 | Правая фара дальнего света |
| 34 | Левая фара дальнего света |
| 35 | Катушка зажигания |
| 36 | Нечетная катушка зажигания |
| 37 | Омыватель ветрового стекла |
| 38 | Передние противотуманные фары |
| 39 | Кислородный датчик после каталитического нейтрализатора |
| 40 | Модуль управления двигателем |
| 41 | Датчик кислорода перед каталитическим нейтрализатором |
| 42 | Модуль управления коробкой передач |
| 43 | Зеркало |
| 44 | Зажигание модуля управления шасси |
| 45 | Запасной |
| 46 | Модуль заднего привода |
| 47 | Логика модуля подъемных ворот |
| 48 | Блок предохранителей на приборной панели Зажигание |
| 49 | Сиденье с подогревом — переднее |
| 50 | Модуль управления шасси |
| 51 | Модуль управления двигателем |
| 52 | Камера заднего вида |
| Миди Фьюз | |
| 53 | Электроусилитель руля |
| Микрореле | |
| 54 | Задний обогреватель |
| 55 | Низкий уровень вентилятора охлаждения |
| 56 | Фара дальнего света |
| 57 | Управление вентилятором охлаждения |
| 58 | Стеклоочиститель вкл./выкл. |
| 59 | Компрессор кондиционера |
| 60 | Скорость стеклоочистителя |
| 61 | Противотуманная фара |
| 62 | Контроль двигателя |
| 63 | Стартер |
| 64 | Запустить/завести |
| Мини-реле | |
| 65 | Охлаждающий вентилятор Высокий |
| 66 | Усилитель тормоза |

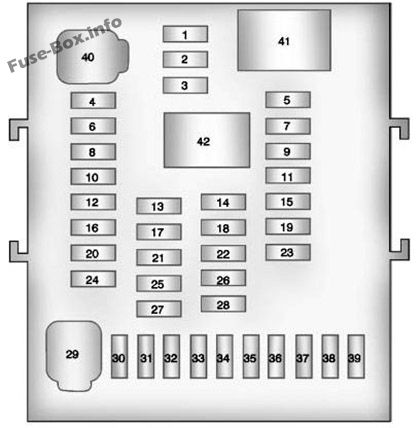

Приборная доска
| Мини-предохранители | Применение |
|---|---|
| 1 | Рулевое колесо ДМ |
| 2 | Запасной |
| 3 | Запасной |
| 4 | Модуль управления кузовом 1 |
| 5 | Информационно-развлекательная система |
| 6 | Модуль управления кузовом 7 |
| 7 | Модуль управления шумом |
| 8 | Модуль управления кузовом 4 |
| 9 | Радио |
| 10 | SEO батарея |
| 11 | Ультразвуковой задний модуль помощи при парковке |
| 12 | Батарея обогревателя, вентиляции и кондиционирования воздуха |
| 13 | Вспомогательный силовой фронт |
| 14 | Зажигание обогревателя, вентиляции и кондиционирования воздуха |
| 15 | Отображать |
| 16 | Модуль управления кузовом 5 |
| 17 | Вспомогательная мощность сзади |
| 18 | Зажигание комбинации приборов |
| 19 | Модуль PDI |
| 20 | Модуль управления кузовом 6 |
| 21 | SEO Сохраненная вспомогательная сила |
| 22 | Зажигание СДМ |
| 23 | Запасной |
| 24 | Запасной |
| 25 | PRNDL |
| 26 | Запасной |
| 27 | Запасной |
| 28 | Запасной |
| 30 | Модуль управления кузовом 3 |
| 31 | Усилитель |
| 32 | Дискретный логический выключатель зажигания |
| 33 | Модуль интеграции коммуникаций |
| 34 | Модуль управления кузовом 2 |
| 35 | Батарея СДМ |
| 36 | Соединение канала передачи данных |
| 37 | Аккумулятор панели приборов |
| 38 | Модуль IOS (система обнаружения пассажиров) |
| 39 | Запасной |
| J-образные предохранители | |
| 29 | Двигатель переднего вентилятора |
| 40 | Модуль управления кузовом 8 |
| Реле | |
| 41 | Реле журнала |
| 42 | Сохраненное вспомогательное силовое реле |
2011, 2012

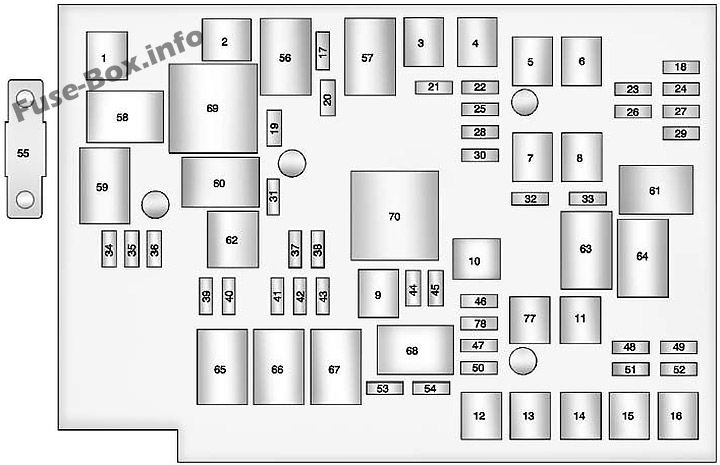

Моторного отсека
| № | Применение |
|---|---|
| J-образные предохранители | |
| 1 | Крутой вентилятор 1 |
| 2 | Крутой вентилятор 2 |
| 3 | Усилитель тормоза |
| 4 | Электростеклоподъемники — справа |
| 5 | Модуль сиденья с памятью |
| 6 | Сиденье с электроприводом — левое |
| 7 | Блок предохранителей панели приборов 1 |
| 8 | Задний обогреватель |
| 9 | Стартер |
| 10 | Двигатель воздушного насоса |
| 11 | Блок предохранителей панели приборов 2 |
| 12 | Люк на крыше |
| 13 | Насос антиблокировочной тормозной системы |
| 14 | Блок предохранителей панели приборов 3 |
| 15 | Электростеклоподъемники — слева |
| 16 | Модуль антиблокировочной тормозной системы |
| Мини-предохранители | |
| 17 | Батарея модуля управления коробкой передач |
| 18 | Стояночный свет прицепа |
| 19 | Соленоид воздушного насоса |
| 20 | Батарея модуля управления двигателем |
| 21 | Вентиляция канистры |
| 22 | Левая сторона прицепа (при наличии) |
| 23 | Модуль подъемных ворот |
| 24 | Силовой поясничный отдел |
| 25 | Правая сторона прицепа (при наличии) |
| 26 | Задняя розетка для аксессуаров |
| 27 | Зеркальный модуль памяти |
| 28 | Датчик батареи с регулируемым напряжением |
| 29 | Передний стеклоочиститель |
| 30 | Задний стеклоочиститель |
| 31 | Компрессор кондиционера |
| 32 | Задняя защелка |
| 33 | Зеркала с подогревом |
| 34 | Horn |
| 35 | Правая фара дальнего света |
| 36 | Левая фара дальнего света |
| 37 | Катушка зажигания |
| 38 | Нечетная катушка зажигания |
| 39 | Омыватель ветрового стекла |
| 40 | Передние противотуманные фары |
| 41 | Кислородный датчик после каталитического нейтрализатора |
| 42 | Модуль управления двигателем |
| 43 | Датчик кислорода перед каталитическим нейтрализатором |
| 44 | Модуль управления коробкой передач |
| 45 | Зеркало |
| 46 | Зажигание модуля управления шасси |
| 47 | Запасной |
| 48 | Модуль заднего привода |
| 49 | Логика модуля подъемных ворот |
| 50 | Блок предохранителей на приборной панели Зажигание |
| 51 | Сиденье с подогревом — переднее |
| 52 | Модуль управления шасси |
| 53 | Модуль управления двигателем |
| 54 | Камера заднего вида |
| Миди Фьюз | |
| 55 | Электроусилитель руля |
| Микрореле | |
| 56 | Соленоид воздушного насоса |
| 57 | Задний обогреватель |
| 58 | Низкий уровень вентилятора охлаждения |
| 59 | Фара дальнего света |
| 60 | Управление вентилятором охлаждения |
| 61 | Стеклоочиститель вкл./выкл. |
| 62 | Компрессор кондиционера |
| 63 | Задний обогреватель |
| 64 | Скорость стеклоочистителя |
| 65 | Противотуманная фара |
| 66 | Контроль двигателя |
| 67 | Стартер |
| 68 | Запустить/завести |
| Мини-реле | |
| 69 | Охлаждающий вентилятор Высокий |
| 70 | Двигатель воздушного насоса |
Приборная доска
| Мини-предохранители | Применение |
|---|---|
| 1 | Рулевое колесо ДМ |
| 2 | Запасной |
| 3 | Запасной |
| 4 | Модуль управления кузовом 1 |
| 5 | Информационно-развлекательная система |
| 6 | Модуль управления кузовом 7 |
| 7 | Модуль управления шумом |
| 8 | Модуль управления кузовом 4 |
| 9 | Радио |
| 10 | Аккумулятор для заказа специального оборудования |
| 11 | Ультразвуковой задний модуль помощи при парковке |
| 12 | Батарея обогревателя, вентиляции и кондиционирования воздуха |
| 13 | Вспомогательный силовой фронт |
| 14 | Зажигание обогревателя, вентиляции и кондиционирования воздуха |
| 15 | Отображать |
| 16 | Модуль управления кузовом 5 |
| 17 | Вспомогательная мощность сзади |
| 18 | Зажигание комбинации приборов |
| 19 | Модуль интерфейса персонального устройства |
| 20 | Модуль управления кузовом 6 |
| 21 | Заказ на специальное оборудование Сохраненная мощность аксессуаров |
| 22 | Модуль датчиков и диагностики зажигания |
| 23 | Запасной |
| 24 | Запасной |
| 25 | Индикатор положения переключения передач коробки передач |
| 26 | Запасной |
| 27 | Запасной |
| 28 | Запасной |
| 30 | Модуль управления кузовом 3 |
| 31 | Усилитель |
| 32 | Дискретный логический выключатель зажигания |
| 33 | Модуль интеграции коммуникаций |
| 34 | Модуль управления кузовом 2 |
| 35 | Батарея модуля датчиков и диагностики |
| 36 | Соединение канала передачи данных |
| 37 | Аккумулятор панели приборов |
| 38 | Система обнаружения пассажиров |
| 39 | Запасной |
| J-образные предохранители | |
| 29 | Двигатель переднего вентилятора |
| 40 | Модуль управления кузовом 8 |
| Реле | |
| 41 | Логистическое реле (при наличии) |
| 42 | Сохраненное вспомогательное силовое реле |
2013, 2014, 2015, 2016

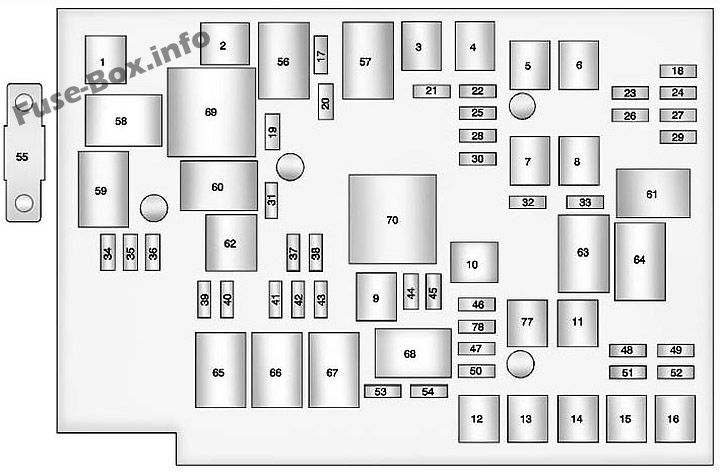

Моторного отсека
| № | Применение |
|---|---|
| J-образные предохранители | |
| 1 | Крутой вентилятор 1 |
| 2 | Крутой вентилятор 2 |
| 3 | Усилитель тормоза |
| 4 | Электростеклоподъемники — справа |
| 5 | Модуль сиденья с памятью |
| 6 | Сиденье с электроприводом — левое |
| 7 | Блок предохранителей панели приборов 1 |
| 8 | Задний обогреватель |
| 9 | Стартер |
| 10 | Двигатель воздушного насоса |
| 11 | Блок предохранителей панели приборов 2 |
| 12 | Люк на крыше |
| 13 | Насос антиблокировочной тормозной системы |
| 14 | Блок предохранителей панели приборов 3 |
| 15 | Электростеклоподъемники — слева |
| 16 | Модуль антиблокировочной тормозной системы |
| 77 | Сиденье с электроприводом - правое |
| Мини-предохранители | |
| 17 | Батарея модуля управления коробкой передач |
| 18 | Стояночный свет прицепа |
| 19 | Соленоид воздушного насоса |
| 20 | Батарея модуля управления двигателем |
| 21 | Вентиляция канистры |
| 22 | Левая сторона прицепа (при наличии) |
| 23 | Модуль подъемных ворот |
| 24 | Силовой поясничный отдел |
| 25 | Правая сторона прицепа (при наличии) |
| 26 | Задняя розетка для аксессуаров |
| 27 | Зеркальный модуль памяти |
| 28 | Датчик батареи с регулируемым напряжением |
| 29 | Передний стеклоочиститель |
| 30 | Задний стеклоочиститель |
| 31 | Компрессор кондиционера |
| 32 | Задняя защелка |
| 33 | Зеркала с подогревом |
| 34 | Horn |
| 35 | Правая фара дальнего света |
| 36 | Левая фара дальнего света |
| 37 | Катушка зажигания |
| 38 | Нечетная катушка зажигания |
| 39 | Омыватель ветрового стекла |
| 40 | Передние противотуманные фары |
| 41 | Кислородный датчик после каталитического нейтрализатора |
| 42 | Модуль управления двигателем |
| 43 | Датчик кислорода перед каталитическим нейтрализатором |
| 44 | Модуль управления коробкой передач |
| 45 | Зеркало |
| 46 | Зажигание модуля управления топливной системой |
| 47 | Запасной |
| 48 | Модуль заднего привода |
| 49 | Логика модуля подъемных ворот |
| 50 | Блок предохранителей на приборной панели Зажигание |
| 51 | Сиденье с подогревом — переднее |
| 52 | Модуль управления шасси |
| 53 | Модуль управления двигателем |
| 54 | Камера заднего вида |
| 78 | Пассажирские пиломатериалы |
| Миди Фьюз | |
| 55 | Электроусилитель руля |
| Микрореле | |
| 56 | Соленоид воздушного насоса |
| 57 | Задний обогреватель |
| 58 | Низкий уровень вентилятора охлаждения |
| 59 | Фара дальнего света |
| 60 | Управление вентилятором охлаждения |
| 61 | Стеклоочиститель вкл/управление OIT |
| 62 | Компрессор кондиционера |
| 63 | Задний обогреватель |
| 64 | Скорость стеклоочистителя |
| 65 | Противотуманная фара |
| 66 | Контроль двигателя |
| 67 | Стартер |
| 68 | Запустить/завести |
| Мини-реле | |
| 69 | Охлаждающий вентилятор Высокий |
| 70 | Двигатель воздушного насоса |
Приборная доска
| Мини-предохранители | Применение |
|---|---|
| 1 | Затемнение рулевого колеса |
| 2 | Запасной |
| 3 | Запасной |
| 4 | Модуль управления кузовом 1 |
| 5 | Информационно-развлекательная система |
| 6 | Модуль управления кузовом 7 |
| 7 | Модуль управления шумом |
| 8 | Модуль управления кузовом 4 |
| 9 | Радио |
| 10 | Запасной |
| 11 | Ультразвуковой задний модуль помощи при парковке |
| 12 | Батарея обогревателя, вентиляции и кондиционирования воздуха |
| 13 | Вспомогательный силовой фронт |
| 14 | Зажигание обогревателя, вентиляции и кондиционирования воздуха |
| 15 | Отображать |
| 16 | Модуль управления кузовом 5 |
| 17 | Вспомогательная мощность сзади |
| 18 | Зажигание комбинации приборов |
| 19 | Универсальный открыватель гаражных ворот |
| 20 | Модуль управления кузовом 6 |
| 21 | Запасной |
| 22 | Модуль датчиков и диагностики зажигания |
| 23 | Передняя камера |
| 24 | Запасной |
| 25 | Индикатор положения переключения передач коробки передач |
| 26 | Запасной |
| 27 | Запасной |
| 28 | Запасной |
| 30 | Модуль управления кузовом 3 |
| 31 | Усилитель |
| 32 | Дискретный логический выключатель зажигания |
| 33 | Модуль интеграции коммуникаций |
| 34 | Модуль управления кузовом 2 |
| 35 | Батарея модуля датчиков и диагностики |
| 36 | Соединение канала передачи данных |
| 37 | Аккумулятор панели приборов |
| 38 | Система обнаружения пассажиров |
| 39 | Запасной |
| J-образные предохранители | |
| 29 | Двигатель переднего вентилятора |
| 40 | Модуль управления кузовом 8 |
| Реле | |
| 41 | Логистическое реле (при наличии) |
| 42 | Сохраненное вспомогательное силовое реле |
2017

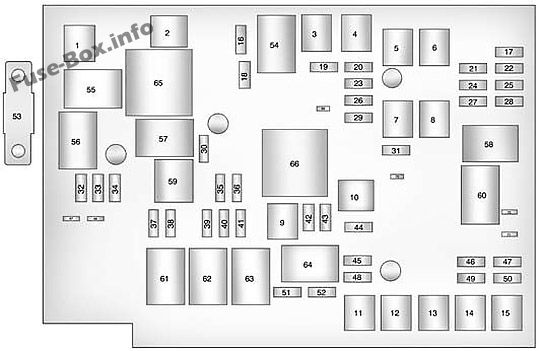

Моторного отсека
| № | Применение |
|---|---|
| 1 | Охлаждающий вентилятор 1 |
| 2 | Охлаждающий вентилятор 2 |
| 3 | Усилитель тормоза |
| 4 | Правые электрические стеклоподъемники |
| 5 | Модуль сиденья с памятью |
| 6 | Левое сиденье с электроприводом |
| 7 | Блок предохранителей панели приборов 1 |
| 8 | Задний обогреватель |
| 9 | Стартер |
| 10 | Двигатель воздушного насоса |
| 11 | Блок предохранителей панели приборов 2 |
| 12 | Люк на крыше |
| 13 | насос АБС |
| 14 | Блок предохранителей панели приборов 3 |
| 15 | Левые электростеклоподъемники |
| 16 | Модуль АБС |
| 17 | Батарея модуля управления коробкой передач |
| 18 | Парковочный свет прицепа |
| 19 | соленоид воздушного насоса |
| 20 | Аккумулятор модуля управления двигателем |
| 21 | Канистра вентиляция |
| 22 | Левая сторона прицепа (при наличии) |
| 23 | Модуль задней двери |
| 24 | Силовой поясничный отдел |
| 25 | Правая сторона прицепа (при наличии) |
| 26 | Задняя розетка для аксессуаров |
| 27 | Зеркальный модуль памяти |
| 28 | Датчик батареи с регулируемым напряжением |
| 29 | Передний стеклоочиститель |
| 30 | Задний стеклоочиститель |
| 31 | A/C |
| 32 | Задняя защелка |
| 33 | Зеркала с подогревом |
| 34 | Horn |
| 35 | Правая фара дальнего света |
| 36 | Левая фара дальнего света |
| 37 | Катушка зажигания - даже |
| 38 | Катушка зажигания - нечетная |
| 39 | Омыватель ветрового стекла |
| 40 | Передние противотуманные фары (при наличии) |
| 41 | Датчик после каталитического нейтрализатора 02 |
| 42 | Модуль управления двигателем |
| 43 | Датчик предварительного каталитического нейтрализатора 02 |
| 44 | Модуль управления коробкой передач |
| 45 | Зеркало |
| 46 | Модуль управления топливной системой/зажигание |
| 47 | — |
| 48 | Модуль заднего привода |
| 49 | Логика модуля подъемных ворот |
| 50 | Блок предохранителей панели приборов/зажигание |
| 51 | Переднее сиденье с подогревом |
| 52 | Модуль управления топливной системой |
| 53 | Модуль управления двигателем |
| 54 | Камера заднего вида |
| 55 | Электроусилитель руля |
| 56 | соленоид воздушного насоса |
| 57 | Усилитель тормоза |
| 58 | Вентилятор охлаждения - низкий |
| 59 | Фары дальнего света |
| 60 | Управление вентилятором охлаждения |
| 61 | Стеклоочиститель вкл./выкл. |
| 62 | A/C |
| 63 | Задний обогреватель |
| 64 | Скорость стеклоочистителя |
| 65 | Противотуманные фары |
| 66 | Контроль двигателя |
| 67 | Стартер |
| 68 | Запустить/завести |
| 69 | Вентилятор охлаждения - высокий |
| 70 | Двигатель воздушного насоса |
| 77 | Правое сиденье с электроприводом |
| 78 | Пассажирский силовой поясничный отдел |
Приборная доска
| Мини-предохранители | Применение |
|---|---|
| 1 | Затемнение рулевого колеса |
| 2 | — |
| 3 | — |
| 4 | Модуль управления кузовом 1 |
| 5 | Информационно-развлекательная система |
| 6 | Модуль управления кузовом 7 |
| 7 | Модуль управления шумом |
| 8 | Модуль управления кузовом 4 |
| 9 | Радио |
| 10 | — |
| 11 | Задний модуль помощи при парковке |
| 12 | ОВК/аккумулятор |
| 13 | Передний вспомогательный источник питания |
| 14 | ОВКВ/зажигание |
| 15 | Отображать |
| 16 | Модуль управления кузовом 5 |
| 17 | Задний вспомогательный источник питания |
| 18 | Панель приборов/зажигание |
| 19 | Универсальный открыватель гаражных ворот |
| 20 | Модуль управления кузовом 6 |
| 21 | — |
| 22 | Сенсорный/диагностический модуль/зажигание |
| 23 | Камера переднего обзора |
| 24 | — |
| 25 | Индикатор положения переключения передач коробки передач |
| 26 | — |
| 27 | — |
| 28 | — |
| 29 | Двигатель переднего вентилятора |
| 30 | Модуль управления кузовом 3 |
| 31 | Усилитель |
| 32 | Дискретный логический выключатель зажигания |
| 33 | Модуль интеграции коммуникаций |
| 34 | Модуль управления кузовом 2 |
| 35 | Батарея модуля датчиков и диагностики |
| 36 | Соединение канала передачи данных |
| 37 | Аккумулятор панели приборов |
| 38 | Модуль системы обнаружения пассажиров |
| 39 | — |
| 40 | Блок управления кузовом 8 |
| 41 | Логистическое реле (при наличии) |
| 42 | Сохраненное вспомогательное силовое реле |
Дополнительная информация: GMC Terrain (2010-2017)
Когда дело доходит до мощного и мускулистого пикапа, некоторые модели обеспечивают все основные функции. Этот GMC Sierra тесно связан с Chevrolet Silverado, но с более красивым салоном, тяжелым стилем и новыми функциями безопасности с многочисленной информационно-развлекательной системой. Последняя модель, представленная в 2019 году, оснащена утонченным и мускулистым корпусом; тем не менее, он всегда держит необходимое основание.
GMC Sierra: четвертое поколение
Sierra имеет все те особенности, которые делают его подходящим выбором для тех, кто ищет хорошо организованный интерьер с использованием высококачественных материалов. Помимо всего этого, когда дело доходит до технических характеристик, этот пикап оснащен механизмом высшего класса. GMC Sierra выпускается в разных комплектациях с тремя разными типами двигателей. Базой является 4,3-литровый V6, который подходит для любых работ и позволяет контролировать расход топлива. 5,3-литровый V8 предпочтительнее для тех, кто хочет использовать его в качестве тягача. 6,2-литровый V8 способен развивать мощность в 420 л.с., что поможет вам почувствовать педаль газа.
В последующие годы этот грузовик был воспроизведен с некоторыми из лучших модернизаций, таких как электроусилитель руля, тормозные диски и дисковые тормоза на всех четырех колесах. Это функции, которые помогают получить более плавную езду, а также максимальную производительность.
Базовая версия оснащена одними из лучших функций, такими как AM/FM-радио, 4,2-дюймовый цветной дисплей, бесключевой доступ и кондиционер. Помимо этого, в 2014 году в эту модель было включено несколько обновлений безопасности, таких как помощь при трогании с места, предупреждения о лобовом столкновении, фары IntelliBeam и система удержания полосы движения. По данным NHTSA, эта модель GMC Sierra получила пять звезд без каких-либо проблем.
Этот пикап — универсал, который оснащен всеми функциями, определяющими производительность, а также информационно-развлекательной системой.
