Предохранители и реле GMC Terrain (2018-2022..)
Схемы относятся к указанным годам и вариантам GMC Terrain (2018-2022..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля GMC.
Схема предохранителей GMC Terrain 2018-2022…

Предохранители прикуривателя (розетка) в GMC Terrain являются предохранитель № 37 (прикуриватель), автоматические выключатели CB1 (2018: передняя розетка вспомогательного питания), CB2 (консольная розетка вспомогательного питания) в блоке предохранителей панели приборов и предохранитель № F21 (задняя розетка вспомогательного питания) в заднем отсеке. Блок предохранителей.
Оглавление
Расположение блока предохранителей
Приборная доска

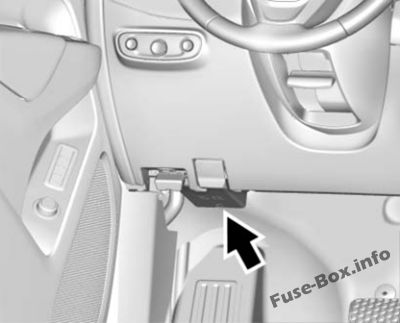

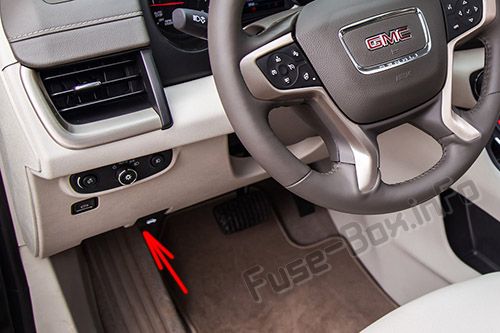

Блок предохранителей панели приборов находится под панелью приборов со стороны водителя.
Для доступа нажмите и отпустите защелку рядом с верхним центральным квадратом.
Моторного отсека

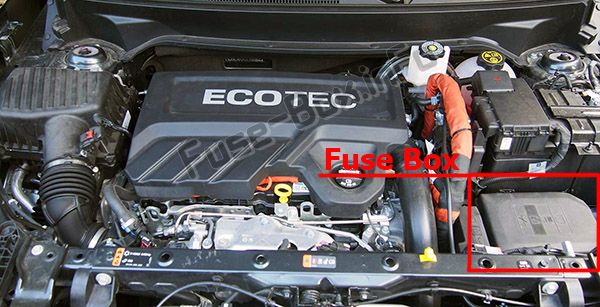

Блок предохранителей в моторном отсеке расположен со стороны водителя в моторном отсеке.
Задний отсек

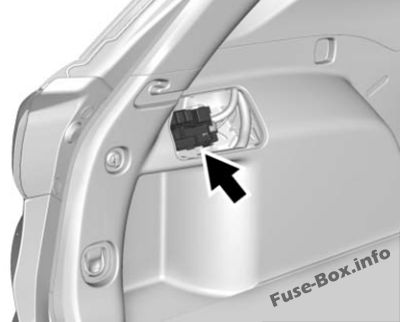

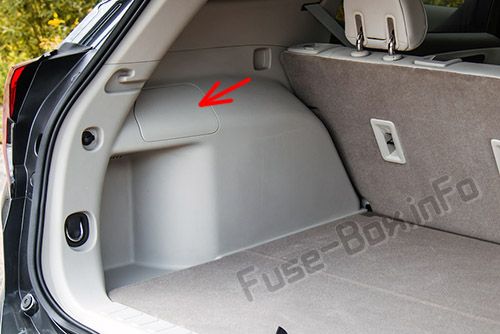

Блок предохранителей в заднем отсеке находится за декоративной панелью сбоку заднего отсека. Снимите декоративную пластину, чтобы получить доступ к блоку предохранителей.

Схемы блока предохранителей

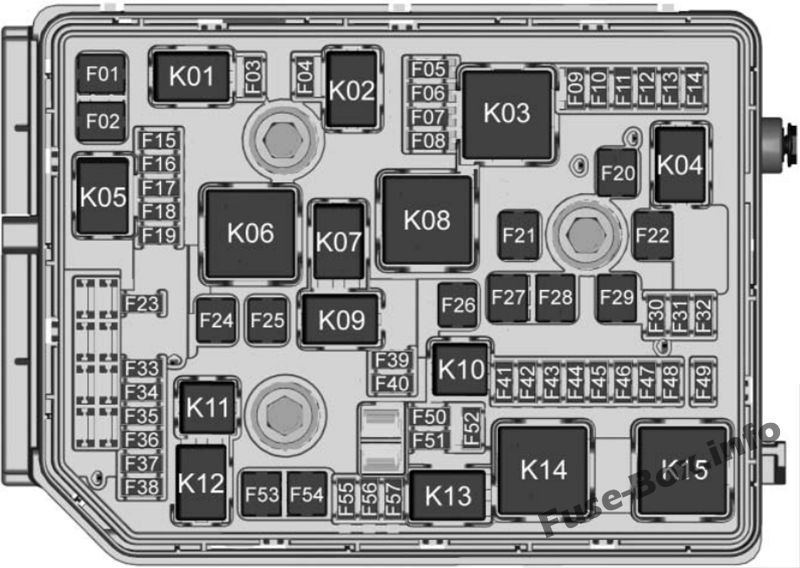

Моторного отсека

| № | Применение |
|---|---|
| F01 | Стартер 1 |
| F02 | Стартер 2 |
| F03 | Лямбда-зонд 1 |
| F04 | Модуль управления двигателем |
| F05 | 2018-2020: Датчик FlexFuel 2021: датчик FlexFuel / аэродинамический затвор 2022: Aero Shutter/Водяной насос |
| F06 | Модуль управления коробкой передач |
| F07 | - |
| F08 | 2018-2021: Модуль управления двигателем |
| F09 | Муфта кондиционера |
| F10 | Соленоид вентиляции канистры |
| F11 | Топливная система |
| F12 | Передние сиденья с подогревом |
| F13 | Насос доварки |
| F14 | - |
| F15 | Лямбда-зонд 2 |
| F16 | 2018: Топливные форсунки-нечетные 2019-2022: Катушки зажигания |
| F17 | 2018: Топливные форсунки - даже. 2019-2022: Модуль управления двигателем |
| F18 | 2018-2020: Модуль селективного каталитического восстановления (только дизель) 2022: Модуль управления двигателем |
| F19 | Датчик сажи NOx (только дизель) |
| F20 | Преобразователь постоянного тока 2 |
| F21 | Управление переключением |
| F22 | Антиблокировочный тормозной насос |
| F23 | 2018: Передний омыватель. 2019-2022: Насос омывателя перед/зад. |
| F24 | - |
| F25 | -/Подогреватель дизельного топлива (только дизель) |
| F26 | - |
| F27 | Антиблокировочные тормозные краны |
| F28 | прицеп ЛД |
| F29 | Обогрев заднего стекла |
| F30 | Размораживатель зеркал |
| F31 | — |
| F32 | Переменные функции |
| F33 | - |
| F34 | Horn |
| F35 | 2018: Вакуумный насос. |
| F36 | 2018-2021: Правая фара дальнего света 2022: Правые фары/дневные ходовые огни |
| F37 | 2018-2021: Левая фара дальнего света |
| F38 | Автоматическое выравнивание фар |
| F39 | 2018-2021: Противотуманные фары |
| F40 | - |
| F41 | Модуль управления диапазоном трансмиссии |
| F42 | Моторизованный налобный фонарь |
| F43 | 2018: Топливный насос. 2019-2022: Не используется |
| F44 | Внутреннее зеркало заднего вида |
| F45 | 2018: Соленоид вентиляции адсорбера. 2019-2022: Вентилируемое пассажирское сиденье |
| F46 | Вентилируемое сиденье со стороны водителя |
| F47 | Замок рулевой колонки в сборе |
| F48 | Задний стеклоочиститель |
| F49 | - |
| F50 | Рулевое колесо с подогревом |
| F51 | 2018: Правая фара. 2019-2021: Правый дневной ходовой огонь |
| F52 | Модуль управления двигателем/управление коробкой передач |
| F53 | - |
| F54 | 2018: Стеклоочиститель передний. |
| F55 | Скорость переднего стеклоочистителя/управление |
| F56 | - |
| F57 | 2018: Левая фара. 2019-2021: Левый дневной ходовой огонь 2022: Остались фары / дневные ходовые огни |
| Реле | |
| K01 | соленоид стартера |
| K02 | Управление кондиционером |
| K03 | 2019-2022: Модуль управления двигателем |
| K04 | Стеклоочиститель |
| K05 | Соленоид стартера / Шестерня стартера |
| K06 | -/Подогреватель топлива (только дизель) |
| K07 | - |
| K08 | - |
| K09 | Скорость стеклоочистителя |
| K10 | - |
| K11 | - |
| K12 | 2018-2021: Фары дальнего света 2022: Правые фары/дневные ходовые огни |
| K13 | 2018-2021: Фары головного света/Дневные ходовые огни 2022: Остались фары / дневные ходовые огни |
| K14 | Запустить/завести |
| K15 | Обогрев заднего стекла |
| *K16 | Horn |
| *K17 | Селективное каталитическое восстановление (только дизель) |
| *K18 | Противотуманные фары |
| *K19 | Насос охлаждающей жидкости |
| *K20 | - |
| *K21 | Задний омыватель |
| *K22 | Передняя шайба |
| *K23 | Стеклоочиститель |
| * Реле платы необслуживаемые. |

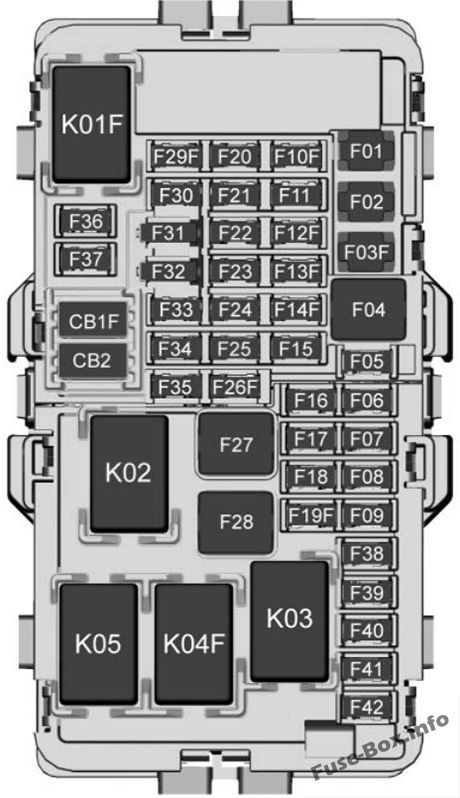

Приборная доска

| № | Применение |
|---|---|
| F01 | инвертор переменного тока постоянного тока |
| F02 | Передние окна |
| F03 | Тормоз прицепа |
| F04 | Вентилятор отопления, вентиляции и кондиционирования воздуха |
| F05 | 2018-2020: Блок управления кузовом 2 |
| F06 | Модуль центрального шлюза (CGM) |
| F07 | - |
| F08 | Модуль управления кузовом 3 |
| F09 | Усилитель |
| F10 | - |
| F11 | - |
| F12 | - |
| F13 | - |
| F14 | Электронный переключатель |
| F15 | Модуль управления коробкой передач |
| F16 | Передние сиденья с подогревом |
| F17 | Левый разъем канала передачи данных |
| F18 | Модуль управления кузовом 7 |
| F19 | Наружное зеркало |
| F20 | 2018-2020: Блок управления кузовом 1 |
| F21 | Блок управления кузовом 4 |
| F22 | 2018-2020: Блок управления кузовом 6 |
| F23 | 2018-2020: Электроблокировка рулевой колонки |
| F24 | Сенсорно-диагностический модуль |
| F25 | Датчик присутствия |
| F26 | - |
| F27 | Сиденья с электроприводом |
| F28 | Задние окна |
| F29 | - |
| F30 | Переключатель обогрева передних сидений |
| F31 | Управление на руле |
| F32 | Блок управления кузовом 8 |
| F33 | Отопление, вентиляция, кондиционирование |
| F34 | Пассивный вход, пассивный старт |
| F35 | Защелка задней двери |
| F36 | 2018: Сменное зарядное устройство. 2019-2022: Беспроводной зарядный модуль/аксессуар USB |
| F37 | Зажигалка |
| F38 | OnStar |
| F39 | Панель приборов USB |
| F40 | Модуль камеры/модуль задней двери |
| F41 | 2018-2020: Модуль помощи при парковке 2021-2022: Модуль помощи при парковке/ Дисплей на центральной консоли/ Дисплей отопления, вентиляции и кондиционирования воздуха/ Универсальное устройство открывания гаражных ворот/ Потолочный блок управления |
| F42 | Радио |
| Реле | |
| K01 | 2018-2019: Засов |
| K02 | Сохраненная вспомогательная мощность |
| K03 | Задняя дверь |
| K04 | - |
| K05 | 2018-2020: Логистика |
| Автоматические выключатели | |
| CB1 | 2018: Передняя дополнительная розетка. |
| CB2 | 2018-2020: Консоль дополнительного питания |

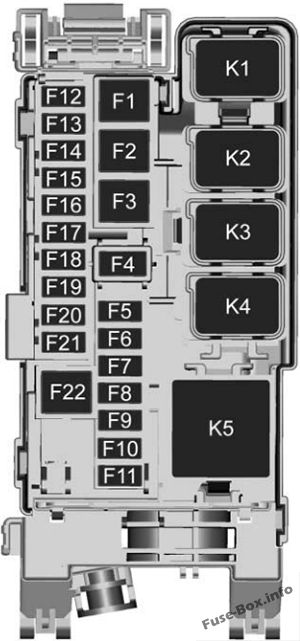

Задний отсек

| № | Применение |
|---|---|
| F1 | 2018-2019: Подогреватель топлива. 2020: Подогреватель отработанного топлива / блок питания с селективным каталитическим восстановлением (только дизель) 2022: Сиденье с электроприводом |
| F2 | Задняя дверь |
| F3 | Вспомогательная мощность прицепа |
| F4 | 2018: Сиденья с электроприводом. 2019-2021: Пассажирское сиденье с электроприводом |
| F5 | Модуль сиденья с памятью |
| F6 | Люк на крыше |
| F7 | Оповещение о боковой слепой зоне |
| F8 | Фонари заднего хода прицепа |
| F9 | Заднее сиденье с подогревом 1 |
| F10 | Помощь при парковке |
| F11 | Заднее сиденье с подогревом 2 |
| F12 | — |
| F13 | Стояночный фонарь прицепа |
| F14 | Правый указатель поворота прицепа |
| F15 | 2018-2021: Левый габаритный фонарь |
| F16 | 2018-2021: Правый габаритный фонарь |
| F17 | 2020-2022: Модуль обработки видео |
| F18 | Левый указатель поворота прицепа |
| F19 | Полный привод |
| F20 | поясничный отдел |
| F21 | Задняя дополнительная розетка |
| F22 | Задний привод |
| Реле | |
| K1 | Правый стоп-сигнал прицепа/указатель поворота |
| K2 | Фонари заднего хода прицепа |
| K3 | Левый стоп-сигнал прицепа/указатель поворота |
| K4 | Парковые фонари |
| K5 | 2018-2019: Селективная каталитическая нейтрализация (SCR) (только дизель). 2020: Подогреватель отработавших газов / блок питания с селективным каталитическим восстановлением (только дизель) |
